物理九年级下册1 家庭电路备课课件ppt

这是一份物理九年级下册1 家庭电路备课课件ppt，共22页。PPT课件主要包含了答案如图所示等内容，欢迎下载使用。

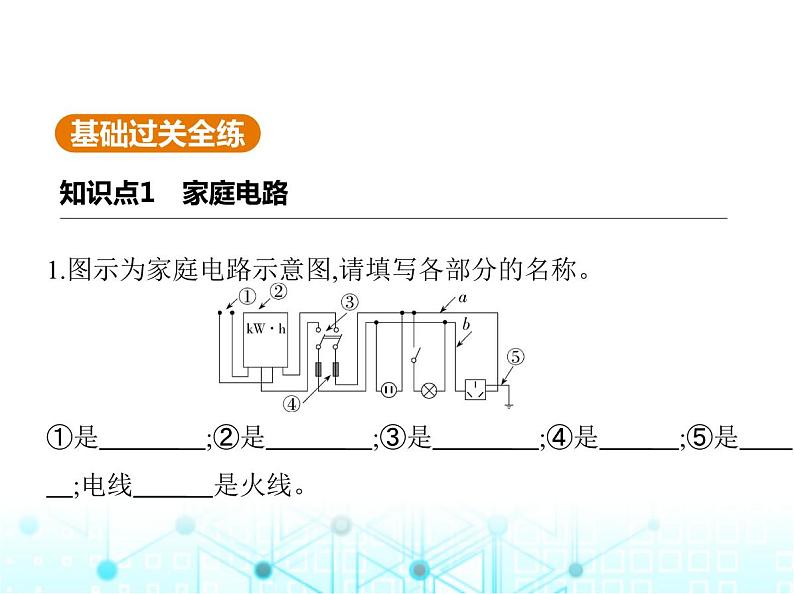

1.图示为家庭电路示意图,请填写各部分的名称。①是　　　    ;②是　　　    ;③是　　　    ;④是　　    ;⑤是　　    ;电线　　    是火线。

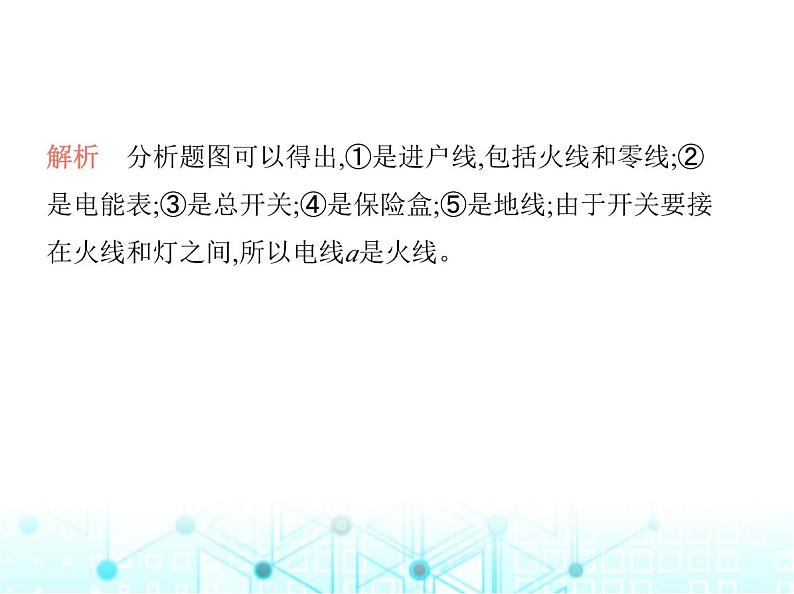

解析　分析题图可以得出,①是进户线,包括火线和零线;② 是电能表;③是总开关;④是保险盒;⑤是地线;由于开关要接 在火线和灯之间,所以电线a是火线。

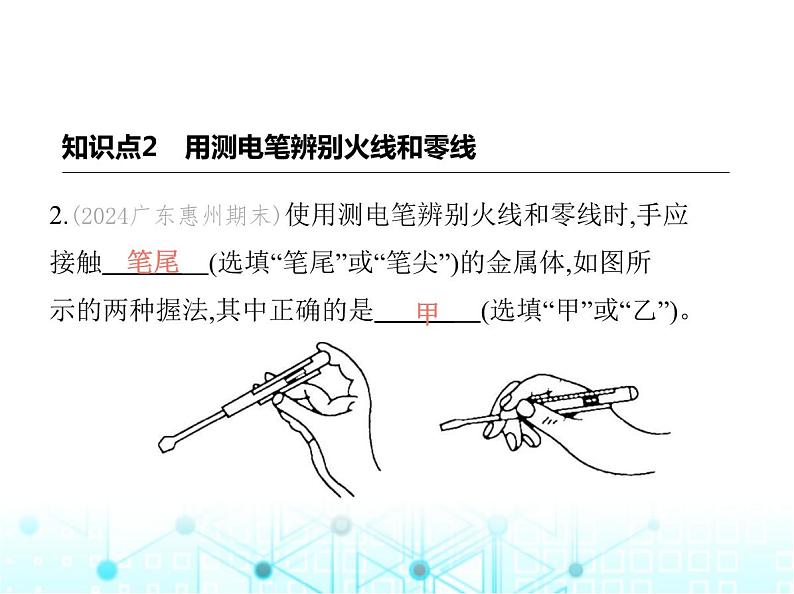

2.(2024广东惠州期末)使用测电笔辨别火线和零线时,手应 接触　　　    (选填“笔尾”或“笔尖”)的金属体,如图所 示的两种握法,其中正确的是　　　    (选填“甲”或“乙”)。

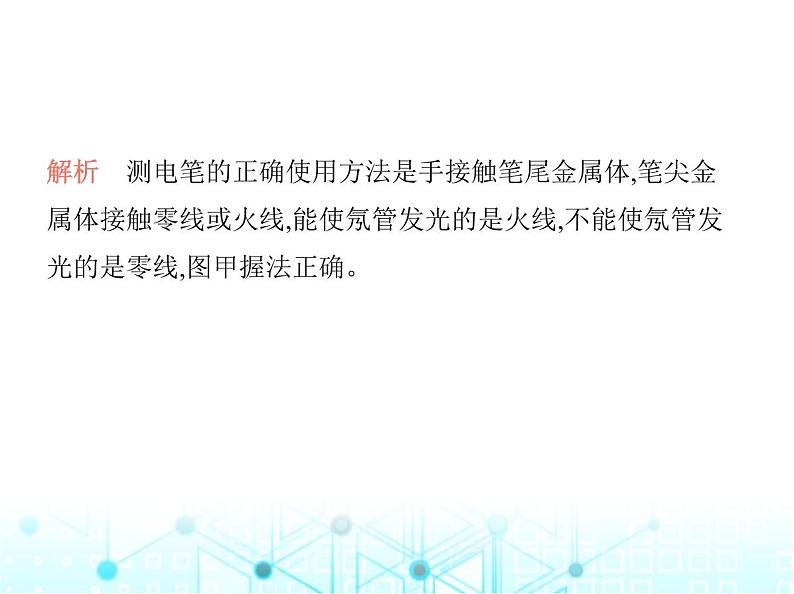

解析　测电笔的正确使用方法是手接触笔尾金属体,笔尖金 属体接触零线或火线,能使氖管发光的是火线,不能使氖管发 光的是零线,图甲握法正确。

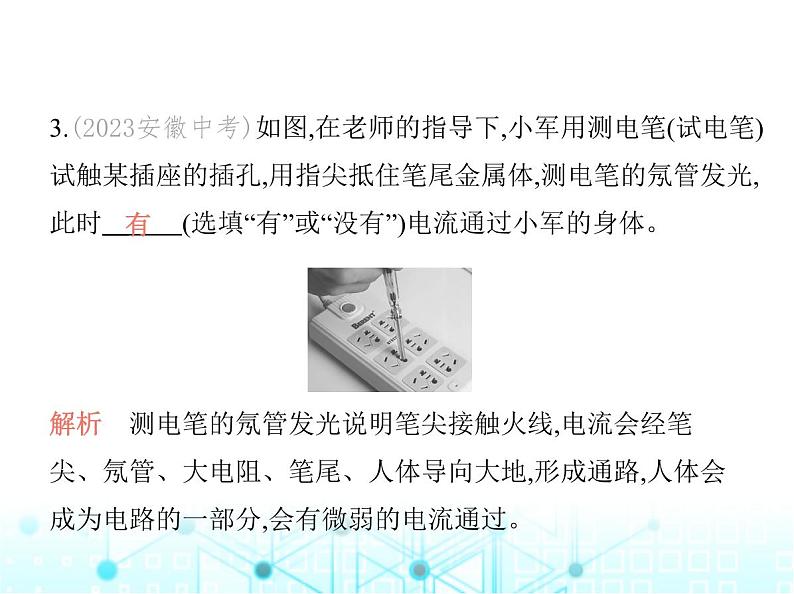

3.(2023安徽中考)如图,在老师的指导下,小军用测电笔(试电笔)试触某插座的插孔,用指尖抵住笔尾金属体,测电笔的氖管发光,此时　        (选填“有”或“没有”)电流通过小军的身体。
解析　测电笔的氖管发光说明笔尖接触火线,电流会经笔 尖、氖管、大电阻、笔尾、人体导向大地,形成通路,人体会 成为电路的一部分,会有微弱的电流通过。

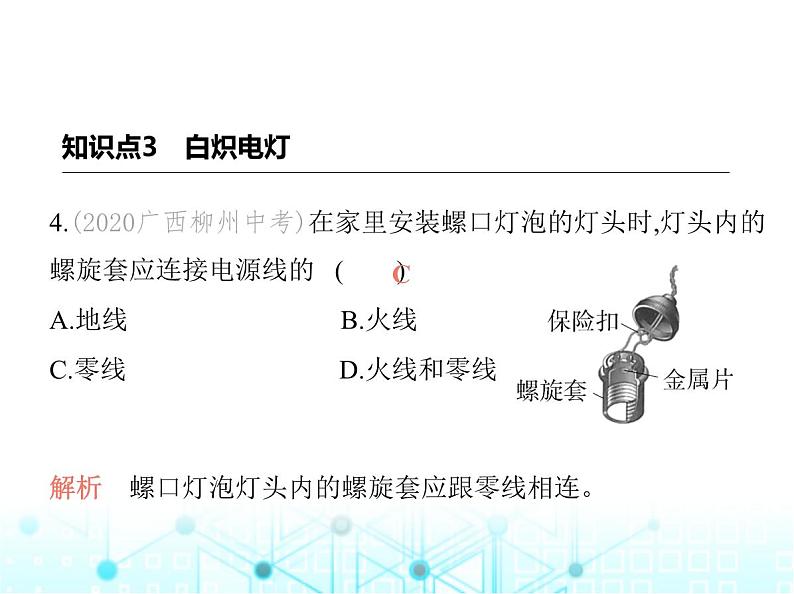

4.(2020广西柳州中考)在家里安装螺口灯泡的灯头时,灯头内的螺旋套应连接电源线的 (　    )A.地线　　　　　　　    B.火线C.零线　　　　　　　    D.火线和零线
解析　螺口灯泡灯头内的螺旋套应跟零线相连。

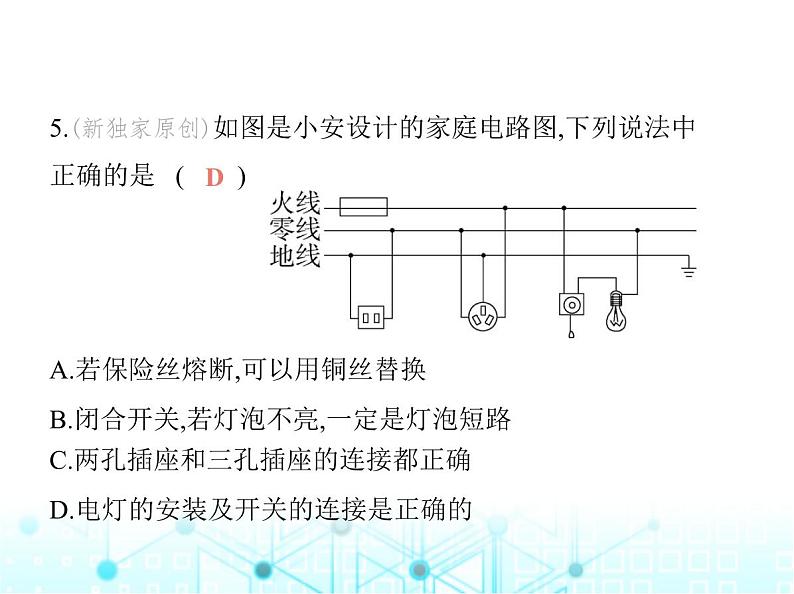

解析　若保险丝熔断,不可以用铜丝替换,A错误;闭合开关, 若灯泡不亮,可能是灯泡断路,B错误;两孔插座的接法是左零 右火,图中两孔插座接到了零线和地线之间;图中三孔插座的 左孔接零线、上孔接地线、右孔接火线,三孔插座的连接正 确,C错误;家庭电路中灯泡的接法:火线直接进入开关,再进 入灯泡顶端的金属点,零线直接进入灯泡的螺旋套,这样在更 换灯泡时,断开开关,切断火线,更安全,图中电灯的安装及开 关的连接正确,D正确。
解析　闭合开关S1、S2,灯L1发光、灯L2不发光,用试电笔分 别接触c、d两点,氖管都发光,说明灯L1的线路正常,而c点通 过灯L2与火线相连,L2没有断路,c与零线之间断路,而b与零线 之间是通路,因此故障为b、c间断路。
7.(2023广东佛山南海期末,11,★☆☆)家庭电路中,控制用电 器的开关应与用电器　　　    联;如图所示,图甲是小明家卧 室的一个插座,他用试电笔测试插座的A孔,氖管发光,则A孔 接的是　　　    线;图乙是一个台灯的电路示意图,当把台灯 接入电路时,为了安全,应将台灯插头的　　　    (选填“C” 或“D”)插脚接火线。
解析　在家庭电路中,开关应与用电器串联;正确使用试电笔 时,笔尖接触导线,能使氖管发光的是火线,试电笔测试插座 的A孔,氖管发光,则A孔接的是火线;为保证安全,火线与用电 器的开关连接,再接入用电器,零线直接与用电器连接,应将 台灯插头的D插脚接火线。
8.(2024广东佛山禅城期末,17,★★☆)如图,用笔画线代替导 线,将图中的开关、两盏节能灯和一个三孔插座接入家庭电 路中。要求:符合安全用电原则,开关只控制两盏灯且两灯都 能正常发光。
解析　由题意知,两盏节能灯都能正常工作,应并联,开关要 控制两盏灯,则开关应串联在干路中;火线首先进入开关,然 后进入灯泡顶端的金属点,零线直接接在灯泡的螺旋套上;三 孔插座的上孔接地线、左孔接零线、右孔接火线。
9.阅读短文,回答问题。电熨斗如图甲为生活中常用的电熨斗,图乙是电熨斗结构图,电熨斗 中有一个由双金属片制成的自动开关,双金属片由长和宽相 同的铜片和铁片组成,且两金属片紧紧地铆在一起,受热时铜 片膨胀得比铁片大,双金属片便向铁片那边弯曲,温度越高, 弯曲得越显著。常温时,双金属片顶端的触点与弹性钢片上
的触点相接触。当电熨斗电源接通时,电热丝发热,双金属片 受热弯曲,当温度升高到设定的温度时,双金属片顶端的触点与弹性钢片上的触点分离,电路断开。电熨斗工作时的温度 可以调节,将调温旋钮上的升降螺丝上下调节,双金属片和弹 性钢片上的触点随之上下移动。双金属片弯曲程度不同,金属底板温度也就不同。由于衣服的材质不同,熨烫时所需要的温度也各不相同。一般来说,棉织品比化纤衣物耐高温。
(1)电熨斗主要是利用电流的　　　    (选填“热”或 “磁”)效应进行工作的;为了安全用电,该电熨斗的电源线 插头,应选图甲中的　　　    (选填“A”或“B”)。(2)如图丙中,两种双金属片中符合电熨斗安装要求的是　     　    (选填“C”或“D”)。
(3)电熨斗通电工作时,若突然断开电源,两触点　　　    (选 填“会”或“不会”)断开。(4)熨烫完棉织衣服再熨烫化纤衣服,应　　　    (选填“向 上”“向下”或“不”)调节调温旋钮上的升降螺丝。
解析    (1)电流通过导体后能产生热是电流的热效应,即电熨 斗主要是利用了电流的热效应进行工作的;为了安全用电,该 电熨斗的电源线插头应选三孔插头;(2)由题意知,受热时铜 片膨胀得比铁片大,双金属片便向铁片那边弯曲,温度越高, 弯曲得越显著。常温时,双金属片顶端的触点与弹性钢片上 的触点相接触。当电熨斗与电源接通时,电热丝发热,双金属 片受热弯曲,当温度升高到设定温度时,双金属片顶端的触点 与弹性钢片上的触点分离,电路断开。金属底板散热,温度降
