2024年重庆一中中考物理二模试卷（含答案）
展开
这是一份2024年重庆一中中考物理二模试卷（含答案），共12页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

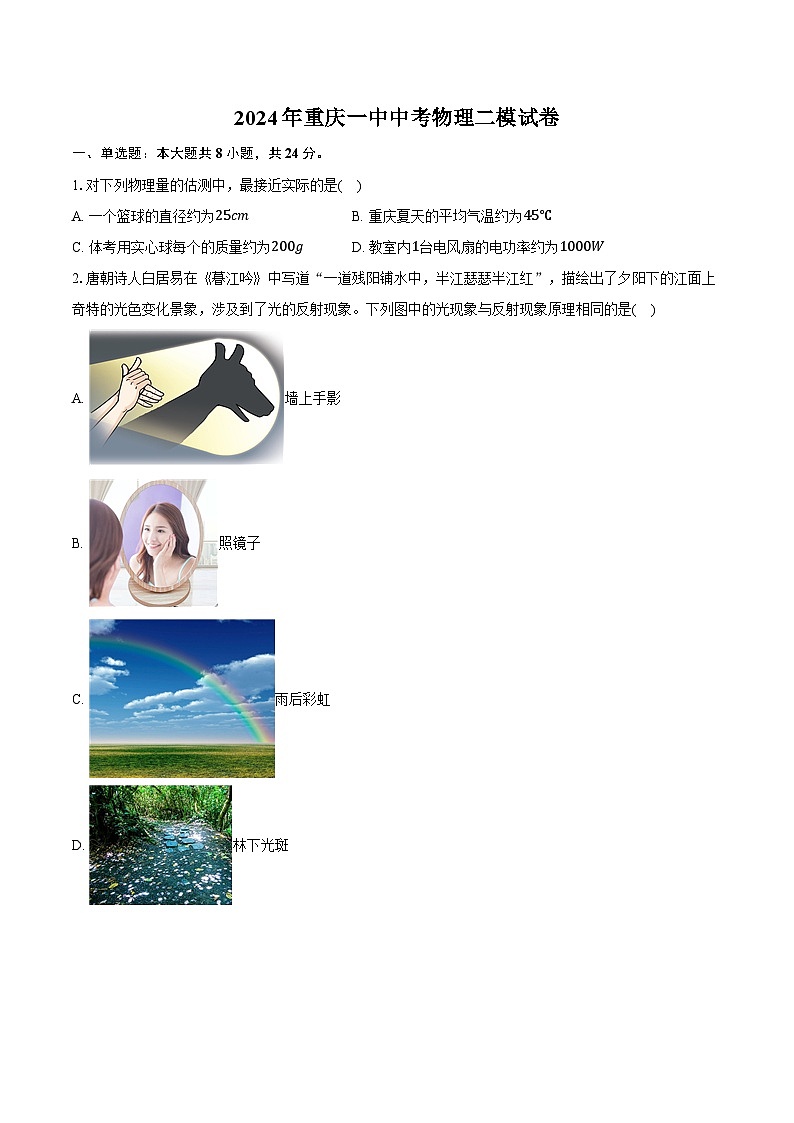

1.对下列物理量的估测中，最接近实际的是( )
A. 一个篮球的直径约为25cmB. 重庆夏天的平均气温约为45℃
C. 体考用实心球每个的质量约为200gD. 教室内1台电风扇的电功率约为1000W
2.唐朝诗人白居易在《暮江吟》中写道“一道残阳铺水中，半江瑟瑟半江红”，描绘出了夕阳下的江面上奇特的光色变化景象，涉及到了光的反射现象。下列图中的光现象与反射现象原理相同的是( )
A. 墙上手影
B. 照镜子
C. 雨后彩虹
D. 林下光斑

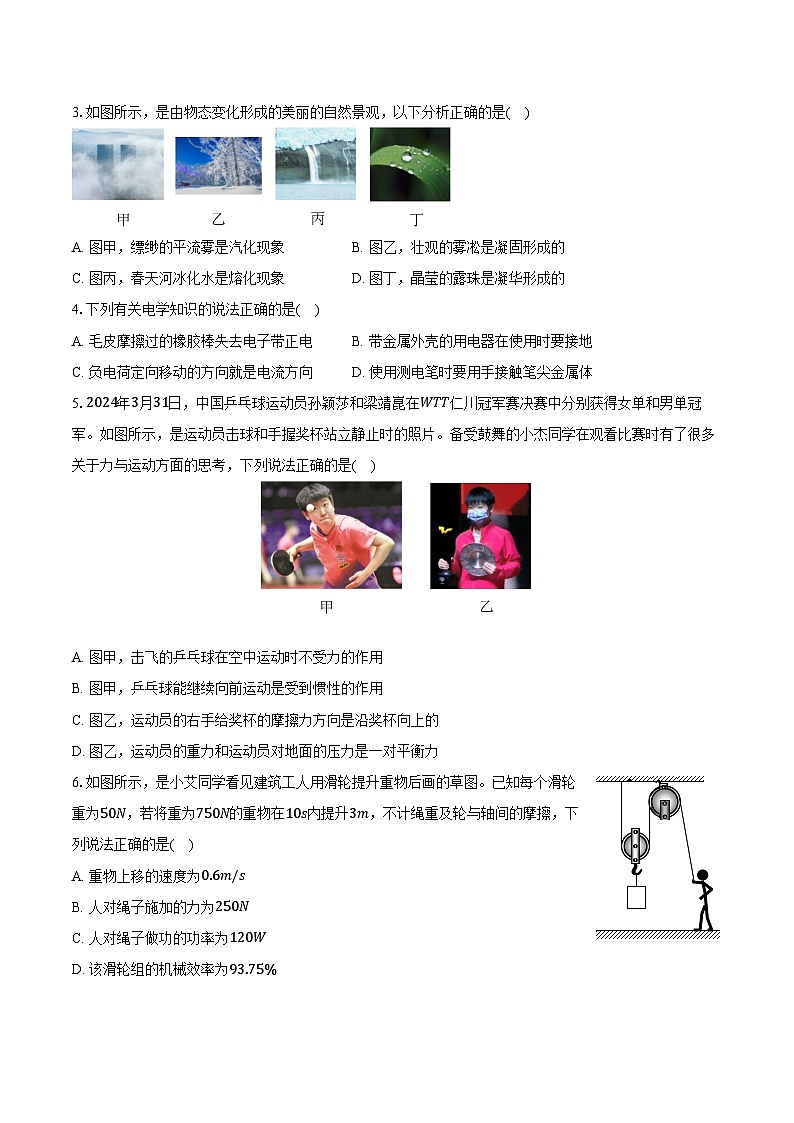

3.如图所示，是由物态变化形成的美丽的自然景观，以下分析正确的是( )
A. 图甲，缥缈的平流雾是汽化现象B. 图乙，壮观的雾凇是凝固形成的
C. 图丙，春天河冰化水是熔化现象D. 图丁，晶莹的露珠是凝华形成的
4.下列有关电学知识的说法正确的是( )
A. 毛皮摩擦过的橡胶棒失去电子带正电B. 带金属外壳的用电器在使用时要接地
C. 负电荷定向移动的方向就是电流方向D. 使用测电笔时要用手接触笔尖金属体
5.2024年3月31日，中国乒乓球运动员孙颖莎和梁靖崑在WTT仁川冠军赛决赛中分别获得女单和男单冠军。如图所示，是运动员击球和手握奖杯站立静止时的照片。备受鼓舞的小杰同学在观看比赛时有了很多关于力与运动方面的思考，下列说法正确的是( )
A. 图甲，击飞的乒乓球在空中运动时不受力的作用
B. 图甲，乒乓球能继续向前运动是受到惯性的作用
C. 图乙，运动员的右手给奖杯的摩擦力方向是沿奖杯向上的
D. 图乙，运动员的重力和运动员对地面的压力是一对平衡力
6.如图所示，是小艾同学看见建筑工人用滑轮提升重物后画的草图。已知每个滑轮重为50N，若将重为750N的重物在10s内提升3m，不计绳重及轮与轴间的摩擦，下列说法正确的是( )
A. 重物上移的速度为0.6m/s
B. 人对绳子施加的力为250N
C. 人对绳子做功的功率为120W
D. 该滑轮组的机械效率为93.75%

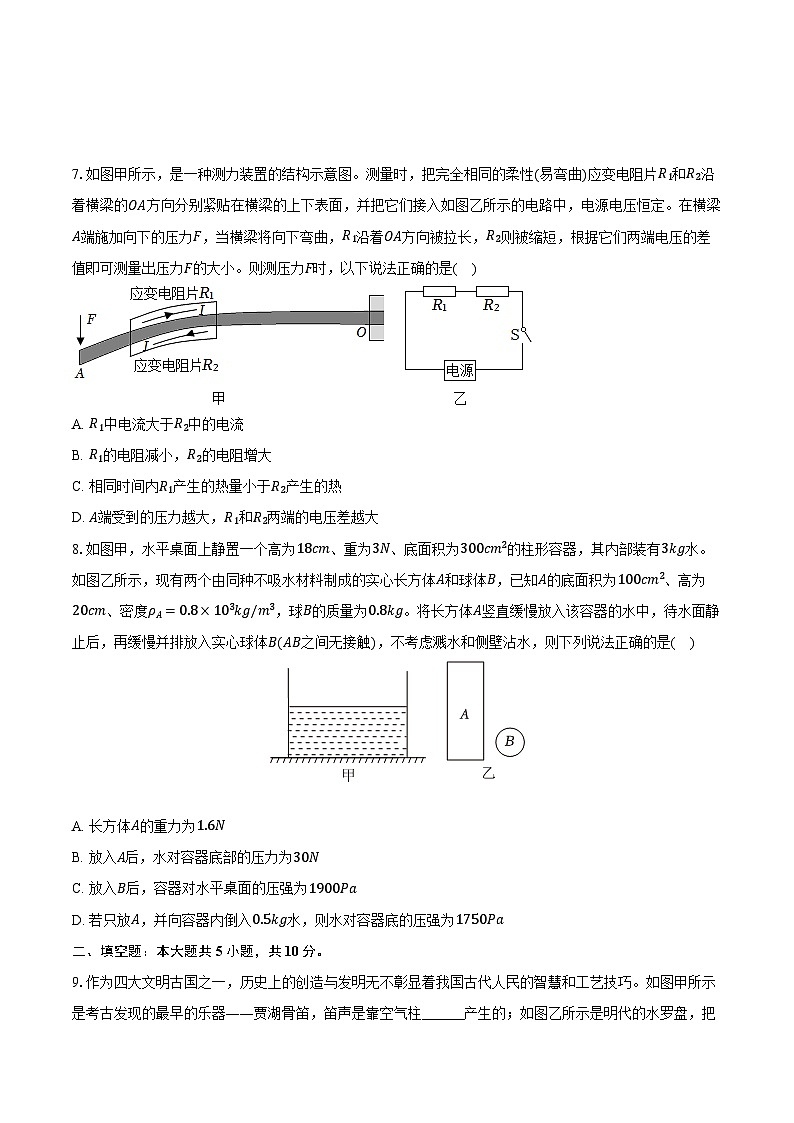

7.如图甲所示，是一种测力装置的结构示意图。测量时，把完全相同的柔性(易弯曲)应变电阻片R1和R2沿着横梁的OA方向分别紧贴在横梁的上下表面，并把它们接入如图乙所示的电路中，电源电压恒定。在横梁A端施加向下的压力F，当横梁将向下弯曲，R1沿着OA方向被拉长，R2则被缩短，根据它们两端电压的差值即可测量出压力F的大小。则测压力F时，以下说法正确的是( )
A. R1中电流大于R2中的电流
B. R1的电阻减小，R2的电阻增大
C. 相同时间内R1产生的热量小于R2产生的热
D. A端受到的压力越大，R1和R2两端的电压差越大
8.如图甲，水平桌面上静置一个高为18cm、重为3N、底面积为300cm2的柱形容器，其内部装有3kg水。如图乙所示，现有两个由同种不吸水材料制成的实心长方体A和球体B，已知A的底面积为100cm2、高为20cm、密度ρA=0.8×103kg/m3，球B的质量为0.8kg。将长方体A竖直缓慢放入该容器的水中，待水面静止后，再缓慢并排放入实心球体B(AB之间无接触)，不考虑溅水和侧壁沾水，则下列说法正确的是( )
A. 长方体A的重力为1.6N
B. 放入A后，水对容器底部的压力为30N
C. 放入B后，容器对水平桌面的压强为1900Pa
D. 若只放A，并向容器内倒入0.5kg水，则水对容器底的压强为1750Pa
二、填空题：本大题共5小题，共10分。
9.作为四大文明古国之一，历史上的创造与发明无不彰显着我国古代人民的智慧和工艺技巧。如图甲所示是考古发现的最早的乐器——贾湖骨笛，笛声是靠空气柱______产生的；如图乙所示是明代的水罗盘，把磁针放在一个中间凹陷处盛水、边上标有方向的盘子里，磁针浮在水上能够自由地旋转，静止时，磁针的南极指向地理的______极附近(选填“南”或“北”)。
10.如图是正在成渝高速上水平匀速运行的“复兴号”动车，其机械能______(选填“增大”、“减小”或“不变”)，以运行的“复兴号”为参照物，站在站台的列车员是______(选填“运动”或“静止”)的。
11.如图所示是小依家的电能表，此时示数为______度。小依单独将电吹风接入电路并使其正常工作5min，发现电能表的转盘转过150转。当前电费为0.5元/度，若1个月内电吹风正常工作了150min，则需要为电吹风交的电费为______元。
12.如图甲所示，电源电压可调，电流表的量程为0～0.6A，滑动变阻器R1的铭牌上标有“20Ω 2A”。小灯泡L1和L2上均标有“6V”的字样，通过两灯泡的电流随灯泡两端电压变化的关系如图乙所示。则灯泡L2在正常发光时的电阻为______Ω。闭合部分开关，移动滑片P同时调节电源电压，使两个小灯泡均发光，且其中一个小灯泡正常发光，各元件均安全工作，则电路总电功率的最小值为______W。
13.如图甲所示，水平桌面上放置一质量分布均匀、形状不规则的塑料块，可以看做是由同种材料的正方体A与长方体B组合而成，已知A与B的底面是大小相等的正方形。现沿着竖直方向从A的左侧切掉边长为Δℎ的部分，并将切掉的部分水平摆放在右侧的桌面上(如图乙所示)。切割过程中，不规则塑料块剩余部分对地面的压强p1与Δℎ的关系如图丙所示，则长方体B的重力为______N；图乙中摆放好的部分对地面的压强为p2，则切掉Δℎ为______cm时，恰好使p1=p2。
三、作图题：本大题共2小题，共2分。
14.如图甲所示，画出物AB在平面镜中的像A′B′。
15.如图，根据图中小磁针N极的指向，在括号中标出电池右端的极性(用“+”或“−”表示)。
四、实验探究题：本大题共5小题，共22分。
16.如图是“探究平面镜成像的特点”的实验装置。
(1)选用薄玻璃板代替平面镜，主要是为了便于确定像的______。
(2)移去蜡烛B，在其原来位置上放置一块光屏，光屏上______(选填“能”或“不能”)呈现蜡烛的像，这说明平面镜成的是______(选填“虚”或“实”)像。
17.如图所示是“探究海波熔化时温度的变化规律”的实验装置。
(1)将装有海波的试管放在盛水的烧杯内加热并搅拌，而不是用酒精灯直接加热，目的是使试管内的海波______。
(2)下表是实验中记录的数据：
由表可知，海波在第9分钟时处于______态(选填“固”“液”或“固液共存”)。
(3)撤去酒精灯，海波会慢慢凝固，在其凝固的过程中，海波的温度是______℃。
18.小强和小何测量某品牌牛奶的密度：
(1)将托盘天平放在______桌面上，游码移至标尺左端零刻度线，此时发现天平指针偏向分度盘左边，小强同学应将横梁上的平衡螺母向______(选填“左”或“右”)调动，才可以使天平横梁水平平衡。
(2)他们进一步实施的操作步骤如下：
A.测出空烧杯质量m1=33.2g；
B.将该品牌牛奶倒一部分在烧杯中，天平的示数如图所示，则牛奶和烧杯的总质量m2= ______g；
C.将烧杯中的牛奶再全部倒入量筒中，测出牛奶体积V=40cm3；
据此求得该品牌牛奶的密度ρ= ______g/cm3。
(3)经过分析，两位同学很快发现上述实验操作步骤有不足之处：______，导致所测得该品牌牛奶密度数据比该牛奶真实的密度数据______(选填“偏大”或“偏小”)。
19.小何在家里用两个大小不同的圆柱形薄壁厚底玻璃杯、水和刻度尺进行了如下的实验步骤：
①在大玻璃杯中装入适量的水，空的小杯竖直漂浮在水中。如图2甲所示，测出小玻璃杯浸入大杯中水的深度为ℎ0。
②将适量的牛奶缓慢倒入小玻璃杯中，小杯仍然竖直漂浮。如图2乙所示，测出小玻璃杯中牛奶的深度为ℎ1，小玻璃杯浸入大杯中水的深度为ℎ2。则ℎ1 ______ℎ2−ℎ0(选填“>”“=”或“<”)。(已知ρ牛奶>ρ水)
③若考虑小玻璃杯的重力，则测量结果______(选填“偏大”“偏小”或“不受影响”)。
20.在“测量小灯泡额定功率”实验中，所使用的电源为两节新干电池，滑动变阻器标有“20Ω0.5A”，待测小灯泡的额定电压U额=2.5V。
(1)图甲是小何测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上打“×”，并在图中改正；
(2)闭合开关前，滑片P应位于______(选填“A”或“B”)端；
(3)闭合开关，移动滑片P直到电压表示数为2.5V，此时电流表示数如图乙所示，则小灯泡的额定功率为______W；
(4)老师还给大家准备了以下器材：定值电阻4个(5Ω、10Ω、15Ω、20Ω)。小何用定值电阻替换图甲中的小灯泡，进一步探究“电流与电阻的关系”；
①当接入5Ω的电阻后，调节滑动变阻器到a位置，使电压表的示数为2V；
②将定值电阻由5Ω更换成10Ω时，要使电压表的示数仍为2V，此时滑动变阻器接入电路的阻值相比较a应调______(选填“大”或“小”)；
③小何经过思考，发现要利用4个定值电阻完成本次实验，应控制定值电阻两端的电压范围为______V～ ______V；
(5)小何发现另一个额定电流为I额的小灯泡，于是设计了如图所示的电路；其中电源电压U恒为3V，R2为10Ω的定值电阻，然后进行以下实验：
①闭合S，S1，调节滑动变阻器，使电流表A1的示数为I额，此时小灯泡正常发光；
②保持滑片的位置不变，断开S1，再闭合S2，此时电流表A2的示数为I=0.24A，则滑动变阻器接入电路的阻值R1= ______Ω；
③测得小灯泡的额定功率的表达式：P额= ______(用U、I额、R1表示)。
五、计算题：本大题共3小题，共22分。
21.小文骑自行车上学，他在水平路面上5min匀速骑行了1500m。已知小文的质量为50kg，自行车所受阻力大小是重力的0.05倍，表格中是他的自行车的一些数据，根据以上条件计算：
(1)自行车的速度是多少m/s；
(2)小文骑行时，牵引力做功的功率。
22.如图所示是某家用电热水器的简化电路图，通过开关S1或S2，可切换为加热和保温两种状态(S1和S2不会同时闭合)。R1、R2是阻值不变的发热电阻，且R1：R2=2：3，热水器主要参数如表所示。求：
(1)R1的阻值；
(2)表中保温功率；
(3)若加热效率是80%，某次在加热状态下，水箱中装满初温为20℃的水，加热7min使温度升高了8℃，求此时加热的实际电压。[水的比热容c水=4.2×103J/(kg⋅℃)]
23.如图甲所示，是重庆一中某兴趣小组设计的正方体物件检测电路图，该电路图可同时检测物体的高度和质量，其电源电压恒为15.6V。R1为检测口下方的力敏电阻，其阻值R1随压力F的变化如表格所示；R2为竖直固定放置的长度10cm的滑动变阻器，其每1cm的阻值为1Ω，滑片P可随高度检测板M竖直上下移动(M轻质绝缘、忽略滑片与电阻丝间的摩擦力)；R3为10Ω的定值电阻。现将一边长为10cm的实心正方体标准件a放入图甲的检测口，滑片P恰好在R2的中点，电流表的示数为0.39A。求：
(1)此时定值电阻R3两端的电压；
(2)实心正方体标准件a的重力；
(3)如图乙所示，为检验与a密度相同的实心工件b是否标准，将其3面标注1、2、3后，依次朝上放入检测口，当标号1、2朝上放入时，电压表示数均为2V，电流表示数均为0.4A。请通过计算求：
工件b的标号3朝上时，其高与标准件相差多少mm。
参考答案
1.A
2.B
3.C
4.B
5.C
6.D
7.D
8.C
9.振动 南
10.不变 运动
11.2022.9 1.5
12.12 4.5
13.80 24
14.解：分别作出A、B两点关于平面镜的对称点A′、B′，连接A′、B′即为物体AB的像，如图所示：
15.解：同名磁极互相排斥，异名磁极互相吸引，根据图中小磁针N极的指向可得通电螺线管左端是N极，根据安培定则可知，通电螺线管上的电流方向是向上的，所以电源的右端是电池的正极，如图所示：
16.位置 不能 虚
17.受热均匀 液 48
18.水平 右 74.4 1.03 烧杯壁上一定沾有部分牛奶 偏大
19.< 不受影响
20.B 0.65 大 1.5 2.5 2.5 (U−I额R1)I额
21.解：(1)自行车的速度为：
v=st=1500m5×60s=5m/s；
(2)小文的质量m人=50kg，车的质量m车=10kg，
小红与车的总重力：
G总=m总g=(m人+m车)g=(50kg+10kg)×10N/kg=600N；
骑车时受到的阻力：
f=0.02G总=0.02×600N=12N，
因为她匀速骑行，所以骑车的动力F=f=12N，
骑自行车所做的功：
W=Fs=12N×1500m=18000J，
时间t=5min=300s，
骑车功率：
P=Wt=18000J300s=60W。
答：(1)自行车的速度是5m/s；
(2)小文骑行时，牵引力做功的功率为60W。
22.解：(1)当只闭合S1时，只有R1工作，当只闭合S2时，只有R2工作，
根据题意可知，R1当只有R2工作时，电路中的总功率最小，电热水器处于保温状态；
由P=U2R可知，R1的阻值：R1=U2P加热=(220V)22420W=20Ω；
(2)根据R1、R2的关系可知，R2的阻值：R2=32R1=32×20Ω=30Ω，
电热水器的保温功率：P保温=U2R2=(220V)230Ω≈1613W；
(3)由ρ=mV可知，水的质量：m=ρV=1.0×103kg/m3×20×10−3m3=20kg，
水吸收的热量：Q吸=cmΔt=4.2×103J/(kg⋅℃)×20kg×8℃=6.72×105J，
由η=Q吸W可知，电热水器消耗的电能：W=Q吸η=6.72×105J80%=8.4×105J，
由W=U2Rt可知，加热的实际电压：U= WR1t= 8.4×105J×20Ω7×60s=200V。
答：(1)R1的阻值为20Ω；
(2)表中保温功率为1613W；
(3)加热的实际电压为200V。
23.解：(1)由图甲知，电阻R1、R2、R3串联，电流表测电路中的电流，电压表测R2滑片以下部分电阻的电压。
电流表示数为0.39A时，定值电阻R3两端的电压：U3=IR3=0.39A×10Ω=3.9V；
(2)由题意可知，滑动变阻器R2的阻值：R2=10cm×1Ω/cm=10Ω=R3，
由串联电路的分压特点可得，R2两端的电压：U2=U3=3.9V，
则R1两端的电压：U1=U−U2−U3=15.6V−3.9V−3.9V=7.8V，
R1的阻值：R1=U1I=Ω，
由表格数据知，此时R1受到的压力为20.0N，
则实心正方体标准件a的重力为20.0N。
(3)滑片P置于R2的中点时，滑片P以下部分的阻值：
R2下=12×R2=12×10Ω=5Ω，
当电压表示数为2V，电流表示数为0.4A时，
R2滑片以下部分接入电路的阻值：
R2′=U2′I1=2V0.4A=5Ω=R2下，
所以b的1、2标注面的边长都为10cm；
此时电路的总阻值：R总=UI1=Ω，
R1的阻值：R1′=R总−R2−R3=39Ω−10Ω−10Ω=19Ω，
由表格数据知，b对R1的压力为20.2N，即b的重力为20.2N，
a、b的密度相等，由G=mg=ρVg可得：20.0N10×10×10cm3=20.2N10cm×10cm×l3，
解得：l3=10.1cm，
所以工件b的标号3朝上时，其高度与标准件相差的高：
Δℎ=l3−a=10.1cm−10cm=0.1cm=1mm。
答：(1)此时定值电阻R3两端的电压为3.9V；
(2)实心正方体标准件a的重力为20.0N；
(3)工件b的标号3朝上时，其高与标准件相差1mm。 时间/min
0
1
2
3
4
5
6
7
8
9
10
温度/℃
40
42
44
46
48
48
48
48
49
50
51
车架材料
碳纤维
车架体积/m3
2.5×10−3
整车质量/kg
10
额定电压
220V
容积
20L
加热功率
2420W
保温功率
？W
压力F/N
19.8
20.0
20.2
20.4
…
阻值R1/Ω
21
20
19
18
…
