初中科学第4章 电与电路3 电流、电压学案
展开
这是一份初中科学第4章 电与电路3 电流、电压学案,共5页。
(1)认识电流,知道电流的单位。通过练习,学会单位之间的换算关系。
(2)知道电流表的作用、符号,能够辨认表盘的量程和最小分度值。会读数。
(3)学会正确使用电流表。
(4)能够独立操作用电流表测量电路电流。
互学目标:通过类比的方法,建立电流的概念;培养学生实验探究和自主学习的能力,进一步熟悉探究式学;习的一般过程与方法。
(一)自主学习(自读课本内容,完成基本知识梳理)
一.通过用电器的电流
电流强度:科学上把 叫做电流强度,简称电流。表示导体中通过的电流的大小。
公式:
电流符号:
单位:安培 ,简称安,符号是A。
1、0.5A= mA = µA
2、104 µA= A= mA
3、200 mA = A= µA
金属导电的特点是 。
溶液导电的特点是 。
气体导电特点是 。
电流形成的原因: 。科学上规定:电流方向为 移动的方向。
二.电流表
电流表:测量电流大小的工具。 电流表有 个接线柱, 个量程,大量程的分度值是 ,小量程的分度值是 A。
电流表和用电器必须 ______________。
(二)互学探究
1计算:(1)0.5A= mA = µA
(2)104 µA= A= mA
(3)200 mA = A= µA

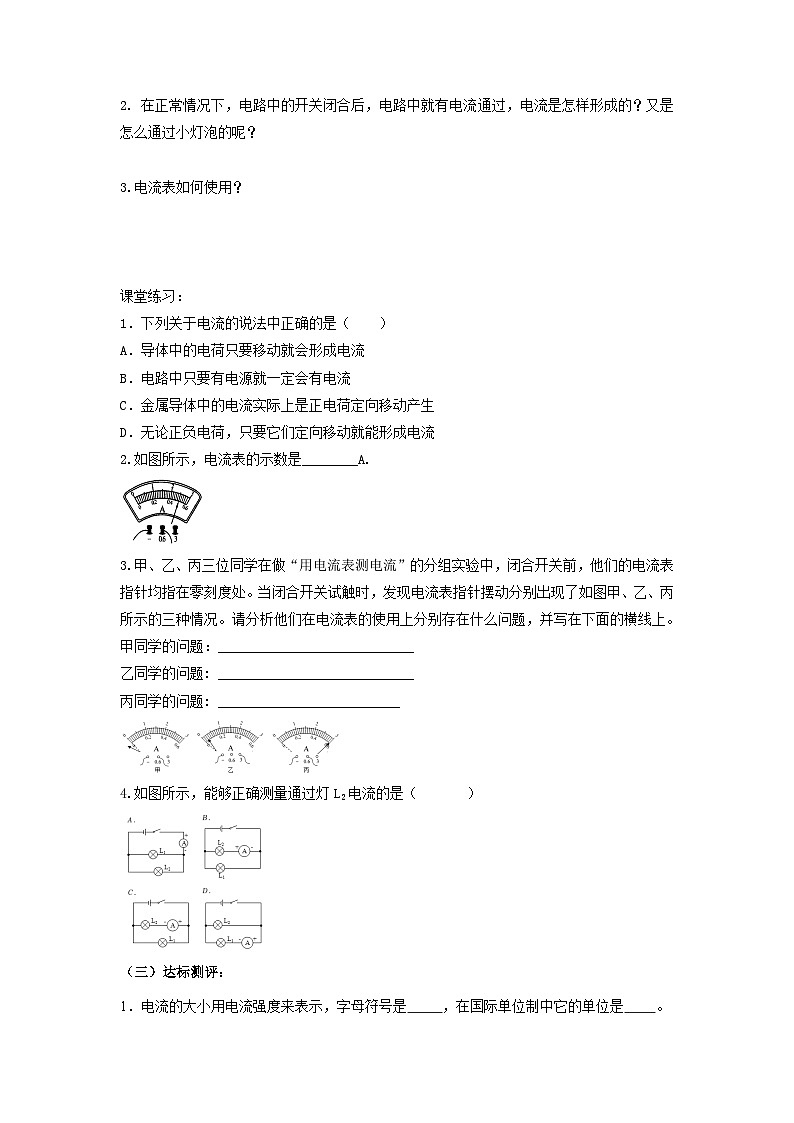

2. 在正常情况下,电路中的开关闭合后,电路中就有电流通过,电流是怎样形成的?又是怎么通过小灯泡的呢?
3.电流表如何使用?
课堂练习:
1.下列关于电流的说法中正确的是( )
A.导体中的电荷只要移动就会形成电流
B.电路中只要有电源就一定会有电流
C.金属导体中的电流实际上是正电荷定向移动产生
D.无论正负电荷,只要它们定向移动就能形成电流
2.如图所示,电流表的示数是________A.
3.甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度处。当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上。
甲同学的问题:____________________________
乙同学的问题: ____________________________
丙同学的问题: __________________________
4.如图所示,能够正确测量通过灯L2电流的是( )
(三)达标测评:
1.电流的大小用电流强度来表示,字母符号是 ,在国际单位制中它的单位是 。
2.物理学中规定_________电荷定向移动的方向为电流方向,金属中自由电子实际定向移动的方向和电流方向_______。从电视机显像管的尾部的热灯丝发出的电子,高速撞击在电视机的荧光屏上,使荧光屏发光,则电视机显像管内的电流方向是
3.测量电流的的专门仪表叫 ,它在电路中的符号是 .电流表在使用之前应先检查指针 。
4.正确使用电流表的规则为:(1) 电流表要__________联在电路中;(2) 电流必须从______接线柱流进电流表;(3)被测电流不要超过电流表的__________,将电流表接入电路中时,应先用______至_____安培的量程,若指针示数小于_______A, 再改用________至________A的量程;(4)绝对不允许把电流表不经过用电器,直接接在 上。
调至零位。
5.在用电流表测电路中的电流之前,估计所测的电路中的电流约为0.4A~0.5A,所用的电流表有“–、0.6A、3A”三个接线柱,测量时应把 和 两接线柱接入电路,这样测得的结果较为准确.
6.如图所示,该表是 表,由图可知,它有两个量程是 和 ,当选第1个量程时,指针所指的电流为 A,选第2个量程时,指针所指的电流为 A.
7.电流单位换算
0.35A= mA 2.7mA= μA
145mA= A 250μA = mA
8.如图所示电路正确的是 ( )
A B C D
9.关于电流表使用,下列说法错误的是 ( )
A.使用前应检查指针是否指零 B.不清楚待测物体的电流大小时应试触
C.可以直接接在电源两极测量电流 D.接入电路时应使电流从正极流入负极流出
10.如图所示,两只小灯泡串联,下列说法正确的是 ( )
A.当开关断开时,电流表有示数,灯泡L2亮,L1不亮
B.当开关断开时,电流表无示数,灯泡L2亮,L1不亮
C.当开关断开时,电流表有示数,两个灯泡均不亮
D.当开关断开时,电流表无示数,另个灯泡均不亮
11.关于电流方向的下列说法中正确的是( )。
A. 电源对用电器供电时,电流都是由电源的正极通过用电器流向负极
B. 直流电源对用电器供电时,电流都是由电源的正极通过用电器流向负极
C. 直流电源对用电器供电时,电流都是由电源的正极由电源内部流向负极
D. 直流电源对用电器供电时,电流都是由电源的负极通过用电器流向正极
12.关于电流表的使用,下列说法中不正确的是 ( )。
A.使用前如果电流表的指针没有指在表盘上的“0”点,要先进行调零
B.电流表要并联在被测电路中
C.当电路中的电流不清楚时,要用试触的方法来选定合适的量程
D.绝不允许不经过用电器把电流表接线柱接到电源的两极上
13.用电流表测量通过L1的电流,正确的是( )
14.如图所示,电流表A所测的电流是:( )
A.通过L1上的电流 B.通过L2的电流
C.通过干路的电流 D.都有可能
15.下列关于电流的说法中正确的是( )
A.通电导体的电荷量越多,电流越大。
B.通电时间越长,导体中的电流越大。
C.通电时间越短,导体中的电流越大。
D.每秒钟通电导体任一横截面的电荷量越多,电流越大
16.某学生使用电流表时,根据电路中的待测电流,应选用0~0.6A的量程,但误将“-”和“3”两接线柱接入电路.这样做的结果是( )。
A.指针摆动角度大 B.指针摆动角度小,读数更准确
C.指针摆动角度小,会损坏电表 D.指针摆动角度小,读数不精确
17.电灯L1和L2串联后接入电路,用电流表测电路中的电流,闭合开关后,发现电流表的示数为零,那么可能出现的问题是( )
A.电灯L1被短路 B.电灯L2被短路
C.有一盏灯的灯丝断了 D.电流表正负接线柱接反了
18.如图所示,要使两灯并联,开关接在干路上,用电流表测L2中的电流(使用“-”和“0.6”接线柱),用笔画线作导线连接各元件,并画出电路图。
电流与电压(第一课时)练习答案
I 安培
正 相反 从电视机的荧光屏到显像管的尾部的热灯丝
电流表 指针是否指在零刻度线
串联 正 量程 0A 3A 0.6A 0A 0.6A 电源
- 0.6A
电流 0-0.6A 0-3A 0.32A 1.6A
7. 350 2700 0.145 0.25
C 9. C 10. D 11. B 12. B 13. C 14. B 15. D 16. D 17. C
18.
