2024中考物理备考专题 第二部分 成都中考题型研究 题型一 作图题 (课件)

这是一份2024中考物理备考专题 第二部分 成都中考题型研究 题型一 作图题 (课件)，共34页。

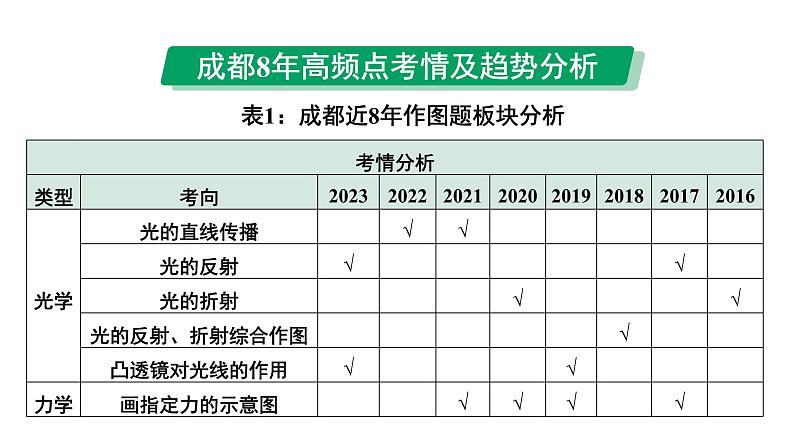

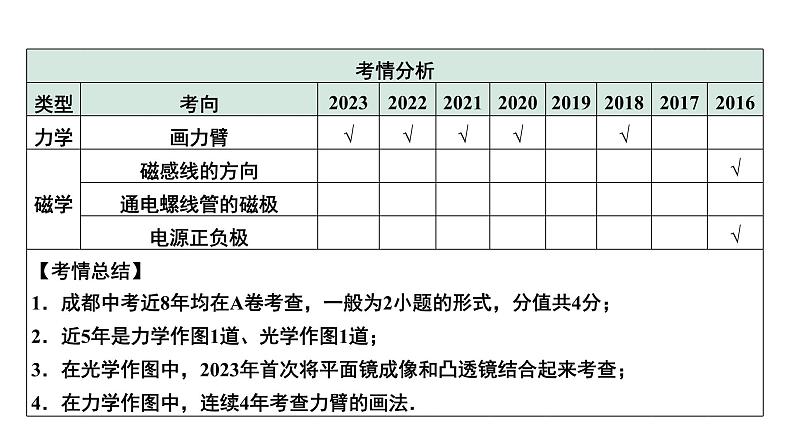

表1：成都近8年作图题板块分析

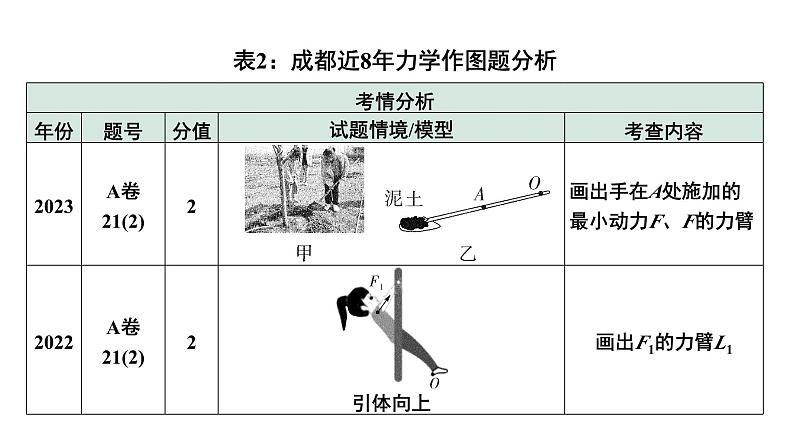

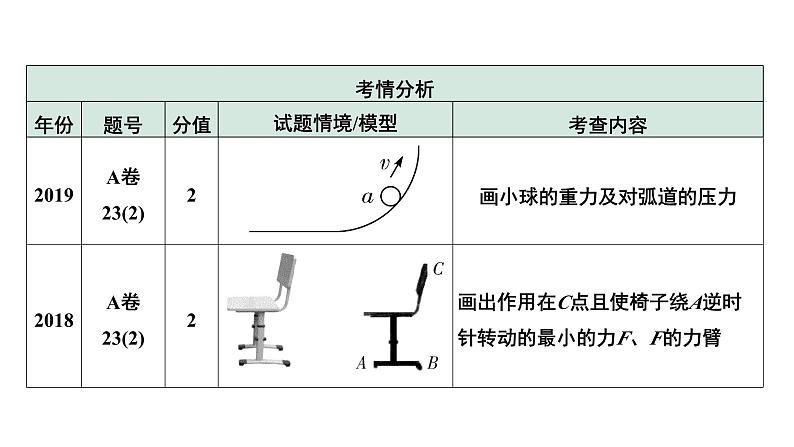

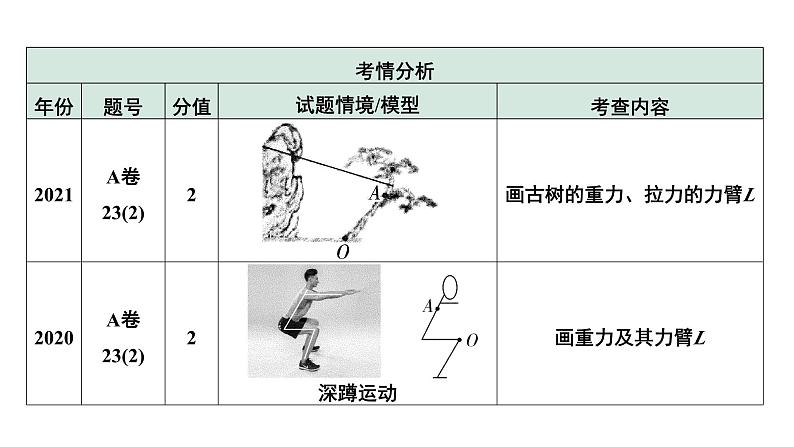

表2：成都近8年力学作图题分析

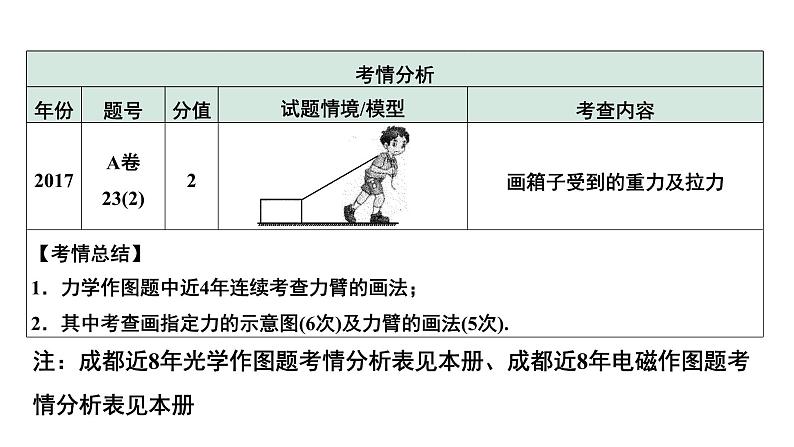

注：成都近8年光学作图题考情分析表见本册、成都近8年电磁作图题考情分析表见本册
1. (2023成华区二诊改编)洋洋同学用“可乐瓶”做小孔成像实验，实验装置如图所示，请在图中的半透明纸上画出发光体AB的像A′B′.(保留作图痕迹)
一、光学作图(8年7考)
A′
B′
2. (2023衡阳)如图所示，一束光射向平面镜的O点，请画出法线和反射光线．
3. 如图所示，一束光从空气斜射入玻璃砖中，请画出光从玻璃砖射出时的光路图．
4. 如图甲所示，夏天，人们漫步在成都文化公园，常能看到“鱼戏莲叶间”的美景，图乙中A′、A点分别是鱼看到的莲花以及莲花的实际位置，B点是鱼的眼睛．请在图乙中画出鱼(B点)在水中看到莲花(A点)的大致光路．
5. (2023十堰)小明将装有硬币A的空杯放在弟弟面前，弟弟的眼睛在P点看不到硬币，如图甲．小明向杯中缓缓注满水，弟弟眼睛在P点看到了硬币在B点，如图乙，请你在图乙中画出弟弟看到硬币的入射光线、折射光线，并标出折射角r(保留作图痕迹).
6. (2023日照改编)一个底面镀银的球冠形玻璃球放置在水平桌面上，其横截面如图所示．一条光线从玻璃球冠上表面的M点通过球心O射到球冠的底面N点．虚线PN为底面AB的法线．画出该光线经底面AB反射后在球冠形玻璃球内外的光路图(画出一条光路即可).
7. (2023阜新)在探究凸透镜成像规律的实验中，小新透过凸透镜看到烛焰 S的像点S′，画出光路图确定像点S′的位置，图中O为光心，F为焦点(保留必要的作图痕迹).
S′
解题关键点根据凸透镜物距小于一倍焦距时的成像特点，即可确定像点．
8.如图所示，投影仪胶片上发光点S发出一条光线，经凸透镜折射和平面镜的反射后，水平射到屏幕上，请你完成该光路，并标出凸透镜下方焦点F的位置．
F
1. (2023娄底改编)如图所示是一个用细绳系于地面飘飞的氢气球，请画出氢气球受到的重力及拉力示意图．
二、力学作图 (8年7考)
典型试题拓展 情境拓展——攀岩请在图中画出攀岩运动员拉着绳子停 在峭壁上时，峭壁对运动员的摩擦力和运动员对峭壁的压力．
2. 如图所示，货物随传送带一起匀速斜向上运动，请在图中画出货物受到支持力N及摩擦力f的示意图．
3. (2023黑白卷)如图甲所示为小朋友拉行李箱出门远行时的情景，该装有物品的行李箱整体可视为杠杆，抽象为如图乙所示，B为重心，A为拉杆的端点，其在A点施加拉力F，此时拉力作用线的方向与拉杆呈30°.请在图乙中画出此时行李箱所受重力G和拉力F的示意图．
4. (2023达州)如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压力的示意图(小球的重心已标出).
5. (2023河南)在劳动实践活动中，小刚用平板车运送货物，使货物与车一起沿水平路面向右做匀速直线运动，请在图中以O为作用点，画出该货物的受力示意图．
6. (2023凉山州)如图所示，螺髻山索道的封闭式轿厢随钢索向下方做匀速直线运动，请画出静止在轿厢内物体A的受力示意图．
解题关键点物体A随轿厢一起向下方做匀速直线运动，即物体A以轿厢为参照物处于静止状态，受力平衡，物体A受到的重力和轿厢对它的支持力是一对平衡力，据此画出物体A的受力示意图．
7. (2023贵州)如图所示是在水平地板上推动拖把向左移动的情景．请分析并画出地板对拖把头的作用力的示意图(O点为拖把头重心).
8. (2023定心卷)尖劈能以小力发大力，以少力得到大效果．以斧劈木的发力情形，就是尖劈作用的结果．古代人很早就利用各式各类尖劈，如图甲是尖劈的示意图．原始社会时期，人们打制的各种石器，如石斧、石刀、石凿、石锥，或者各种骨制的针、镞等，都属于人类早期制造的尖劈类工具．如图乙所示，斧头劈进柴里，要取出斧头，可在斧柄处施加力，在图乙中以O为支点画出最省力时杠杆的动力F及其力臂L的示意图.
9. (2022遵义)人体中的某些部位具有杠杆的功能，图甲为人握住哑铃锻炼的情景，其简图如图乙所示．肱二头肌收缩对手臂产生一个拉力F，使手臂绕肘关节“O”转动．请在图乙中作出哑铃所受重力的示意图和拉力F的力臂L.
10. 如图甲是《天工开物》中的舂米工具图，图乙是其结构示意图，请在图乙中画出力F1的力臂L和A端受到的阻力F2.
11. (2023双流区二诊)如图甲所示为一种搬花神器，用它把花盆抬起时，相当于一个绕O点转动的杠杆，其简化示意图如图乙所示，请在图乙中画出杠杆平衡时作用在A点的最小动力F1及其力臂L1.
1. (2023贵州)如图所示实物电路，请用笔画线代替导线按要求完成电路连接．要求：两灯并联，电流表测通过灯L1的电流，开关控制整个电路，导线不能交叉．
三、电学作图 ( 2023贵州、自贡等省市考查)
2. (2023自贡)如图所示，自贡某学校物理“创新”实验小组的同学要设计一个自动防盗报警电路，要求：晚间开关S闭合后，灯亮电铃不响：当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警．请用笔画线代替导线，按要求连接如图所示的电路元件．
解题关键点根据细导线AB被扯断后，灯亮且电铃发声报警，说明导线和电铃并联，导线完好时，电铃被短路．
1. (2023无锡)磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，并标出图中磁感线的方向．
四、磁学作图 [2016.A卷23(2)]
2. (2023岳阳)将图中通电螺线管左端磁极和小磁针右端磁标在对应括号内．
3. (2023营口)某温度自动报警器的原理图如图所示．电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号.请在括号中标出电源的极性(用“＋”或“－”表示)，并在虚线框内填入电铃( )和指示灯的电路元件符号．
解题关键点根据当温度达到设定值时，电铃响，说明此时通电螺线管将杆吸下，电铃接入电路．
