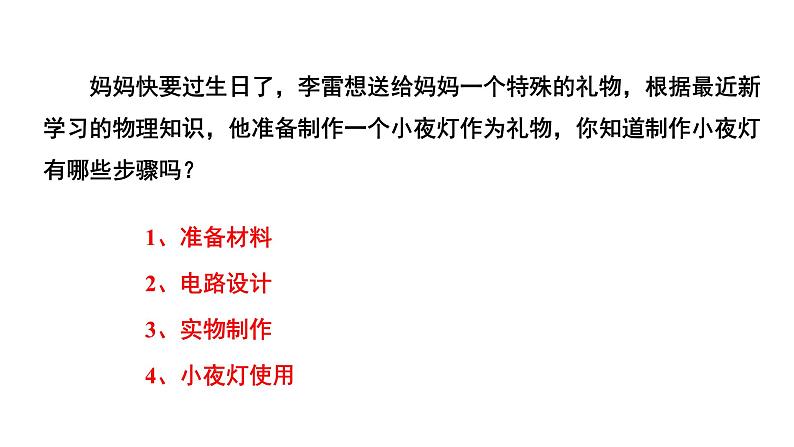

妈妈快要过生日了，李雷想送给妈妈一个特殊的礼物，根据最近新学习的物理知识，他准备制作一个小夜灯作为礼物，你知道制作小夜灯有哪些步骤吗？

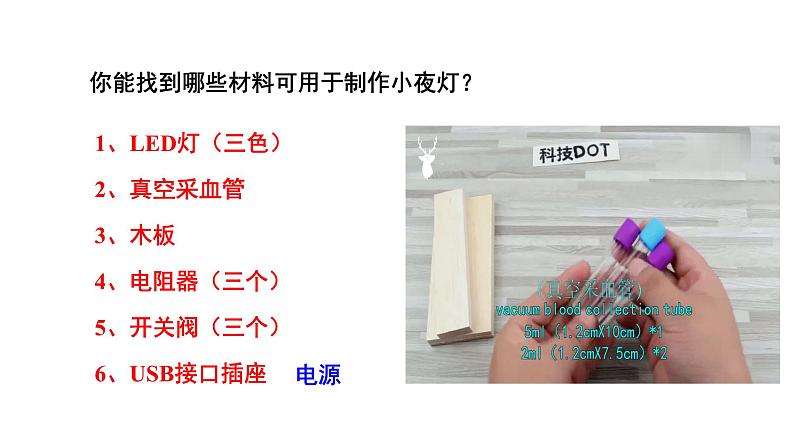

你能找到哪些材料可用于制作小夜灯？

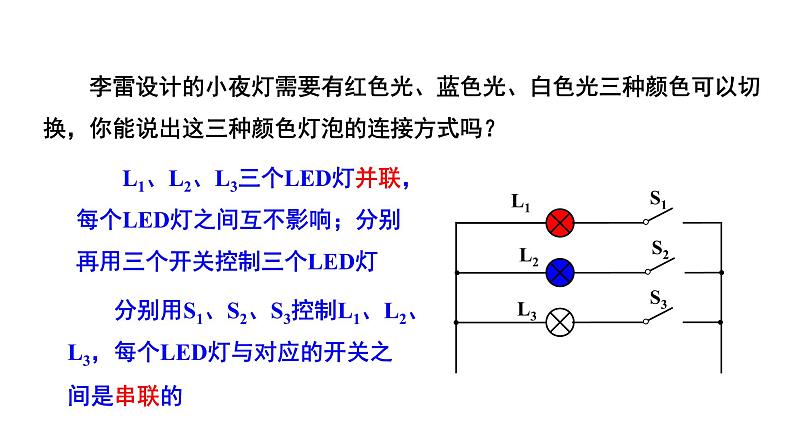

李雷设计的小夜灯需要有红色光、蓝色光、白色光三种颜色可以切换，你能说出这三种颜色灯泡的连接方式吗？
L1、L2、L3三个LED灯并联，每个LED灯之间互不影响；分别再用三个开关控制三个LED灯
分别用S1、S2、S3控制L1、L2、L3，每个LED灯与对应的开关之间是串联的
如果每个LED灯泡的额定功率为1W，额定电流为20mA，如果直接接入家庭电路会出现什么现象?

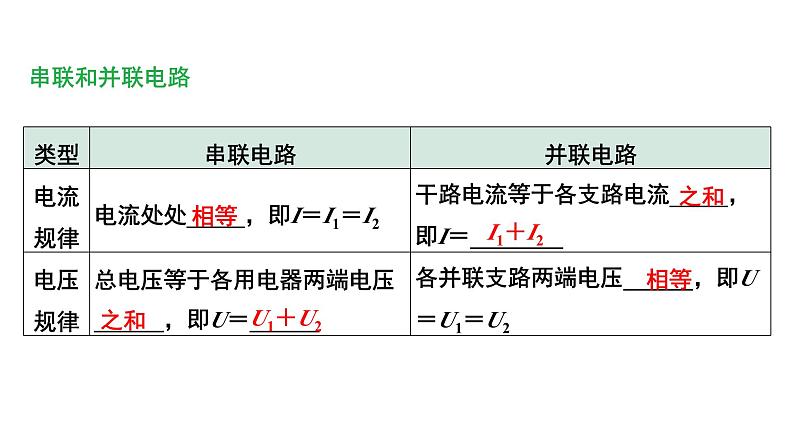

根据串联电路电压的规律，电路中需要串联一个电阻，用于保护电路
LED灯泡的额定电压为50V，如果直接接入家庭电路会导致LED灯两端实际电压过大，烧毁灯泡
考虑到保护眼睛，李雷想给小夜灯加上护眼模式，可以调节小夜灯的亮度，方便妈妈在夜间使用，你能帮助他吗？
LED灯的亮度与它的实际功率有关，实际功率变大时，LED灯亮度变亮，反之，亮度变暗
给小灯泡串联一个滑动变阻器，即可以持续的改变小灯泡的实际功率，进而改变小灯泡的亮度
滑片P向左移动时，小灯泡变亮；滑片P向右移动时，小灯泡变暗
1．额定电压、额定功率
用电器正常工作时的电压为额定电压(U额)，用电器在额定电压下工作时所消耗的功率为额定功率(P额) 。
2．实际电压、实际功率
实际加在用电器两端的电压为实际电压(U实)，用电器在实际电压下工作时所消耗的功率为实际功率(P实) 。
U实 = U额，则 P实 = P额
U实 > U额，则 P实 > P额
U实 < U额，则 P实 < P额
3．额定功率与实际功率的关系
4．灯泡的亮度由其P实决定，P实越大，灯越亮
经过李雷的努力，送给妈妈的小夜灯终于制作好了，当他把小夜灯插到插座上时，发现小夜灯无法调节到红色光，且调节亮暗的按钮失效，你知道电路中出现了哪些故障吗？
无法调节到红色光，说明红色LED灯断路；
无法调节灯泡发光的亮暗，说明滑动变阻器失效，但暖色光和白色光的灯泡可以正常使用，说明滑动变阻器短路
你学会制作三色小夜灯了吗？利用课余时间也给妈妈做一个吧！
