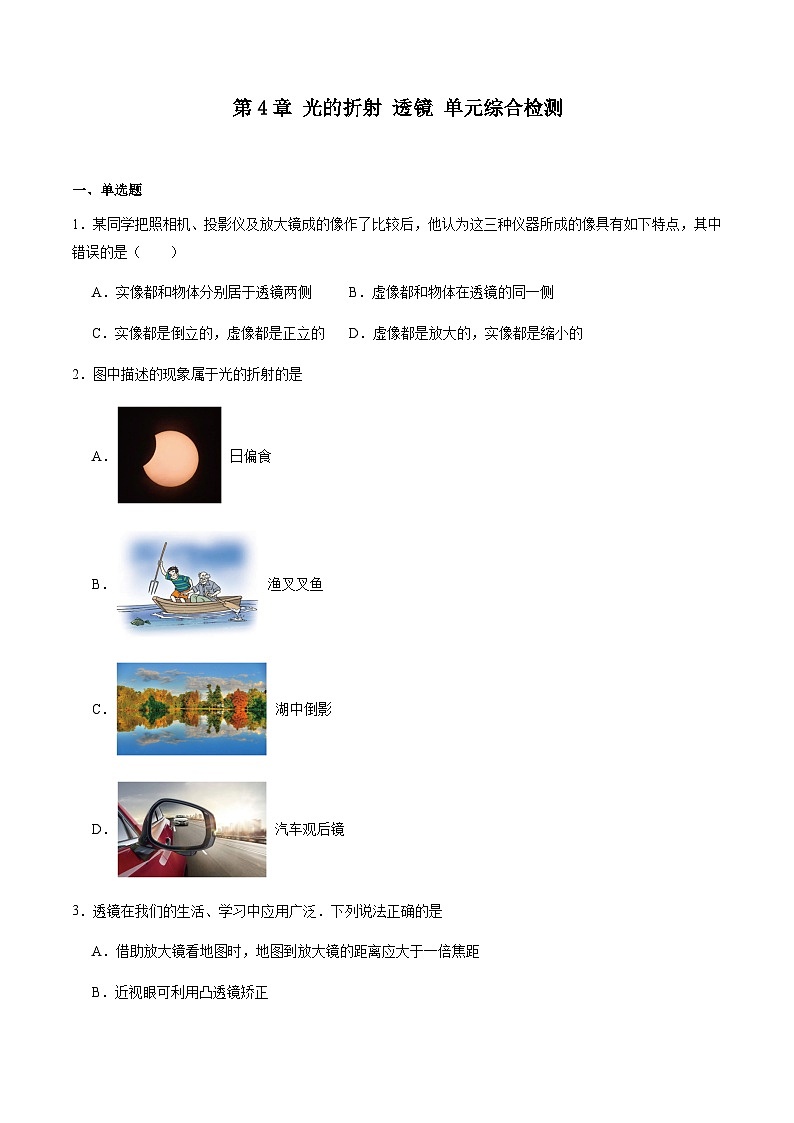

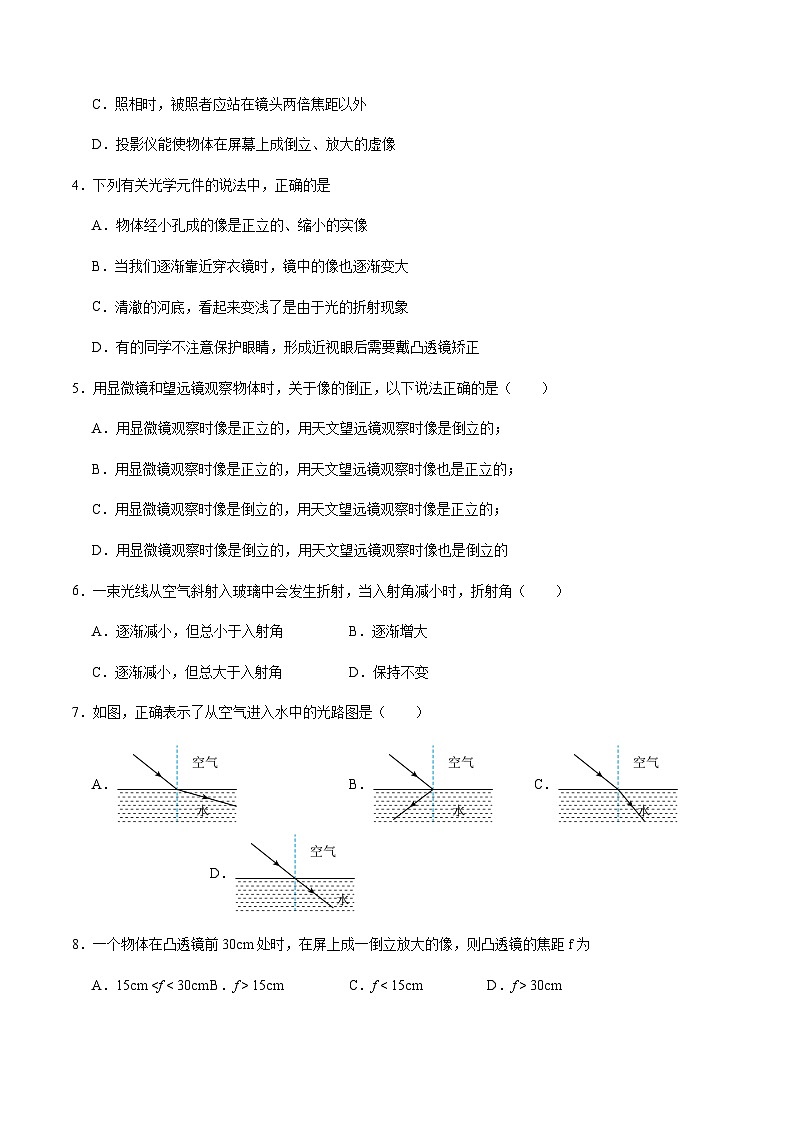

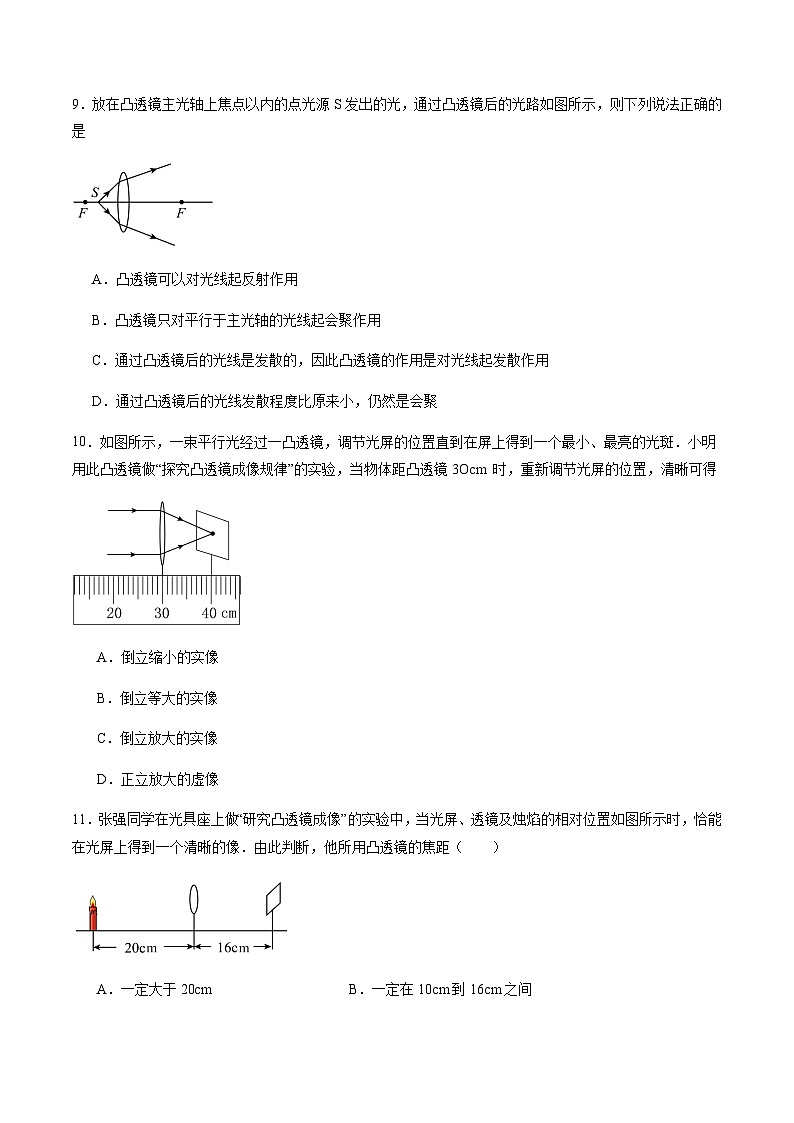

第4章 光的折射 透镜 单元综合检测（原卷版）

这是一份第4章 光的折射 透镜 单元综合检测（原卷版），共11页。

第4章 光的折射 透镜 单元综合检测一、单选题1．某同学把照相机、投影仪及放大镜成的像作了比较后，他认为这三种仪器所成的像具有如下特点，其中错误的是（　　）A．实像都和物体分别居于透镜两侧        B．虚像都和物体在透镜的同一侧C．实像都是倒立的，虚像都是正立的     D．虚像都是放大的，实像都是缩小的2．图中描述的现象属于光的折射的是A． 日偏食 B． 渔叉叉鱼C． 湖中倒影D． 汽车观后镜3．透镜在我们的生活、学习中应用广泛．下列说法正确的是A．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距B．近视眼可利用凸透镜矫正C．照相时，被照者应站在镜头两倍焦距以外D．投影仪能使物体在屏幕上成倒立、放大的虚像4．下列有关光学元件的说法中，正确的是A．物体经小孔成的像是正立的、缩小的实像B．当我们逐渐靠近穿衣镜时，镜中的像也逐渐变大C．清澈的河底，看起来变浅了是由于光的折射现象D．有的同学不注意保护眼睛，形成近视眼后需要戴凸透镜矫正5．用显微镜和望远镜观察物体时，关于像的倒正，以下说法正确的是（　　）A．用显微镜观察时像是正立的，用天文望远镜观察时像是倒立的；B．用显微镜观察时像是正立的，用天文望远镜观察时像也是正立的；C．用显微镜观察时像是倒立的，用天文望远镜观察时像是正立的；D．用显微镜观察时像是倒立的，用天文望远镜观察时像也是倒立的6．一束光线从空气斜射入玻璃中会发生折射，当入射角减小时，折射角（　　）A．逐渐减小，但总小于入射角 B．逐渐增大C．逐渐减小，但总大于入射角 D．保持不变7．如图，正确表示了从空气进入水中的光路图是（　　）A． B． C． D．8．一个物体在凸透镜前30cm处时，在屏上成一倒立放大的像，则凸透镜的焦距f为A．15cm 15cm C．f < 15cm D．f > 30cm9．放在凸透镜主光轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是A．凸透镜可以对光线起反射作用B．凸透镜只对平行于主光轴的光线起会聚作用C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用D．通过凸透镜后的光线发散程度比原来小，仍然是会聚10．如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜3Ocm 时，重新调节光屏的位置，清晰可得A．倒立缩小的实像B．倒立等大的实像C．倒立放大的实像D．正立放大的虚像11．张强同学在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像．由此判断，他所用凸透镜的焦距（　　）A．一定大于20cm B．一定在10cm到16cm之间C．一定小于8cm D．一定在8cm到10cm之间12．如今武汉的很多街口都安装了360°高清晰摄像头，由公安局实施24小时监控，来保护人民的安全。摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节。如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在F处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是（　　）A．如果该人远离镜头，镜头的焦点可能变在b点B．如果该人远离镜头，镜头的焦点可能变在a点C．如果该人靠近镜头，镜头的焦点可能变在b点D．如果该人靠近镜头，镜头的焦点可能变在c点二、填空题13．透镜是利用光的折射规律制成的，如图所示，对光有会聚作用的有 ，对光有发散作用的有 。14．正常眼睛观察近处物体最清晰而又不疲劳的距离大约是 cm，这个距离叫明视距离；预防近视眼的措施之一，就是读写时眼睛与书本的距离应保持在明视距离．15．近期流行的“自拍神器”给旅行者自拍带来方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以 物距，减小人像的大小，从而 取景范围，取得更好的拍摄效果．（均选填“增大”或“减小”）16．当光从水斜射入空气中时，折射角 入射角；当光从空气垂直射入玻璃时，折射角 入射角．（均选填“大于”、“等于”或“小于”）17．如图所示，请你回答下列问题图中所用的光学仪器是 透镜，能够成一个放大的图象的原因是物体距离 透镜 时，成一个 立、 的 像．  18．圆形鱼缸里养了条金鱼，从斜上方看和从侧面看大小、位置都不一样，它们都是鱼缸里的鱼反射的光折射形成的 像，与实际的鱼相比，从斜上方看到的鱼是 (填“放大”、“等大”或“缩小”)的，位置稍 (填“高”或“低”)，从侧面看到的鱼是 (填“放大”、“等大”或“缩小”)的．19．如图所示为一种光学显微镜，其中目镜和物镜都是由 制成的，在光线较弱的情况下，反光镜可以选用 （选填：“平面镜”、“凹面镜”）．20．在“探究凸透镜成像规律”的试验中，将焦距为10cm的凸透镜放置在光具座的50cm刻度处，在20cm刻度处放置一支点燃的蜡烛，如图所示，此时烛焰通过透镜能成一个倒立缩小的像，为验证这个像是否为实像，需用 在图中B、C两点间移动找像，若将蜡烛移到光具座的45cm刻度处，应从 点一侧（填“A”或“F”）观察才能看到正立放大的烛焰像。21．如图所示，一束激光射到空水槽底部O点，形成一个光斑．向水槽中注入适量水后，水槽底部光斑移动到O点的 （填“左”或“右”）侧．继续沿水槽壁缓慢注水，在此过程中，折射角将 （填“增大”“减小”或“不变”）．一家汽车美容店的门口，贴着如图乙所示的“爱车小贴士”，这是因为留在车身上的水滴相当于 镜，使太阳光 在车身局部形成高温，使车漆失去光泽．  三、作图题22．画出图所示的折射光线的入射光线。23．在图中，画出光线经凸透镜折射后的光路图。( )24．在图所示的虚线框内画出适当的透镜．( )四、实验题25．如图所示，将焦距为10厘米的凸透镜置于光具座的C点处，蜡烛、光屏分置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在 高度，以保证烛焰的像能成在光屏 。将蜡烛置于A点，应在 间移动光屏找像（选填“CD”、“DE”或“EF”），直至光屏上的像最清晰；将蜡烛移至B点，移动光屏找像，光屏上的像将 （选填“变大”、“不变”或“变小”）。26．小明喝水时，偶然发现透过水面看不见玻璃水杯外侧的手指．他感到很惊奇：玻璃和水都是透明物质，为什么光却不能透过呢？小明决定找出原因．下面是小明的探究过程： 根据光经过的路径，首先想到了这种现象与光的折射有关．为此他根据光从水中射向空气的光路进行了推测，如图所示．光从水中斜射入空气时，折射角大于入射角，当入射角逐渐增大时，折射角也逐渐增大．那么，当入射角增大到某一值时，会不会…… (1)小明的推测是 ． (2)小明为了验证自己的推测，进行了如图所示的实验．实验过程中逐渐增大激光笔射向水面的入射角的角度，当增大到某一角度时，小明观察到 ，证实了自己的推测 ． (3)当光从空气射向水中时，也会出现“看不见”的现象吗？说出你的观点并解释： ．27．在“研究凸透镜成像条件”的实验中，（1）在光具座上依次摆放 、 、 ，并调节使它们的中心大致在 ，这样做目的是 ．（2）如图所示，在a， b，c，d、e五点中，①把烛焰放在 点上，可以成正立、放大的虚像．②把烛焰放在 点上，所成的像最小．③把烛焰放在 点上是属于照相机原理．④把烛焰放在 点上是属于投影仪原理．（3）在继续研究过程中发现，无论怎样移动光屏，在光屏上都不能形成蜡烛的像，其原因可能是（_______）A．蜡烛放在凸透镜的二倍焦距以内     B．蜡烛放在凸透镜的焦距以内C．蜡烛放在凸透镜的二倍焦距以外     D．蜡烛放在凸透镜的焦距以外28．小军和小民班的同学在老师的指导下，用图甲所示的装置“探究凸透镜成像的规律”．（1）他们按照图甲所示安装各种器材后，点燃蜡烛，应先调节烛焰、凸透镜和光屏的高度，使三者的中心大致在 ．（2）实验小组依次选取了不同的物距分别进行实验，同时记录下相关实验数据和观察到的成像情况，如下表．探究实验记录表（凸透镜焦距f=10cm）分析表中数据可知：当物距大于2倍焦距时，凸透镜成倒立、 的实像；如果将蜡烛移动到距离凸透镜15 cm处，凸透镜所成的像是 ；此像 （选填“能”或“不能”）用光屏承接．（3）进一步分析实验数据和观察到的成像情况：凸透镜可以成实像也可以成虚像，二者成像特点的不同是 ．（4）实验时同学们发现，在观察光屏上清晰的烛焰像的过程中，随着蜡烛的燃烧，光屏上的像向 （选填“上”或“下”）移动．（5）小明学完“凸透镜成像规律”之后，用凸透镜看“照相机”三个字，并在笔记本上画出了如图乙所示的实验现象，其中 图是画错的， 图反映了放大镜的成像原理．五、综合题29．阅读《眼睛和眼镜》回答问题。眼睛和眼镜如果有人说“年轻得了近视，老了就不会老花眼了”，你觉得对吗？近视是由于角膜或晶状体的屈光力过强，或者是眼轴过度延长，从而导致外界光线经过眼睛的屈光系统折射之后，而是聚焦在视网膜前，造成视网膜上投影模糊不清，看近处的事物相对清晰。老花眼则是由于年龄因素引起晶状体弹性降低，睫状肌的调节功能减退，眼睛无法聚焦在近处的物体上，导致患者近视力下降，属于一种生理性的衰退现象。主要表现是看远处的事物清晰一句话来说，“老花”涉及的是眼睛的调节能力，而“近视”指的是眼睛的屈光状态，当然不存在“有近视不老花”、“有老花无近视”这样的说法了。如果一个人既是近视眼，又是老花眼，就要佩戴两副眼镜现在有一款眼镜，集近视眼镜和老花眼镜功能于一身，给人们带来极大的便利。这款眼镜叫渐进多焦点眼镜，镜片不同区域有不同焦点、不同度数，一般分四个区域：远用区域A、近用区域B、渐进区域C、左右变形区D（也可称周边区或模糊区）A区，用于看清远处物体。B区，用于看清近处物体。C区，是一个自上而下规律变化的区域，用于看清中间距离的物体。D区，是度数变化区域，通过该区域看东西会感到模糊有了这款眼镜，无论是在户外眺望远方，还是在家中看书学习请根据上述材料，回答下列问题：（1）近视眼的人眼睛不会花，这种说法是 的（选填“正确”或“不正确”）；（2）近视眼镜属于 透镜（选填“凸”或“凹”）；对光线有 （选填“会聚”或“发散”）作用；（3）渐进多焦点眼镜A区镜片相当于 眼镜（选择“近视”或“老花”）。实验次数物体到凸透镜距离（物距u/cm）像的放大或缩小像的正立或倒立像的虚实130缩小倒立实像225缩小倒立实像320等大倒立实像416放大倒立实像512放大倒立实像68放大正立虚像74放大正立虚像
