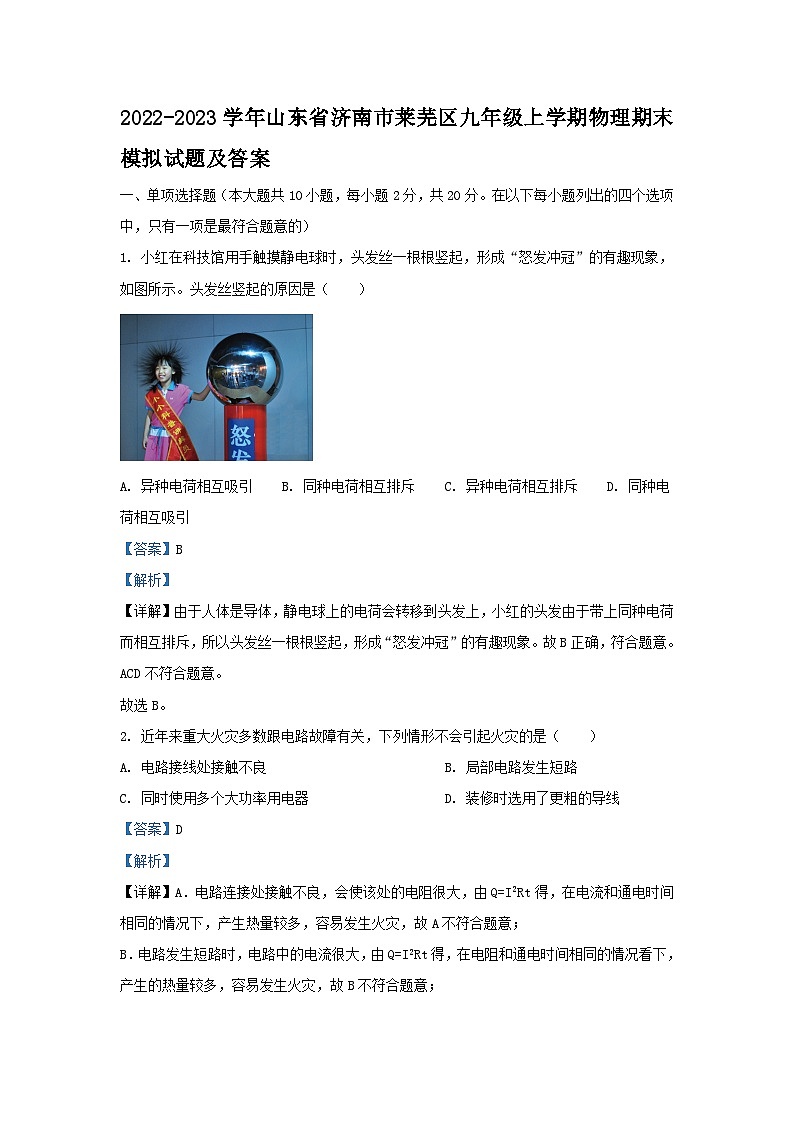

2022-2023学年山东省济南市莱芜区九年级上学期物理期末模拟试题及答案

这是一份2022-2023学年山东省济南市莱芜区九年级上学期物理期末模拟试题及答案，共17页。试卷主要包含了单项选择题，多项选择题等内容，欢迎下载使用。
1. 小红在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣现象，如图所示。头发丝竖起的原因是（ ）
A. 异种电荷相互吸引B. 同种电荷相互排斥C. 异种电荷相互排斥D. 同种电荷相互吸引
【答案】B
【解析】
【详解】由于人体是导体，静电球上的电荷会转移到头发上，小红的头发由于带上同种电荷而相互排斥，所以头发丝一根根竖起，形成“怒发冲冠”的有趣现象。故B正确，符合题意。ACD不符合题意。
故选B。
2. 近年来重大火灾多数跟电路故障有关，下列情形不会引起火灾的是（ ）
A. 电路接线处接触不良B. 局部电路发生短路
C. 同时使用多个大功率用电器D. 装修时选用了更粗的导线
【答案】D
【解析】
【详解】A．电路连接处接触不良，会使该处的电阻很大，由Q=I2Rt得，在电流和通电时间相同的情况下，产生热量较多，容易发生火灾，故A不符合题意；
B．电路发生短路时，电路中的电流很大，由Q=I2Rt得，在电阻和通电时间相同的情况看下，产生的热量较多，容易发生火灾，故B不符合题意；
C．同时使用大功率的用电器，由得，电路中的电流会很大，由Q=I2Rt得，在电阻和通电时间相同的情况看下，产生的热量较多，容易发生火灾，故C不符合题意；
D．使用比规定规格更粗的导线，可以减小导线的电阻，减少导线上的电热损耗，不会造成电流的更大变化，不会发生火灾，故D符合题意。
故选D。
3. 在生产和生活过程中，存在着各种各样的能量转化过程。下表列举了一些实例，表中的空白项填写全部正确的是（ ）
A. ①电能 ②化学能 ③电能 ④内能
B. ①电能 ②内能 ③电能 ④内能
C. ①化学能 ②化学能 ③电能 ④内能
D. ①化学能 ②机械能 ③内能 ④电能
【答案】A
【解析】
【分析】
【详解】ABCD．太阳能电池利用太阳能发电的，故是太阳能转化为电能；火力发电是燃料燃烧，将燃料的化学能转化为电能；电饭锅是利用电流的热效应工作，将电能转化为内能。
故A正确，BCD错误。
故选A。

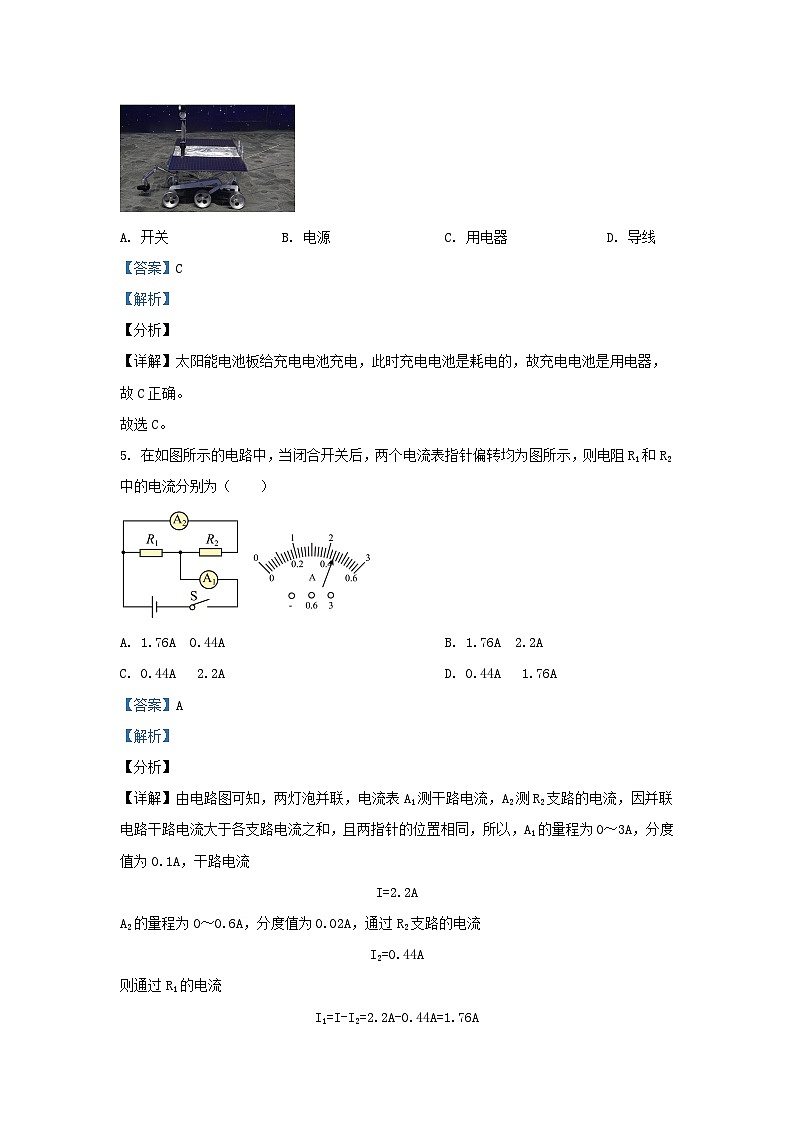

4. 2019年1月3日“嫦娥四号”探测器在月球背面成功降落，“玉兔二号”巡视器与“嫦娥四号”着陆器分离时，“玉兔二号”巡视器上的太阳能电池板给充电电池充电，充电电池相当于简单电路上的（ ）
A. 开关B. 电源C. 用电器D. 导线
【答案】C
【解析】
【分析】
【详解】太阳能电池板给充电电池充电，此时充电电池是耗电的，故充电电池是用电器，故C正确。
故选C。
5. 在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图所示，则电阻R1和R2中的电流分别为（ ）
A. 1.76A 0.44AB. 1.76A 2.2A
C. 0.44A 2.2AD. 0.44A 1.76A
【答案】A
【解析】
【分析】
【详解】由电路图可知，两灯泡并联，电流表A1测干路电流，A2测R2支路的电流，因并联电路干路电流大于各支路电流之和，且两指针的位置相同，所以，A1的量程为0～3A，分度值为0.1A，干路电流
I=2.2A
A2的量程为0～0.6A，分度值为0.02A，通过R2支路的电流
I2=0.44A
则通过R1的电流
I1=I-I2=2.2A-0.44A=1.76A
故BCD不符合题意，A符合题意。
故选A。
6. 小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（ ）
A. 电流表可能被烧坏B. 电流表不会被烧坏
C. 两表都不会被烧坏D. 两表都可能被烧坏
【答案】A
【解析】
【分析】
【详解】由图可知，电流表与电压表和灯泡并联，使电压表和灯泡短路，电压表和灯泡中没有电流流过不会烧坏，电流表直接接在电源两端，形成短路，会烧坏电流表和电源，故A正确，BCD错误。
故选A。
7. 正常工作时的电取暖器，它的发热管发红发热，而与之相串联的电源线却不怎么热，这是因为（ ）
A. 电源线的电阻远小于发热管的电阻B. 电源线的散热效果比发热管好得多
C. 电源线的绝缘隔热性能比发热管好D. 通过电源线的电流小于发热管电流
【答案】A
【解析】
【详解】发热管与电源线串联所以电流相等、通电时间相同，电源线的电阻远小于发热管的电阻，由可知，发热管上产生的热量比电源线要多，故A项符合题意，BCD项不符合题意。
故选A．
8. 做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（ ）
A. 不能将电火锅的金属外壳和大地相连B. 会造成家庭电路中的电流过大，空气开关跳闸
C. 电火锅可以工作，没有安全隐患D. 会使两孔插座短路
【答案】A
【解析】
【分析】
【详解】AC．电火锅使用三脚插头，上端的一脚和金属外壳相连，插入三孔插座时，金属外壳接地，可以防止因用电器外壳漏电而触电。如果把三脚插头插在两孔插座上，一旦金属外壳带电，当人接触时会发生触电事故，故A符合题意，C不符合题意；
BD．家庭电路中两孔插座接入一个电火锅，不会造成家庭电路中的电流过大，也不会使两孔插座短路，故BD不符合题意。
故选A。
9. 细心地小明发现：电炉子的连接导线较粗、较短，而电炉丝较细、较长。通电后，电炉丝热的发红，而电炉子的连接导线却不太热。根据这一现象能提出的、最有探究价值且易于探究的问题是（ ）
A. 电流通过电炉丝产生的热量与电阻有什么关系？
B. 电流通过导体产生的热量与电流有什么关系？
C. 电流通过导体产生的热量与哪些因素有关？
D. 电流通过导体产生的热量与电阻有什么关系？
【答案】D
【解析】
【详解】电炉在使用时，电炉丝和导线串联
I电炉丝=I导线
通电时间t相同，因为R电炉丝远大于R导线，根据焦耳定律Q=I2Rt，所以在电流和通电时间一定时，电流通过导体产生的热量跟导体的电阻成正比，电流产生的热量
Q电炉丝＞Q导线
因此电炉丝热得发红，而与其相连的导线却几乎不热。根据这一现象能提出的、最有探究价值且易于探究的问题是电流通过导体产生的热量与电阻有什么关系？
故选D。
10. 如图所示，图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R 是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（ ）
A. 体温越低，R 的阻值越小B. 体温越低，电压表示数越大
C. 体温变化不影响电压表示数D. 体温越高，电压表示数越大
【答案】D
【解析】
【详解】A．由丙图可知，体温越低，R的阻值越大，故A错误；
BCD．由乙图知两电阻串联，电压表测电阻R0两端的电压，体温越高，由图丙知，红外线热敏电阻越小，由分压原理，热敏电阻的电压越小，根据串联电路电压的规律，R0两端的电压越大，电压表示数越大，故BC错误，D正确。
故选D。
二、多项选择题（本大题共5小题，每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目的要求。不选、错选不得分；只选对1个选项得2分；选对2个或2个以上选项但没有选全得3分；选出全部正确选项得4分。）
11. 下列各物理量的估测，最接近实际的是（ ）
A. 对人体有安全电压大约为36V
B. 触电时电流超过10mA就会有生命危险
C. 电压力锅正常工作电流约为5A
D. 电视机正常工作时的电功率约为1000W
【答案】BC
【解析】
【详解】A．不超过36V的电压为人体的安全电压，故A不符合题意；
B．明确安全电压为不高于36V的电压，在体表干燥时人体的电阻约为3600Ω左右，由欧姆定律可知，通过人体的电流
所以触电时电流超过10mA就会有生命危险，故B符合题意；
C．电压力锅的电功率约为1100W，正常工作时的电流约为
故C符合题意；
D．电视机正常工作时的电功率约为100W，故D不符合题意。
故选BC。
12. 正是在一代又一代科学家不懈努力下，物理学才取得了一个又一个突破性进展。下列有关物理发展的叙述正确的是（ ）
A. 安培是第一位通过实验证明了电流周围存在磁场的科学家
B. 欧姆通过大量的艰苦实验最先得到了电流与电压电阻的关系
C. 法拉第通过大量实验探究，揭示了磁场产生电流的条件规律
D. 焦耳确定了电流产生的热量跟电流、电阻和通电时间的关系
【答案】BCD
【解析】
【详解】A．第一位通过实验证明了电流的周围存在磁场的科学家是奥斯特，故A错误；
B．欧姆通过大量的艰苦实验最先得到了电流与电压电阻的关系，即得出欧姆定律，故B正确；
C．法拉第通过大量实验探究，揭示了磁场产生电流的条件规律，即电磁感应现象，故C正确；
D．焦耳确定了电流产生的热量跟电流、电阻和通电时间的关系，即焦耳定律，故D正确。
故选BCD。
13. 牙齿健康问题，越来越得到重视，电动牙刷已经成为了一款比较受欢迎的小家电，如图所示，关于电动牙刷下列说法正确的是（ ）
A. 使用电动牙刷的过程中电能主要转化为机械能
B. 电动牙刷里的电动机工作原理是电流的热效应
C. 在给电池充电时牙刷内的电池相当于电源
D. 电动牙刷上的指示灯主要是超导材料制成
【答案】A
【解析】
【详解】AB．电动牙刷的主要工作部分是电动机，电动机的工作原理是通电导体在磁场中受力运动，其工作时消耗电能转化为机械能，故A正确，B错误；
C．在给电池充电时电池需要消耗电能，故电池相当于用电器，故C错误；
D．电动牙刷上的指示灯主要是半导体材料制成，故D错误。
故选A。
14. 如图所示的串联电路中，闭合开关时发现比亮，则（ ）
A. 通过L1的电流大于通过L2的电流
B. L1两端的电压大于L2两端的电压
C. L1的实际功率大于L2的实际功率
D. L1的额定功率大于L2的额定功率
【答案】BC
【解析】
【详解】A．由于两灯串联在电路中，所以通过小灯泡的电流相同，故A不符合题意；
B．根据，闭合开关时发现比亮，则L1的实际功率大于L2的实际功率，通过小灯泡的电流相同，则L1两端的电压大于L2两端的电压，故B符合题意；
CD．灯泡的亮度由实际功率决定，实际功率越大，则越亮，与额定功率无关，闭合开关时发现比亮，则L1的实际功率大于L2的实际功率，故C符合题意，D不符合题意。
故选BC。
15. 关于如图所示的四个情境，下列说法中正确的是（ ）
A. 用毛皮摩擦过两根橡胶棒靠近时，会相互排斥
B. 图中自由电子的定向移动方向为电流方向
C. 开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D. 用橡胶棒把验电器A和B连接起来，B的金属箔会张开
【答案】AC
【解析】
【详解】A．两根用毛皮摩擦过的橡胶棒相互靠近时，它们会因为带同电荷而相互排斥，故A正确；
B．由于自由电子带负电，而我们规定正电荷的定向移动方向为电流方向，故图中自由电子的定向移动的反方向为电流方向，故B项错误；
C．开关闭合后，用导线触接L2两端时， L2短路，故L1发光，L2不发光，故C项正确；
D．由于橡胶棒是绝缘体，故用橡胶棒把验电器A和B连接起来，B的金属箔不会张开，故D项错误。
故选AC。
第Ⅱ卷（非选择题：共60分）
三、（本大题包括5小题）
16. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是 ________ V，电池的正极是 ________ （选填“锌片”或“铜片”）．
【答案】 ① 0.6 ②. 铜片
【解析】
【分析】
【详解】由题图，电压表所用量程为0~3V，故一个大格表示1V，一个小格为0.1V，此时电压表的读数为0.5V．铜片接电压表“+”接线柱，所以电池的正极是铜片．
17. 某些物质在温度很低时，_______变为零，这就是超导现象。电子研发中心能够制造出常温下的超导体，它可以在________（选填序号：A．用作电吹风的电热丝，B．用作滑动变阻器的线圈，C．用作输电线中的电缆）情境中得到应用。
【答案】 ①. 电阻 ②. C
【解析】
【分析】
【详解】[1]超导现象是当导体的温度降至某一低温时，它的电阻突然变为零的一种现象。
[2]超导体电阻是零，所以超导体不会将电能转化成内能，不会产生电热。利用电流热效应工作的电器设备以及滑动变阻器都不能用超导材料制作。正因为超导体无法将电能转化为内能，所以用于发电、做输送电力的电缆是非常好的材料，可以大大降低电能的损耗，故选C。
18. 冬季空气非常干燥，汽车在长途行驶过程中，车身与空气摩擦带上电荷，汽车上会吸附很多灰尘，是因为带电体具有___________的性质，为了避免人触摸车门时因放电带来的不适感，通常会在车尾安装一个用特殊材料制成的“橡胶条”（如图所示），该“橡胶条”是___________体。
【答案】 ①. 吸引轻小物体 ②. 导
【解析】
【分析】
【详解】[1]汽车上会吸附很多灰尘，是因为带电体具有吸引轻小物体的性质。
[2] 该“橡胶条”是导体，将电荷转移到大地，这样就避免人触摸车门时因放电带来的不适感。
19. 石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是______（选填“导体”或“绝缘体”），飘落到供电设备上会造成电路______（选填“断路”或“短路”），从而使供电系统瘫痪。
【答案】 ①. 导体 ②. 短路
【解析】
【分析】
【详解】[1][2]石墨丝中含有石墨，它是导体，飘落到供电设备上时，会造成短路，从而使电源损坏，供电系统瘫痪。
20. 在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造，进校人员，在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，完成电路图。

【答案】
【解析】
【详解】进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，即两个开关同时闭合电路才能接通，只闭合其中任一开关，电路不能连通，故两开关串联后再与电动机串联；为了用电的安全，开关应接在用电器和火线之间，如图所示

21. 某种电子测温枪靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪的显示屏显示被测者温度；在环境光线较暗看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；在测温开关S1断开时，闭合开关S2，灯泡L不发光，请设计一个符合电路要求的电路图。
【答案】
【解析】
【详解】由题意可知，闭合开关S1，只有热敏电阻R工作，再闭合开关S2，灯泡L发光，开关S1断开时闭合开关S2，灯泡L不发光，说明S1在干路上，S2在灯泡所在的支路上。电路图如图所示：
22. 某用电器正常工作10分钟，消耗的电能是24000J，该用电器的的定功率是多少？
【答案】40W
【解析】
【详解】解：该用电器的的定功率是
答：该用电器的的定功率是40W。
23. （1）标有“220V；800W”的电热器，正常工作1.25h消耗的电能为多少？
（2）如图所示电路中电源电压不变，灯泡L上标有“6V；3W”字样，电阻R的阻值为8Ω，闭合开关S后，灯泡正常发光。通过计算回答：
①灯泡正常发光时的电流；
②电源电压；
③整个电路1min消耗的电能。
【答案】（1）；（2）①0.5A；②10V；③300J
【解析】
【详解】解：（1）电热器正常工作1.25h消耗的电能为
（2）①灯泡正常发光时的电流为
②灯泡正常发光时的电阻为
灯泡L和R串联，则电源电压为
③整个电路1min消耗的电能为
答：（1）标有“220V；800W”的电热器，正常工作1.25h消耗的电能为；
（2）①灯泡正常发光时电流为0.5A；
②电源电压为10V；
③整个电路1min消耗的电能为300J。
24. 如图所示，电源电压为8V保持不变，电阻R1=40Ω，闭合开关后，电流表的示数为0.6A；求：
（1）通过电阻R1的电流；
（2）电阻R2的电功率；
（3）通电5min，电阻R1产生的热量。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）并联电路中各支路电压都等于电源电压，所以通过电阻R1的电流为
（2）根据并联电路电流规律，通过电阻R2的电流为
则电阻R2的电功率为
（3）根据焦耳定律，通电5min，电阻R1产生的热量为
答：（1）通过电阻R1的电流为；
（2）电阻R2的电功率为；
（3）通电5min，电阻R1产生的热量为。
25. 小明设计了图甲电路探究串联电路电流的特点。
（1）在连接电路时，开关必须______；
（2）电流表未接入电路时指针位置如图乙所示，需要对电流表进行的操作是______；
（3）小明调整正确后连接好电路，闭合开关，发现指针偏转到图丙位置，为了准确测量，接下来进行的操作是______；
（4）小明做了一组实验，测量数据如下表。此表格设计存在问题是______。此实验设计存在问题是______。
【答案】 ①. 断开 ②. 调零 ③. 断开开关，换用的量程 ④. 缺少单位 ⑤. 实验次数太少，结论不具有普遍性
【解析】
【详解】（1）[1]连接电路时，为了保护电路，防止接连过程中产生错误或意外情况，所以开关应该断开。
（2）[2]使用前电流表指针要指在零刻度线，所以电流表未接入电路时指针不在零刻度线时应该调零。
（3）[3]根据图丙所示，其接入是0~3A的量程，分度值为0.1A，所以读数为0.2A。读数小于0.6A，所以为了提高读数的精确度，当电路中的电流小于0.6A时，应选用0~0.6A量程。所以操作应为断开开关，将电流表改接到0~0.6A的量程。
（4）[4]所有物理量都应该注明单位，所以此表格存在问题是缺少单位。
[5]一次实验就得结论，其结论不具普遍性，所以此实验设计存在的问题是实验次数少，具有偶然性。
26. 如图所示，某实验小组测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2，实验数据记录在表中：
（1）该小组由此得出串联电路的总电压与各部分电压的关系是______（用题中物理量符号表示）；
（2）实验过程中，若L1灯丝断了，观察到电压表V1示数为______（用题中物理量符号表示）；
（3）该实验还有待改进，请写出其中一点：______。
【答案】 ①. U =U1+U2 ②. 2.6V ③. 换不同规格的小灯泡再进行多次实验
【解析】
【详解】（1）[1]由图表可知，该小组由此得出串联电路的总电压与各部分电压的关系是
2.6V=1.3V+1.3V
即
U U1+U2
（2）[2]实验过程中，若L1灯丝断了，电压表V1与L2串联，显示的是电源的电压，电压表V1示数应为2.6V，即U1=2.6V；
（3）[3] 探究串联电路的电压特点，为了寻找普遍规律，该实验还有待改进，电路中换不同规格的小灯泡再进行多次实验。
27. 下面是“探究电流与电压的关系”的实验。
(1)小军首先选用了一个阻值为15Ω的电阻器开始连接实验电路，上图所示是他已经连接的部分实验电路，小军在连接实验电路时，操作上出现的错误是______；
(2)请你用笔画线代替导线在答题卡上将实物电路连接完整；______
(3)连接完实验电路，检查无误后，闭合开关，电路工作正常，过段时间后，突然发现一个电表的示数变为零，而另一个电表的示数变大，若此时实验电路中只有一处出现故障，则可能的情况是______。
A.电阻器短路，电压表示数为零 B.电阻器开路，电流表示数为零
C.变阻器短路，电压表示数为零 D.变阻器开路，电流表示数为零
【答案】 ①. 没有断开开关 ②. ③. AB
【解析】
【详解】(1)[1]小军在连接实验电路时，操作上出现的错误是开关没有断开。
(2)[2]电流表要串联在电路中，电压表要并在电阻两端，如下图所示：
(3)[3] A．若电阻器短路，则电压表示数为零，电阻减小，电流增大，电流表示数变大，故A符合题意；
B．若电阻器开路，则电压表串联在电路中，示数接近电源电压，电压表电阻过大，电流表无示数，故B符合题意；
C．若变阻器短路，电流表和电压表都会有示数，故C不符合题意；
D．若变阻器开路，电流表和电压表都会无示数，故D不符合题意。
故选AB。实例
能量转化
太阳能电池
太阳能
转化为
①
火力发电站
②
电能
电饭锅做饭
③
④
IA
IB
IC
0.20
0.20
0.20
U/V
U1/V
U2/V
2.6
1.3
1.3
