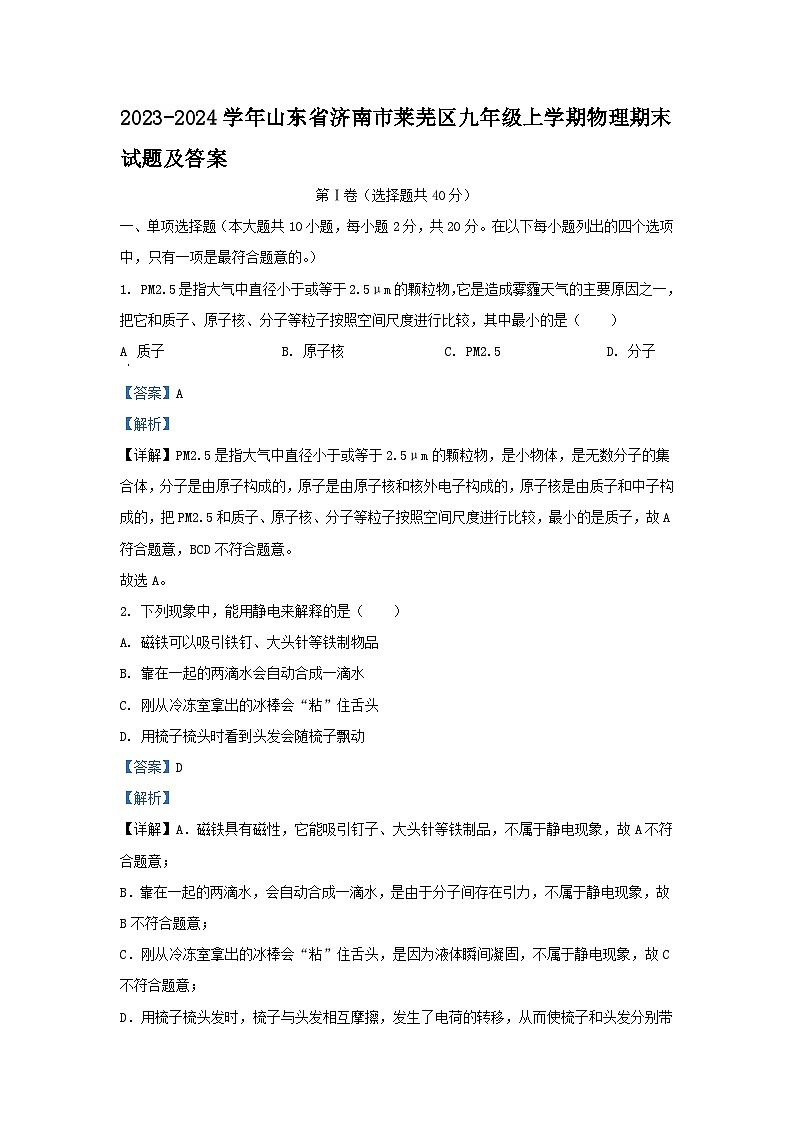

2023-2024学年山东省济南市莱芜区九年级上学期物理期末试题及答案

这是一份2023-2024学年山东省济南市莱芜区九年级上学期物理期末试题及答案，共19页。试卷主要包含了单项选择题，多项选择题，非选择题等内容，欢迎下载使用。

一、单项选择题（本大题共10小题，每小题2分，共20分。在以下每小题列出的四个选项中，只有一项是最符合题意的。）
1. PM2.5是指大气中直径小于或等于2.5μm的颗粒物，它是造成雾霾天气的主要原因之一，把它和质子、原子核、分子等粒子按照空间尺度进行比较，其中最小的是（ ）
A 质子B. 原子核C. PM2.5D. 分子
【答案】A
【解析】
【详解】PM2.5是指大气中直径小于或等于2.5μm的颗粒物，是小物体，是无数分子的集合体，分子是由原子构成的，原子是由原子核和核外电子构成的，原子核是由质子和中子构成的，把PM2.5和质子、原子核、分子等粒子按照空间尺度进行比较，最小的是质子，故A符合题意，BCD不符合题意。
故选A。
2. 下列现象中，能用静电来解释的是（ ）
A. 磁铁可以吸引铁钉、大头针等铁制物品
B. 靠在一起的两滴水会自动合成一滴水
C. 刚从冷冻室拿出的冰棒会“粘”住舌头
D. 用梳子梳头时看到头发会随梳子飘动
【答案】D
【解析】
【详解】A．磁铁具有磁性，它能吸引钉子、大头针等铁制品，不属于静电现象，故A不符合题意；
B．靠在一起的两滴水，会自动合成一滴水，是由于分子间存在引力，不属于静电现象，故B不符合题意；
C．刚从冷冻室拿出的冰棒会“粘”住舌头，是因为液体瞬间凝固，不属于静电现象，故C不符合题意；
D．用梳子梳头发时，梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异种电荷而互相吸引，这是静电现象，故D符合题意。
故选D。

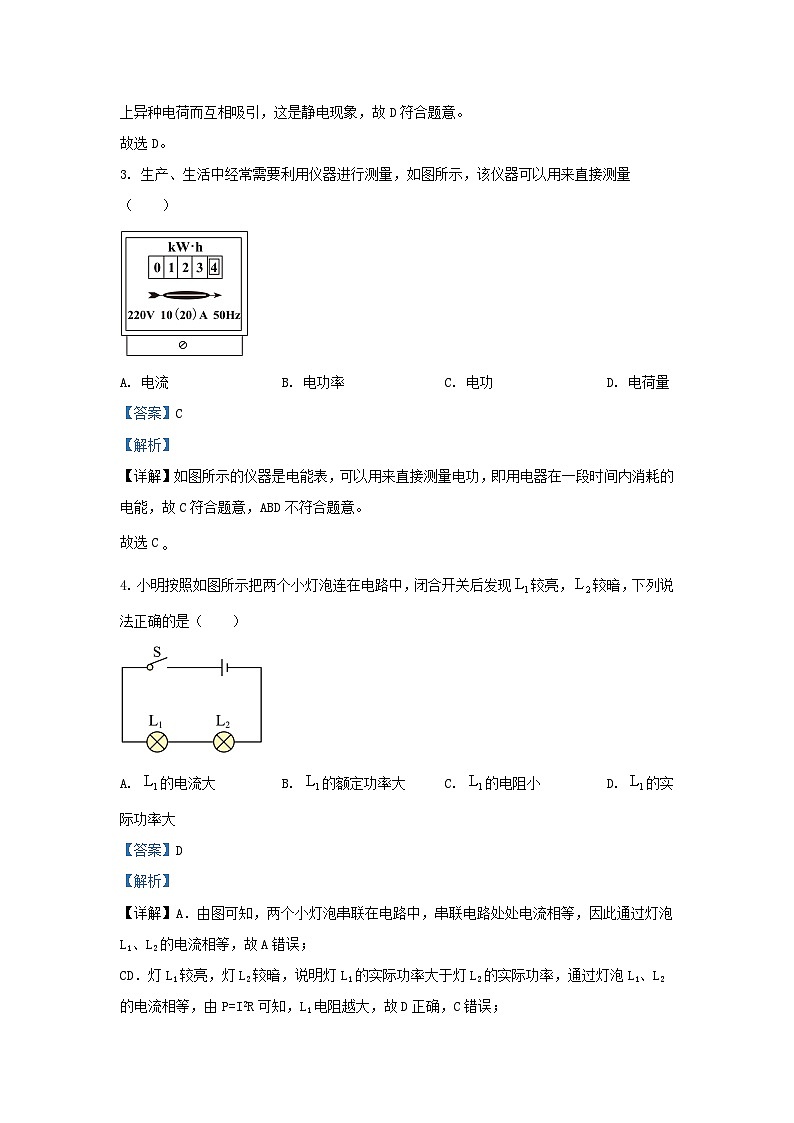

3. 生产、生活中经常需要利用仪器进行测量，如图所示，该仪器可以用来直接测量（ ）
A. 电流B. 电功率C. 电功D. 电荷量
【答案】C
【解析】
【详解】如图所示的仪器是电能表，可以用来直接测量电功，即用电器在一段时间内消耗的电能，故C符合题意，ABD不符合题意。
故选C
4. 小明按照如图所示把两个小灯泡连在电路中，闭合开关后发现较亮，较暗，下列说法正确的是（ ）
A. 的电流大B. 的额定功率大C. 的电阻小D. 的实际功率大
【答案】D
【解析】
【详解】A．由图可知，两个小灯泡串联在电路中，串联电路处处电流相等，因此通过灯泡L1、L2的电流相等，故A错误；
CD．灯L1较亮，灯L2较暗，说明灯L1的实际功率大于灯L2的实际功率，通过灯泡L1、L2的电流相等，由P=I2R可知，L1电阻越大，故D正确，C错误；

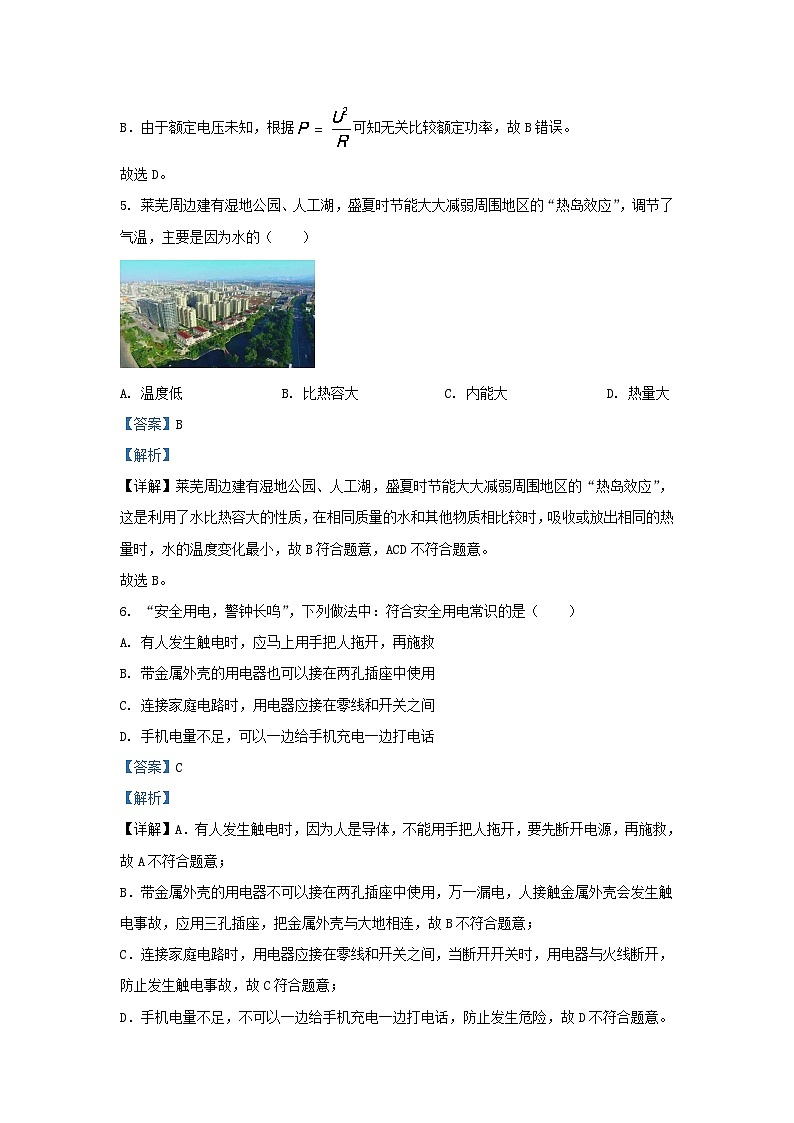

B．由于额定电压未知，根据可知无关比较额定功率，故B错误。
故选D。
5. 莱芜周边建有湿地公园、人工湖，盛夏时节能大大减弱周围地区的“热岛效应”，调节了气温，主要是因为水的（ ）
A. 温度低B. 比热容大C. 内能大D. 热量大
【答案】B
【解析】
【详解】莱芜周边建有湿地公园、人工湖，盛夏时节能大大减弱周围地区的“热岛效应”，这是利用了水比热容大的性质，在相同质量的水和其他物质相比较时，吸收或放出相同的热量时，水的温度变化最小，故B符合题意，ACD不符合题意。
故选B。
6. “安全用电，警钟长鸣”，下列做法中：符合安全用电常识的是（ ）
A. 有人发生触电时，应马上用手把人拖开，再施救
B. 带金属外壳的用电器也可以接在两孔插座中使用
C. 连接家庭电路时，用电器应接在零线和开关之间
D. 手机电量不足，可以一边给手机充电一边打电话
【答案】C
【解析】
【详解】A．有人发生触电时，因为人是导体，不能用手把人拖开，要先断开电源，再施救，故A不符合题意；
B．带金属外壳的用电器不可以接在两孔插座中使用，万一漏电，人接触金属外壳会发生触电事故，应用三孔插座，把金属外壳与大地相连，故B不符合题意；
C．连接家庭电路时，用电器应接在零线和开关之间，当断开开关时，用电器与火线断开，防止发生触电事故，故C符合题意；
D．手机电量不足，不可以一边给手机充电一边打电话，防止发生危险，故D不符合题意。
故选C。
7. 如图所示是一款智能“运动手环”，其原理是一段密闭的空心塑料管内有一块小磁铁，管外绕着线圈。戴着这种手环走路时，磁铁在管内反复运动，线圈中便会产生电流，液晶屏就会显示运动的步数。下列选项中与其工作原理相同的是（ ）
A. 司南
B. 电磁起重机
C. 发电机
D. 电动机
【答案】C
【解析】
【详解】A．根据“运动手环”的特点可知，当塑料管运动时，磁铁在管中反复运动，切割磁感线而产生感应电流。其基本原理是电磁感应，产生电流的过程中将机械能转化成了电能。司南是利用磁体受地磁场的作用指南指北的性质，故A不符合题意；
B．电磁起重机主体是电磁铁，利用电流的磁效应，故B不符合题意；
C．发电机的工作原理是电磁感应现象，故C符合题意；
D．电动机的工作原理是通电导体在磁场中受力运动，故D不符合题意。
故选C。
8. 冬天人们常用小太阳取暖，小明发现家中的小太阳热的发红，而连接导线却不太热。他上网查了一下，发现小太阳的电炉丝是以铁铬铝、镍铬电热合金丝为原料，而连接导线是以铜为原料，细心的他又观察到小太阳的电热丝较细、较长，连接导线却较粗、较短。根据以上现象，他提出了四个问题，其中最有探究价值且易于探究的问题是（ ）
A. 电流通过导体产生的热量与哪些因素有关系
B. 电流通过导体产生的热量与导体的电阻有什么关系
C. 电流通过导体产生的热量跟导体的材料有什么关系
D. 电流通过电热丝产生的热量与导体的横截面积有什么关系
【答案】B
【解析】
【详解】电阻丝越短，越粗，其电阻就越小，连接导线较粗、较短，说明连接导线的电阻小，小太阳的电热丝的电阻大；连接导线与小太阳的电热丝串联，电流相同；通电后，通电时间相同，小太阳热的发红，而连接导线却不太热，说明小太阳的电热丝产生的热量多，连接导线产生的热量少，可以探究电流通过导体产生的热量与电阻有什么关系，故ACD不符合题意，B符合题意。
故选B。
9. 在探究串联电路电流规律的实验中，闭合开关S，观察到两灯均不发光，为了检测电路故障，将电压表接到a、b两点，电压表、电流表均无示数；将电压表接到b、c两点，电压表有明显示数，而电流表示数几乎为零。电路故障可能是（ ）
A. 短路B. 断路C. 断路D. 短路
【答案】B
【解析】
【详解】由图可知，两灯串联，电流表测电路中的电流，为了检测电路故障，将电压表接到a、b两点，电压表、电流表均无示数，电流表无示数，说明电路发生断路，电压表无示数，说明L2之外发生断路；将电压表接到b、c两点，电压表有明显示数，说明与电压表并联的L1之外不能发生断路，所以故障是L1断路，故B符合题意，ACD不符合题意。
故选B。
10. 如图所示实物电路图，闭合开关，灯泡均正常发光，两仪表都有示数。关于甲、乙两表判断正确的是（ ）
A. 甲是电流表，乙是电压表
B. 甲是电压表，乙是电流表
C. 甲是电压表，乙是电压表
D. 甲是电流表，乙是电流表
【答案】D
【解析】
【详解】由图可知，电流从正极出发，分两条支路，一条经过L2，另一条经过电表乙、L1，两条支路在L1右端汇合，再经过电表甲，开关，回到电源负极，此时两灯泡并联，都正常发光，所以两电表都是电流表，故D正确，ABC错误。
故选D。
二、多项选择题（本大题共5小题，每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目的要求。不选、错选不得分；只选对1个选项得2分；选对2个或2个以上选项但没有选全得3分；选出全部正确选项得4分。）
11. 小明同学对身边一些物理量进行了估测，其中接近实际的是（ ）
A. 一般情况下人体的安全电压是36V
B. 教室内感觉到舒适的温度大约是23℃
C. 家用节能灯的额定功率大约为20W
D. 通过人体电流超过10mA会有生命危险
【答案】BCD
【解析】
【详解】A．我国家庭电路中的电压是220V，一般情况下对人体的安全电压是不超过36V，故A不符合题意；
B．人体的正常体温约为36.5℃，人感觉舒适的温度是23℃，故B符合题意；
C．家用节能灯的额定功率一般在几瓦到几十瓦，故C符合题意；
D．实验表明，当1mA的电流通过人体时，会使人产生麻的感觉，通过人体的电流超过10mA时，就能使人感到剧痛，甚至神经麻痹，呼吸困难，有生命危险，故D符合题意。
故选BCD。
12. 下列四个物理实验现象及其说明的问题，正确的是（ ）
A. 图甲：抽掉玻璃板后，二氧化氮能进到上面的瓶子里，这说明分子在不停地运动
B. 图乙：用试电笔检验火线时，用手按住笔尾金属体有电流通过人体，会发生触电
C. 图丙：瓶塞喷出，是水蒸气的内能转化为瓶塞的机械能，利用该原理制造了热机
D. 图丁：掉在地上的弹性小球在不断跳起过程中会越跳越低，说明能量是不守恒的
【答案】AC
【解析】
【详解】A．抽掉玻璃板后，二氧化氮能进到上面的瓶子里，这说明分子在不停地运动，是扩散现象，故A正确；
B．用试电笔检验火线时，用手按住笔尾金属体有电流通过人体，但因为试电笔中有一个阻值非常大的电阻，电流很小，不会发生触电，故B错误；
C．热机是利用内能来工作的机械，瓶塞喷出，是水蒸气的内能转化为瓶塞的机械能，利用该原理制造了热机，故C正确；
D．掉在地上的弹性小球在不断跳起过程中会越跳越低，是因为有空气阻力，机械能转化成了内能，机械能不守恒，但能量是守恒的，故D错误。
故选AC。
13. 下列关于科学家及其发现的陈述，符合物理学发展实际的是（ ）
A. 焦耳对热与功以及电流热效应的实验研究，为建立能量守恒奠定基础
B. 欧姆深入研究了电流与电压、电阻之间的关系，归纳得出了欧姆定律
C. 奥斯特发现了电磁感应现象，首次揭示了电现象和磁现象之间的联系
D. 汤姆孙首先发现比原子小得多的电子，使人类认识到原子是有结构的
【答案】ABD
【解析】
【详解】A．焦耳对热与功以及电流热效应的实验研究，得出焦耳定律，为建立能量守恒奠定基础，故A符合题意；
B．欧姆深入研究了电流与电压、电阻之间的关系，归纳得出了欧姆定律，为电学的深入研究奠定了重要基础，故B符合题意；
C．奥斯特发现了电能生磁，首次揭示了电现象和磁现象之间的联系，故C不符合题意；
D．汤姆孙首先发现比原子小得多的电子，使人类认识到原子是有结构的，从而得出原子可以再分，故D符合题意。
故选ABD。
14. 天工开物、高列飞驰、神舟升空，这些千年华夏文明和现代科技彰显了我国的文化传承，下列说法正确的是（ ）
A. 图甲：“赶稻及菽”中牛拉石碾与地面摩擦时石碾的内能增加
B. 图乙：“炒蒸油料”中同一灶台同时炒蒸提高能源利用的效率
C. 图丙：磁悬浮列车能够悬浮是利用了异名磁极相互排斥的原理
D. 图丁：运载火箭一般用液态氢做燃料，是因为液态氢的热值大
【答案】ABD
【解析】
【详解】A．石碾与地面摩擦，克服摩擦做功，机械能转化为内能，所以，石碾的内能增加。故A正确；
B．同一灶台中的燃料燃烧放出的热量是一定的（总能量一定），在炒油料的同时也用来蒸油料，增加了有用能量，所以效率提高了。故B正确；
C．磁悬浮列车分为两类，一类利用异名磁极相互吸引的原理，一类利用同名磁极相互排斥的原理。故C错误；
D．运载火箭的质量是一定的，而向太空发射火箭需要巨大的能量，在质量一定时，燃料的热值越大，提供的能量就越多。故D正确。
故选ABD。
15. 如图甲是家用空气加湿器，其上方的“白气”是加湿器将水“雾化”成超微粒子，并利用风扇吹散到空气中形成的。加湿器中的关键部件是压电陶瓷换能器，是一种压电元件，给压电陶瓷施加一个力发生形变，会使两电极出现正、负相反的电荷，产生电压，这是正压电效应；给压电隔瓷施加电压使其产生振动，这是逆压电效应。加湿器在电压驱动下，压电陶瓷会产生2MHz的高频机械振动，在水中产生相同频率的声波，将水直接雾化。下列说法正确的是（ ）
A. 加湿器将水雾化成超微粒子需要能量，说明水分子间存在引力
B. “白气”在空气中“消失”，其“消失”过程中需要吸收热量
C. 加湿器是利用了压电陶瓷的逆压电效应，将电能转化成机械能
D. 发生形变时，两电极出现正、负相反的电荷，是其创造了电荷
【答案】ABC
【解析】
【详解】A．分子间存在相互作用的引力和斥力，加湿器将水雾化成超微粒子需要能量，说明水分子间存在引力，故A正确；
B．“白气”在空气中“消失”，其“消失”过程是小水滴变成水蒸气的过程，是汽化，汽化需要吸收热量，故B正确；
C．加湿器是利用了压电陶瓷的逆压电效应，消耗了电能，将电能转化成机械能，故C正确；
D．电荷不能创造，发生形变时，两电极出现正、负相反的电荷，是电荷发生了转移，故D错误。
故选ABC。
第Ⅱ卷（非选择题共60分）
三、非选择题（本大题共12小题，共60分）
16. 如图所示是手机移动电源（俗称充电宝），给充电宝充电时，充电宝充当的是电路中的_________（选填“电源”、“用电器”或“开关”）：充电宝的两个输出端的连接方式是__________联。
【答案】 ①. 用电器 ②. 并
【解析】
【详解】[1]充电宝充电时，将电能转化为化学能，相当于电路中的用电器。
[2]充电宝的两个输出端，通过电源线可以单独或同时为手机充电，则这两个输出端的连接方式是并联。
17. 孝敬老人是中华民族的美德。小红经常陪爸爸妈妈回老家，给奶奶按摩搓背，做她喜欢吃的爆炒肉片。给奶奶按摩搓背，能使奶奶的身体感到暖和，这主要是通过_________的方式改变内能：炒肉片过程中，锅上方出现的“白气”是由于___________（填物态变化名称）形成的。
【答案】 ①. 做功 ②. 液化
【解析】
【详解】[1]搓背使身体感到暖和，是摩擦生热，机械能转化为内能，属于做功改变身体内能。
[2]物质由气态变成液态的过程叫液化。炒肉片过程中，锅上方出现的“白气”是水蒸气遇冷液化形成的。
18. 爱国诗人文天祥在诗中写道：“臣心一片磁针石，不指南方不肯休”，用“磁针石指南”这一固有自然现象来表达他对国家的忠贞情怀，指南的一端是磁针石的___________极，之所以指南是因为受到___________的作用。
【答案】 ①. 南##S ②. 地磁场
【解析】
【详解】[1][2]地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，“磁针石”在地磁场的作用下，始终指向南北方向，其中，指南的一端是磁针的南（S）极。
19. 科技强国，成就中国梦。“麒麟9000SL”智能手机芯片体积能够微型化，得益于新型__________材料（选填“超导”“半导体”或“纳米”）的研发；石墨烯是目前世界上最薄、强度最大、导电导热性能最强的一种新型材料，在实际使用方面具有重要的应用前景，石墨烯适合用来制成___________（选填“输电线”“电热丝”或“用电器的外壳”）。
【答案】 ①. 纳米 ②. 输电线
【解析】
【详解】[1]微型化是指体积小，所以得益于纳米材料的研发。
[2]石墨烯导电导热性能最强，所以适合用来做输电线。
20. 2022年冬奥会闭幕式，通过丰富的科技手段和艺术化诠释，以简约风格展现了中国式的浪漫。当电源开关闭合时舞台灯亮起，当再按下开关时，电动机启动控制火炬头降落；舞台灯不亮，电动机不能启动。请在答题卡上指定位置设计出电路图。
【答案】
【解析】
【详解】当电源开关S1闭合时舞台灯亮起，此时电动机不工作，灯亮；当再按下开关S2时，电动机才能启动，说明指示灯与电动机互不影响，即两者是并联的，舞台灯不亮，电动机不能启动，说明开关S1在干路上，S2在电动机支路上，如图所示：
21. 为保证中考试卷安全，封存试卷的保密室大门由电动机控制，钥匙相当于开关。两名保密员各持有一把钥匙，任何一个保密员都无法单独打开保密室的门，需两位保密员同时插入钥匙保密室的门才能打开。请在答题卡上指定位置设计出电路图。
【答案】
【解析】
【详解】开关控制电动机，开关与电动机串联。两名保密员各持有一把钥匙，任何一个保密员都无法单独打开保密室的门，需两位保密员同时插入钥匙保密室的门才能打开，说明两开关串联，如图所示：
22. 太阳能因绿色环保成为重点开发利用的能源之一，如图所示是小明家新安装的太阳能热水器，在4小时的有效照射时间内，热水器中100kg的水由20℃升高到70℃。通过计算请回答：热水器中的水吸收的热量。（J/（kg⋅℃）
【答案】2.1×107J
【解析】
【详解】解：热水器中的水吸收的热量
答：水吸收的热量是J。
23. 如图所示的电路中，电源电压保持不变，R为定值电阻，灯泡L标有“6V 6W”的字样。闭合开关S，灯泡L正常发光，电流表的示数为0.5A，不计温度对灯泡电阻的影响。通过计算请回答：
（1）灯泡L正常发光时的电流；
（2）通电1min，整个电路消耗的电能。
【答案】（1）1A；（2）540J
【解析】
【详解】解：由图得，定值电阻与灯泡并联，电流表测量电阻R的电流。
（1）由得，灯泡L正常发光时的电流
（2）电源电压
干路电流为
通电1min，整个电路消耗的电能
答：（1）灯泡L正常发光时的电流1A；
（2）通电1min，整个电路消耗的电能540J。
24. 根据世卫组织的事故调查，酒后开车是造成交通事故中死亡的主要原因。交警部门对酒驾醉驾行为“零容忍”。如图甲所示是检测酒精浓度的测试仪原理图，电源电压恒定为6V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的变化如图乙所示。当酒精气体浓度达到0.2mg/mL时，表明已达酒驾标准，此时电压表示数为3.6V，请通过计算回答：
（1）当酒精气体浓度达到0.2mg/mL时，R2的阻值和通过R2的电流；
（2）定值电阻R1的阻值；
（3）当酒精气体浓度达到0.8mg/mL时，表明已达醉驾标准，此时测试仪的总功率。
【答案】（1）30Ω，0.12A；（2）20Ω；（3）1.2W
【解析】
【详解】解：（1）当酒精气体浓度达到0.2mg/mL时，从图乙可以看到，R2的阻值为30Ω，题中说明当酒精气体浓度达到0.2mg/mL时，表明已达酒驾标准，此时电压表示数为3.6V，再观察图甲可知，电压表是并联在R2的两端，即R2的电压为3.6V，根据欧姆定律可知，此时通过R2的电流为
R2的阻值为30Ω，通过R2的电流为0.12A。
（2）由（1）解析可知，通过R2的电流为0.12A，串联电路的电流处处相等，则通过R1的电流也为0.12A，已知电源电压恒定为6V，R2的电压为3.6V，根据串联电路的电压特点可知，R1的电压大小为
再根据可知，定值电阻R1的阻值大小为
定值电阻R1的阻值大小为20Ω。
（3）当酒精气体浓度达到0.8mg/mL时，表明已达醉驾标准，从图乙可以看到，这时R2的阻值为10Ω，由（2）解析可知，定值电阻R1的阻值大小为20Ω，电源电压恒定为6V，根据欧姆定律可知，电路的电流为
根据电功率的公式可知，此时测试仪的总功率为
此时测试仪总功率为1.2W。
答：（1）当酒精气体浓度达到0.2mg/mL时，R2的阻值为30Ω，通过R2的电流为0.12A；
（2）定值电阻R1的阻值大小为20Ω；
（3）当酒精气体浓度达到0.8mg/mL时，表明已达醉驾标准，此时测试仪总功率为1.2W。
25. 小军在“测量小灯泡的电阻”实验中：
（1）请用笔画线代替导线，将甲图中电路连接完整__________（连线时导线不允许交叉）；
（2）闭合开关前，小军发现电流表指针如图乙所示，存在的问题是：_________；
（3）连接好电路，检查无误后，闭合开关，电流表的示数如图丙所示是__________A，并记录在下表中。调节滑动变阻器进行了多次实验，所得测量数据记录如下表。
（4）小军第4次实验后，接下来进行第5次测量时，他需要将滑动变阻器的滑片缓缓向_________（选填“A”或“B”）端移动，直到电压表的示数恰为2.5V；
（5）小军分析实验数据，发现每次测出的电阻值并不相同，他认为这是由于读数误差造成的，小民不同意他的观点，因为读数虽然会有误差，但由读数误差造成的结果会时大时小，而小军测得的屯阻值__________。
【答案】 ①. ②. 电流表未调零 ③. 0.12 ④. A ⑤. 随电压的增大而增大
【解析】
【详解】（1）[1]滑动变阻器上下接线柱各选一个接入电路，如图所示：
（2）[2]闭合开关前，电流表指针没有指在零刻度线上，电流表反偏，是因为没有对电流表进行调零，闭合开关后，电流表反偏，说明电流的正负接线柱接反了。
（3）[3]由图可知，电流表选用0~0.6A的量程，分度值为0.02A，电流表的示数为0.12A。
（4）[4]第四次的电压值为2.0V，第五次的电压为2.5V，由实物图可知，想要增大电压表的示数，增大电路的电流，则要减小滑动变阻器电阻，故滑片向A端移动，直到电压表示数等于2.5V。
（5）[5]由表中数据可知，小军测得的电阻值随电压的增大而增大，在实验时，灯丝长度、横截面积、材料不变，电压增大，亮度增大，温度升高，电阻增大，可能是温度变化引起的。
26. 在做“探究通电螺线管外部的磁场分布”实验中：
（1）如图甲所示，在固定有螺线管的水平硬纸板上均匀撤满铁屑，通电后，铁屑在磁场中能被______，轻敲玻璃板，铁屑的分布情况如图乙，可知通电螺线管周围的磁场和______磁体的磁场相似；
（2）小明还想探究通电螺线管外部磁场的方向与电流方向是否有关，必须增加的器材是______；
（3）为了进一步判断通电螺线管的极性与环绕螺线管的电流方向之间的关系，接下来的操作是______。
【答案】 ①. 磁化 ②. 条形 ③. 小磁针 ④. 将与螺线管相连的电源的正负极调换，观察小磁针指向
【解析】
【详解】（1）[1][2] 通电后，铁屑在磁场中会被磁化，也带上磁性，相当于一个个小磁针；根据通电螺线管外部的铁屑分布情况可知：通电螺线管外部磁场与条形磁体相似，中间稀疏，磁场较弱，两端密集，磁场较强。
（2）[3] 探究通电螺线管外部磁场的方向与电流方向是否有关，可以将小磁针放在通电螺线管外部，小磁针静止时N极的指向就是该点处磁场的方向。
（3）[4] 要探究通电螺线管的极性与电流方向的关系，在其它因素不变的情况下，改变通过螺线管的电流方向，可将与螺线管相连的电源的正负极调换，观察小磁针的指向有无改变。
27. 妍妍在“探究水在沸腾前后温度变化的特点”的实验中
（1）实验装置如图甲所示，装置中存在的明显错误是_________。
（2）此实验中判断水沸腾的依据是__________。
A．水中有大量气泡上升、变大，到水面破裂
B．温度计的示数是否达到100℃
C．温度计的示数在一段时间内保持不变
D．温度计的示数不变后还需要继续加热
（3）请依据下表实验数据在图乙中画出水沸腾前后温度随时间变化的图像________。
（4）通过绘制的图像可知，水在沸腾前后温度变化的特点是__________。
（5）妍妍撤去酒精灯发现原来沸腾的水不再沸腾，她又立刻将燃烧的酒精灯放回原处，发现水又重新沸腾，这一实验现象说明__________。
【答案】 ①. 温度计的玻璃泡碰到了容器底 ②. A ③. ④. 沸腾前不断升高，沸腾后温度不变 ⑤. 沸腾过程中需要吸热
【解析】
【详解】（1）[1]用温度计测量水的温度时，玻璃泡应完全浸没于水中并且不能触碰到容器壁，这样才能保证测量结果准确。
（2）[2] A．水沸腾时，烧杯中水的各部分温度趋于一致，气泡在上升时一方面随着高度增加，压强减小，体积增大，故A符合题意；
B．水只在一个标准大气压下沸点为100℃，所以观察温度是不合理的，故B不符合题意；
CD．若水吸收的热量等于散失的热量，则水温也不发生改变，但不能说明水已经发生了沸腾，所以温度计示数不变时还要继续观察是否有水沸腾的现象，故C、D不符合题意。
故选A。
（3）[3]根据表中的数据描点可以得到水沸腾前后温度随时间变化的图像，如图所示：
（4）[4]分析表格数据可知，水沸腾前温度上升，当水沸腾后，继续加热，温度会保持不变。
（5）[5]水温达到沸点，加热能沸腾，停止加热，不沸腾，说明沸腾过程中需要吸热。实验序号
电压U/V
电流I/A
电阻R/Ω
1
0.8
2
1.5
0.20
7.50
3
1.7
0.22
7.73
4
2.0
0.25
8.00
5
2.5
0.28
8.93
时间/min
0
1
2
3
4
5
6
7
温度/℃
90
92
94
95.5
96.5
97
97
97
