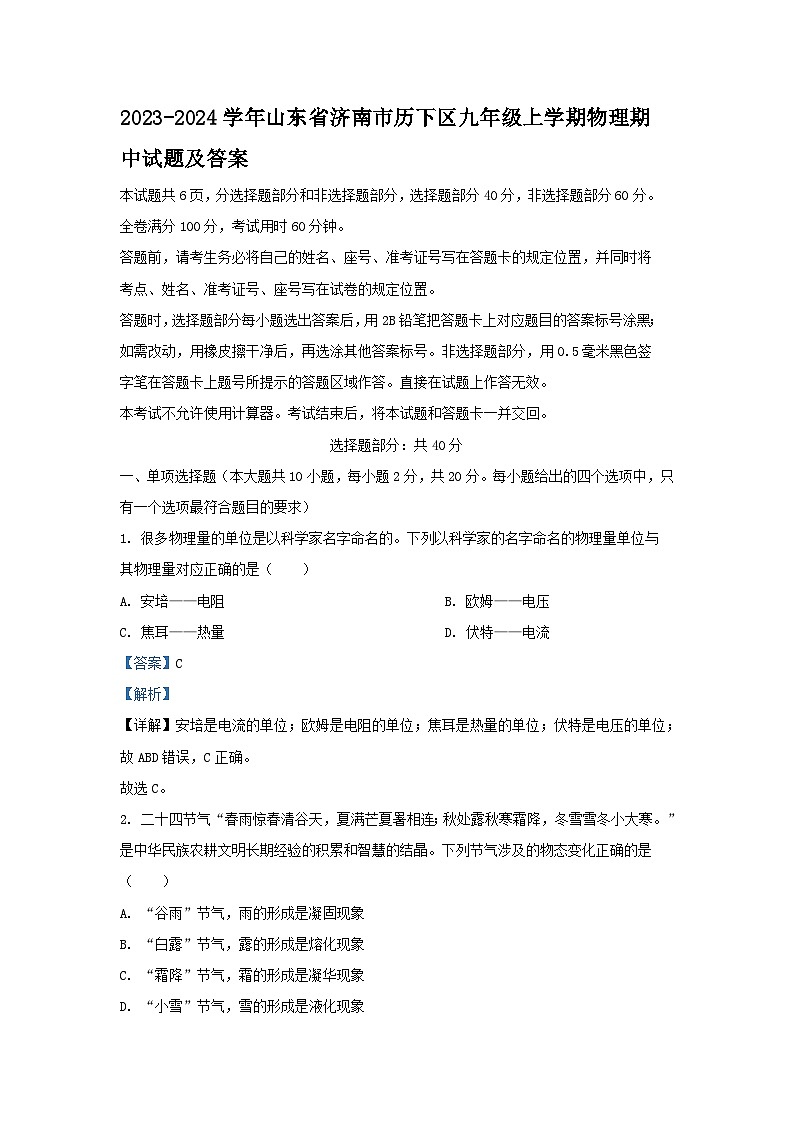

2023-2024学年山东省济南市历下区九年级上学期物理期中试题及答案

这是一份2023-2024学年山东省济南市历下区九年级上学期物理期中试题及答案，共19页。
答题时，选择题部分每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。非选择题部分，用0.5毫米黑色签字笔在答题卡上题号所提示的答题区域作答。直接在试题上作答无效。
本考试不允许使用计算器。考试结束后，将本试题和答题卡一并交回。
选择题部分：共40分
一、单项选择题（本大题共10小题，每小题2分，共20分。每小题给出的四个选项中，只有一个选项最符合题目的要求）
1. 很多物理量的单位是以科学家名字命名的。下列以科学家的名字命名的物理量单位与其物理量对应正确的是（ ）
A. 安培——电阻B. 欧姆——电压
C. 焦耳——热量D. 伏特——电流
【答案】C
【解析】
【详解】安培是电流的单位；欧姆是电阻的单位；焦耳是热量的单位；伏特是电压的单位；故ABD错误，C正确。
故选C。
2. 二十四节气“春雨惊春清谷天，夏满芒夏暑相连；秋处露秋寒霜降，冬雪雪冬小大寒。”是中华民族农耕文明长期经验的积累和智慧的结晶。下列节气涉及的物态变化正确的是（ ）
A. “谷雨”节气，雨的形成是凝固现象
B. “白露”节气，露的形成是熔化现象
C. “霜降”节气，霜的形成是凝华现象
D. “小雪”节气，雪的形成是液化现象
【答案】C
【解析】
【详解】A．雨主要是云层中的水蒸气液化形成的水滴，故A错误；
B．露是空气中的水蒸气遇冷液化形成的小水滴，故B错误；
C．霜是空气中的水蒸气遇冷凝华形成的冰晶，故C正确；
D．雪是云层中的水蒸气遇冷凝华形成的冰晶，故D错误。
故选C。

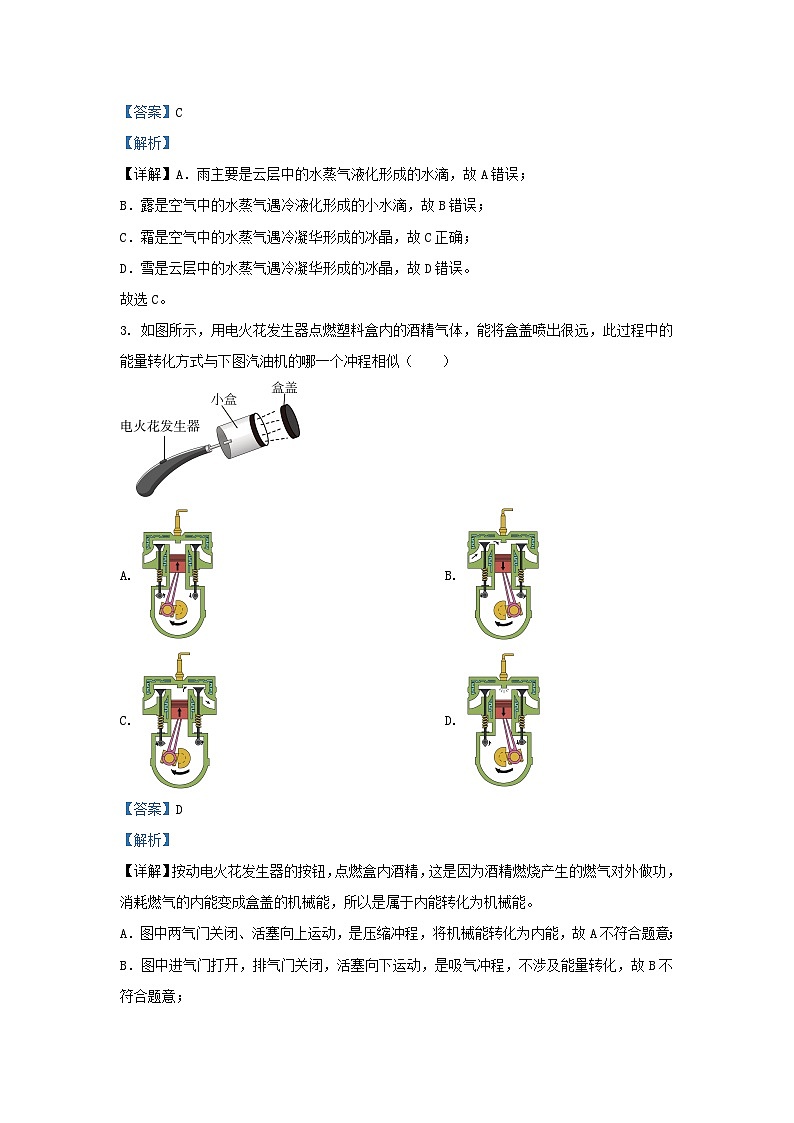

3. 如图所示，用电火花发生器点燃塑料盒内的酒精气体，能将盒盖喷出很远，此过程中的能量转化方式与下图汽油机的哪一个冲程相似（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】按动电火花发生器的按钮，点燃盒内酒精，这是因为酒精燃烧产生的燃气对外做功，消耗燃气的内能变成盒盖的机械能，所以是属于内能转化为机械能。
A．图中两气门关闭、活塞向上运动，是压缩冲程，将机械能转化为内能，故A不符合题意；
B．图中进气门打开，排气门关闭，活塞向下运动，是吸气冲程，不涉及能量转化，故B不符合题意；
C．图中排气门打开，进气门关闭，是排气冲程，不涉及能量转化，故C不符合题意；
D．图中两气门关闭，火花塞点火，产生高温高压燃气推动活塞做功，活塞向下运动，是做功冲程，将内能转化为机械能，与电火花发生器将塑料盒喷出的能量转化方式一致，故D故符合题意。
故选D。

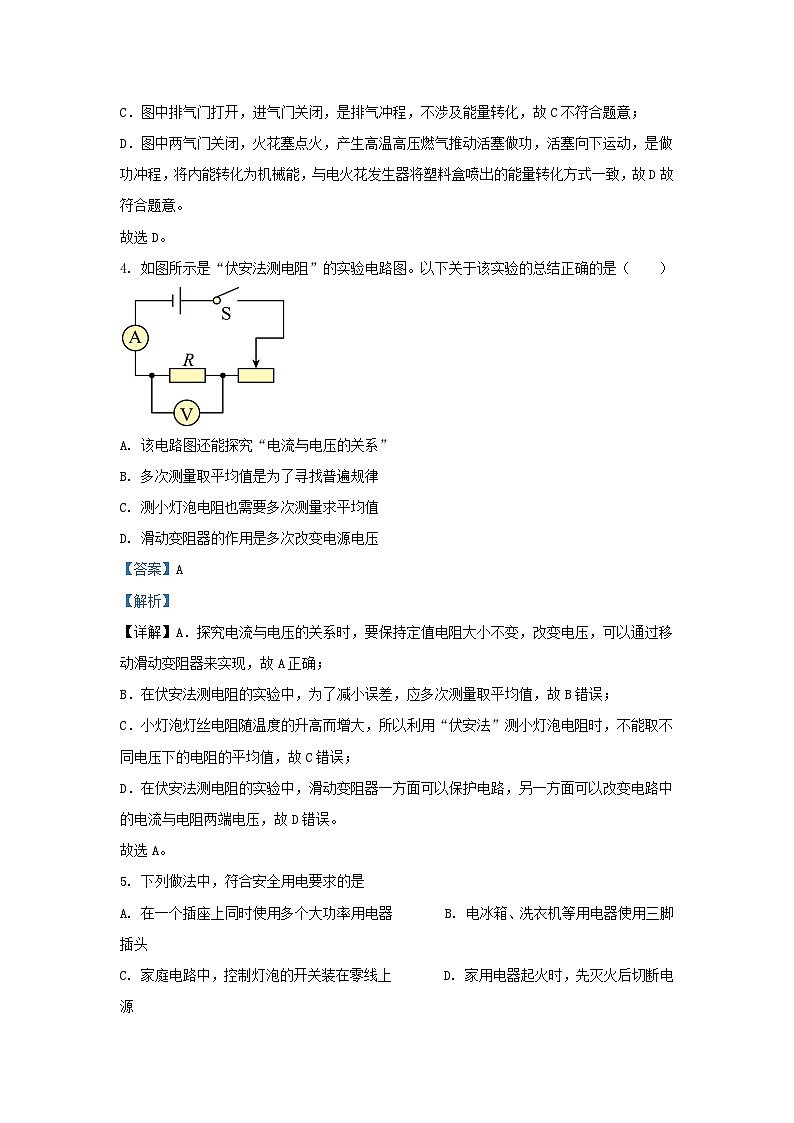

4. 如图所示是“伏安法测电阻”的实验电路图。以下关于该实验的总结正确的是（ ）
A. 该电路图还能探究“电流与电压的关系”
B. 多次测量取平均值是为了寻找普遍规律
C. 测小灯泡电阻也需要多次测量求平均值
D. 滑动变阻器的作用是多次改变电源电压
【答案】A
【解析】
【详解】A．探究电流与电压的关系时，要保持定值电阻大小不变，改变电压，可以通过移动滑动变阻器来实现，故A正确；
B．在伏安法测电阻的实验中，为了减小误差，应多次测量取平均值，故B错误；
C．小灯泡灯丝电阻随温度的升高而增大，所以利用“伏安法”测小灯泡电阻时，不能取不同电压下的电阻的平均值，故C错误；
D．在伏安法测电阻的实验中，滑动变阻器一方面可以保护电路，另一方面可以改变电路中的电流与电阻两端电压，故D错误。
故选A。
5. 下列做法中，符合安全用电要求的是
A. 在一个插座上同时使用多个大功率用电器 B. 电冰箱、洗衣机等用电器使用三脚插头
C. 家庭电路中，控制灯泡的开关装在零线上 D. 家用电器起火时，先灭火后切断电源
【答案】B
【解析】
【详解】A. 家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，引起火灾，故A不符合安全用电常识；B. 电冰箱外壳没接地，一旦漏电，人接触到外壳时，电流会通过人体导入大地，发生触电，故B符合安全常识；C. 电灯开关安装在火线上，当开关断开时，灯泡与火线是断开的，人接触灯泡是安全的，故C不符合安全常识；D. 用电器着火了，要立即断开电源再想法灭火，故D不符合安全常识．故选B.
【点睛】①家庭电路中各用电器是并联的；②有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故；③安装电灯的开关，要考虑当开关断开时，人触摸灯泡是安全的；④发现用电器着火了，要立即断开电源再想法灭火．
6. 在下图所示的电路中，能用电压表正确测出灯L1两端电压的是
A. B.
C. D.
【答案】A
【解析】
【分析】电压表的正确使用：
1、连接电压表的时候，电流要从正接线柱入，负接线柱出；
2、电压表与被测用电器并联．
【详解】A、由图可知，电压表与L1并联，正负接线柱正确，故A正确．
B、由图可知，电压表测是两灯串联的总电压，或电源电压，故B错误．
C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．
D、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故D错误．
故选A．
【点睛】本题只要注意电压表的正负接线柱是否连接正确，电压表与L1是否并联即可．
7. 如图所示为内燃机的能流图，则内燃机的效率可表示为（ ）
A.
B.
C.
D.
【答案】C
【解析】
【详解】由内燃机的能流图可知，燃料完全燃烧放出的热量为E，有用机械能（即有用功）为E3，所以内燃机的效率可表示为
故ABD不符合题意，C符合题意。
故选C。
8. 如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（ ）
A. 电压表示数变小，电流表示数变小
B. 电压表示数变小，电流表示数变大
C. 电压表示数变大，电流表示数变大
D. 电压表示数变大，电流表示数变小
【答案】D
【解析】
【分析】
【详解】灯泡和变阻器串联，电流表测电流，电压表测变阻器电压，将滑片P向右移动时，变阻器阻值增大，根据串联分压规律可知，变阻器分压变大，电压表示数变大，根据，灯泡电阻不变，总电阻变大，电流减小，故电流表示数变小，故ABC不符合题意，D符合题意。
故选D。
9. 学习两种电荷间的相互作用时，小华和同学们在老师的指导下，利用固定的带正电的球A和系在绝缘丝线上的带正电的轻质小球B进行研究活动：如图所示，将小球B先后挂在图中P₁、P₂、P₃三个不同位置，绝缘丝线的偏起角度越来越小。根据活动中的现象，大家提出了以下四个问题，其中最有探究价值且易于探究的科学问题是（ ）
A. 两球间作用力的大小与哪些因素有关
B. 电荷间作用力的大小与哪些因素有关
C. 两球间作用力大小与两球电荷多少有什么关系
D. 电荷间作用力的大小与电荷间距离有什么关系
【答案】D
【解析】
【详解】利用固定的带正电的球A和系在绝缘丝线上的带正电的轻质小球B，同种电荷相互排斥，根据P₁、P₂、P₃三个不同位置偏角的大小可以判断电荷间作用力的大小与电荷间距离有什么关系，故D符合题意，ABC不符合题意。
故选D。
10. 如图所示，闭合开关S后，两个小灯泡L₁、L₂均能发光。下列关于甲、乙两个电表的判断，正确的是（ ）
A. 甲是电压表，乙是电流表B. 甲、乙都是电流表
C. 甲是电流表，乙是电压表D. 甲、乙都是电流表
【答案】A
【解析】
【详解】A．若甲是电压表，乙是电流表，则两灯并联，乙表测量通过灯泡L2的电流，甲表测量并联电路的电压，两灯均能发光，故A正确；
B．若甲、乙都是电流表，则电流会经两只电流表直接回到电源负极，形成电源短路，两灯泡不发光，故B错误；
C．若甲是电流表，乙是电压表，则灯泡L2被短路，电路为灯L1的简单电路，故C错误；
D．若甲、乙都是电压表，则闭合开关S后，灯L2被断路，不能发光，故D错误。
故选A。
二、多项选择题（本大题共5小题，每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目的要求）
11. 下列数值最接近实际的是（ ）
A. 健康成年人的体温大约为37℃
B. 对人体的安全电压为36V
C. 中华牌新铅笔芯的电阻约为15Ω
D. 通过人体的电流超过10mA时会有生命危险
【答案】ACD
【解析】
【详解】A．健康成年人的体温大约为37℃，变化幅度不大，故A符合题意；
B．经验表明，对人体的安全电压为不高于36V，故B不符合题意；
C．中华牌新铅笔芯的电阻与小灯泡差不多，约为15Ω，故C符合题意；
D．当1mA的电流通过人体时，会使人产生麻的感觉，通过人体的电流超过10mA时，就能使人感到剧痛，甚至神经麻痹，呼吸困难，有生命危险，故D符合题意。
故选ACD。
12. 生活处处有物理，留心观察皆学问。下列有关现象的描述正确的是（ ）
A. 春天，天气逐渐变暖，随着物体温度升高，物体所含热量逐渐变多
B. 夏天，人们常用风扇降温，空气流动可以加快皮肤表面的水分蒸发
C. 秋天，常见到小河上方飘有淡淡的薄雾，是由河里的水蒸发产生的
D. 冬天，衣服与皮肤摩擦产生静电，可以通过接触金属门框快速除去
【答案】BD
【解析】
【详解】A．热量是过程量，不能与含有搭配，故A错误；
B．风扇转动，加快皮肤表面的空气流动，加快蒸发，蒸发降温致冷，故B正确；
C．雾是由空气中的水蒸气遇冷液化放热形成的小水滴，故C错误；
D．冬天，衣服与皮肤摩擦产生静电，因为金属门框是导体，所以可以通过接触金属门框快速除去静电，故D正确。
故选BD。
13. 物理概念的形成是学好物理的基础，下列有关电流、电压和电阻的说法正确的是（ ）
A. 通电金属导体中电流的方向与负电荷定向移动方向相反
B. 电路中有持续电流时，电路两端需要保持一定的电压
C. 电源被短路时，电路中的电流很大，可能会烧坏电源和导线
D. 导体两端电压增大时，通过导体的电流增大，电阻也会增大
【答案】ABC
【解析】
【详解】A．电流方向规定为正电荷移动的方向，所以负电荷定向移动的方向与电流方向相反，故A正确；
B．电压是形成电流的原因，所以电路中有持续的电流时，电路两端一定有电压，故B正确；
C．电源被短路时，电流不通过用电器，直接由电源正极出来回到负极，所以电路中的电流非常大，可能会烧杯电源和导线，故C正确；
D．导体两端的电压增大，通过导体的电流也增大，但其电阻不受电压及电流的影响，其电阻会保持不变，故D错误。
故选ABC。
14. 如图所示是“用温度传感器比较不同物质的比热容”的实验装置。两试管装有初温和质量都相同的不同种液体a和b，温度传感器的探头部分与试管内的液体良好接触，传感器通过数据采集线与计算机相连接，在计算机上得到相应的实验图线。下列说法正确的是（ ）
A. 加热到8min时，a、b两种液体吸收的热量相同
B. 升高相同的温度，a液体比b液体吸收的热量多
C. 加热相同的时间，a液体比b液体升高的温度多
D a、b两种液体质量减半，它们吸收热量也将减半
【答案】AC
【解析】
【详解】A．我们使用同一红外线加热器，通过加热时间的长短来比较吸热多少，这种方法叫转换法；加热到8min时，a、b两种液体吸收的热量相同，故A正确；
B．根据右图可知，升高相同的温度，b加热时间长，b吸热多，a液体比b液体吸收的热量小，故B错误；
C．根据右图可知，加热相同的时间，a液体比b液体升高的温度多，故C正确；
D．实验中选用相同的红外线加热器加热，由转换法可知，在相同时间内两种液体相同时间吸热相同，a、b两种液体质量减半，缺少其它条件（如温度变化是否相同等），加热时间不能判断，故吸收热量无法判断，故D错误。
故选AC。
15. 小华整理了如图所示物理实验现象及说明的问题，下列说法正确的是（ ）
A. 图甲：试管中的水蒸气将木塞冲起，是因为水蒸气的内能转化为木塞的机械能
B. 图乙：物体接触验电器的金属球后，闭合的金属箔张开，可得知物体是带电的
C. 图丙：迅速下压活塞，硝化棉燃烧，硝化棉内能增加是通过做功的方式实现的
D. 图丁：将左端夹子右移，小灯泡会变亮，是因为导体接入长度越小，电阻越小
【答案】ABD
【解析】
【详解】A．试管中的水蒸气将木塞冲起，是水蒸气对木塞做功，水蒸气的内能转化为木塞的机械能，故A正确；
B．验电器是检验物体是否带电的仪器；物体接触验电器的金属球后，闭合的金属箔张开，可得知物体是带电的，故B正确；
C．迅速下压活塞，活塞对空气做功，温度升高达到硝化棉的着火点，硝化棉燃烧，硝化棉内能增加是通过热传递的方式实现的，故C错误；
D．将左端夹子右移，导体接入电路的长度变小，电阻变小，通过小灯泡的电流变大，故小灯泡会变亮，故D正确。
故选ABD。
非选择题部分：共60分
三、非选择题（本大题共12小题，共60分）
16. 汽车散热器常使用水作为冷却剂，这是利用了水的___________大的性质；“长征五号”运载火箭是我国高度最高、体积最大的火箭，因此得到了一个可爱的外号“胖五”，“胖五”的动力系统选用液氢作为燃料，是因为氢的___________大。
【答案】 ①. 比热容 ②. 热值
【解析】
【详解】[1]因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度时，水吸收的热量多，所以常用水作为冷却剂。
[2]火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以放出更多的热量。
17. 热闹的宽厚里夜市充满烤肉串的香气，烤串是通过___________方式改变内能的；蒸汽烤箱是将300℃以上的高温水蒸气喷在食物表面对食物加热的。加热过程中，烤箱排气口冒出的“白烟”是水蒸气___________（填写物态变化名称）形成的大量小水珠。
【答案】 ①. 热传递 ②. 液化
【解析】
【详解】[1]烤串时，肉串吸收热量，内能增大，温度升高，是通过热传递的方式改变内能。
[2]物质由气态变为液态叫做液化；加热过程中，烤箱排气口冒出的“白烟”是水蒸气遇冷液化形成的。
18. 试电笔可以用来判断火线和零线。如图所示，持笔方式正确的是____________（选填“甲”或“乙”）；为了防止触电，控制用电器的开关应连接在____________（选填“零线”或“火线”）和用电器之间。

【答案】 ①. 乙 ②. 火线
【解析】
【详解】[1]在使用测电笔时，手必须与笔尾的金属体接触，以让微弱的电流通过人体从而形成通路，图乙持笔方式是正确的，甲持笔方式笔尾金属体没有与手接触，这时由于电路处于断路状态，笔尖接触火线时，氖管不会发光，导致误判。
[2]家庭电路中，开关要接在火线和用电器之间，断开开关，切断火线，操作更安全。
19. 如图是学校楼道中安装的应急照明灯，外部供电线路有电时应急灯不亮，供电线路对应急照明灯内的蓄电池充电，把电能转化为化学能，此时蓄电池相当于___________（填“电源”或“用电器”）；供电线路停电时，应急灯正常发光，取下其中的一个灯泡，另一个灯泡仍然发光，说明应急灯的两个灯泡是_______（填“串”或“并”）联的。
【答案】 ①. 用电器 ②. 并
【解析】
【详解】[1]供电线路对应急照明灯内的蓄电池充电，把电能转化为化学能，消耗电能，故是用电器。
[2]取下其中的一个灯泡，另一个灯泡仍然发光，说明两个灯泡独立工作，互不影响，故是并联。
20. 济南地铁站，乘客可以通过刷脸的方式通过闸机，内部系统同时验证身份信息和人脸信息，当身份信息和人脸信息都符合时，电动机转动打开闸门，乘客才能进入地铁站。请你用S1表示身份信息验证，用S2表示人脸信息验证，设计出能达到相同效果的电路图。
【答案】
【解析】
【详解】根据题意知，当身份信息开关和人脸信息开关同时闭合时，电动机才工作，说明两开关相互影响，即两开关、电动机串联，如下图所示：
21. 如图所示是家庭电路中一个带保险盒的三孔插座。请将该三孔插座正确接入电路中。
【答案】
【解析】
【详解】在家庭电路中，一个带保险盒的三孔插座，保险盒要接在火线上，三孔插座要按照左边零线，右边火线，中间地线接入家庭电路中，如图所示：
22. 汽车的车灯接在12V电源两端，通过灯丝的电流为0.4A。通过计算回答：灯丝的电阻是多少?
【答案】30欧姆
【解析】
【详解】解：由可得，灯丝的电阻是
答：灯丝的电阻是30欧姆。
23. 2023年9月23日，杭州亚运会开幕。首次利用零碳甲醇点燃“零碳亚运”主火炬。标志着我国积极推动绿色发展、倡导环保的决心与信念。已知零碳甲醇的热值约为，水的比热容。通过计算回答：
（1）某次使用零碳甲醇的质量为0.25kg，求其完全燃烧放出的热量是多少?
（2）若这些热量全部被质量为20kg、初温为15℃的水吸收，则水升高的温度是多少?
【答案】（1）5×106J；（2）59.52℃
【解析】
【详解】解：（1）甲醇的质量为0.25kg，其完全燃烧放出的热量
Q=mq=0.25kg×2×107J/kg=5×106J
（2）因为热量被全部吸收，所以
Q吸=Q=5×106J
则水升高的温度
答：（1）1kg燃料完全燃烧放出的热量是5×106J；
（2）20kg的水升高的温度约59.52℃。
24. 如图所示的电路，R₁=35Ω，R₂=30Ω。只闭合开关S，电流表的示数为0.3A。通过计算回答：
（1）电源的电压是多少?
（2）同时闭合开关S、S₁，电流表的示数是多少?
【答案】（1）6V；（2）0.56A
【解析】
【详解】解：（1）只闭合开关S时，用电器只有R₂接入电路，由欧姆定律得电源的电压为
U=U₂=I₂R₂=0.3A×30Ω=9V
（2）闭合开关S、S₁，两电阻并联，电流表测的是干路电流，通过R₁的电流为
根据并联电路各支路可独立工作、互不影响，通过R₂的电流保持不变，根据并联电路电流的规律，电流表的示数是
I=I₁+I₂=0.26A+0.3A=0.56A
答：（1）电源的电压是6V；
（2）电流表的示数是0.56A。
25. 小华和同学们在实验室探究“水在沸腾前后温度变化的特点”：
（1）如图甲所示，在组装器材时，应先固定装置______（选填“A”或“B”）；
（2）小华调整好器材后，用温度计测量此时水的温度如图乙所示，为______℃。然后每隔1min记录一次温度，直到水沸腾并持续一段时间。将测得的数据记录在表格中，请根据表格数据在图丙中描点后画出水沸腾前后温度与时间的关系曲线______；
（3）通过实验可以得出水在沸腾过程中温度变化规律是______；
（4）小华还发现，在实验装置相同和组装正确的情况下，各组完成实验的时间也不一样。为此，他提出可以通过减少烧杯中水的质量的方法进一步缩短实验时间。如果你要做这个实验，在采用小华的建议时，需要注意的问题是______。
【答案】 ①. B ②. 90 ③. ④. 温度保持不变 ⑤. 减少水的质量时，水量不宜过少，应能没过温度计玻璃泡，保证温度测量准确
【解析】
【详解】（1）[1]为了使用酒精灯的外焰加热，需放好酒精灯后，先根据外焰的高度调节铁圈B的位置；温度计的液泡要浸没在水中并且不能触碰烧杯底部，所以要再根据温度计的高度调整铁圈A的高度。
（2）[2][3]如图乙所示，温度计的分度值是1℃，示数为90℃；根据表中的数据，采用描点法，将时间、温度值画在丙图中，然后用平滑的曲线连接起来，如下图所示：
（3）[4]分析数据及图像可知，水沸腾后吸热，但温度保持不变。
（4）[5]减少烧杯中水的质量可以进一步缩短实验时间，但是水量不宜过少，应能没过温度计玻璃泡，保证温度测量准确。
26. 小华和同学们用如图甲所示的实验电路图探究“串联电路电压的特点”，用电压表分别测量L₁两端的电压UAB、L₂两端的电压UBC和电路两端的电压UAC。
（1）连接电路完毕后，小华闭合开关，发现电压表指针偏转如图乙所示。产生该现象的原因是___________；
（2）排除故障后，他们进行实验，分析记录的数据如表所示，得出结论：串联电路两端的电压___________；
（3）得出结论后，组内同学们进一步分析，发现所得的结论具有偶然性，因此，他们下一步应该___________；
（4）通过交流分享，小华认为要想尽快解决该问题，还可以___________，进行分析论证，得出结论。
【答案】 ①. 电压表正负接线柱接反了 ②. 等于各用电器两端电压的总和 ③. 更换不同规格的小灯泡，进行多次实验 ④. 收集其他组不同规格小灯泡的多组数据
【解析】
【详解】（1）[1]由图乙可知，闭合开关，发现电压表指针反偏，反偏的原因是电压表正负接线柱接反了。
（2）[2]分析表格中数据，得出结论：串联电路的总电压等于各用电器两端的电压之和。
（3）[3]一次实验得出的结论具有偶然性，为了避免偶然性，应该换用不同规格的小灯泡，进行多次实验，获得多组数据，得到普遍规律。
（4）[4]为了获得多组数据，得到普遍规律，还可以收集其他组不同规格小灯泡的多组数据。
27. 用5Ω、10Ω、20Ω的三个定值电阻探究“保持电压不变时，电流与电阻的关系”，实验所用电源电压为6V。
（1）请用笔画线代替导线将图甲所示电路连接完整______（滑动变阻器的滑片向右移动时电流表的示数变大）；
（2）先将5Ω的定值电阻接入电路，闭合开关后，电流表有示数，电压表无示数，可能是定值电阻______（选填“开路”或“短路”）；
（3）排除故障后，闭合开关开始实验，调节滑动变阻器的滑片到某位置时，电流表的示数如图乙所示，则电流表的示数是______A，记录到表中①位置。此时定值电阻两端的电压为______V；
（4）断开开关，将5Ω的定值电阻换成10Ω的定值电阻，闭合开关后，应进行的操作是______；
（5）根据实验数据描绘出电流与电阻倒数的图像如图丙所示，由如下可知，保持电压不变时，______；
（6）分析实验数据，本实验所用滑动变阻器的最大阻值应不小于______Ω。
【答案】 ①. ②. 短路 ③. 0.4 ④. 2 ⑤. 向左调节滑动变阻器滑片的位置，使电压表示数为2V ⑥. 电流与电阻成反比 ⑦. 40
【解析】
【详解】（1）[1]滑动变阻器要与定值电阻串联，根据滑动变阻器的接法可知，变阻器上下接线柱各需一个接入电路中，实验中要求滑动变阻器的滑片向右移动时电流表的示数变大，电路中的电流变大，根据欧姆定律可知，电路的总电阻变小，滑动变阻器连入电路的电阻变小，则滑动变阻器右下接线柱接入电路，如下图所示：
（2）[2]闭合开关，电流表有示数，电路为通路，电压表无示数，故可能是与电压表并联的那部分电路发生了短路，因此可能是定值电阻发生了短路。
（3）[3][4]由图乙可知，电流表量程为0~0.6A，分度值为0.02A，示数为0.4A，所以此时定值电阻两端的电压为
（4）[5]探究电流与电阻的实验中应控制定值电阻两端的电压不变，实验中控制定值电阻两端的电压为2V，根据串联分压原理可知，将定值电阻由5Ω改换成10Ω的电阻，定值电阻增大，其分得的电压增大，要控制定值电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理知，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数仍为2V。
（5）[6]由丙图可知，电流与电阻的倒数成正比，则可知电压一定时，电流与电阻成反比。
（6）[7]根据串联分压原理可知，滑动变阻器的电压始终为
滑动变阻器的电压始终为定值电阻电压的2倍，根据分压规律，滑动变阻器的电阻始终为定值电阻的2倍，所以当接入20Ω定值电阻时，变阻器连入电路中的电阻最大为
故为了完成整个实验，所用的滑动变阻器的最大阻值应不小于40Ω。时间/min
0
1
2
3
4
5
6
7
温度/℃
92
94
96
98
98
98
98
实验次数
L₁两端电压UAB/V
L₂两端电压UBC/V
电路两端电压UAC/V
1
1.0
1.8
2.8
2
1.4
1.4
2.8
实验次数
电流I/A
电阻R/
1
①
5
2
0.2
10
3
0.1
20
