[物理]四川省遂宁市射洪名校2023-2024学年高二下学期6月月考试题

这是一份[物理]四川省遂宁市射洪名校2023-2024学年高二下学期6月月考试题，共7页。试卷主要包含了填写答题卡的内容用2B铅笔填写，提前 xx 分钟收取答题卡等内容，欢迎下载使用。

考试时间：分钟 满分：分
姓名：____________ 班级：____________ 学号：____________
*注意事项：
1、填写答题卡的内容用2B铅笔填写
2、提前 xx 分钟收取答题卡
第Ⅰ卷 客观题
第Ⅰ卷的注释
一、单选题（每题4分，共32分）(共8题；共32分)

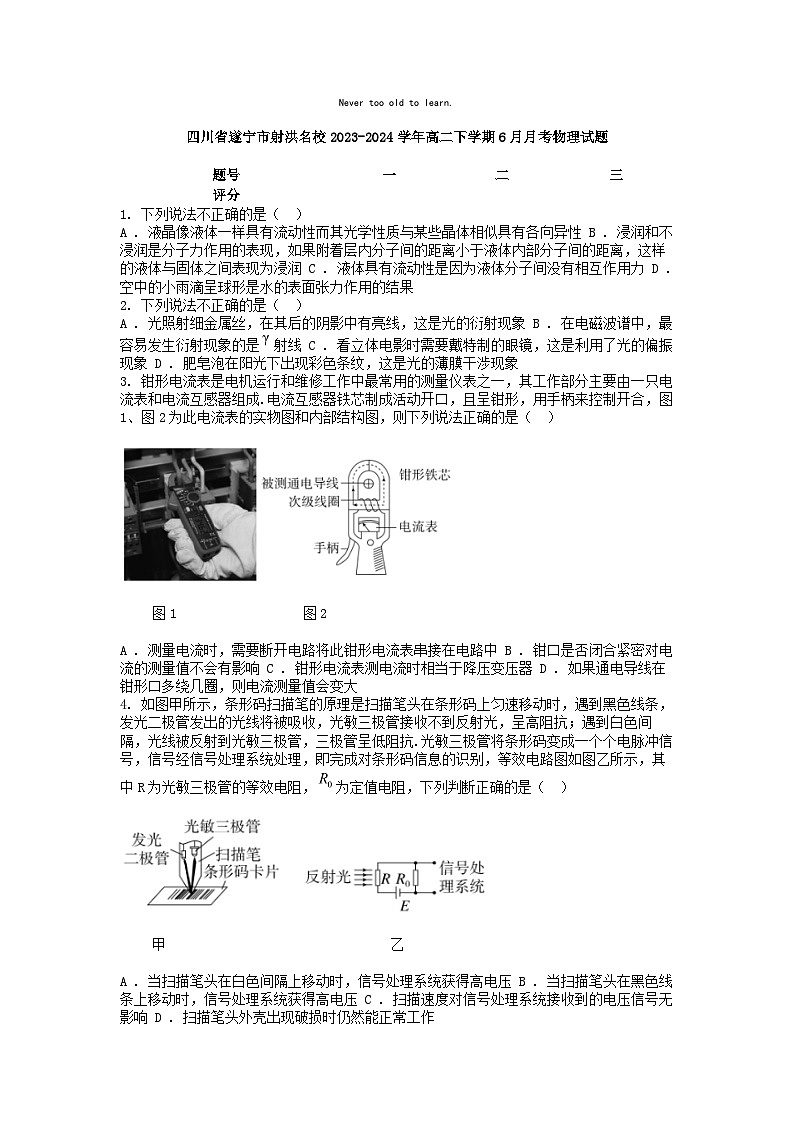

1. 下列说法不正确的是（ ）
A . 液晶像液体一样具有流动性而其光学性质与某些晶体相似具有各向异性 B . 浸润和不浸润是分子力作用的表现，如果附着层内分子间的距离小于液体内部分子间的距离，这样的液体与固体之间表现为浸润 C . 液体具有流动性是因为液体分子间没有相互作用力 D . 空中的小雨滴呈球形是水的表面张力作用的结果
2. 下列说法不正确的是（ ）
A . 光照射细金属丝，在其后的阴影中有亮线，这是光的衍射现象 B . 在电磁波谱中，最容易发生衍射现象的是射线 C . 看立体电影时需要戴特制的眼镜，这是利用了光的偏振现象 D . 肥皂泡在阳光下出现彩色条纹，这是光的薄膜干涉现象
3. 钳形电流表是电机运行和维修工作中最常用的测量仪表之一，其工作部分主要由一只电流表和电流互感器组成.电流互感器铁芯制成活动开口，且呈钳形，用手柄来控制开合，图1、图2为此电流表的实物图和内部结构图，则下列说法正确的是（ ）
图1 图2
A . 测量电流时，需要断开电路将此钳形电流表串接在电路中 B . 钳口是否闭合紧密对电流的测量值不会有影响 C . 钳形电流表测电流时相当于降压变压器 D . 如果通电导线在钳形口多绕几圈，则电流测量值会变大
4. 如图甲所示，条形码扫描笔的原理是扫描笔头在条形码上匀速移动时，遇到黑色线条，发光二极管发出的光线将被吸收，光敏三极管接收不到反射光，呈高阻抗；遇到白色间隔，光线被反射到光敏三极管，三极管呈低阻抗.光敏三极管将条形码变成一个个电脉冲信号，信号经信号处理系统处理，即完成对条形码信息的识别，等效电路图如图乙所示，其中R为光敏三极管的等效电阻，为定值电阻，下列判断正确的是（ ）
甲 乙
A . 当扫描笔头在白色间隔上移动时，信号处理系统获得高电压 B . 当扫描笔头在黑色线条上移动时，信号处理系统获得高电压 C . 扫描速度对信号处理系统接收到的电压信号无影响 D . 扫描笔头外壳出现破损时仍然能正常工作

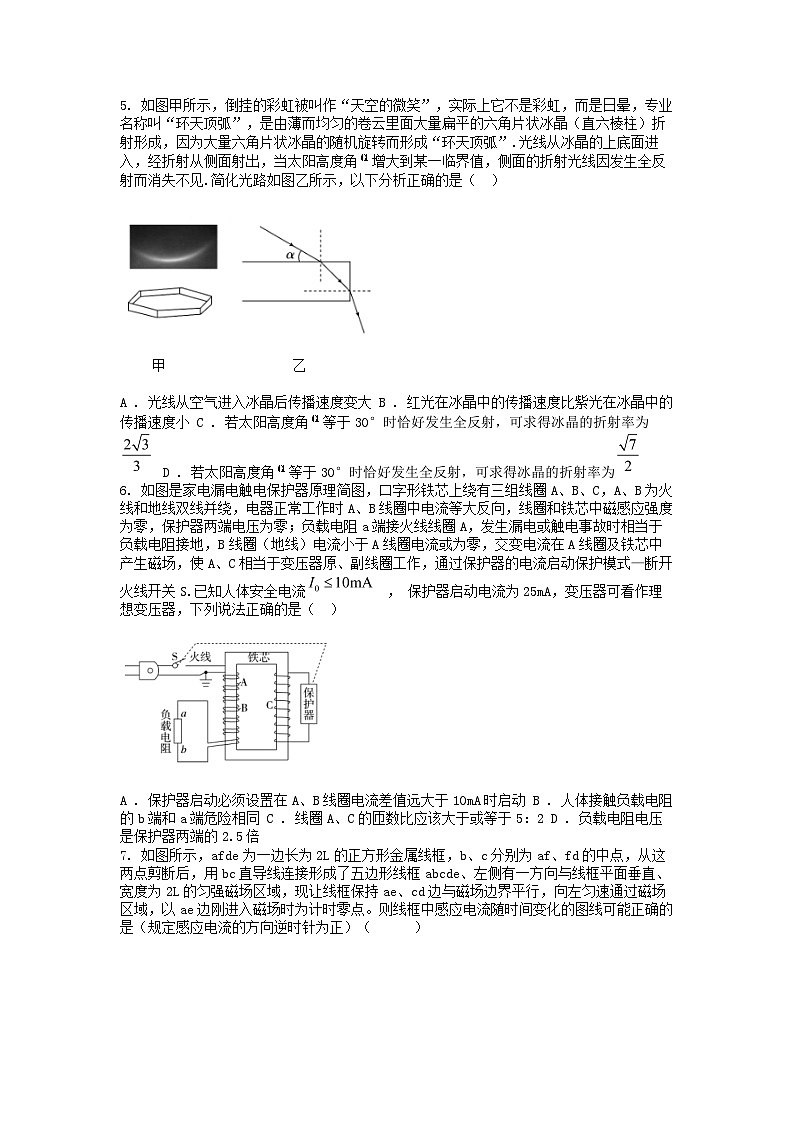

5. 如图甲所示，倒挂的彩虹被叫作“天空的微笑”，实际上它不是彩虹，而是日晕，专业名称叫“环天顶弧”，是由薄而均匀的卷云里面大量扁平的六角片状冰晶（直六棱柱）折射形成，因为大量六角片状冰晶的随机旋转而形成“环天顶弧”.光线从冰晶的上底面进入，经折射从侧面射出，当太阳高度角增大到某一临界值，侧面的折射光线因发生全反射而消失不见.简化光路如图乙所示，以下分析正确的是（ ）
甲 乙
A . 光线从空气进入冰晶后传播速度变大 B . 红光在冰晶中的传播速度比紫光在冰晶中的传播速度小 C . 若太阳高度角等于30°时恰好发生全反射，可求得冰晶的折射率为 D . 若太阳高度角等于30°时恰好发生全反射，可求得冰晶的折射率为
6. 如图是家电漏电触电保护器原理简图，口字形铁芯上绕有三组线圈A、B、C，A、B为火线和地线双线并绕，电器正常工作时A、B线圈中电流等大反向，线圈和铁芯中磁感应强度为零，保护器两端电压为零；负载电阻a端接火线线圈A，发生漏电或触电事故时相当于负载电阻接地，B线圈（地线）电流小于A线圈电流或为零，交变电流在A线圈及铁芯中产生磁场，使A、C相当于变压器原、副线圈工作，通过保护器的电流启动保护模式—断开火线开关S.已知人体安全电流 ， 保护器启动电流为25mA，变压器可看作理想变压器，下列说法正确的是（ ）
A . 保护器启动必须设置在A、B线圈电流差值远大于10mA时启动 B . 人体接触负载电阻的b端和a端危险相同 C . 线圈A、C的匝数比应该大于或等于5：2 D . 负载电阻电压是保护器两端的2.5倍

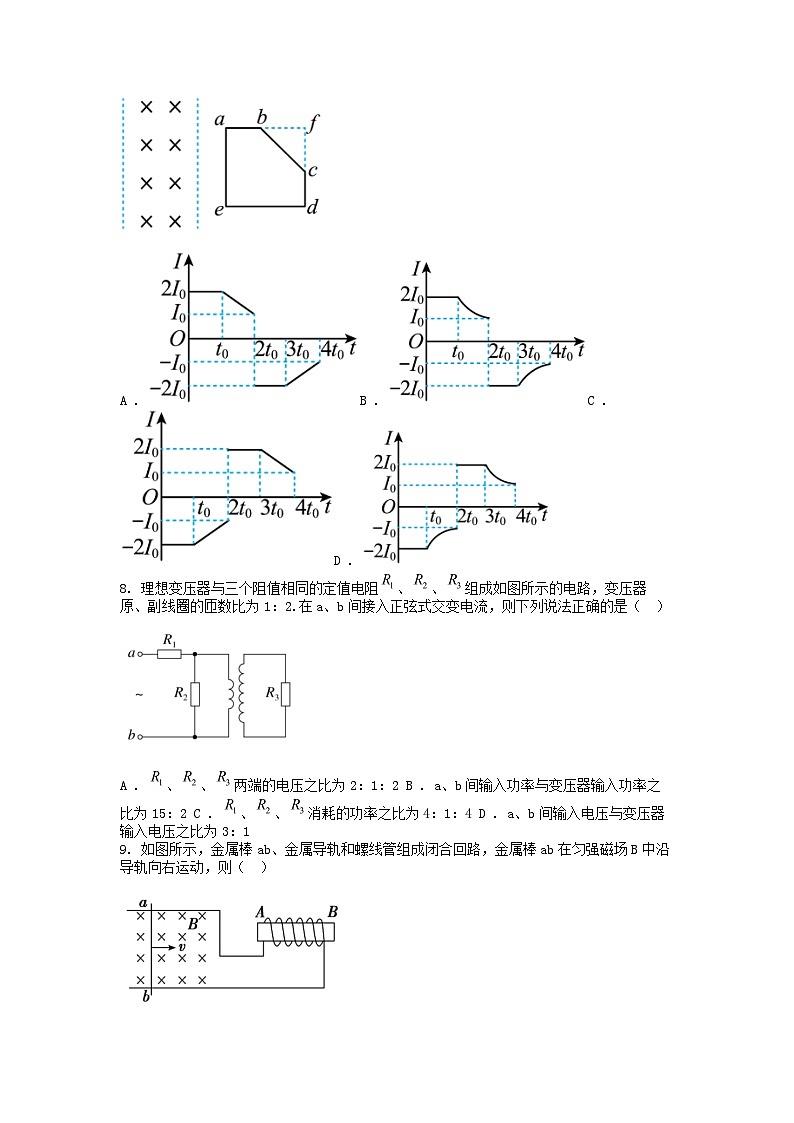

7. 如图所示，afde为一边长为2L的正方形金属线框，b、c分别为af、fd的中点，从这两点剪断后，用bc直导线连接形成了五边形线框abcde、左侧有一方向与线框平面垂直、宽度为2L的匀强磁场区域，现让线框保持ae、cd边与磁场边界平行，向左匀速通过磁场区域，以ae边刚进入磁场时为计时零点。则线框中感应电流随时间变化的图线可能正确的是（规定感应电流的方向逆时针为正）（ ）
A . B . C . D .
8. 理想变压器与三个阻值相同的定值电阻、、组成如图所示的电路，变压器原、副线圈的匝数比为1：2.在a、b间接入正弦式交变电流，则下列说法正确的是（ ）
A . 、、两端的电压之比为2：1：2 B . a、b间输入功率与变压器输入功率之比为15：2 C . 、、消耗的功率之比为4：1：4 D . a、b间输入电压与变压器输入电压之比为3：1
二、多选题（每题4分，共16分，漏选得2分，错选不得分）(共4题；共16分)
9. 如图所示，金属棒ab、金属导轨和螺线管组成闭合回路，金属棒ab在匀强磁场B中沿导轨向右运动，则（ ）
A . ab棒不受安培力作用 B . ab棒所受安培力的方向向右 C . ab棒向右运动速度v越大，所受安培力越大 D . 螺线管产生的磁场，A端为S极
10. 如图，一定质量的理想气体从状态a（、、）经热力学过程后又回到状态a，且外界环境为非真空状态.则下列说法正确的是（ ）
A . b、c两个状态，气体的温度相同 B . 过程中，每个气体分子热运动的速率都增大了一倍 C . 过程中，气体的温度先降低再升高 D . 过程中，外界对气体做功
11. 如图所示，空间中有范围足够大的匀强磁场，磁场方向竖直向下，在其间竖直放置两彼此正对的相同金属圆环，两环相距L，用导线将环与外电阻相连，现用外力使金属杆沿两环做匀速圆周运动.若已知磁感应强度大小为B，圆环半径为R，杆转动角速度为 ， 金属杆和定值电阻的阻值均为r，其他电阻不计，则（ ）
A . 当金属杆从圆环最高点向最低点转动过程中，流过外电阻的电流先变大后变小 B . 当金属杆从圆环最高点向最低点转动过程中，流过外电阻的电流先变小后变大 C . 流过外电阻电流的有效值为 D . 流过外电阻电流的有效值为
12. 如图所示，在竖直面内有方向垂直纸面向里、高度为h的有界匀强磁场，磁场左、右边界水平.将边长为、质量为m的正方形金属线框abcd从磁场上方某处由静止释放，设ab边通过磁场左边界和磁场右边界时的速度分别为和；cd边通过磁场右边界时的速度为.已知线框下落过程中ab边始终水平、ad边始终竖直，下列说法正确的是（ ）

A . 若 ， 则一定有 B . 若 ， 则一定有 C . 若 ， 从ab离开磁场到cd离开磁场的过程中，线框内产生的焦耳热为mgh D . 从ab进入磁场到cd离开磁场的过程中，线框内产生的焦耳热为
第Ⅱ卷 主观题
第Ⅱ卷的注释
三、实验题（每空2分，共16分）(共5题；共52分)
13. 某同学用如图所示装置探究气体做等温变化的规律.
（1） 在实验中，下列哪些操作不是必需的____.
A . 用橡胶套密封注射器的下端 B . 用游标卡尺测量柱塞的直径 C . 读取压力表上显示的气压值 D . 读取刻度尺上显示的空气柱长度
（2） 实验装置用铁架台固定，而不是用手握住玻璃管（或注射器），并且在实验中要缓慢推动活塞，这些要求的目的是____________________.
（3） 下列图像中，最能直观反映气体做等温变化的规律的是____.
A . B . C .
14. 利用输出电压为3V的恒压电源、量程为0～0.6A的电流表（内阻不计）、定值电阻、阻值随长度均匀变化的电阻丝（长度为0.05m，总阻值为25Ω）、弹簧（电阻不计）、开关、导线，改装成如图甲的测力计.
甲 乙
（1） 图甲的电路中，定值电阻的作用是____________________，阻值至少为____________________Ω
（2） 弹簧所受拉力F与其伸长量的关系如图乙.若定值电阻为10Ω，则电流表的示数I与弹簧所受拉力F的关系式____________________（A），可知由电流表改装的测力计刻度____________________（选填“均匀”或“不均匀”），当电流表的示数为0.3A，对应标示的力为____________________N.
15. 如图甲是一定质量的气体由状态A经过状态B变为状态C的图像.已知气体在状态A时的压强是.
甲 乙
（1） 写出过程中压强变化的情形，并根据图像提供的信息，计算图甲中的温度值；
（2） 请在图乙坐标系中，做出该气体由状态A经过状态B变为状态C的图像，并在图线相应位置上标出字母A、B、C.如果需要计算才能确定的有关坐标值，请写出计算过程.
16. 如图所示为一透明柱体的纵截面，柱体上半部分是球心为O、半径为R的半球体，M是球体的顶点，柱体下半部分是高度为R的圆柱体，其下表面的圆心为D、半径为R，管芯发光区域是半径为且紧贴柱体下表面的圆面（PQ是直径，圆心也在D点）。
（1） 若透明体的折射率 ， 真空中光速为c，求光从P点沿直线传播到M点的时间t；
（2） 为使管芯发出的光到达球面时都不发生全反射，透明体的折射率n应满足什么条件。
17. 电阻不计的平行金属导轨EFHG与PMQN按图示固定，EF与PM段水平且粗糙，导轨的间距为2L，HG与QN段倾斜且光滑，导轨的间距为L， ， HG、QN所在平面与水平面的夹角 ， 导轨间存在匀强磁场，磁感应强度大小均为 ， 方向与导轨所在平面垂直，金属棒ab、cd与导轨垂直放置，ab棒质量为m，cd棒质量为2m， ， 接入电路的电阻均为 ， ab、cd间用轻质绝缘细线相连，中间跨过一个光滑定滑轮，两金属棒始终垂直于导轨且重力加速度 ， 现将两金属棒由静止释放。始终不会与滑轮相碰，两段金属导轨足够长，金属棒cd与水平导轨间的动摩擦因数为 ，
（1） 求释放瞬间ab棒的加速度大小。
（2） 求两金属棒的最大速度。
（3） 两金属棒速度达到最大后，细线突然断裂，经过时间t恰再次达到稳定状态，求再次稳定时ab棒、cd棒的速度大小。 题号
