初中物理人教版八年级下册12.2 滑轮课时作业

这是一份初中物理人教版八年级下册12.2 滑轮课时作业，共21页。试卷主要包含了请在图中画出力F力臂L等内容，欢迎下载使用。

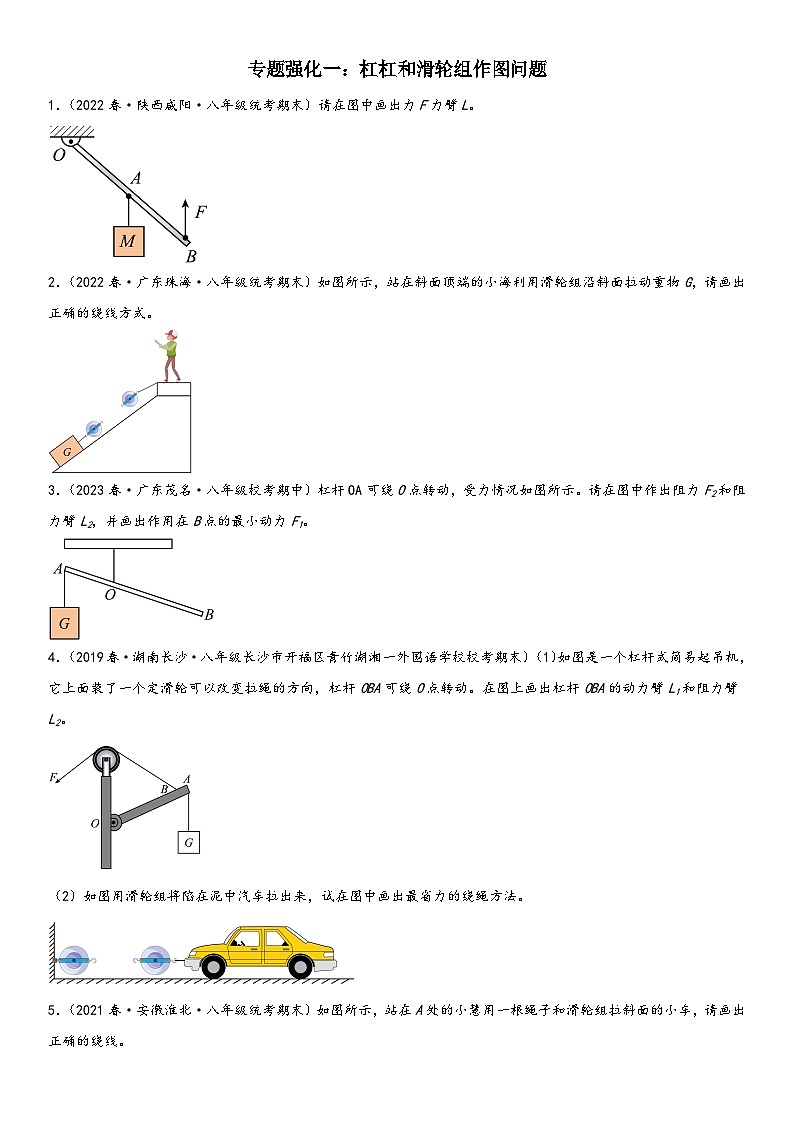

2．（2022春·广东珠海·八年级统考期末）如图所示，站在斜面顶端的小海利用滑轮组沿斜面拉动重物G，请画出正确的绕线方式。
3．（2023春·广东茂名·八年级校考期中）杠杆OA可绕O点转动，受力情况如图所示。请在图中作出阻力F2和阻力臂L2，并画出作用在B点的最小动力F1。

4．（2019春·湖南长沙·八年级长沙市开福区青竹湖湘一外国语学校校考期末）（1）如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。在图上画出杠杆OBA的动力臂L1和阻力臂L2。
（2）如图用滑轮组将陷在泥中汽车拉出来，试在图中画出最省力的绕绳方法。

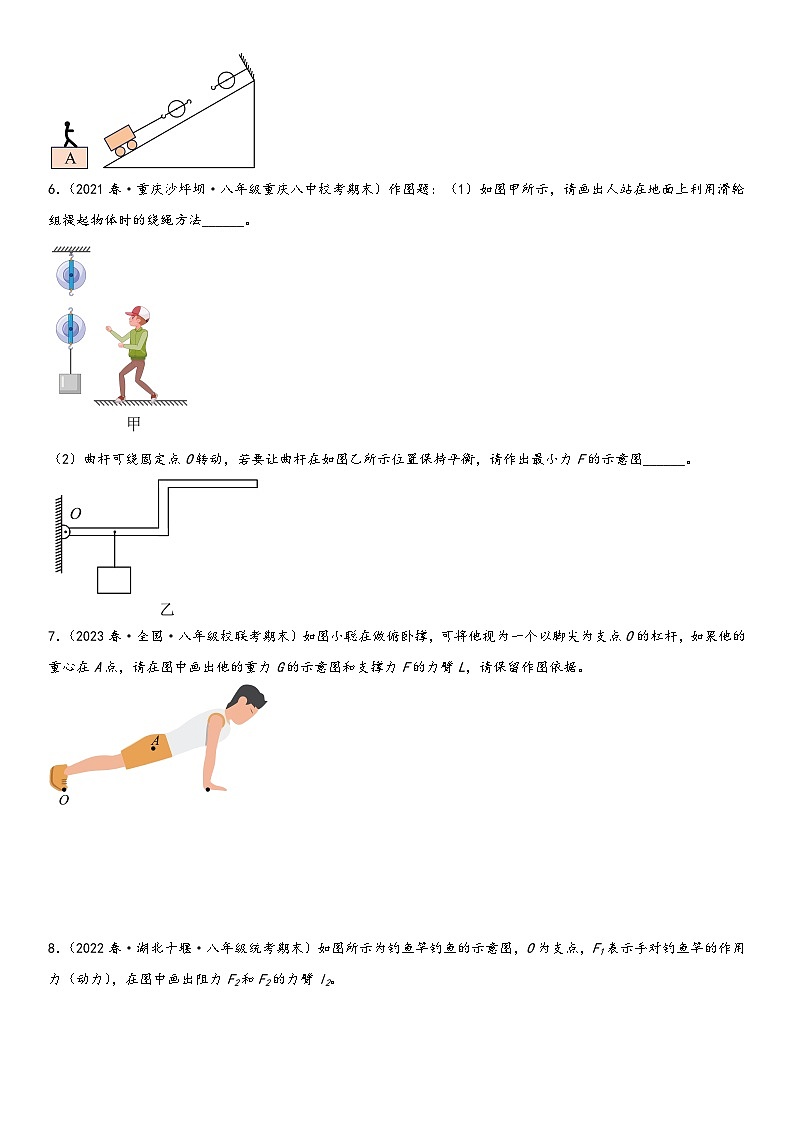

5．（2021春·安徽淮北·八年级统考期末）如图所示，站在A处的小慧用一根绳子和滑轮组拉斜面的小车，请画出正确的绕线。
6．（2021春·重庆沙坪坝·八年级重庆八中校考期末）作图题：（1）如图甲所示，请画出人站在地面上利用滑轮组提起物体时的绕绳方法______。
（2）曲杆可绕固定点O转动，若要让曲杆在如图乙所示位置保持平衡，请作出最小力F的示意图______。
7．（2023春·全国·八年级校联考期末）如图小聪在做俯卧撑，可将他视为一个以脚尖为支点O的杠杆，如果他的重心在A点，请在图中画出他的重力G的示意图和支撑力F的力臂L，请保留作图依据。

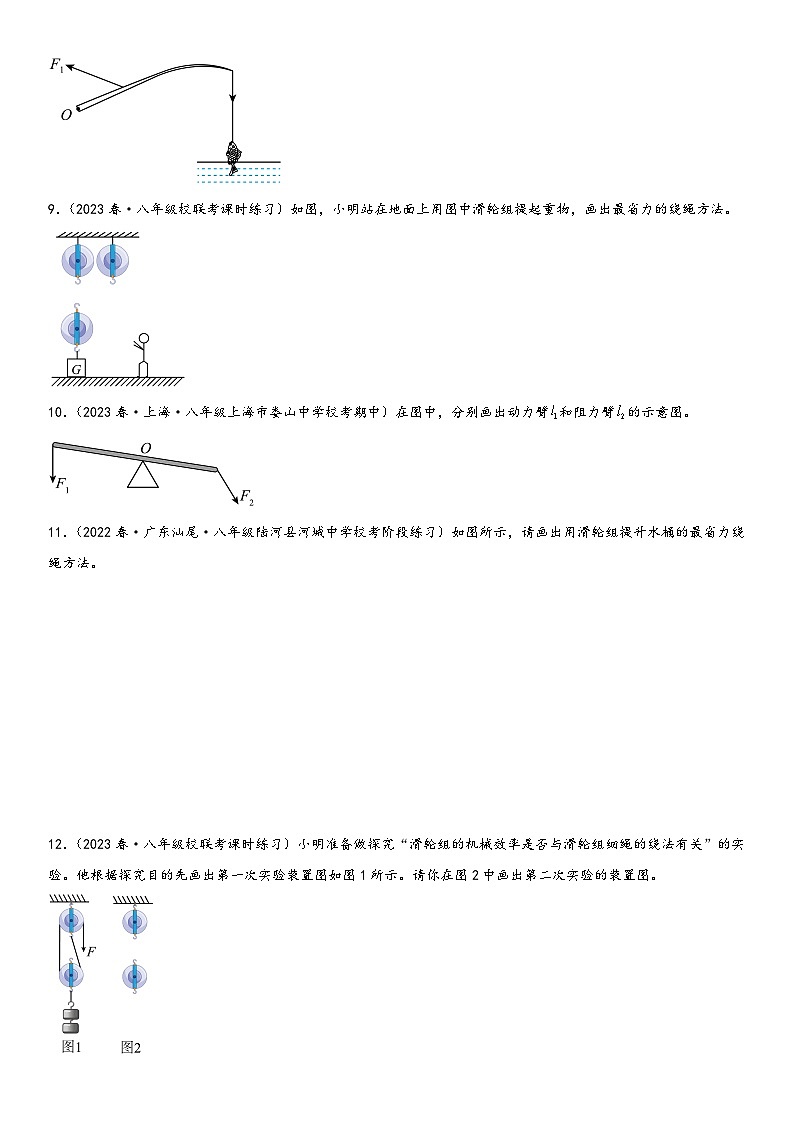

8．（2022春·湖北十堰·八年级统考期末）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力（动力），在图中画出阻力F2和F2的力臂l2。
9．（2023春·八年级校联考课时练习）如图，小明站在地面上用图中滑轮组提起重物，画出最省力的绕绳方法。
10．（2023春·上海·八年级上海市娄山中学校考期中）在图中，分别画出动力臂和阻力臂的示意图。

11．（2022春·广东汕尾·八年级陆河县河城中学校考阶段练习）如图所示，请画出用滑轮组提升水桶的最省力绕绳方法。
12．（2023春·八年级校联考课时练习）小明准备做探究“滑轮组的机械效率是否与滑轮组细绳的绕法有关”的实验。他根据探究目的先画出第一次实验装置图如图1所示。请你在图2中画出第二次实验的装置图。
13．（2022春·河北沧州·八年级统考期末）按图中所给的省力条件，画出各滑轮组绳子穿绕方法。图中G表示物重，G′表示动滑轮重，F表示人对绳子的拉力。
14．（2022春·山东滨州·八年级统考期末）要想拉动汽车，请在图中画出最省力的绳子绕法。
15．（2023春·广东茂名·八年级校考阶段练习）在图中画出物体A的重力示意图和杠杆的动力臂l。
16．（2021春·江西南昌·八年级南昌市第五中学校考期中）（1）如图所示，一轻质杠杆OA在力F1、F2的作用下处于静止状态。l2是力F2的力臂，请在图中画出F1的力臂和力F2的示意图。
（2）不计滑轮重及摩擦，以最省力提起物体，在图中画出绳子的正确绕法。
17．（2021春·广西河池·八年级统考期末）（1）在力F1、F2的作用下杠杆处于平衡状态，请在图中画出力F2的示意图以及力F1的力臂L1_______；
（2）如图所示是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力______。

18．（2021春·重庆·八年级重庆巴蜀中学校考期中）（1）如图，在杠杆上的A点挂一重物，在杠杆上施加一个最小的力，使杠杆在图中所示的位置平衡，试画出这个力的示意图；
（2）如图，站在地面上的人用滑轮组提升重物，作出线方式。
19．（2021春·重庆·八年级重庆南开中学校考期末）作图题：
（1）如图甲所示，一均匀轻杆可绕B处转动，在轻杆中间通过绳子挂有一重物。现用水平力F作用于A端，使杆保持静止，请作出力F的力臂l和杠杆所受的阻力F2______；
（2）请在图乙中画出使用该滑轮组最省力的绕线方式______。
20．（2020春·河南许昌·八年级统考期末）如图所示，站在小车上的男孩在绳子末端施加的水平拉力，物体M和小车在水平地面上做相向的匀速直线运动，请在图上画出小男孩拉车的绕线方法。
21．（2020·全国·八年级专题练习）按要求给滑轮组绕线.（G为物体重，不考虑摩擦及动滑轮、绳子的重力）
( )
22．（2023春·广东茂名·八年级校考期中）如图，用滑轮组将物块A向左边拉过去，请画出最省力的绕线方法。

23．（2023春·安徽六安·八年级校考期中）如图是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请在图中画出阻力臂L2，并画出施加在A点的最小动力F1。
24．（2022春·广东潮州·八年级校考阶段练习）给滑轮组绕线。（不计动滑轮重和摩擦）

25．（2022春·广东茂名·八年级校联考期中）作出如图中使杠杆平衡的最小的动力F1和力臂。
参考答案：
1．
【详解】沿长力F的作用线，再由支点O向其作垂线，支点到力作用线的距离，即为该力的力臂，图中L表示的就是该力的力臂，如图所示：
2．
【详解】由于人在上方，则最终绳端应向上拉，则绳子应从下端滑轮开始绕线，如图所示
3．
【详解】由图可知B与O点的连线为最大动力臂，根据力臂与力的作用下垂直关系，过B点做垂直OB向下的力，即为最小动力。如图所示

4．(1)；(2)
【详解】(1)过支点O向力的作用线作垂线即为力臂，则作图如下
(2)动滑轮上绳子段数越多，则可越省力，故作图如下
5．
【详解】由题意知，人要站在A处拉绳子，所以拉力方向向左，绳端应从定滑轮绕起，然后顺次绕过动滑轮、定滑轮，如图所示：
。
6．
【详解】（1）[1]因为滑轮组要求人站在地面上提升重物，因此，在绕绳时，最终的绳子自由端方向应该向下，从定滑轮的挂钩上开始，然后依次绕过动滑轮、定滑轮，由两段绳子承担物重，如图所示：
（2）[2]根据此杠杆的形状，从O到A点的距离最大，这是最长的力臂。所以力作用在杠杆的最右端时拉力最小，根据阻力的方向是竖直向下，可知拉力F的方向向上，如图所示：
7．
【详解】过人的重心A作竖直向下的重力G，过手与地面的接触点作垂直于接触面向上的支撑力F，最后过支点O作力F作用线的垂线段，即为支撑力的力臂L，如图所示
8．
【详解】阻力F2是由于鱼的重力产生的，方向竖直向下，作用点在钓鱼竿与线的交点处，从支点O作F2作用线的垂线段即为阻力臂l2，如图所示：
9．
【详解】要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起，依次绕过上面的定滑轮、下面的动滑轮，再绕过上面的另一个定滑轮，如下图
10．
【详解】已知支点为O，从支点O向力F1的作用线作垂线段l1，反向延长力F2的作用线，从支点O向力F2的作用线作垂线段l2，那么l1、l2即为所求作的力臂，如图所示：

11．
【详解】要最省力，则承担动滑轮的绳子股数n要最大，图中只有一个动滑轮，最多有三根绳子承担动滑轮。根据“奇动偶定”，以动滑轮上端挂钩为起点，向上绕过定滑轮，再向下绕过动滑轮，最后到人的手，如图所示：
12．
【详解】由题知，本实验的目的是滑轮组的机械效率是否与滑轮组细绳的绕法有关，则应该控制其他因素都相同，改变绳子的绕法进行探究。图中绳子从定滑轮绕起，由图得，连接动滑轮的绳子的股数为2股；要改变滑轮组的绕线方式，则图中绳子需从动滑轮绕起，连接动滑轮的绳子的股数为3股；因为滑轮组的机械效率还与被提升物体的重力有关，所以被提升的物体和物体上升的高度应相同，如下图所示：
13．见解析
【详解】由省力要求知道左图中，应n＝2，绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过定滑轮即可，如下图
由省力要求知道中图,应n＝3，绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮即可，如下图
由省力要求知道右图中，应n＝4，绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过定滑轮，依次绕过即可，如下图
14．
【详解】根据滑轮组省力的规律，当承担拉力的绳子段越多，越省力，如图一个动滑轮最多可以绕3段绳子，如图所示
15．
【详解】物体A受到的重力方向竖直向下，从重力的作用点—重心竖直向下作有向线段，即可作出重力的示意图；作用在杠杆上的绳子的拉力是动力，从支点O作绳子的垂线段，即为动力臂l，如图所示：
16．（1）；（2）
【详解】（1）作力F1的反向延长线，再过支点O做力F1作用线的垂线，垂线段即为F1的力臂L1；过力臂L2的下端作它的垂线，交杠杆于一点，即为阻力F2的作用点，向右上方延长，作出阻力F2，如图所示
（2）本题两个定滑轮、两个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，这样反复完成，这种情况下，承担物重的绳子段数为5段，如图所示：
17．
【详解】（1）过力臂L2作杠杆的垂线，垂线与杠杆的相交点即是力F2在杠杆上的作用点，而F2方向向上，才能让杠杆平衡；过支点O作力F1的垂线段，此垂线段即为力臂L1，所以作图如下：
（2）图示滑轮组，将绳子固定在动滑轮上，之后逐一绕过定滑轮和动滑轮，这种情况下承重绳子为3根，是最省力的绕线，所以作图如下：
18．（1）；（2）
【详解】（1）[1]根据杠杆平衡条件，阻力阻力臂不变，当动力臂最长，力最小，故连接支点和杆端点，为最长力臂，垂直力臂作出F，斜向上，如下图所示：
（2）[2]因为是人站在地面上用滑轮组提升重物，所以由2段绳子承担物重，是最省力的绕绳方法，如下图所示：
19．
【详解】（1）[1]由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，故其所受阻力F2如下图所示：
（2）[2]要使滑轮组最省力，则滑轮组中动滑轮承重的绳子数应最多，故由图中可知，动滑轮上有三股绳子承重时滑轮组最省力，绕线方式如下图所示：
20．
【详解】男孩在绳子末端施加的水平拉力F，所以可以由绳子自由端由外向内画出滑轮组的绕线，如图所示
21．
【详解】绳子的绕法决定滑轮组的使用效果，不考虑摩擦及动滑轮、绳子的重力，动滑轮被几根绳子承担，拉力就是物体重的几分之一，即，若n为奇数，从下面的动滑轮的固定挂钩绕起，若n为偶数，从上面的定滑轮的固定挂钩绕起。
左图，n=2，从上面的定滑轮的固定挂钩绕起；中图，n=3，从下面的动滑轮的固定挂钩绕起；右图，n=4，从上面的定滑轮的固定挂钩绕起。如图所示：
22．
【详解】由题意可得，要最省力则需要动滑轮上绳子数最多，一个滑轮组中动滑轮上最多有三股绳，连线如图所示：

23．
【详解】过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2；动力最小，即动力臂最长，阻力的方向已标出，所以动力的方向应该向下，连接支点O与A点，过A点作OA的垂线就得到在A点施加的最小动力F1，OA即为动力臂L1，如下图所示：
24．
【详解】图1中有一个动滑轮和一个定滑轮，要求，则动滑轮上的绳子根数有3根，所以绳子始端拴在动滑轮的挂钩上，然后依次绕过定滑轮、动滑轮；图2中有两个动滑轮和两个定滑轮，要求，所以绳子始端拴在定滑轮的下挂钩上，然后依次绕过动滑轮、定滑轮、动滑轮和定滑轮。两个图的绕绳方法如图所示：

25．
【详解】由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在点，因此作为动力臂最长，过点沿垂直于的方向画出动力，由于阻力能使杠杆逆时针转动，所以动力应使杠杆顺时针转动，则动力方向垂直于向上，如下图所示：
