初中物理人教版八年级上册第2节 生活中的透镜测试题

这是一份初中物理人教版八年级上册第2节 生活中的透镜测试题，共22页。

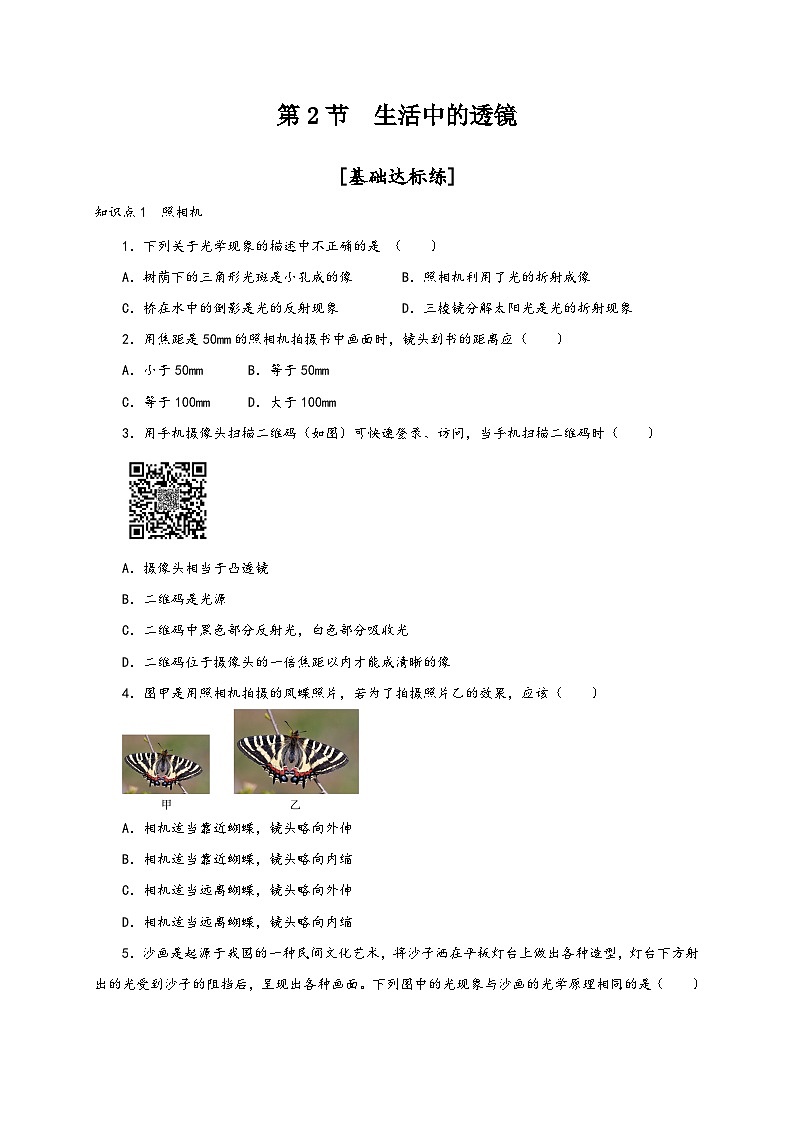

1．下列关于光学现象的描述中不正确的是 （ ）
A．树荫下的三角形光斑是小孔成的像B．照相机利用了光的折射成像
C．桥在水中的倒影是光的反射现象D．三棱镜分解太阳光是光的折射现象
2．用焦距是50mm的照相机拍摄书中画面时，镜头到书的距离应（ ）
A．小于50mmB．等于50mm
C．等于100mmD．大于100mm
3．用手机摄像头扫描二维码（如图）可快速登录、访问，当手机扫描二维码时（ ）
A．摄像头相当于凸透镜
B．二维码是光源
C．二维码中黑色部分反射光，白色部分吸收光
D．二维码位于摄像头的一倍焦距以内才能成清晰的像
4．图甲是用照相机拍摄的凤蝶照片，若为了拍摄照片乙的效果，应该（ ）
A．相机适当靠近蝴蝶，镜头略向外伸
B．相机适当靠近蝴蝶，镜头略向内缩
C．相机适当远离蝴蝶，镜头略向外伸
D．相机适当远离蝴蝶，镜头略向内缩

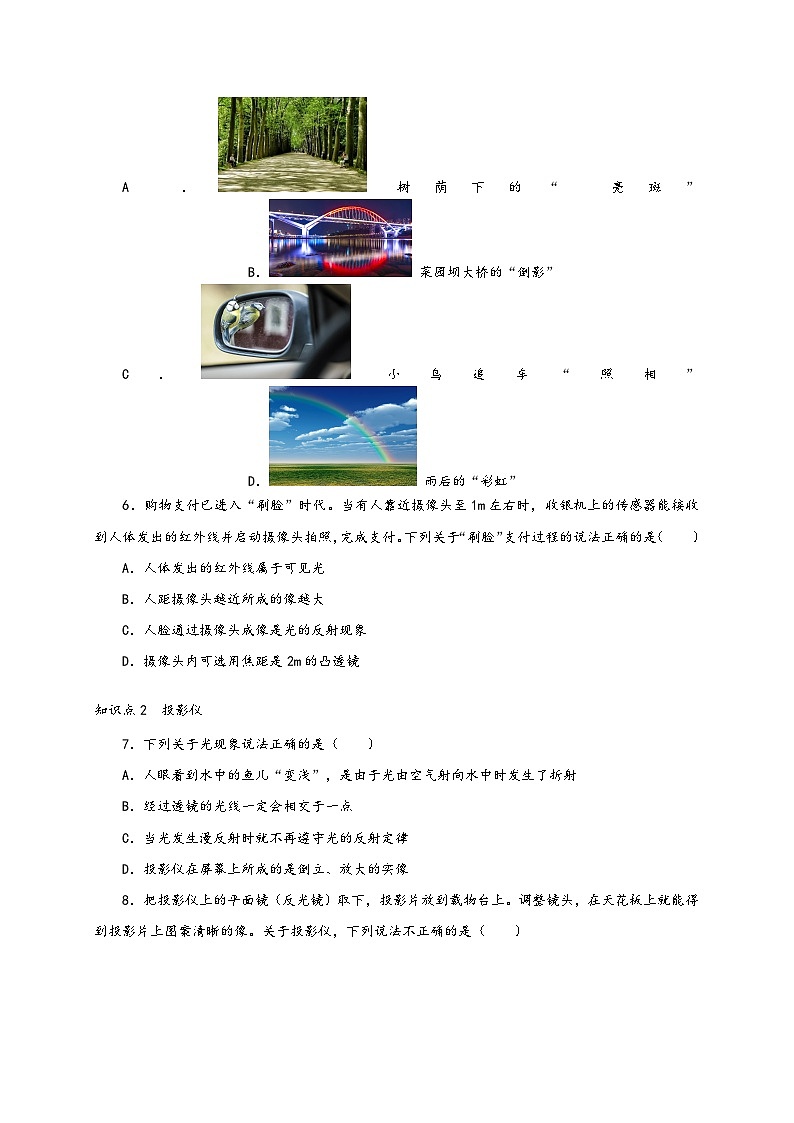

5．沙画是起源于我国的一种民间文化艺术，将沙子洒在平板灯台上做出各种造型，灯台下方射出的光受到沙子的阻挡后，呈现出各种画面。下列图中的光现象与沙画的光学原理相同的是（ ）
A． 树荫下的“亮斑”B． 菜园坝大桥的“倒影”
C． 小鸟追车“照相”D． 雨后的“彩虹”
6．购物支付已进入“刷脸”时代。当有人靠近摄像头至1m左右时，收银机上的传感器能接收到人体发出的红外线并启动摄像头拍照，完成支付。下列关于“刷脸”支付过程的说法正确的是（ ）
A．人体发出的红外线属于可见光
B．人距摄像头越近所成的像越大
C．人脸通过摄像头成像是光的反射现象
D．摄像头内可选用焦距是2m的凸透镜
知识点2 投影仪
7．下列关于光现象说法正确的是（ ）
A．人眼看到水中的鱼儿“变浅”，是由于光由空气射向水中时发生了折射
B．经过透镜的光线一定会相交于一点
C．当光发生漫反射时就不再遵守光的反射定律
D．投影仪在屏幕上所成的是倒立、放大的实像

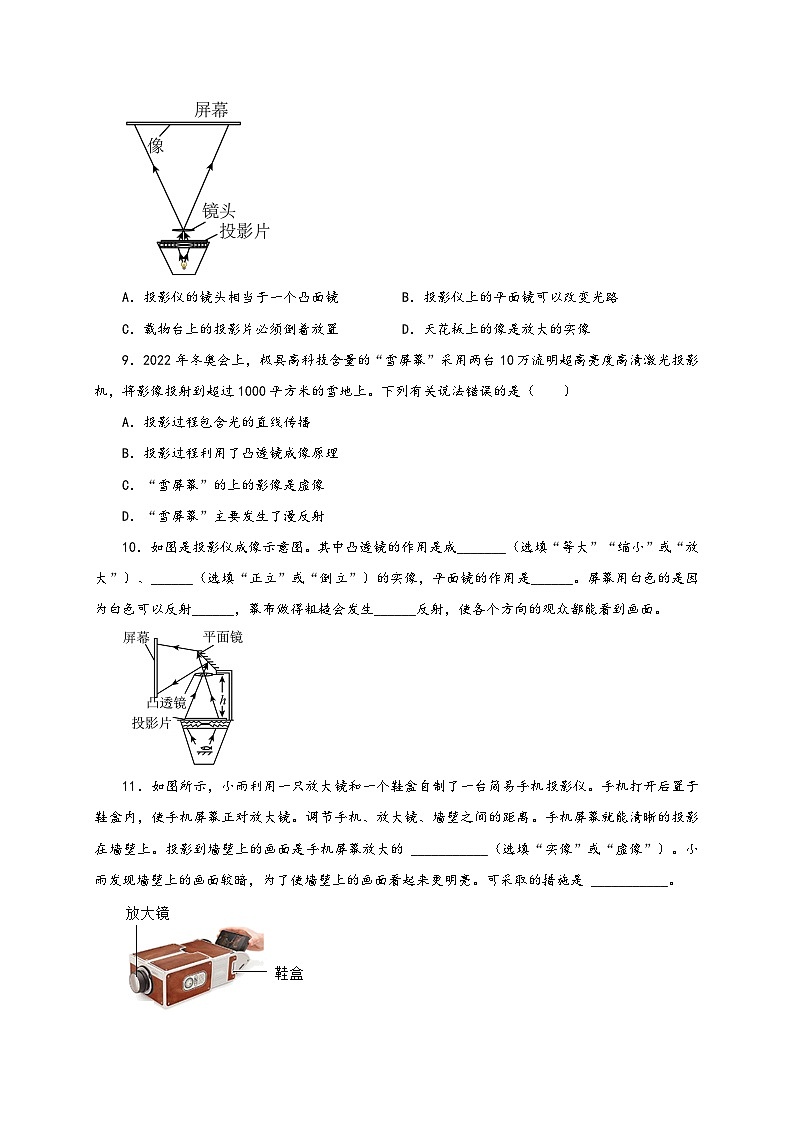

8．把投影仪上的平面镜（反光镜）取下，投影片放到载物台上。调整镜头，在天花板上就能得到投影片上图案清晰的像。关于投影仪，下列说法不正确的是（ ）
A．投影仪的镜头相当于一个凸面镜B．投影仪上的平面镜可以改变光路
C．载物台上的投影片必须倒着放置D．天花板上的像是放大的实像
9．2022年冬奥会上，极具高科技含量的“雪屏幕”采用两台10万流明超高亮度高清激光投影机，将影像投射到超过1000平方米的雪地上。下列有关说法错误的是（ ）
A．投影过程包含光的直线传播
B．投影过程利用了凸透镜成像原理
C．“雪屏幕”的上的影像是虚像
D．“雪屏幕”主要发生了漫反射
10．如图是投影仪成像示意图。其中凸透镜的作用是成_______（选填“等大”“缩小”或“放大”）、______（选填“正立”或“倒立”）的实像，平面镜的作用是______。屏幕用白色的是因为白色可以反射______，幕布做得粗糙会发生______反射，使各个方向的观众都能看到画面。
11．如图所示，小雨利用一只放大镜和一个鞋盒自制了一台简易手机投影仪。手机打开后置于鞋盒内，使手机屏幕正对放大镜。调节手机、放大镜、墙壁之间的距离。手机屏幕就能清晰的投影在墙壁上。投影到墙壁上的画面是手机屏幕放大的 ___________（选填“实像”或“虚像”）。小雨发现墙壁上的画面较暗，为了使墙壁上的画面看起来更明亮。可采取的措施是 ___________。
知识点3 放大镜
12．如图所示，关于光现象的说法中，正确的是（ ）
A． 平面镜成正立等大的虚像
B． 山羊在阳光下的影子是由于光的折射形成的
C． 放大镜成倒立放大的实像
D． 看见铅笔在水面处“折断”是光的反射现象
13．如图所示的四种现象中，属于光的直线传播现象的是（ ）
A．日食B．镜子中狗狗的像
C．透过露珠看叶脉D． 海面上的海市蜃楼
14．下列光学仪器中，成放大虚像的是（ ）
A．照相机B．放大镜C．投影仪D．平面镜
15．“世界你好！我是武汉！”，今天的武汉，热忱欢迎世界各国朋友，在武汉某景点游客拍到了如图所示的倒影图片，下面四个图中与倒影原理相同的是（ ）
A．B．
C．D．
16．如图所示，小明同学用焦距较小的放大镜观察瓢虫，在保持眼睛和瓢虫的距离不变的情况下，想让观察到的像更大一些，同时要保证观察到的像仍是清晰的，则他可以将放大镜适当______（选填“远离”或“靠近”）瓢虫。
[能力提升练]
17．在下列现象中，人眼看到的是物体的实像的是（ ）
A．用放大镜看指纹
B．在岸边看到鱼在水中游
C．在海边看到海市蜃楼
D．在电影院看电影
18．下列关于放大镜、幻灯机、照相机的说法错误的是（ ）
A．它们都是利用凸透镜成像的
B．用照相机拍照时，景物在2倍焦距以外
C．幻灯片必须放在2倍焦距以外
D．用放大镜看书，书与透镜的距离应小于1倍焦距
19．购物支付已进入“刷脸”时代。如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。下列有关说法正确的是（ ）
A．光经过摄像头成像利用的是光的反射
B．摄像头成像特点与投影仪相同
C．“刷脸”时，面部应位于摄像头两倍焦距之外
D．“刷脸”时，面部经摄像头成正立缩小的实像
20．小明对下列光学成像进行了分析，判断正确的是（ ）
①平面镜成像；②小孔成像；③放大镜的像；④幻灯机屏幕上所成的像；⑤照相机的像。
A．反射成像的有①②④B．折射成像的有③④⑤
C．属于实像的是①③⑤D．属于虚像的是②③④
21．如图是常用体温计横截面，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于___________镜，体温计的制作原理是利用水银的___________的性质制作。
22．小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中以便观赏如图所示。人在适当的位置可以看到两条鱼，一条是由于光从___________斜射入___________时，发生折射形成的虚像比实际位置要___________；另一个是由于球形鱼缸和水的共同作用相当于放大镜，我们看到的小丑鱼是它通过球形鱼缸形成的放大的___________填“实像”或“虚像”。
23．如图调节手指投影灯到墙壁的距离，墙上会出现清晰的图像，投影灯内部的结构如图。胶片某点发出的光线a经焦点F，光线b平行于主光轴。
①图中凸透镜成像时的物距为______cm；
②画出光线a和b经凸透镜后的对应光线；______
③与物比较，胶片图案经凸透镜成______（选填“放大”“缩小”“等大”）______（选填“正立”“倒立”）的像。
24．如图甲是投影仪成像原理图，但在生活中，我们需要装上平面镜来进行使用，如图乙所示，在图乙中平面镜的作用是 ______。若将凸透镜向上移动一点，屏幕需向 ______（选填“左”或“右”）移动才能看到清晰的像，此时所成的像比之前更 ______（选填“大”或“小”）。凸透镜的作用是使投影片在屏幕上成 ______（选填“等大”、“缩小”或“放大”）的实像，此时如果有一只飞虫停在透镜下表面，则屏幕上 ______（选填“一定能”、“可能”或“不能”）出现飞虫的像。
[高频考题实战练]
25．（2022·湖南张家界·中考真题）下列生活工具成像原理与照相机相同的是（ ）
A． 人脸识别机B． 汽车后视镜
C． 放大镜D． 近视眼镜
26．（2022·湖南郴州·中考真题）2022年6月5日10时44分，神舟十四号飞船成功发射，我国空间站建设又跨出了关键一步。王大爷从报纸上看到这一消息时，感到无比自豪。他用放大镜读报时透过镜片看到的文字是（ ）
A．倒立、缩小的实像B．正立、放大的虚像
C．倒立、放大的实像D．正立、缩小的虚像
第2节 生活中的透镜
[基础达标练]
知识点1 照相机
1．下列关于光学现象的描述中不正确的是 （ ）
A．树荫下的三角形光斑是小孔成的像B．照相机利用了光的折射成像
C．桥在水中的倒影是光的反射现象D．三棱镜分解太阳光是光的折射现象
【答案】A
【解析】A．树荫下，太阳通过树叶间的三角形的小孔在地面形成图形光斑，是小孔成像，但成的不是三角形的光斑，故A错误，符合题意；
B．照相机是光从空气斜射向凸透镜发生折射而成的像，故B正确，不符合题意；
C．桥在水中的倒影是平面镜成像，光的反射形成的，故C正确，不符合题意；
D．光从空气射向三棱镜时，发生偏折，所以三棱镜分解太阳光是光的折射现象，故D正确，不符合题意。
故选A。
2．用焦距是50mm的照相机拍摄书中画面时，镜头到书的距离应（ ）
A．小于50mmB．等于50mm
C．等于100mmD．大于100mm
【答案】D
【解析】用镜头焦距为50mm的照相机拍摄书中画面时，满足
u＞2f=100mm
所以书与照相机镜头的距离应该大于100mm，故ABC不符合题意，D符合题意。
故选D。
3．用手机摄像头扫描二维码（如图）可快速登录、访问，当手机扫描二维码时（ ）
A．摄像头相当于凸透镜
B．二维码是光源
C．二维码中黑色部分反射光，白色部分吸收光
D．二维码位于摄像头的一倍焦距以内才能成清晰的像
【答案】A
【解析】A．摄像头的镜头中间厚边缘薄，是凸透镜，故A符合题意；
B．二维码本身不发光，不是光源，故B不符合题意；
C．当扫描黑白相间的条纹时，黑色条纹吸收所有光线，故黑色条纹不反射光，而白色条纹能够反射所有色光，故C不符合题意；
D．照相机是利用物距大于二倍焦距时，成倒立缩小的实像制成，因此扫二维码时，二维码与镜头的距离应大于二倍焦距，故D不符合题意。
故选A。
4．图甲是用照相机拍摄的凤蝶照片，若为了拍摄照片乙的效果，应该（ ）
A．相机适当靠近蝴蝶，镜头略向外伸
B．相机适当靠近蝴蝶，镜头略向内缩
C．相机适当远离蝴蝶，镜头略向外伸
D．相机适当远离蝴蝶，镜头略向内缩
【答案】A
【解析】照相机照相时，蝴蝶到照相机镜头的距离大于二倍焦距，胶片上得到倒立、缩小的实像；根据“物近像远像变大”，为使蝴蝶图片更大一些，必须使像变大，必须增大像距，减小物距，即缩短相机与蝴蝶的距离，同时增大镜头到底片的距离，故A符合题意，BCD不符合题意。
故选A。
5．沙画是起源于我国的一种民间文化艺术，将沙子洒在平板灯台上做出各种造型，灯台下方射出的光受到沙子的阻挡后，呈现出各种画面。下列图中的光现象与沙画的光学原理相同的是（ ）
A． 树荫下的“亮斑”B． 菜园坝大桥的“倒影”
C． 小鸟追车“照相”D． 雨后的“彩虹”
【答案】A
【解析】灯台下方射出的光透过平板，部分受到沙子的阻挡，形成明暗对比，呈现出各种画面，该现象的形成原因是光在同种均匀介质中沿直线传播；
A．树荫下的“亮斑”是小孔成像现象，是光的直线传播形成的，故A符合题意；
B．菜园坝大桥的“倒影”，是平面镜成像现象，是由光的反射形成的，故B不符合题意；
C．车的后视镜一般是凸面镜，小鸟追车“照相”，属于光的反射现象，故C不符合题意；
D．雨后的“彩虹”是光的色散，是由光的折射形成的，故D不符合题意。
故选A。
6．购物支付已进入“刷脸”时代。当有人靠近摄像头至1m左右时，收银机上的传感器能接收到人体发出的红外线并启动摄像头拍照，完成支付。下列关于“刷脸”支付过程的说法正确的是（ ）
A．人体发出的红外线属于可见光
B．人距摄像头越近所成的像越大
C．人脸通过摄像头成像是光的反射现象
D．摄像头内可选用焦距是2m的凸透镜
【答案】B
【解析】A．红外线属于不可见光，人体发出的红外线较强，故A错误；
BC．凸透镜成实像时，是光的折射现象，刷脸时成的是倒立、缩小的实像，其应用是照相机，人靠近摄像头时，物距减小，像距变大，像变大，故B正确，C错误；
C．摄像头相当于照相机，成像原理是物距大于2倍焦距，靠近摄像头至1m左右时物距大于2倍焦距，焦距小于0.5m，故D错误。
故选B。
知识点2 投影仪
7．下列关于光现象说法正确的是（ ）
A．人眼看到水中的鱼儿“变浅”，是由于光由空气射向水中时发生了折射
B．经过透镜的光线一定会相交于一点
C．当光发生漫反射时就不再遵守光的反射定律
D．投影仪在屏幕上所成的是倒立、放大的实像
【答案】D
【解析】A．人眼看到水中的鱼感觉变浅是由于光由水射向空气中时发生了折射，故A错误；
B．经过凸透镜的光线被会聚，会靠近主光轴，但不一定相交于一点，故B错误；
C．镜面反射和漫反射都是反射现象，都遵守光的反射定律，故C错误；
D．投影仪的成像原理是物距大于二倍焦距，像距位于一倍焦距与二倍焦距之间，凸透镜成倒立、放大的实像，故D正确。
故选D。
8．把投影仪上的平面镜（反光镜）取下，投影片放到载物台上。调整镜头，在天花板上就能得到投影片上图案清晰的像。关于投影仪，下列说法不正确的是（ ）
A．投影仪的镜头相当于一个凸面镜B．投影仪上的平面镜可以改变光路
C．载物台上的投影片必须倒着放置D．天花板上的像是放大的实像
【答案】A
【解析】AD．投影仪的镜头是一个凸透镜，成像原理利用的是当物距大于一倍焦距小于二倍焦距时，凸透镜成倒立、放大的实像，故A错误，符合题意，D正确，不符合题意；
B．投影仪上的平面镜会对光线进行反射，可以改变光路，故B正确，不符合题意；
C．投影仪成的是倒立、放大的实像，因此载物台上的投影片必须倒着放置，故C正确，不符合题意。
故选A。
9．2022年冬奥会上，极具高科技含量的“雪屏幕”采用两台10万流明超高亮度高清激光投影机，将影像投射到超过1000平方米的雪地上。下列有关说法错误的是（ ）
A．投影过程包含光的直线传播
B．投影过程利用了凸透镜成像原理
C．“雪屏幕”的上的影像是虚像
D．“雪屏幕”主要发生了漫反射
【答案】C
【解析】A．投影过程中，光线在空气中是沿直线传播的，故A正确，A不符合题意；
BC．投影过程是利用了凸透镜成倒立、放大的实像的原理，故B正确，C错误，B不符合题意，C符合题意；
D．“雪屏幕”表面凹凸不平，反射光线射向四面八方，主要发生了漫反射，故D正确，D不符合题意。
故选C。
10．如图是投影仪成像示意图。其中凸透镜的作用是成_______（选填“等大”“缩小”或“放大”）、______（选填“正立”或“倒立”）的实像，平面镜的作用是______。屏幕用白色的是因为白色可以反射______，幕布做得粗糙会发生______反射，使各个方向的观众都能看到画面。
【答案】 放大 倒立 改变光的传播方向 所有色光 漫
【解析】[1][2][3]投影仪就是根据凸透镜成放大、倒立实像的原理制成的，平面镜将通过凸透镜的折射光线反射到银幕上，起到改变光的传播方向作用。
[4]屏幕用白色的是因为白色可以反射所有色光。
[5]电影幕布的表面是粗糙的，光射到上面发生了漫反射，使各个方向的人都能看到。
11．如图所示，小雨利用一只放大镜和一个鞋盒自制了一台简易手机投影仪。手机打开后置于鞋盒内，使手机屏幕正对放大镜。调节手机、放大镜、墙壁之间的距离。手机屏幕就能清晰的投影在墙壁上。投影到墙壁上的画面是手机屏幕放大的 ___________（选填“实像”或“虚像”）。小雨发现墙壁上的画面较暗，为了使墙壁上的画面看起来更明亮。可采取的措施是 ___________。
【答案】 实像 增大手机屏幕的亮度
【解析】[1]投影仪是根据凸透镜成放大、倒立实像的原理制成的，所以投影到墙壁上的画面是手机屏幕放大的实像。
[2]小雨发现墙壁上的画面较暗，这说明手机屏幕较暗，为了使墙壁上的画面看起来更明亮，可以增大手机屏幕的亮度。
知识点3 放大镜
12．如图所示，关于光现象的说法中，正确的是（ ）
A． 平面镜成正立等大的虚像
B． 山羊在阳光下的影子是由于光的折射形成的
C． 放大镜成倒立放大的实像
D． 看见铅笔在水面处“折断”是光的反射现象
【答案】A
【解析】A．平面镜成像是由于光的反射现象形成的，所成的像为正立、等大的虚像，故A正确；
B．阳光照射下，影子的形成是由光的直线传播形成的，故B错误；
C．放大镜是利用物体位于凸透镜的一倍焦距以内的成像规律工作的，放大镜成正立、放大的虚像，故C错误；
D．铅笔在水面处“折断”是由于水面下的铅笔反射的光进入空气时反生折射，折射角大于入射角而造成的，属于光的折射现象，故D错误。
故选A。
13．如图所示的四种现象中，属于光的直线传播现象的是（ ）
A．日食B．镜子中狗狗的像
C．透过露珠看叶脉D． 海面上的海市蜃楼
【答案】A
【解析】A．日食是由于光沿直线传播形成的，故A符合题意；
B．镜子中狗狗的像，是由于光的反射形成的，故B不符合题意；
C．透过露珠看叶脉是利用凸透镜成像的原理，属于光的折射现象，故C不符合题意；
D．海面上的海市蜃楼，是光在不均匀的介质中传播时发生折射形成的，故D不符合题意。
故选A。
14．下列光学仪器中，成放大虚像的是（ ）
A．照相机B．放大镜C．投影仪D．平面镜
【答案】B
【解析】A．照相机成的是倒立、缩小的实像，故A不符合题意；
B．放大镜成的是正立、放大的虚像，故B符合题意；
C．投影仪成的是倒立、放大的实像，故C不符合题意；
D．平面镜所成的像是等大的正立的虚像，故D不符合题意。
故选B。
15．“世界你好！我是武汉！”，今天的武汉，热忱欢迎世界各国朋友，在武汉某景点游客拍到了如图所示的倒影图片，下面四个图中与倒影原理相同的是（ ）
A．B．
C．D．
【答案】B
【解析】倒影是由于光的反射形成的虚像。
A．手影是由于光的直线传播形成的，故A不符合题意；
B．潜望镜是通过光的反射，从而在水下能看清水面的情况，故B符合题意；
C．人站在岸上看到水里的物体的位置要比实际位置高，是由于光的折射造成的，故C不符合题意；
D．放大镜能放大物体是由于凸透镜成像，故D不符合题意。
故选B。
16．如图所示，小明同学用焦距较小的放大镜观察瓢虫，在保持眼睛和瓢虫的距离不变的情况下，想让观察到的像更大一些，同时要保证观察到的像仍是清晰的，则他可以将放大镜适当______（选填“远离”或“靠近”）瓢虫。
【答案】远离
【解析】放大镜的成像原理：物距小于焦距时，成正立、放大的虚像；用焦距较小的放大镜观察瓢虫，在保持眼睛和瓢虫的距离不变的情况下，要想让观察到的像更大一些，根据凸透镜成虚像的规律可知，应适当增大物距，所以应将放大镜适当远离瓢虫。
[能力提升练]
17．在下列现象中，人眼看到的是物体的实像的是（ ）
A．用放大镜看指纹
B．在岸边看到鱼在水中游
C．在海边看到海市蜃楼
D．在电影院看电影
【答案】D
【解析】A．用放大镜看指纹，放大镜成正立、放大的虚像，故A不符合题意；
B．在岸边看到鱼在水中游，看到的是变浅的鱼的虚像，故B不符合题意；
C．在海边看到海市蜃楼是光的折射形成的虚像，故C不符合题意；
D．电影和投影仪是一样的，银幕上成倒立、放大的实像，故D符合题意。
故选D。
18．下列关于放大镜、幻灯机、照相机的说法错误的是（ ）
A．它们都是利用凸透镜成像的
B．用照相机拍照时，景物在2倍焦距以外
C．幻灯片必须放在2倍焦距以外
D．用放大镜看书，书与透镜的距离应小于1倍焦距
【答案】C
【解析】A．放大镜、幻灯机、照相机的镜头都是凸透镜，利用了凸透镜成像规律，故A正确，不符合题意；
B．照相机成的是倒立、缩小的实像，此时物距大于2倍焦，即距景物在2倍焦距以外，故B正确，不符合题意；
C．幻灯机成倒立、放大的实像，此时物距大于1倍焦距小于2倍焦距，即幻灯片必须放在1倍焦距和2倍焦距之间，故C错误，符合题意；
D．用放大镜成倒立、放大的虚像，此时物距小于焦距，即书与透镜的距离应小于1倍焦距，故D正确，不符合题意。
故选C。
19．购物支付已进入“刷脸”时代。如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。下列有关说法正确的是（ ）
A．光经过摄像头成像利用的是光的反射
B．摄像头成像特点与投影仪相同
C．“刷脸”时，面部应位于摄像头两倍焦距之外
D．“刷脸”时，面部经摄像头成正立缩小的实像
【答案】C
【解析】A．刷脸系统中的摄像头是一凸透镜，则光是从空气斜射入另一种介质，发生的是光的折射现象，故A错误；
BCD．摄像头与照相机的成像原理相同，与投影仪的成像原理不同，投影仪成的是倒立、放大的实像。刷脸时，面部与摄像头的距离大于二倍焦距，通过摄像头成的是倒立、缩小的实像，故BD错误，C正确。
故选C。
20．小明对下列光学成像进行了分析，判断正确的是（ ）
①平面镜成像；②小孔成像；③放大镜的像；④幻灯机屏幕上所成的像；⑤照相机的像。
A．反射成像的有①②④B．折射成像的有③④⑤
C．属于实像的是①③⑤D．属于虚像的是②③④
【答案】B
【解析】①平面镜成像，是由光的反射形成的正立等大的虚像；
②小孔成像，是由光的直线传播形成的实像；
③放大镜成像，属于凸透镜成像，是由光的折射形成的正立放大的虚像；
④幻灯机屏幕上所成的像，属于凸透镜成像，是由光的折射形成的倒立放大的实像；
⑤照相机中所成的像，属于凸透镜成像，是由光的折射形成的倒立缩小的实像。
则属于反射成像的是①，属于折射成像的是③④⑤，属于实像的是②④⑤，属于虚像的是①③，故ACD错误，B正确。
故选B。
21．如图是常用体温计横截面，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于___________镜，体温计的制作原理是利用水银的___________的性质制作。
【答案】 凸透 热胀冷缩
【解析】[1]从体温计截面图来看，此温度计的圆弧形玻璃中间厚，边缘薄，相当于凸透镜，可以作为放大镜使用。
[2]水银具有“热胀冷缩”的性质，即温度低时，水银体积收缩，则温度计示数变小；温度高时，水银体积膨胀增大，则温度计示数增大。
22．小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中以便观赏如图所示。人在适当的位置可以看到两条鱼，一条是由于光从___________斜射入___________时，发生折射形成的虚像比实际位置要___________；另一个是由于球形鱼缸和水的共同作用相当于放大镜，我们看到的小丑鱼是它通过球形鱼缸形成的放大的___________填“实像”或“虚像”。
【答案】 水中 空气 浅 虚像
【解析】[1][2][3]当我们在鱼缸的斜上方看水中的鱼时，水中鱼的光斜射到水面时，会发生折射现象，折射光线远离法线进入我们的眼睛，由于错觉，我们始终认为光是沿直线传播的，逆着折射光线看到了鱼的虚像，虚像比鱼的实际位置浅一些。
[4]当从鱼缸侧面看水中鱼时，弧形鱼缸和水正好构成一个凸透镜，由凸透镜成像的规律可知，鱼在一倍焦距以内成正立放大的虚像。
23．如图调节手指投影灯到墙壁的距离，墙上会出现清晰的图像，投影灯内部的结构如图。胶片某点发出的光线a经焦点F，光线b平行于主光轴。
①图中凸透镜成像时的物距为______cm；
②画出光线a和b经凸透镜后的对应光线；______
③与物比较，胶片图案经凸透镜成______（选填“放大”“缩小”“等大”）______（选填“正立”“倒立”）的像。
【答案】 1.50 放大 倒立
【解析】[1]胶片到0刻度线的距离即为物距，刻度尺的最小分度值为1mm，由图可知，物体在1.50cm刻度上，物距为1.50cm。
[2]投影灯是利用凸透镜成像原理制成的，过凸透镜焦点的光线，经凸透镜折射后产生的光线平行于主光轴；平行于凸透镜主光轴的光线，经凸透镜折射后产生的光线过凸透镜的焦点，作图如下：
[3][4]此时，物距1.50cm，焦距0.80cm。据投影灯原理可知，此时印有喜洋洋图案的胶片处于凸透镜的1倍焦距和2倍焦距之间，所以应该成一个倒立、放大的实像。
24．如图甲是投影仪成像原理图，但在生活中，我们需要装上平面镜来进行使用，如图乙所示，在图乙中平面镜的作用是 ______。若将凸透镜向上移动一点，屏幕需向 ______（选填“左”或“右”）移动才能看到清晰的像，此时所成的像比之前更 ______（选填“大”或“小”）。凸透镜的作用是使投影片在屏幕上成 ______（选填“等大”、“缩小”或“放大”）的实像，此时如果有一只飞虫停在透镜下表面，则屏幕上 ______（选填“一定能”、“可能”或“不能”）出现飞虫的像。
【答案】 改变光的传播方向 右 小 放大 不能
【解析】[1]投影仪中的平面镜可以将透镜会聚的光反射到屏幕上，起到改变光的传播方向的作用。
[2][3]若将凸透镜向上移动一点，则物距增大，要使屏幕上呈清晰的像，应减小像距，故屏幕向右移动，像距变小，像变小。
[4]投影仪是利用物体位于凸透镜一倍焦距和二倍焦距之间，成倒立放大的实像工作的。
[5]凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果有一只飞虫在透镜和投影片之间飞过，则屏幕上不能形成小虫清晰的像。
[高频考题实战练]
25．（2022·湖南张家界·中考真题）下列生活工具成像原理与照相机相同的是（ ）
A． 人脸识别机B． 汽车后视镜
C． 放大镜D． 近视眼镜
【答案】A
【解析】照相机的成像原理：物距大于凸透镜的二倍焦距时，成倒立、缩小的实像。
A．人脸识别机的镜头是一个凸透镜，成的是倒立、缩小的实像，与照相机成像原理相同，故A符合题意；
B．汽车后视镜是凸面镜，其成像原理是光的反射，故B不符合题意；
C．放大镜成的是正立、放大的虚像，故C不符合题意；
D．近视眼镜是凹透镜，故D不符合题意。
故选A。
26．（2022·湖南郴州·中考真题）2022年6月5日10时44分，神舟十四号飞船成功发射，我国空间站建设又跨出了关键一步。王大爷从报纸上看到这一消息时，感到无比自豪。他用放大镜读报时透过镜片看到的文字是（ ）
A．倒立、缩小的实像B．正立、放大的虚像
C．倒立、放大的实像D．正立、缩小的虚像
【答案】B
【解析】用放大镜读报时，放大镜与报纸的距离小于一倍焦距，根据凸透镜成像的规律可知，此时成正立、放大的虚像，故ACD不符合题意，B符合题意。
故选B。
