苏科版八年级物理上册同步练习第4章光的折射透镜单元综合检测(练习)(原卷版+解析)

这是一份苏科版八年级物理上册同步练习第4章光的折射透镜单元综合检测(练习)(原卷版+解析)，共32页。

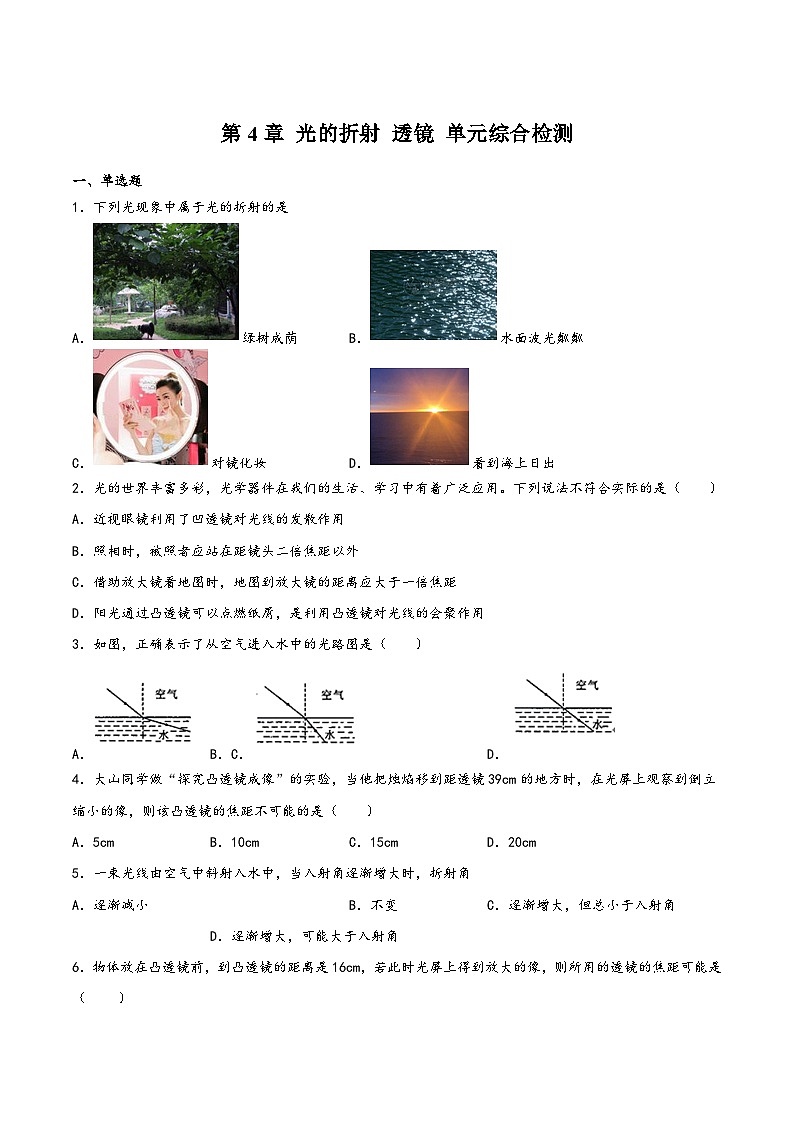

第4章 光的折射 透镜 单元综合检测一、单选题1．下列光现象中属于光的折射的是A．绿树成荫 B．水面波光粼粼C．对镜化妆 D．看到海上日出2．光的世界丰富多彩，光学器件在我们的生活、学习中有着广泛应用。下列说法不符合实际的是（　　）A．近视眼镜利用了凹透镜对光线的发散作用B．照相时，被照者应站在距镜头二倍焦距以外C．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距D．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用3．如图，正确表示了从空气进入水中的光路图是（　　）A． B．C． D．4．大山同学做“探究凸透镜成像”的实验，当他把烛焰移到距透镜39cm的地方时，在光屏上观察到倒立缩小的像，则该凸透镜的焦距不可能的是（　　）A．5cm B．10cm C．15cm D．20cm5．一束光线由空气中斜射入水中，当入射角逐渐增大时，折射角A．逐渐减小     B．不变     C．逐渐增大，但总小于入射角     D．逐渐增大，可能大于入射角6．物体放在凸透镜前，到凸透镜的距离是16cm，若此时光屏上得到放大的像，则所用的透镜的焦距可能是（  ）A．4cm B．8cm C．12cm D．18cm7．把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小、最亮的光斑。若将某一物体放在此凸透镜前20cm处，可得到一个（　　）A．倒立放大的实像 B．倒立缩小的实像C．正立放大的实像 D．正立放大的虚像8．天文爱好者所使用的望远镜如图所示．以下判断正确的是A．A镜是目镜B．B镜是物镜C．由于没有光屏，太空中的星体通过A镜成的是虚像D．太空中的星体通过A镜成的像是倒立缩小的9．在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（　　）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像10．如图所示是一束光由空气进入某透明物质时，在界面上发生的反射和折射的光路，下列判断正确的是A．AO可能是入射光线B．OC必定是反射光线C．OB可能是折射光线D．BO必定是入射光线11．如图所示，竖直放置的不透光物体 （足够大）中紧密嵌有一凸透镜，透镜左侧两倍焦距处，有一个与主光轴垂直的物体AB，在透镜右侧三倍焦距处竖直放置一平面镜MN，镜面与凸透镜的主光轴垂直，B、N两点都在主光轴上，AB与MN高度相等，且与透镜上半部分等高．遮住透镜的下半部分，则该光具组中，物体AB的成像情况是（  ）A．两个实像，一个虚像 B．一个实像，两个虚像C．只有一个虚像 D．只有一个实像12．某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（　　）A．P点在S点的上方，Q点在S点的上方B．P点在S点的下方，Q点在S点的上方C．P点在S点的上方，Q点在S点的下方D．P点在S点的下方，Q点在S点的下方二、填空题13．透镜是利用光的折射规律制成的，如右下图所示，对光有会聚作用的有 ________ ，对光有发散作用的有 ________ .14．彩色电视机屏幕上各种艳丽色彩是由红、______、蓝三种光通过适当的比例混合得到的,如图所示的透镜是_____透镜,用这种透镜制作的眼镜可以用于矫正______眼(选填“近视”或“远视”) 。15．如图所示，不透明的容器中有一只铁质玩具青蛙，人的眼睛在S位置时刚好看不到青蛙。这是_______________的缘故；向容器中注入适量的水，眼睛就能够看到青蛙了，这是_______________造成的。16．小明将奶奶的老花镜正对着太阳光，在透镜的另一侧移动光屏，当距透镜5cm时，屏上出现最小最亮的一点，则老花镜的焦距约是________cm。17．据统计，我国约70%的中学生因用眼习惯不良，导致不同程度的近视眼，近视眼成像的光路图如下______图。矫正近视眼的光路图如下______图。18．2020年4月24日，江西福建多省出现了日晕现象，如图（a），这是太阳光在不均匀的大气层中发生_________形成的；2020年6月21日，重庆大部分地区都观测到了日环食，如图（b），日环食是由于光_________形成的。19．小明在探究凸透镜成像规律时，将一个焦距为10cm的凸透镜固定在光具座上50cm刻线处．如图所示，点燃的蜡烛在光具座上35cm刻度线处时，移动光屏，使烛焰在光屏成清晰的像，此现象说明________的成像特点．（选填“照相机”、“幻灯机”或放大镜“）  三、作图题20．一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。21．如图所示，两条入射光线分别射向凸透镜和凹透镜，请画出折射光线。22．如图，请作出入射光线在玻璃砖AB面上的反射光线和大致的折射光线。四、实验题23．（1）如图甲将硬纸板垂直放在平面镜上，使一束光贴着纸板A入射到O点，实验时若入射光线偏离法线，则反射角将_______（选填“变大”、 “变小”或“不变”）；当纸板A上显示出光路时，将另一半纸板B绕 ON向后折时，反射光线不在纸板B上，此时反射光实际上是________（选填“存在”或“不存在”）的；（2）如图乙，一束光从A点射向水面上的O点，照射到容器底部的B点，如果要让折射光线射到C点，在保持入射点不变时，应________（选填“增大”或“减小”）入射角或者在保持入射光线位置不变时，应___________（选填“加水”或“排水”）。24．在探究光的折射规律实验中，某一组将光分别射入水和玻璃中，并记录了如表数据：分析表中数据，可以得到一些规律：（1）当光从一种介质垂直射入到另一种介质时，传播方向______（填“改变”、“不改变”）。（2）分析表中数据猜想，光从空气射入其它介质时，折射角______（“可能”或“不可能”）达到90°。（3）当光线以32°入射角从水中射向空气时，则折射角是______，理由是______。（4）从表中数据看出，同一光线，在不同材料的介质中的偏折程度不同。可以猜想，当光从水中射入玻璃时，折射角______入射角（填“大于”、“小于”、“等于”）。25．小强同学利用如图所示的实验装置探究“光的反射和折射规律”。在玻璃水槽中竖直放置的光屏是由E和F两个半圆形光屏组成的，NOM为两半圆的分界线，其中光屏F可绕直径NOM前后折转。实验测量数据如表所示：（1）当光从空气射入水中时的传播方向 _________（选填“一定”或“不一定”）发生改变；（2）由表中数据可知，光从空气斜射入水中时，折射角 ________（选填“大于”、“等于”或“小于”）入射角，且折射角随着入射角的增大而 _________；（3）由表中数据可知，当光从水中以32°入射角斜射到空气中时，折射角为 ________°；（4）小明同学在实验时，当他沿AO方向射入一束光，F光屏上没有反射光和折射光，可能原因是 _________。26．某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜，并利用液体透镜探究“光的折射”和“透镜成像”，如图所示．（1）在探究“凸透镜对光线的作用”时，首先在两个透明玻璃长方体容器中充入蚊香烟雾，然后将水注入橡皮膜，制成液体透镜，再将液体透镜放置在两个玻璃容器之间，如图甲所示，让光线沿图示方向射入玻璃容器，经透镜折射后折射光线将 _____（选填“偏离”或“偏向”）主光轴．如果此时再用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的程度 _____（选填“会改变”或“不改变”），在玻璃容器中充入蚊香烟雾的目的是 _____．（2）在用液体透镜探究“凸透镜成像规律”时，蜡烛、光屏和液体透镜的位置如图乙所示，光屏上出现清晰的烛焰像，若透镜位置不动，将蜡烛移到光具座10cm刻度时，则烛焰经凸透镜所称的像是 _____．（3）为了探究“影响液体透镜折光能力强弱的因素”，物理兴趣小组人员做了如下实验：在图甲所示的装置中，保持液体透镜的凸起程度、即形状不变，先后在橡皮膜中注入酒精和煤油，观察光线经不同液体透镜折射后的偏折程度，此时，他们是在探究液体透镜折光能力与 _____是否有关，在此探究过程中保持液体透镜的凸起程度，即形状不变的具体原因是 _____．（4）利用液体透镜还可以探究哪些问题？（写出一个即可） _____．27．小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究“凸透镜成像的规律：（1）小明通过图甲的实验操作，确定了该凸透镜的焦距。实验时，把凸透镜固定在光具座50cm刻度线处；（2）小明将蜡烛移至光具座上10cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则该像是倒立、______的实像；（3）小明又将蜡烛移至光具座上25cm刻度线处，为在光屏上再次得到清晰的像，应将光屏向______（选填“靠近”或“远离”）透镜的方向移动，应用这一成像特点可制成的光学仪器是______；此时小明把自己的近视眼镜放在蜡烛和凸透镜之间，若要在光屏上再次成清晰的像，则需要将光屏向______（选填“靠近”或“远离”）透镜的方向移动；（4）小明将蜡烛移至光具座上40cm刻度线处，移动光屏，发现不能在光屏上得到像，为了观察此时成像特点，请你写出接下来的操作是：______；小明将蜡烛继续靠近透镜，看到的像将______（选填“变大”、“变小”或“不变”）。28．如图甲所示，在探究光的折射现象时，将一束入射角为50°的光斜射入杯内水中，在杯底形成光斑。兴趣小组对实验中光偏折程度产生了兴趣，为了定量反映这种偏折程度，小组成员将“折射角与入射角的比值”定义为“偏折比”。根据所学物理知识和生活经验，他们对影响“偏折比”大小的因素提出以下猜想。猜想1：“偏折比”大小可能与液体的深度有关；猜想2：“偏折比”大小可能与液体的种类有关；猜想3：“偏折比”大小可能与入射光的颜色有关。（1）图甲实验中，测得折射角为35°，则此时的“偏折比”为______，向杯中缓慢加水过程中，杯底光斑将向______（选填“左”或“右”）移动；（2）小组成员认为猜想1是错误的，因为______；（3）为了验证猜想2，小组在乙杯中加油，如图乙，当油的深度小于水的深度，此时杯底光斑的位置恰与图甲中光斑的位置重合，对比可知：在相同条件下，油对光的“偏折比”______（选填“大于”、“等于”或“小于”）水对光的“偏折比”；（4）对于猜想3，小组准备用图甲装置先后入射红、紫色光束进行探究；请你结合光的色散实验，推测红光的光斑应位于图丁中的______（选填“A”或“B”）点；（5）让一束光斜穿过如图戊所示的玻璃砖，若光在其上表面折射入玻璃砖时的“偏折比”为0.8，则光在其下表面折射出玻璃砖时的“偏折比”为______。29．小周同学用凸透镜做“探究凸透镜成像规律”的实验。（1）实验前，小明先想办法测凸透镜的焦距，如图甲所示，他将凸透镜正对太阳光，在透镜下方平行地放上白纸，测出透镜与白纸间距s与对应的白纸被烤焦的时间t，绘出图像如图乙所示。则判断该透镜的焦距f为 _____cm，然后在光具座上从左到右分别放置蜡烛、凸透镜和光屏，将焰心、透镜中心、光屏中心调在 _____；（2）实验过程中，当蜡烛与凸透镜的距离如图丙时，在光屏上可得到一个清晰的倒立、_____（选填“放大”或“缩小”）的实像，该实验现象可以说明 _____的成像特点（选填“照相机”“投影仪”或“放大镜”）；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，如图丁所示。则人眼在图中的 _____（选填“A”或“B”）处能观察到蜡烛的像，像是图a中的 _____（选填“1”“2”“3”或“4”）；（4）光屏上得到发光体清晰的像时，一只苍蝇飞到了凸透镜上，此时光屏上 _____（选填“A”“B”或“C”）；A．会有苍蝇的像B．会出现苍蝇的影子C．发光体的像完整且暗了一些（5）她又利用该装置研究视力的矫正问题，将蜡烛放在离凸透镜较远的位置，如图b所示，给凸透镜“戴”上近视眼镜（相当于一个凹透镜），此时光屏上能成一清晰的像：若“取”下近视眼镜，为使光屏上的像再次清晰，在保持透镜位置不变的条件下，下列操作可行的是 ______；①将光屏远离透镜；②将光屏靠近透镜；③将蜡烛远离透镜；④将蜡烛靠近透镜A．①③    B．①④     C．②③    D．②④五、综合题30．小明发现：水滴可使平行光发生如图(1)(2)所示的变化，且水滴变凸，其焦距 ______ （变小／不变／变大）。把写有“爱物理”字样的纸条先后放在左右两水滴下方的桌面上，小明从水滴上方看到的像如图(3)、(4)所示，这种放大功能类似于 ______ （放大镜／投影仪），且水滴变凸，其放大功能 ______ （变小／不变／变大）。列文虎克当年也有类似发现，他制作玻璃球以观察青蛙卵。用高温火焰加热玻璃棒的一端使其熔化，熔化过程中温度变化如图(5)所示，由此可知玻璃是 ______ （晶体／非晶体）；用镊子将液态玻璃球取下并使其自然冷却 ______ （填物态变化名称）成固态玻璃球；透过玻璃球观察直径为1.0mm的青蛙卵，成的像与刻度尺比对情况如图(7)所示，该青蛙卵像的直径为 ______ cm，此时该玻璃球的放大倍数为 ______ 倍。空气中的入射角i0°30°45°60°水中的折射角r0°22°32°40°玻璃中的折射角β0°17°24°30°入射角α0°30°45°60°反射角γ0°30°45°60°折射角β0°22°32°41°A．放大、倒立的实像B．放大、正立的虚像C．缩小、倒立的实像D．缩小、正立的实像第4章 光的折射 透镜 单元综合检测一、单选题1．下列光现象中属于光的折射的是A．绿树成荫 B．水面波光粼粼C．对镜化妆 D．看到海上日出【答案】D【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．A. 绿树成荫，是由于光沿直线传播形成的影子，故A不符合题意；B. 波光粼粼，是平行光射到水面发生反射形成的，故B不符合题意；C. 对镜化妆，是平面镜成像，是由于光的反射形成的，故C不符合题意；D. 清晨，我们看到海平面上刚刚升起的太阳，是由于太阳光经过不均匀大气层时发生折射形成的像，故D符合题意．故选D.【点睛】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．2．光的世界丰富多彩，光学器件在我们的生活、学习中有着广泛应用。下列说法不符合实际的是（　　）A．近视眼镜利用了凹透镜对光线的发散作用B．照相时，被照者应站在距镜头二倍焦距以外C．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距D．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用【答案】CA．近视眼成像落在视网膜前，近视眼镜利用了凹透镜对光线的发散作用使像落到视网膜上，故A不符合题意；B．照相机应用了物体在二倍焦距外成倒立、缩小的实像，所以照相时，被照者应站在距镜头二倍焦距以外，故B不符合题意；C．放大镜成像时，物体应位于一倍焦距内，借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距，故C符合题意；D．凸透镜对光线的会聚作用，阳光通过凸透镜可以会聚到焦点上，从而点燃纸屑，故D不符合题意。故选C。3．如图，正确表示了从空气进入水中的光路图是（　　）A． B．C． D．【答案】C解：A、光从空气斜射入水中时，折射光线向法线方向偏折，折射角小于入射角，而图中折射角大于入射角了，不符合折射规律，故A错误；B、光从空气斜射入水中时，折射光线与入射光线应分居法线的两侧，而图中两条光线在同侧，故B项错误．C、光从空气斜射入水中时，折射光线向法线方向偏折，折射角小于入射角，并且折射光线与入射光线分居法线的两侧，符合折射规律，故C正确；D、光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，而图中光的传播方向不变，故D错误．故选C4．大山同学做“探究凸透镜成像”的实验，当他把烛焰移到距透镜39cm的地方时，在光屏上观察到倒立缩小的像，则该凸透镜的焦距不可能的是（　　）A．5cm B．10cm C．15cm D．20cm【答案】D把蜡烛放在距离凸透镜39cm的某一位置时，在透镜另一侧得到一个清晰的，倒立的、缩小的像，则u＞2f，即39cm＞2f，解得f＜19.5cm。故选D。5．一束光线由空气中斜射入水中，当入射角逐渐增大时，折射角A．逐渐减小     B．不变     C．逐渐增大，但总小于入射角     D．逐渐增大，可能大于入射角【答案】C在光的折射中，折射光线、入射光线与法线在同一平面内；折射光线与入射光线分居法线两侧；光从空气斜射入水或其他介质时，折射光线向法线方向偏折，折射角小于入射角，折射角随入射角的减小而减小；光从水或其它介质斜射入空气中时，折射光线远离法线，折射角大于入射角，折射角随入射角的增大而增大；斜射时，总是空气中的角大；垂直入射时，折射角和入射角都等于0°,光的传播方向不改变．故选C。6．物体放在凸透镜前，到凸透镜的距离是16cm，若此时光屏上得到放大的像，则所用的透镜的焦距可能是（  ）A．4cm B．8cm C．12cm D．18cm【答案】C物体放在凸透镜前，到凸透镜的距离是16cm，若此时光屏上得到放大的像，则此时的物距是f
