精品解析：2024年黑龙江省绥化市中考物理试题（解析版）
展开
这是一份精品解析：2024年黑龙江省绥化市中考物理试题（解析版），共21页。试卷主要包含了物理和化学考试时间共150分钟， 下列关于力的说法中，正确的是等内容，欢迎下载使用。
考生注意：
1.物理和化学考试时间共150分钟
2.所有答案都必须写在答题卡上所对应的题号后的指定区域内
第一部分 物理
考生注意：
1.物理试题共四道大题，26个小题，总分80分。
2.可能用到的参考数据：；，
一、选择题（本题共10个小题，每小题2分，共20分。1-8小题每题只有一个正确选项；9、10小题每题有两个或两个以上正确选项，正确选项不全得1分，有错误选项不得分）请在答题卡上用2B铅笔把你的选项所对应的方框涂黑

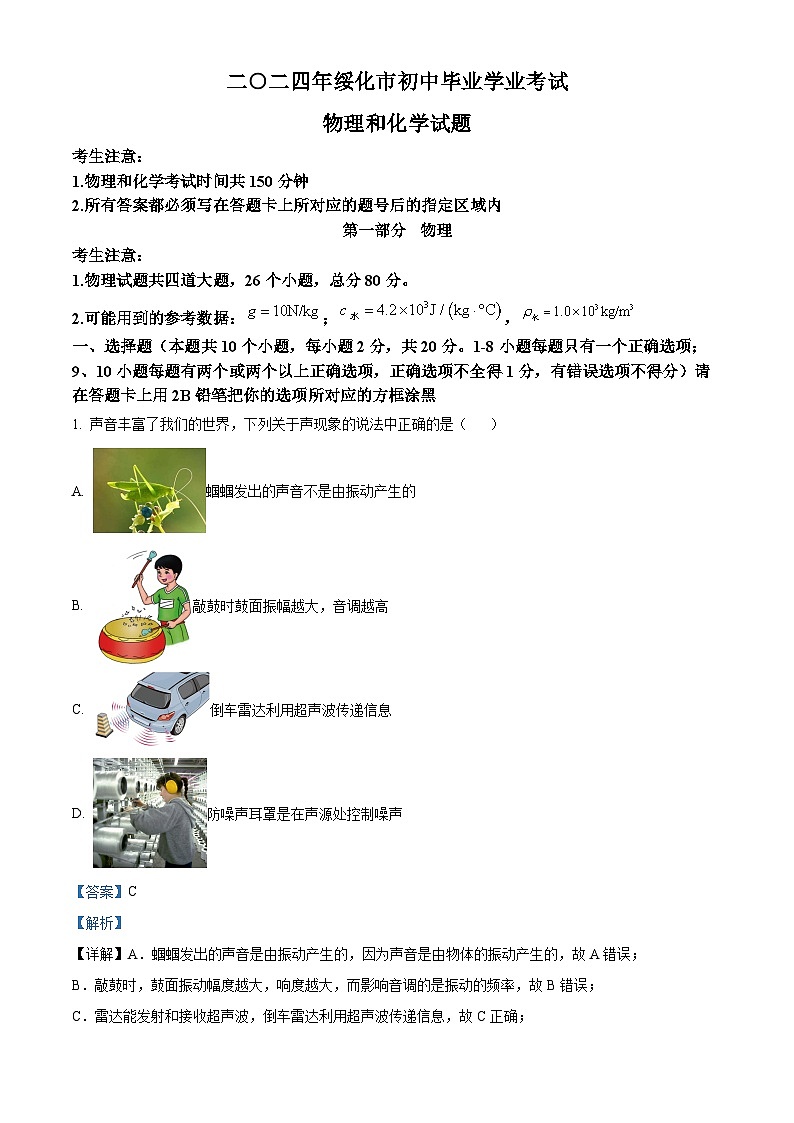

1. 声音丰富了我们的世界，下列关于声现象的说法中正确的是（ ）
A. 蝈蝈发出的声音不是由振动产生的
B. 敲鼓时鼓面振幅越大，音调越高
C. 倒车雷达利用超声波传递信息
D. 防噪声耳罩是在声源处控制噪声
【答案】C
【解析】
【详解】A．蝈蝈发出的声音是由振动产生的，因为声音是由物体的振动产生的，故A错误；
B．敲鼓时，鼓面振动幅度越大，响度越大，而影响音调的是振动的频率，故B错误；
C．雷达能发射和接收超声波，倒车雷达利用超声波传递信息，故C正确；
D．防噪声耳罩是在人耳处减弱噪声的，故D错误。
故选C。

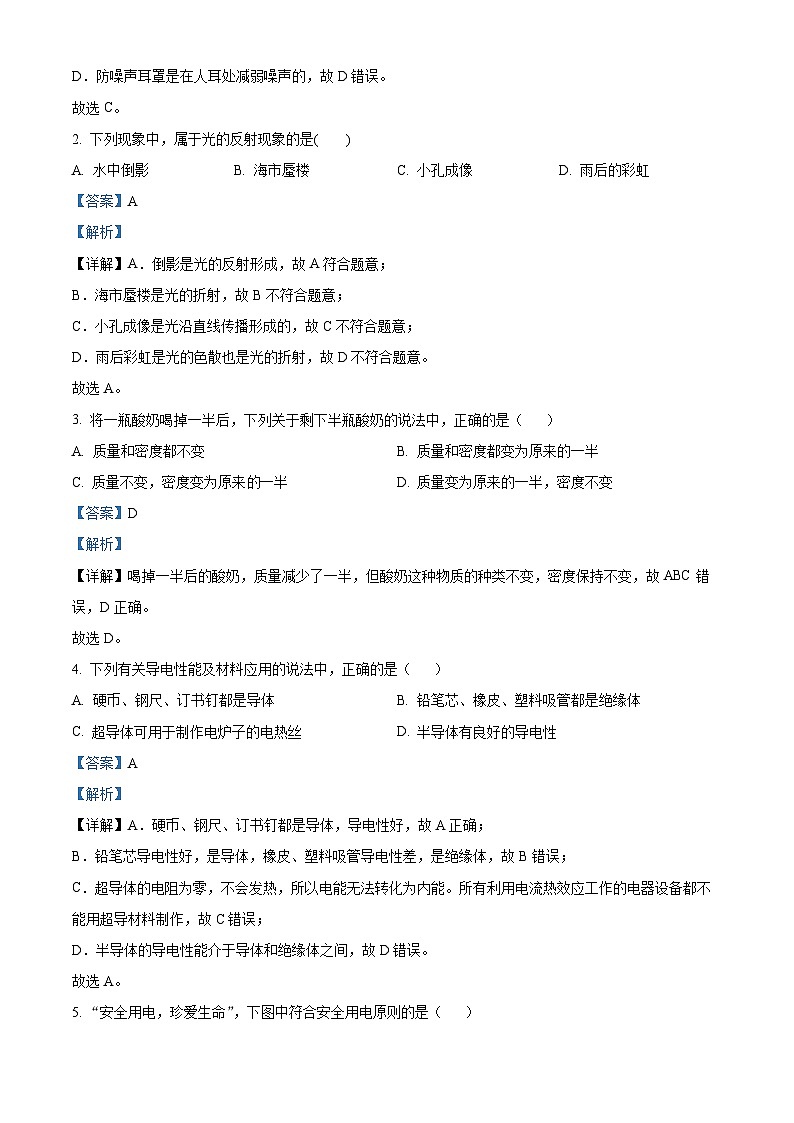

2. 下列现象中，属于光的反射现象的是( )
A. 水中倒影B. 海市蜃楼C. 小孔成像D. 雨后的彩虹
【答案】A
【解析】
【详解】A．倒影是光的反射形成，故A符合题意；
B．海市蜃楼是光的折射，故B不符合题意；
C．小孔成像是光沿直线传播形成的，故C不符合题意；
D．雨后彩虹是光的色散也是光的折射，故D不符合题意。
故选A。
3. 将一瓶酸奶喝掉一半后，下列关于剩下半瓶酸奶的说法中，正确的是（ ）
A. 质量和密度都不变B. 质量和密度都变为原来的一半
C. 质量不变，密度变为原来一半D. 质量变为原来的一半，密度不变
【答案】D
【解析】
【详解】喝掉一半后的酸奶，质量减少了一半，但酸奶这种物质的种类不变，密度保持不变，故ABC错误，D正确。
故选D。
4. 下列有关导电性能及材料应用的说法中，正确的是（ ）
A. 硬币、钢尺、订书钉都是导体B. 铅笔芯、橡皮、塑料吸管都是绝缘体
C. 超导体可用于制作电炉子的电热丝D. 半导体有良好的导电性
【答案】A
【解析】
【详解】A．硬币、钢尺、订书钉都是导体，导电性好，故A正确；
B．铅笔芯导电性好，是导体，橡皮、塑料吸管导电性差，是绝缘体，故B错误；
C．超导体的电阻为零，不会发热，所以电能无法转化为内能。所有利用电流热效应工作的电器设备都不能用超导材料制作，故C错误；
D．半导体的导电性能介于导体和绝缘体之间，故D错误。
故选A。

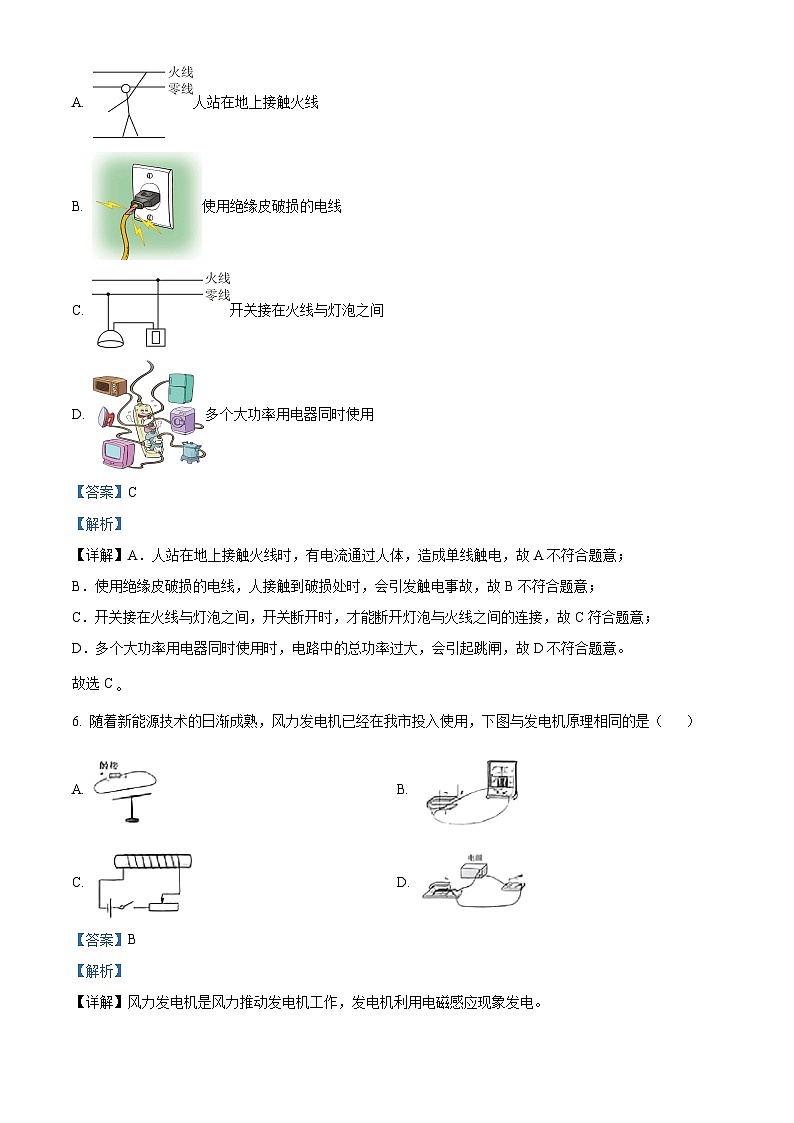

5. “安全用电，珍爱生命”，下图中符合安全用电原则的是（ ）
A. 人站在地上接触火线
B. 使用绝缘皮破损的电线
C. 开关接在火线与灯泡之间
D. 多个大功率用电器同时使用
【答案】C
【解析】
【详解】A．人站在地上接触火线时，有电流通过人体，造成单线触电，故A不符合题意；
B．使用绝缘皮破损的电线，人接触到破损处时，会引发触电事故，故B不符合题意；
C．开关接在火线与灯泡之间，开关断开时，才能断开灯泡与火线之间的连接，故C符合题意；
D．多个大功率用电器同时使用时，电路中的总功率过大，会引起跳闸，故D不符合题意。
故选C
6. 随着新能源技术的日渐成熟，风力发电机已经在我市投入使用，下图与发电机原理相同的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】风力发电机是风力推动发电机工作，发电机利用电磁感应现象发电。
A．图A时奥斯特实验，说明电流周围存在磁场，与发电机的原理不同，故A不符合题意；
B．图B中，闭合电路的部分导体在做切割磁感线运动时，产生感应电流，与发电机的原理相同，故B符合题意；
C．图C中，通过变阻器接入电路阻值的变化，调节电磁铁的磁性强弱，与发电机的原理不同，故C不符合题意；
D．图D中，通电导体在磁场中受到力的作用而运动，是电动机的工作原理，不是发电机的工作原理，故D不符合题意。
故选B。
7. 如图所示，人造地球卫星沿椭圆轨道绕地球运行的过程中，机械能是守恒的，当卫星从远地点向近地点运动时，下列说法正确的是（ ）
A. 动能减小，重力势能增大B. 动能转化为重力势能
C. 动能增大，重力势能减小D. 卫星的速度一直在减小
【答案】C
【解析】
【详解】人造卫星沿椭圆轨道绕地球运行的过程中，机械能守恒，从远地点向近地点运动时，高度减少，质量不变，重力势能减小，减小的重力势能转化为动能，所以动能增大，速度增大，故ABD错误，C正确。
故选C。
8. 如图所示电路中，是定值电阻，是阻值随光照强度增大而减小的光敏电阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是（ ）
A. 电压表和电流表的示数都增大
B. 电压表和电流表示数的比值增大
C. 电流表示数减小，电压表示数增大
D. 电流表示数增大，电压表示数减小
【答案】D
【解析】
【详解】ACD．分析电路可知，、串联，电压表测电压，电流表测电路电流。闭合开关S，逐渐增大光敏电阻的光照强度，则阻值变小，则总电阻变小，根据可知电流表示数增大，根据可知电压增大，根据串联分压规律，则电压表示数减小，故AC错误，D正确；
B．根据，电压表和电流表示数的比值即为阻值，所以电压表和电流表示数的比值减小，故B错误。
故选D。
9. 下列关于力的说法中，正确的是（ ）
A. 相互作用力的大小一定相等
B. 重力的方向总是竖直向下的
C. 汽车刹车后不能立即停下来是因为受到了惯性
D. 沿水平方向用力推水平地面上的课桌没推动时，推力小于摩擦力
【答案】AB
【解析】
【详解】A．力是物体间的相互作用，相互作用力大小相等，方向相反，故A正确；
B．重力是地球对物体的吸引产生的，其方竖直向下，故B正确；
C．汽车刹车后，不能立即停下，是因为汽车具有惯性，惯性不是力，不能表达成受到惯性，故C错误；
D．沿水平方向用力推水平地面上的课桌没推动，课桌受到平衡力的作用处于静止，所以水平方向的推力等于摩擦力，故D错误。
故选AB。
10. 如图所示电路，电源电压恒定，定值电阻，，电流表量程0~3A，电压表量程0~15V，滑动变阻器R标有“2A”字样。在电路安全的条件下，闭合开关S，将开关接触点1，滑动变阻器的滑片调到最左端时，电流表的示数是0.8A，移动滑片过程中电路中的最小电流是，此时两端电压是；再将开关接触点2，移动滑片过程中电路中的最大电流是。下列选项正确的是（ ）
A. 电源电压
B. 电压
C. 电流
D. 开关接触点1时，滑动变阻器R的阻值范围是
【答案】BCD
【解析】
【详解】A．闭合开关S，将开关接触点1时，变阻器和串联，电压表测变阻器电压，电流表测电路电流。滑动变阻器的滑片调到最左端时，电路中只有，则电源电压为
故A错误；
BD．电压表量程为0~15V，根据串联分压原理，当电压表示数最大为15V时，变阻器阻值最大，电流最小，则此时两端电压为
则最小电流为
则滑动变阻器R的最大阻值为
电流最大为0.8A，而电流表量程为0~3A，所以滑动变阻器R的阻值范围是；故BD正确；
C．再将开关接触点2，变阻器和串联，电压表测变阻器电压，电流表测电路电流。当变阻器阻值为0时，电路中电流最大为
则电路中的最小电流与最大电流之比为
故C正确。
故选BCD。
二、填空题（本题共8个小题，每空1分，共16分）请在答题卡上把你的答案写在所对应的题号后的指定区域内
11. 我们使用的手机利用__________传递信息；核电站利用核__________（选填“裂变”或“聚变”）释放的核能发电。
【答案】 ①. 电磁波 ②. 裂变
【解析】
【详解】[1]手机能发出电磁波也能接收电磁波，故手机通信是利用电磁波来传递信息。
[2]核电站是利用可人为加以控制的核裂变释放的核能来进行发电的。
12. 将气球与干燥的头发摩擦后，看到如图所示的有趣现象。这是因为气球与头发间发生______现象。由于异种电荷互相______，因而使头发吸附在气球上。
【答案】 ①. 摩擦起电 ②. 吸引
【解析】
【详解】[1][2] 将气球与干燥的头发摩擦后，发生摩擦起电现象，一个失去电子带正电，一个得到电子带负电，气球与头发间因带异种电荷相互吸引，因而使头发吸附在气球上。
13. 小宇参加百米比赛的成绩是12.5s，以正在冲刺的小宇为参照物，坐在看台上加油的同学是______（选填“运动”或“静止”）的，小宇百米赛跑的平均速度是______m/s。
【答案】 ①. 运动 ②. 8
【解析】
【详解】[1] 以正在冲刺的小宇为参照物，坐在看台上加油的同学相对位置改变，是运动的。
[2] 小宇百米赛跑的平均速度为
14. 感冒发烧时可用冷毛巾给头部降温，是利用__________的方式改变内能。一台某型号四冲程汽油机飞轮转速是1800r/min，该汽油机工作时每秒对外做功__________次。
【答案】 ①. 热传递 ②. 15
【解析】
【详解】[1]用冷手巾给头部降温时，头部吸收了热量，温度降低，内能减少，是利用热传递方式改变内能。
[2]该汽油机飞轮的速度
飞轮每转动两次，对外做功一次，所以该汽油机每秒对外做功15次。
15. 飞机能够在空中飞行，原理在于机翼下方比上方空气流速小，压强__________（选填“大”或“小”），从而获得向上的升力。随着飞机升空，海拔高度增加，大气压__________（选填“增大”“减小”或“不变”）.
【答案】 ①. 大 ②. 减小
【解析】
【详解】[1]飞机在空中飞行时，机翼把气流分成上、下两部分，由于机翼截面的形状上下不对称，机翼下方比上方空气流速小，压强大。
[2]由于大气压随高度的升高而变小，所以随着飞机升空，海拔高度增加，大气压减小。
16. 如图为家庭电路的电能表，该电能表允许接入用电器的最大总功率是__________W；表盘上的某个参数模糊不清，为测得这个参数，仅将额定功率为1200W的空调接入电路，正常工作1min电能表转盘转了60转，计算可知该参数为__________r/(kW∙h)。
【答案】 ①. 8800 ②. 3000
【解析】
【详解】[1]由电能表的参数知，该电能表允许接入用电器的最大总功率
[2]1min内，空调消耗的电能
设电能表消耗1kW∙h的电能，转盘转了n转，则有
解得n=3000r，所以该参数为3000r/(kW∙h)。
17. 一款电热水龙头的简化电路如图甲所示，表格是它铭牌上的参数。电源电压恒定不变，和为发热电阻，当开关S、均闭合时，通电20s电热水龙头产生的热量是__________J。电阻和的阻值之比是__________。
【答案】 ①. 44000 ②. 1∶4
【解析】
【详解】[1]由图甲知，两个开关都闭合时，两个电阻并联在电路中，电路的总电阻较小，据知，电路的总功率较大，是高温挡；开关S闭合，S1断开时，电路中只有R2工作，电路的电阻较大，据知，电路的总功率较小，是低温挡。两个开关都闭合时，通电20s，电热水龙头产生的热量
[2]R2的阻值
高温挡时，R1消耗的电功率
P1=P高温-P低温=2200W-440W=1760W
R1的阻值
所以R1和R2的阻值之比
18. 如图，一长方体物块漂浮在水面上时，物块露出水面的体积是总体积的，当它漂浮在另一液面上时，浸入液体的体积是总体积的。水和液体对物块下表面的压强分别为和，则__________（选填“>”“=”或“<”）。杯中液体的密度是__________。（物块质量分布均匀，且不吸水和另一液体）
【答案】 ①. = ②.
【解析】
【详解】[1]物块漂浮在水和液体中，则物块在水和液体中受到的浮力等于自身的重力，而浮力是物体上下表面受到液体对它的压力差，漂浮时，上表面的压力为0，则物块下表面受到的压力相等，据知，水和液体对物块下表面的压强相等，即p1=p2。
[2]物块漂浮在水面时，排开水的体积
受到的浮力
物块漂浮在液体中时，排开液体的体积
物块受到的浮力
则有
解得杯中液体的密度
三、作图与实验探究题（本题共6个小题，共30分）请在答题卡上把你的答案写在所对应的题号后的指定区域内
19. 请作出杠杆上动力F的力臂l。
【答案】
【解析】
【详解】力臂是支点到力的作用线的距离，过支点O作力F的作用线的垂线段，即为对应的力臂。作图如下：
20. 请根据平面镜成像特点，作出点光源S发出的光经平面镜反射后通过A点的光路图（保留作图痕迹）。
【答案】
【解析】
【详解】先通过平面镜作出发光点S的对称点S′（即为像点），连接S′A交平面镜于点O，则OA为反射光线，连接SO，则SO为入射光线，如图所示：
21. 如图甲是某兴趣小组同学“探究水沸腾时温度变化的特点”的实验装置，记录的温度随时间变化关系图象如图乙所示。
（1）组装实验装置时，要保证用酒精灯的外焰加热，应先调整__________的位置；（选填“烧杯”或“温度计”）
（2）实验中杯□周围出现大量“白气”，“白气”的形成属于__________现象；（填物态变化名称）
（3）关于甲装置中硬纸片作用的说法，错误的是__________；（选填字母）
A.减少热损失B.降低杯内气压，使水沸腾更快
C.减少“水雾”的干扰，方便读数D.有助于固定温度计
（4）小组同学进一步分析图象，发现水沸腾时的特点是__________；
（5）实验结束后撤去酒精灯，水还能继续沸腾一会儿，产生这种现象的原因是__________。
【答案】 ①. 烧杯 ②. 液化 ③. B ④. 吸收热量、温度保持不变 ⑤. 见解析
【解析】
【详解】（1）[1]实验中，要保证用酒精灯的外焰加热，应先调整烧杯的位置，再悬挂温度计，可避免，温度计的玻璃泡接触烧杯底。
（2）[2]杯口周围出现的白气，是热的水蒸气遇到冷的空气液化成的小水珠。
（3）[3]甲装置中硬纸片，可固定温度计，能减少热量散失，同时，杯中水面气压在加热过程中会增大，水的沸点升高。又可避免过多的水蒸气在上升时遇到冷的温度计液化成的水雾，干扰计数，故ACD正确，不符合题意，B错误，符合题意。
故选B。
（4）[4]由图乙知，水的温度达到98摄氏度后，温度保持不变，此时水已经沸腾，而在整个过程中，酒精灯一直在加热，所以水沸腾时的特点是：吸收热量，温度保持不变。
（5）[5]石棉网（或陶土网）、铁圈、烧杯底部的温度高于水的沸点，水能继续吸热。
22. 如图甲是“探究并联电路的电流规律”实验装置。
（1）连接电路时应__________开关；
（2）如图甲，电流表测量的是灯泡__________的电流，实验中和应该选择规格__________（选填“相同”或“不同”）的灯泡；
（3）完成实验后，利用已有器材又找来电压表“探究串联电路的电压规律”，设计了图乙所示电路。闭合开关，发现灯均不亮，电压表示数接近电源电压，故障原因可能是__________；（写出一种即可）
（4）排除故障后，选择合适的器材多次实验并记录数据，如图丙所示，由此可得出率联电路的电压规律：__________。（用U、、写表达式即可）
【答案】 ①. 断开 ②. ③. 不同 ④. 灯泡断路（灯丝断了或灯泡接线柱接触不良） ⑤.
【解析】
【详解】（1）[1]连接电路时，为了保护电路，开关应断开。
（2）[2]图甲中，两灯并联在电路中，电流表与灯L1串联在同一支路，测量灯L1电流。
[3]为了避免实验的偶然性，实验中应选择规格不同的灯泡进行实验。
（3）[4]图乙中，两灯串联连接，电压表测灯L1两端的电压，闭合开关，两灯都不亮，可能是电路出现了断路，电压表示数接近电源电压，电压表测量电源电压，则其并联部分断路了，所以故障原因是灯L1断路了。
（4）[5]由表格数据知，每组对应的数据都有：L1两端的电压与L2两端的电压之和等于L1、L2两端总电压，所以有
U=U1+U2
23. 如图是“探究凸透镜成像的规律”实验装置。
（1）调节实验器材的高度时，蜡烛__________点燃；（选填“需要”或“不需要”）
（2）实验过程中，当蜡烛、凸透镜、光屏位置如图所示时，光屏上恰好出现清晰的像。该像是倒立、__________（选填“放大”“等大”或“缩小”）的实像，生活中的__________（选填“照相机”“投影仪”或“放大镜”）就是利用该原理成像的；
（3）如图位置，若将蜡烛向左移动5cm，要在光屏上再次成清晰的像，应该将光屏适当向__________（选填“右”或“左”）移动：如果不动光屏、凸透镜，也可在蜡烛和凸透镜之间放一个合适的__________（选填“近视”或“远视”）眼镜，光屏上也能出现清晰的像。
【答案】 ①. 需要 ②. 缩小 ③. 照相机 ④. 左 ⑤. 近视
【解析】
【详解】（1）[1]为了让烛焰像成在光屏中央，在调节器材高度时，蜡烛应点燃。
（2）[2][3]图示中，物距大于像距，在光屏上成倒立缩小的实像。照相机是利用这一原理成像的。
（3）[4]向左移动蜡烛，则物距变大，像距应变小，光屏应向左移动适当距离。
[5]光屏和凸透镜不动，而像距变小，为了让光的延迟会聚成像，可在蜡烛和凸透镜之间放一个合适的对光有发散作用的凹透镜，即近视眼镜。
24. 在“探究浮力的大小跟哪些因素有关”的实验中，实验操作如下，实验过程中弹簧测力计的示数如图所示。（图中所用容器底面积是，均为相同的平底薄壁圆柱形容器，物块不吸水和另一液体）
（1）测量前，需沿__________方向将弹簧测力计调零；
（2）实验中，物块浸没在水中受到的浮力是__________N；
（3）如果对比B、E两次实验，得出“浮力的大小与液体密度有关”的结论，那么这种做法__________（选填“正确”或“不正确”），理由是__________；
（4）由__________两次实验可得出结论：浮力的大小与物体浸没在液体中的深度无关；
（5）完成E实验操作后，用弹簧测力计将物块向上拉出液面一小部分，弹簧测力计示数变为2.8N，此操作会使容器中的液面下降__________cm。
【答案】 ①. 竖直 ②. 2 ③. 不正确 ④. 未控制物体排开液体的体积相同 ⑤. C、D ⑥. 1
【解析】
【详解】（1）[1]实验中，测力计测量竖直向下的力，则测量前，需沿竖直方向将弹簧测力计调零。
（2）[2]由AC实验得，物块浸没在水中受到的浮力是
（3）[3][4] B、E两次实验，液体密度不同，物体排开液体的体积液不同，没有控制物体排开液体的体积相同，会导致结论不可靠，这种做法是不正确的。
（4）[5]由CD实验可得，物体浸没在水中不同深度，弹簧测力计示数相同，则物体受到的浮力不变，可出结论：浮力的大小与物体浸没在液体中的深度无关。
（5）[6]物块浸没在水中，排开水的体积等于物体的体积，则物体体积为
由AE实验得，物块浸没在液体中受到的浮力是
由得，液体密度
完成E实验操作后，用弹簧测力计将物块向上拉出液面一小部分，弹簧测力计示数变为2.8N，该操作使物体受到的浮力减小
由得，物体排开液体的体积减小
会使容器中的液面下降
25. 在“测量小灯泡的电功率”实验中，选用的小灯泡上标有“2.5V”字样，额定电流约为0.3A，电源电压恒为6V，实验电路如图甲所示。
（1）请用笔画线代替导线，将图甲电路连接完整__________；（导线不允许交叉）
（2）现有规格为A“”、B“”和C“”的三个滑动变阻器可供选择，应选择__________（选填字母）滑动变阻器接入电路才能顺利进行实验。实验中滑动变阻器的作用是__________和调节小灯泡两端的电压及通过的电流；
（3）电路连接完成后，闭合开关，发现小灯泡发光很暗，这时眼睛应该看着__________（选填“电流表”或“电压表”）移动滑动变阻器的滑片，当小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为__________W；
（4）实验中改变小灯泡两端的电压，多次测量的目的是__________；
（5）测得小灯泡的额定功率后，把小灯泡两端的电压调为额定电压的一半，发现测得的功率大于其额定功率的四分之一，请对其加以分析：__________。
【答案】 ①. 或 ②. B ③. 保护电路 ④. 电压表 ⑤. 0.65 ⑥. 寻找普遍规律 ⑦. 见解析
【解析】
【详解】（1）[1]要测量小灯泡的电功率，小灯泡与滑动变阻器应串联连接，电压表测小灯泡两端的电压，电流表测电路中的电流，电压表应并联在小灯泡的两端，小灯泡的额定电压为2.5V，电压表选用小量程，作图如下：
>或
（2）[2]小灯泡的额定电流约为0.3A>0.2A，C变阻器不符合题意；小灯泡正常发光时的电阻约为
此时变阻器两端的电压
U变=U总-U=6V-2.5V=3.5V
据串联电路的分压特点有
解得，变阻器应接入电路的阻值，R大大于10欧，而小于20欧，所以应选择B变阻器。
[3]实验中，为了保护电路，在闭合开关前，滑片应置于变阻器阻值最大位置处。
（3）[4]小灯泡发光较暗时，说明未正常发光，移动滑片时，应观察电压表，直到其示数为2.5V。
[5]由图书知，电流表选用小量程，分度值为0.02A，示数为0.26A。小灯泡的额定功率
（4）[6]为得到更具普遍性的结论，应进行多次实验，得到多组实验数据。
（5）[7]根据可知，若灯丝电阻不变，实际电压为额定电压一半时，实际功率恰好等于额定功率的四分之一；当实际电压低于额定电压时，灯丝温度降低。电阻减小，所以此时实际功率大于额定功率的四分之一。
四、综合应用题（本题共2个小题，25题7分，26题7分，共14分）请在答题卡上把你的答案写在所对应的题号后的指定区域内
26. 如图甲，质量为40kg的货物静止在水平地面上，与地面的接触面积是。如图乙。工人用250N的拉力F，将货物用滑轮组匀速提升到3m高的二楼，此过程中货物上升的速度是0.2m/s。求：
（1）货物静止在水平地面上时，对地面的压强；
（2）工人用滑轮组提升货物时做功的功率；
（3）滑轮组机械效率；
（4）为提高该滑轮组的机械效率，请你提出一条合理建议。
【答案】（1）；（2）；（3）；（4）见解析
【解析】
【详解】解：（1）因为货物静止在水平地面上，对地面压力为
则货物对地面的压强为
（2）由图可知，有效绳子段数，绳子自由端移动的速度为
工人做功的功率为
（3）滑轮组的机械效率为
（4）为提高该滑轮组的机械效率，措施有：①增加所提升的物重②减轻动滑轮重。
答：（1）货物静止在水平地面上时，对地面的压强为；
（2）工人用滑轮组提升货物时做功的功率为；
（3）滑轮组的机械效率为；
（4）见解答。
27. 如图，电路中电源电压可调，定值电阻，和为额定功率不同、额定电流均为0.4A小灯泡（忽略温度对灯丝电阻的影响），滑动变阻器R的铭牌上标有“”字样，电流表量程0~0.6A。
（1）只闭合开关，电源电压时，电流表的示数为0.3A，求此时滑动变阻器接入电路的阻值；
（2）保持（1）中开关状态和电源电压不变，在电路安全的情况下，调节滑动变阻器，求定值电阻的功率变化范围；
（3）调节电源电压为，只闭合开关，调节滑动变阻器，灯的功率为1.6W时正常发光，最小功率为0.4W；再调节电源电压为，只闭合开关，调节滑动变阻器，灯的最大功率为1.6W，最小功率为0.4W。（调节滑动变阻器时电路安全）求：、。
【答案】（1）；（2）1.25~7.2W；（3），
【解析】
【详解】解：（1）只闭合时，变阻器R与串联，总电阻为
则此时滑动变阻器接入电路的阻值为
（2）只闭合时，仍为R与串联，当变阻器阻值调到最大时，电路中电流最小为
则定值电阻的最小功率为
电流表量程0~0.6A，分析可知该电路最大电流，则定值电阻的最大功率为
所以的功率变化范围1.25~7.2W。
（3）只闭合时，R与串联，额定功率为1.6W，额定电流为0.4A；功率为0.4W时，滑动变阻器接入阻值最大为。电阻为
则最小电流为
则此时电源电压为
只闭合时，R与串联，因L1和L2为额定功率不同、额定电流均为0.4A的小灯泡，因此两个灯泡的电阻不同。当功率为1.6W时，L2不能正常工作，则此时通过的电流应小于0.4A。要使L2的功率最大，则变阻器阻值为0，根据，电源电压为
①
功率为0.4W时，滑动变阻器接入阻值最大为，电源电压为
②
由①②式，解得：。
答：（1）只闭合开关，电源电压时，电流表的示数为0.3A，此时滑动变阻器接入电路的阻值为；
（2）保持（1）中开关状态和电源电压不变，在电路安全的情况下，调节滑动变阻器，定值电阻的功率变化范围为1.25~7.2W；
（3）为10V，为8V。额定电压
220V
额定功率
高温挡
2200W
低温挡
440W
实验次数
两端
电压
两端
电压
、两端
总电压U/V
1
1.3
1.5
2.8
2
1.2
1.2
2.8
3
1.1
1.1
2.8
考生注意：
1.物理和化学考试时间共150分钟
2.所有答案都必须写在答题卡上所对应的题号后的指定区域内
第一部分 物理
考生注意：
1.物理试题共四道大题，26个小题，总分80分。
2.可能用到的参考数据：；，
一、选择题（本题共10个小题，每小题2分，共20分。1-8小题每题只有一个正确选项；9、10小题每题有两个或两个以上正确选项，正确选项不全得1分，有错误选项不得分）请在答题卡上用2B铅笔把你的选项所对应的方框涂黑
1. 声音丰富了我们的世界，下列关于声现象的说法中正确的是（ ）
A. 蝈蝈发出的声音不是由振动产生的
B. 敲鼓时鼓面振幅越大，音调越高
C. 倒车雷达利用超声波传递信息
D. 防噪声耳罩是在声源处控制噪声
【答案】C
【解析】
【详解】A．蝈蝈发出的声音是由振动产生的，因为声音是由物体的振动产生的，故A错误；
B．敲鼓时，鼓面振动幅度越大，响度越大，而影响音调的是振动的频率，故B错误；
C．雷达能发射和接收超声波，倒车雷达利用超声波传递信息，故C正确；
D．防噪声耳罩是在人耳处减弱噪声的，故D错误。
故选C。
2. 下列现象中，属于光的反射现象的是( )
A. 水中倒影B. 海市蜃楼C. 小孔成像D. 雨后的彩虹
【答案】A
【解析】
【详解】A．倒影是光的反射形成，故A符合题意；
B．海市蜃楼是光的折射，故B不符合题意；
C．小孔成像是光沿直线传播形成的，故C不符合题意；
D．雨后彩虹是光的色散也是光的折射，故D不符合题意。
故选A。
3. 将一瓶酸奶喝掉一半后，下列关于剩下半瓶酸奶的说法中，正确的是（ ）
A. 质量和密度都不变B. 质量和密度都变为原来的一半
C. 质量不变，密度变为原来一半D. 质量变为原来的一半，密度不变
【答案】D
【解析】
【详解】喝掉一半后的酸奶，质量减少了一半，但酸奶这种物质的种类不变，密度保持不变，故ABC错误，D正确。
故选D。
4. 下列有关导电性能及材料应用的说法中，正确的是（ ）
A. 硬币、钢尺、订书钉都是导体B. 铅笔芯、橡皮、塑料吸管都是绝缘体
C. 超导体可用于制作电炉子的电热丝D. 半导体有良好的导电性
【答案】A
【解析】
【详解】A．硬币、钢尺、订书钉都是导体，导电性好，故A正确；
B．铅笔芯导电性好，是导体，橡皮、塑料吸管导电性差，是绝缘体，故B错误；
C．超导体的电阻为零，不会发热，所以电能无法转化为内能。所有利用电流热效应工作的电器设备都不能用超导材料制作，故C错误；
D．半导体的导电性能介于导体和绝缘体之间，故D错误。
故选A。
5. “安全用电，珍爱生命”，下图中符合安全用电原则的是（ ）
A. 人站在地上接触火线
B. 使用绝缘皮破损的电线
C. 开关接在火线与灯泡之间
D. 多个大功率用电器同时使用
【答案】C
【解析】
【详解】A．人站在地上接触火线时，有电流通过人体，造成单线触电，故A不符合题意；
B．使用绝缘皮破损的电线，人接触到破损处时，会引发触电事故，故B不符合题意；
C．开关接在火线与灯泡之间，开关断开时，才能断开灯泡与火线之间的连接，故C符合题意；
D．多个大功率用电器同时使用时，电路中的总功率过大，会引起跳闸，故D不符合题意。
故选C
6. 随着新能源技术的日渐成熟，风力发电机已经在我市投入使用，下图与发电机原理相同的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】风力发电机是风力推动发电机工作，发电机利用电磁感应现象发电。
A．图A时奥斯特实验，说明电流周围存在磁场，与发电机的原理不同，故A不符合题意；
B．图B中，闭合电路的部分导体在做切割磁感线运动时，产生感应电流，与发电机的原理相同，故B符合题意；
C．图C中，通过变阻器接入电路阻值的变化，调节电磁铁的磁性强弱，与发电机的原理不同，故C不符合题意；
D．图D中，通电导体在磁场中受到力的作用而运动，是电动机的工作原理，不是发电机的工作原理，故D不符合题意。
故选B。
7. 如图所示，人造地球卫星沿椭圆轨道绕地球运行的过程中，机械能是守恒的，当卫星从远地点向近地点运动时，下列说法正确的是（ ）
A. 动能减小，重力势能增大B. 动能转化为重力势能
C. 动能增大，重力势能减小D. 卫星的速度一直在减小
【答案】C
【解析】
【详解】人造卫星沿椭圆轨道绕地球运行的过程中，机械能守恒，从远地点向近地点运动时，高度减少，质量不变，重力势能减小，减小的重力势能转化为动能，所以动能增大，速度增大，故ABD错误，C正确。
故选C。
8. 如图所示电路中，是定值电阻，是阻值随光照强度增大而减小的光敏电阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是（ ）
A. 电压表和电流表的示数都增大
B. 电压表和电流表示数的比值增大
C. 电流表示数减小，电压表示数增大
D. 电流表示数增大，电压表示数减小
【答案】D
【解析】
【详解】ACD．分析电路可知，、串联，电压表测电压，电流表测电路电流。闭合开关S，逐渐增大光敏电阻的光照强度，则阻值变小，则总电阻变小，根据可知电流表示数增大，根据可知电压增大，根据串联分压规律，则电压表示数减小，故AC错误，D正确；
B．根据，电压表和电流表示数的比值即为阻值，所以电压表和电流表示数的比值减小，故B错误。
故选D。
9. 下列关于力的说法中，正确的是（ ）
A. 相互作用力的大小一定相等
B. 重力的方向总是竖直向下的
C. 汽车刹车后不能立即停下来是因为受到了惯性
D. 沿水平方向用力推水平地面上的课桌没推动时，推力小于摩擦力
【答案】AB
【解析】
【详解】A．力是物体间的相互作用，相互作用力大小相等，方向相反，故A正确；
B．重力是地球对物体的吸引产生的，其方竖直向下，故B正确；
C．汽车刹车后，不能立即停下，是因为汽车具有惯性，惯性不是力，不能表达成受到惯性，故C错误；
D．沿水平方向用力推水平地面上的课桌没推动，课桌受到平衡力的作用处于静止，所以水平方向的推力等于摩擦力，故D错误。
故选AB。
10. 如图所示电路，电源电压恒定，定值电阻，，电流表量程0~3A，电压表量程0~15V，滑动变阻器R标有“2A”字样。在电路安全的条件下，闭合开关S，将开关接触点1，滑动变阻器的滑片调到最左端时，电流表的示数是0.8A，移动滑片过程中电路中的最小电流是，此时两端电压是；再将开关接触点2，移动滑片过程中电路中的最大电流是。下列选项正确的是（ ）
A. 电源电压
B. 电压
C. 电流
D. 开关接触点1时，滑动变阻器R的阻值范围是
【答案】BCD
【解析】
【详解】A．闭合开关S，将开关接触点1时，变阻器和串联，电压表测变阻器电压，电流表测电路电流。滑动变阻器的滑片调到最左端时，电路中只有，则电源电压为
故A错误；
BD．电压表量程为0~15V，根据串联分压原理，当电压表示数最大为15V时，变阻器阻值最大，电流最小，则此时两端电压为
则最小电流为
则滑动变阻器R的最大阻值为
电流最大为0.8A，而电流表量程为0~3A，所以滑动变阻器R的阻值范围是；故BD正确；
C．再将开关接触点2，变阻器和串联，电压表测变阻器电压，电流表测电路电流。当变阻器阻值为0时，电路中电流最大为
则电路中的最小电流与最大电流之比为
故C正确。
故选BCD。
二、填空题（本题共8个小题，每空1分，共16分）请在答题卡上把你的答案写在所对应的题号后的指定区域内
11. 我们使用的手机利用__________传递信息；核电站利用核__________（选填“裂变”或“聚变”）释放的核能发电。
【答案】 ①. 电磁波 ②. 裂变
【解析】
【详解】[1]手机能发出电磁波也能接收电磁波，故手机通信是利用电磁波来传递信息。
[2]核电站是利用可人为加以控制的核裂变释放的核能来进行发电的。
12. 将气球与干燥的头发摩擦后，看到如图所示的有趣现象。这是因为气球与头发间发生______现象。由于异种电荷互相______，因而使头发吸附在气球上。
【答案】 ①. 摩擦起电 ②. 吸引
【解析】
【详解】[1][2] 将气球与干燥的头发摩擦后，发生摩擦起电现象，一个失去电子带正电，一个得到电子带负电，气球与头发间因带异种电荷相互吸引，因而使头发吸附在气球上。
13. 小宇参加百米比赛的成绩是12.5s，以正在冲刺的小宇为参照物，坐在看台上加油的同学是______（选填“运动”或“静止”）的，小宇百米赛跑的平均速度是______m/s。
【答案】 ①. 运动 ②. 8
【解析】
【详解】[1] 以正在冲刺的小宇为参照物，坐在看台上加油的同学相对位置改变，是运动的。
[2] 小宇百米赛跑的平均速度为
14. 感冒发烧时可用冷毛巾给头部降温，是利用__________的方式改变内能。一台某型号四冲程汽油机飞轮转速是1800r/min，该汽油机工作时每秒对外做功__________次。
【答案】 ①. 热传递 ②. 15
【解析】
【详解】[1]用冷手巾给头部降温时，头部吸收了热量，温度降低，内能减少，是利用热传递方式改变内能。
[2]该汽油机飞轮的速度
飞轮每转动两次，对外做功一次，所以该汽油机每秒对外做功15次。
15. 飞机能够在空中飞行，原理在于机翼下方比上方空气流速小，压强__________（选填“大”或“小”），从而获得向上的升力。随着飞机升空，海拔高度增加，大气压__________（选填“增大”“减小”或“不变”）.
【答案】 ①. 大 ②. 减小
【解析】
【详解】[1]飞机在空中飞行时，机翼把气流分成上、下两部分，由于机翼截面的形状上下不对称，机翼下方比上方空气流速小，压强大。
[2]由于大气压随高度的升高而变小，所以随着飞机升空，海拔高度增加，大气压减小。
16. 如图为家庭电路的电能表，该电能表允许接入用电器的最大总功率是__________W；表盘上的某个参数模糊不清，为测得这个参数，仅将额定功率为1200W的空调接入电路，正常工作1min电能表转盘转了60转，计算可知该参数为__________r/(kW∙h)。
【答案】 ①. 8800 ②. 3000
【解析】
【详解】[1]由电能表的参数知，该电能表允许接入用电器的最大总功率
[2]1min内，空调消耗的电能
设电能表消耗1kW∙h的电能，转盘转了n转，则有
解得n=3000r，所以该参数为3000r/(kW∙h)。
17. 一款电热水龙头的简化电路如图甲所示，表格是它铭牌上的参数。电源电压恒定不变，和为发热电阻，当开关S、均闭合时，通电20s电热水龙头产生的热量是__________J。电阻和的阻值之比是__________。
【答案】 ①. 44000 ②. 1∶4
【解析】
【详解】[1]由图甲知，两个开关都闭合时，两个电阻并联在电路中，电路的总电阻较小，据知，电路的总功率较大，是高温挡；开关S闭合，S1断开时，电路中只有R2工作，电路的电阻较大，据知，电路的总功率较小，是低温挡。两个开关都闭合时，通电20s，电热水龙头产生的热量
[2]R2的阻值
高温挡时，R1消耗的电功率
P1=P高温-P低温=2200W-440W=1760W
R1的阻值
所以R1和R2的阻值之比
18. 如图，一长方体物块漂浮在水面上时，物块露出水面的体积是总体积的，当它漂浮在另一液面上时，浸入液体的体积是总体积的。水和液体对物块下表面的压强分别为和，则__________（选填“>”“=”或“<”）。杯中液体的密度是__________。（物块质量分布均匀，且不吸水和另一液体）
【答案】 ①. = ②.
【解析】
【详解】[1]物块漂浮在水和液体中，则物块在水和液体中受到的浮力等于自身的重力，而浮力是物体上下表面受到液体对它的压力差，漂浮时，上表面的压力为0，则物块下表面受到的压力相等，据知，水和液体对物块下表面的压强相等，即p1=p2。
[2]物块漂浮在水面时，排开水的体积
受到的浮力
物块漂浮在液体中时，排开液体的体积
物块受到的浮力
则有
解得杯中液体的密度
三、作图与实验探究题（本题共6个小题，共30分）请在答题卡上把你的答案写在所对应的题号后的指定区域内
19. 请作出杠杆上动力F的力臂l。
【答案】
【解析】
【详解】力臂是支点到力的作用线的距离，过支点O作力F的作用线的垂线段，即为对应的力臂。作图如下：
20. 请根据平面镜成像特点，作出点光源S发出的光经平面镜反射后通过A点的光路图（保留作图痕迹）。
【答案】
【解析】
【详解】先通过平面镜作出发光点S的对称点S′（即为像点），连接S′A交平面镜于点O，则OA为反射光线，连接SO，则SO为入射光线，如图所示：
21. 如图甲是某兴趣小组同学“探究水沸腾时温度变化的特点”的实验装置，记录的温度随时间变化关系图象如图乙所示。
（1）组装实验装置时，要保证用酒精灯的外焰加热，应先调整__________的位置；（选填“烧杯”或“温度计”）
（2）实验中杯□周围出现大量“白气”，“白气”的形成属于__________现象；（填物态变化名称）
（3）关于甲装置中硬纸片作用的说法，错误的是__________；（选填字母）
A.减少热损失B.降低杯内气压，使水沸腾更快
C.减少“水雾”的干扰，方便读数D.有助于固定温度计
（4）小组同学进一步分析图象，发现水沸腾时的特点是__________；
（5）实验结束后撤去酒精灯，水还能继续沸腾一会儿，产生这种现象的原因是__________。
【答案】 ①. 烧杯 ②. 液化 ③. B ④. 吸收热量、温度保持不变 ⑤. 见解析
【解析】
【详解】（1）[1]实验中，要保证用酒精灯的外焰加热，应先调整烧杯的位置，再悬挂温度计，可避免，温度计的玻璃泡接触烧杯底。
（2）[2]杯口周围出现的白气，是热的水蒸气遇到冷的空气液化成的小水珠。
（3）[3]甲装置中硬纸片，可固定温度计，能减少热量散失，同时，杯中水面气压在加热过程中会增大，水的沸点升高。又可避免过多的水蒸气在上升时遇到冷的温度计液化成的水雾，干扰计数，故ACD正确，不符合题意，B错误，符合题意。
故选B。
（4）[4]由图乙知，水的温度达到98摄氏度后，温度保持不变，此时水已经沸腾，而在整个过程中，酒精灯一直在加热，所以水沸腾时的特点是：吸收热量，温度保持不变。
（5）[5]石棉网（或陶土网）、铁圈、烧杯底部的温度高于水的沸点，水能继续吸热。
22. 如图甲是“探究并联电路的电流规律”实验装置。
（1）连接电路时应__________开关；
（2）如图甲，电流表测量的是灯泡__________的电流，实验中和应该选择规格__________（选填“相同”或“不同”）的灯泡；
（3）完成实验后，利用已有器材又找来电压表“探究串联电路的电压规律”，设计了图乙所示电路。闭合开关，发现灯均不亮，电压表示数接近电源电压，故障原因可能是__________；（写出一种即可）
（4）排除故障后，选择合适的器材多次实验并记录数据，如图丙所示，由此可得出率联电路的电压规律：__________。（用U、、写表达式即可）
【答案】 ①. 断开 ②. ③. 不同 ④. 灯泡断路（灯丝断了或灯泡接线柱接触不良） ⑤.
【解析】
【详解】（1）[1]连接电路时，为了保护电路，开关应断开。
（2）[2]图甲中，两灯并联在电路中，电流表与灯L1串联在同一支路，测量灯L1电流。
[3]为了避免实验的偶然性，实验中应选择规格不同的灯泡进行实验。
（3）[4]图乙中，两灯串联连接，电压表测灯L1两端的电压，闭合开关，两灯都不亮，可能是电路出现了断路，电压表示数接近电源电压，电压表测量电源电压，则其并联部分断路了，所以故障原因是灯L1断路了。
（4）[5]由表格数据知，每组对应的数据都有：L1两端的电压与L2两端的电压之和等于L1、L2两端总电压，所以有
U=U1+U2
23. 如图是“探究凸透镜成像的规律”实验装置。
（1）调节实验器材的高度时，蜡烛__________点燃；（选填“需要”或“不需要”）
（2）实验过程中，当蜡烛、凸透镜、光屏位置如图所示时，光屏上恰好出现清晰的像。该像是倒立、__________（选填“放大”“等大”或“缩小”）的实像，生活中的__________（选填“照相机”“投影仪”或“放大镜”）就是利用该原理成像的；
（3）如图位置，若将蜡烛向左移动5cm，要在光屏上再次成清晰的像，应该将光屏适当向__________（选填“右”或“左”）移动：如果不动光屏、凸透镜，也可在蜡烛和凸透镜之间放一个合适的__________（选填“近视”或“远视”）眼镜，光屏上也能出现清晰的像。
【答案】 ①. 需要 ②. 缩小 ③. 照相机 ④. 左 ⑤. 近视
【解析】
【详解】（1）[1]为了让烛焰像成在光屏中央，在调节器材高度时，蜡烛应点燃。
（2）[2][3]图示中，物距大于像距，在光屏上成倒立缩小的实像。照相机是利用这一原理成像的。
（3）[4]向左移动蜡烛，则物距变大，像距应变小，光屏应向左移动适当距离。
[5]光屏和凸透镜不动，而像距变小，为了让光的延迟会聚成像，可在蜡烛和凸透镜之间放一个合适的对光有发散作用的凹透镜，即近视眼镜。
24. 在“探究浮力的大小跟哪些因素有关”的实验中，实验操作如下，实验过程中弹簧测力计的示数如图所示。（图中所用容器底面积是，均为相同的平底薄壁圆柱形容器，物块不吸水和另一液体）
（1）测量前，需沿__________方向将弹簧测力计调零；
（2）实验中，物块浸没在水中受到的浮力是__________N；
（3）如果对比B、E两次实验，得出“浮力的大小与液体密度有关”的结论，那么这种做法__________（选填“正确”或“不正确”），理由是__________；
（4）由__________两次实验可得出结论：浮力的大小与物体浸没在液体中的深度无关；
（5）完成E实验操作后，用弹簧测力计将物块向上拉出液面一小部分，弹簧测力计示数变为2.8N，此操作会使容器中的液面下降__________cm。
【答案】 ①. 竖直 ②. 2 ③. 不正确 ④. 未控制物体排开液体的体积相同 ⑤. C、D ⑥. 1
【解析】
【详解】（1）[1]实验中，测力计测量竖直向下的力，则测量前，需沿竖直方向将弹簧测力计调零。
（2）[2]由AC实验得，物块浸没在水中受到的浮力是
（3）[3][4] B、E两次实验，液体密度不同，物体排开液体的体积液不同，没有控制物体排开液体的体积相同，会导致结论不可靠，这种做法是不正确的。
（4）[5]由CD实验可得，物体浸没在水中不同深度，弹簧测力计示数相同，则物体受到的浮力不变，可出结论：浮力的大小与物体浸没在液体中的深度无关。
（5）[6]物块浸没在水中，排开水的体积等于物体的体积，则物体体积为
由AE实验得，物块浸没在液体中受到的浮力是
由得，液体密度
完成E实验操作后，用弹簧测力计将物块向上拉出液面一小部分，弹簧测力计示数变为2.8N，该操作使物体受到的浮力减小
由得，物体排开液体的体积减小
会使容器中的液面下降
25. 在“测量小灯泡的电功率”实验中，选用的小灯泡上标有“2.5V”字样，额定电流约为0.3A，电源电压恒为6V，实验电路如图甲所示。
（1）请用笔画线代替导线，将图甲电路连接完整__________；（导线不允许交叉）
（2）现有规格为A“”、B“”和C“”的三个滑动变阻器可供选择，应选择__________（选填字母）滑动变阻器接入电路才能顺利进行实验。实验中滑动变阻器的作用是__________和调节小灯泡两端的电压及通过的电流；
（3）电路连接完成后，闭合开关，发现小灯泡发光很暗，这时眼睛应该看着__________（选填“电流表”或“电压表”）移动滑动变阻器的滑片，当小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为__________W；
（4）实验中改变小灯泡两端的电压，多次测量的目的是__________；
（5）测得小灯泡的额定功率后，把小灯泡两端的电压调为额定电压的一半，发现测得的功率大于其额定功率的四分之一，请对其加以分析：__________。
【答案】 ①. 或 ②. B ③. 保护电路 ④. 电压表 ⑤. 0.65 ⑥. 寻找普遍规律 ⑦. 见解析
【解析】
【详解】（1）[1]要测量小灯泡的电功率，小灯泡与滑动变阻器应串联连接，电压表测小灯泡两端的电压，电流表测电路中的电流，电压表应并联在小灯泡的两端，小灯泡的额定电压为2.5V，电压表选用小量程，作图如下：
>或
（2）[2]小灯泡的额定电流约为0.3A>0.2A，C变阻器不符合题意；小灯泡正常发光时的电阻约为
此时变阻器两端的电压
U变=U总-U=6V-2.5V=3.5V
据串联电路的分压特点有
解得，变阻器应接入电路的阻值，R大大于10欧，而小于20欧，所以应选择B变阻器。
[3]实验中，为了保护电路，在闭合开关前，滑片应置于变阻器阻值最大位置处。
（3）[4]小灯泡发光较暗时，说明未正常发光，移动滑片时，应观察电压表，直到其示数为2.5V。
[5]由图书知，电流表选用小量程，分度值为0.02A，示数为0.26A。小灯泡的额定功率
（4）[6]为得到更具普遍性的结论，应进行多次实验，得到多组实验数据。
（5）[7]根据可知，若灯丝电阻不变，实际电压为额定电压一半时，实际功率恰好等于额定功率的四分之一；当实际电压低于额定电压时，灯丝温度降低。电阻减小，所以此时实际功率大于额定功率的四分之一。
四、综合应用题（本题共2个小题，25题7分，26题7分，共14分）请在答题卡上把你的答案写在所对应的题号后的指定区域内
26. 如图甲，质量为40kg的货物静止在水平地面上，与地面的接触面积是。如图乙。工人用250N的拉力F，将货物用滑轮组匀速提升到3m高的二楼，此过程中货物上升的速度是0.2m/s。求：
（1）货物静止在水平地面上时，对地面的压强；
（2）工人用滑轮组提升货物时做功的功率；
（3）滑轮组机械效率；
（4）为提高该滑轮组的机械效率，请你提出一条合理建议。
【答案】（1）；（2）；（3）；（4）见解析
【解析】
【详解】解：（1）因为货物静止在水平地面上，对地面压力为
则货物对地面的压强为
（2）由图可知，有效绳子段数，绳子自由端移动的速度为
工人做功的功率为
（3）滑轮组的机械效率为
（4）为提高该滑轮组的机械效率，措施有：①增加所提升的物重②减轻动滑轮重。
答：（1）货物静止在水平地面上时，对地面的压强为；
（2）工人用滑轮组提升货物时做功的功率为；
（3）滑轮组的机械效率为；
（4）见解答。
27. 如图，电路中电源电压可调，定值电阻，和为额定功率不同、额定电流均为0.4A小灯泡（忽略温度对灯丝电阻的影响），滑动变阻器R的铭牌上标有“”字样，电流表量程0~0.6A。
（1）只闭合开关，电源电压时，电流表的示数为0.3A，求此时滑动变阻器接入电路的阻值；
（2）保持（1）中开关状态和电源电压不变，在电路安全的情况下，调节滑动变阻器，求定值电阻的功率变化范围；
（3）调节电源电压为，只闭合开关，调节滑动变阻器，灯的功率为1.6W时正常发光，最小功率为0.4W；再调节电源电压为，只闭合开关，调节滑动变阻器，灯的最大功率为1.6W，最小功率为0.4W。（调节滑动变阻器时电路安全）求：、。
【答案】（1）；（2）1.25~7.2W；（3），
【解析】
【详解】解：（1）只闭合时，变阻器R与串联，总电阻为
则此时滑动变阻器接入电路的阻值为
（2）只闭合时，仍为R与串联，当变阻器阻值调到最大时，电路中电流最小为
则定值电阻的最小功率为
电流表量程0~0.6A，分析可知该电路最大电流，则定值电阻的最大功率为
所以的功率变化范围1.25~7.2W。
（3）只闭合时，R与串联，额定功率为1.6W，额定电流为0.4A；功率为0.4W时，滑动变阻器接入阻值最大为。电阻为
则最小电流为
则此时电源电压为
只闭合时，R与串联，因L1和L2为额定功率不同、额定电流均为0.4A的小灯泡，因此两个灯泡的电阻不同。当功率为1.6W时，L2不能正常工作，则此时通过的电流应小于0.4A。要使L2的功率最大，则变阻器阻值为0，根据，电源电压为
①
功率为0.4W时，滑动变阻器接入阻值最大为，电源电压为
②
由①②式，解得：。
答：（1）只闭合开关，电源电压时，电流表的示数为0.3A，此时滑动变阻器接入电路的阻值为；
（2）保持（1）中开关状态和电源电压不变，在电路安全的情况下，调节滑动变阻器，定值电阻的功率变化范围为1.25~7.2W；
（3）为10V，为8V。额定电压
220V
额定功率
高温挡
2200W
低温挡
440W
实验次数
两端
电压
两端
电压
、两端
总电压U/V
1
1.3
1.5
2.8
2
1.2
1.2
2.8
3
1.1
1.1
2.8
相关试卷
2022年黑龙江省绥化市中考物理试题（含解析）： 这是一份2022年黑龙江省绥化市中考物理试题（含解析），共23页。试卷主要包含了物理和化学考试时间共150分钟， 下图中符合安全用电的做法是， 下列有关力的说法中，正确的是，75g/cm3B， 下列说法中正确的是等内容，欢迎下载使用。
2022年黑龙江省绥化市中考物理试题（解析版）： 这是一份2022年黑龙江省绥化市中考物理试题（解析版），共24页。试卷主要包含了物理和化学考试时间共150分钟， 下图中符合安全用电的做法是， 下列有关力的说法中，正确的是，75g/cm3B， 下列说法中正确的是等内容，欢迎下载使用。
精品解析：2022年黑龙江省绥化市中考物理试题（原卷版）： 这是一份精品解析：2022年黑龙江省绥化市中考物理试题（原卷版），共11页。试卷主要包含了物理和化学考试时间共150分钟， 下图中符合安全用电的做法是， 下列有关力的说法中，正确的是，75g/cm3B， 下列说法中正确的是等内容，欢迎下载使用。
