2025年高考物理一轮复习讲义学案 第十章 恒定电流 第一讲 电路的基本概念和规律
展开
这是一份2025年高考物理一轮复习讲义学案 第十章 恒定电流 第一讲 电路的基本概念和规律，共17页。

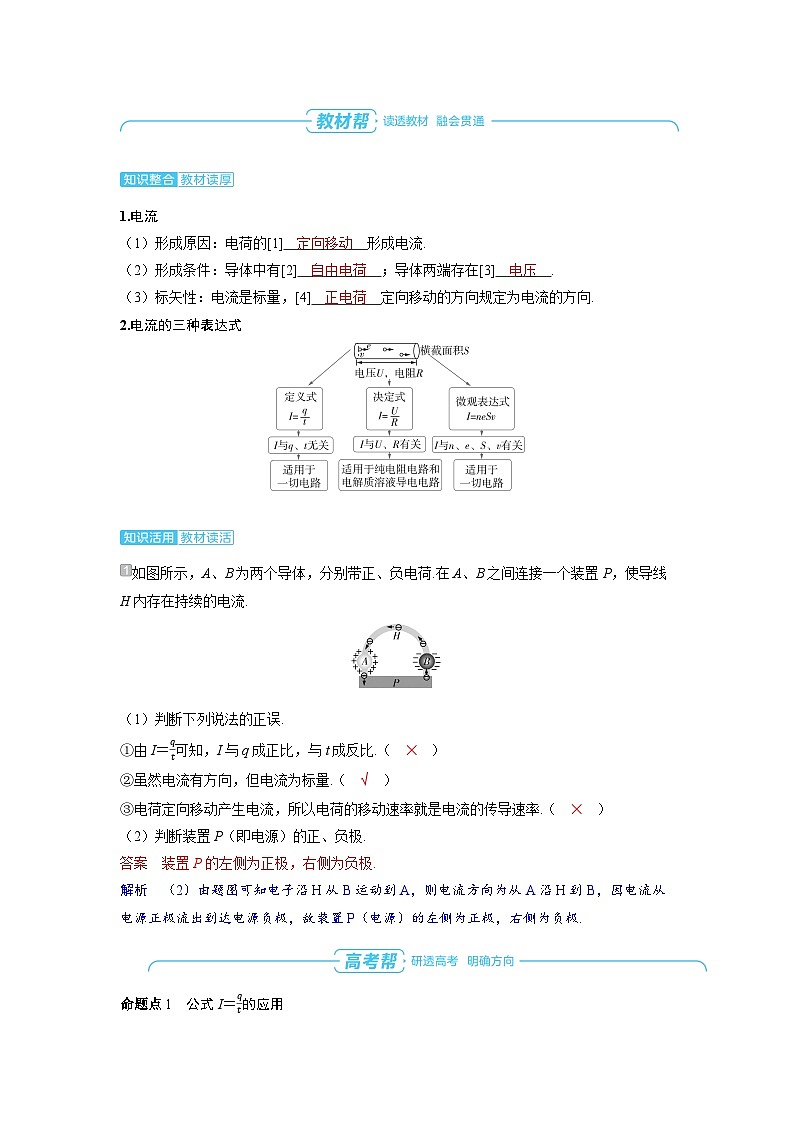

考点1 电流的理解及应用
1.电流
（1）形成原因：电荷的[1] 定向移动 形成电流.
（2）形成条件：导体中有[2] 自由电荷 ；导体两端存在[3] 电压 .
（3）标矢性：电流是标量，[4] 正电荷 定向移动的方向规定为电流的方向.
2.电流的三种表达式
如图所示，A、B为两个导体，分别带正、负电荷.在A、B之间连接一个装置P，使导线H内存在持续的电流.
（1）判断下列说法的正误.
①由I＝qt可知，I与q成正比，与t成反比.（ ✕ ）
②虽然电流有方向，但电流为标量.（ √ ）
③电荷定向移动产生电流，所以电荷的移动速率就是电流的传导速率.（ ✕ ）
（2）判断装置P（即电源）的正、负极.
答案 装置P的左侧为正极，右侧为负极.
解析 （2）由题图可知电子沿H从B运动到A，则电流方向为从A沿H到B，因电流从电源正极流出到达电源负极，故装置P（电源）的左侧为正极，右侧为负极.
命题点1 公式I＝qt的应用

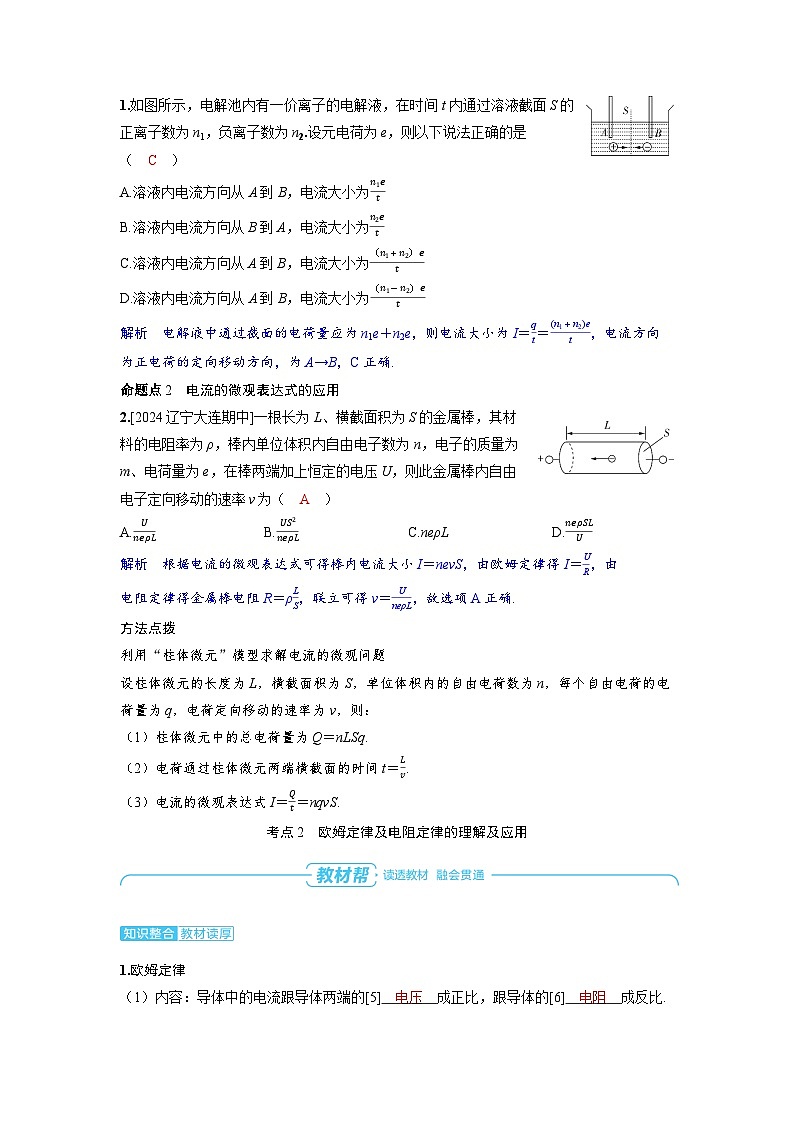

1.如图所示，电解池内有一价离子的电解液，在时间t内通过溶液截面S的正离子数为n1，负离子数为n2.设元电荷为e，则以下说法正确的是（ C ）
A.溶液内电流方向从A到B，电流大小为n1et
B.溶液内电流方向从B到A，电流大小为n2et
C.溶液内电流方向从A到B，电流大小为（n1＋n2）et
D.溶液内电流方向从A到B，电流大小为（n1－n2）et
解析 电解液中通过截面的电荷量应为n1e＋n2e，则电流大小为I＝qt＝(n1＋n2)et，电流方向为正电荷的定向移动方向，为A→B，C正确.
命题点2 电流的微观表达式的应用
2.[2024辽宁大连期中]一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积内自由电子数为n，电子的质量为m、电荷量为e，在棒两端加上恒定的电压U，则此金属棒内自由电子定向移动的速率v为（ A ）
A.UneρLB.US2neρLC.neρLD.neρSLU
解析 根据电流的微观表达式可得棒内电流大小I＝nevS，由欧姆定律得I＝UR，由
电阻定律得金属棒电阻R＝ρLS，联立可得v＝UneρL，故选项A正确.
方法点拨
利用“柱体微元”模型求解电流的微观问题
设柱体微元的长度为L，横截面积为S，单位体积内的自由电荷数为n，每个自由电荷的电荷量为q，电荷定向移动的速率为v，则：
（1）柱体微元中的总电荷量为Q＝nLSq.
（2）电荷通过柱体微元两端横截面的时间t＝Lv.
（3）电流的微观表达式I＝Qt＝nqvS.
考点2 欧姆定律及电阻定律的理解及应用
1.欧姆定律
（1）内容：导体中的电流跟导体两端的[5] 电压 成正比，跟导体的[6] 电阻 成反比.
（2）表达式：I＝[7] UR .
（3）适用范围：金属导电和电解质溶液导电.
2.电阻、电阻定律
（1）电阻：R＝[8] UI （定义式）；是描述导体对电流的阻碍作用的物理量.
（2）电阻定律
①内容：同种材料的导体，其电阻R与它的长度l成[9] 正比 ，与它的横截面积S成[10] 反比 ；导体电阻还与构成它的[11] 材料 有关.（注意l和S相对于电流的方向）
②公式：R＝[12] ρlS （决定式），其中l是导体的长度，S是导体的横截面积，ρ是导体的[13] 电阻率 ，其国际单位是[14] 欧·米 ，符号为[15] Ω·m .
（3）电阻率ρ
①物理意义：反映导体的[16] 导电性能 ，是导体材料本身的属性.
②电阻率与温度的关系
a.金属：电阻率随温度的升高而[17] 增大 ；
b.负温度系数半导体：电阻率随温度的升高而[18] 减小 .
3.对I－U和U－I图像的理解
图线A、B、D、E表示线性元件的关系图，C、F表示非线性元件的关系图.对于线性元件有R＝UI＝ΔUΔI，对于非线性元件有R＝UI≠ΔUΔI.
如图为生产生活中常用的电阻.判断以下说法是否正确，并在后面的括号内打“×”或“√”.
（1）导体的电阻与导体两端的电压成正比，与通过导体的电流成反比.（ ✕ ）
（2）电阻率是由导体本身决定的.（ √ ）
（3）电阻率越大，导体对电流的阻碍作用就越大.（ ✕ ）
（4）欧姆定律适用于金属导电和气体导电.（ ✕ ）
命题点1 欧姆定律与伏安特性曲线的理解和应用
3.[非线性元件的I－U图像]小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上的一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法错误的是（ C ）
A.随着所加电压的增大，小灯泡的电阻增大
B.对应P点，小灯泡的电阻为R＝U1I2
C.对应P点，小灯泡的电阻为R＝U1I2－I1
D.对应P点，小灯泡的功率等于图中矩形PQOM的面积
解析 由题图可知，U越大，小灯泡的电阻越大，故A说法正确.R＝UI中的U、I与小灯泡所处状态下的电压、电流相对应，故B说法正确，C说法错误.对应P点，小灯泡的功率P＝U1I2，与题图中矩形PQOM的面积相等，故D说法正确.
4.[线性元件的I－U图像/多选]如图所示为A、B、C三个通电导体的I－U关系图像.由图可知（ BC ）
A.三个导体的电阻关系为RA＞RB＞RC
B.三个导体的电阻关系为RA＜RB＜RC
C.若在导体B两端加上10V的电压，通过导体B的电流是2.5A
D.若在导体B两端加上10V的电压，通过导体B的电流是40A
解析 在线性元件的I－U图像中，图线的斜率等于电阻的倒数，斜率越大，表示电阻越小，所以三个导体的电阻的大小关系为RA＜RB＜RC，故A错误，B正确；由题图可知，导体B的电阻为RB＝41.0 Ω＝4 Ω，故当导体B两端加上10 V的电压时，通过导体B的电流为I＝URB＝104 A＝2.5 A，C正确，D错误.
命题点2 欧姆定律与电阻定律的理解和应用
5.如图所示，质地均匀的长方体金属块，棱长lab＝10cm，lbc＝5cm，当将C与D接入电压恒为U的电路时，电流为2A，若将A与B接入电压恒为U的电路中，则电流为（ A ）
B.1AC.2AD.4A
解析 设金属块cd棱长度为x，根据电阻定律R＝ρlS，有RCD＝ρlbclab·x，RAB＝ρlablbc·x，故RCDRAB＝(lbclab)2＝14；根据欧姆定律I＝UR可知，将A与B接入电路中时的电流IAB＝URAB＝U4RCD＝0.5 A，选项A正确.
6.[2024福建宁德福鼎一中校考]有两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加上相同的电压，则在相同时间内通过它们横截面的电荷量之比为（ C ）
A.1：4B.1：8C.1：16D.16：1
解析 设这两根导线处理前的电阻为R. 对于第一根导线，均匀拉长到原来的2倍，则其横截面积变为原来的12，由电阻定律可知其电阻变为原来的4倍；第二根导线对折绞合后，长度变为原来的12，横截面积变为原来的2倍，由电阻定律可知其电阻变为原来的14，给上述变化后的两根金属祼导线分别加上相同的电压，由欧姆定律得
I1＝U4R，I2＝UR4＝4UR，由I＝qt可知，在相同时间内，通过它们横截面的电荷量之比q1：q2＝I1：I2＝1：16，C正确.
方法点拨
求解电阻的两个公式的比较
考点3 串、并联电路的规律及应用
根据生活中常见的串、并联电路，判断下列说法的正误.
（1）串联电路的总电阻一定大于其中任一部分电路的电阻.（ √ ）
（2）并联电路的总电阻一定大于其中某一支路的电阻.（ ✕ ）
（3）串联电路中，其中一个电阻增大，总电阻增大；并联电路中某一电阻增大，总电阻减小.（ ✕ ）
（4）并联的支路条数增加，并联的总电阻一定减小.（ √ ）
7.[串联电路的分析]如图所示，a、b、c为由同种材料制成的电阻，b与a的长度相等但横截面积是a的两倍；c与a的横截面积相等但长度是a的两倍.开关闭合后，三个理想电压表的示数关系是（ A ）
A.V1的示数是V2的2倍
B.V1的示数是V3的2倍
C.V2的示数是V1的2倍
D.V2的示数是V3的2倍
解析 由题意可知Lc＝2La＝2Lb，Sb＝2Sa＝2Sc.设b的电阻Rb＝R，由电阻定律R＝ρlS得，Ra＝2Rb＝2R，Rc＝2Ra＝4R，故Rc∶Ra∶Rb＝4∶2∶1.由题图可知，a、b、c三个电阻串联，通过它们的电流相等，由U＝IR得Uc∶Ua∶Ub＝4∶2∶1，故UV3∶UV1∶UV2＝4∶2∶1，V1的示数是V2的2倍，故A正确，C错误；V3的示数是V1的2倍，故B错误；V3的示数是V2的4倍，故D错误.
8.[混联电路的分析与计算/2024安徽合肥一中校考]如图所示是将滑动变阻器当作分压器用的电路图，A、B为分压器的输出端，R是电阻，输入电压U保持恒定.如果滑片P位于滑动变阻器的正中间，下列说法正确的是（ C ）
A.输出端的电压大于U2
B.输出端的电压等于U2
C.将滑片P向上移动，输出端的电压增大
D.负载电阻R的阻值越大，输出端的电压越小
解析 由电路图可知，电阻R与滑动变阻器的下半部分并联，并联后再与上半部分串联，由并联电路特点可知，并联部分的电阻小于滑动变阻器电阻的一半，再由串联电路特点可知，输出端的电压即并联部分的电压小于U2，故A、B错误；将滑片P向上移动，并联部分的电阻变大，由串联电路特点可知，输出端的电压增大，故C正确；负载电阻R的阻值越大，并联部分的电阻越大，由串联电路特点可知，输出端的电压越大，故D错误.
考点4 电功、电功率及焦耳定律
1.电功
（1）定义：导体中的恒定电场对自由电荷的[24] 静电力 做的功.
（2）公式：W＝qU＝IUt（适用于任何电路）.
（3）电流做功的实质：[25] 电能 转化成其他形式能的过程.
2.电功率
（1）定义：单位时间内电流所做的功，表示电流做功的[26] 快慢 .
（2）公式：P＝Wt＝[27] IU （适用于任何电路）.
3.焦耳定律
（1）内容：电流通过导体产生的热量跟[28] 电流的二次方 成正比，跟[29] 导体的电阻 及[30] 通电时间 成正比.
（2）公式：Q＝[31] I2Rt （适用于任何电路）.
4.热功率
（1）定义：单位时间内的发热量.
（2）表达式：P＝Qt＝[32] I2R .
家用电热水壶的额定电压为220V，阻值为60.5Ω.
（1）电热水壶正常工作时的功率为多少？
（2）电热水壶中装有1L的水，把水烧开需要7分钟，假设电热水壶产生的热量均被水吸收，此过程中电热水壶产生的热量是多少？此过程电流做了多少功？
答案 （1）800W （2）336000J 336000J
解析 （1）P＝U2R＝800W.
（2）电热水壶产生的热量Q＝Pt＝336000J，此过程电流做的功等于电热水壶产生的热量，故电流做的功为336000J.
命题点1 纯电阻电路中的功率问题
9.[海南高考]一车载加热器（额定电压为24V）发热部分的电路如图所示，a、b、c是三个接线端点，设ab、ac、bc间的功率分别为Pab、Pac、Pbc，则（ D ）
A.Pab＞PbcB.Pab＝Pac
C.Pac＝PbcD.Pab＜Pac
解析 a、b端点接入电路时，电阻R和9R串联后与9R并联，电路的总电阻为Rab＝
9R(R+9R)R+9R+9R＝9019R；a、c端点接入电路时，电阻9R和9R串联后与R并联，电路的总电阻为Rac＝R(9R+9R)R+9R+9R＝1819R；b、c端点接入电路时，电阻9R和R串联后与9R并联，电路的总电阻为Rbc＝9R(R+9R)R+9R+9R＝9019R. 由题意知，不管接哪两个端点，电压不变，均为U＝24 V，根据P＝U2R并可知Pab＝Pbc＜Pac，D正确.
命题点2 非纯电阻电路中的功率问题
10.电饭煲和洗衣机并联接在输出电压为220V的交流电源上（电源内阻忽略不计），两者均正常工作.用电流表分别测得通过电饭煲的电流是5.0A，通过洗衣机电动机的电流是0.50A，则下列说法正确的是（ C ）
A.电饭煲的电阻为44Ω，洗衣机电动机线圈的电阻为440Ω
B.电饭煲消耗的电功率为1555W，洗衣机电动机消耗的电功率为155.5W
C.1min内电饭煲消耗的电能为6.6×104J，洗衣机电动机消耗的电能为6.6×103J
D.电饭煲的发热功率是洗衣机的电动机的发热功率的10倍
解析 由于电饭煲是纯电阻用电器，所以R1＝UI1＝44 Ω，P1＝UI1＝1 100 W，其在1 min内消耗的电能W1＝UI1t＝6.6×104 J；洗衣机为非纯电阻用电器，所以R2≠UI2＝440 Ω，P2＝UI2＝110 W，其在1 min内消耗的电能W2＝UI2t＝6.6×103 J，其热功率P热≠P2，而P1＝10P2，所以电饭煲的发热功率不是洗衣机的电动机的发热功率的10倍，只有C正确.
方法点拨
1.纯电阻电路与非纯电阻电路的比较
用电器纯电阻W＝Q，U＝IR，I＝UR，R＝UIUIt＝I2Rt＝U2RtUI＝I2R＝U2R如电炉子、白炽灯等非纯电阻W＞Q，U＞IR，I＜UR，R＜UIUIt＝I2Rt＋W其他UI＝I2R＋P其他如电风扇、电动机等
2.电动机的三个功率及关系
与电功、电功率有关的STSE问题
在实际生活中，较为常见的家用电器能让学生认识到电功、电功率在日常生活中的应用，方便学生将日常生活与物理结合；提高学生学习物理的兴趣，培养学生的科学态度与责任.
1.[家用电器]小明同学家里部分电器消耗的功率及每天的工作时间如表所示，则这些电器一天消耗的总电能约为（ D ）
A.6.1×103WB.6.1×103J
C.2.2×104WD.2.2×107J
解析 根据公式W＝Pt及题表可知，这些电器一天消耗的总电能为W＝2kW×1h＋1.2kW×3h＋0.1kW×2h＋0.016kW×4h＋0.009kW×24h＝6.08kW·h，又知1kW·h＝3.6×106J，可得W≈2.2×107J，D正确.
2.[充电宝]如图甲所示，用充电宝为一手机电池充电，其等效电路如图乙所示.在充电开始后的一段时间t内，充电宝的输出电压U、输出电流I可认为是恒定不变的，设手机电池的内阻为R，则时间t内（ D ）
A.充电宝输出的电功率为UI＋I2R
B.充电宝产生的热功率为I2R
C.手机电池产生的焦耳热为U2Rt
D.手机电池储存的化学能为UIt－I2Rt
解析 充电宝的输出电压为U、输出电流为I，所以充电宝输出的电功率为P＝UI，A错误；手机电池的充电电流为I，所以手机电池产生的热功率为PR＝I2R，而充电宝的热功率应为充电宝的总功率减去输出功率，根据题目信息无法求解，B错误；由于手机电池是非纯电阻用电器，所以不能用U2Rt计算手机电池产生的焦耳热，手机电池产生的焦耳热为I2Rt，C错误；充电宝输出的电能一部分转化为手机电池的化学能，一部分转化为手机电池的内能，故根据能量守恒定律可知手机电池储存的化学能W＝UIt－I2Rt，故D正确.
3.[电动汽车]如图甲所示为一款儿童电动汽车，该款电动汽车的部分参数如图乙所示，则下列说法正确的是（ B ）
A.电源规格4.5A·h中，A·h是能量的单位
B.电机的输出功率小于24W
C.电机线圈的电阻为6Ω
D.行驶过程中电机突发故障，被卡住无法转动，此时通过电机的电流为2A
解析 A·h是电流与时间的乘积，是电荷量的单位，故A错误；电机的额定功率P＝UI＝12×2W＝24W，可知电机的输出功率一定小于24W，故B正确；只知道电机的额定电压与额定电流，不能由欧姆定律求出电机线圈的电阻值，故C错误；知道电机的额定电压，不知道电机线圈的电阻值，所以若电机突发故障，被卡住无法转动，不能求出此时通过电机的电流，故D错误.故选B.
1.[2024黑龙江绥化一中校考]非洲电鳐的捕猎方式是放电电死猎物，它放电的电流可达50A，每秒钟放电150次.下列关于电源和电流的说法正确的是（ B ）
A.导体中自由电荷移动形成电流
B.电鳐放电的电流可达50A，电流的单位“安培”是国际单位制中的基本单位
C.在金属导体中，电流的方向与自由电子定向移动的方向相同
D.电源的作用是在电源内部把电子由负极搬运到正极，保持两极之间有电压
解析 自由电荷定向移动才形成电流，仅有电荷移动但不是定向移动则不行，A错误；“安培”是国际单位制中的基本单位，B正确；人们规定电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，C错误；在电源内部，电源把电子由正极搬运到负极，这一过程要克服电场力做功，其他形式的能转化为电势能，D错误.
2.电功率的表达式有三个：P＝UI，P＝I2R，P＝U2R，对这三个表达式，下列说法正确的是（ B ）
A.P＝UI适用于纯电阻电路电功率的计算，对于非纯电阻电路不适用
B.P＝I2R适用于一切电路的热功率的计算
C.P＝U2R适用于一切电路电功率和热功率的计算
D.三个公式各自的适用条件与电路的连接方式有关
解析 电路可分为纯电阻电路和非纯电阻电路，P＝UI对两种电路都适用，A错误；P＝I2R适用于任何电路的热功率的计算，B正确；P＝U2R只适用于纯电阻电路的电功率和热功率的计算，C错误；P＝UI、P＝I2R、P＝U2R的适用条件与电路的连接方式无关，D错误.
3.[学科间融合问题/2021江苏]有研究发现，某神经细胞传递信号时，离子从细胞膜一侧流到另一侧形成跨膜电流，若将该细胞膜视为1×10－8F的电容器，在2ms内细胞膜两侧的电势差从－70mV变为30mV，则该过程中跨膜电流的平均值为（ D ）
A.1.5×10－7AB.2×10－7A
C.3.5×10－7AD.5×10－7A
解析 根据公式C＝QU，当细胞膜两侧的电势差从－70 mV变为30 mV时，有Q1＝CU1＝1×10－8×(－0.07) C＝－7×10－10 C，Q2＝CU2＝1×10－8×0.03 C＝3×10－10 C，所以I＝Q2-Q1t＝5×10－7 A，故A、B、C错误，D正确.
4.一根细橡胶管中灌满盐水，两端用短粗铜丝塞住管口.管中盐水柱长为16cm时测得电阻为R，若溶液的电阻随长度、横截面积的变化规律与金属导体相同，现将管中盐水柱均匀拉长到20cm（盐水体积不变，仍充满橡胶管），则盐水柱电阻变为（ D ）
A.45RB.54RC.1625RD.2516R
解析 由于盐水总体积不变，设盐水柱长为16 cm时的横截面积为S，则盐水柱长度变为20 cm后，横截面积S'＝4S5，根据电阻定律R＝ρlS可得R'＝2516R，D正确.
5.电阻R1、R2的I－U图像如图所示，则下列说法正确的是（ B ）
A.R1∶R2＝3∶1
B.将R1与R2串联后接于电源上，则电压之比为U1∶U2＝1∶3
C.将R1与R2并联后接于电源上，则电流之比为I1∶I2＝1∶3
D.将R1与R2并联后接于电源上，则功率之比为P1∶P2＝1∶3
解析 由图可知，当I＝1 A时，UR1＝1 V，UR2＝3 V，所以R1＝UR1I＝1 Ω，R2＝UR2I＝3 Ω，则R1∶R2＝1∶3，A错误；R1与R2串联后接于电源上时U1∶U2＝R1∶R2＝1∶3，B正确；R1与R2并联后接于电源上时I1∶I2＝R2∶R1＝3∶1，P1∶P2＝R2∶R1＝3∶1，C、D错误.
6.额定电压都为110V，额定功率分别为PL1＝100W、PL2＝40W的两盏灯泡，接在外电压为220V的电路上，则下列四个选项所示的电路中，能使每盏灯泡均正常发光，且电路消耗的功率最小的是（ C ）
A B C D
解析 额定电压相同，PL1＞PL2，由P＝U2R和I＝PU可知RL1＜RL2，IL1＞IL2，由串、并联电路的特点可知A、B错误.在C选项所示的电路中，L2与滑动变阻器并联使并联电阻R并＜RL2，则RL1和R并可以相等，从而可以使两灯泡均正常发光；在D选项所示的电路中，两灯泡均可正常发光，但对比C、D两选项所示的电路中滑动变阻器消耗的功率可得，C选项所示的电路中P滑＝U(IL1－IL2)，D选项所示的电路中P'滑＝U(IL1＋IL2)，故正常发光情况下C选项所示的电路消耗的功率最小.故选C.
7.[2024云南昆明一模]P1和P2是材料相同、上下表面为正方形的长方体导体，P1的上下表面的面积大于P2的上下表面的面积，将P1和P2按图所示方式接入电路中，闭合开关后（ D ）
A.若P1和P2的体积相同，则P1消耗的电功率大于P2消耗的电功率
B.若P1和P2的体积相同，则流过P1的电流大于流过P2的电流
C.若P1和P2的厚度相同，则流过P1的电流小于流过P2的电流
D.若P1和P2的厚度相同，则P1内自由电荷定向移动的速率比P2的小
解析 由于两导体并联在电路中，因此两导体两端的电压相等，设导体的上表面边长为a，厚度为d，根据电阻定律，有R＝ρLS＝ρaad＝ρd，则可知电阻与厚度d有关，与上表面边长无关.如果两导体的体积相同，由V＝Sd可知P1的厚度小于P2的厚度，因此P1的电阻大于P2的电阻，两导体两端的电压相等，由I＝UR可知，流过P1的电流小于流过P2的电流，故B错误；由电功率的表达式P＝UI可知，P1的电功率小于P2的电功率，故A错误.若两导体的厚度相同，则两导体的电阻相同，由I＝UR可知，流过P1的电流等于流过P2的电流，故C错误；流过P1的电流等于流过P2的电流，根据电流的微观表达式I＝nqSv可知，由于两个导体的材料相同，n、q相同，又P1的横截面积比P2的大，所以P1内自由电荷定向移动的速率比P2的小，故D正确.
8.如图所示的电路中，R1∶R2∶R3＝1∶2∶3，A1和A2为理想电流表.当a、b两点间加一恒定的电压U后，A1和A2的示数分别为I1和I2，下列结论正确的是（ C ）
A.I1∶I2＝3∶4
B.I1∶I2＝4∶9
C.将A1、A2换成理想电压表时，其示数之比为3∶5
D.将A1、A2换成理想电压表时，其示数之比为1∶1
解析 a、b两点间加一电压U时，电路图如图1所示，并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，I1I2＝UR2＋UR3UR1＋UR2＝59，故A、B错误；将A1、A2换成理想电压表，电路成为如图2所示的串联电路，UR1∶UR2∶UR3＝R1∶R2∶R3＝1∶2∶3，U1U2＝UR1＋UR2UR2＋UR3＝35，故C正确，D错误.
9.如图为一种服务型机器人，其额定功率为48W，额定工作电压为24V，机器人的锂电池容量为20A·h.则机器人（ C ）
A.额定电流为20A
B.充满电后最长工作时间为2h
C.电池充满电后总电荷量为7.2×104C
D.以额定电流工作时每分钟消耗的能量为1440J
解析 由P＝UI知额定电流I＝PU＝2 A，故A错误；锂电池容量为20 A·h，充满电后最长工作时间t＝202 h＝10 h，故B错误；电池充满电后总电荷量q＝20×3 600 C＝7.2×104 C，故C正确；以额定电流工作时每分钟消耗的能量W＝UIt＝24×2×60 J＝2.88×103 J，故D错误.
10.三个均带有两个接线柱的立方体金属块A、B、C，其棱长相等，两接线柱分别位于相对的两侧面中心，将其各自接入电路后进行测量，在同一U－I坐标系中各描出一组金属块两端的电压U和对应通过的电流I的数据点，发现三点恰在同一直线上，但直线未过坐标原点，如图甲所示.现将A、B、C按图乙方式连接到同一恒压电源上，下列说法正确的是（ C ）
图甲 图乙
A.C的电阻率最大
B.A、B、C的电阻率一样大
C.图乙中，A两端的电压大于B两端的电压
D.图乙中，A、B消耗的总电功率大于C消耗的电功率
解析 图甲中A、B、C三点与坐标原点连线的斜率表示金属块的电阻，故可知A的电阻最大，C的电阻最小，由电阻定律R＝ρLS可知，A的电阻率最大，C的电阻率最小，A、B错误；RA＞RB，由串联电路的特点可知，A两端的电压大于B两端的电压，C正确；由电功率表达式和欧姆定律可知PAB＝U2RA＋RB，PC＝U2RC，故A、B消耗的总电功率小于C消耗的电功率，D错误.
11.[电学在医疗器材中的应用/2024陕西瑞泉中学一检]心室纤颤是一种可危及生命的疾病.如图为一种叫心脏除颤器（AED）的设备，某型号AED模拟治疗仪器的电容器电容为25μF，充电至8kV电压，如果电容器在2ms时间内完成放电，则下列说法正确的是（ D ）
A.电容器放电过程中平均功率为800kW
B.电容器的击穿电压为8kV
C.电容器放电过程中电容越来越小
D.电容器放电过程中电流最大值一定大于100A
解析 图甲中A、B、C三点与坐标原点连线的斜率表示金属块的电阻，故可知A的电阻最大，C的电阻最小，由电阻定律R＝ρLS可知，A的电阻率最大，C的电阻率最小，A、B错误；RA＞RB，由串联电路的特点可知，A两端的电压大于B两端的电压，C正确；由电功率表达式和欧姆定律可知PAB＝U2RA＋RB，PC＝U2RC，故A、B消耗的总电功率小于C消耗的电功率，D错误.
12.[扫地机器人工作情况分析/2023浙江强基联盟高考统测]《流浪地球2》电影中的很多科幻设定都是基于现有的科学技术.如图甲所示的机器人是基于生活中的扫地机器人设计的.市面上某款具有“智能充电规划”功能的扫地机器人，它可以按照打扫面积的大小进行充电规划，其铭牌和给主机供电的电池如图乙所示.已知当电池电量只剩20％时机器人将返回充电基站充电，机器人平均每分钟可打扫2m2.忽略机器人往返过程的时间及消耗的电能.则下列说法正确的是（ D ）
A.主机工作电流为1A
B.主机电阻约为5.18Ω
C.机器人从满电状态开始能够连续工作约1.2h
D.机器人打扫面积为150m2的空间至少需要约1.9h\
解析 根据扫地机器人铭牌上的数据可知主机的工作电压为14.4 V，额定功率为40 W，根据I＝PU＝4014.4 A≈2.78 A，A错误；若机器人是纯电阻，根据欧姆定律有R＝UI＝ Ω≈5.18 Ω，但是机器人不是纯电阻，所以主机电阻不等于5.18 Ω，B错误；已知当电池电量只剩20％时机器人将返回充电基站充电，根据t＝q×80％I＝3 400mA·h×80％2.78A≈0.98 h，知C错误；机器人平均每分钟可打扫2 m2，机器人打扫面积为150 m2的空间需要连续工作的时间为t总＝1502 min＝75 min＝1.25 h，若机器人充满电后，工作时能够把电池电量全部用光，则工作时间t'＝qI＝3 400mA·h2.78A≈1.22 h≈t总，但是充一次电只能工作电量的80％，当电池电量剩余20％，需要中途再充一次电，只需要再充20％的电量，即可打扫完剩余的面积，根据充电电流大小可知，充20％的电量需要的时间为t充＝q×20％I充＝3 400mA·h×20％1A＝0.68 h，故打扫完150 m2的空间至少需要的时间约为1.25 h＋0.68 h＝1.93 h≈1.9 h，D正确.

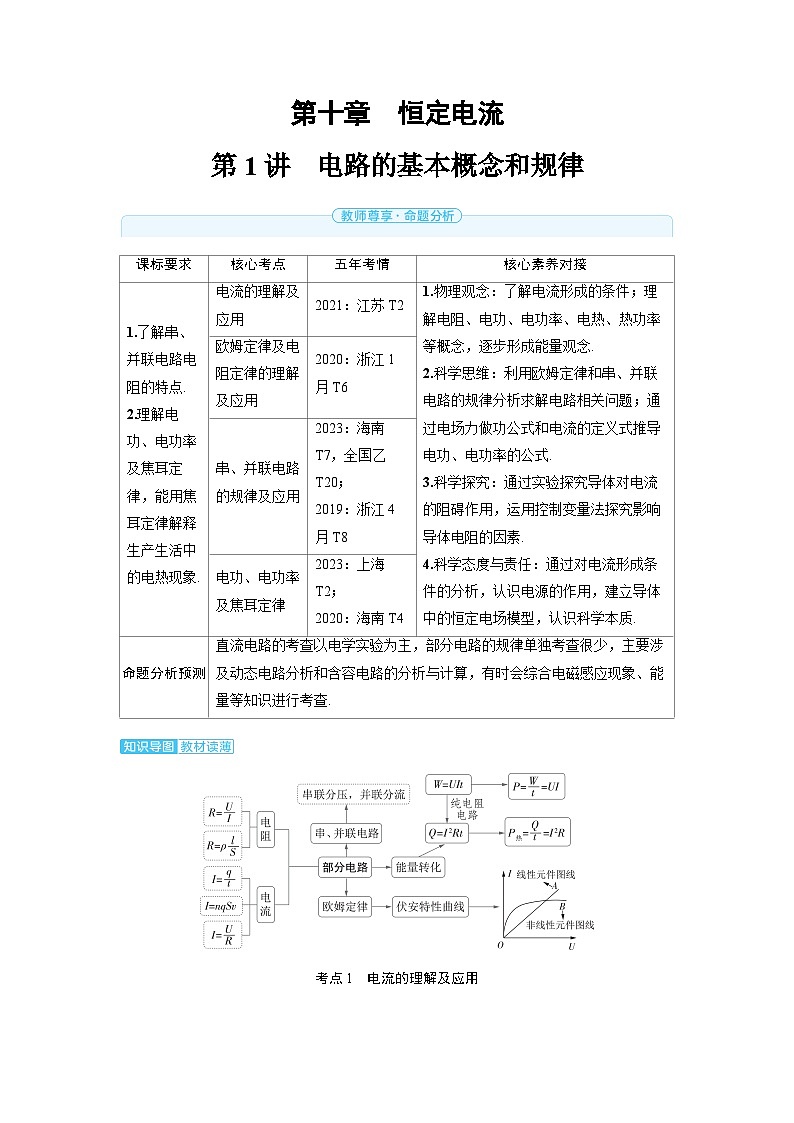

课标要求
核心考点
五年考情
核心素养对接
1.了解串、并联电路电阻的特点.
2.理解电功、电功率及焦耳定律，能用焦耳定律解释生产生活中的电热现象.
电流的理解及应用
2021：江苏T2
1.物理观念：了解电流形成的条件；理解电阻、电功、电功率、电热、热功率等概念，逐步形成能量观念.
2.科学思维：利用欧姆定律和串、并联电路的规律分析求解电路相关问题；通过电场力做功公式和电流的定义式推导电功、电功率的公式.
3.科学探究：通过实验探究导体对电流的阻碍作用，运用控制变量法探究影响导体电阻的因素.
4.科学态度与责任：通过对电流形成条件的分析，认识电源的作用，建立导体中的恒定电场模型，认识科学本质.
欧姆定律及电阻定律的理解及应用
2020：浙江1月T6
串、并联电路的规律及应用
2023：海南T7，全国乙T20；
2019：浙江4月T8
电功、电功率及焦耳定律
2023：上海T2；
2020：海南T4
命题分析预测
直流电路的考查以电学实验为主，部分电路的规律单独考查很少，主要涉及动态电路分析和含容电路的分析与计算，有时会综合电磁感应现象、能量等知识进行考查.
公式
决定式：R＝ρlS
定义式：R＝UI
区别
说明了导体的电阻R由ρ、l、S共同决定
提供了一种测电阻的方法——伏安法.R与U、I均无关
适用于粗细均匀的金属导体和浓度均匀的电解质溶液
适用于纯电阻导体
串联电路
并联电路
电流
I＝[19] I1＝I2＝…＝In
I＝[20] I1＋I2＋…＋In
电压
U＝[21] U1＋U2＋…＋Un
U＝[22] U1＝U2＝…＝Un
电阻
R＝[23] R1＋R2＋…＋Rn
1R＝1R1＋1R2＋…＋1Rn
功率分配
P1R1＝P2R2＝…＝PnRn
P1R1＝P2R2＝…＝PnRn
P总＝P1＋P2＋…＋Pn
输入功率
电动机的总功率P总＝P入＝UI
输出功率
电动机的有用功的功率，也叫机械功率
热功率
电动机线圈上有电阻，电流通过线圈时会发热，热功率P热＝I2r
三者关系
P总＝P出＋P热
效率
η＝P出P入×100％＝P出P总×100％
特别说明
（1）正常工作的电动机是非纯电阻元件；
（2）电动机因故障或其他原因不转动时，相当于一个纯电阻元件
电器
消耗功率/W
工作时间/h
电茶壶
2000
1
空调
1200
3
电视机
100
2
节能灯
16
4
路由器
9
24
考点1 电流的理解及应用
1.电流
（1）形成原因：电荷的[1] 定向移动 形成电流.
（2）形成条件：导体中有[2] 自由电荷 ；导体两端存在[3] 电压 .
（3）标矢性：电流是标量，[4] 正电荷 定向移动的方向规定为电流的方向.
2.电流的三种表达式
如图所示，A、B为两个导体，分别带正、负电荷.在A、B之间连接一个装置P，使导线H内存在持续的电流.
（1）判断下列说法的正误.
①由I＝qt可知，I与q成正比，与t成反比.（ ✕ ）
②虽然电流有方向，但电流为标量.（ √ ）
③电荷定向移动产生电流，所以电荷的移动速率就是电流的传导速率.（ ✕ ）
（2）判断装置P（即电源）的正、负极.
答案 装置P的左侧为正极，右侧为负极.
解析 （2）由题图可知电子沿H从B运动到A，则电流方向为从A沿H到B，因电流从电源正极流出到达电源负极，故装置P（电源）的左侧为正极，右侧为负极.
命题点1 公式I＝qt的应用
1.如图所示，电解池内有一价离子的电解液，在时间t内通过溶液截面S的正离子数为n1，负离子数为n2.设元电荷为e，则以下说法正确的是（ C ）
A.溶液内电流方向从A到B，电流大小为n1et
B.溶液内电流方向从B到A，电流大小为n2et
C.溶液内电流方向从A到B，电流大小为（n1＋n2）et
D.溶液内电流方向从A到B，电流大小为（n1－n2）et
解析 电解液中通过截面的电荷量应为n1e＋n2e，则电流大小为I＝qt＝(n1＋n2)et，电流方向为正电荷的定向移动方向，为A→B，C正确.
命题点2 电流的微观表达式的应用
2.[2024辽宁大连期中]一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积内自由电子数为n，电子的质量为m、电荷量为e，在棒两端加上恒定的电压U，则此金属棒内自由电子定向移动的速率v为（ A ）
A.UneρLB.US2neρLC.neρLD.neρSLU
解析 根据电流的微观表达式可得棒内电流大小I＝nevS，由欧姆定律得I＝UR，由
电阻定律得金属棒电阻R＝ρLS，联立可得v＝UneρL，故选项A正确.
方法点拨
利用“柱体微元”模型求解电流的微观问题
设柱体微元的长度为L，横截面积为S，单位体积内的自由电荷数为n，每个自由电荷的电荷量为q，电荷定向移动的速率为v，则：
（1）柱体微元中的总电荷量为Q＝nLSq.
（2）电荷通过柱体微元两端横截面的时间t＝Lv.
（3）电流的微观表达式I＝Qt＝nqvS.
考点2 欧姆定律及电阻定律的理解及应用
1.欧姆定律
（1）内容：导体中的电流跟导体两端的[5] 电压 成正比，跟导体的[6] 电阻 成反比.
（2）表达式：I＝[7] UR .
（3）适用范围：金属导电和电解质溶液导电.
2.电阻、电阻定律
（1）电阻：R＝[8] UI （定义式）；是描述导体对电流的阻碍作用的物理量.
（2）电阻定律
①内容：同种材料的导体，其电阻R与它的长度l成[9] 正比 ，与它的横截面积S成[10] 反比 ；导体电阻还与构成它的[11] 材料 有关.（注意l和S相对于电流的方向）
②公式：R＝[12] ρlS （决定式），其中l是导体的长度，S是导体的横截面积，ρ是导体的[13] 电阻率 ，其国际单位是[14] 欧·米 ，符号为[15] Ω·m .
（3）电阻率ρ
①物理意义：反映导体的[16] 导电性能 ，是导体材料本身的属性.
②电阻率与温度的关系
a.金属：电阻率随温度的升高而[17] 增大 ；
b.负温度系数半导体：电阻率随温度的升高而[18] 减小 .
3.对I－U和U－I图像的理解
图线A、B、D、E表示线性元件的关系图，C、F表示非线性元件的关系图.对于线性元件有R＝UI＝ΔUΔI，对于非线性元件有R＝UI≠ΔUΔI.
如图为生产生活中常用的电阻.判断以下说法是否正确，并在后面的括号内打“×”或“√”.
（1）导体的电阻与导体两端的电压成正比，与通过导体的电流成反比.（ ✕ ）
（2）电阻率是由导体本身决定的.（ √ ）
（3）电阻率越大，导体对电流的阻碍作用就越大.（ ✕ ）
（4）欧姆定律适用于金属导电和气体导电.（ ✕ ）
命题点1 欧姆定律与伏安特性曲线的理解和应用
3.[非线性元件的I－U图像]小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上的一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法错误的是（ C ）
A.随着所加电压的增大，小灯泡的电阻增大
B.对应P点，小灯泡的电阻为R＝U1I2
C.对应P点，小灯泡的电阻为R＝U1I2－I1
D.对应P点，小灯泡的功率等于图中矩形PQOM的面积
解析 由题图可知，U越大，小灯泡的电阻越大，故A说法正确.R＝UI中的U、I与小灯泡所处状态下的电压、电流相对应，故B说法正确，C说法错误.对应P点，小灯泡的功率P＝U1I2，与题图中矩形PQOM的面积相等，故D说法正确.
4.[线性元件的I－U图像/多选]如图所示为A、B、C三个通电导体的I－U关系图像.由图可知（ BC ）
A.三个导体的电阻关系为RA＞RB＞RC
B.三个导体的电阻关系为RA＜RB＜RC
C.若在导体B两端加上10V的电压，通过导体B的电流是2.5A
D.若在导体B两端加上10V的电压，通过导体B的电流是40A
解析 在线性元件的I－U图像中，图线的斜率等于电阻的倒数，斜率越大，表示电阻越小，所以三个导体的电阻的大小关系为RA＜RB＜RC，故A错误，B正确；由题图可知，导体B的电阻为RB＝41.0 Ω＝4 Ω，故当导体B两端加上10 V的电压时，通过导体B的电流为I＝URB＝104 A＝2.5 A，C正确，D错误.
命题点2 欧姆定律与电阻定律的理解和应用
5.如图所示，质地均匀的长方体金属块，棱长lab＝10cm，lbc＝5cm，当将C与D接入电压恒为U的电路时，电流为2A，若将A与B接入电压恒为U的电路中，则电流为（ A ）
B.1AC.2AD.4A
解析 设金属块cd棱长度为x，根据电阻定律R＝ρlS，有RCD＝ρlbclab·x，RAB＝ρlablbc·x，故RCDRAB＝(lbclab)2＝14；根据欧姆定律I＝UR可知，将A与B接入电路中时的电流IAB＝URAB＝U4RCD＝0.5 A，选项A正确.
6.[2024福建宁德福鼎一中校考]有两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加上相同的电压，则在相同时间内通过它们横截面的电荷量之比为（ C ）
A.1：4B.1：8C.1：16D.16：1
解析 设这两根导线处理前的电阻为R. 对于第一根导线，均匀拉长到原来的2倍，则其横截面积变为原来的12，由电阻定律可知其电阻变为原来的4倍；第二根导线对折绞合后，长度变为原来的12，横截面积变为原来的2倍，由电阻定律可知其电阻变为原来的14，给上述变化后的两根金属祼导线分别加上相同的电压，由欧姆定律得
I1＝U4R，I2＝UR4＝4UR，由I＝qt可知，在相同时间内，通过它们横截面的电荷量之比q1：q2＝I1：I2＝1：16，C正确.
方法点拨
求解电阻的两个公式的比较
考点3 串、并联电路的规律及应用
根据生活中常见的串、并联电路，判断下列说法的正误.
（1）串联电路的总电阻一定大于其中任一部分电路的电阻.（ √ ）
（2）并联电路的总电阻一定大于其中某一支路的电阻.（ ✕ ）
（3）串联电路中，其中一个电阻增大，总电阻增大；并联电路中某一电阻增大，总电阻减小.（ ✕ ）
（4）并联的支路条数增加，并联的总电阻一定减小.（ √ ）
7.[串联电路的分析]如图所示，a、b、c为由同种材料制成的电阻，b与a的长度相等但横截面积是a的两倍；c与a的横截面积相等但长度是a的两倍.开关闭合后，三个理想电压表的示数关系是（ A ）
A.V1的示数是V2的2倍
B.V1的示数是V3的2倍
C.V2的示数是V1的2倍
D.V2的示数是V3的2倍
解析 由题意可知Lc＝2La＝2Lb，Sb＝2Sa＝2Sc.设b的电阻Rb＝R，由电阻定律R＝ρlS得，Ra＝2Rb＝2R，Rc＝2Ra＝4R，故Rc∶Ra∶Rb＝4∶2∶1.由题图可知，a、b、c三个电阻串联，通过它们的电流相等，由U＝IR得Uc∶Ua∶Ub＝4∶2∶1，故UV3∶UV1∶UV2＝4∶2∶1，V1的示数是V2的2倍，故A正确，C错误；V3的示数是V1的2倍，故B错误；V3的示数是V2的4倍，故D错误.
8.[混联电路的分析与计算/2024安徽合肥一中校考]如图所示是将滑动变阻器当作分压器用的电路图，A、B为分压器的输出端，R是电阻，输入电压U保持恒定.如果滑片P位于滑动变阻器的正中间，下列说法正确的是（ C ）
A.输出端的电压大于U2
B.输出端的电压等于U2
C.将滑片P向上移动，输出端的电压增大
D.负载电阻R的阻值越大，输出端的电压越小
解析 由电路图可知，电阻R与滑动变阻器的下半部分并联，并联后再与上半部分串联，由并联电路特点可知，并联部分的电阻小于滑动变阻器电阻的一半，再由串联电路特点可知，输出端的电压即并联部分的电压小于U2，故A、B错误；将滑片P向上移动，并联部分的电阻变大，由串联电路特点可知，输出端的电压增大，故C正确；负载电阻R的阻值越大，并联部分的电阻越大，由串联电路特点可知，输出端的电压越大，故D错误.
考点4 电功、电功率及焦耳定律
1.电功
（1）定义：导体中的恒定电场对自由电荷的[24] 静电力 做的功.
（2）公式：W＝qU＝IUt（适用于任何电路）.
（3）电流做功的实质：[25] 电能 转化成其他形式能的过程.
2.电功率
（1）定义：单位时间内电流所做的功，表示电流做功的[26] 快慢 .
（2）公式：P＝Wt＝[27] IU （适用于任何电路）.
3.焦耳定律
（1）内容：电流通过导体产生的热量跟[28] 电流的二次方 成正比，跟[29] 导体的电阻 及[30] 通电时间 成正比.
（2）公式：Q＝[31] I2Rt （适用于任何电路）.
4.热功率
（1）定义：单位时间内的发热量.
（2）表达式：P＝Qt＝[32] I2R .
家用电热水壶的额定电压为220V，阻值为60.5Ω.
（1）电热水壶正常工作时的功率为多少？
（2）电热水壶中装有1L的水，把水烧开需要7分钟，假设电热水壶产生的热量均被水吸收，此过程中电热水壶产生的热量是多少？此过程电流做了多少功？
答案 （1）800W （2）336000J 336000J
解析 （1）P＝U2R＝800W.
（2）电热水壶产生的热量Q＝Pt＝336000J，此过程电流做的功等于电热水壶产生的热量，故电流做的功为336000J.
命题点1 纯电阻电路中的功率问题
9.[海南高考]一车载加热器（额定电压为24V）发热部分的电路如图所示，a、b、c是三个接线端点，设ab、ac、bc间的功率分别为Pab、Pac、Pbc，则（ D ）
A.Pab＞PbcB.Pab＝Pac
C.Pac＝PbcD.Pab＜Pac
解析 a、b端点接入电路时，电阻R和9R串联后与9R并联，电路的总电阻为Rab＝
9R(R+9R)R+9R+9R＝9019R；a、c端点接入电路时，电阻9R和9R串联后与R并联，电路的总电阻为Rac＝R(9R+9R)R+9R+9R＝1819R；b、c端点接入电路时，电阻9R和R串联后与9R并联，电路的总电阻为Rbc＝9R(R+9R)R+9R+9R＝9019R. 由题意知，不管接哪两个端点，电压不变，均为U＝24 V，根据P＝U2R并可知Pab＝Pbc＜Pac，D正确.
命题点2 非纯电阻电路中的功率问题
10.电饭煲和洗衣机并联接在输出电压为220V的交流电源上（电源内阻忽略不计），两者均正常工作.用电流表分别测得通过电饭煲的电流是5.0A，通过洗衣机电动机的电流是0.50A，则下列说法正确的是（ C ）
A.电饭煲的电阻为44Ω，洗衣机电动机线圈的电阻为440Ω
B.电饭煲消耗的电功率为1555W，洗衣机电动机消耗的电功率为155.5W
C.1min内电饭煲消耗的电能为6.6×104J，洗衣机电动机消耗的电能为6.6×103J
D.电饭煲的发热功率是洗衣机的电动机的发热功率的10倍
解析 由于电饭煲是纯电阻用电器，所以R1＝UI1＝44 Ω，P1＝UI1＝1 100 W，其在1 min内消耗的电能W1＝UI1t＝6.6×104 J；洗衣机为非纯电阻用电器，所以R2≠UI2＝440 Ω，P2＝UI2＝110 W，其在1 min内消耗的电能W2＝UI2t＝6.6×103 J，其热功率P热≠P2，而P1＝10P2，所以电饭煲的发热功率不是洗衣机的电动机的发热功率的10倍，只有C正确.
方法点拨
1.纯电阻电路与非纯电阻电路的比较
用电器纯电阻W＝Q，U＝IR，I＝UR，R＝UIUIt＝I2Rt＝U2RtUI＝I2R＝U2R如电炉子、白炽灯等非纯电阻W＞Q，U＞IR，I＜UR，R＜UIUIt＝I2Rt＋W其他UI＝I2R＋P其他如电风扇、电动机等
2.电动机的三个功率及关系
与电功、电功率有关的STSE问题
在实际生活中，较为常见的家用电器能让学生认识到电功、电功率在日常生活中的应用，方便学生将日常生活与物理结合；提高学生学习物理的兴趣，培养学生的科学态度与责任.
1.[家用电器]小明同学家里部分电器消耗的功率及每天的工作时间如表所示，则这些电器一天消耗的总电能约为（ D ）
A.6.1×103WB.6.1×103J
C.2.2×104WD.2.2×107J
解析 根据公式W＝Pt及题表可知，这些电器一天消耗的总电能为W＝2kW×1h＋1.2kW×3h＋0.1kW×2h＋0.016kW×4h＋0.009kW×24h＝6.08kW·h，又知1kW·h＝3.6×106J，可得W≈2.2×107J，D正确.
2.[充电宝]如图甲所示，用充电宝为一手机电池充电，其等效电路如图乙所示.在充电开始后的一段时间t内，充电宝的输出电压U、输出电流I可认为是恒定不变的，设手机电池的内阻为R，则时间t内（ D ）
A.充电宝输出的电功率为UI＋I2R
B.充电宝产生的热功率为I2R
C.手机电池产生的焦耳热为U2Rt
D.手机电池储存的化学能为UIt－I2Rt
解析 充电宝的输出电压为U、输出电流为I，所以充电宝输出的电功率为P＝UI，A错误；手机电池的充电电流为I，所以手机电池产生的热功率为PR＝I2R，而充电宝的热功率应为充电宝的总功率减去输出功率，根据题目信息无法求解，B错误；由于手机电池是非纯电阻用电器，所以不能用U2Rt计算手机电池产生的焦耳热，手机电池产生的焦耳热为I2Rt，C错误；充电宝输出的电能一部分转化为手机电池的化学能，一部分转化为手机电池的内能，故根据能量守恒定律可知手机电池储存的化学能W＝UIt－I2Rt，故D正确.
3.[电动汽车]如图甲所示为一款儿童电动汽车，该款电动汽车的部分参数如图乙所示，则下列说法正确的是（ B ）
A.电源规格4.5A·h中，A·h是能量的单位
B.电机的输出功率小于24W
C.电机线圈的电阻为6Ω
D.行驶过程中电机突发故障，被卡住无法转动，此时通过电机的电流为2A
解析 A·h是电流与时间的乘积，是电荷量的单位，故A错误；电机的额定功率P＝UI＝12×2W＝24W，可知电机的输出功率一定小于24W，故B正确；只知道电机的额定电压与额定电流，不能由欧姆定律求出电机线圈的电阻值，故C错误；知道电机的额定电压，不知道电机线圈的电阻值，所以若电机突发故障，被卡住无法转动，不能求出此时通过电机的电流，故D错误.故选B.
1.[2024黑龙江绥化一中校考]非洲电鳐的捕猎方式是放电电死猎物，它放电的电流可达50A，每秒钟放电150次.下列关于电源和电流的说法正确的是（ B ）
A.导体中自由电荷移动形成电流
B.电鳐放电的电流可达50A，电流的单位“安培”是国际单位制中的基本单位
C.在金属导体中，电流的方向与自由电子定向移动的方向相同
D.电源的作用是在电源内部把电子由负极搬运到正极，保持两极之间有电压
解析 自由电荷定向移动才形成电流，仅有电荷移动但不是定向移动则不行，A错误；“安培”是国际单位制中的基本单位，B正确；人们规定电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，C错误；在电源内部，电源把电子由正极搬运到负极，这一过程要克服电场力做功，其他形式的能转化为电势能，D错误.
2.电功率的表达式有三个：P＝UI，P＝I2R，P＝U2R，对这三个表达式，下列说法正确的是（ B ）
A.P＝UI适用于纯电阻电路电功率的计算，对于非纯电阻电路不适用
B.P＝I2R适用于一切电路的热功率的计算
C.P＝U2R适用于一切电路电功率和热功率的计算
D.三个公式各自的适用条件与电路的连接方式有关
解析 电路可分为纯电阻电路和非纯电阻电路，P＝UI对两种电路都适用，A错误；P＝I2R适用于任何电路的热功率的计算，B正确；P＝U2R只适用于纯电阻电路的电功率和热功率的计算，C错误；P＝UI、P＝I2R、P＝U2R的适用条件与电路的连接方式无关，D错误.
3.[学科间融合问题/2021江苏]有研究发现，某神经细胞传递信号时，离子从细胞膜一侧流到另一侧形成跨膜电流，若将该细胞膜视为1×10－8F的电容器，在2ms内细胞膜两侧的电势差从－70mV变为30mV，则该过程中跨膜电流的平均值为（ D ）
A.1.5×10－7AB.2×10－7A
C.3.5×10－7AD.5×10－7A
解析 根据公式C＝QU，当细胞膜两侧的电势差从－70 mV变为30 mV时，有Q1＝CU1＝1×10－8×(－0.07) C＝－7×10－10 C，Q2＝CU2＝1×10－8×0.03 C＝3×10－10 C，所以I＝Q2-Q1t＝5×10－7 A，故A、B、C错误，D正确.
4.一根细橡胶管中灌满盐水，两端用短粗铜丝塞住管口.管中盐水柱长为16cm时测得电阻为R，若溶液的电阻随长度、横截面积的变化规律与金属导体相同，现将管中盐水柱均匀拉长到20cm（盐水体积不变，仍充满橡胶管），则盐水柱电阻变为（ D ）
A.45RB.54RC.1625RD.2516R
解析 由于盐水总体积不变，设盐水柱长为16 cm时的横截面积为S，则盐水柱长度变为20 cm后，横截面积S'＝4S5，根据电阻定律R＝ρlS可得R'＝2516R，D正确.
5.电阻R1、R2的I－U图像如图所示，则下列说法正确的是（ B ）
A.R1∶R2＝3∶1
B.将R1与R2串联后接于电源上，则电压之比为U1∶U2＝1∶3
C.将R1与R2并联后接于电源上，则电流之比为I1∶I2＝1∶3
D.将R1与R2并联后接于电源上，则功率之比为P1∶P2＝1∶3
解析 由图可知，当I＝1 A时，UR1＝1 V，UR2＝3 V，所以R1＝UR1I＝1 Ω，R2＝UR2I＝3 Ω，则R1∶R2＝1∶3，A错误；R1与R2串联后接于电源上时U1∶U2＝R1∶R2＝1∶3，B正确；R1与R2并联后接于电源上时I1∶I2＝R2∶R1＝3∶1，P1∶P2＝R2∶R1＝3∶1，C、D错误.
6.额定电压都为110V，额定功率分别为PL1＝100W、PL2＝40W的两盏灯泡，接在外电压为220V的电路上，则下列四个选项所示的电路中，能使每盏灯泡均正常发光，且电路消耗的功率最小的是（ C ）
A B C D
解析 额定电压相同，PL1＞PL2，由P＝U2R和I＝PU可知RL1＜RL2，IL1＞IL2，由串、并联电路的特点可知A、B错误.在C选项所示的电路中，L2与滑动变阻器并联使并联电阻R并＜RL2，则RL1和R并可以相等，从而可以使两灯泡均正常发光；在D选项所示的电路中，两灯泡均可正常发光，但对比C、D两选项所示的电路中滑动变阻器消耗的功率可得，C选项所示的电路中P滑＝U(IL1－IL2)，D选项所示的电路中P'滑＝U(IL1＋IL2)，故正常发光情况下C选项所示的电路消耗的功率最小.故选C.
7.[2024云南昆明一模]P1和P2是材料相同、上下表面为正方形的长方体导体，P1的上下表面的面积大于P2的上下表面的面积，将P1和P2按图所示方式接入电路中，闭合开关后（ D ）
A.若P1和P2的体积相同，则P1消耗的电功率大于P2消耗的电功率
B.若P1和P2的体积相同，则流过P1的电流大于流过P2的电流
C.若P1和P2的厚度相同，则流过P1的电流小于流过P2的电流
D.若P1和P2的厚度相同，则P1内自由电荷定向移动的速率比P2的小
解析 由于两导体并联在电路中，因此两导体两端的电压相等，设导体的上表面边长为a，厚度为d，根据电阻定律，有R＝ρLS＝ρaad＝ρd，则可知电阻与厚度d有关，与上表面边长无关.如果两导体的体积相同，由V＝Sd可知P1的厚度小于P2的厚度，因此P1的电阻大于P2的电阻，两导体两端的电压相等，由I＝UR可知，流过P1的电流小于流过P2的电流，故B错误；由电功率的表达式P＝UI可知，P1的电功率小于P2的电功率，故A错误.若两导体的厚度相同，则两导体的电阻相同，由I＝UR可知，流过P1的电流等于流过P2的电流，故C错误；流过P1的电流等于流过P2的电流，根据电流的微观表达式I＝nqSv可知，由于两个导体的材料相同，n、q相同，又P1的横截面积比P2的大，所以P1内自由电荷定向移动的速率比P2的小，故D正确.
8.如图所示的电路中，R1∶R2∶R3＝1∶2∶3，A1和A2为理想电流表.当a、b两点间加一恒定的电压U后，A1和A2的示数分别为I1和I2，下列结论正确的是（ C ）
A.I1∶I2＝3∶4
B.I1∶I2＝4∶9
C.将A1、A2换成理想电压表时，其示数之比为3∶5
D.将A1、A2换成理想电压表时，其示数之比为1∶1
解析 a、b两点间加一电压U时，电路图如图1所示，并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，I1I2＝UR2＋UR3UR1＋UR2＝59，故A、B错误；将A1、A2换成理想电压表，电路成为如图2所示的串联电路，UR1∶UR2∶UR3＝R1∶R2∶R3＝1∶2∶3，U1U2＝UR1＋UR2UR2＋UR3＝35，故C正确，D错误.
9.如图为一种服务型机器人，其额定功率为48W，额定工作电压为24V，机器人的锂电池容量为20A·h.则机器人（ C ）
A.额定电流为20A
B.充满电后最长工作时间为2h
C.电池充满电后总电荷量为7.2×104C
D.以额定电流工作时每分钟消耗的能量为1440J
解析 由P＝UI知额定电流I＝PU＝2 A，故A错误；锂电池容量为20 A·h，充满电后最长工作时间t＝202 h＝10 h，故B错误；电池充满电后总电荷量q＝20×3 600 C＝7.2×104 C，故C正确；以额定电流工作时每分钟消耗的能量W＝UIt＝24×2×60 J＝2.88×103 J，故D错误.
10.三个均带有两个接线柱的立方体金属块A、B、C，其棱长相等，两接线柱分别位于相对的两侧面中心，将其各自接入电路后进行测量，在同一U－I坐标系中各描出一组金属块两端的电压U和对应通过的电流I的数据点，发现三点恰在同一直线上，但直线未过坐标原点，如图甲所示.现将A、B、C按图乙方式连接到同一恒压电源上，下列说法正确的是（ C ）
图甲 图乙
A.C的电阻率最大
B.A、B、C的电阻率一样大
C.图乙中，A两端的电压大于B两端的电压
D.图乙中，A、B消耗的总电功率大于C消耗的电功率
解析 图甲中A、B、C三点与坐标原点连线的斜率表示金属块的电阻，故可知A的电阻最大，C的电阻最小，由电阻定律R＝ρLS可知，A的电阻率最大，C的电阻率最小，A、B错误；RA＞RB，由串联电路的特点可知，A两端的电压大于B两端的电压，C正确；由电功率表达式和欧姆定律可知PAB＝U2RA＋RB，PC＝U2RC，故A、B消耗的总电功率小于C消耗的电功率，D错误.
11.[电学在医疗器材中的应用/2024陕西瑞泉中学一检]心室纤颤是一种可危及生命的疾病.如图为一种叫心脏除颤器（AED）的设备，某型号AED模拟治疗仪器的电容器电容为25μF，充电至8kV电压，如果电容器在2ms时间内完成放电，则下列说法正确的是（ D ）
A.电容器放电过程中平均功率为800kW
B.电容器的击穿电压为8kV
C.电容器放电过程中电容越来越小
D.电容器放电过程中电流最大值一定大于100A
解析 图甲中A、B、C三点与坐标原点连线的斜率表示金属块的电阻，故可知A的电阻最大，C的电阻最小，由电阻定律R＝ρLS可知，A的电阻率最大，C的电阻率最小，A、B错误；RA＞RB，由串联电路的特点可知，A两端的电压大于B两端的电压，C正确；由电功率表达式和欧姆定律可知PAB＝U2RA＋RB，PC＝U2RC，故A、B消耗的总电功率小于C消耗的电功率，D错误.
12.[扫地机器人工作情况分析/2023浙江强基联盟高考统测]《流浪地球2》电影中的很多科幻设定都是基于现有的科学技术.如图甲所示的机器人是基于生活中的扫地机器人设计的.市面上某款具有“智能充电规划”功能的扫地机器人，它可以按照打扫面积的大小进行充电规划，其铭牌和给主机供电的电池如图乙所示.已知当电池电量只剩20％时机器人将返回充电基站充电，机器人平均每分钟可打扫2m2.忽略机器人往返过程的时间及消耗的电能.则下列说法正确的是（ D ）
A.主机工作电流为1A
B.主机电阻约为5.18Ω
C.机器人从满电状态开始能够连续工作约1.2h
D.机器人打扫面积为150m2的空间至少需要约1.9h\
解析 根据扫地机器人铭牌上的数据可知主机的工作电压为14.4 V，额定功率为40 W，根据I＝PU＝4014.4 A≈2.78 A，A错误；若机器人是纯电阻，根据欧姆定律有R＝UI＝ Ω≈5.18 Ω，但是机器人不是纯电阻，所以主机电阻不等于5.18 Ω，B错误；已知当电池电量只剩20％时机器人将返回充电基站充电，根据t＝q×80％I＝3 400mA·h×80％2.78A≈0.98 h，知C错误；机器人平均每分钟可打扫2 m2，机器人打扫面积为150 m2的空间需要连续工作的时间为t总＝1502 min＝75 min＝1.25 h，若机器人充满电后，工作时能够把电池电量全部用光，则工作时间t'＝qI＝3 400mA·h2.78A≈1.22 h≈t总，但是充一次电只能工作电量的80％，当电池电量剩余20％，需要中途再充一次电，只需要再充20％的电量，即可打扫完剩余的面积，根据充电电流大小可知，充20％的电量需要的时间为t充＝q×20％I充＝3 400mA·h×20％1A＝0.68 h，故打扫完150 m2的空间至少需要的时间约为1.25 h＋0.68 h＝1.93 h≈1.9 h，D正确.
课标要求
核心考点
五年考情
核心素养对接
1.了解串、并联电路电阻的特点.
2.理解电功、电功率及焦耳定律，能用焦耳定律解释生产生活中的电热现象.
电流的理解及应用
2021：江苏T2
1.物理观念：了解电流形成的条件；理解电阻、电功、电功率、电热、热功率等概念，逐步形成能量观念.
2.科学思维：利用欧姆定律和串、并联电路的规律分析求解电路相关问题；通过电场力做功公式和电流的定义式推导电功、电功率的公式.
3.科学探究：通过实验探究导体对电流的阻碍作用，运用控制变量法探究影响导体电阻的因素.
4.科学态度与责任：通过对电流形成条件的分析，认识电源的作用，建立导体中的恒定电场模型，认识科学本质.
欧姆定律及电阻定律的理解及应用
2020：浙江1月T6
串、并联电路的规律及应用
2023：海南T7，全国乙T20；
2019：浙江4月T8
电功、电功率及焦耳定律
2023：上海T2；
2020：海南T4
命题分析预测
直流电路的考查以电学实验为主，部分电路的规律单独考查很少，主要涉及动态电路分析和含容电路的分析与计算，有时会综合电磁感应现象、能量等知识进行考查.
公式
决定式：R＝ρlS
定义式：R＝UI
区别
说明了导体的电阻R由ρ、l、S共同决定
提供了一种测电阻的方法——伏安法.R与U、I均无关
适用于粗细均匀的金属导体和浓度均匀的电解质溶液
适用于纯电阻导体
串联电路
并联电路
电流
I＝[19] I1＝I2＝…＝In
I＝[20] I1＋I2＋…＋In
电压
U＝[21] U1＋U2＋…＋Un
U＝[22] U1＝U2＝…＝Un
电阻
R＝[23] R1＋R2＋…＋Rn
1R＝1R1＋1R2＋…＋1Rn
功率分配
P1R1＝P2R2＝…＝PnRn
P1R1＝P2R2＝…＝PnRn
P总＝P1＋P2＋…＋Pn
输入功率
电动机的总功率P总＝P入＝UI
输出功率
电动机的有用功的功率，也叫机械功率
热功率
电动机线圈上有电阻，电流通过线圈时会发热，热功率P热＝I2r
三者关系
P总＝P出＋P热
效率
η＝P出P入×100％＝P出P总×100％
特别说明
（1）正常工作的电动机是非纯电阻元件；
（2）电动机因故障或其他原因不转动时，相当于一个纯电阻元件
电器
消耗功率/W
工作时间/h
电茶壶
2000
1
空调
1200
3
电视机
100
2
节能灯
16
4
路由器
9
24
相关学案
高考物理一轮复习第八章恒定电流第讲电路的基本概念与规律学案新人教版： 这是一份高考物理一轮复习第八章恒定电流第讲电路的基本概念与规律学案新人教版，共14页。
备考2024届高考物理一轮复习讲义第十章恒定电流第1讲电路的基本概念和规律考点1电流的理解及应用： 这是一份备考2024届高考物理一轮复习讲义第十章恒定电流第1讲电路的基本概念和规律考点1电流的理解及应用，共4页。
备考2024届高考物理一轮复习讲义第十章恒定电流第1讲电路的基本概念和规律考点2欧姆定律及电阻定律的理解及应用： 这是一份备考2024届高考物理一轮复习讲义第十章恒定电流第1讲电路的基本概念和规律考点2欧姆定律及电阻定律的理解及应用，共4页。
