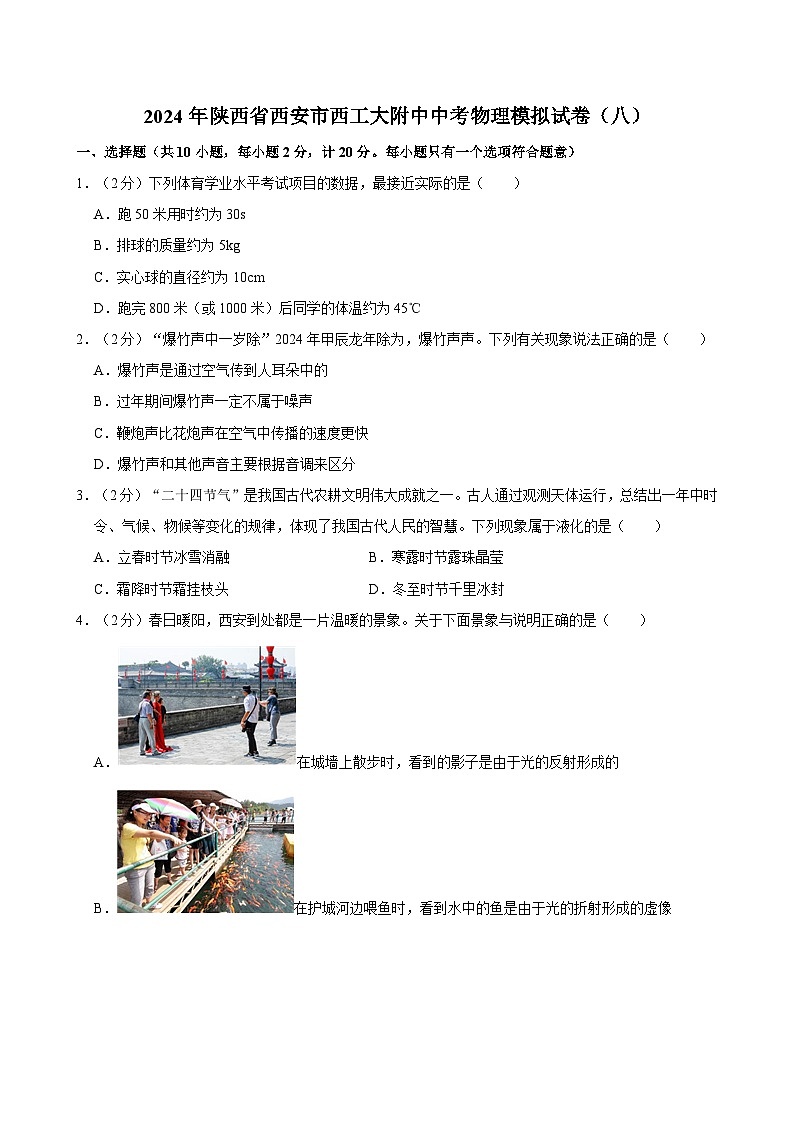

2024年陕西省西安市西工大附中中考物理模拟试卷（八）

这是一份2024年陕西省西安市西工大附中中考物理模拟试卷（八），共27页。试卷主要包含了选择题，填空题，实验与探究题，综合题等内容，欢迎下载使用。
1．（2分）下列体育学业水平考试项目的数据，最接近实际的是（ ）
A．跑50米用时约为30s
B．排球的质量约为5kg
C．实心球的直径约为10cm
D．跑完800米（或1000米）后同学的体温约为45℃
2．（2分）“爆竹声中一岁除”2024年甲辰龙年除为，爆竹声声。下列有关现象说法正确的是（ ）
A．爆竹声是通过空气传到人耳朵中的
B．过年期间爆竹声一定不属于噪声
C．鞭炮声比花炮声在空气中传播的速度更快
D．爆竹声和其他声音主要根据音调来区分
3．（2分）“二十四节气”是我国古代农耕文明伟大成就之一。古人通过观测天体运行，总结出一年中时令、气候、物候等变化的规律，体现了我国古代人民的智慧。下列现象属于液化的是（ ）
A．立春时节冰雪消融B．寒露时节露珠晶莹
C．霜降时节霜挂枝头D．冬至时节千里冰封
4．（2分）春日暖阳，西安到处都是一片温暖的景象。关于下面景象与说明正确的是（ ）
A．在城墙上散步时，看到的影子是由于光的反射形成的
B．在护城河边喂鱼时，看到水中的鱼是由于光的折射形成的虚像

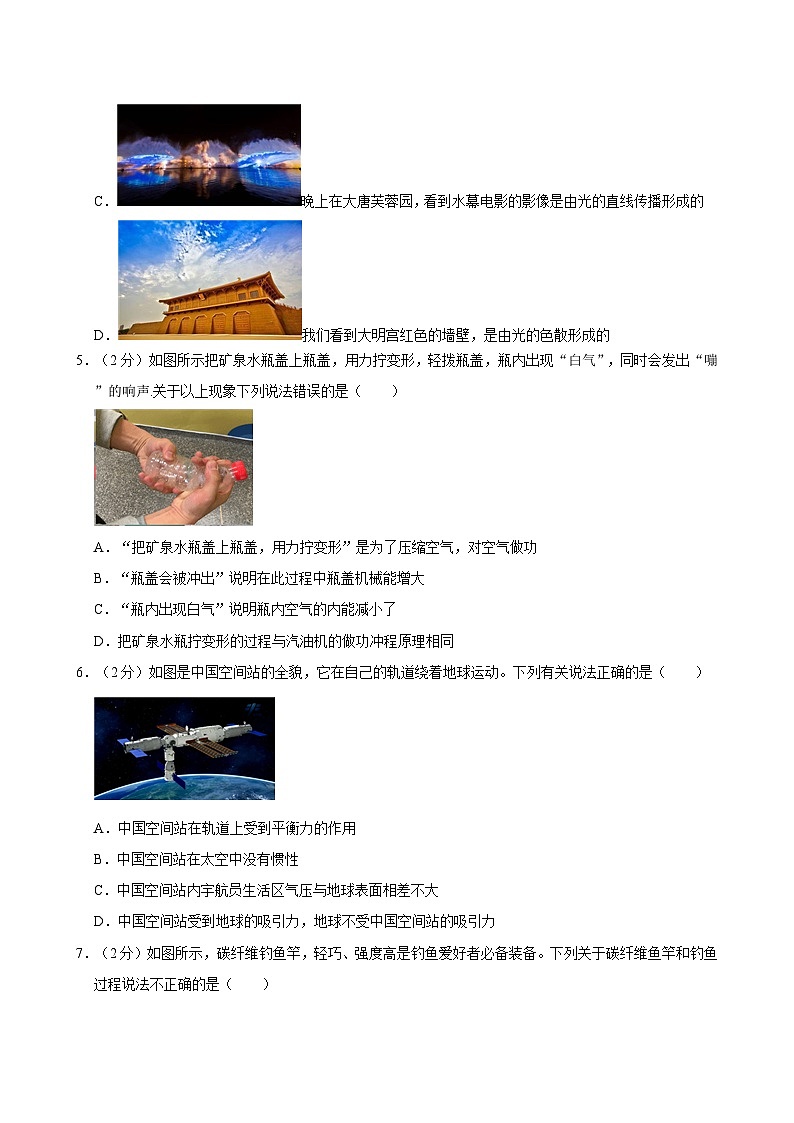

C．晚上在大唐芙蓉园，看到水幕电影的影像是由光的直线传播形成的
D．我们看到大明宫红色的墙壁，是由光的色散形成的
5．（2分）如图所示把矿泉水瓶盖上瓶盖，用力拧变形，轻拨瓶盖，瓶内出现“白气”，同时会发出“嘣”的响声.关于以上现象下列说法错误的是（ ）
A．“把矿泉水瓶盖上瓶盖，用力拧变形”是为了压缩空气，对空气做功
B．“瓶盖会被冲出”说明在此过程中瓶盖机械能增大
C．“瓶内出现白气”说明瓶内空气的内能减小了
D．把矿泉水瓶拧变形的过程与汽油机的做功冲程原理相同
6．（2分）如图是中国空间站的全貌，它在自己的轨道绕着地球运动。下列有关说法正确的是（ ）
A．中国空间站在轨道上受到平衡力的作用
B．中国空间站在太空中没有惯性
C．中国空间站内宇航员生活区气压与地球表面相差不大
D．中国空间站受到地球的吸引力，地球不受中国空间站的吸引力

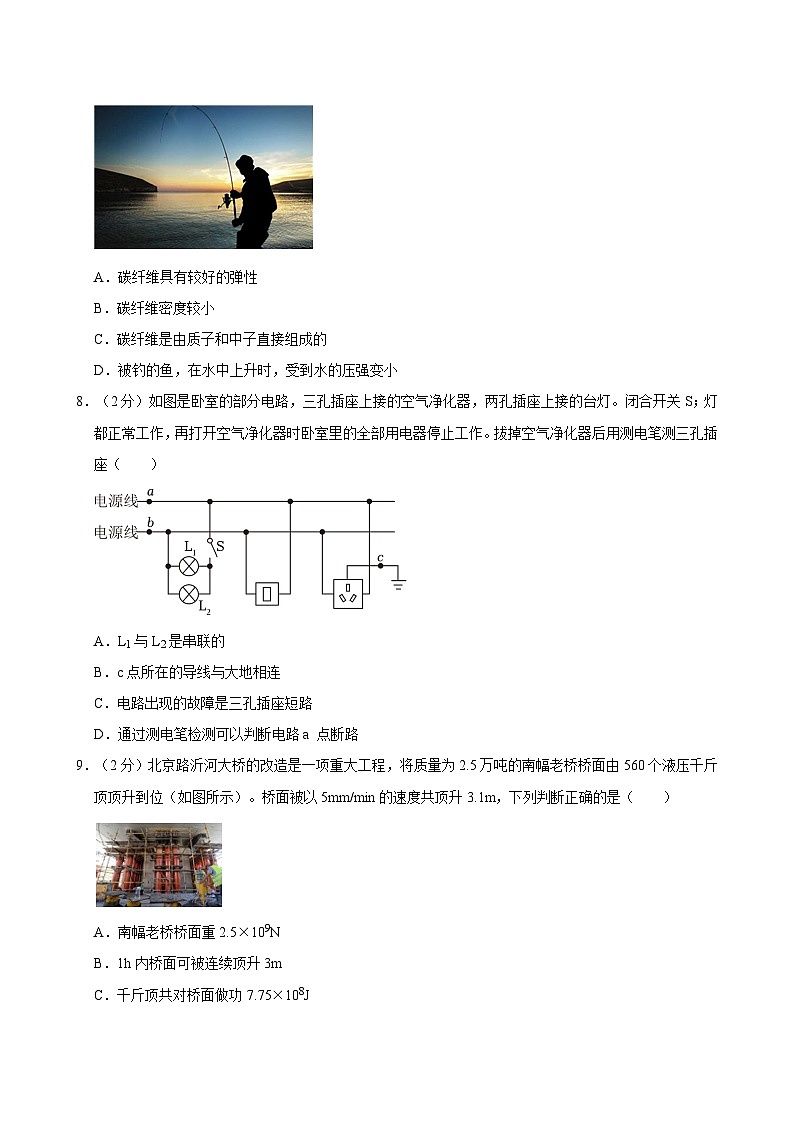

7．（2分）如图所示，碳纤维钓鱼竿，轻巧、强度高是钓鱼爱好者必备装备。下列关于碳纤维鱼竿和钓鱼过程说法不正确的是（ ）
A．碳纤维具有较好的弹性
B．碳纤维密度较小
C．碳纤维是由质子和中子直接组成的
D．被钓的鱼，在水中上升时，受到水的压强变小
8．（2分）如图是卧室的部分电路，三孔插座上接的空气净化器，两孔插座上接的台灯。闭合开关S；灯都正常工作，再打开空气净化器时卧室里的全部用电器停止工作。拔掉空气净化器后用测电笔测三孔插座（ ）
A．L1与L2是串联的
B．c点所在的导线与大地相连
C．电路出现的故障是三孔插座短路
D．通过测电笔检测可以判断电路a 点断路
9．（2分）北京路沂河大桥的改造是一项重大工程，将质量为2.5万吨的南幅老桥桥面由560个液压千斤顶顶升到位（如图所示）。桥面被以5mm/min的速度共顶升3.1m，下列判断正确的是（ ）
A．南幅老桥桥面重2.5×109N
B．1h内桥面可被连续顶升3m
C．千斤顶共对桥面做功7.75×108J
D．千斤顶应用了流体压强的特点
10．（2分）学校科技小组的同学设计了一个水位监测装置如图1所示，电路中电源电压保持不变，R0为定值电阻，R滑是竖直放置的起滑动变阻器作用的电阻装置（最大阻值40Ω），浮子可带动金属滑杆AP即滑动变阻器滑片竖直上下移动，当电流表的示数达到某一数值时提醒小组成员水位达到警戒水位（25cm处）滑接入电路的阻值R随水位的变化关系如图2所示，与之对应的电压表与电流表示数变化关系如图3所示。下列说法正确的是（ ）
A．当水位升高时，电压表的示数减小
B．定值电阻R0的阻值为10Ω
C．当水位达到警戒水位时，滑动变阻器的阻值为30Ω
D．当水位达到警戒水位时，电压表的示数为4V
二、填空题（共7小题，每空1分，每图2分，计18分）
11．（3分）西安市出租车内部都安装有摄像头，记录乘客乘坐的录像上传到出租车公司的平台，保障驾乘人员的权益。出租车的摄像机镜头相当于一个 透镜，摄像头感光元件上成倒立、缩小的 像。摄像头与出租车公司平台是靠 传递信息的。
12．（3分）新华社北京12月6日电，我国具有完全自主知识产权的华能石岛湾高温气冷堆核电站完成168小时连续运行考验，正式投入商业运行。这是全球首座第四代核电站 （填“聚变”或“裂变”）释放的核能发电。核电站发电的过程是将核能转化为内能，形成高温高压的水蒸气带动汽轮机转动，再由汽轮机带动发电机发电。发电机的原理是闭合电路的部分导体在磁场中做 运动时产生电流。核能属于 （选填“可再生”或“不可再生”）能源。
13．（3分）如图所示，将质量为100g的吸盘式香皂盒安装到洗手间竖直的墙壁上，将质量100g的香皂将在香皂盒上。香皂受到的重力是 N，香皂盒受到的摩擦力是 N。摩擦力的方向是 。（g取10N/kg）
14．（2分）如图所示，使用电热器时插头和插座被烧焦，这个现象属于电流的 效应，由于插头和插座接触处电阻 ，产生热量太多造成的。
15．（3分）（1）如图﹣1所示，用纸巾摩擦过的塑料吸管可以吸引碎纸屑，说明吸管带了 ；
（2）如图﹣2所示，用吸管向两个乒乓球中间吹气，两个乒乓球会向中间靠拢 ；
（3）如图﹣3所示，给吸管中装满水，堵上吸管两端，另一端放到位置较低的水槽上方，同时放开吸管两端，这个实验 （选填“违背”或“符合”）能量守恒定律。
16．（2分）在图中根据平面镜成像特点作出物体AB在平面镜中所成的像A'B'。
17．（2分）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将如图中的电路连接完整。
三、实验与探究题（共4小题，每空1分，计22分）
18．（4分）（1）如图﹣1所示“探究水沸腾时温度变化的特点”水沸腾时的情境，温度计示数是 ℃；
（2）如图﹣2所示，在“探究物体的动能跟哪些因素有关”的实验中，让不同质量的钢球从斜槽同一高度由静止开始滚下 的关系。
（3）如图﹣3所示，在两个相同的烧杯中分别装入质量相同的水和沙石，搅拌棒搅拌的作用是让沙石 ；
（4）如图﹣4所示，“测量小灯泡额定功率”的实验中，连接电路后，若小灯泡不亮，电流表、电压表均有示数 。
19．（4分）“探究电流与电阻的关系”时，选用阻值为5Ω、10Ω、20Ω的定值电阻各一个，电压为3V的电源以及规格为“10Ω
（1）设计了如图所示的电路，其中滑动变阻器作用主要是，保护电路和 （选填“调节电流”或“调节电压”）；
（2）连接电路时开关要处于 状态；
（3）连接好电路，按正确的操作得出表格中的数据。根据数据可以判断控制定值电阻两端的电压为 V；分析数据可得出：导体两端电压一定时，通过导体的电流与导体的电阻成 比。
20．（7分）如图1所示，“测量小车从斜面滑下的速度”实验的情景。
（1）“测量小车从斜面滑下的速度”的实验原理是 。实验中用到的测量工具有秒表和 ；
（2）将小车放在斜面80cm刻度线处，静止放手滑下，放手时开始计时，通过实验操作，发现 （“开始计时”或“停止计时”）的时机不好把握。解决问题后，再一次实验。发现小车运动时间太短，时间测量不准确，斜面的坡度 （填“大一些”或“小一些”），可以让小车滑下的时间变得长一些，可以较准确的测量出时间；
（3）调整好斜面，小车从A点静止滑下，到达C点用的时间如图2所示 m/s；
（4）实验中观察到小车从斜面上滑下时，越来越快。为了验证自己的观察小明想分别测出小车在斜面滑下的上半程和下半程的时间，就可以通过 的方式比较出上半程和下半程的快慢。实际操作过程中， （选填“上”或“下”）半程的时间很难直接测出。
21．（7分）物理小组想探究导电液体的导电性与接入电路中液体横截面积大小的关系。他们用长方体水槽、浓度一定的氢氧化钠溶液、电源、滑动变阻器、电压表及电流表等器材进行了探究。实验电路连接如图所示，将电极M、N分别固定在水槽左右两侧底部的中央。
（1）闭合开关前，为保护电路，应将滑动变阻器的滑片P移到最 （选填“左”或“右”）端。
（2）实验中，通过调节滑动变阻器的滑片来保持电极M、N间的电压 。控制其他条件不变通过向水槽中添加氢氧化钠溶液，从而达到改变氢氧化钠溶液的 的目的，用电流表测出相应的电流值。氢氧化钠溶液导电性的强弱可以由 来判断。
实验数据如表格所示：
（3）分析表格中的数据，可得到初步结论：其他条件不变，横截面积增大时 。这个结论 （选填“具有”或“不具有”）普遍性。
（4）在实验过程中，小明发现氢氧化钠溶液中有气泡产生，并且经过一段时间后电流表的示数有变化 有关。
四、综合题（共3小题，计20分）
22．（4分）如图所示，加热杯垫放在水平桌面上，重2N的水杯内装有2N的水2。如表所示，加热杯垫的部分参数。
（1）杯子对加热杯垫的压强是多少；
（2）加热杯垫正常工作的电流是多大。（结果保留2位小数）
23．（8分）图示为一款最新水陆两用汽车，主体由钢化玻璃、泡沫聚苯乙烯组成。它的总质量为1430kg，发动机的额定功率为245kW。陆地上速度能达到126km/h，最高速度达到72km/h。
（1）该汽车的主体材料应具有 小的属性，才能更易于漂浮在水面上；在水里行驶时靠喷气推动 性的原理；
（2）若一个质量为70kg的驾驶员驾驶水陆两用车在水面上静止时，吃水深度为60cm，该车所受的浮力为多少？此时水对车底部的压强为多大？（ρ水＝1.0×103kg/m3，g取10N/kg）
（3）发动机以额定功率工作，该车在陆地上以最大速度匀速行驶10min，牵引力做了多少功？该车受到的阻力为多大？
24．（8分）如图甲为空气炸锅，可设定加热温度，其简化电路如图乙所示。它是通过电阻丝R来加热空气，达到设定加热温度后，断开开关。c取1.0×103J/（kg•℃）。求：
（1）空气炸锅控制电路中的电磁铁上端是 极；
（2）空气炸锅的额定功率为1200W，1s就可以将锅内的空气从20℃加热到200℃。空气炸锅内有5×10﹣3kg的空气，将这些空气从20℃加热到200℃需要吸收多少J的热量？空气炸锅加热空气的效率是多少？
（3）控制电路电源电压为6V恒定不变，通过调节变阻器R3接入电路的阻值来设置加热温度，电阻R2置于温度监测区域，它的阻值随温度变化的关系如图丙所示。当滑动变阻器的电阻值为50Ω时，加热温度设定为200℃。闭合开关S（不计线圈的电阻）的衔铁被吸下，工作电路接通，直到锅内温度达到200℃时，衔铁向上弹起3的阻值调为70Ω时，对应的加热温度设定为多少？
2024年陕西省西安市西工大附中中考物理模拟试卷（八）
参考答案与试题解析
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项符合题意）
1．（2分）下列体育学业水平考试项目的数据，最接近实际的是（ ）
A．跑50米用时约为30s
B．排球的质量约为5kg
C．实心球的直径约为10cm
D．跑完800米（或1000米）后同学的体温约为45℃
【答案】C
【解答】解：A．中学生跑50米用时约为10s；
B．排球的质量约为250g；
C．实心球的直径一般是在10cm至14cm之间；
D．人的体温恒定在37℃左右，故D不符合实际。
故选：C。
2．（2分）“爆竹声中一岁除”2024年甲辰龙年除为，爆竹声声。下列有关现象说法正确的是（ ）
A．爆竹声是通过空气传到人耳朵中的
B．过年期间爆竹声一定不属于噪声
C．鞭炮声比花炮声在空气中传播的速度更快
D．爆竹声和其他声音主要根据音调来区分
【答案】A
【解答】解：A、爆竹声是通过空气传到人耳朵中的；
B、过年期间爆竹声如果影响到别人的正常休息，故B错误；
C、相同的传声介质，鞭炮声和花炮声在空气中传播的速度相同；
D、爆竹声和其他声音主要根据音色来区分。
故选：A。
3．（2分）“二十四节气”是我国古代农耕文明伟大成就之一。古人通过观测天体运行，总结出一年中时令、气候、物候等变化的规律，体现了我国古代人民的智慧。下列现象属于液化的是（ ）
A．立春时节冰雪消融B．寒露时节露珠晶莹
C．霜降时节霜挂枝头D．冬至时节千里冰封
【答案】B
【解答】解：A．冰雪消融，是熔化现象；
B．露是空气中的水蒸气遇冷液化成的小水珠；
C．霜是小冰晶，故C不符合题意；
D．冰的形成是由水由液态变为固态，故D不符合题意。
故选：B。
4．（2分）春日暖阳，西安到处都是一片温暖的景象。关于下面景象与说明正确的是（ ）
A．在城墙上散步时，看到的影子是由于光的反射形成的
B．在护城河边喂鱼时，看到水中的鱼是由于光的折射形成的虚像
C．晚上在大唐芙蓉园，看到水幕电影的影像是由光的直线传播形成的
D．我们看到大明宫红色的墙壁，是由光的色散形成的
【答案】B
【解答】解：A．人在散步时，故A错误；
B．在护城河边喂鱼时，故B正确；
C．在护城河边，是由光的反射形成的；
D．大明宫的墙壁呈现红色，故D错误。
故选：B。
5．（2分）如图所示把矿泉水瓶盖上瓶盖，用力拧变形，轻拨瓶盖，瓶内出现“白气”，同时会发出“嘣”的响声.关于以上现象下列说法错误的是（ ）
A．“把矿泉水瓶盖上瓶盖，用力拧变形”是为了压缩空气，对空气做功
B．“瓶盖会被冲出”说明在此过程中瓶盖机械能增大
C．“瓶内出现白气”说明瓶内空气的内能减小了
D．把矿泉水瓶拧变形的过程与汽油机的做功冲程原理相同
【答案】D
【解答】解：A．“把矿泉水瓶盖上瓶盖，对空气做功，故A正确；
B．“瓶盖会被冲出”，速度增大动能增大，故B正确；
C．“瓶内出现白气”空气对外做功，水蒸气遇冷液化成为小水珠，故C正确；
D．把矿泉水瓶拧变形的过程是将机械能转化为内能，故D错误。
故选：D。
6．（2分）如图是中国空间站的全貌，它在自己的轨道绕着地球运动。下列有关说法正确的是（ ）
A．中国空间站在轨道上受到平衡力的作用
B．中国空间站在太空中没有惯性
C．中国空间站内宇航员生活区气压与地球表面相差不大
D．中国空间站受到地球的吸引力，地球不受中国空间站的吸引力
【答案】C
【解答】解：A、中国空间站在轨道上做圆周运动，受到非平衡力的作用；
B、物体的惯性只和质量有关，所以它具有惯性；
C、中国空间站内的环境要适宜宇航员正常生活，故C符合题意；
D、中国空间站受到地球的吸引力，地球也受中国空间站的吸引力。
故选：C。
7．（2分）如图所示，碳纤维钓鱼竿，轻巧、强度高是钓鱼爱好者必备装备。下列关于碳纤维鱼竿和钓鱼过程说法不正确的是（ ）
A．碳纤维具有较好的弹性
B．碳纤维密度较小
C．碳纤维是由质子和中子直接组成的
D．被钓的鱼，在水中上升时，受到水的压强变小
【答案】C
【解答】解：AB．碳纤维钓鱼竿轻巧，强度高说明碳纤维弹性好；
C．碳纤维是由原子构成的，原子核由质子和中子构成；
D．被钓的鱼，深度变小液gh可知，受到水的压强变小。
故选：C。
8．（2分）如图是卧室的部分电路，三孔插座上接的空气净化器，两孔插座上接的台灯。闭合开关S；灯都正常工作，再打开空气净化器时卧室里的全部用电器停止工作。拔掉空气净化器后用测电笔测三孔插座（ ）
A．L1与L2是串联的
B．c点所在的导线与大地相连
C．电路出现的故障是三孔插座短路
D．通过测电笔检测可以判断电路a 点断路
【答案】B
【解答】解：A．由图可知，L1与L2工作时互不影响，是并联的；
B．根据安全用电原则，c点所在的导线与大地相连；
C．若三孔插座短路，保险丝熔断，左右两孔都不发光；
D．拔掉空气净化器后用测电笔测三孔插座，说明左右两孔与火线相连，故D错误。
故选：B。
9．（2分）北京路沂河大桥的改造是一项重大工程，将质量为2.5万吨的南幅老桥桥面由560个液压千斤顶顶升到位（如图所示）。桥面被以5mm/min的速度共顶升3.1m，下列判断正确的是（ ）
A．南幅老桥桥面重2.5×109N
B．1h内桥面可被连续顶升3m
C．千斤顶共对桥面做功7.75×108J
D．千斤顶应用了流体压强的特点
【答案】C
【解答】解：A、南幅老桥桥面的重力G＝mg＝2.5×102×103kg×10N/kg＝2.5×108N，故A错误；
B、由v＝，1h内桥面可被连续顶升的高度h＝s＝vt＝4mm/min×60min＝300mm＝0.3m；
C、千斤顶共对桥面所做的功W＝Gh′＝3.5×108N×2.1m＝7.75×102J，故C正确；
D、千斤顶没有应用流体压强的特点，故D错误。
故选：C。
10．（2分）学校科技小组的同学设计了一个水位监测装置如图1所示，电路中电源电压保持不变，R0为定值电阻，R滑是竖直放置的起滑动变阻器作用的电阻装置（最大阻值40Ω），浮子可带动金属滑杆AP即滑动变阻器滑片竖直上下移动，当电流表的示数达到某一数值时提醒小组成员水位达到警戒水位（25cm处）滑接入电路的阻值R随水位的变化关系如图2所示，与之对应的电压表与电流表示数变化关系如图3所示。下列说法正确的是（ ）
A．当水位升高时，电压表的示数减小
B．定值电阻R0的阻值为10Ω
C．当水位达到警戒水位时，滑动变阻器的阻值为30Ω
D．当水位达到警戒水位时，电压表的示数为4V
【答案】D
【解答】解：
A．由图2可知，滑动变阻器连入电路的阻值减小，由，电路中电流变大0两端的电压，由U＝IR可知，故A错误；
B．电压表测量R7两端的电压，由图3可知0的阻值为：，故B错误；
C．由图4可知，滑动变阻器的阻值为40Ω，滑动变阻器的阻值为0
10cm×k+b＝40Ω﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
30cm×k+b＝0Ω﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
解①②得：R滑＝﹣7Ω/cm×h+60Ω，
当水位达到警戒水位时，即25cm处时
R滑＝﹣2Ω/cm×25cm+60Ω＝10Ω，故C错误；
D．由图3可知，此时电路中电流最大，为4，
当水位达到警戒水位25cm时，滑动变阻器接入电路的电阻为：R＝﹣2Ω/cm×25cm+60Ω＝10Ω，
串联电路总电阻等于各部分电阻之和，电路的总电阻R''＝R0+R＝20Ω+10Ω＝30Ω；
根据欧姆定律可得通过电路的电流：I″＝＝＝0.2A，
串联电路的电流相等，电压表示数就为U′＝I″R″＝6.2A×20Ω＝4V。
故选：D。
二、填空题（共7小题，每空1分，每图2分，计18分）
11．（3分）西安市出租车内部都安装有摄像头，记录乘客乘坐的录像上传到出租车公司的平台，保障驾乘人员的权益。出租车的摄像机镜头相当于一个 凸 透镜，摄像头感光元件上成倒立、缩小的 实 像。摄像头与出租车公司平台是靠 电磁波 传递信息的。
【答案】凸；实；电磁波。
【解答】解：（1）摄像机是凸透镜成像规律的应用之一，其镜头相当于一个凸透镜，成倒立。
（2）电磁波在生活中有着广泛的应用，如：无线电广播、手机都是靠电磁波来传递信息的。
故答案为：凸；实；电磁波。
12．（3分）新华社北京12月6日电，我国具有完全自主知识产权的华能石岛湾高温气冷堆核电站完成168小时连续运行考验，正式投入商业运行。这是全球首座第四代核电站 裂变 （填“聚变”或“裂变”）释放的核能发电。核电站发电的过程是将核能转化为内能，形成高温高压的水蒸气带动汽轮机转动，再由汽轮机带动发电机发电。发电机的原理是闭合电路的部分导体在磁场中做 切割磁感线 运动时产生电流。核能属于 不可再生 （选填“可再生”或“不可再生”）能源。
【答案】裂变；切割磁感线；不可再生。
【解答】解：（1）目前，核电站是利用可控的原子核裂变释放的能量来发电的。
（2）发电机的原理是电磁感应现象，即闭合电路的一部分导体在磁场里做切割磁感线的运动时，它是把机械能转化为电能。
（3）核能所利用的核燃料在地球上的储量是一定的，短时间内不可再生。
故答案为：裂变；切割磁感线。
13．（3分）如图所示，将质量为100g的吸盘式香皂盒安装到洗手间竖直的墙壁上，将质量100g的香皂将在香皂盒上。香皂受到的重力是 1 N，香皂盒受到的摩擦力是 2 N。摩擦力的方向是 竖直向上 。（g取10N/kg）
【答案】1；2；竖直向上。
【解答】解：香皂的质量为0.1kg，香皂受到的重力是G＝mg＝5.1kg×10N/kg＝1N；
香皂盒与香皂的总重力G总＝m总g＝4.2kg×10N/kg＝2N，香皂盒静止时，这两个力大小相等，作用在同一直线上。所以香皂盒受到的摩擦力是6N。
故答案为：1；2；竖直向上。
14．（2分）如图所示，使用电热器时插头和插座被烧焦，这个现象属于电流的 热 效应，由于插头和插座接触处电阻 较大 ，产生热量太多造成的。
【答案】热；较大。
【解答】解：（1）使用电热器时插头和插座被烧焦，属于电流的热效应；
（2）插头与插座接触不良，该处的电阻较大，通过的电流相等，根据Q＝I2Rt，插头与插座处产生的热量太多造成的。
故答案为：热；较大。
15．（3分）（1）如图﹣1所示，用纸巾摩擦过的塑料吸管可以吸引碎纸屑，说明吸管带了 电 ；
（2）如图﹣2所示，用吸管向两个乒乓球中间吹气，两个乒乓球会向中间靠拢 小 ；
（3）如图﹣3所示，给吸管中装满水，堵上吸管两端，另一端放到位置较低的水槽上方，同时放开吸管两端，这个实验 符合 （选填“违背”或“符合”）能量守恒定律。
【答案】（1）电；（2）小；（3）符合。
【解答】解：（1）用纸巾摩擦过的吸管带上了电，这是摩擦起电现象；
（2）向乒乓球中间吹气时，乒乓球中间流速大，在流速小的地方压强较大，所以乒乓球外侧压强大于内侧压强。
（3）较低的水管管口处，水在重力作用下流出，这符合能量守恒定律。
故答案为：（1）电；（2）小。
16．（2分）在图中根据平面镜成像特点作出物体AB在平面镜中所成的像A'B'。
【答案】
【解答】解：根据像与物关于平面镜对称，先分别作出端点A、B′、B′，如图所示：
17．（2分）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将如图中的电路连接完整。
【答案】见试题解答内容
【解答】解：根据题意可得，声控开关和光控开关共同控制灯泡，所以声控开关和光控开关，如图所示：
三、实验与探究题（共4小题，每空1分，计22分）
18．（4分）（1）如图﹣1所示“探究水沸腾时温度变化的特点”水沸腾时的情境，温度计示数是 95 ℃；
（2）如图﹣2所示，在“探究物体的动能跟哪些因素有关”的实验中，让不同质量的钢球从斜槽同一高度由静止开始滚下 质量 的关系。
（3）如图﹣3所示，在两个相同的烧杯中分别装入质量相同的水和沙石，搅拌棒搅拌的作用是让沙石 受热均匀 ；
（4）如图﹣4所示，“测量小灯泡额定功率”的实验中，连接电路后，若小灯泡不亮，电流表、电压表均有示数 移动滑动变阻器滑片，观察灯泡是否发光 。
【答案】（1）95；（2）质量；（3）受热均匀；（4）移动滑动变阻器滑片，观察灯泡是否发光。
【解答】解：（1）温度计的示数如图﹣1所示，分度值是1℃，所以温度计示数是95℃；
（2）在“探究物体的动能跟哪些因素有关”的实验中，让不同质量的钢球从斜槽同一高度由静止开始滚下，下滑的高度相同，根据控制变量法可知；
（3）实验时使用搅拌棒的作用是使沙子受热均匀；
（4）闭合开关，电流表，说明电路是通路，小灯泡不亮，故下一步的操作是：移动滑动变阻器滑片。
故答案为：（1）95；（2）质量；（4）移动滑动变阻器滑片。
19．（4分）“探究电流与电阻的关系”时，选用阻值为5Ω、10Ω、20Ω的定值电阻各一个，电压为3V的电源以及规格为“10Ω
（1）设计了如图所示的电路，其中滑动变阻器作用主要是，保护电路和 调节电压 （选填“调节电流”或“调节电压”）；
（2）连接电路时开关要处于 断开 状态；
（3）连接好电路，按正确的操作得出表格中的数据。根据数据可以判断控制定值电阻两端的电压为 2 V；分析数据可得出：导体两端电压一定时，通过导体的电流与导体的电阻成 反 比。
【答案】（1）调节电压；（2）断开；（3）2；反。
【解答】解：（1）根据控制变量法，研究电流与电阻的关系时，因此本实验中滑动变阻器的作用除了保护电路外；
（2）为了保护电路，在连接电路时开关要处于断开状态。
（3）定值电阻两端的电压保持不变，其电压值为U＝IR＝0.4A×4Ω＝2V；
由表中数据可知，在电压一定时，电流就为原来的几分之一，电流与电阻成反比。
故答案为：（1）调节电压；（2）断开；反。
20．（7分）如图1所示，“测量小车从斜面滑下的速度”实验的情景。
（1）“测量小车从斜面滑下的速度”的实验原理是 v＝ 。实验中用到的测量工具有秒表和 刻度尺 ；
（2）将小车放在斜面80cm刻度线处，静止放手滑下，放手时开始计时，通过实验操作，发现 停止计时 （“开始计时”或“停止计时”）的时机不好把握。解决问题后，再一次实验。发现小车运动时间太短，时间测量不准确，斜面的坡度 小一些 （填“大一些”或“小一些”），可以让小车滑下的时间变得长一些，可以较准确的测量出时间；
（3）调整好斜面，小车从A点静止滑下，到达C点用的时间如图2所示 0.4 m/s；
（4）实验中观察到小车从斜面上滑下时，越来越快。为了验证自己的观察小明想分别测出小车在斜面滑下的上半程和下半程的时间，就可以通过 相同路程比时间 的方式比较出上半程和下半程的快慢。实际操作过程中， 下 （选填“上”或“下”）半程的时间很难直接测出。
【答案】（1）、刻度尺；（2）停止计时、小一些；（3）0.4；（4）相同路程比时间、下。
【解答】解：（1）该实验是通过测量小车经过的路程和时间来计算物体运动的速度的，故实验原理为，所以还需要的测量仪器是刻度尺；
（2）小车运动到斜面底部的速度较快，所以停止计时的时机不好把握，小车运行的速度慢，方便计时；
（3）小车经过AC段的平均速度；
（4）小车经过上半程和下半程的路程相同，可以通过比较相同路程所花时间的长短来比较运动速度的快慢，小车经过上下半程分割点时停留的时间很短。
故答案为：（1）、刻度尺、小一些；（4）相同路程比时间、下。
21．（7分）物理小组想探究导电液体的导电性与接入电路中液体横截面积大小的关系。他们用长方体水槽、浓度一定的氢氧化钠溶液、电源、滑动变阻器、电压表及电流表等器材进行了探究。实验电路连接如图所示，将电极M、N分别固定在水槽左右两侧底部的中央。
（1）闭合开关前，为保护电路，应将滑动变阻器的滑片P移到最 右 （选填“左”或“右”）端。
（2）实验中，通过调节滑动变阻器的滑片来保持电极M、N间的电压 恒定 。控制其他条件不变通过向水槽中添加氢氧化钠溶液，从而达到改变氢氧化钠溶液的 横截面积 的目的，用电流表测出相应的电流值。氢氧化钠溶液导电性的强弱可以由 电流表示数 来判断。
实验数据如表格所示：
（3）分析表格中的数据，可得到初步结论：其他条件不变，横截面积增大时 变强 。这个结论 不具有 （选填“具有”或“不具有”）普遍性。
（4）在实验过程中，小明发现氢氧化钠溶液中有气泡产生，并且经过一段时间后电流表的示数有变化 氢氧化钠溶液的浓度 有关。
【答案】（1）右；（2）恒定；横截面积；电流表示数；（3）变强；（4）换用不同的液体进行多次测量。
【解答】解：（1）为了保护电路滑动变阻器滑片放在阻值最大处，即最右端；
（2）实验中，通过调节滑动变阻器的滑片来保持电极M；要想究导电液体的导电性与接入电路中液体横截面积大小的关系，改变横截面积，从而达到改变氢氧化钠溶液的横截面积；
氢氧化钠溶液导电性的强弱可以由电流表来判断，氢氧化钠溶液导电性强，电流小；
（3）根据表格数据知：其他条件不变，横截面积增大时，氢氧化钠溶液的导电性变强，所以；
（4）在实验过程中，小明发现氢氧化钠溶液中有气泡产生，电流表的示数有变化。
故答案为：（1）右；（2）恒定；电流表示数；（4）换用不同的液体进行多次测量。
四、综合题（共3小题，计20分）
22．（4分）如图所示，加热杯垫放在水平桌面上，重2N的水杯内装有2N的水2。如表所示，加热杯垫的部分参数。
（1）杯子对加热杯垫的压强是多少；
（2）加热杯垫正常工作的电流是多大。（结果保留2位小数）
【答案】（1）杯子对加热杯垫的压强是800Pa；（2）加热杯垫正常工作的电流是0.07A。
【解答】解：（1）杯子对加热杯垫的压强是；
（2）加热杯垫正常工作的电流是。
答：（1）杯子对加热杯垫的压强是800Pa；
（2）加热杯垫正常工作的电流是0.07A。
23．（8分）图示为一款最新水陆两用汽车，主体由钢化玻璃、泡沫聚苯乙烯组成。它的总质量为1430kg，发动机的额定功率为245kW。陆地上速度能达到126km/h，最高速度达到72km/h。
（1）该汽车的主体材料应具有 密度 小的属性，才能更易于漂浮在水面上；在水里行驶时靠喷气推动 相互 性的原理；
（2）若一个质量为70kg的驾驶员驾驶水陆两用车在水面上静止时，吃水深度为60cm，该车所受的浮力为多少？此时水对车底部的压强为多大？（ρ水＝1.0×103kg/m3，g取10N/kg）
（3）发动机以额定功率工作，该车在陆地上以最大速度匀速行驶10min，牵引力做了多少功？该车受到的阻力为多大？
【答案】（1）密度；相互的；
（2）该车所受的浮力为1.5×104N，此时水对车底部的压强为6×103Pa；
（3）发动机以额定功率工作，该车在陆地上以最大速度匀速行驶10min，牵引力做功为1.47×108J，该车受到的阻力为7×103N。
【解答】解：（1）该汽车需要在水上行驶，因此它的主体材料应具有密度小的属性；
在水里行驶时靠喷气推动，这是利用力的作用是相互的。
（2）该车所受的浮力等于自身的重力：
F浮＝G车+G人＝（1430kg+70kg）×10N/kg＝1.5×108N；
此时水对车底部的压强：
p＝ρgh＝1.0×103kg/m3×10N/kg×0.6m＝6×103Pa；
（3）牵引力做的功：
W＝Pt＝3.45×105W×10×60s＝1.47×103J；
陆地上速度为：v＝126km/h＝35m/s，
由P＝＝＝Fv得该车受到的阻力：
F＝＝＝7×108N。
答：（1）密度；相互的；
（2）该车所受的浮力为1.5×107N，此时水对车底部的压强为6×103Pa；
（3）发动机以额定功率工作，该车在陆地上以最大速度匀速行驶10min8J，该车受到的阻力为7×103N。
24．（8分）如图甲为空气炸锅，可设定加热温度，其简化电路如图乙所示。它是通过电阻丝R来加热空气，达到设定加热温度后，断开开关。c取1.0×103J/（kg•℃）。求：
（1）空气炸锅控制电路中的电磁铁上端是 N 极；
（2）空气炸锅的额定功率为1200W，1s就可以将锅内的空气从20℃加热到200℃。空气炸锅内有5×10﹣3kg的空气，将这些空气从20℃加热到200℃需要吸收多少J的热量？空气炸锅加热空气的效率是多少？
（3）控制电路电源电压为6V恒定不变，通过调节变阻器R3接入电路的阻值来设置加热温度，电阻R2置于温度监测区域，它的阻值随温度变化的关系如图丙所示。当滑动变阻器的电阻值为50Ω时，加热温度设定为200℃。闭合开关S（不计线圈的电阻）的衔铁被吸下，工作电路接通，直到锅内温度达到200℃时，衔铁向上弹起3的阻值调为70Ω时，对应的加热温度设定为多少？
【答案】（1）N；
（2）将这些空气从20℃加热到200℃需要吸收900J的热量，空气炸锅加热空气的效率是75%；
（3）当R3的阻值调为70Ω时，对应的加热温度设定为150℃。
【解答】解：（1）由安培定则可知，电流从螺线管的上端流入，空气炸锅控制电路中的电磁铁上端是N极。
（2）将空气从20℃加热到200℃需要吸收的热量Q吸＝cm（t﹣t0）＝1.6×103J/（kg•℃）×5×10﹣4kg×（200℃﹣20℃）＝900J；
消耗的电能为W＝Pt＝1200W×1s＝1200J；
空气炸锅加热空气的效率为η＝×100%＝；
（3）当滑动变阻器的电阻值为50Ω时，加热温度设定为200℃2的阻值为50Ω，电源电压不变，所以电路中总电阻不变
R＝R6+R3＝50Ω+50Ω＝100Ω；
当R3的阻值调为70Ω时，此时R2的阻值为
R2′＝R﹣R3′＝100Ω﹣70Ω＝30Ω；
由图丙可知，设定的温度为150℃。
故答案为：（1）N；
（2）将这些空气从20℃加热到200℃需要吸收900J的热量，空气炸锅加热空气的效率是75%；
（3）当R5的阻值调为70Ω时，对应的加热温度设定为150℃。实验次数
第一次
第二次
第三次
定值电阻/Ω
5
10
20
电流表示数/A
0.40
0.20
0.10
实验序号
横截面积S/cm2
电流I/A
1
50
0.02
2
100
0.04
3
150
0.07
4
200
0.08
5
250
0.11
6
300
0.13
7
350
0.14
8
400
0.14
9
450
0.14
产品直径
12cm
额定功率
16W
额定电压
220V
频率
50Hz
实验次数
第一次
第二次
第三次
定值电阻/Ω
5
10
20
电流表示数/A
0.40
0.20
0.10
实验序号
横截面积S/cm2
电流I/A
1
50
0.02
2
100
0.04
3
150
0.07
4
200
0.08
5
250
0.11
6
300
0.13
7
350
0.14
8
400
0.14
9
450
0.14
产品直径
12cm
额定功率
16W
额定电压
220V
频率
50Hz
