2024年湖南省株洲市重点中学中考联考物理试题

这是一份2024年湖南省株洲市重点中学中考联考物理试题，共20页。试卷主要包含了如图所示电路，下列说法正确的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．一个未装满饮料的密闭杯子，先正立放在桌面上（如图甲），然后反过来倒立放在桌面上（如图乙），两次放置饮料对杯底的压力和压强分别是F甲、F乙、和p甲、p乙，则下列关系式正确的是（ ）
A．p甲＞p乙，F甲＞F乙B．p甲＜p乙，F甲＜F乙
C．p甲=p乙，F甲=F乙D．p甲＞p乙，F甲＜F乙
2．下列说法正确的是
A．验钞机是应用红外线验钞的
B．核辐射对人体有害，核能不是清洁能源
C．利用风能、水能可能成为未来理想能源的重要发展方向
D．手机打接电话时是利用电磁波通信，而手机接WIFI信号上网不是利用电磁波
3．家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路能够实现上述功能的是（ ）
A．B．
C．D．

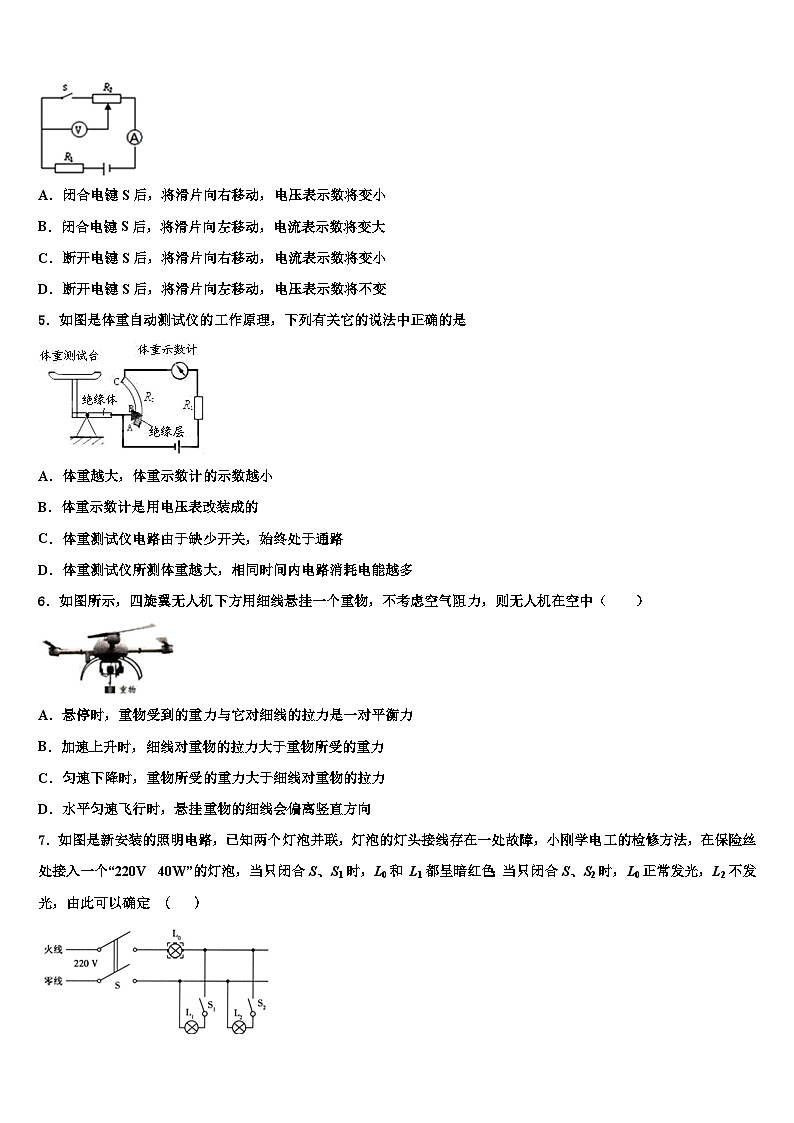

4．如图所示电路，下列说法正确的是
A．闭合电键S后，将滑片向右移动，电压表示数将变小
B．闭合电键S后，将滑片向左移动，电流表示数将变大
C．断开电键S后，将滑片向右移动，电流表示数将变小
D．断开电键S后，将滑片向左移动，电压表示数将不变
5．如图是体重自动测试仪的工作原理，下列有关它的说法中正确的是
A．体重越大，体重示数计的示数越小
B．体重示数计是用电压表改装成的
C．体重测试仪电路由于缺少开关，始终处于通路
D．体重测试仪所测体重越大，相同时间内电路消耗电能越多
6．如图所示，四旋翼无人机下方用细线悬挂一个重物，不考虑空气阻力，则无人机在空中（ ）
A．悬停时，重物受到的重力与它对细线的拉力是一对平衡力
B．加速上升时，细线对重物的拉力大于重物所受的重力
C．匀速下降时，重物所受的重力大于细线对重物的拉力
D．水平匀速飞行时，悬挂重物的细线会偏离竖直方向
7．如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡，当只闭合S、S1时，L0和 L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定 （ ）
A．L1灯头断路B．L2灯头短路C．L1灯头短路D．L2灯头断路
二、填空题（本大题7小题，共21分）

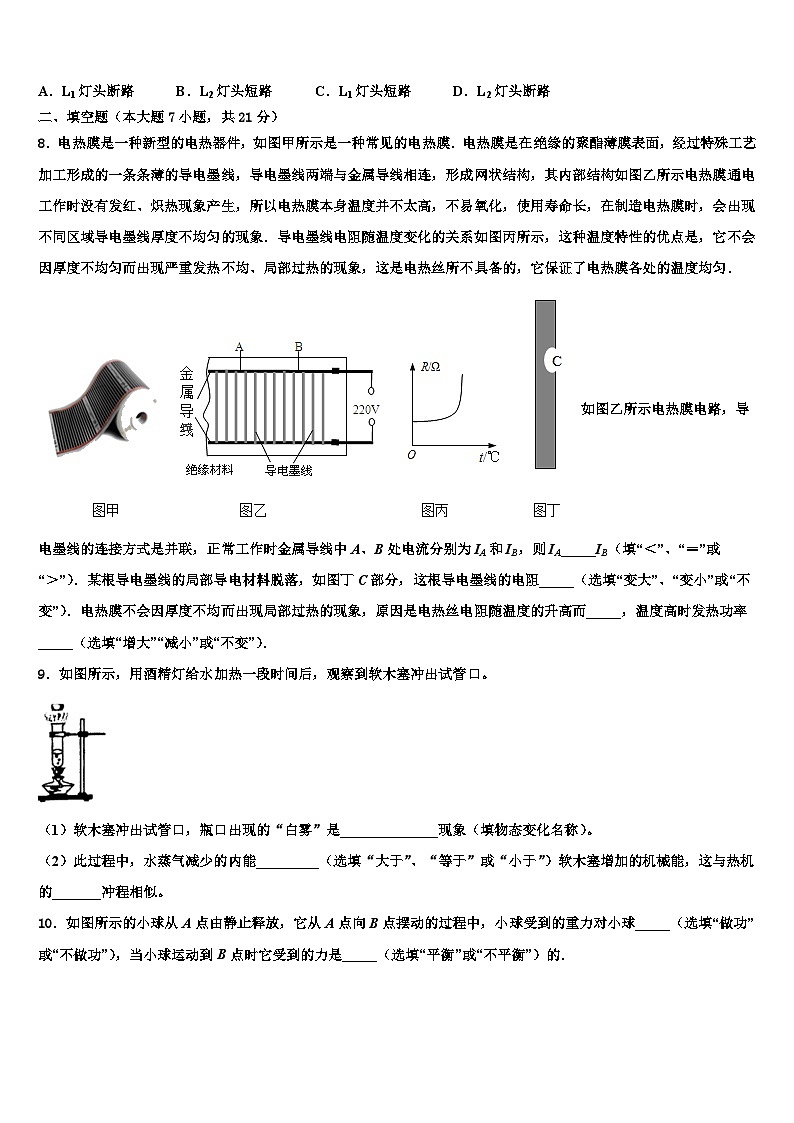

8．电热膜是一种新型的电热器件，如图甲所示是一种常见的电热膜．电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图乙所示电热膜通电工作时没有发红、炽热现象产生，所以电热膜本身温度并不太高，不易氧化，使用寿命长，在制造电热膜时，会出现不同区域导电墨线厚度不均匀的现象．导电墨线电阻随温度变化的关系如图丙所示，这种温度特性的优点是，它不会因厚度不均匀而出现严重发热不均、局部过热的现象，这是电热丝所不具备的，它保证了电热膜各处的温度均匀．
如图乙所示电热膜电路，导电墨线的连接方式是并联，正常工作时金属导线中A、B处电流分别为IA和IB，则IA_____IB（填“＜”、“＝”或“＞”）．某根导电墨线的局部导电材料脱落，如图丁C部分，这根导电墨线的电阻_____（选填“变大”、“变小”或“不变”）．电热膜不会因厚度不均而出现局部过热的现象，原因是电热丝电阻随温度的升高而_____，温度高时发热功率_____（选填“增大”“减小”或“不变”）．
9．如图所示，用酒精灯给水加热一段时间后，观察到软木塞冲出试管口。
（1）软木塞冲出试管口，瓶口出现的“白雾”是______________现象（填物态变化名称）。
（2）此过程中，水蒸气减少的内能_________（选填“大于”、“等于”或“小于”）软木塞增加的机械能，这与热机的_______冲程相似。
10．如图所示的小球从A点由静止释放，它从A点向B点摆动的过程中，小球受到的重力对小球_____（选填“做功”或“不做功”），当小球运动到B点时它受到的力是_____（选填“平衡”或“不平衡”）的．
11．某导体的电阻是5Ω，通过它的电流为0.2A，10s内通过该导体产生的热量是________J；电子式电能表表盘上标有“3000imp/kW·h”的字样（imp表示电能表指示灯闪烁次数）将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，该用电器的功率是__________W；一汽油机转速为2400r/min，则该内燃机每秒做功________次．
12．如图所示，一个质量为500g，底面积为100cm2的圆柱体容器（容器壁的厚度忽略不计）放在水平桌面的中央，容器中装有1000cm3水，将一个重5N的实心长方体A挂在弹簧测力计上，然后竖直浸入水中，当物体A刚好浸没在水中时（水未溢出），弹簧测力计的读数为3N，则此时水对容器底部的压力是_________N；物体的密度为__________kg/m3；容器对水平桌面的压强是__________Pa.（g取10N/kg；ρ水=1.0×103kg/m3）
13．如图是用来研究凸透镜成像规律的实验装置 示意图（光屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。小华将一近视眼镜紧贴在凸透镜的前面，要在光屏上再次得到清晰的像，应将光屏向 ________ （选填“靠近”或“远离”）透镜方向移动；撤去近视眼镜，若透镜位置不变，将蜡烛移到刻度为30cm处，则移动光屏，在光屏上_______得到清晰的像（选填“能”或“不能”）， 生活中的______________就是利用这一原理工作的。
14．如图所示，乒乓球从水里上浮直至漂浮在水面上，乒乓球在A位置时受到的浮力为FA，水对杯底压强为pA；在B位置时受到的浮力为FB，水对杯底压强为pB，则它们的大小关系是FA___FB，pA_____pB，已知乒乓球的质量为2.7g，当它漂浮在水面时，排开水的体积为________cm1．
三、作图题（共7分）
15．如图所示，OB为一束光线在水面的反射光线，O为入射点．请画出入射光线和其进入水中的折射光线．
（______）
16．风筒既可以吹热风，又可以吹冷风，画电路图。
17．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图。
四、实验题（本大题共5小题，共20分）
18．小忆同学做“探究凸透镜成像的规律”实验，如图甲所示距离时，光屏上得到清晰的像。
实验前应调节_____、凸透镜、光屏三者的中心，使它们在同一水平直线上，这样操作的目的是_____。如图甲所示，在光屏上得到的是一个清晰的倒立、_____的实像，利用这个规律在生活中的应用是_____。此时小忆把自己的眼镜放在凸透镜前，发现光屏上的像变得模糊了，在不移动蜡烛和凸透镜的前提下，他将光屏向右移动使像重新变得清晰，由此可知小忆的眼镜是_____镜片（选填“近视”或“远视”）。通过多次实验观察可知，在图乙中左边的蜡烛通过凸透镜不可能形成的像是_____（选填字母）。在整理器材时，小忆偶然在凸透镜上看到了身后景物正立、缩小的像，他的成像原因是光的_____（选填“直线传播”、“反射”或“折射”）。
19．小明在研究物体的浮沉时，发现铁块放入水中下沉，塑料块浸没在水中后上浮，为进一步探究物体的浮沉条件，他找来了下列器材：弹簧测力计、一杯水、细线、铁块A、塑料块B和塑料块C（B与A体积相同，C与A质量相同）。
（1）他按图甲和乙进行了实验，测出铁块受到的浮力大小为_____，并与重力比较，由此得出了物体下沉的条件。
（2）实验时，他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，示数变小的原因是：_____。
（3）为探究物体上浮的条件，他选择了合适的塑料块，利用现有器材在题中（1）实验的基础上，增加一个实验步骤就完成了探究。
①选择的塑料块是_____（B/C）。
②增加的步骤：用弹簧测力计测出上面①中塑料块的重力G。
③当满足_____（用测得的物理量表示）条件时，物体上浮。
20．在测量未知电阻Rx的实验中，提供的实验器材如图甲所示．
（1）用笔线代替导线，将图甲中实物电路连接完整．
（_______）
（2）闭合开关后，调节滑动变阻器，当电压表的示数为1.2V时，电流表的示数如图乙所示，则Rx＝_____Ω．
（3）该同学又设计一如图丙所示的测量电路，测量小灯泡正常发光时的电阻和额定功率，其中R0为已知定值电阻，请把下列的实验步骤补充完整．
①闭合开关，调节滑动变阻器，使灯泡正常发光；
②把S1拨到_____，测量灯泡与R0串联后的总电压U；
③保持滑动变阻器滑片P的位置不变，再将S1拨到_____，测出R0两端的电压U0；
④小灯泡正常发光时的电阻RL＝_____；小灯泡的额定功率P额＝_____．（均用R0、U、U0表示）
21．小明利用图甲电路测量小灯泡的电功率，小灯泡上标有“3.8V”字样．
（1）请你用笔画线代替导线，帮小明将图甲电路连接完整．
（_______）
（2）闭合开关后，小明发现小灯泡不亮，电压表无示数，电流表有示数，则电路出现故障的原因是____．
（3）小明排除故障后，移动滑片使电压表示数为2.5V，电流表示数如图乙所示，则电流表的示数为____A，小灯泡的实际功率为____W．要使小灯泡正常发光，他应将滑片向____（选填“左”或“右”）移动，直至电压表的示数为____V．
（4）小明想利用图甲器材探究电流与电压的关系，他的想法____（可行/不可行），理由是____．
22．小虎在“探究串联电路中电压规律”的实验中连接了如图所示的实物电路，正准备闭合开关进行测量，同组的小明发现他连接的电路存在问题。
（1）请你替小明告诉他存在的问题是：
①_____；
②_____。
（2）在该电路中只需改动一根连线，即可改为测量灯L2两端的电压，请你在需要改动的导线上用笔打“×”，并画出改动后的正确连线。
（_____________）
（3）小虎将电压表改为测量灯L2两端的电压电路后，闭合开关后，两灯（两个小灯泡的规格相同）发光。此时，小虎不小心把L1的玻璃外壳打破了，结果发现L1熄灭，L2却更亮了。这是为什么呢？他们提出猜想：
猜想一：可能L1处发生开路；猜想二：可能L1处发生短路。
①根据_____（选填“串联”或“并联”）电路的特点，可知猜想一是不正确的。
②为了探究猜想二是否正确，小明分别用电压表测量了两灯的电压，实验发现两次电压表的读数中一次有明显读数，另一次没有读数。说明猜想二是_____（选填“正确”或“不正确”）的。你认为导致L1熄灭、L2更亮的原因可能是_____。
A、通过L1中的电流变小
B、L1两端的电压变大
C、通过L2中的电流变小
D、L2两端的电压变大
五、计算题（本大题共2小题，共13分）
23．小明在平直过道上水平推动一辆静止的购物小车，小车运动的路程S和时间t变化的关系如图所示．已知小车的重力为80N，运动时所受摩擦力为车重的0.1倍．0～4秒内，小明水平推动小车的力为10N．求：
0～4秒内小车的平均速度．0～4秒内小明对小车做功的功率．4～6秒内小明对小车所做的功．
24．某电热水瓶的铭牌如下表所示．若热水瓶内装满水，在额定电压下工作（外界大气压强为1个标准大气压）．求：
（1）保温时通过电热水瓶的电流是多少？加热时电热水瓶的电阻多大？若瓶内20℃的水加热10min正好烧开，则加热时电热水瓶的热效率是多少？请你尝试画出电热水瓶的内部电路图．
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题：
汽车防冻液
汽车在行驶时，发动机的温度会升得很高．为了确保安全，可用水循环进行冷却．实际上，水中往往还要加入不易挥发的防冻液（原液），加入防冻液后的混合液冬天不容易凝固，长时间开车也不容易沸腾．
有关资料表明，防冻液与水按不同的比例混合，混合液的凝固点、沸点不同，具体数值参见下表（表中防冻液含量是指防冻液在混合液中所占体积的百分比）．
在给汽车水箱中加防冻液时，宜使混合液的凝固点比本地常年最低气温低10～15℃．考虑到混合液比热容的减小会影响散热效果，因此，混合液中防冻液的含量不宜过高．汽车发动机用水来冷却，这是因为水的________________较大．若某地常年最低气温为－15℃，对该地区汽车来说，在下列不同防冻液含量的混合液中，宜选_________．
A．30% B．40% C．60% D．90%请在图中作出混合液沸点与防冻液含量的关系图像_________；由图像可以推知，防冻液的含量达到75%时，混合液的沸点大约是________℃．
26．如图所示，不计质量的硬杆处于水平静止状态
O为支点，画出FA的力臂LA．撤去FA，在B点施加力FB，硬杆仍可以处于水平静止状态，若FB大小等于FA，则FB的力臂LBLA（选填“>”“ pB，乒乓球的质量为2．7g，当它漂浮在水面时，排开水的质量也是2．7g，所以排开水的体积为2．7cm1．
考点：浮力；液体的压强
三、作图题（共7分）
15、
【解析】
先过入射点作出法线，然后根据反射角与入射角相等作出入射光线AO，根据光从空气斜射入水中，折射角小于入射角作出折射光线OC，如图所示：
16、
【解析】
由题意可知，电吹风吹冷风时只有电动机工作，吹热风时电动机和电热丝共同工作，说明电动机和电热丝工作时互不影响即为并联；要求只能吹热风或吹冷风，不能只发热不吹风，说明一开关位于干路控制整个电路，另一开关位于电热丝支路控制该支路，作图如下：
17、
【解析】
光垂直射到空气和水的界面时，传播方向不变，再射到平面镜上，根据光的反射定律，反射角等于入射角，作反射光线，光又射到水和空气的界面时，发生折射，折射角大于入射角，即折射光线向界面偏折。如图：
四、实验题（本大题共5小题，共20分）
18、烛焰 使像成在光屏中央 缩小 照相机 近视 B 反射
【解析】
（1）实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在同一水平直线上，这样操作的目的是使像成在光屏中央。
（2）由图可知，物距大于像距，即此时u＞2f，光屏上成倒立、缩小的实像，利用这个规律在生活中的应用是照相机。
（3）此时小忆把自己的眼镜放在凸透镜前，发现光屏上的像变得模糊了，在不移动蜡烛和凸透镜的前提下，他将光屏向右移动使像重新变得清晰，说明该眼镜使光线延迟会聚，对光线有发散作用，由此可知小忆的眼镜是凹透镜，即近视镜片。
（4）根据凸透镜成像规律可知，凸透镜能成倒立、缩小的实像，能成倒立、放大的实像，也能成正立、放大的虚像，但不能成正立、缩小的实像，故B符合题意。
（5）从凸透镜上看到了身后景物正立、缩小的像，此时她所持的凸透镜镜面当成了反射面，即当做了凸面镜，此时成的是正立缩小的虚像，是根据光的反射来成像的。
19、F1 -F2 铁块接触到容器底部 B F1-F2 >G
【解析】
(1)[1]根据称重法，铁块受到的浮力大小
F=F1-F2
(2)[2]他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，说明铁块受到别外一个向上的力作用，这是因为铁块接触到容器底部，受到容器底部施加的一个向上的作用力而使弹簧测力计示数减小了。
(3)①[3]根据题目条件，因B与A体积相同，根据控制变量法及影响浮力大小的因素，所以选用塑料B，其浸没时受到的浮力大小等于铁块受到的浮力大小F1-F2。
②增加的步骤是用弹簧测力计测出B塑料块的重力G。
③[4]当满足
F1-F2＞G
条件时，物体上浮。
20、4ba
【解析】
（1）变阻器按一上一下接入电路中，如下图所示：
（2）闭合开关后，调节滑动变阻器，当电压表的示数为1.2V时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，
由欧姆定律可得，则Rx＝＝＝4Ω．
（3）实验步骤：
①闭合开关，调节滑动变阻器，使灯泡正常发光；
②把S1拨到b，测量灯泡与R0串联后的总电压U；
③保持滑动变阻器滑片P的位置不变，再将S1拨到a，测出R0两端的电压U0；
④根据串联电路电压的规律，灯的额定电压为U﹣U0，
由欧姆定律可得，定值电阻的电流即灯的额定电流为：I0＝，
则小灯泡正常发光时的电阻：
RL＝＝＝R0；
小灯泡的额定功率：
P额＝（U﹣U0）×．
21、见解析 灯泡短路 0.3 0.75 左 3.8 不可行 灯丝电阻随温度的变化而变化
【解析】
解：（1）测量小灯泡电功率的实验中电流表串联在电路中，如图所示：
（2）闭合开关后，小灯泡不亮，电流表有示数，说明电路是通路，而电压表无示数，所以故障的原因可能是小灯泡短路了；（3）由表格数据知，第3次实验灯泡两端电压为2.5V，由图丙知电流表使用0﹣0.6A量程，分度值0.02A，此时通过灯泡的电流为0.3A，所以灯泡此时的功率：P＝UI＝2.5V×0.3A＝0.75W；灯在额定电压下才正常发光，电压表的示数为2V小于灯的额定电压，应增大灯的电压，由串联电路电压的规律，应减小变阻器分得的电压，根据分压原理，变阻器连入电路中的电阻要减小，即滑片向左移动；直到电压表的示数为3.8V；（4）小明想利用图甲器材探究电流与电压的关系，他的想法不可行，理由是灯丝电阻随温度的变化而变化．
点睛：（1）本实验中电流表和滑动变阻器串联在电路中，根据灯泡正常发光电流确定电流表示数；（2）常见的电路故障有断路与短路，闭合开关后，小灯泡不亮，电流表有示数，说明电路是通路，由电压表无示数分析故障的原因；（3）由表格数据知，第3次实验灯泡两端电压，由图乙读出此时通过灯泡的电流，由P＝UI计算灯泡此时的功率；根据串联电路电压的规律及分压原理确定滑片移动的方向；直到电压表的示数为额定电压；
22、没有校零电压表正负接线柱接反了串联正确D
【解析】
（1）①从图中可以看出，开关断开时指针不在零刻度线处，因此没有校零；
②电流必须从电压表的正接线柱流入，负接线柱流出，因此该电路存在的问题之一为电压表正负接线柱错误。
（2）与电压表负接线柱相连的导线改接L2的右接线柱即可；如图所示
（3）①根据串联电路的特点，如果某处有断路，则整个电路就会不通，而结果是结果L1熄灭，L2却更亮了，所以猜想一不正确，猜想二是正确的；
②导致L1熄灭，说明L1的电流为0；L2更亮，说明通过L2的电流变大；
A、通过L1中的电流变小，则L1会发光，与题意不符，故A错误；
B、L1两端的电压变大，则L1会发光，与题意不符，故B错误；
C、通过L2中的电流变小，则L2会变暗，与题意不符，故C错误；
D、L2两端的电压变大，通过L2的电流变大，L2会变亮，与题意相符，故D正确。
五、计算题（本大题共2小题，共13分）
23、（1）0.5m/s （2）5W （3）16J
【解析】
（1）如图0～4秒内，小车通过的路程是2m，小车的速度： ；
（2）0～4秒内小明对小车做功： ，小明对小车做功的功率：；
（3）如图4～6秒内，小车匀速运动，小明水平推动小车的力等于摩擦力，，4～6秒内，行驶的路程是4m-2m=2m，小明对小车所做的功:.
24、（1）0.14A（2）40.33Ω（3）93.3%（4）
【解析】
（1）保温时通过电热水瓶的电流为：；
（2）电热水瓶的电阻为：；
（3）瓶内水的质量为：m=ρV=1.0×103kg/m3×2×10-3m3=2kg，
瓶内水吸收的热量：Q=cm（t-t0）=4.2×103J/（kg•℃）×2kg×（100℃-20℃）=6.72×105J，消耗的电能：W=P2t=1200W×10×60s=7.2×105J，热水瓶效率： ；
（4）两个电阻串联，一个开关与电阻并联，或者两个电阻并联，一个开关与电阻串联，电路图如下图，其它合理亦可．
六、综合能力题（本大题共3小题，共18分）
25、比热容 B 120
【解析】
（1）汽车发动机用水来冷却，这是因为水的比热容较大，在同样情况下，可以吸收更多的热量；（2）某地常年最低气温为﹣15℃，由于混合液的凝固点比本地常年最低气温低10～15℃，则混合液的凝固点约为﹣30～﹣25℃，由表中数据可知选择40%和90%的防冻液，而混合液中防冻液的含量不宜过高，所以选择40%的防冻液较为合适；（3）混合液沸点与防冻液含量的关系图象如图所示：
由图象可以找出当防冻液的含量达到75%时，混合液的沸点为120℃．
点睛：（1）水的比热容较大，在同样吸放热的情况下，其温度变化相对较小；（2）混合液的凝固点比本地常年最低气温低10～15℃，判断出混合液凝固点的大致范围，再由表中数据找出合适的防冻液．（3）利用描点法作出混合液沸点与防冻液含量的关系图象，由图象可以找出当防冻液的含量达到75%时混合液的沸点；
26、（1）如图所示：（2）=
【解析】
试题分析：（1）沿力FA的方向作出FA的作用线，由支点O作FA作用线的垂线，垂线的长度为FA的力臂．
（2）撤去FA，在B点施加力FB，硬杆仍可以处于水平静止状态，若FB大小等于FA，由杠杆的平衡条件知道FB的力臂LB=LA．
考点：力臂；杠杆的平衡条件
27、（1）电能；化学；一次；（2）串联；（1）b；（4）1．215
【解析】
试题分析：（1）太阳能电池板是把太阳转化成电能，给蓄电池充电时转化为 化学能．太阳能是一次能源；
（2）由于太阳能电池板产生的电压较大，而LED发光二极管是一种半导体器件，它工作电压低（2-4V），所以将它们串联接在电路中；
（1）当开关与a点接触时，LED灯断路，不工作．当开关与b点接触时，LED灯才接入电路正常工作；
（4）当电压为2．5V时，电流为13mA，由P=UI得P1 =U1I1=2．5V×3．31A=3．325W，当电压为1．6V时，电流为933mA，由P=UI得P2=U2I2=1．6V×3．9A=1．24W，增加的电功率P=P2-P1=1．24W-3．325W=1．215W
考点：太阳能的转化；欧姆定律的应用；电功率的计算
型号DSP-19B
电源220V 50Hz
功率
加热时 1200W
保温时 30W
容量2L
电压/V
1
1.5
2.0
2.3
2.5
2.8
3.0
3.3
3.5
3.6
3.7
电流/mA
0
0
0
5
10
60
160
380
690
900
1250
