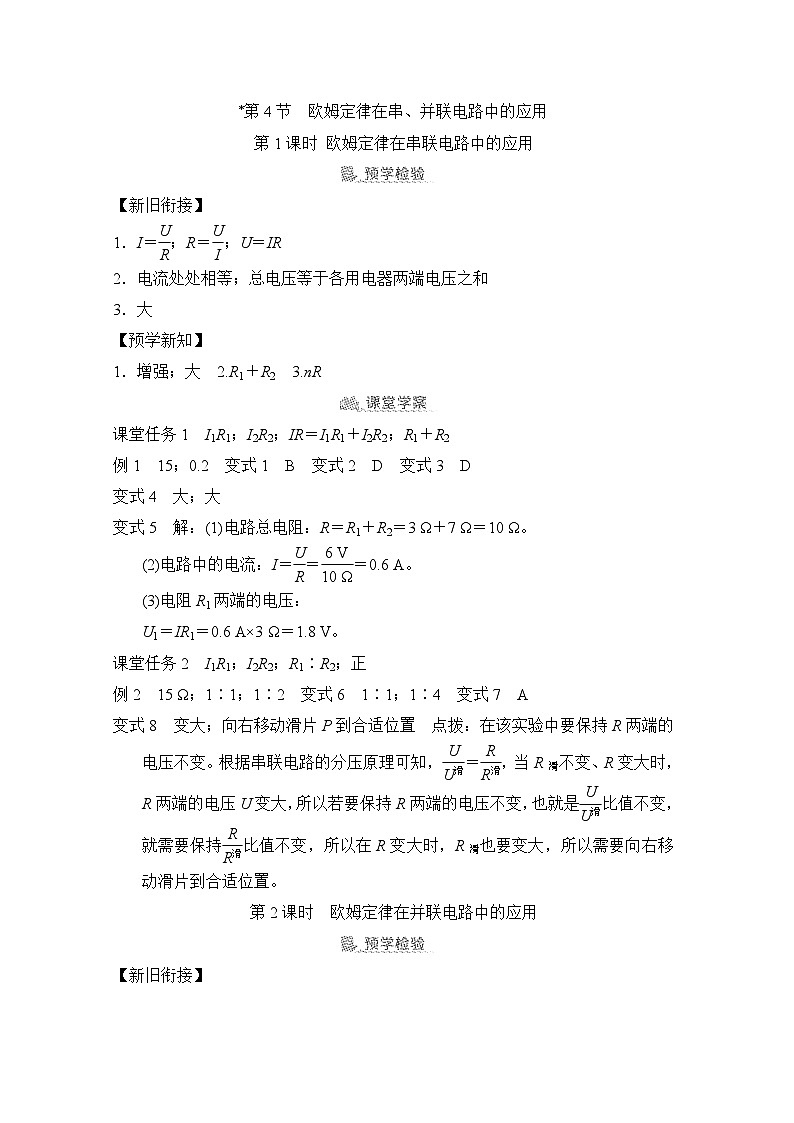

【新旧衔接】
1．I＝eq \f(U,R)；R＝eq \f(U,I)；U＝IR
2．电流处处相等；总电压等于各用电器两端电压之和
3．大
【预学新知】
1．增强；大 2.R1＋R2 3.nR

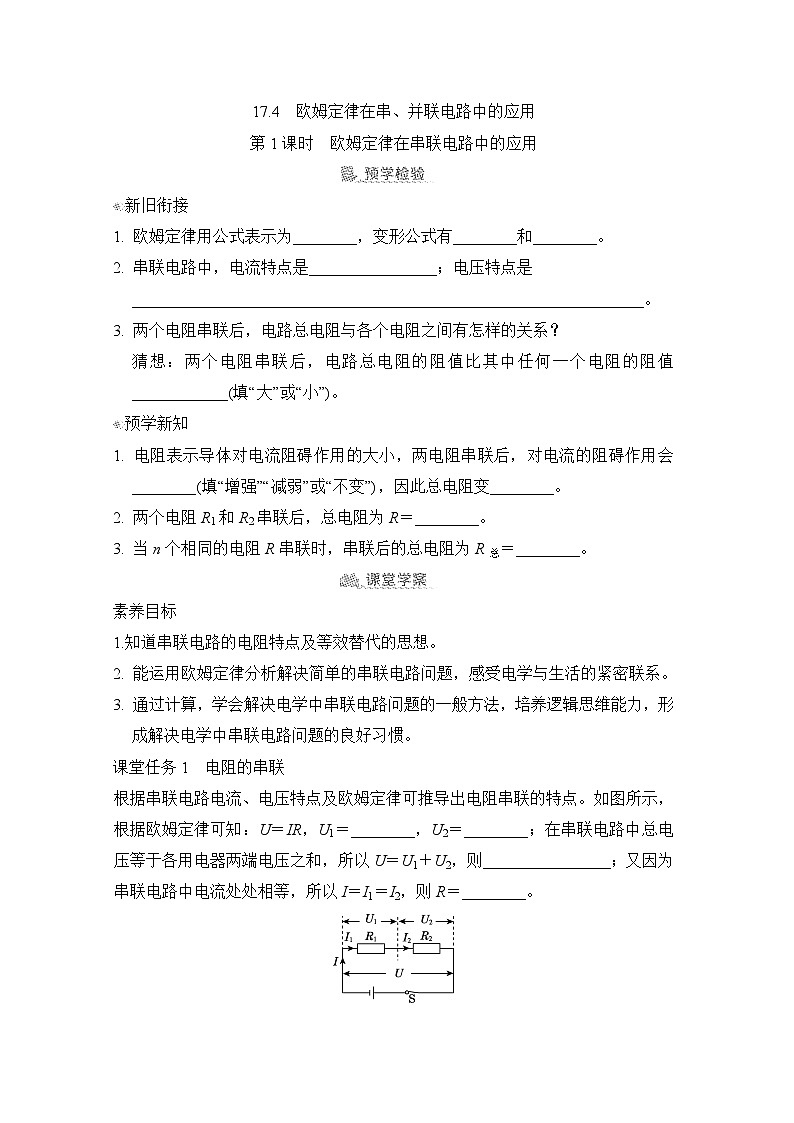

课堂任务1 I1R1；I2R2；IR＝I1R1＋I2R2；R1＋R2

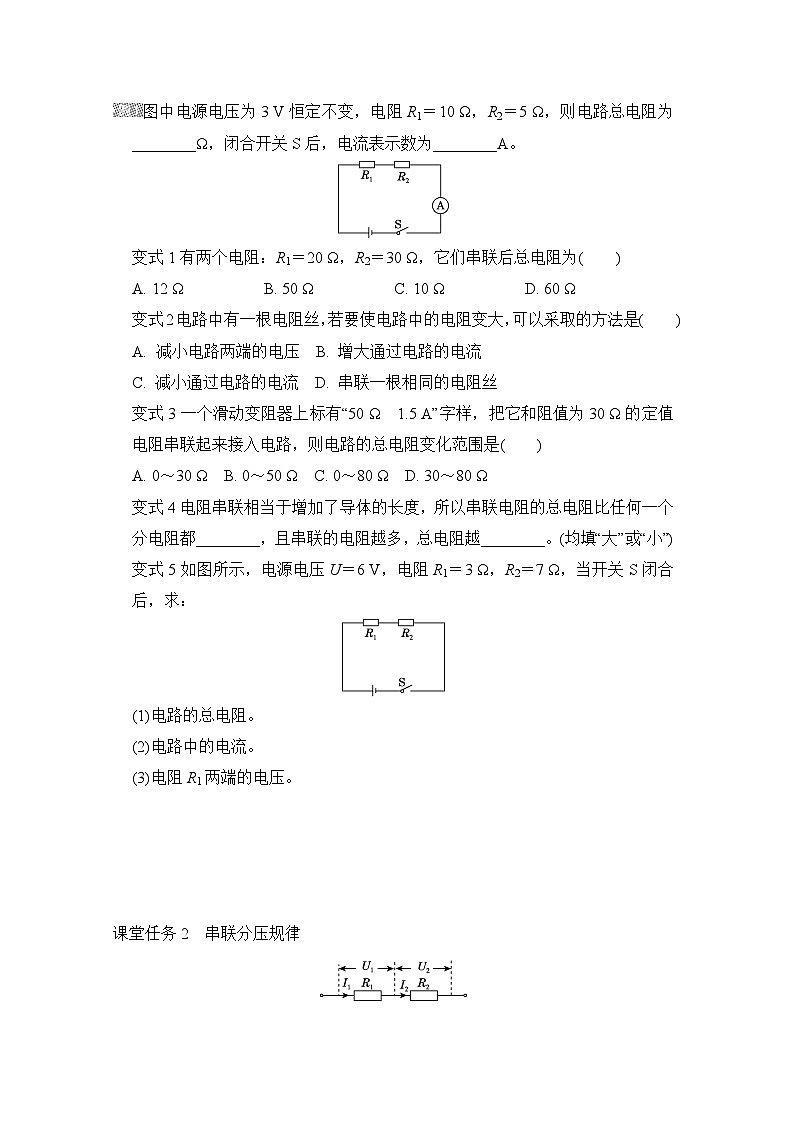

例1 15；0.2 变式1 B 变式2 D 变式3 D
变式4 大；大
变式5 解：(1)电路总电阻：R＝R1＋R2＝3 Ω＋7 Ω＝10 Ω。
(2)电路中的电流：I＝eq \f(U,R)＝eq \f(6 V,10 Ω)＝0.6 A。
(3)电阻R1两端的电压：
U1＝IR1＝0.6 A×3 Ω＝1.8 V。

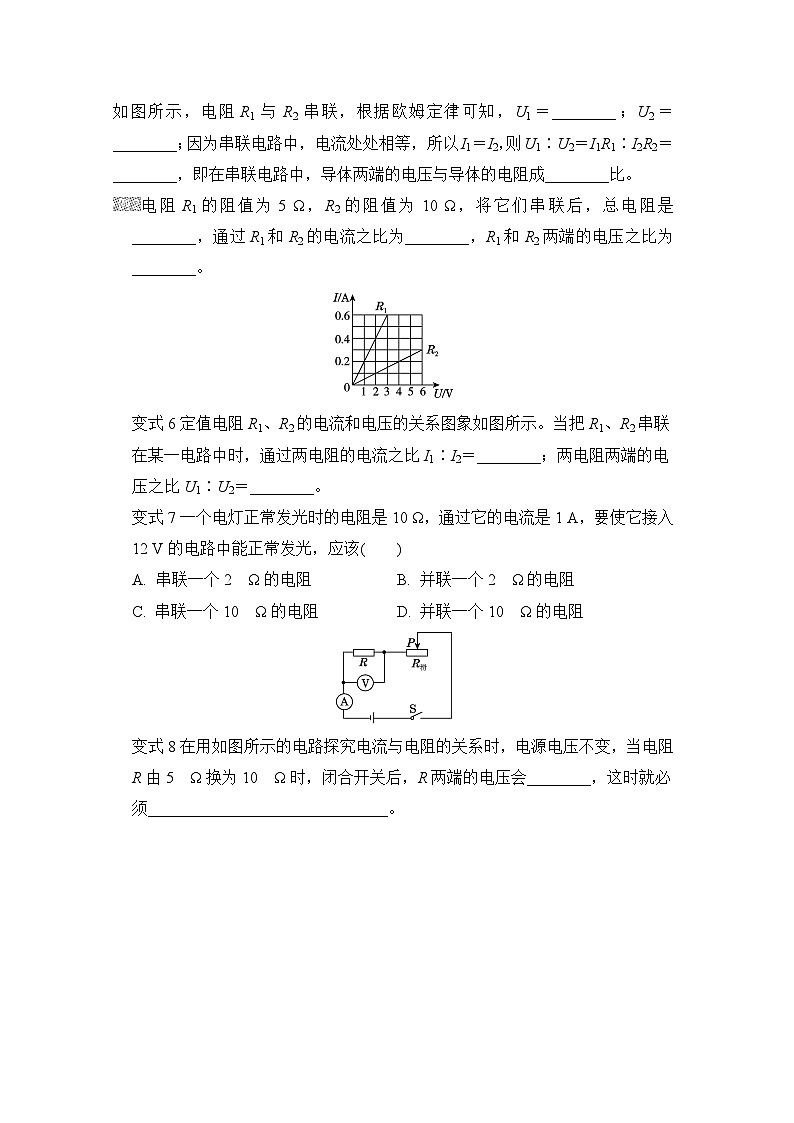

课堂任务2 I1R1；I2R2；R1∶R2；正
例2 15 Ω；1∶1；1∶2 变式6 1∶1；1∶4 变式7 A
变式8 变大；向右移动滑片P到合适位置 点拨：在该实验中要保持R两端的电压不变。根据串联电路的分压原理可知，eq \f(U,U滑)＝eq \f(R,R滑)，当R滑不变、R变大时，R两端的电压U变大，所以若要保持R两端的电压不变，也就是eq \f(U,U滑)比值不变，就需要保持eq \f(R,R滑)比值不变，所以在R变大时，R滑也要变大，所以需要向右移动滑片到合适位置。
第2课时 欧姆定律在并联电路中的应用
【新旧衔接】
1.eq \f(U,R)
2．干路的电流等于各支路电流之和；电源两端电压与各用电器两端电压相等
3．小
【预学新知】
1．减弱；小 2.eq \f(R1R2,R1＋R2) 3.eq \f(R,n) 4.增大
课堂任务1
1.eq \f(U1,R1)；eq \f(U2,R2)；eq \f(U,R)＝eq \f(U1,R1)＋eq \f(U2,R2)；eq \f(1,R1)＋eq \f(1,R2)；eq \f(R1R2,R1＋R2)
2．变大；并；横截面积；变小
例1 D 变式1 A 变式2 B 变式3 B
课堂任务2 I1R1；I2R2；＝；R2∶R1；反
例2 D 变式4 B
课堂任务3 例3 A
变式5 1∶3
变式6 解：(1)开关S1、S2都断开时，R1与R2串联，电源的电压：U＝I(R1＋R2)＝0.2 A×(10 Ω＋20 Ω)＝6 V。
(2)只闭合开关S2时，只有R1连入电路，则电流表的示数：I1＝eq \f(U,R1)＝eq \f(6 V,10 Ω)＝0.6 A。
(3)当开关S1、S2都闭合时，R1与R3并联，通过R1的电流不变，为I1＝0.6 A，
通过R3的电流：I3＝I′－I1＝0.8 A－0.6 A＝0.2 A，则R3的阻值：R3＝eq \f(U,I3)＝eq \f(6 V,0.2 A)＝30 Ω。
