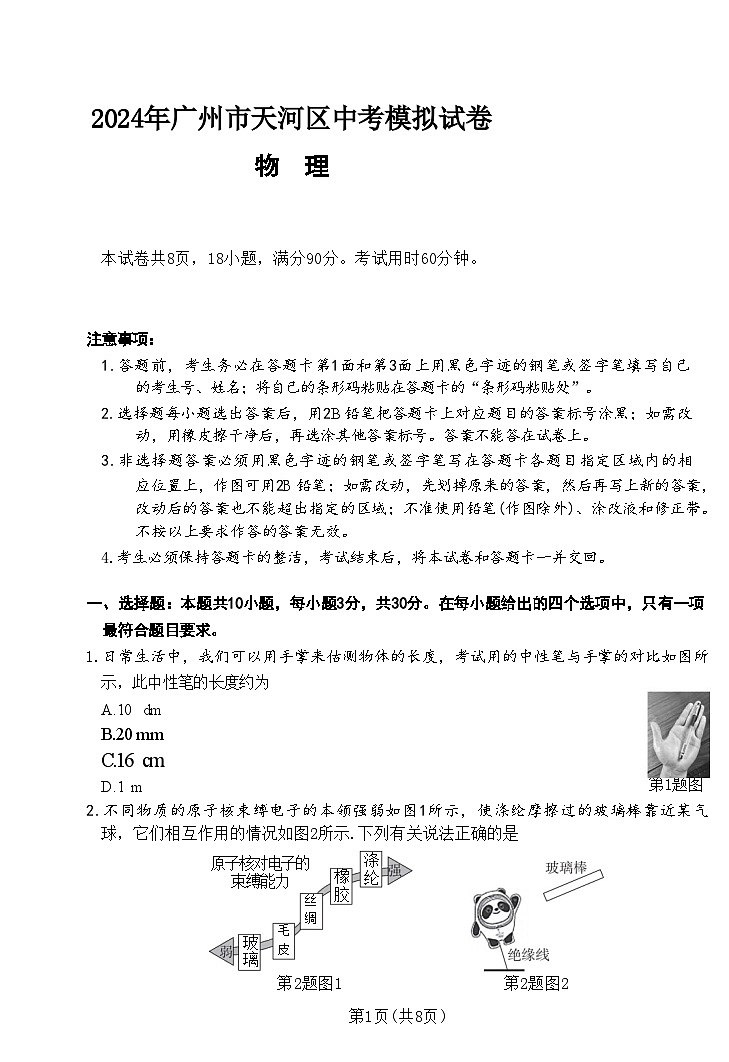

2024年广东省广州市天河区中考物理模拟试卷

这是一份2024年广东省广州市天河区中考物理模拟试卷，共8页。


本试卷共8页，18小题，满分90分。考试用时60分钟。
注意事项：
1.答题前，考生务必在答题卡第1面和第3面上用黑色字迹的钢笔或签字笔填写自己 的考生号、姓名；将自己的条形码粘贴在答题卡的“条形码粘贴处”。
2.选择题每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改 动，用橡皮擦干净后，再选涂其他答案标号。答案不能答在试卷上。
3.非选择题答案必须用黑色字迹的钢笔或签字笔写在答题卡各题目指定区域内的相
应位置上，作图可用2B 铅笔；如需改动，先划掉原来的答案，然后再写上新的答案， 改动后的答案也不能超出指定的区域；不准使用铅笔(作图除外)、涂改液和修正带。 不按以上要求作答的答案无效。
4.考生必须保持答题卡的整洁，考试结束后，将本试卷和答题卡一并交回。
一、选择题：本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项
最符合题目要求。
1.日常生活中，我们可以用手掌来估测物体的长度，考试用的中性笔与手掌的对比如图所
示，此中性笔的长度约为
第1题图
A.10 dm B.20 mm C.16 cm D.1 m
2.不同物质的原子核束缚电子的本领强弱如图1所示，使涤纶摩擦过的玻璃棒靠近某气 球，它们相互作用的情况如图2所示.下列有关说法正确的是
涤 纶
玻 璃
第2题图2
原子核对电子的 束缚能力
第2题图1
橡 胶
毛 皮
丝 绸
第1页(共8页)
A.玻璃棒与涤纶摩擦后带负电
B.摩擦过程电子从玻璃棒转移到涤纶
C.摩擦后的涤纶不带电
D.气球可能不带电
3.如图，甲、乙两个质量相同的小球从相同高度由静止释放，下落点到地面之间的距离用虚 线分成间距相等的几部分.甲球下落过程中经过P、Q两点，乙球经过M、N 两点.忽略空 气阻力，下列说法正确的是
第3题图
A. 甲球在P 点的动能比它在Q 点的动能大
B. 乙球在M点 与N 点时，分别与最高点、最低点的距离相等，故重力势能相等
C. 两球在Q 点 和M 点的机械能相等
D.甲 球 在Q 点的速度小于乙球在N 点的速度
4.电磁波的频率与波长的大致分布如图所示，智能手机使用的第四代移动通信技术(简称 4G) 和第五代移动通信技术(简称5G), 分别使用下表波段的电磁波进行通讯，则以下判 断正确的是
无 线 电 波 红外线可见光紫外线X射线y 射线
第4题图
A. 在真空中，与4G波段电磁波相比，5G波段电磁波的传播速度更大
B. 电磁波传播过程中遇到墙壁能够直接穿透而不发生反射
C. 序号1中5G波段波长比4G波段波长更长
D.在相同时间内5G 波段电磁波传输的信息量更多
第2页(共8页)
序号
4G/×10⁸MHz
5G/×10⁸MHz
使用 波段
1.88~1.90
3.3~3.4
2
2.32~2.37
3.5~3.6
3
2.575~2.635
4.8~5.0
5.如图，在杭州亚运会的迎宾表演中，19位少年使用“水玉琮”敲出激扬的鼓声，以水为礼，
击鼓迎宾.下列说法正确的是
A.鼓手敲击鼓面越快，鼓振动的频率越快
B.用大小不同的力在鼓面上敲打出水花，改变了鼓声的音调
C.敲击鼓面的不同位置可以改变鼓声的音调
第5题图
D.人们能根据声音的响度分辨出竹鼓
6.中国古代的造纸术、指南针、火药、印刷术影响了世界，现代的新四大发明“高铁、支付宝、 共享单车和网购”给人民生活带来了便利.下列说法中正确的是
第6题图1 第6题图2 第6题图3 第6题图4
A. 图1中，高铁站台设置黄色安全线是因为“流体流速越大的位置，压强越小”
B.图2中，支付盒子静止于水平桌面上，它受到的重力和桌面对它的支持力是一对相互 作用力
C. 图3中，共享单车把手上的花纹是为了减小手和把手的摩擦
D. 图4中，快递机器人关闭电源后会很快停下，说明物体的运动需要力来维持
如图，水平放置的两光滑金属导轨与电路连接并置于垂直导轨向里的匀强磁场(磁场 强弱和方向处处相同)中，两根相同的金属棒 AB、CD 与导轨紧密接触且可自由滑动，导轨 足够长，AB、CD及定值电阻的阻值均为R, 其余部分电阻不计.完成7、8题.
7. 固定金属棒AB,把双向开关接到接线柱2,使金属棒CD水平向右运动，此时金属棒AB中 有从A流 向B 的电流，则
A.若使金属棒CD水平向左运动，此时金属棒AB中电流方向不变
B.金属棒AB受到非平衡力的作用
C. 若增大金属棒CD 水平向右的速度，此时金属棒AB中电流大小不变
D.金属棒AB和定值电阻中的电流大小相同
第7、8题图 第3页(共8页)
8.固定金属棒AB,把双向开关接到接线柱3,金属棒CD受到水平向左的磁场力作用，则
A.金属棒AB没有受到磁场力的作用
B.金属棒AB受到水平向左的磁场力作用
C.电流流过金属棒AB 将电能转化为机械能
D. 电流流过金属棒CD将电能全部转化为内能
9.如图，烧杯内盛有水，玻璃试管内盛有如表所示的一种液体，在标准大气压下，若对烧杯 的底部持续加热，最终发现试管内的液体发生沸腾，则试管内盛的液体是
A.酒 精 B. 水
C.煤油
D.酒精或水
第9题图
物质
沸点/℃
酒精
78
水
100
煤油
150
10.图1为一种水下执行海洋环境监测任务的滑翔机，它主要由图2所示的密封舱、非密舱 两部分组成.该滑翔机通过液压泵将油在内、外两个弹性油囊间来回转移，从而实现上 浮和下潜的目的.下列关于该滑翔机的说法正确的是
密封舱
内油囊
外油囊
液压泵
非密舱
第10题图1 第10题图2
A.主要通过改变自重实现上浮或下潜
B.上浮时油从外油囊转移到内油囊
C.悬浮在水中时排开水的重力等于自重
D. 下潜过程中所受水的压强不变
二、非选择题：本题共8小题，共60分。按题目要求作答。
11. (7分)(1)如图1,湖面上方有一个发光点A, 请画出由A点发出，在湖面反射后恰好经 过B 点的光路图，并画出入射光线射入湖面下的折射光线的大致位置.
A ·
·B
第11题图1 第4页(共8页)
(2)如图2,光源M (图中未画出)放在焦距为3 cm 的凸透镜前，0 cm 处为凸透镜光心. a、b、c是M 发出的三条光线经凸透镜折射后的光线，相交于M'.
第11题图2
①c经凸透镜折射前的入射光线 (选填“经过”或“不经过”)凸透镜的焦点；
②请在图2中画出确定光源M的光路图.
12. (5分)如图1,鼠标的左键可看成杠杆OBA(0 为支点),当我们的手指在B 点按下鼠标 左键时，A端向下移动并按压其下方的金属弹片，使电路接通完成操作任务.
第12题图1 第12题图2
(1)请在简图2中画出在B 点按下鼠标左键时所需要的最小动力F₁ 的示意图及其力 臂l₁.
(2)在图2中画出A 端所受阻力F₂ 的示意图.
(3)杠杆OBA是 (选填“省力”或“费力”)杠杆. 13.(8分)如图是甲、乙两个内燃机的能量流向图.
废气带走的
能量E₂
机械损失 的能量E₃
甲内燃机 做有用功的
散热损失 的能量E
燃料完全燃烧 放出的能量E
能量E
第13题图1
废气带走的
能量E₂
机械损失 的能量E
乙内燃机 做有用功的
的能量E₅
第13题图2
燃料完全燃烧 放出的能量E
能量E₄ 散热损失
(1)已知E₁=E₁', 那么补充什么条件能推断甲内燃机效率更低 (填序号).
①E₂>E₂';②E₃E₄';④E₄E₂ '+E₃ '+E₅ '
(2)已知甲内燃机某段时间内效率为40%,由于汽油在汽缸中不完全燃烧，燃烧1 kg汽 油放出的热量为4×10⁷J,汽油的热值为4.6×10⁷J/kg,则：
①完全燃烧1 kg汽油放出 J的热量；
第5页(共8页)
②甲内燃机输出的有用功是 J;
③燃烧过程中，燃料的 能转化为内能.
14. (9分)(1)如图1,两个容器内分别装入质量相等的甲、乙两种液体，测得甲液体的体积 比乙液体大，则甲液体的密度 (选填“大于”“等于”“小于”)乙液体；甲、乙液 体相比，对容器底部压强更大的是 (选填“甲”“乙”“一样大”),判断依据是
甲 乙
第14题图1
第14题图2
第14题图3
(2)如图2,洗脸池排水管设计了U 形“反水弯”,起到隔绝下水道异味的作用.当水不流 动时，“反水弯”两端的水面高度总是 的，其利用了 原理.
(3)图3是小明观察微风掠过教室的窗口，窗帘向外凸出，说明窗户内侧的气压 (选填“大于”“小于”“等于”)窗户外侧气压，其原因是
15. (5分)如图1,用电阻分别为R₁、R₂ 的加热器给质量相同的甲、乙液体加热(c甲温度/℃
100- 甲
80-
60- 乙
40-
20-
乙 0 306090120150 加热时间/s
第15题图1 第15题图2
(1)同一时刻， (选填“甲”“乙”)液体的分子运动更剧烈
(2)小明分析得出：加热相同时间，R₁产生的热量比R₂ 少.你认为小明的说法是否正确? ,你的判断依据是什么?
(3)测得流过R₁ 、R,的电流分别为2 A 、1 A,可以判断R R₂(选填“>”“=” “<”).
第6页(共8页)
第16、17题结合题目要求，涉及计算的，应写出必要的文字说明、公式和重要演算步 骤，只写出最后答案的不能得分；有数值计算的题，演算过程及结果都要在数字的后面写上 正确的单位.
16. (11分)小明将图1中两个小灯泡与其他器材连接成了如图2所示的实物图
小白炽 灯 泡L
红光LED 小灯泡L₂
第16题图1 第16题图2
(1)在方框中画出图2对应的电路图.
(2)闭合开关，L₁、L₂发光，电压表示数为2.0V,电流表A₁示数为0.2 A,电流表A₂示 数为0.06 A.
①干路电流为 A;L₁的阻值为 Ω;
②求L₂的电功率及L₂ 在此状态下持续工作100s 消耗的电能.
(3)将L₂ 换成白光 LED小灯泡，再次闭合开关，L₁ 亮 ，L₂不亮，小明根据L₁ 亮判断L₂ 不可能断路，他的想法正确吗? ,请写出判断依据
17. (9分)如图1、2,用拉力F₁、F₂分别拉着物体M、N 做匀速直线运动，每隔0.1 s记录它 们的位置，sp=0.9 m,sgs=1.2 m,F₁和F₂ 做功的功率均为2.4 W.
第17题图1
第17题图2
第7页(共8页)
(1)求出F₁ 在PQ 段所做的功；
(2)求出F₁ 的大小；
(3)M、N 所受摩擦力分别是ffy, 则f f (选填“>”“=”“<”);
(4)若M、N 动能随时间变化如图3所示，则M 对应的是甲直线还是乙直线?或是无法 判断对应关系? ;随着运动的持续，M的机械能 (选填“变大”“不变” “变小”),请写出判断依据
第17题图3
18. (6分)小明想粗测装满书的书包的质量，提供的实验器材如图所示，请你帮他设计实验
方案，完成测量.
电子秤
(量程0~200 g)
长硬棒
(质量均匀分布)
测力计
(量程0~10 N)
卷 尺 铁架台 轻质细绳
A B C D E F
(1)请写出你所选择的器材 (填字母).
(2)请写出估测学生书包质量的实验过程(可画图表示).
(3)书包质量的表达式是 (用实验过程中测出的物理量表示).
第8页(共8页)
