安徽滁州定远卢桥中学九年级物理二模试卷（含解析）

这是一份安徽滁州定远卢桥中学九年级物理二模试卷（含解析），共21页。试卷主要包含了填空题，选择题，实验题，计算题等内容，欢迎下载使用。

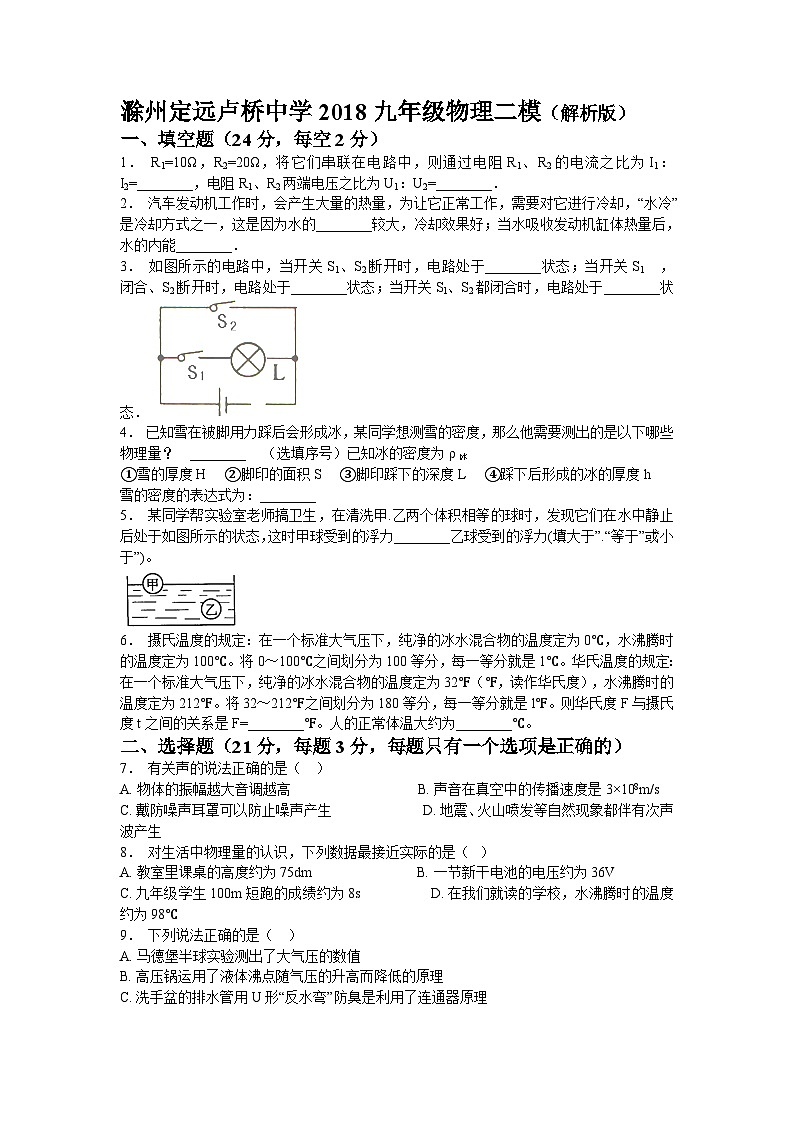

1． R1=10Ω，R2=20Ω，将它们串联在电路中，则通过电阻R1、R2的电流之比为I1：I2=________，电阻R1、R2两端电压之比为U1：U2=________．
2． 汽车发动机工作时，会产生大量的热量，为让它正常工作，需要对它进行冷却，“水冷”是冷却方式之一，这是因为水的________较大，冷却效果好；当水吸收发动机缸体热量后，水的内能________．
3． 如图所示的电路中，当开关S1、S2断开时，电路处于________状态；当开关S1 ， 闭合、S2断开时，电路处于________状态；当开关Sl、S2都闭合时，电路处于________状态．
4． 已知雪在被脚用力踩后会形成冰，某同学想测雪的密度，那么他需要测出的是以下哪些物理量？ ________ （选填序号）已知冰的密度为ρ冰
①雪的厚度H ②脚印的面积S ③脚印踩下的深度L ④踩下后形成的冰的厚度h
雪的密度的表达式为：________
5． 某同学帮实验室老师搞卫生，在清洗甲.乙两个体积相等的球时，发现它们在水中静止后处于如图所示的状态，这时甲球受到的浮力________乙球受到的浮力(填“大于”.“等于”或“小于”)。
6． 摄氏温度的规定：在一个标准大气压下，纯净的冰水混合物的温度定为0℃，水沸腾时的温度定为100℃。将0～100℃之间划分为100等分，每一等分就是1℃。华氏温度的规定：在一个标准大气压下，纯净的冰水混合物的温度定为32℉（℉，读作华氏度），水沸腾时的温度定为212℉。将32～212℉之间划分为180等分，每一等分就是l℉。则华氏度F与摄氏度t之间的关系是F=________℉。人的正常体温大约为________℃。
二、选择题（21分，每题3分，每题只有一个选项是正确的）
7． 有关声的说法正确的是（ ）
A. 物体的振幅越大音调越高 B. 声音在真空中的传播速度是3×108m/s
C. 戴防噪声耳罩可以防止噪声产生 D. 地震、火山喷发等自然现象都伴有次声波产生
8． 对生活中物理量的认识，下列数据最接近实际的是（ ）
A. 教室里课桌的高度约为75dm B. 一节新干电池的电压约为36V
C. 九年级学生100m短跑的成绩约为8s D. 在我们就读的学校，水沸腾时的温度约为98℃
9． 下列说法正确的是（ ）
A. 马德堡半球实验测出了大气压的数值
B. 高压锅运用了液体沸点随气压的升高而降低的原理
C. 洗手盆的排水管用U形“反水弯”防臭是利用了连通器原理
D. 拦河大坝上窄下宽是由于液体压强随深度的增加而减小

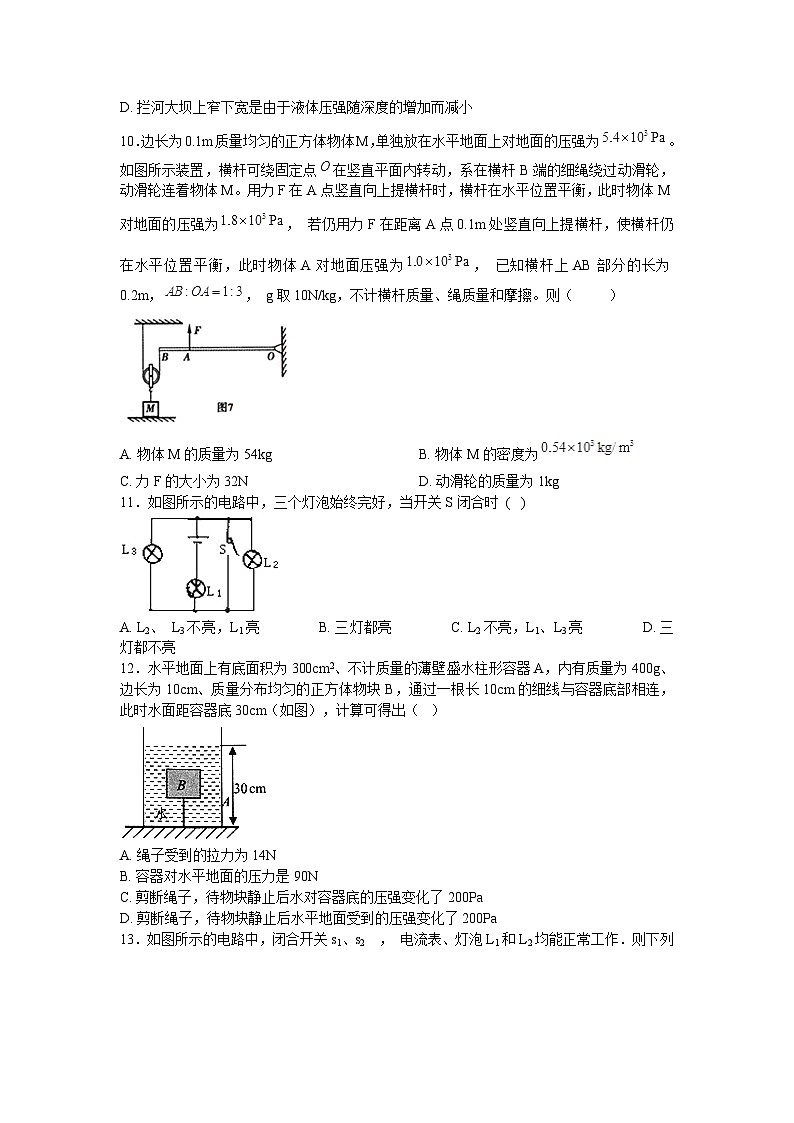

10．边长为0.1m质量均匀的正方体物体M，单独放在水平地面上对地面的压强为。如图所示装置，横杆可绕固定点在竖直平面内转动，系在横杆B端的细绳绕过动滑轮，动滑轮连着物体M。用力F在A点竖直向上提横杆时，横杆在水平位置平衡，此时物体M对地面的压强为， 若仍用力F在距离A点0.1m处竖直向上提横杆，使横杆仍在水平位置平衡，此时物体A对地面压强为， 已知横杆上AB部分的长为0.2m，， g取10N/kg，不计横杆质量、绳质量和摩擦。则（ ）
A. 物体M的质量为54kg B. 物体M的密度为
C. 力F的大小为32N D. 动滑轮的质量为1kg
11．如图所示的电路中，三个灯泡始终完好，当开关S闭合时 ( )
A. L2、 L3不亮，L1亮 B. 三灯都亮 C. L2不亮，L1、L3亮 D. 三灯都不亮
12．水平地面上有底面积为300cm2、不计质量的薄壁盛水柱形容器A，内有质量为400g、边长为10cm、质量分布均匀的正方体物块B，通过一根长10cm的细线与容器底部相连，此时水面距容器底30cm（如图），计算可得出（ ）
A. 绳子受到的拉力为14N
B. 容器对水平地面的压力是90N
C. 剪断绳子，待物块静止后水对容器底的压强变化了200Pa
D. 剪断绳子，待物块静止后水平地面受到的压强变化了200Pa
13．如图所示的电路中，闭合开关s1、s2 ， 电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（ ）
A. 开关s1闭合，s2断开，电源外部电流流向为a→b→c→d
B. 开关s1、s2都闭合，灯泡L1和L2并联
C. 开关s1、s2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D. 闭合s1、s2中任意一个开关，都会有灯泡发光
三、实验题（20分）

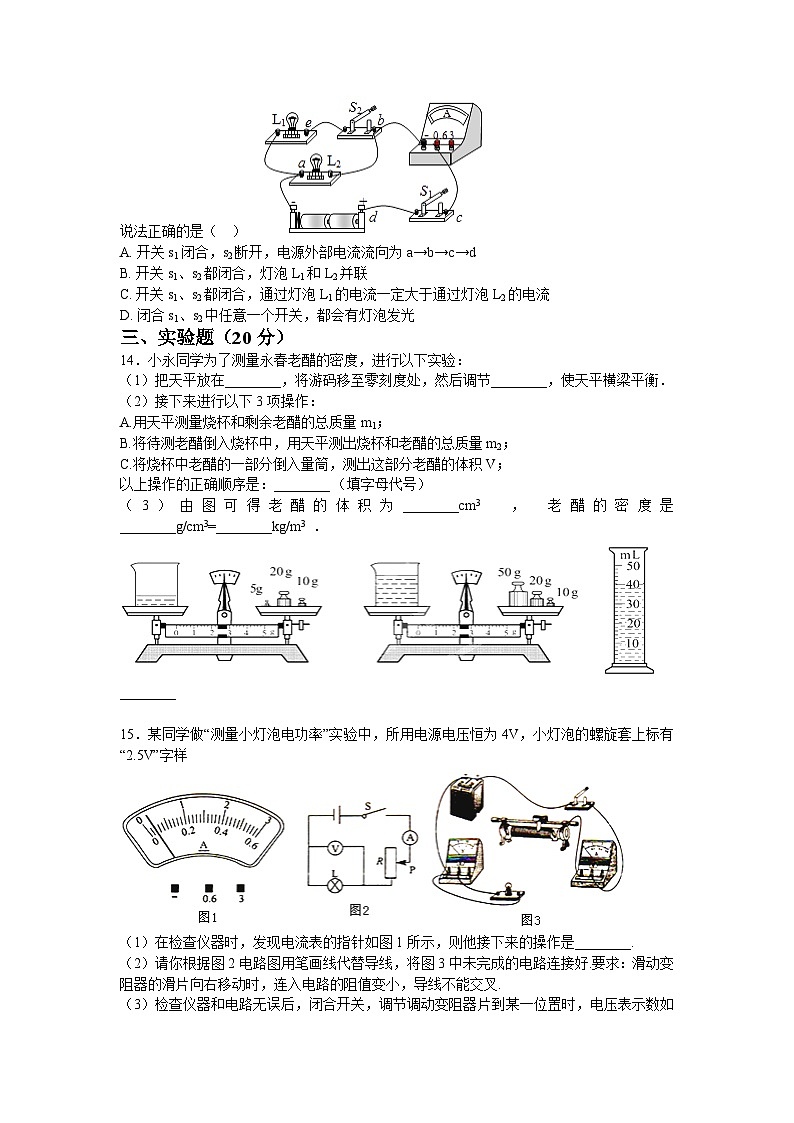

14．小永同学为了测量永春老醋的密度，进行以下实验：
（1）把天平放在________，将游码移至零刻度处，然后调节________，使天平横梁平衡．
（2）接下来进行以下3项操作：
A.用天平测量烧杯和剩余老醋的总质量m1；
B.将待测老醋倒入烧杯中，用天平测出烧杯和老醋的总质量m2；
C.将烧杯中老醋的一部分倒入量筒，测出这部分老醋的体积V；
以上操作的正确顺序是：________ （填字母代号）
（3）由图可得老醋的体积为________cm3 ， 老醋的密度是________g/cm3=________kg/m3 ．
________

15．某同学做“测量小灯泡电功率”实验中，所用电源电压恒为4V，小灯泡的螺旋套上标有“2.5V”字样
（1）在检查仪器时，发现电流表的指针如图1所示，则他接下来的操作是________.
（2）请你根据图2电路图用笔画线代替导线，将图3中未完成的电路连接好.要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉.
（3）检查仪器和电路无误后，闭合开关，调节调动变阻器片到某一位置时，电压表示数如图4所示，现要测定小灯泡的额定功率，应将滑片适当地向________（左/右）移动，同时眼睛应观察________.
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据画出了如图5所示的小灯泡的电流随电压变化的关系图象.由此可知，小灯泡的额定功率为________W，小灯泡灯线形电阻随电压的增大而________（增大/不变/减小）.
（5）完成了上述实验后，小明进一步探究通电直导线周围的磁场分布情况，找来小磁针、铁屑、硬纸板等，做了如图6所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，并找到了判断直导线周围磁场的方法：“用右手握住直导线.让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向.”请你用小明的方法判断如图7中小磁针北极转向________.图8中小磁针北极转向________（两空均选填“纸内”或“纸外”）.
16．在“探究滑轮组的机械效率”时，小明利用两组滑轮组进行了5次测量，用一个动滑轮和一个定滑轮测定前4组数据，用二个动滑轮和二个定滑轮得第5组数据，测得数据如表：
（1）请根据前四组数据，在图甲中画出实验中滑轮组的绕绳方法．
（2）实验中应沿竖直方向________拉动弹簧测力计．
（3）表格中编号①处数据应为________；根据图乙中弹簧测力计可知编号②数据应为________．
（4）由表中第1、2组数据可知，同一滑轮组的机械效率与________无关．
（5）由表中第3、4组数据可知，同一滑轮组的机械效率与摩擦和________有关．
（6）有的同学认为：“机械越省力，它的机械效率越高”．你认为这句话是________的（填“正确”或“错误”）.你是用小明收集的数据中________两组数据对比分析来判断的．
四、计算题（29分）
17．如图所示，有一块边长为10cm的正方体木块漂浮在水面上，其下表面距水面
6cm，取ρ水=1.0×103kg/m3 ， g=10N/kg，求：
（1）水对木块下表面的压强大小；
（2）木块受到的重力大小．
​
18．小华家使用的一台电热淋浴器，铭牌如下表所示。小华给淋浴器加满水，淋浴器上显示的水温为25℃，他将设定温度调为75℃后通电加热，3h后淋浴器达到设定温度自动断电停止了加热。请计算并回答：
（1）加热过程中水箱中的水吸收了多少热量？
（2）电热淋浴器的额定电流多大？
（3）加热过程中电热淋浴器消耗了多少电能？
（4）比较水吸收的热量与电热淋浴器消耗的电能的大小关系，并简要分析其原因。
19．如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：
① 当电路中电流最小时，1min内电流通过电阻R0做的功．
② 为了保证电路安全，滑动变阻器R接入电路的最小阻值.
滁州定远卢桥中学2018九年级物理二模（解析版）（参考答案）
一、填空题
1． 【答案】1：1；1：2
【解析】串联电路的电流规律，欧姆定律的应用
【解析】【解答】解：串联电路中，电流处处相等，故I1：I2=1：1， U1：U2=IR1：IR2=R1：R2=10Ω：20Ω=1：2．
故答案为：1：1；1：2．
【分析】串联电路中，电流处处相等（即电流之比为1：1），电压之比等于电阻之比．
2． 【答案】比热容；增加
【解析】物体内能的改变，水的比热容的特点及应用
【解析】【解答】解：（1）汽车的发动机用水做冷却剂，是因为水的比热容较大，升高相同的温度时，吸收的热量多，冷却效果最好；（2）发动机工作过程中会产生热量，热量传递到水，所以水的内能增加． 故答案为：比热容；增加．
【分析】（1）水的比热容较大，质量相同的水和其它液体相比较，升高相同的温度时，吸收的热量多；吸收或放出相同的热量时，温度变化较小，因此常用来做冷却剂、取暖剂、防冻剂等；（2）改变物体内能有两个方法：做功和热传递．其中做功改变内能本质是机械能与内能的转化，热传递改变内能本质是内能的转移．
3． 【答案】开路；通路；短路
【解析】电路的组成
【解析】【解答】
当开关S1 ， S2都断开时，电路中没有电流，电路处于开路状态；
当开关S1闭合、S2断开时，电路中有电流通过灯泡，处于通路状态；
当开关S1断开S2都闭合时，导线直接连接电源的两端，电路处于短路状态．
故答案为：开路；通路；短路．
【分析】：通路：电路连接好后，闭合开关，处处相通的电路叫做通路；
开路：即断路，开关未闭合，或电线断裂、接头松脱致使路线在某处断开的电路，断路电路中没有电流；
短路：导线不经过任何用电器直接跟电源两端连接的电路．
4． 【答案】①④；ρ雪=
【解析】设计实验测密度
【解析】【解答】解：根据题意，整个过程中雪变成冰时的质量没有发生变化．
根据公式ρ=得m=ρV．
设：人脚印的面积为S，雪的厚度为H，踩下后形成的冰的厚度为h；
则雪的质量为：m雪=ρ雪SH，
冰的质量为：m冰=ρ冰Sh，
则ρ雪SH=ρ冰Sh，
解得ρ雪=．
因为冰的密度已知，所以还需要测量雪的厚度H和踩下后形成的冰的厚度h．
故答案为：①④；ρ雪=
【分析】根据题目给出的信息，当用力将雪踩下后，形成了一定厚度的冰．在整个过程中物质的质量没有发生变化，即先前雪的质量等于冰的质量．
但同时也要掌握密度的计算公式及变形．ρ=、m=ρV．
5． 【答案】小于
【解析】物体的浮沉条件及其应用
【解析】【解答】物体在液体中所受的浮力大小跟液体的密度和排开液体的体积有关。甲.乙两个体积相等的球时，浸入水中时，甲球漂浮，乙球悬浮，则V甲＜V乙 ， 由F浮＝ρ水gV排可知，甲球受到的浮力小于乙球受到的浮力。
【分析】对物体所受浮力的大小，关键是把握其两个影响因素：液体的密度和排开液体的体积,依据就是阿基米德原理.
6． 【答案】1．8t+32；37
【解析】摄氏温度及其计算
【解析】【解答】∵华氏温标规定：1标准大气压下沸水的温度为212华氏度，冰水混合物的温度是32华氏度，中间分为180等分，每一等分代表1华氏度；∴摄氏温差100度等同华氏温差180度；即 ；又知：华氏温度起点为32华氏度等于摄氏温度的0度；所以，华氏温度与摄氏温度之间的关系为：T=1．8t+32；人的正常体温大约为37℃。
【分析】华氏温标跟摄氏温度的最大区别就是分度值不同。
二、选择题
7． 【答案】D
【解析】声速，超声波与次声波，音调、响度与音色的区分，防治噪声的途径
【解析】【解答】响度是由物体的振幅决定的，物体的振幅越大，响度越大，选项A说法不正确；声音在真空中不能传播，光的传播速度是3×108m/s，选项B说法不正确；戴防噪声耳罩可以防止噪声进入人耳，但是不能防止噪声的产生，选项C说法不正确；地震、火山喷发等自然现象都伴有次声波产生，选项D说法正确；故选D。
【分析】掌握响度、声速、噪声以及次声波的相关知识。
8． 【答案】D
【解析】温度，时间的估测，长度的估测，电压
【解析】【解答】解：
A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm=8dm左右．此选项不符合实际；
B、一节干电池两端电压为1.5V．此选项符合实际；
C、九年级学生100m短跑的成绩约为13s左右．此选项不符合实际；
D、液体的沸点与气压有关，如果气压低于一个标准大气压，水可以在98℃时沸腾，此选项符合实际。
故选D 。
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
9． 【答案】C
【解析】沸点及沸点与气压的关系，液体的压强的特点，连通器原理，大气压强的测量方法
【解析】【解答】解：A、最早测出大气压的实验是托里拆利实验，故A错误； B、压强越大，沸点越高，因此高压锅就是利用液体沸点随气压的升高而升高的原理，故B错误；
C、洗手盆的排水管用U形“反水弯”防臭是利用了连通器原理，故C正确；
D、拦河大坝上窄下宽是由于液体压强随深度的增加而增加，故D错误．
故选C．
【分析】（1）最早测出大气压的实验是托里拆利实验；（2）液体沸点随气压的升高而升高；（3）连通器的结构特征是上端开口、底部连通；（4）液体压强随深度的增加而增加．
10．【答案】C
【解析】【分析】A、根据正方体物体的边长，求出物体的底面积，知道压强，求出地面受到的压力，求出物体M的重力，再利用重力公求物体的质量；
B、求出M的体积，利用密度公式求物体M的密度；
CD、当力F作用在A点时，求出地面受到的压力，求出杠杆对动滑轮的拉力，根据杠杆平衡条件列出方程①．
若仍用力F在距离A点0.1m处竖直向上提横杆，使横杆仍在水平位置平衡，物体对地面的压强减小，压力减小，一定是增大了动力臂，所以拉力向左移动了0.1m．根据杠杆平衡条件列出方程②；解方程组得出拉力F和动滑轮的重力．
【解答】
A、S=0.1m×0.1m=0.01m2 ，
物体的重力G=F=pS=5.4×103Pa×0.01m2=54N，
物体的质量
故A错；
B、物体M的密度：
，故B错；
CD、设动滑轮的重力为G动 ，
当在杠杆A端施加F大小的力杠杆平衡时，地面受到的压强为1.8×103Pa，地面受到的压力为F'=p'S=1.8×103Pa×0.01m2=18N，
滑轮对物体的拉力为F1=G-F'=54N-18N=36N，
不计横杆质量、绳质量和摩擦，杠杆B端受到的拉力：
因为AB：OA=1：3，AB=0.2m
所以OA=0.6m，OB=0.8m，
根据杠杆平衡条件得，
FB×OB=F×OA，
即：
（F1+G动)×OB=F×OA，
（36N+G动)×0.8m=F×0.6m-------①
若仍用力F在距离A点0.1m处竖直向上提横杆，使横杆仍在水平位置平衡，物体对地面的压强减小，压力减小，一定是增大了动力臂，所以拉力向左移动了0.1m，
当在杠杆A端施加F大小的力杠杆平衡时，地面受到的压强为1.0×103 Pa，地面受到的压力为F″=p″S=1.0×103 Pa×0.01m2=10N，
滑轮对物体的拉力为F2=G-F″=54N-10N=44N，
杠杆B端受到的拉力：
（F2+G动)
根据杠杆平衡条件得：
FB×OB=F×OA′，
即：
（F2+G动)×OB=F×OA′，
（44N+G动)×0.8m=F×（0.6m+0.1m)-------②
由
得：
G动=12N，F=32N，
所以动滑轮质量m=1.2kg，故C正确、D错误．
故选C．
【点评】本题有三个过程：
第一个过程还未拉杠杆，根据压强公式求出物体的重力；
第二过程，根据压强公式再次求出地面受到的压力，求出滑轮对物体的拉力，根据杠杆平衡条件列出方程；
第三过程，首先判断动力臂大小，然后再根据压强公式求出地面受到的压力，求出滑轮对物体的拉力，根据杠杆平衡条件列出方程；
最后解方程组即可．
11．【答案】A
【解析】电路的三种状态，串联电路和并联电路的辨别
【解析】【分析】解决本题首先要分析清楚电路的连接情况，L1在干路上，L2和L3并联．当开关S闭合时，L2被短路，由于L2和L3并联，所以L3也同时被短路，短路的灯泡不发光，而L1在干路上，不被短路，继续工作．
故选A
【点评】本题容易错选成C，失误在L2被短路时，忘了分析L3也被短路了．并联电路中一个支路用电器被短路，其他支路用电器也同时被短路．
12．【答案】C
【解析】压力及重力与压力的区别，液体压强计算公式的应用，阿基米德原理
【解析】【解答】解：A、木块的重力：G=mBg=0.4kg×10N/kg=4N，
木块浸没在水中，则V排=V木=（10cm）3=1000cm3=1×10﹣3m3 ，
物体浸没时受到的浮力为：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×1×10﹣3m3=10N，
绳子的拉力为：F=F浮﹣G=10N﹣4N=6N，故A错误；
B、容器内水的体积V=Sh=300cm2×30cm=9000cm3=9×10﹣3m3 ，
由ρ= 可得，水的质量m水=ρV=1.0×103kg/m3×9×10﹣3m3=9kg，
因不计质量的薄壁盛水柱形容器，
则容器对水平地面的压力F=G总=（m水+mB）g=（0.4kg+9kg）×10N/kg=94N，故B错误；
C、木块漂浮，F浮′=G=4N；
由F浮=ρ液gV排得，木块漂浮时排开水的体积：V排′= = =4×10﹣4m3；所以液面下降的深度为：△h= = =0.02m；
则△p=ρ水g△h=1.0×103kg/m3×10N/kg×0.02m=200Pa．故C正确；
D、绳子断和断之前，容器对桌面的压力不变，受力面积不变，故剪断绳子，待物块静止后水平地面受到的压强没有变化，故D错误。
故选C。
【分析】（1）物体在水中受到三个力的作用：重力、浮力和绳子的拉力．利用G=mg求出木块的重力，木块浸没在水中，求出木块的体积，即排开水的体积，利用F浮=ρ水gV排计算木块受到的浮力；已知物重和浮力，两者之差就是绳子的拉力；（2）容器对水平地面的压力等于容器、水、木块的重力之和；（3）根据漂浮时浮力与重力的关系得出木块受到的浮力；根据根据F浮=ρ液gV排得出木块排开水的体积，根据V排的变化得出水深度的变化，从而可得压强的变化．（4）绳子断和断之前，容器对桌面的压力不变等于容器重、水重和木块重之和，再利用压强公式分析对地面的压强。本题考查液体压强的计算，浮力的计算，物体的沉浮条件的应用．注意固体压强的计算要利用公式p= ，木块在水中的浮力要利用浮力的公式来计算，木块漂浮时的浮力要利用漂浮的条件来求，因此，解题时选对方法才能起到事半功倍的效果。
13．【答案】B
【解析】电流的方向，串联电路和并联电路的辨别
【解析】【解答】解：A、由电路图可知，开关s1闭合，s2断开，电源外部电流流向为d→c→b→a，故A错误； B、由电路图可知，闭合开关S1和S2 ， L1与L2首首相连、尾尾相连，两灯是并联的，故B正确；
C、开关s1、s2都闭合，L1与L2并联，由于不知道两灯泡的情况，不能判断通过灯泡L1的电流与通过灯泡L2电流的关系，故C错误；
D、开关s1在干路上，控制所有用电器，开关s2控制灯泡L1 ， 故只闭合S1 ， 灯泡L2发光，s1、s2都闭合，两灯泡都发光，只闭合s2的两灯泡都不发光，故D错误．
故选B．
【分析】（1）在电源的外部，电流的方向是从电源的正极经过用电器回到负极；（2）把几个用电器首尾相接，连入电路是串联，串联电路中电流处处相等；
把几个用电器首首相接、尾尾相接，再连入电路，就是并联，并联电路中，干路电流等于各支路电流之和；（3）串联电路电流处处相等，并联电路干路电流等于各支路电流的和；（4）并联电路干路开关控制所有用电器，支路开关控制本支路．
三、实验题
14．【答案】（1）水平桌面上；平衡螺母
（2）BCA
（3）40；1.125；1.125×103
【解析】天平的使用，量筒的使用，液体密度的测量
【解析】【解答】解：（1）首先把天平放在水平桌面上，再调节横梁右端的平衡螺母，直到指针指在分度盘的中线处，表示横梁平衡；故答案为：水平桌面上；平衡螺母．（2）测量液体的密度时，应该首先测量烧杯和老醋的总质量m2 ， 把适量的老醋倒入量筒中，读出其体积V，再测量出烧杯和剩余老醋的质量m1 ．
故答案为：BCA；（3）图C量筒中老醋的体积V=40cm3 ， 图B中烧杯和老醋的总质量m2=82.4g，图A中烧杯和剩余老醋的质量m1=37.4g，量筒中老醋的质量m=82.4g﹣37.4g=45g，所以老醋的密度为ρ= =1.125g/cm3=1.125×103kg/m3故答案为：40；1.125；1.125×103 ．
【分析】（1）首先把天平放在水平桌面上，再调节平衡螺母直到横梁平衡；（2）量筒中醋的质量，应用图B中杯与醋的总质量m2减去图A中杯与剩余醋的质量m1 ． 老醋的密度可用密度的公式计算得出；
15．【答案】（1）调零
（2）如下图所示
（3）左；电压表示数，使电压表示数为2.5V
（4）0.625；增大
（5）纸外；纸内
【解析】探究用电器的电功率实验
【解析】【解答】（1）在使用电仪表之前，应检查仪表是否归零，否则就会在测量时出现较大的误差；
（2）根据题目中的要求，电路的连线如上图所示；
（3）此时通过图示可以看出灯泡额定电压为2.5V，示数已经超过额定电压，原因是滑动变阻器太小，需要把滑动变阻器阻值调大，所以滑片向左移动，同时眼睛观察电压表，直到示数等于额定电压时为止；
（4）额定功率为正常工作时的电功率，小灯泡的额定功率为电压等于额定电压2.5V时的功率，此时电流为0.25A，所以额定功率为0.625W，根据图像可知，随电压增大电阻逐渐变大.
（5）右手握着导线，大拇指指向电流方向，四指环绕的方向即磁场方向，小磁针所在的位置，四指向外即磁场方向向外，小磁针N极所指的方向就是磁场方向，所以消磁针向纸外偏转.图h中，把圆弧行的导线分成很多小段的直导线，用同样的方法判断，发现各段的磁场在中心处都是指向纸面内，所以小磁针N极向纸面内偏转.
故答案为：（1）调零；（2）；（3）左；电压表示数，使电压表示数为2.5V；（4）0.625；增大；（5）纸外；纸内.
【分析】（1）测量小灯泡的电功率实验，需要利用电压表和电流表测量电压和电流，所以要掌握电压表和电流表的使用规则及读数方法，电压表并联、电流表串联，电流从正接线柱流入，负接线柱流出，注意量程的选择；电表在使用前都要注意调零；（2）电路的连接是电学实验题的一个重点内容，除了电流表、电压表的连接外，还要注意滑动变阻器的接法，要一上一下；（3）要测量小灯泡的额定电功率，需使灯泡两端的电压等于额定电压，确定此时的电流，根据P=UI计算便可.
16．【答案】（1）解：见下图：
（2）匀速
（3）66.7%；1.6
（4）重物上升的高度
（5）重物的重力
（6）错误；4、5
【解析】滑轮（组）机械效率的测量实验
【解析】【解答】（1）由前四组数据，根据公式 可以算出n=3，所以滑轮组的绳子是从动滑轮开始的；（2）在实验时，要竖直向上匀速拉动测力计，测出的数值才准确；（3） ；弹簧测力计的示数为1.6N；（4）第1、2组数据中，物体的重力相同，拉力相同，重物上升的高度不同，但机械效率相同，这说明同一滑轮组的机械效率与重物上升的高度无关；（5）3、4组数据中，物体的重力不同，机械效率不同，这说明同一滑轮组的机械效率与摩擦和物体重力有关；（6）第5次实验的机械效率为： ，4、5两组数据对比：5更省力，但机械效率低，所以“机械越省力，它的机械效率越高”这句话是错误的.
故答案为：（1）如上图所示；（2）匀速；（3）66.7%；1.6；（4）重物上升的高度；（5）重物的重力；（6）错误；4、5.
【分析】探究滑轮组的机械效率时，要利用力与移动的距离计算做功的多少，计算机械效率，通过实验数据归纳机械效率的影响因素.
四、计算题
17．【答案】解：（1）木块下表面的深度h=6cm=0.06m；
水对木块下表面的压强：
p=ρgh=1.0×103kg/m3×10N/kg×0.06m=600Pa；
（2）木块浸入水中的体积V排=Sh=L2h=（10cm）2×6cm=600cm3=6×10﹣4m3 ，
木块在水中受到的浮力：
F浮=ρgV排=1.0×103kg/m3×10N/kg×6×10﹣4m3=6N；
由于正方体木块漂浮在水面上，根据物体的漂浮条件可知：
木块受到的重力G=F浮=8N．
答：（1）木块下表面受到的压强为600Pa；
（2）木块受到的重力为6N．
【解析】液体的压强的计算
【解析】【分析】（1）根据已知求出木块下表面的深度，利用p=ρgh求出液体的压强；
（2）求出木块浸入水中的体积，利用F浮=ρgV排求出浮力大小；根据物体的漂浮条件即可判断木块受到的重力．
18．【答案】解：（1）△t=75℃-25℃=50℃
水箱中的水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×60 kg×50℃=1.26×107J
（2）由公式得，电热沐浴器正常工作时的电流：
（3）t=3h=1.08×104s
加热过程中电热沐浴器消耗的电能：W=Pt=1500W×1.08×104s=1.62×107J．
（4）因为W＞Q吸 ， 所以水吸收的热量小于消耗的电能，这是因为有一部分热量散失到空气中了．
【解析】热量的计算，电功的计算，电功与热量的综合计算
【解析】【分析】该题是一道电热综合题，考查的知识涉及热量的计算、电功的计算等，解题的关键是分步思考，个个突破。
19．【答案】①由图R与R0 串联，当滑片在左端最大处时电路总电阻最大，电流最小，此时电路中电流：
I=U/R0+R=6V/10Ω+20Ω=0.2A，
W=UIt=I2 Rt
1min内电流通过电阻R0 做的功：W0 =I2 R0 t=（0.2A）2 ×10Ω×60s=24J
②由题电流表量程为0～0.6A，滑动变阻器R规格为“20Ω 0.5A”，为保证电路安全，电路中最大电流为0.5A，
所以：U/R0+R≤0.5A，即：6V/10Ω+R≤0.5A，解得R≥2Ω，
为保证电路安全，电压表示数（R0 两端电压）不超过3V，
所以：U/R0+R×R0 ≤3V，即：6V/10Ω+R×10Ω≤3V，解得R≥10Ω，
由上可知：为了保证电路安全，滑动变阻器R接入电路的最小阻值为10Ω。
【解析】欧姆定律的应用，电功的计算
【解析】【分析】（1）由图R与R0 串联，当滑片在左端最大处时电路总电阻最大，电流最小，此时电路中电流：I=U/R0+R=6V/10Ω+20Ω=0.2A，W=UIt=I2 Rt1min内电流通过电阻R0 做的功：W0 =I2 R0 t=（0.2A）2 ×10Ω×60s=24J；（2）由题电流表量程为0～0.6A，滑动变阻器R规格为“20Ω 0.5A”，为保证电路安全，电路中最大电流为0.5A，所以：U/R0+R≤0.5A，即：6V/10Ω+R≤0.5A，解得R≥2Ω，
为保证电路安全，电压表示数（R0 两端电压）不超过3V，
所以：U/R0+R×R0 ≤3V，即：6V/10Ω+R×10Ω≤3V，解得R≥10Ω，
由上可知：为了保证电路安全，滑动变阻器R接入电路的最小阻值为10Ω。
