苏科版初中九年级物理专项素养综合练(八)带电表的电路图与实物图的连接课件

这是一份苏科版初中九年级物理专项素养综合练(八)带电表的电路图与实物图的连接课件，共16页。

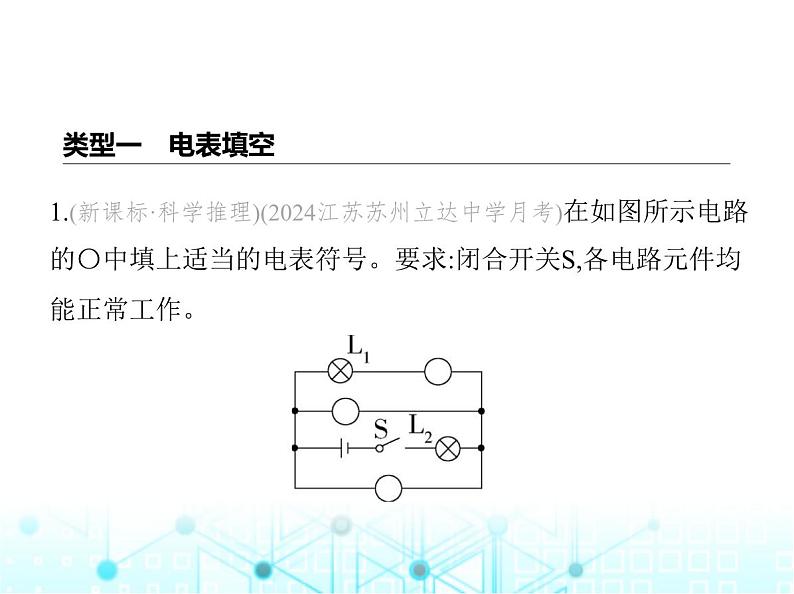

1.(新课标·科学推理)(2024江苏苏州立达中学月考)在如图所示电路的〇中填上适当的电表符号。要求:闭合开关S,各电路元件均能正常工作。

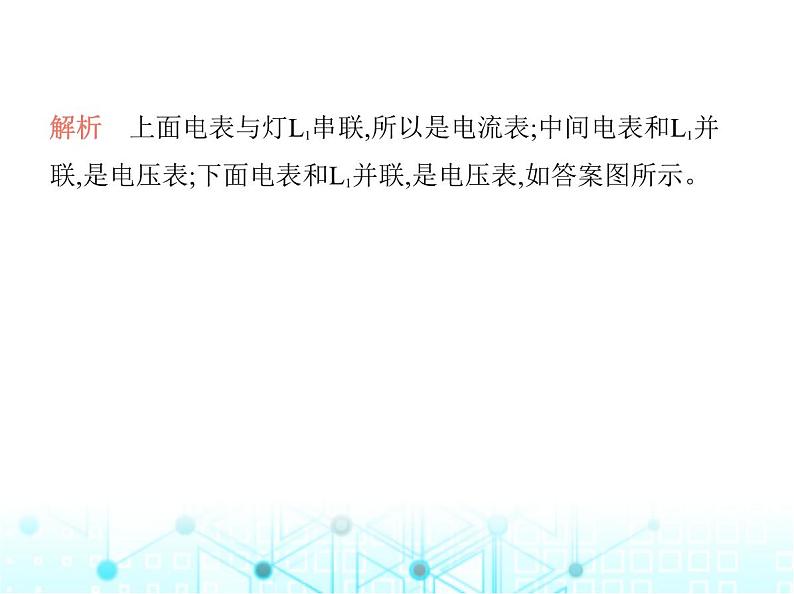

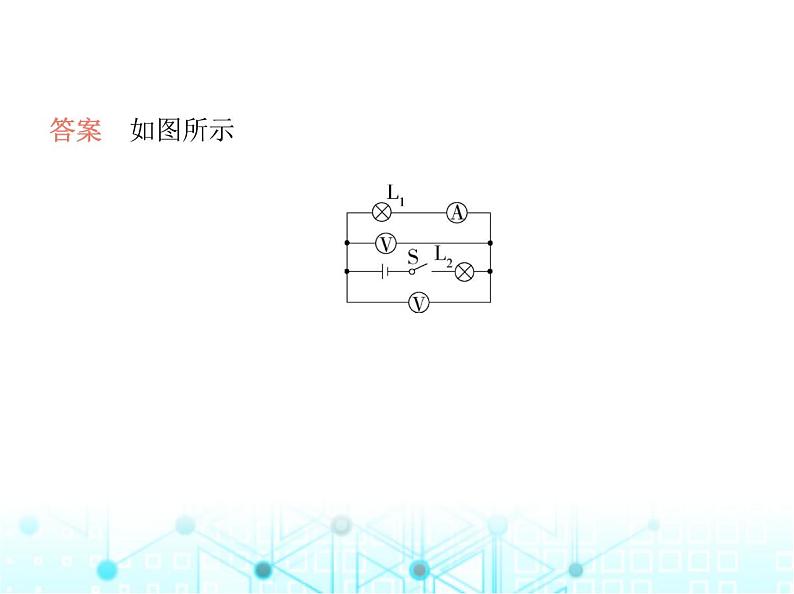

解析　上面电表与灯L1串联,所以是电流表;中间电表和L1并 联,是电压表;下面电表和L1并联,是电压表,如答案图所示。

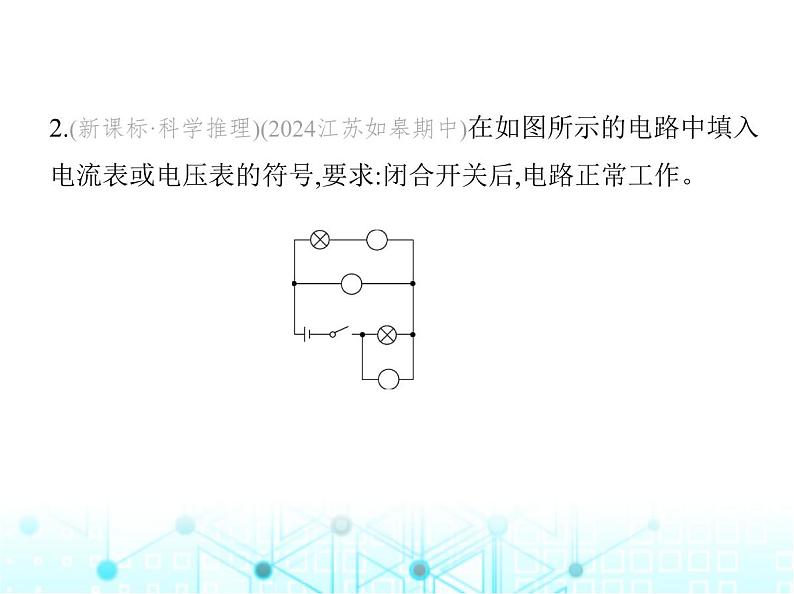

2.(新课标·科学推理)(2024江苏如皋期中)在如图所示的电路中填入电流表或电压表的符号,要求:闭合开关后,电路正常工作。 

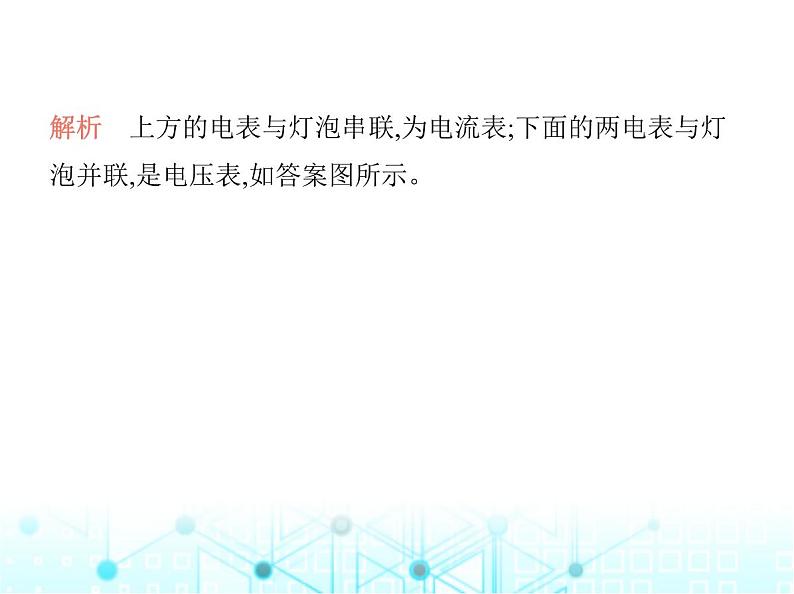

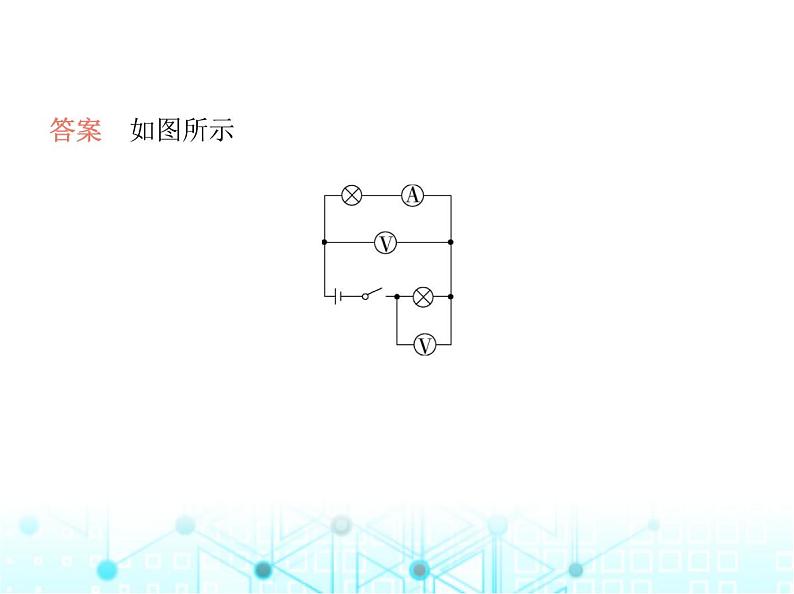

解析　上方的电表与灯泡串联,为电流表;下面的两电表与灯 泡并联,是电压表,如答案图所示。
类型二　根据电路图连接实物图

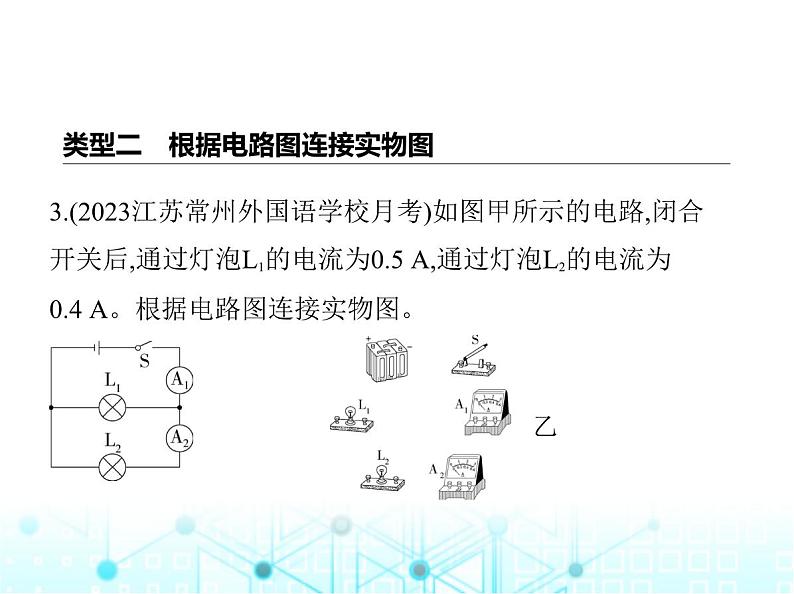

3.(2023江苏常州外国语学校月考)如图甲所示的电路,闭合 开关后,通过灯泡L1的电流为0.5 A,通过灯泡L2的电流为0.4 A。根据电路图连接实物图。 甲
解析　由图甲可知,两灯泡并联,开关S在干路上,电流表A1测 干路电流,电流表A2测通过L2的电流;由于通过灯泡L1的电流 为0.5 A,通过灯泡L2的电流为0.4 A,则电流表A2选0~0.6 A的 量程,干路电流为0.5 A+0.4 A=0.9 A,则电流表A1选0~3 A的 量程。
4.(2023江苏无锡新吴期中)根据电路图连接实物图。  甲
解析　由电路图知,两灯并联,开关S在干路上,电压表测电源 电压,电流表测通过L1的电流;电源由两节干电池组成,电源 电压为3 V,所以电压表选用小量程;由于不知道电路中电流 的大小,因此电流表选用大量程。
类型三　根据实物图画出电路图
5.(2023江苏无锡惠山期中)根据实物图画出电路图。
