知识点1　电压与电压表

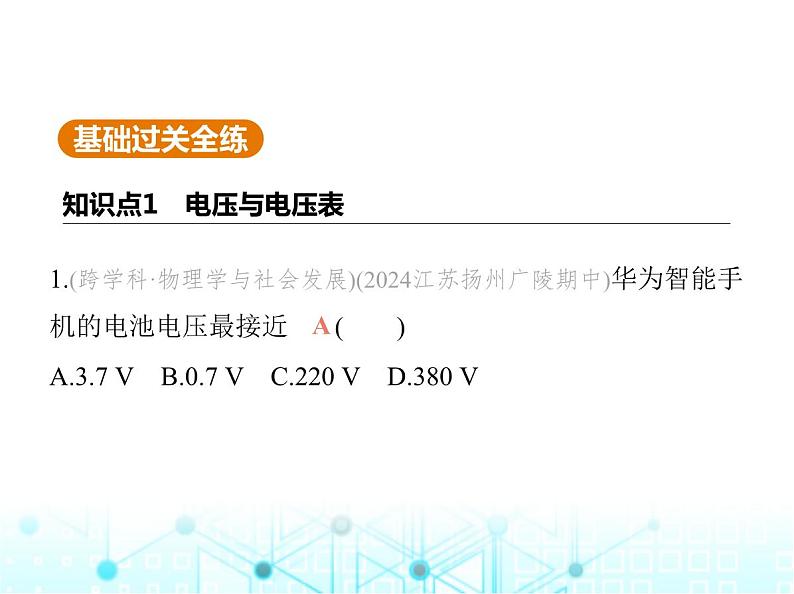

1.(跨学科·物理学与社会发展)(2024江苏扬州广陵期中)华为智能手机的电池电压最接近     (　    )A.3.7 V    B.0.7 V    C.220 V    D.380 V

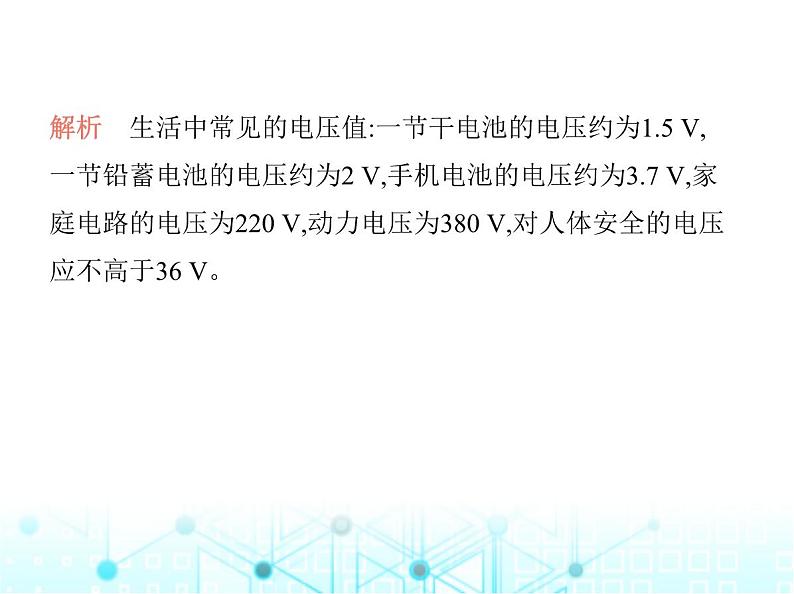

解析　生活中常见的电压值:一节干电池的电压约为1.5 V, 一节铅蓄电池的电压约为2 V,手机电池的电压约为3.7 V,家 庭电路的电压为220 V,动力电压为380 V,对人体安全的电压 应不高于36 V。

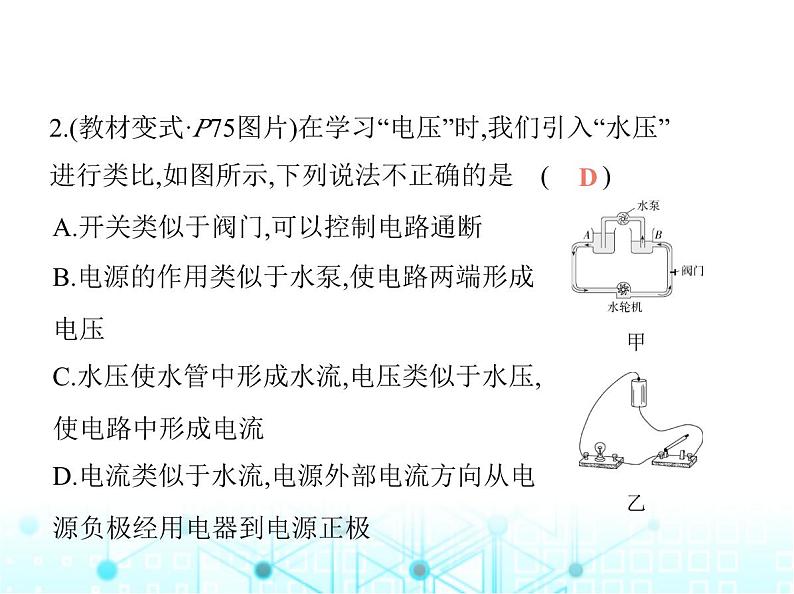

2.(教材变式·P75图片)在学习“电压”时,我们引入“水压” 进行类比,如图所示,下列说法不正确的是  (　    )
A.开关类似于阀门,可以控制电路通断B.电源的作用类似于水泵,使电路两端形成电压C.水压使水管中形成水流,电压类似于水压,使电路中形成电流D.电流类似于水流,电源外部电流方向从电源负极经用电器到电源正极

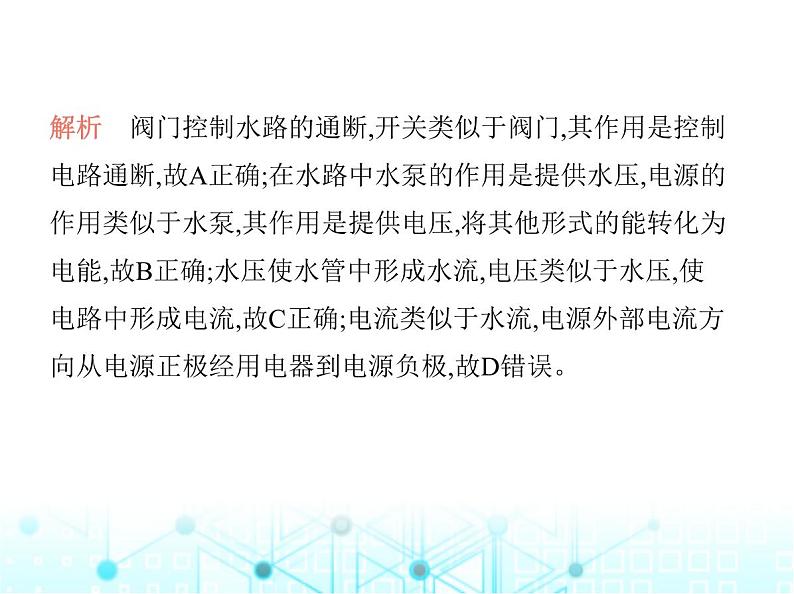

解析　阀门控制水路的通断,开关类似于阀门,其作用是控制 电路通断,故A正确;在水路中水泵的作用是提供水压,电源的 作用类似于水泵,其作用是提供电压,将其他形式的能转化为 电能,故B正确;水压使水管中形成水流,电压类似于水压,使 电路中形成电流,故C正确;电流类似于水流,电源外部电流方 向从电源正极经用电器到电源负极,故D错误。

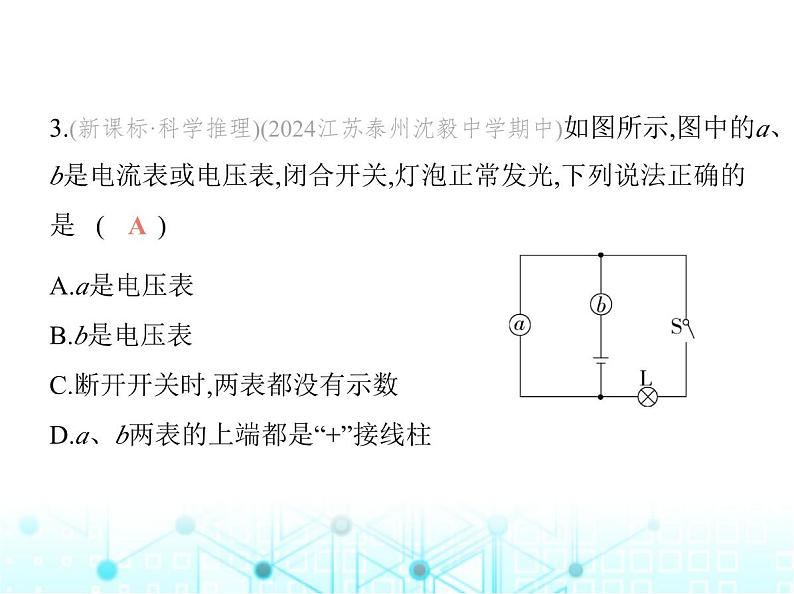

3.(新课标·科学推理)(2024江苏泰州沈毅中学期中)如图所示,图中的a、b是电流表或电压表,闭合开关,灯泡正常发光,下列说法正确的是 (　    )
A.a是电压表B.b是电压表C.断开开关时,两表都没有示数D.a、b两表的上端都是“+”接线柱
解析　由图可知,a并联在电路中,为电压表;b串联在电路中, 为电流表,故A正确,B错误;断开开关时,电流表无示数,电压 表测量电源电压,有示数,故C错误;电流从电表的正接线柱流 入,从负接线柱流出,所以a的上端为正接线柱,b的下端为正 接线柱,故D错误。
4.(新考法·设计实验)(2024江苏无锡湖滨中学期中)在如图所示的电路中,闭合开关S,能用电压表测量L1两端电压的电路是(　    ) A      B  C      D
解析    A中两电灯并联,电压表并联在L1的两端,电压表可测 L1两端的电压,故A符合题意;B、C、D中开关闭合后,两灯串联在电路中,电压表都与L2并联,测L2两端的电压,故不符合题意。
5.(2023江苏徐州铜山期中)小雅同学在做电学实验时,不小 心将电压表和电流表的位置互换了,实验电路如图所示,如果 此时将开关闭合,则(　    ) 
A.电流表和电压表都可能被烧坏B.电流表和电压表都不会被烧坏C.电流表不会被烧坏,电压表可能被烧坏D.电压表不会被烧坏,电流表可能被烧坏
解析　电流表和电压表位置互换后,电压表串联接入电路,测 电源电压;由于电压表电阻很大,因此电路中的电流很小,通 过电流表的电流几乎为零,电流表不会被烧坏;电源电压较 小,约为3 V,电压表也不会被烧坏,故B正确。
6.(2023江苏南京钟英中学月考)如图所示,将A、B两个金属片插入苹果可制成水果电池,用电压表测量水果电池的电压,则该电池的正极是　　    (选填“A”或“B”);若想获得3.6 V的电压,需要把　　    节这样的水果电池串联起来。
