2024届高考物理一轮复习教案第十三章第2讲变压器远距离输电实验：探究变压器原副线圈电压与匝数的关系（粤教版新教材）
展开
这是一份2024届高考物理一轮复习教案第十三章第2讲变压器远距离输电实验：探究变压器原副线圈电压与匝数的关系（粤教版新教材），共17页。
目标要求 1.会用实验探究变压器原、副线圈电压与匝数的关系，体会控制变量法，了解实验误差.2.知道变压器的工作原理，掌握变压器的特点，并能分析、解决实际问题.3.理解远距离输电的原理并会计算线路损失的电压和功率．
考点一 实验：探究变压器原、副线圈电压与匝数的关系
1．实验原理
(1)实验电路图(如图所示)：
(2)实验方法采用控制变量法
①n1、U1一定，研究n2和U2的关系．
②n2、U1一定，研究n1和U2的关系．
2．实验器材
学生电源(低压交流电源，小于12 V)1个、可拆变压器1个、多用电表1个、导线若干．
3．实验过程
(1)保持原线圈的匝数n1和电压U1不变，改变副线圈的匝数n2，研究n2对副线圈电压U2的影响．
①估计被测电压的大致范围，选择多用电表交流电压挡适当量程，若不知道被测电压的大致范围，则应选择交流电压挡的最大量程进行测量．
②组装可拆变压器：把两个线圈穿在铁芯上，闭合铁芯，用交流电压挡测量输入、输出电压．
(2)保持副线圈的匝数n2和原线圈两端的电压U1不变，研究原线圈的匝数对副线圈电压的影响．重复(1)中步骤．
4．数据处理
由数据分析变压器原、副线圈两端电压U1、U2之比与原、副线圈的匝数n1、n2之比的关系．
5．注意事项
(1)在改变学生电源电压、线圈匝数前均要先断开电源开关，再进行操作．
(2)为了人身安全，学生电源的电压不能超过12 V，通电时不能用手接触裸露的导线和接线柱．
(3)为了多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测，大致确定被测电压后再选用适当的挡位进行测量．
例1 在“探究变压器原、副线圈电压和匝数的关系”实验中，可拆变压器如图所示．
(1)本实验要通过改变原、副线圈匝数，探究原、副线圈的电压比与匝数比的关系，实验中需要运用的科学方法是；
A．控制变量法
B．等效替代法
C．整体隔离法
(2)为了减少涡流的影响，铁芯应该选择；
A．整块硅钢铁芯 B．整块不锈钢铁芯
C．绝缘的硅钢片叠成 D．绝缘的铜片叠成
(3)以下给出的器材中，本实验需要用到的有哪些；
(4)下列做法正确的是；
A．为了人身安全，只能使用低压直流电源，所用电压不要超过12 V
B．为了多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测
C．观察两个线圈的导线，发现粗细不同，导线粗的线圈匝数多
D．变压器开始正常工作后，铁芯导电，把电能由原线圈输送到副线圈
(5)在实际实验中将电源接在原线圈的“0”和“800”两个接线柱上，用电表测得副线圈的“0”和“400”两个接线柱之间的电压为3.0 V，则原线圈的输入电压可能为．(填选项前字母)
A．1.5 V B．3.0 V
C．6.0 V D．7.0 V
答案 (1)A (2)C (3)BD (4)B (5)D
解析 (1)本实验要通过改变原、副线圈匝数，探究原、副线圈的电压比与匝数比的关系，实验中需要运用的科学方法是控制变量法，故选A.
(2)变压器铁芯的材料要选择磁性材料，为防止出现涡流，选择用绝缘的硅钢片叠成的铁芯，故C正确，A、B、D错误．
(3)实验中需要交流电源和交流电压表，不需要干电池和直流电压表，故选B、D.
(4)变压器改变的是交流电压，因此为了人身安全，只能使用低压交流电源，所用电压不能超过12 V，若用直流电源，变压器不能工作，故A错误；使用多用电表测电压时，先用最大量程挡试测，再选用恰当的挡位进行测量，故B正确；观察两个线圈的导线，发现粗细不同，由变压器工作原理知eq \f(I1,I2)＝eq \f(n2,n1)，可知匝数少的电流大，则导线越粗，即导线粗的线圈匝数少，故C错误；变压器的工作原理是电磁感应现象，若不计各种损耗，在原线圈上将电能转化成磁场能，在副线圈上将磁场能转化成电能，铁芯起到“传递”磁场能的作用，不是铁芯导电，传输电能，故D错误．
(5)若是理想变压器，则由变压器原、副线圈电压与匝数的关系有eq \f(U1,U2)＝eq \f(n1,n2)，若变压器的原线圈接“0”和“800”两个接线柱，副线圈接“0”和“400”两个接线柱，可知原、副线圈的匝数比为2∶1，副线圈的电压为3 V，则原线圈的电压为U1＝2×3 V＝6 V，考虑到不是理想变压器，有漏磁等现象，则原线圈所接的电源电压大于6 V，可能为7 V，故D正确．
考点二 理想变压器的原理及应用
1．构造和原理
(1)构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的．
(2)原理：电磁感应的互感现象．
2．基本关系式
(1)功率关系：P入＝P出．
(2)电压关系：eq \f(U1,U2)＝eq \f(n1,n2).
(3)电流关系：只有一个副线圈时eq \f(I1,I2)＝eq \f(n2,n1).
(4)频率关系：f出＝f入．
1．变压器只对交变电流起作用，对恒定电流不起作用．( √ )
2．变压器不但能改变交变电流的电压，还能改变交变电流的频率．( × )
3．在任何情况下，理想变压器均满足eq \f(U1,U2)＝eq \f(n1,n2)、eq \f(I1,I2)＝eq \f(n2,n1)、P入＝P出．( × )
1．理想变压器的制约关系
2.含有多个副线圈的变压器
计算具有两个或两个以上副线圈的变压器问题时，需注意三个关系：
电压关系：eq \f(U1,n1)＝eq \f(U2,n2)＝eq \f(U3,n3)＝…＝eq \f(Un,nn)
功率关系：P1＝P2＋P3＋P4＋…＋Pn
电流关系：n1I1＝n2I2＋n3I3＋n4I4＋…＋nnIn
考向1 变压器基本物理量的分析与计算
例2 (2022·山东卷·4)如图所示的变压器，输入电压为220 V，可输出12 V、18 V、30 V电压，匝数为n1的原线圈中电压随时间变化为u＝Umcs (100πt)．单匝线圈绕过铁芯连接交流电压表，电压表的示数为0.1 V．将阻值为12 Ω的电阻R接在BC两端时，功率为12 W．下列说法正确的是( )
A．n1为1 100匝，Um为220 V
B．BC间线圈匝数为120匝，流过R的电流为1.4 A
C．若将R接在AB两端，R两端的电压为18 V，频率为100 Hz
D．若将R接在AC两端，流过R的电流为2.5 A，周期为0.02 s
答案 D
解析 变压器的输入电压为220 V，原线圈的交流电的电压与时间成余弦函数关系，故输入交流电压的最大值为220eq \r(2) V，根据理想变压器原线圈与单匝线圈的匝数比为eq \f(n1,1)＝eq \f(220 V,0.1 V)，解得原线圈为2 200匝，A错误；根据题图可知，当原线圈输入电压为220 V时，BC间的电压为UBC＝eq \r(PR)＝12 V，故BC间的线圈与单匝线圈匝数关系有eq \f(nBC,1)＝eq \f(12 V,0.1 V)，则BC间的线圈匝数为120匝，流过R的电流为IBC＝eq \f(P,UBC)＝eq \f(12 W,12 V)＝1 A，B错误；若将R接在AB两端，根据题图可知，当原线圈输入电压为220 V时，AB间的电压应该为18 V，根据交流电原线圈电压的表达式可知，交流电的角速度为100π rad/s，故交流电的频率为f＝eq \f(1,T)＝eq \f(ω,2π)＝50 Hz，C错误；若将R接在AC两端，根据题图可知，当原线圈输入电压为220 V时，AC间的电压应该为30 V，根据欧姆定律可知，流过电阻R的电流为IAC＝eq \f(UAC,R)＝eq \f(30,12) A＝2.5 A，交流电的周期为T＝eq \f(2π,ω)＝0.02 s，D正确．
例3 (2022·北京卷·4)某理想变压器的原线圈接在220 V的正弦交流电源上，副线圈输出电压为22 000 V，输出电流为300 mA.该变压器( )
A．原、副线圈的匝数之比为100∶1
B．输入电流为30 A
C．输入电流的最大值为15eq \r(2) A
D．原、副线圈交流电的频率之比为1∶100
答案 B
解析 原、副线圈的匝数之比为eq \f(n1,n2)＝eq \f(U1,U2)＝eq \f(220,22 000)＝eq \f(1,100)，故A错误；根据eq \f(n1,n2)＝eq \f(I2,I1)可得输入电流为I1＝eq \f(n2,n1)I2＝100×300×10－3 A＝30 A，故B正确；输入电流的最大值为Im＝eq \r(2)I1＝30eq \r(2) A，故C错误；变压器不会改变交流电的频率，故原、副线圈交流电的频率之比为1∶1，故D错误．
考向2 原线圈接入用电器的变压器问题分析
例4 (多选)(2023·广东潮州市模拟)如图所示，变压器为理想变压器，原、副线圈的匝数比为2∶1，原线圈的输入端接有正弦交变电流．已知L1、L2、L3是相同的电灯且灯丝的电阻不随温度变化，灯丝不会被烧断．下列说法正确的是( )
A．L1、L2中的电流之比为1∶2
B．L1、L2中的电流之比为1∶1
C．L1两端的电压与原线圈两端的电压之比为2∶1
D．L1两端的电压与原线圈两端的电压之比为1∶2
答案 BD
解析 原、副线圈的匝数比为2∶1，则原、副线圈中的电流之比为1∶2，由于L2与L3并联，因此L1、L2中的电流之比I1∶I2＝1∶1，选项A错误，B正确；原、副线圈的匝数比为2∶1，则原、副线圈两端的电压之比为2∶1，设电灯的电阻为R，因此原线圈两端的电压U＝2I2R，L1两端的电压U1＝I1R，结合I1∶I2＝1∶1，解得eq \f(U1,U)＝eq \f(1,2)，选项C错误，D正确．
考点三 理想变压器的动态分析
1．匝数比不变的分析思路
(1)U1不变，根据eq \f(U1,U2)＝eq \f(n1,n2)，输入电压U1决定输出电压U2，不论负载电阻R如何变化，U2不变．
(2)当负载电阻发生变化时，I2变化，输出电流I2决定输入电流I1，故I1发生变化．
(3)I2变化引起P2变化，而P1＝P2，故P1发生变化．
2．负载电阻不变的分析思路
(1)U1不变，eq \f(n1,n2)发生变化时，U2变化．
(2)R不变，U2变化时，I2发生变化．
(3)根据P2＝eq \f(U22,R)，P2发生变化，再根据P1＝P2，故P1变化，P1＝U1I1，U1不变，故I1发生变化．
1．变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小．( × )
2．原线圈所加电压恒定，当原线圈的匝数增加时，副线圈两端电压增大．( × )
3．变压器副线圈接入负载越多，原线圈的输入电流越小．( × )
考向1 理想变压器匝数不变问题的分析和计算
例5 (2021·湖北卷·6)如图所示，理想变压器原线圈接入电压恒定的正弦交流电，副线圈接入最大阻值为2R的滑动变阻器和阻值为R的定值电阻．在变阻器滑片从a端向b端缓慢移动的过程中( )
A．电流表A1示数减小
B．电流表A2示数增大
C．原线圈输入功率先增大后减小
D．定值电阻R消耗的功率先减小后增大
答案 A
解析 由于原线圈所接电压恒定，匝数比恒定，故变压器副线圈的输出电压恒定，滑动变阻器的滑片从a端向b端缓慢移动的过程中，由数学知识可知，变压器副线圈所接的电阻值逐渐增大，则由欧姆定律得I2＝eq \f(U2,R副)，可知副线圈的电流逐渐减小，由eq \f(n1,n2)＝eq \f(I2,I1)，可知变压器原线圈的电流I1也逐渐减小，故A正确，B错误；原线圈的输入功率为P入＝U1I1，由于I1逐渐减小，则原线圈的输入功率逐渐减小，故C错误；滑片从a端向b端滑动时，副线圈干路电流减小，滑动变阻器右半部分和R并联总电阻减小，则并联部分分压减小，由PR＝eq \f(U2,R)知，定值电阻R消耗的功率减小，故D错误．
考向2 理想变压器负载不变问题的分析和计算
例6 (2023·广东省八校联考)如图所示，原、副线圈匝数比为100∶1的理想变压器，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1＝310sin 314t(V)，则( )
A．当单刀双掷开关与a连接时，电压表的示数为3.1 V
B．副线圈两端的电压频率为50 Hz
C．当单刀双掷开关由a扳向b时，原线圈输入功率变小
D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小
答案 B
解析 由eq \f(U1,U2)＝eq \f(n1,n2)，得U2＝eq \f(U1n2,n1)，因U1＝eq \f(310,\r(2)) V，所以U2＝eq \f(310,\r(2))×eq \f(1,100) V≈2.2 V，A错误；由瞬时值表达式可得ω＝314 rad/s，则频率f＝eq \f(ω,2π)＝eq \f(314,2π) Hz＝50 Hz，B正确；当单刀双掷开关由a扳向b时，n1减小，则U2增大，电压表示数变大，I2＝eq \f(U2,R)增大，副线圈的输出功率P出＝U2I2增大，原线圈的输入功率增大，C、D错误．
考点四 远距离输电
如图所示，若发电站输出电功率为P，输电电压为U，用户得到的电功率为P′，用户端的电压为U′，输电电流为I，输电线总电阻为R.
1．输电电流
I＝eq \f(P,U)＝eq \f(U－U′,R).
2．电压损失
(1)ΔU＝U－U′；(2)ΔU＝IR.
3．功率损失
(1)ΔP＝P－P′＝ΔU·I；
(2)ΔP＝I2R＝(eq \f(P,U))2R
4．降低输电损耗的两个途径
(1)减小输电线的电阻R.由R＝ρeq \f(l,S)知，可加大导线的横截面积、采用电阻率小的材料做导线．
(2)减小输电导线中的电流．在输电功率一定的情况下，根据P＝UI，要减小电流，必须提高输电电压．
1．增大输电导线的横截面积有利于减少输电过程中的电能损失．( √ )
2．高压输电是通过减小输电电流来减少电路的热损耗．( √ )
3．若发电站输出功率为P，输电电压为U，输电线总电阻为R，如图所示，则输电线上损失的功率为P损＝eq \f(U2,R).( × )
1．理清输电电路图的三个回路(如图)
(1)在电源回路中，P发电机＝U1I1＝P1.
(2)在输送回路中，I2＝I线＝I3，U2＝ΔU＋U3，ΔU＝I2R线，ΔP＝I22R线．
(3)在用户回路中，P4＝U4I4＝P用户．
2．抓住两组关联式
(1)理想的升压变压器联系着电源回路和输送回路，由理想变压器原理可得：eq \f(U1,U2)＝eq \f(n1,n2)，eq \f(I1,I2)＝eq \f(n2,n1)，P1＝P2.
(2)理想的降压变压器联系着输送回路和用户回路，由理想变压器原理可得：eq \f(U3,U4)＝eq \f(n3,n4)，eq \f(I3,I4)＝eq \f(n4,n3)，P3＝P4.
3．掌握一个守恒观念
功率关系：P2＝ΔP＋P3，其中ΔP＝ΔU·I线＝I线2R线＝eq \f(ΔU2,R线).
例7 如图所示为远距离交流输电的简化电路图．发电厂的输出电压为U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1，其末端间的电压为U1，在输电线与用户间连有一理想变压器，流入用户端的电流为I2，则( )
A．用户端的电压为eq \f(I1U1,I2)
B．输电线上损失的电压为U
C．理想变压器的输入功率为I12r
D．输电线路上损失的电功率为I1U
答案 A
解析 因为P入＝P出，所以U1I1＝U2I2，即U2＝eq \f(U1I1,I2)，选项A正确；输电线上损失的电压为U线＝U－U1，选项B错误；理想变压器的输入功率P入＝I1U1，输电线路上损失的电功率P损＝I12r＝I1(U－U1)，选项C、D错误．
例8 (2023·广东汕头市潮阳区阶段检测)如图为远距离输电示意图，升压变压器和降压变压器均为理想变压器，R为输电线的等效电阻．保持交流发电机输出电压不变，若电压表示数变小，下列判断正确的是( )
A．电流表示数变小
B．降压变压器原、副线圈两端的电压之比变小
C．升压变压器输出电压变小
D．输电线损失的功率变大
答案 D
解析 电压表示数变小，说明降压变压器的副线圈电压减小，则原线圈电压减小，因保持交流发电机输出电压不变，则升压变压器的原线圈电压不变，副线圈电压不变，可知导线上的电压损失变大，即导线上的电流变大，输电线损失的功率变大，电流表的示数变大，选项A错误，D正确；降压变压器原、副线圈两端的电压之比等于匝数之比，则降压变压器原、副线圈两端的电压之比不变，选项B错误；升压变压器输出电压由匝数比和输入电压决定，则升压变压器输出电压不变，选项C错误．
课时精练
1．(2020·江苏卷·2)电流互感器是一种测量电路中电流的变压器，工作原理如图所示．其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上．则电流互感器( )
A．是一种降压变压器
B．能测量直流电路的电流
C．原、副线圈电流的频率不同
D．副线圈的电流小于原线圈的电流
答案 D
解析 电流互感器原线圈匝数少，副线圈匝数多，是一种升压变压器，故A错误；变压器的原理是电磁感应，故它不能测量直流电路的电流，故B错误；变压器不改变交变电流的频率，故C错误；变压器的电流与匝数成反比，因此副线圈的电流小于原线圈的电流，故D正确．
2．(多选)(2020·全国卷Ⅱ·19)特高压输电可使输送中的电能损耗和电压损失大幅降低．我国已成功掌握并实际应用了特高压输电技术．假设从A处采用550 kV的超高压向B处输电，输电线上损耗的电功率为ΔP，到达B处时电压下降了ΔU.在保持A处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电．输电线上损耗的电功率变为ΔP′，到达B处时电压下降了ΔU′.不考虑其他因素的影响，则( )
A．ΔP′＝eq \f(1,4)ΔPB．ΔP′＝eq \f(1,2)ΔP
C．ΔU′＝eq \f(1,4)ΔUD．ΔU′＝eq \f(1,2)ΔU
答案 AD
解析 由输电电流I＝eq \f(P,U)知，输送的电功率不变，输电电压加倍，输电电流变为原来的eq \f(1,2)，损耗的电功率ΔP＝I2r，故输电电压加倍，损耗的电功率变为原来的eq \f(1,4)，即ΔP′＝eq \f(1,4)ΔP；输电线上损失电压为ΔU＝Ir，则输电电压加倍，损失电压变为原来的eq \f(1,2)，即ΔU′＝eq \f(1,2)ΔU.故A、D正确．
3．(2021·广东卷·7)某同学设计了一个充电装置，如图所示，假设永磁铁的往复运动在螺线管中产生近似正弦式交流电，周期为0.2 s，电压最大值为0.05 V，理想变压器原线圈接螺线管，副线圈接充电电路，原、副线圈匝数比为1∶60，下列说法正确的是( )
A．交流电的频率为10 Hz
B．副线圈两端电压最大值为3 V
C．变压器输入电压与永磁铁磁场强弱无关
D．充电电路的输入功率大于变压器的输入功率
答案 B
解析 周期为T＝0.2 s，频率为f＝eq \f(1,T)＝5 Hz，故A错误；由理想变压器原理可知eq \f(U1,U2)＝eq \f(n1,n2)，解得副线圈两端的最大电压为U2＝eq \f(n2,n1)U1＝3 V，故B正确；根据法拉第电磁感应定律可知，永磁铁磁场越强，线圈中产生的感应电动势越大，变压器的输入电压会越大，故C错误；由理想变压器原理可知，充电电路的输入功率等于变压器的输入功率，故D错误．
4．(多选)(2023·广东惠州市模拟)如图所示为理想变压器的示意图，其原、副线圈的匝数比为3∶1，电压表和电流表均为理想电表，原线圈接图乙所示的正弦交流电，图甲中Rt为热敏电阻(其阻值随温度的升高而变小)，R为定值电阻．下列说法正确的是( )
A．交流电压u的表达式为u＝36eq \r(2)sin 100πt(V)
B．若Rt处的温度升高，则电流表的示数变大
C．若Rt处的温度升高，则变压器的输入功率变大
D．变压器原、副线圈中的磁通量随时间的变化率之比为3∶1
答案 BC
解析 由题图乙可知交流电压最大值Um＝36eq \r(2) V，周期T＝0.02 s，则ω＝eq \f(2π,T)＝100π rad/s，则可得交流电压u的表达式u＝36eq \r(2)sin 100πt(V)，故A错误；电压之比等于匝数之比，匝数不变则电压不变；因Rt处温度升高时，阻值减小，电流表的示数变大，根据P出＝U2I2，可知输出功率增大，理想变压器的输入功率等于输出功率，可知输入功率增大，故B、C正确；变压器原、副线圈中的磁通量随时间的变化率之比为1∶1，故D错误．
5．(2023·广东深圳市质检)理想变压器的输入电压如图甲所示，输出端并联2个相同的小灯泡L1、L2，如图乙所示，灯泡的额定电压为20 V，额定功率为10 W，电路连接了2个理想电流表A1、A2，导线电阻不计，开始开关S断开，L1恰好正常发光，则( )
A．原、副线圈的匝数比为n1∶n2＝3eq \r(2)∶1
B．流过灯L1的电流方向每秒改变5次
C．开关S闭合后，灯L1变暗
D．开关S闭合后，电流表A1的读数变大，A1与A2的比值不变
答案 D
解析 由题图甲知电压有效值为60 V，电压与匝数成正比，故原、副线圈的匝数比n1∶n2＝60∶20＝3∶1，A错误；由题图甲知交流电的频率为5 Hz，所以流过灯L1的电流方向每秒改变10次，B错误；闭合开关S，两灯泡并联，副线圈负载总电阻变小，副线圈电压不变，灯L1亮度不变，C错误；闭合开关S，由欧姆定律可知，副线圈电流变大，线圈匝数比不变，则原线圈电流变大，两电流表读数都变大，比值仍等于匝数的反比，不变，D正确．
6．某同学在实验室进行探究变压器原、副线圈电压与匝数关系的实验．他准备了可拆变压器、多用电表、开关和导线若干．
(1)实验需要以下哪种电源；
A．低压直流电源 B．高压直流电源
C．低压交流电源 D．高压交流电源
(2)该同学认真检查电路无误后，先保证原线圈匝数不变，改变副线圈匝数；再保证副线圈匝数不变，改变原线圈匝数．分别测出相应的原、副线圈电压值．由于交变电流电压是变化的，所以，我们实际上测量的是电压的值 (填“有效”或“最大”)．其中一次多用电表读数如图所示，此时电压表读数为；
(3)理想变压器原、副线圈电压应与其匝数成(选填“正比” 或“反比”)，实验中由于变压器的铜损和铁损，导致原线圈与副线圈的电压之比一般(选填“大于”“小于”或“等于”)原线圈与副线圈的匝数之比；
(4)实验中原、副线圈的电压之比与它们的匝数之比有微小差别．原因不可能为．(填字母代号)
A．原、副线圈上通过的电流发热
B．铁芯在交变磁场作用下发热
C．变压器铁芯漏磁
D．原线圈输入电压发生变化
答案 (1)C (2)有效 7.0 V (3)正比 大于 (4)D
解析 (1)探究变压器原、副线圈电压与匝数关系，应选择低压交流电源，故选C.
(2)多用电表测量的交流电压为有效值，不是最大值；多用电表选用的挡位是交流电压的10 V挡位，所以应该在0～10 V挡位读数，所以读数应该是7.0 V.
(3)根据eq \f(U1,U2)＝eq \f(n1,n2)可知，理想变压器原、副线圈电压应与其匝数成正比．实验中由于变压器的铜损和铁损，变压器的铁芯损失一部分的磁通量，所以导致副线圈电压的实际值一般略小于理论值，所以导致eq \f(U1,U2)＞eq \f(n1,n2).
(4)原、副线圈上通过的电流发热，铁芯在交变磁场作用下发热，都会使变压器输出功率发生变化，从而导致电压比与匝数比有差别；变压器铁芯漏磁，也会导致电压比与匝数比有差别；原线圈输入电压发生变化，不会影响电压比和匝数比，故选D.
7.自耦变压器在高铁技术中被广泛应用．如图所示，一理想自耦变压器接在u＝Umsin 100πt的正弦交流电压上，P为滑动触头，初始位置位于线圈CD的中点G，A1和A2为理想交流电表，R为定值电阻，下列说法正确的是( )
A．将P向下滑动，A1的示数将变小
B．将P向上滑动，A2的示数将变大
C．将P下滑到GD的中点，电阻R的功率将变为原来的4倍
D．将P上滑到CG的中点，电阻R的功率将变为原来的eq \f(2,3)
答案 C
解析 将P下滑时，电阻R两端电压变大， A1示数将变大，同理，将P向上滑动，电阻R两端电压变小，A2的示数将变小，A、B错误；若将P向下滑动到GD的中点，原、副线圈的电压比将由1∶2变为1∶4，电阻R两端的电压将变为原来的2倍，由P＝eq \f(U2,R)可知，功率将变为原来的4倍，C正确；若将P向上滑动到CG的中点，原、副线圈的电压比将从1∶2变为3∶4，电阻R两端的电压将变为原来的eq \f(2,3)，电阻R的功率将变为原来的eq \f(4,9)，D错误．
8．(多选)(2023·福建省模拟)20年来福建电网实现电网结构、电压等级、电力技术“三大跨越”．如图所示是远距离输电示意图，现将输送电压U2由220 kV升级为1 000 kV高压，输送的总电功率变为原来的2倍，保持发电机输出电压U1及用户得到的电压U4均不变，输电线的电阻不变，变压器均为理想变压器，则( )
A.eq \f(n2,n1)变为原来的eq \f(50,11)倍
B．输电线上电流I2变为原来的eq \f(11,25)
C．输电线损失的功率变为原来的(eq \f(11,25))2
D．降压变压器原、副线圈匝数比值变小
答案 ABC
解析 由理想变压器基本关系知eq \f(n2,n1)＝eq \f(U2,U1)，U1不变，U2变为原来的eq \f(50,11)倍，所以eq \f(n2,n1)变为原来的eq \f(50,11)倍，A正确；根据P送＝U2I2可知，因P送变为原来的2倍，U2变为原来的eq \f(50,11)倍，则输电线上电流I2变为原来的eq \f(11,25)，B正确；根据P损＝I22R线，可知P损变为原来的(eq \f(11,25))2，C正确；总功率变大，损失的功率变小，则用户端功率变大，因用户端电压不变，则I4变大，又I2变小，I2＝I3，则eq \f(n3,n4)＝eq \f(I4,I3)变大，D错误．
9.(2023·广东茂名市第一中学模拟)如图所示，理想变压器的原线圈串联一个电阻R0，并接入电压有效值不变的正弦交流电源；两个副线圈分别接电阻R1和电阻R2，图中电流表为理想电流表．开始时开关S断开，则开关S闭合后( )
A．电流表的示数变大
B．电流表的示数变小
C．原线圈两端的电压变大
D．原线圈两端的电压不变
答案 B
解析 开关S闭合后，假设电流表的示数不变或变大，由理想变压器功率关系和电压关系可得U0I0＝U1I1＋U2I2，U0∶U1∶U2＝n0∶n1∶n2，得n0I0＝n1I1＋n2I2，可知通过原线圈的电流I0变大，原线圈两端的电压U0＝U－I0R0减小，由eq \f(U0,n0)＝eq \f(U1,n1)可知电阻R1两端的电压变小，通过电阻R1的电流变小，假设不成立，选项A错误，B正确；由于通过电阻R1的电流变小，因此电阻R1两端的电压变小，原线圈两端的电压减小，选项C、D错误．
10．(多选)(2023·广东韶关市调研)“压敏电阻”是一种具有非线性伏安特性的电阻器件，是一种限压型保护器件；其有这样的特点：只有加在它两端的电压大于某值时，才会有电流通过．如图所示的电路中，R为压敏电阻，R1、R2、R3为定值电阻，A为理想交流电流表，理想变压器原线圈匝数为n1，副线圈匝数n2可以通过滑片P调节．当副线圈滑片在图中位置时，原线圈加某一交变电压u＝NBSωsin ωt，小灯泡出现周期性发光，当闭合开关K后，小灯泡熄灭不再发光．下列说法正确的是( )
A．闭合开关K，R2两端电压增大
B．闭合开关K后，仅增大交流电频率，可能使灯泡继续周期性发光
C．闭合开关K后，仅让滑片P向上滑动，可能使灯泡继续周期性发光，发光频率不变
D．闭合开关K后，仅让滑片P向下滑动，理想变压器的输入功率变小
答案 BCD
解析 闭合K，副线圈回路电阻变小，副线圈电压U不变，回路电流变大，R1两端电压U1变大，由U1＋U2＝U，所以R2两端电压U2变小，故A错误；闭合K，仅增大交流电频率，由原线圈电压u＝NBSωsin ωt知原线圈电压增大，则副线圈电压U也增大，可能使灯泡继续周期性发光，故B正确；闭合K后，仅让滑片P向上滑动，副线圈电压U2增大，副线圈回路电流I变大，可能使灯泡继续周期性发光，交变电流周期不变，发光频率不变，故C正确；闭合开关K后，仅让滑片P向下滑动，副线圈电压U2减小，副线圈回路电流I减小，原线圈回路电流减小，理想变压器的输入功率变小，故D正确．
11．(多选)(2023·广东揭阳市联考)如图甲所示，理想变压器原、副线圈的匝数之比为10∶1，B是原线圈的中心接头，原线圈输入电压如图乙所示，副线圈电路中R1、R3为定值电阻，R2为热敏电阻(阻值随温度升高而减小)，C为耐压值为70 V的电容器，所有电表均为理想电表．下列判断正确的是( )
A．当单刀双掷开关与A连接，传感器R2所在处温度升高，A1的示数变大，A2的示数减小
B．当单刀双掷开关与B连接，副线圈两端电压的频率变为25 Hz
C．当单刀双掷开关由A→B时，电容器C不会被击穿
D．其他条件不变，单刀双掷开关由A→B时，变压器的输出功率变为原来的0.5倍
答案 AC
解析 若传感器R2所在处温度升高，R2的阻值减小，根据欧姆定律知，副线圈的电流变大，所以原线圈电流跟着变大，即A1的示数变大，R3两端电压增大，故R1两端电压减小，所以A2的示数减小，故A正确；交流电的频率与匝数无关，不会发生变化，还是50 Hz，所以B错误；原线圈电压最大值为220eq \r(2) V，当单刀双掷开关由A→B时，匝数之比为5∶1，根据变压规律可得副线圈电压最大值为44eq \r(2) V，小于电容器的耐压值，故电容器不会被击穿，所以C正确；开关由A→B时，副线圈电压U2为原来的2倍，输出功率P2＝eq \f(U22,R)为原来的4倍，所以D错误．
12．(2023·广东佛山市模拟)如图所示，理想变压器原线圈与灯泡A相连接，副线圈与三个灯泡和一个电流表相连接，四个灯泡完全相同，当输入电路中接入U＝220eq \r(2)sin 100πt(V)交流电时，四个灯泡均能正常发光，以下说法正确的是( )
A．1 s内通过电流表的电流方向改变50次
B．变压器原、副线圈匝数之比为4∶1
C．灯泡的额定电压为55 V
D．若副线圈中D灯突然烧坏，其余三个灯泡均会烧坏
答案 C
解析 由题知，交流电的频率f＝50 Hz，通过电流表的电流方向1 s内要改变100次，A错误；四个灯泡均正常工作，设灯泡额定电流为I，额定电压为U0，则原线圈中的电流I1＝I，副线圈中的电流I2＝3I，根据理想变压器电流与线圈匝数成反比，有eq \f(n1,n2)＝eq \f(I2,I1)＝eq \f(3,1)，B错误；副线圈电压U2＝U0，根据理想变压器电压与线圈匝数成正比，有eq \f(U1,U2)＝eq \f(n1,n2)＝eq \f(3,1)，则U1＝3U0，根据题意得220 V＝U0＋U1，解得U0＝55 V，C正确；当副线圈中D灯突然烧坏，副线圈中电阻增大，则电流减小，故原线圈中电流减小，灯泡A两端的电压变小，则变压器输入电压增大，副线圈两端电压增大，B、C两灯泡会烧坏，D错误．
电压
原线圈电压U1和匝数比决定副线圈电压U2，U2＝eq \f(n2,n1)U1
功率
副线圈的输出功率P出决定原线圈的输入功率P入，P入＝P出
电流
副线圈电流I2和匝数比决定原线圈电流I1，I1＝eq \f(n2,n1)I2
目标要求 1.会用实验探究变压器原、副线圈电压与匝数的关系，体会控制变量法，了解实验误差.2.知道变压器的工作原理，掌握变压器的特点，并能分析、解决实际问题.3.理解远距离输电的原理并会计算线路损失的电压和功率．
考点一 实验：探究变压器原、副线圈电压与匝数的关系
1．实验原理
(1)实验电路图(如图所示)：
(2)实验方法采用控制变量法
①n1、U1一定，研究n2和U2的关系．
②n2、U1一定，研究n1和U2的关系．
2．实验器材
学生电源(低压交流电源，小于12 V)1个、可拆变压器1个、多用电表1个、导线若干．
3．实验过程
(1)保持原线圈的匝数n1和电压U1不变，改变副线圈的匝数n2，研究n2对副线圈电压U2的影响．
①估计被测电压的大致范围，选择多用电表交流电压挡适当量程，若不知道被测电压的大致范围，则应选择交流电压挡的最大量程进行测量．
②组装可拆变压器：把两个线圈穿在铁芯上，闭合铁芯，用交流电压挡测量输入、输出电压．
(2)保持副线圈的匝数n2和原线圈两端的电压U1不变，研究原线圈的匝数对副线圈电压的影响．重复(1)中步骤．
4．数据处理
由数据分析变压器原、副线圈两端电压U1、U2之比与原、副线圈的匝数n1、n2之比的关系．
5．注意事项
(1)在改变学生电源电压、线圈匝数前均要先断开电源开关，再进行操作．
(2)为了人身安全，学生电源的电压不能超过12 V，通电时不能用手接触裸露的导线和接线柱．
(3)为了多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测，大致确定被测电压后再选用适当的挡位进行测量．

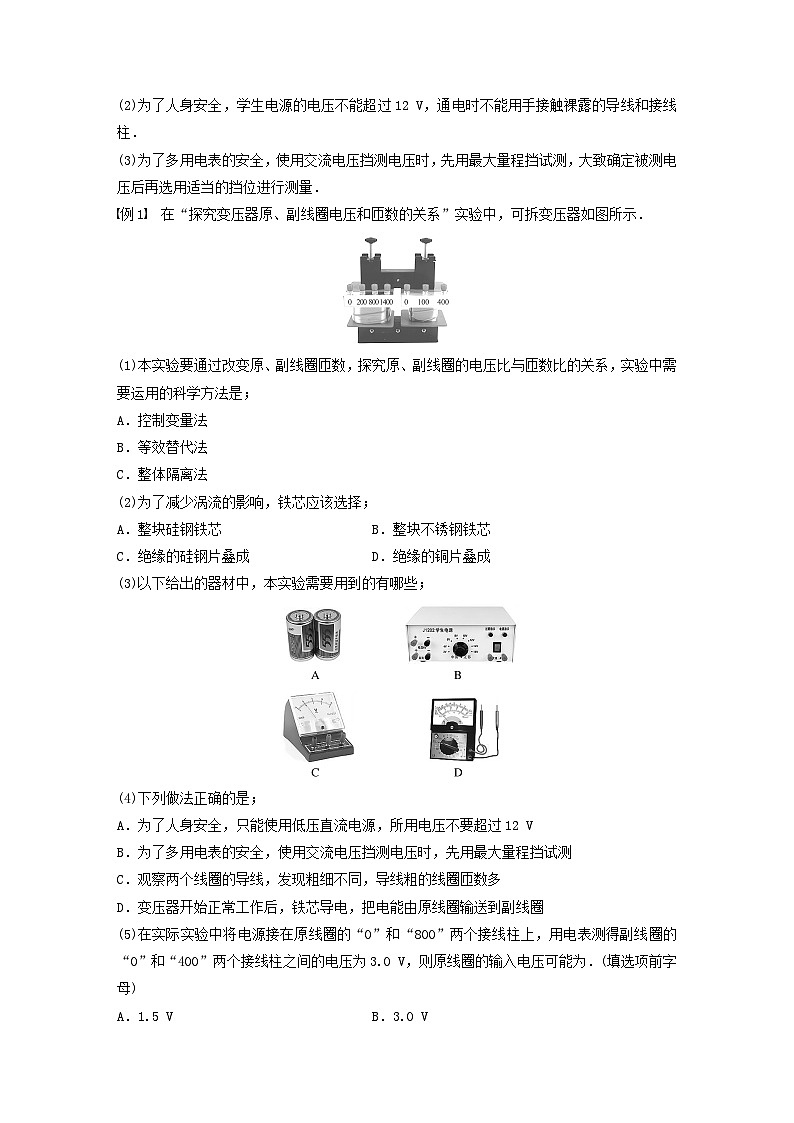

例1 在“探究变压器原、副线圈电压和匝数的关系”实验中，可拆变压器如图所示．
(1)本实验要通过改变原、副线圈匝数，探究原、副线圈的电压比与匝数比的关系，实验中需要运用的科学方法是；
A．控制变量法
B．等效替代法
C．整体隔离法
(2)为了减少涡流的影响，铁芯应该选择；
A．整块硅钢铁芯 B．整块不锈钢铁芯
C．绝缘的硅钢片叠成 D．绝缘的铜片叠成
(3)以下给出的器材中，本实验需要用到的有哪些；
(4)下列做法正确的是；
A．为了人身安全，只能使用低压直流电源，所用电压不要超过12 V
B．为了多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测
C．观察两个线圈的导线，发现粗细不同，导线粗的线圈匝数多
D．变压器开始正常工作后，铁芯导电，把电能由原线圈输送到副线圈
(5)在实际实验中将电源接在原线圈的“0”和“800”两个接线柱上，用电表测得副线圈的“0”和“400”两个接线柱之间的电压为3.0 V，则原线圈的输入电压可能为．(填选项前字母)
A．1.5 V B．3.0 V
C．6.0 V D．7.0 V
答案 (1)A (2)C (3)BD (4)B (5)D
解析 (1)本实验要通过改变原、副线圈匝数，探究原、副线圈的电压比与匝数比的关系，实验中需要运用的科学方法是控制变量法，故选A.
(2)变压器铁芯的材料要选择磁性材料，为防止出现涡流，选择用绝缘的硅钢片叠成的铁芯，故C正确，A、B、D错误．
(3)实验中需要交流电源和交流电压表，不需要干电池和直流电压表，故选B、D.
(4)变压器改变的是交流电压，因此为了人身安全，只能使用低压交流电源，所用电压不能超过12 V，若用直流电源，变压器不能工作，故A错误；使用多用电表测电压时，先用最大量程挡试测，再选用恰当的挡位进行测量，故B正确；观察两个线圈的导线，发现粗细不同，由变压器工作原理知eq \f(I1,I2)＝eq \f(n2,n1)，可知匝数少的电流大，则导线越粗，即导线粗的线圈匝数少，故C错误；变压器的工作原理是电磁感应现象，若不计各种损耗，在原线圈上将电能转化成磁场能，在副线圈上将磁场能转化成电能，铁芯起到“传递”磁场能的作用，不是铁芯导电，传输电能，故D错误．
(5)若是理想变压器，则由变压器原、副线圈电压与匝数的关系有eq \f(U1,U2)＝eq \f(n1,n2)，若变压器的原线圈接“0”和“800”两个接线柱，副线圈接“0”和“400”两个接线柱，可知原、副线圈的匝数比为2∶1，副线圈的电压为3 V，则原线圈的电压为U1＝2×3 V＝6 V，考虑到不是理想变压器，有漏磁等现象，则原线圈所接的电源电压大于6 V，可能为7 V，故D正确．

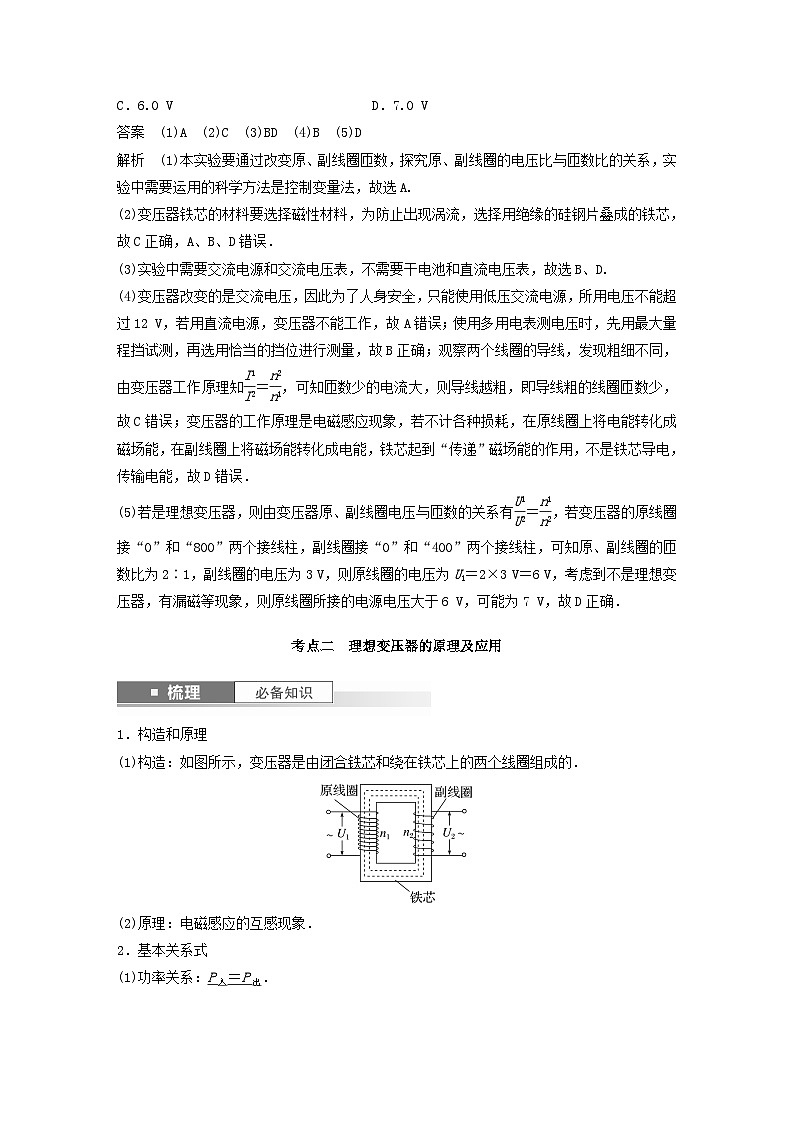

考点二 理想变压器的原理及应用
1．构造和原理
(1)构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的．
(2)原理：电磁感应的互感现象．
2．基本关系式
(1)功率关系：P入＝P出．
(2)电压关系：eq \f(U1,U2)＝eq \f(n1,n2).
(3)电流关系：只有一个副线圈时eq \f(I1,I2)＝eq \f(n2,n1).
(4)频率关系：f出＝f入．
1．变压器只对交变电流起作用，对恒定电流不起作用．( √ )
2．变压器不但能改变交变电流的电压，还能改变交变电流的频率．( × )
3．在任何情况下，理想变压器均满足eq \f(U1,U2)＝eq \f(n1,n2)、eq \f(I1,I2)＝eq \f(n2,n1)、P入＝P出．( × )
1．理想变压器的制约关系
2.含有多个副线圈的变压器
计算具有两个或两个以上副线圈的变压器问题时，需注意三个关系：
电压关系：eq \f(U1,n1)＝eq \f(U2,n2)＝eq \f(U3,n3)＝…＝eq \f(Un,nn)
功率关系：P1＝P2＋P3＋P4＋…＋Pn
电流关系：n1I1＝n2I2＋n3I3＋n4I4＋…＋nnIn
考向1 变压器基本物理量的分析与计算
例2 (2022·山东卷·4)如图所示的变压器，输入电压为220 V，可输出12 V、18 V、30 V电压，匝数为n1的原线圈中电压随时间变化为u＝Umcs (100πt)．单匝线圈绕过铁芯连接交流电压表，电压表的示数为0.1 V．将阻值为12 Ω的电阻R接在BC两端时，功率为12 W．下列说法正确的是( )
A．n1为1 100匝，Um为220 V
B．BC间线圈匝数为120匝，流过R的电流为1.4 A
C．若将R接在AB两端，R两端的电压为18 V，频率为100 Hz
D．若将R接在AC两端，流过R的电流为2.5 A，周期为0.02 s
答案 D
解析 变压器的输入电压为220 V，原线圈的交流电的电压与时间成余弦函数关系，故输入交流电压的最大值为220eq \r(2) V，根据理想变压器原线圈与单匝线圈的匝数比为eq \f(n1,1)＝eq \f(220 V,0.1 V)，解得原线圈为2 200匝，A错误；根据题图可知，当原线圈输入电压为220 V时，BC间的电压为UBC＝eq \r(PR)＝12 V，故BC间的线圈与单匝线圈匝数关系有eq \f(nBC,1)＝eq \f(12 V,0.1 V)，则BC间的线圈匝数为120匝，流过R的电流为IBC＝eq \f(P,UBC)＝eq \f(12 W,12 V)＝1 A，B错误；若将R接在AB两端，根据题图可知，当原线圈输入电压为220 V时，AB间的电压应该为18 V，根据交流电原线圈电压的表达式可知，交流电的角速度为100π rad/s，故交流电的频率为f＝eq \f(1,T)＝eq \f(ω,2π)＝50 Hz，C错误；若将R接在AC两端，根据题图可知，当原线圈输入电压为220 V时，AC间的电压应该为30 V，根据欧姆定律可知，流过电阻R的电流为IAC＝eq \f(UAC,R)＝eq \f(30,12) A＝2.5 A，交流电的周期为T＝eq \f(2π,ω)＝0.02 s，D正确．
例3 (2022·北京卷·4)某理想变压器的原线圈接在220 V的正弦交流电源上，副线圈输出电压为22 000 V，输出电流为300 mA.该变压器( )
A．原、副线圈的匝数之比为100∶1
B．输入电流为30 A
C．输入电流的最大值为15eq \r(2) A
D．原、副线圈交流电的频率之比为1∶100
答案 B
解析 原、副线圈的匝数之比为eq \f(n1,n2)＝eq \f(U1,U2)＝eq \f(220,22 000)＝eq \f(1,100)，故A错误；根据eq \f(n1,n2)＝eq \f(I2,I1)可得输入电流为I1＝eq \f(n2,n1)I2＝100×300×10－3 A＝30 A，故B正确；输入电流的最大值为Im＝eq \r(2)I1＝30eq \r(2) A，故C错误；变压器不会改变交流电的频率，故原、副线圈交流电的频率之比为1∶1，故D错误．
考向2 原线圈接入用电器的变压器问题分析
例4 (多选)(2023·广东潮州市模拟)如图所示，变压器为理想变压器，原、副线圈的匝数比为2∶1，原线圈的输入端接有正弦交变电流．已知L1、L2、L3是相同的电灯且灯丝的电阻不随温度变化，灯丝不会被烧断．下列说法正确的是( )
A．L1、L2中的电流之比为1∶2
B．L1、L2中的电流之比为1∶1
C．L1两端的电压与原线圈两端的电压之比为2∶1
D．L1两端的电压与原线圈两端的电压之比为1∶2
答案 BD
解析 原、副线圈的匝数比为2∶1，则原、副线圈中的电流之比为1∶2，由于L2与L3并联，因此L1、L2中的电流之比I1∶I2＝1∶1，选项A错误，B正确；原、副线圈的匝数比为2∶1，则原、副线圈两端的电压之比为2∶1，设电灯的电阻为R，因此原线圈两端的电压U＝2I2R，L1两端的电压U1＝I1R，结合I1∶I2＝1∶1，解得eq \f(U1,U)＝eq \f(1,2)，选项C错误，D正确．
考点三 理想变压器的动态分析
1．匝数比不变的分析思路
(1)U1不变，根据eq \f(U1,U2)＝eq \f(n1,n2)，输入电压U1决定输出电压U2，不论负载电阻R如何变化，U2不变．
(2)当负载电阻发生变化时，I2变化，输出电流I2决定输入电流I1，故I1发生变化．
(3)I2变化引起P2变化，而P1＝P2，故P1发生变化．
2．负载电阻不变的分析思路
(1)U1不变，eq \f(n1,n2)发生变化时，U2变化．
(2)R不变，U2变化时，I2发生变化．
(3)根据P2＝eq \f(U22,R)，P2发生变化，再根据P1＝P2，故P1变化，P1＝U1I1，U1不变，故I1发生变化．
1．变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小．( × )
2．原线圈所加电压恒定，当原线圈的匝数增加时，副线圈两端电压增大．( × )
3．变压器副线圈接入负载越多，原线圈的输入电流越小．( × )
考向1 理想变压器匝数不变问题的分析和计算
例5 (2021·湖北卷·6)如图所示，理想变压器原线圈接入电压恒定的正弦交流电，副线圈接入最大阻值为2R的滑动变阻器和阻值为R的定值电阻．在变阻器滑片从a端向b端缓慢移动的过程中( )
A．电流表A1示数减小
B．电流表A2示数增大
C．原线圈输入功率先增大后减小
D．定值电阻R消耗的功率先减小后增大
答案 A
解析 由于原线圈所接电压恒定，匝数比恒定，故变压器副线圈的输出电压恒定，滑动变阻器的滑片从a端向b端缓慢移动的过程中，由数学知识可知，变压器副线圈所接的电阻值逐渐增大，则由欧姆定律得I2＝eq \f(U2,R副)，可知副线圈的电流逐渐减小，由eq \f(n1,n2)＝eq \f(I2,I1)，可知变压器原线圈的电流I1也逐渐减小，故A正确，B错误；原线圈的输入功率为P入＝U1I1，由于I1逐渐减小，则原线圈的输入功率逐渐减小，故C错误；滑片从a端向b端滑动时，副线圈干路电流减小，滑动变阻器右半部分和R并联总电阻减小，则并联部分分压减小，由PR＝eq \f(U2,R)知，定值电阻R消耗的功率减小，故D错误．
考向2 理想变压器负载不变问题的分析和计算
例6 (2023·广东省八校联考)如图所示，原、副线圈匝数比为100∶1的理想变压器，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1＝310sin 314t(V)，则( )
A．当单刀双掷开关与a连接时，电压表的示数为3.1 V
B．副线圈两端的电压频率为50 Hz
C．当单刀双掷开关由a扳向b时，原线圈输入功率变小
D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小
答案 B
解析 由eq \f(U1,U2)＝eq \f(n1,n2)，得U2＝eq \f(U1n2,n1)，因U1＝eq \f(310,\r(2)) V，所以U2＝eq \f(310,\r(2))×eq \f(1,100) V≈2.2 V，A错误；由瞬时值表达式可得ω＝314 rad/s，则频率f＝eq \f(ω,2π)＝eq \f(314,2π) Hz＝50 Hz，B正确；当单刀双掷开关由a扳向b时，n1减小，则U2增大，电压表示数变大，I2＝eq \f(U2,R)增大，副线圈的输出功率P出＝U2I2增大，原线圈的输入功率增大，C、D错误．
考点四 远距离输电
如图所示，若发电站输出电功率为P，输电电压为U，用户得到的电功率为P′，用户端的电压为U′，输电电流为I，输电线总电阻为R.
1．输电电流
I＝eq \f(P,U)＝eq \f(U－U′,R).
2．电压损失
(1)ΔU＝U－U′；(2)ΔU＝IR.
3．功率损失
(1)ΔP＝P－P′＝ΔU·I；
(2)ΔP＝I2R＝(eq \f(P,U))2R
4．降低输电损耗的两个途径
(1)减小输电线的电阻R.由R＝ρeq \f(l,S)知，可加大导线的横截面积、采用电阻率小的材料做导线．
(2)减小输电导线中的电流．在输电功率一定的情况下，根据P＝UI，要减小电流，必须提高输电电压．
1．增大输电导线的横截面积有利于减少输电过程中的电能损失．( √ )
2．高压输电是通过减小输电电流来减少电路的热损耗．( √ )
3．若发电站输出功率为P，输电电压为U，输电线总电阻为R，如图所示，则输电线上损失的功率为P损＝eq \f(U2,R).( × )
1．理清输电电路图的三个回路(如图)
(1)在电源回路中，P发电机＝U1I1＝P1.
(2)在输送回路中，I2＝I线＝I3，U2＝ΔU＋U3，ΔU＝I2R线，ΔP＝I22R线．
(3)在用户回路中，P4＝U4I4＝P用户．
2．抓住两组关联式
(1)理想的升压变压器联系着电源回路和输送回路，由理想变压器原理可得：eq \f(U1,U2)＝eq \f(n1,n2)，eq \f(I1,I2)＝eq \f(n2,n1)，P1＝P2.
(2)理想的降压变压器联系着输送回路和用户回路，由理想变压器原理可得：eq \f(U3,U4)＝eq \f(n3,n4)，eq \f(I3,I4)＝eq \f(n4,n3)，P3＝P4.
3．掌握一个守恒观念
功率关系：P2＝ΔP＋P3，其中ΔP＝ΔU·I线＝I线2R线＝eq \f(ΔU2,R线).
例7 如图所示为远距离交流输电的简化电路图．发电厂的输出电压为U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1，其末端间的电压为U1，在输电线与用户间连有一理想变压器，流入用户端的电流为I2，则( )
A．用户端的电压为eq \f(I1U1,I2)
B．输电线上损失的电压为U
C．理想变压器的输入功率为I12r
D．输电线路上损失的电功率为I1U
答案 A
解析 因为P入＝P出，所以U1I1＝U2I2，即U2＝eq \f(U1I1,I2)，选项A正确；输电线上损失的电压为U线＝U－U1，选项B错误；理想变压器的输入功率P入＝I1U1，输电线路上损失的电功率P损＝I12r＝I1(U－U1)，选项C、D错误．
例8 (2023·广东汕头市潮阳区阶段检测)如图为远距离输电示意图，升压变压器和降压变压器均为理想变压器，R为输电线的等效电阻．保持交流发电机输出电压不变，若电压表示数变小，下列判断正确的是( )
A．电流表示数变小
B．降压变压器原、副线圈两端的电压之比变小
C．升压变压器输出电压变小
D．输电线损失的功率变大
答案 D
解析 电压表示数变小，说明降压变压器的副线圈电压减小，则原线圈电压减小，因保持交流发电机输出电压不变，则升压变压器的原线圈电压不变，副线圈电压不变，可知导线上的电压损失变大，即导线上的电流变大，输电线损失的功率变大，电流表的示数变大，选项A错误，D正确；降压变压器原、副线圈两端的电压之比等于匝数之比，则降压变压器原、副线圈两端的电压之比不变，选项B错误；升压变压器输出电压由匝数比和输入电压决定，则升压变压器输出电压不变，选项C错误．
课时精练
1．(2020·江苏卷·2)电流互感器是一种测量电路中电流的变压器，工作原理如图所示．其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上．则电流互感器( )
A．是一种降压变压器
B．能测量直流电路的电流
C．原、副线圈电流的频率不同
D．副线圈的电流小于原线圈的电流
答案 D
解析 电流互感器原线圈匝数少，副线圈匝数多，是一种升压变压器，故A错误；变压器的原理是电磁感应，故它不能测量直流电路的电流，故B错误；变压器不改变交变电流的频率，故C错误；变压器的电流与匝数成反比，因此副线圈的电流小于原线圈的电流，故D正确．
2．(多选)(2020·全国卷Ⅱ·19)特高压输电可使输送中的电能损耗和电压损失大幅降低．我国已成功掌握并实际应用了特高压输电技术．假设从A处采用550 kV的超高压向B处输电，输电线上损耗的电功率为ΔP，到达B处时电压下降了ΔU.在保持A处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电．输电线上损耗的电功率变为ΔP′，到达B处时电压下降了ΔU′.不考虑其他因素的影响，则( )
A．ΔP′＝eq \f(1,4)ΔPB．ΔP′＝eq \f(1,2)ΔP
C．ΔU′＝eq \f(1,4)ΔUD．ΔU′＝eq \f(1,2)ΔU
答案 AD
解析 由输电电流I＝eq \f(P,U)知，输送的电功率不变，输电电压加倍，输电电流变为原来的eq \f(1,2)，损耗的电功率ΔP＝I2r，故输电电压加倍，损耗的电功率变为原来的eq \f(1,4)，即ΔP′＝eq \f(1,4)ΔP；输电线上损失电压为ΔU＝Ir，则输电电压加倍，损失电压变为原来的eq \f(1,2)，即ΔU′＝eq \f(1,2)ΔU.故A、D正确．
3．(2021·广东卷·7)某同学设计了一个充电装置，如图所示，假设永磁铁的往复运动在螺线管中产生近似正弦式交流电，周期为0.2 s，电压最大值为0.05 V，理想变压器原线圈接螺线管，副线圈接充电电路，原、副线圈匝数比为1∶60，下列说法正确的是( )
A．交流电的频率为10 Hz
B．副线圈两端电压最大值为3 V
C．变压器输入电压与永磁铁磁场强弱无关
D．充电电路的输入功率大于变压器的输入功率
答案 B
解析 周期为T＝0.2 s，频率为f＝eq \f(1,T)＝5 Hz，故A错误；由理想变压器原理可知eq \f(U1,U2)＝eq \f(n1,n2)，解得副线圈两端的最大电压为U2＝eq \f(n2,n1)U1＝3 V，故B正确；根据法拉第电磁感应定律可知，永磁铁磁场越强，线圈中产生的感应电动势越大，变压器的输入电压会越大，故C错误；由理想变压器原理可知，充电电路的输入功率等于变压器的输入功率，故D错误．
4．(多选)(2023·广东惠州市模拟)如图所示为理想变压器的示意图，其原、副线圈的匝数比为3∶1，电压表和电流表均为理想电表，原线圈接图乙所示的正弦交流电，图甲中Rt为热敏电阻(其阻值随温度的升高而变小)，R为定值电阻．下列说法正确的是( )
A．交流电压u的表达式为u＝36eq \r(2)sin 100πt(V)
B．若Rt处的温度升高，则电流表的示数变大
C．若Rt处的温度升高，则变压器的输入功率变大
D．变压器原、副线圈中的磁通量随时间的变化率之比为3∶1
答案 BC
解析 由题图乙可知交流电压最大值Um＝36eq \r(2) V，周期T＝0.02 s，则ω＝eq \f(2π,T)＝100π rad/s，则可得交流电压u的表达式u＝36eq \r(2)sin 100πt(V)，故A错误；电压之比等于匝数之比，匝数不变则电压不变；因Rt处温度升高时，阻值减小，电流表的示数变大，根据P出＝U2I2，可知输出功率增大，理想变压器的输入功率等于输出功率，可知输入功率增大，故B、C正确；变压器原、副线圈中的磁通量随时间的变化率之比为1∶1，故D错误．
5．(2023·广东深圳市质检)理想变压器的输入电压如图甲所示，输出端并联2个相同的小灯泡L1、L2，如图乙所示，灯泡的额定电压为20 V，额定功率为10 W，电路连接了2个理想电流表A1、A2，导线电阻不计，开始开关S断开，L1恰好正常发光，则( )
A．原、副线圈的匝数比为n1∶n2＝3eq \r(2)∶1
B．流过灯L1的电流方向每秒改变5次
C．开关S闭合后，灯L1变暗
D．开关S闭合后，电流表A1的读数变大，A1与A2的比值不变
答案 D
解析 由题图甲知电压有效值为60 V，电压与匝数成正比，故原、副线圈的匝数比n1∶n2＝60∶20＝3∶1，A错误；由题图甲知交流电的频率为5 Hz，所以流过灯L1的电流方向每秒改变10次，B错误；闭合开关S，两灯泡并联，副线圈负载总电阻变小，副线圈电压不变，灯L1亮度不变，C错误；闭合开关S，由欧姆定律可知，副线圈电流变大，线圈匝数比不变，则原线圈电流变大，两电流表读数都变大，比值仍等于匝数的反比，不变，D正确．
6．某同学在实验室进行探究变压器原、副线圈电压与匝数关系的实验．他准备了可拆变压器、多用电表、开关和导线若干．
(1)实验需要以下哪种电源；
A．低压直流电源 B．高压直流电源
C．低压交流电源 D．高压交流电源
(2)该同学认真检查电路无误后，先保证原线圈匝数不变，改变副线圈匝数；再保证副线圈匝数不变，改变原线圈匝数．分别测出相应的原、副线圈电压值．由于交变电流电压是变化的，所以，我们实际上测量的是电压的值 (填“有效”或“最大”)．其中一次多用电表读数如图所示，此时电压表读数为；
(3)理想变压器原、副线圈电压应与其匝数成(选填“正比” 或“反比”)，实验中由于变压器的铜损和铁损，导致原线圈与副线圈的电压之比一般(选填“大于”“小于”或“等于”)原线圈与副线圈的匝数之比；
(4)实验中原、副线圈的电压之比与它们的匝数之比有微小差别．原因不可能为．(填字母代号)
A．原、副线圈上通过的电流发热
B．铁芯在交变磁场作用下发热
C．变压器铁芯漏磁
D．原线圈输入电压发生变化
答案 (1)C (2)有效 7.0 V (3)正比 大于 (4)D
解析 (1)探究变压器原、副线圈电压与匝数关系，应选择低压交流电源，故选C.
(2)多用电表测量的交流电压为有效值，不是最大值；多用电表选用的挡位是交流电压的10 V挡位，所以应该在0～10 V挡位读数，所以读数应该是7.0 V.
(3)根据eq \f(U1,U2)＝eq \f(n1,n2)可知，理想变压器原、副线圈电压应与其匝数成正比．实验中由于变压器的铜损和铁损，变压器的铁芯损失一部分的磁通量，所以导致副线圈电压的实际值一般略小于理论值，所以导致eq \f(U1,U2)＞eq \f(n1,n2).
(4)原、副线圈上通过的电流发热，铁芯在交变磁场作用下发热，都会使变压器输出功率发生变化，从而导致电压比与匝数比有差别；变压器铁芯漏磁，也会导致电压比与匝数比有差别；原线圈输入电压发生变化，不会影响电压比和匝数比，故选D.
7.自耦变压器在高铁技术中被广泛应用．如图所示，一理想自耦变压器接在u＝Umsin 100πt的正弦交流电压上，P为滑动触头，初始位置位于线圈CD的中点G，A1和A2为理想交流电表，R为定值电阻，下列说法正确的是( )
A．将P向下滑动，A1的示数将变小
B．将P向上滑动，A2的示数将变大
C．将P下滑到GD的中点，电阻R的功率将变为原来的4倍
D．将P上滑到CG的中点，电阻R的功率将变为原来的eq \f(2,3)
答案 C
解析 将P下滑时，电阻R两端电压变大， A1示数将变大，同理，将P向上滑动，电阻R两端电压变小，A2的示数将变小，A、B错误；若将P向下滑动到GD的中点，原、副线圈的电压比将由1∶2变为1∶4，电阻R两端的电压将变为原来的2倍，由P＝eq \f(U2,R)可知，功率将变为原来的4倍，C正确；若将P向上滑动到CG的中点，原、副线圈的电压比将从1∶2变为3∶4，电阻R两端的电压将变为原来的eq \f(2,3)，电阻R的功率将变为原来的eq \f(4,9)，D错误．
8．(多选)(2023·福建省模拟)20年来福建电网实现电网结构、电压等级、电力技术“三大跨越”．如图所示是远距离输电示意图，现将输送电压U2由220 kV升级为1 000 kV高压，输送的总电功率变为原来的2倍，保持发电机输出电压U1及用户得到的电压U4均不变，输电线的电阻不变，变压器均为理想变压器，则( )
A.eq \f(n2,n1)变为原来的eq \f(50,11)倍
B．输电线上电流I2变为原来的eq \f(11,25)
C．输电线损失的功率变为原来的(eq \f(11,25))2
D．降压变压器原、副线圈匝数比值变小
答案 ABC
解析 由理想变压器基本关系知eq \f(n2,n1)＝eq \f(U2,U1)，U1不变，U2变为原来的eq \f(50,11)倍，所以eq \f(n2,n1)变为原来的eq \f(50,11)倍，A正确；根据P送＝U2I2可知，因P送变为原来的2倍，U2变为原来的eq \f(50,11)倍，则输电线上电流I2变为原来的eq \f(11,25)，B正确；根据P损＝I22R线，可知P损变为原来的(eq \f(11,25))2，C正确；总功率变大，损失的功率变小，则用户端功率变大，因用户端电压不变，则I4变大，又I2变小，I2＝I3，则eq \f(n3,n4)＝eq \f(I4,I3)变大，D错误．
9.(2023·广东茂名市第一中学模拟)如图所示，理想变压器的原线圈串联一个电阻R0，并接入电压有效值不变的正弦交流电源；两个副线圈分别接电阻R1和电阻R2，图中电流表为理想电流表．开始时开关S断开，则开关S闭合后( )
A．电流表的示数变大
B．电流表的示数变小
C．原线圈两端的电压变大
D．原线圈两端的电压不变
答案 B
解析 开关S闭合后，假设电流表的示数不变或变大，由理想变压器功率关系和电压关系可得U0I0＝U1I1＋U2I2，U0∶U1∶U2＝n0∶n1∶n2，得n0I0＝n1I1＋n2I2，可知通过原线圈的电流I0变大，原线圈两端的电压U0＝U－I0R0减小，由eq \f(U0,n0)＝eq \f(U1,n1)可知电阻R1两端的电压变小，通过电阻R1的电流变小，假设不成立，选项A错误，B正确；由于通过电阻R1的电流变小，因此电阻R1两端的电压变小，原线圈两端的电压减小，选项C、D错误．
10．(多选)(2023·广东韶关市调研)“压敏电阻”是一种具有非线性伏安特性的电阻器件，是一种限压型保护器件；其有这样的特点：只有加在它两端的电压大于某值时，才会有电流通过．如图所示的电路中，R为压敏电阻，R1、R2、R3为定值电阻，A为理想交流电流表，理想变压器原线圈匝数为n1，副线圈匝数n2可以通过滑片P调节．当副线圈滑片在图中位置时，原线圈加某一交变电压u＝NBSωsin ωt，小灯泡出现周期性发光，当闭合开关K后，小灯泡熄灭不再发光．下列说法正确的是( )
A．闭合开关K，R2两端电压增大
B．闭合开关K后，仅增大交流电频率，可能使灯泡继续周期性发光
C．闭合开关K后，仅让滑片P向上滑动，可能使灯泡继续周期性发光，发光频率不变
D．闭合开关K后，仅让滑片P向下滑动，理想变压器的输入功率变小
答案 BCD
解析 闭合K，副线圈回路电阻变小，副线圈电压U不变，回路电流变大，R1两端电压U1变大，由U1＋U2＝U，所以R2两端电压U2变小，故A错误；闭合K，仅增大交流电频率，由原线圈电压u＝NBSωsin ωt知原线圈电压增大，则副线圈电压U也增大，可能使灯泡继续周期性发光，故B正确；闭合K后，仅让滑片P向上滑动，副线圈电压U2增大，副线圈回路电流I变大，可能使灯泡继续周期性发光，交变电流周期不变，发光频率不变，故C正确；闭合开关K后，仅让滑片P向下滑动，副线圈电压U2减小，副线圈回路电流I减小，原线圈回路电流减小，理想变压器的输入功率变小，故D正确．
11．(多选)(2023·广东揭阳市联考)如图甲所示，理想变压器原、副线圈的匝数之比为10∶1，B是原线圈的中心接头，原线圈输入电压如图乙所示，副线圈电路中R1、R3为定值电阻，R2为热敏电阻(阻值随温度升高而减小)，C为耐压值为70 V的电容器，所有电表均为理想电表．下列判断正确的是( )
A．当单刀双掷开关与A连接，传感器R2所在处温度升高，A1的示数变大，A2的示数减小
B．当单刀双掷开关与B连接，副线圈两端电压的频率变为25 Hz
C．当单刀双掷开关由A→B时，电容器C不会被击穿
D．其他条件不变，单刀双掷开关由A→B时，变压器的输出功率变为原来的0.5倍
答案 AC
解析 若传感器R2所在处温度升高，R2的阻值减小，根据欧姆定律知，副线圈的电流变大，所以原线圈电流跟着变大，即A1的示数变大，R3两端电压增大，故R1两端电压减小，所以A2的示数减小，故A正确；交流电的频率与匝数无关，不会发生变化，还是50 Hz，所以B错误；原线圈电压最大值为220eq \r(2) V，当单刀双掷开关由A→B时，匝数之比为5∶1，根据变压规律可得副线圈电压最大值为44eq \r(2) V，小于电容器的耐压值，故电容器不会被击穿，所以C正确；开关由A→B时，副线圈电压U2为原来的2倍，输出功率P2＝eq \f(U22,R)为原来的4倍，所以D错误．
12．(2023·广东佛山市模拟)如图所示，理想变压器原线圈与灯泡A相连接，副线圈与三个灯泡和一个电流表相连接，四个灯泡完全相同，当输入电路中接入U＝220eq \r(2)sin 100πt(V)交流电时，四个灯泡均能正常发光，以下说法正确的是( )
A．1 s内通过电流表的电流方向改变50次
B．变压器原、副线圈匝数之比为4∶1
C．灯泡的额定电压为55 V
D．若副线圈中D灯突然烧坏，其余三个灯泡均会烧坏
答案 C
解析 由题知，交流电的频率f＝50 Hz，通过电流表的电流方向1 s内要改变100次，A错误；四个灯泡均正常工作，设灯泡额定电流为I，额定电压为U0，则原线圈中的电流I1＝I，副线圈中的电流I2＝3I，根据理想变压器电流与线圈匝数成反比，有eq \f(n1,n2)＝eq \f(I2,I1)＝eq \f(3,1)，B错误；副线圈电压U2＝U0，根据理想变压器电压与线圈匝数成正比，有eq \f(U1,U2)＝eq \f(n1,n2)＝eq \f(3,1)，则U1＝3U0，根据题意得220 V＝U0＋U1，解得U0＝55 V，C正确；当副线圈中D灯突然烧坏，副线圈中电阻增大，则电流减小，故原线圈中电流减小，灯泡A两端的电压变小，则变压器输入电压增大，副线圈两端电压增大，B、C两灯泡会烧坏，D错误．
电压
原线圈电压U1和匝数比决定副线圈电压U2，U2＝eq \f(n2,n1)U1
功率
副线圈的输出功率P出决定原线圈的输入功率P入，P入＝P出
电流
副线圈电流I2和匝数比决定原线圈电流I1，I1＝eq \f(n2,n1)I2
相关教案
2024届高考物理一轮复习教案第十五章实验十六探究等温情况下一定质量气体压强与体积的关系（粤教版新教材）： 这是一份2024届高考物理一轮复习教案第十五章实验十六探究等温情况下一定质量气体压强与体积的关系（粤教版新教材），共8页。
2024届鲁科版新教材高考物理一轮复习教案第十三章第2讲变压器远距离输电实验：探究变压器原副线圈电压与匝数的关系： 这是一份2024届鲁科版新教材高考物理一轮复习教案第十三章第2讲变压器远距离输电实验：探究变压器原副线圈电压与匝数的关系，共18页。
高考物理一轮总复习实验教案 实验二探究弹力和弹簧伸长量的关系 (含答案)： 这是一份高考物理一轮总复习实验教案 实验二探究弹力和弹簧伸长量的关系 (含答案)，共13页。
