北师大版初中九年级物理专项素养综合练(五)动态电路的分析与计算课件

这是一份北师大版初中九年级物理专项素养综合练(五)动态电路的分析与计算课件，共15页。

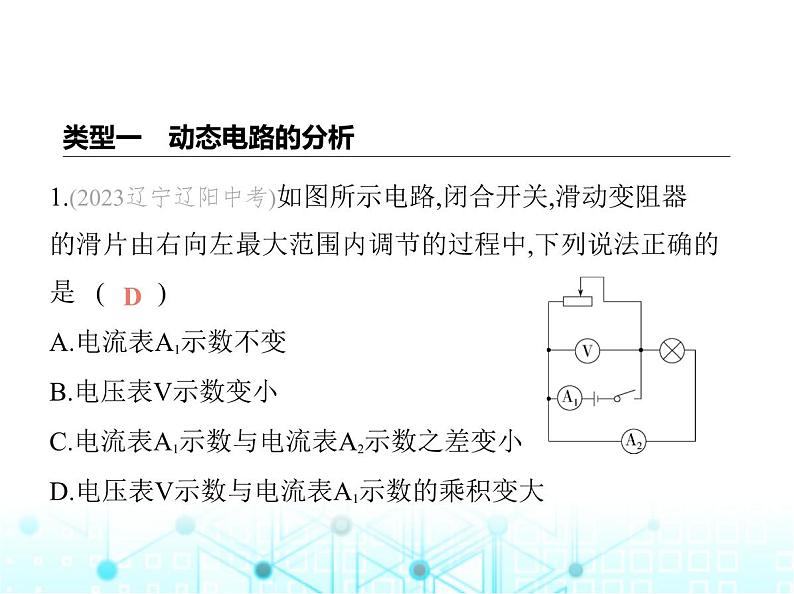

1.(2023辽宁辽阳中考)如图所示电路,闭合开关,滑动变阻器 的滑片由右向左最大范围内调节的过程中,下列说法正确的 是 (　    )A.电流表A1示数不变B.电压表V示数变小C.电流表A1示数与电流表A2示数之差变小D.电压表V示数与电流表A1示数的乘积变大

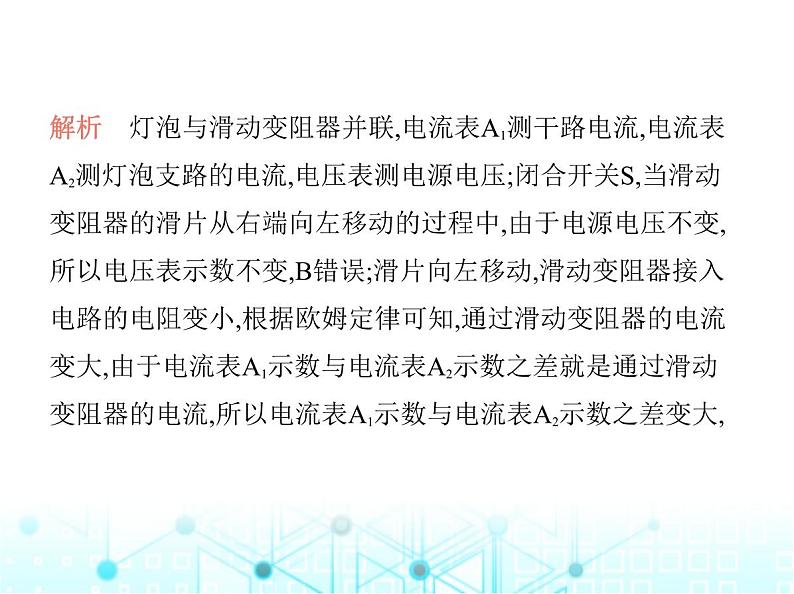

解析　灯泡与滑动变阻器并联,电流表A1测干路电流,电流表 A2测灯泡支路的电流,电压表测电源电压;闭合开关S,当滑动 变阻器的滑片从右端向左移动的过程中,由于电源电压不变, 所以电压表示数不变,B错误;滑片向左移动,滑动变阻器接入 电路的电阻变小,根据欧姆定律可知,通过滑动变阻器的电流 变大,由于电流表A1示数与电流表A2示数之差就是通过滑动 变阻器的电流,所以电流表A1示数与电流表A2示数之差变大,

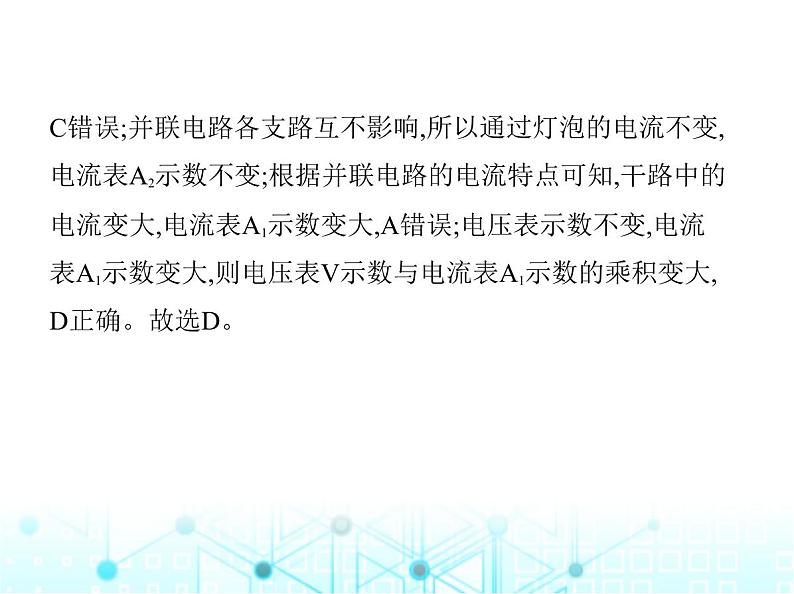

C错误;并联电路各支路互不影响,所以通过灯泡的电流不变, 电流表A2示数不变;根据并联电路的电流特点可知,干路中的电流变大,电流表A1示数变大,A错误;电压表示数不变,电流 表A1示数变大,则电压表V示数与电流表A1示数的乘积变大, D正确。故选D。

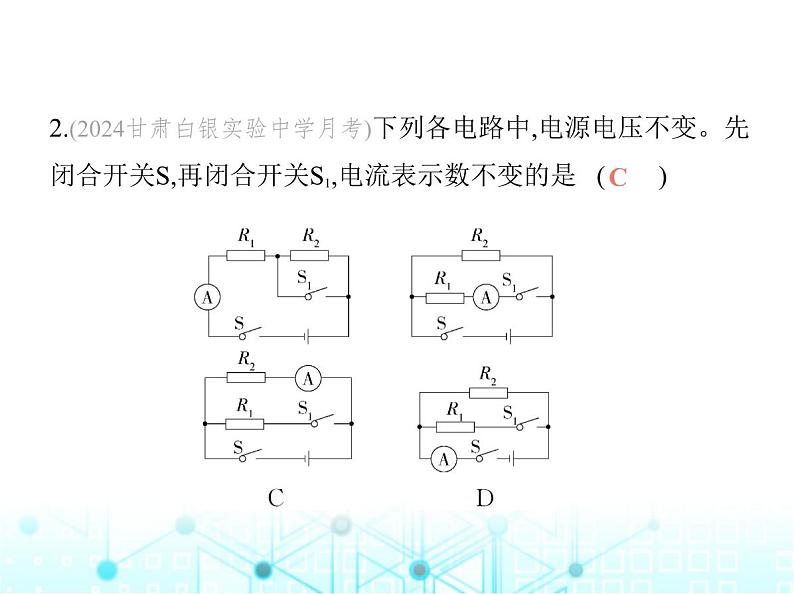

2.(2024甘肃白银实验中学月考)下列各电路中,电源电压不变。先闭合开关S,再闭合开关S1,电流表示数不变的是 (        ) 　      　     

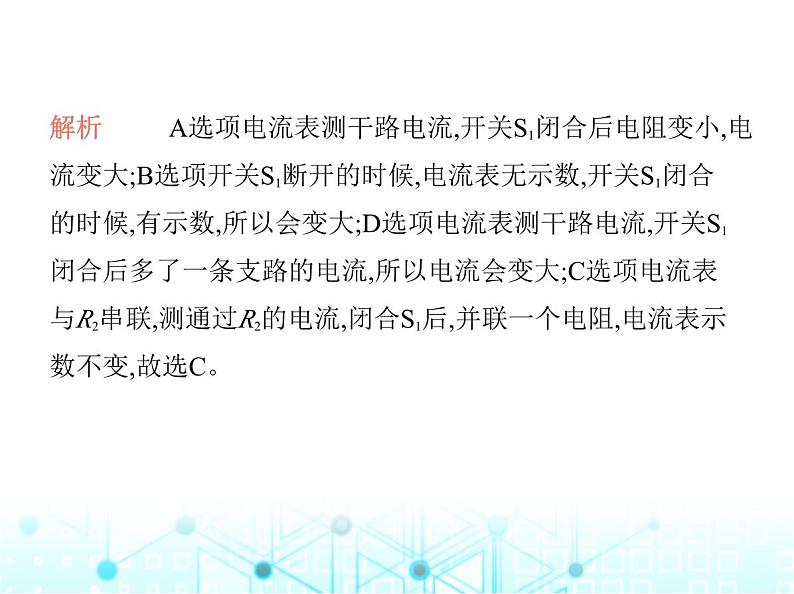

解析    A选项电流表测干路电流,开关S1闭合后电阻变小,电 流变大;B选项开关S1断开的时候,电流表无示数,开关S1闭合 的时候,有示数,所以会变大;D选项电流表测干路电流,开关S1 闭合后多了一条支路的电流,所以电流会变大;C选项电流表 与R2串联,测通过R2的电流,闭合S1后,并联一个电阻,电流表示 数不变,故选C。

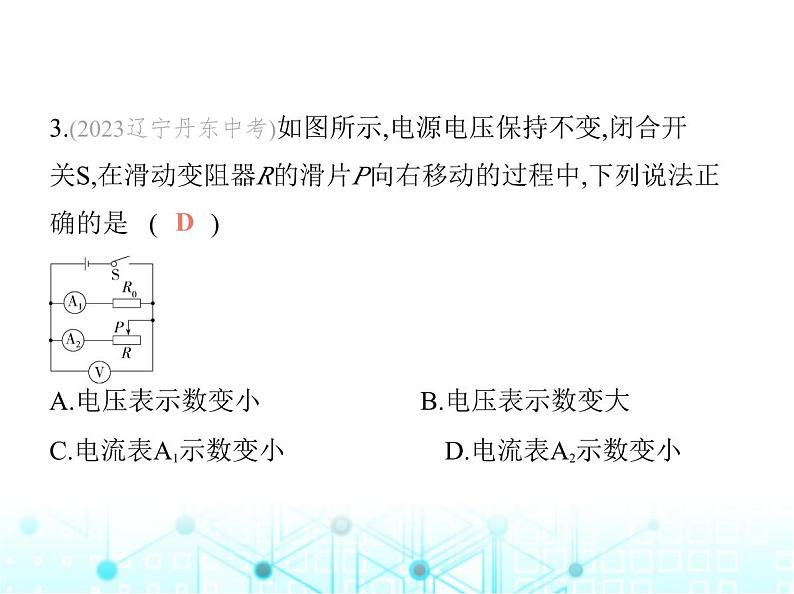

3.(2023辽宁丹东中考)如图所示,电源电压保持不变,闭合开 关S,在滑动变阻器R的滑片P向右移动的过程中,下列说法正 确的是 (　    ) A.电压表示数变小　　　　　    B.电压表示数变大C.电流表A1示数变小　　　　　    D.电流表A2示数变小
解析    R0和R并联,电流表A2测通过R的电流,电流表A1测通过 R0的电流,电压表测电源电压;因电源电压不变,所以电压表的 示数不变,A、B错误;滑动变阻器的滑片P向右移动过程中, 滑动变阻器接入电路的电阻变大,由欧姆定律可知,通过滑动 变阻器的电流变小,即电流表A2的示数变小,D正确;因为并联 电路两端电压不变,而定值电阻R0的阻值不变,所以根据欧姆 定律可知通过R0的电流不变,即电流表A1示数不变,C错误。 故选D。
技巧点拨　本题考查了滑动变阻器对电流表和电压表的影 响,解决此类问题要判断滑动变阻器在电路中电阻的变化,再 利用并联电路的特点和欧姆定律来判断电压和电流的变 化。
4.(新考向·项目式学习)(2023河南中考)某物理实践小组设计 了一种工程上的压力测量装置,其原理如图甲所示,电路中电 源电压恒为6 V,定值电阻R0的阻值为20 Ω,电压表的量程为0 ~3 V,轻质绝缘的压力检测板M与力敏电阻R相连,R的阻值与 压力F的关系如图乙所示。闭合开关S后,试问:   
(1)当检测板所受压力增大时,电压表的示数　　    (选填 “增大”“减小”或“不变”)。(2)检测板不受压力时,电压表的示数为多少?(3)该装置所能测量的最大压力为多少?(4)在不改变电源电压和电压表量程的情况下,若要提高该装 置所能测量的最大压力值,请写出一种简便可行的方法。
答案     1.2 V
答案 600 N
答案 减小R0的阻值
解析    (1)由图甲可知,R、R0串联,由图乙可知,当检测板所受 压力增大时,R的阻值减小,根据串联电路的电阻特点可知,电 路中的总电阻减小,电源电压不变,由欧姆定律可知,电路中 的电流增大,R0是定值电阻,根据欧姆定律可知,R0两端的电压 增大,即电压表示数增大;(2)由图乙可知,当检测板不受压力 时,R的阻值:R=80 Ω,根据串联电路的电阻特点可知,电路中 的总电阻:R总=R+R0=80 Ω+20 Ω=100 Ω,此时电路中的电流:I=  = =0.06 A,由I= 可知,R0两端的电压:U0=IR0=0.06 A
×20 Ω=1.2 V;(3)根据电压表量程可知,R0两端的最大电压:U0 大=3 V,电路中的最大电流:I大= = =0.15 A,由I= 可知,电路中的最小总电阻:R总小= = =40 Ω,根据串联电路的电阻特点可知,R的最小阻值:R小=R总小-R0=40 Ω-20 Ω=20 Ω,
