1. 关于电压,说法正确的是 (　    )A.用水压类比电压利用的是控制变量法B.电压就是电流C.先有电流,后有电压D.有电压未必有电流
解析　用水压类比电压利用的是类比法,A错误;电压和电流 是两个不同的概念,B错误;电压是形成电流的原因,有电压未 必有电流,必须闭合开关,形成通路才有电流,C错误,D正确。 故选D。
2.(2024辽宁五校期末)给手机充电时,充电器输出的电压最 接近 (　    )A.220 V　　　　　    B.110 V　　    C.48 V　　　　　    D.5 V
解析　充电器为手机充电时输出的电压较小,约5 V,A、B、 C错误,D正确。故选D。
3.(2024海南儋州期中)如图所示,接通电路后灯泡发光,则通 过灯泡的电流方向是　　　    (填“A→B”或“B→A”),添 加开关后是个完整电路。实验中小明双手同时接触电池的 正负极但并没有不适的感觉,这是因为人体的安全电压为     　 　    V。
解析　灯泡发光时,电流从电源正极出发,从灯泡的A端进入, B端流出,最后回到电源负极;一节干电池的电压为1.5 V,人体 安全电压为不高于36 V,所以小明双手同时接触电池的正负 极但并没有不适的感觉。

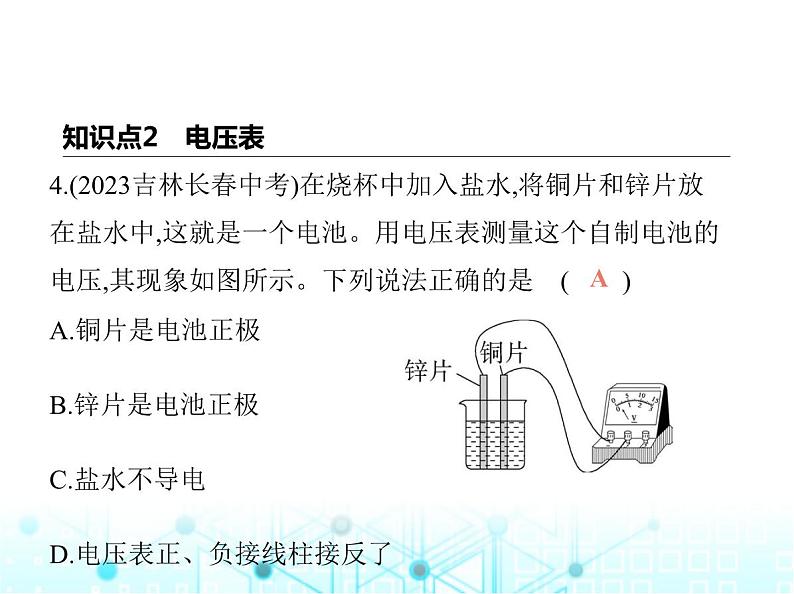

4.(2023吉林长春中考)在烧杯中加入盐水,将铜片和锌片放 在盐水中,这就是一个电池。用电压表测量这个自制电池的 电压,其现象如图所示。下列说法正确的是 (　    ) 
A.铜片是电池正极B.锌片是电池正极C.盐水不导电D.电压表正、负接线柱接反了
解析　图中铜片与电压表的正接线柱连接,指针正向偏转,说 明铜片是该盐水电池的正极、锌片是负极,A正确,B错误;盐 水是盐的水溶液,容易导电,属于导体,C错误;图中指针正向 偏转,正、负接线柱接法正确,D错误。故选A。
5.(2024河南沈丘期中)如图所示,电压表的读数为　　    V; 若换另一个量程测另一电压值,指针仍指图示位置,则此时电 压表的读数是　　    V。
解析　由图知,电压表选择的是0~15 V量程,对应的分度值为 0.5 V,此时的示数为8.5 V;当电压表选择0~3 V量程时,对应 的分度值为0.1 V,此时的示数为1.7 V。
6.(2024广东深圳期末)电压表使用时应与被测用电器　　     联。同学们在使用电压表测量电压的过程中,指针的偏转出 现了如图所示的两种现象,请你指出其中的原因:甲图的原因 是:　　　　　　　　　　　　    ,乙图的原因是:　　　     　 　　    。      
电压表的正负接线柱接反了　
解析　电压表使用时应与被测用电器并联;根据图示可知,甲 图中电压表指针向左偏转,这说明电压表的正负接线柱接反 了;乙图中指针偏转超过了最大刻度值,这说明电压表量程选 小了。
7.(2024安徽界首期末)小王同学在学习使用电压表时进行了 如下实验。 
(1)如图是小王刚连接好的电路,电压表此时测量的是灯　        两端的电压。(2)同组的同学认为这个电路开关断开时电压表已有示数,这 样的设计是不规范的,应该将导线A接到　　    。(选填 “a”“b”或“c”)(3)闭合开关后,只有一盏灯亮,若电压表的示数大于2 V,则亮 的是灯　　    。
