2025年高考物理二轮复习第十章　磁场 专题强化十八　动态圆课件+讲义（教师+学生）+跟踪练习

这是一份2025年高考物理二轮复习第十章　磁场 专题强化十八　动态圆课件+讲义（教师+学生）+跟踪练习，文件包含第十章磁场专题强化十八动态圆pptx、第十章磁场专题强化练十八动态圆-学生跟踪练习docx、第十章磁场专题强化十八动态圆-教师讲义docx、第十章磁场专题强化十八动态圆-学生复习讲义docx等4份课件配套教学资源，其中PPT共40页， 欢迎下载使用。

1.进一步理解带电粒子在有界磁场中运动的临界极值问题。 2.会用“平移圆”“旋转圆”“放缩圆”找出对应的临界状态或极值的轨迹。 3.理解“磁聚焦”和“磁发散”模型。

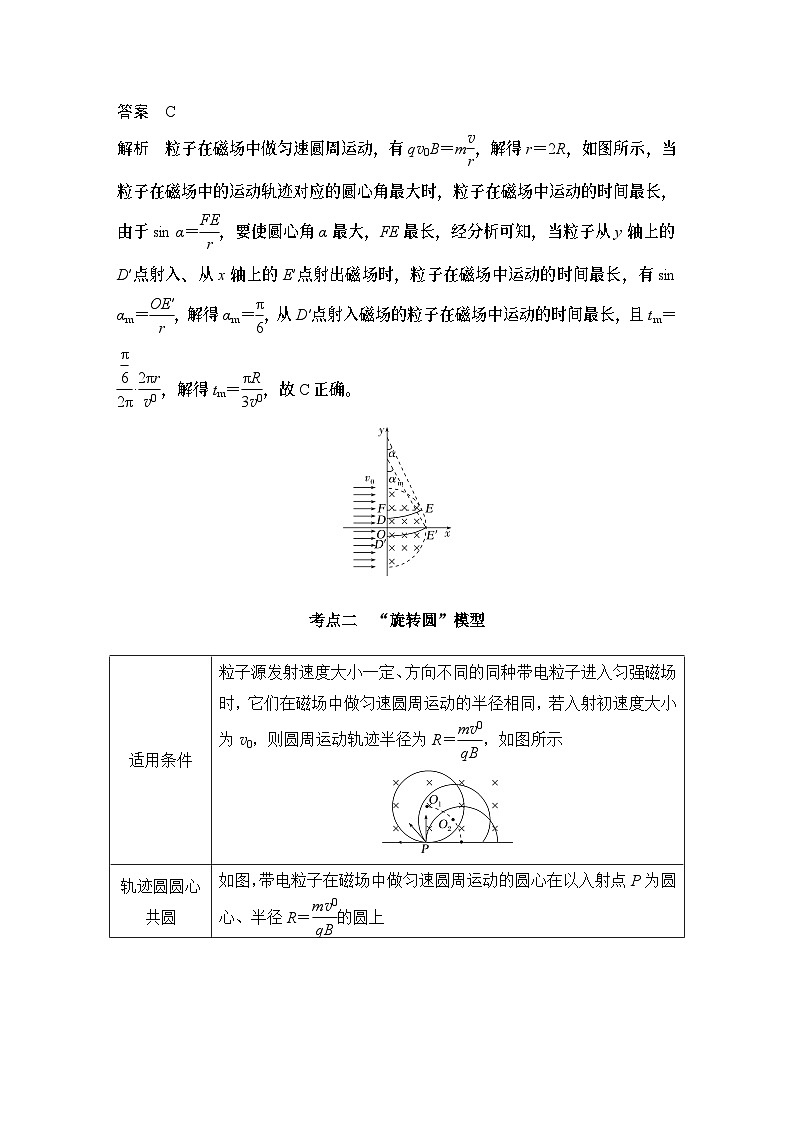

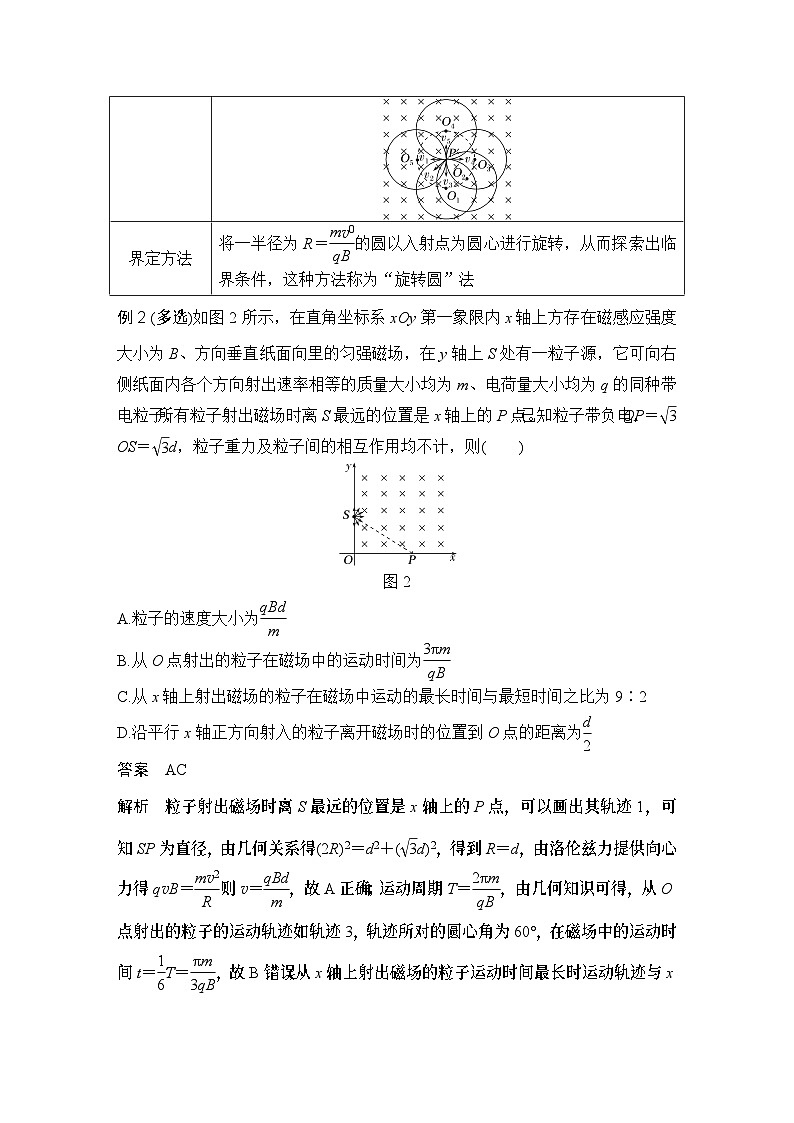

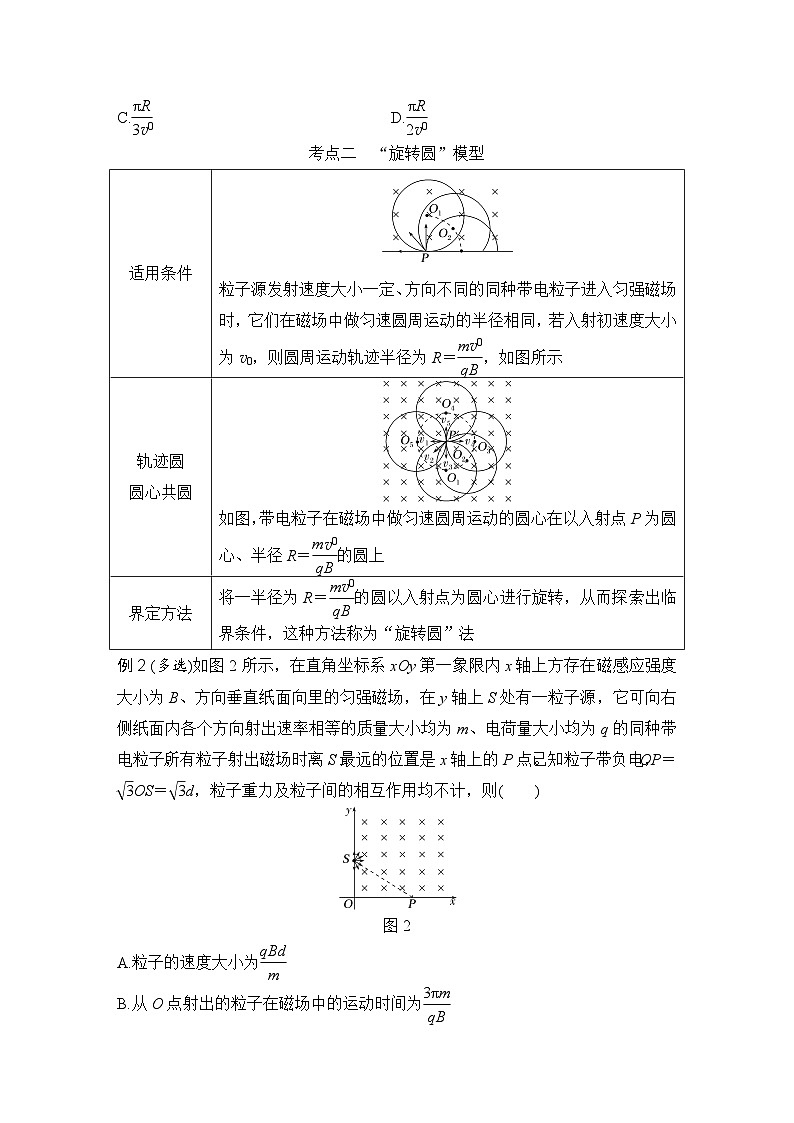

考点二　“旋转圆”模型

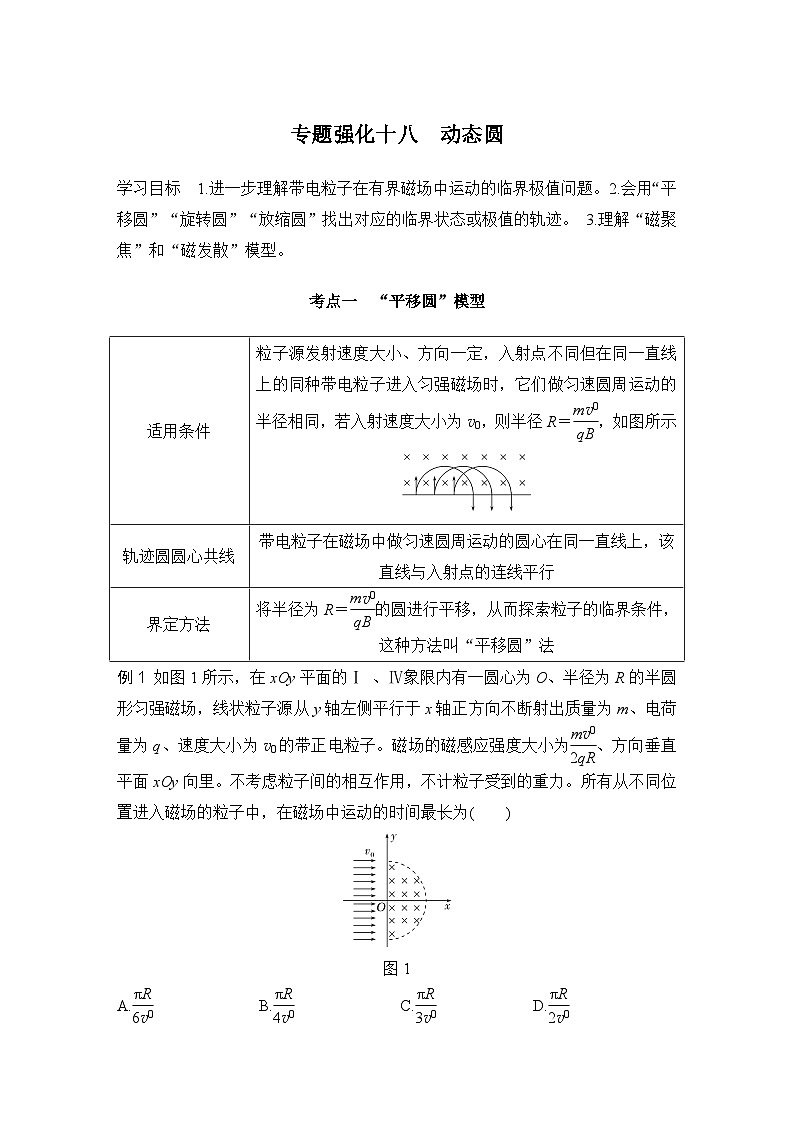

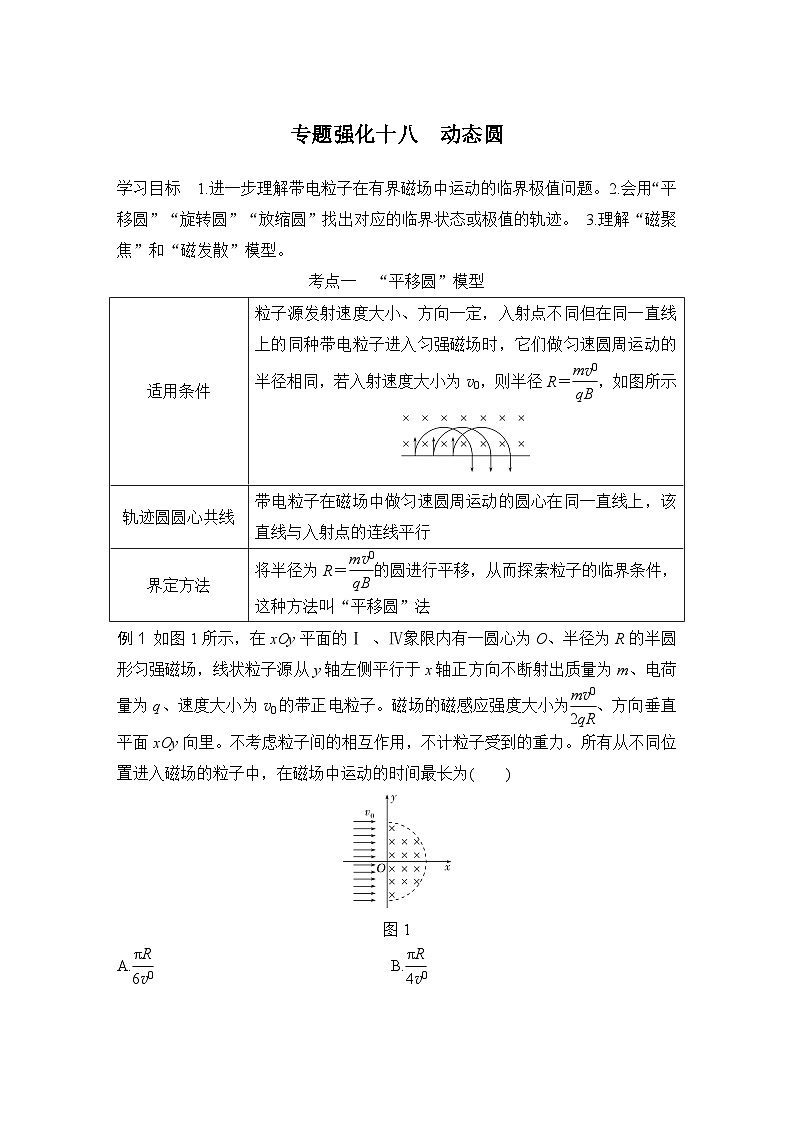

考点一　“平移圆”模型
考点三　“放缩圆”模型
考点四　“磁聚焦”与“磁发散”模型
例3 (多选)如图3所示，正方形abcd区域内有垂直于纸面向里的匀强磁场，O点是cd边的中点。若一个带正电的粒子(重力忽略不计)从O点沿纸面以垂直于cd边的某一速度射入正方形内，经过时间t0刚好从c点射出磁场。现设法使该带电粒子从O点沿纸面以与Od成30°角的方向，以各种不同的速率射入正方形内，那么下列说法正确的是(　　)
例4 (多选)利用磁聚焦和磁控束可以改变一束平行带电粒子的宽度，人们把此原理运用到薄膜材料制备上，使芯片技术得到飞速发展。如图4，宽度为r0的带正电粒子流水平向右射入半径为r0的圆形匀强磁场区域，磁感应强度大小为B0，这些带电粒子都将从磁场圆上O点进入正方形区域，正方形过O点的一边与半径为r0的磁场圆相切。在正方形区域内存在一个面积最小的匀强磁场区域，使汇聚到O点的粒子经过该磁场区域后宽度变为2r0，且粒子仍沿水平向右射出，不考虑粒子间的相互作用力及粒子的重力，下列说法正确的是(　　)
(多选)如图5所示，扇形区域AOB内存在有垂直平面向里的匀强磁场，OA和OB互相垂直是扇形的两条半径，一个带电粒子从A点沿AO方向进入磁场，从B点离开，若该粒子以同样的速度从C点平行于AO方向进入磁场，则(　　)A.粒子带正电B.C点越靠近B点，粒子偏转角度越大C.C点越远离B点，粒子运动时间越短D.只要C点在AB之间，粒子仍然从B点离开磁场
解析　由题意，粒子从A点进入磁场从B点离开，由左手定则可知粒子带正电，故A正确；由题意知当粒子从A点入射时，从B点离开磁场，则粒子做圆周运动的半径等于磁场圆弧区域的半径，根据磁聚焦的原理，当入射方向平行时，这些粒子将从同一点射出，如图所示，从点A、C、C1、C2以相同的方向进入磁场，则这些粒子从同一点B射出，从图中看出，C点越靠近B点，偏转角越小，时间越短，离B点越远，偏转角越大，时间越长，故D正确，B、C错误。

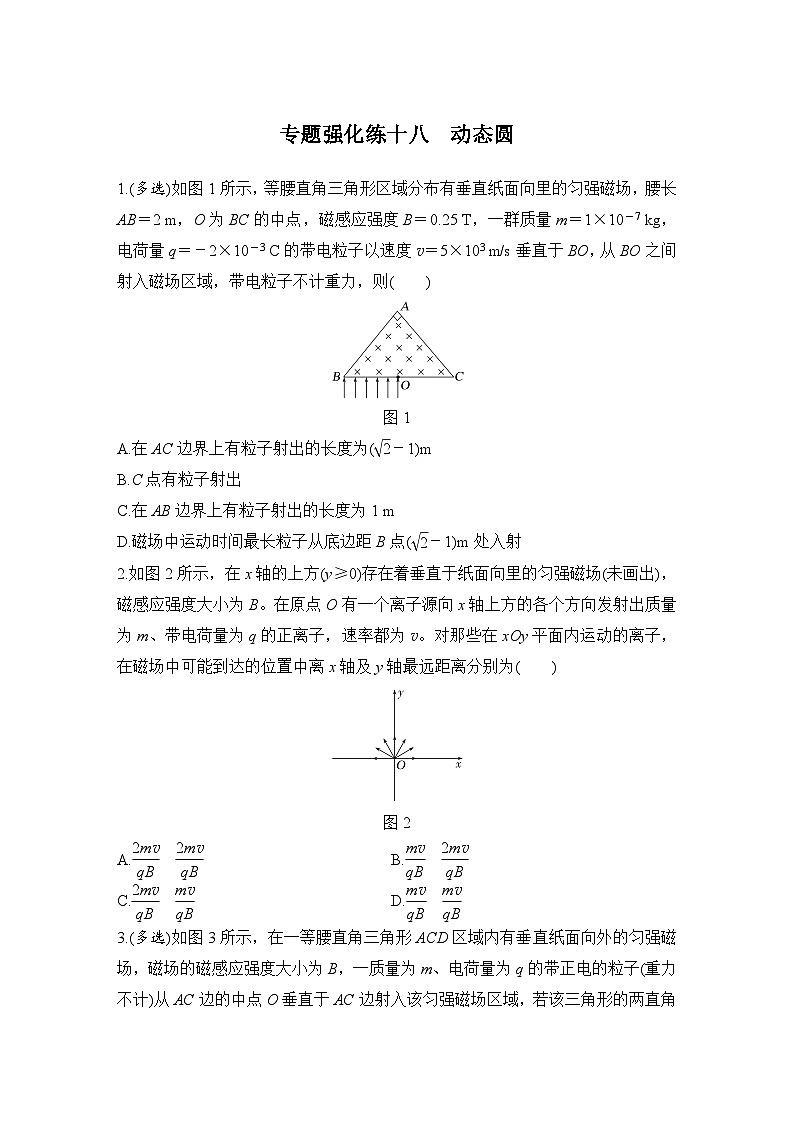

1.(多选)如图1所示，等腰直角三角形区域分布有垂直纸面向里的匀强磁场，腰长AB＝2 m，O为BC的中点，磁感应强度B＝0.25 T，一群质量m＝1×10－7 kg，电荷量q＝－2×10－3 C的带电粒子以速度v＝5×103 m/s垂直于BO，从BO之间射入磁场区域，带电粒子不计重力，则(　　　)
2.如图2所示，在x轴的上方(y≥0)存在着垂直于纸面向里的匀强磁场(未画出)，磁感应强度大小为B。在原点O有一个离子源向x轴上方的各个方向发射出质量为m、带电荷量为q的正离子，速率都为v。对那些在xOy平面内运动的离子，在磁场中可能到达的位置中离x轴及y轴最远距离分别为(　　)

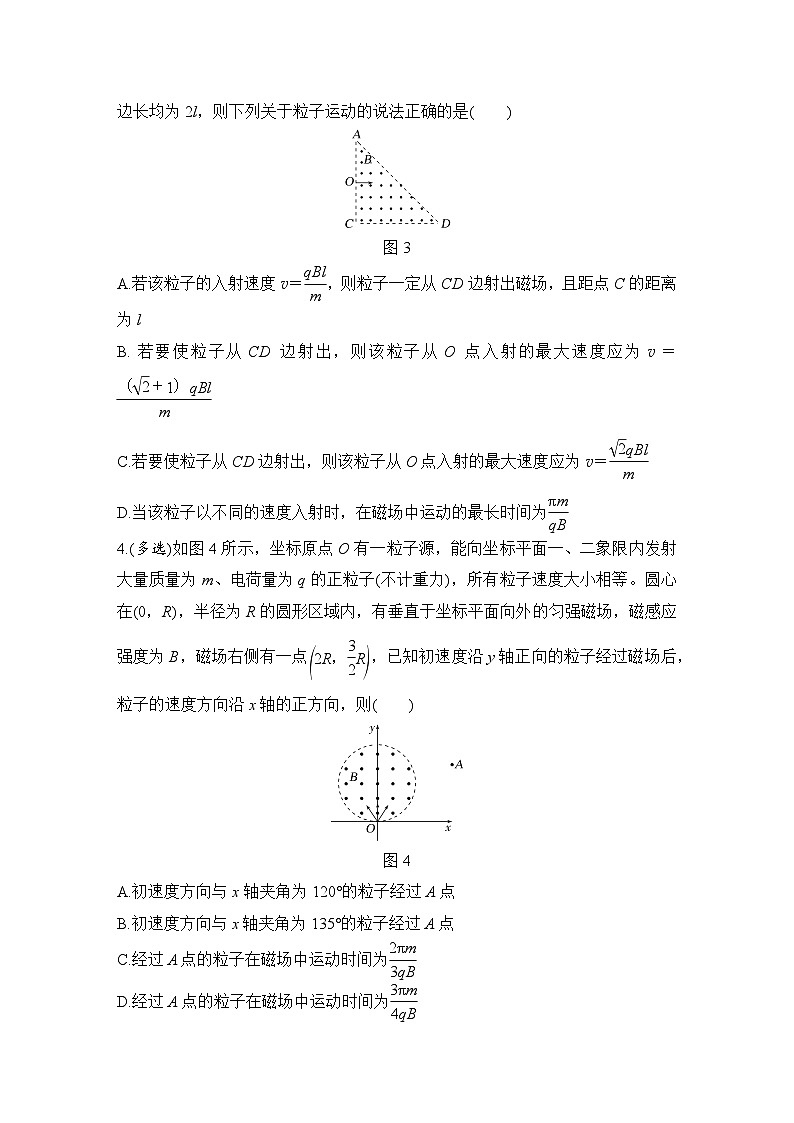

3.(多选)如图3所示，在一等腰直角三角形ACD区域内有垂直纸面向外的匀强磁场，磁场的磁感应强度大小为B，一质量为m、电荷量为q的带正电的粒子(重力不计)从AC边的中点O垂直于AC边射入该匀强磁场区域，若该三角形的两直角边长均为2l，则下列关于粒子运动的说法正确的是(　　　)
5.如图5所示，宽为d的混合粒子束由速率为3v、4v、5v的三种带正电的离子组成。所有离子的电荷量均为q、质量均为m，当三种速率的离子水平向右进入匀强磁场，磁场方向垂直纸面向外。在入口外，紧靠粒子束的下边缘竖直放置一个长度为2d的薄吞噬板MN。忽略离子重力及离子间相互作用，若使这些离子都能打到吞噬板MN上，则磁感应强度大小的取值范围是(　　)
6.(2024·浙江温州模拟)如图6所示，竖直平面内有一xOy平面直角坐标系，第一、四象限中存在垂直于纸面向里的匀强磁场，磁感应强度大小记为B(B未知)。坐标原点O处有一放射源，放射源可以源源不断向一、四象限180°范围内均匀地辐射出质量为m、电荷量为q的正离子。在y轴上固定一能吸收离子的收集板MN，M点坐标为(0，a)，N点坐标为(0，2a)，当辐射的离子速率为v0时离子打在收集板上的位置最远到N点，最近到M点。不计离子的重力及离子间的相互作用的影响，求：(1)恰好打到M点的离子在磁场中运动的时间；(2)能打到收集板上的离子数占辐射总数的比例。
7.电子质量为m、电荷量为e，从坐标原点O处沿xOy平面射入第一象限，射入时速度方向不同，速度大小均为v0，如图7所示。现在某一区域加一方向向外且垂直于xOy平面的匀强磁场，磁感应强度为B，若这些电子穿过该磁场后都能垂直射到荧光屏MN上，荧光屏与y轴平行，求： (1)荧光屏上光斑的长度；(2)所加磁场范围的最小面积。
8.如图8所示，正方形区域abcd内(含边界)有垂直纸面向里的匀强磁场，ab＝l，Oa＝0.4l，大量带正电的粒子从O点沿与ab边成37°角的方向以不同的初速度v0射入磁场，不计粒子重力和粒子间的相互作用，已知带电粒子的质量为m、电荷量为q，磁场的磁感应强度大小为B，sin 37°＝0.6，cs 37°＝0.8。 (1)求带电粒子在磁场中运动的最长时间；(2)若带电粒子从ad边离开磁场，求v0的取值范围。
解析　(1)粒子从ab边离开磁场时，在磁场中运动的时间最长，如图甲所示，
