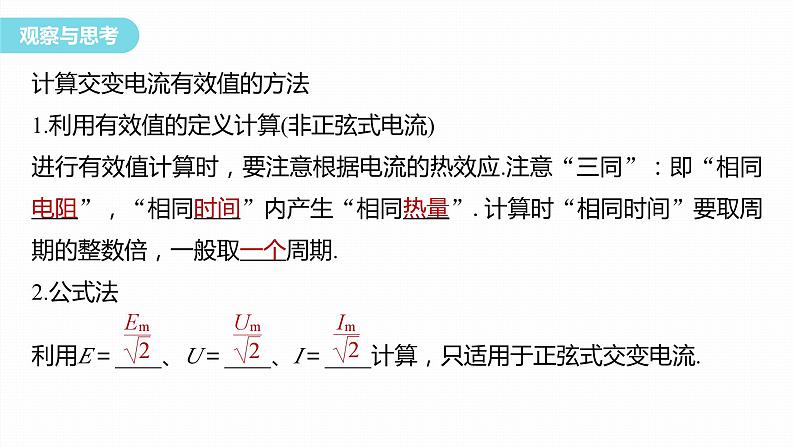

计算交变电流有效值的方法1.利用有效值的定义计算(非正弦式电流)进行有效值计算时，要注意根据电流的热效应.注意“三同”：即“相同电阻”，“相同时间”内产生“相同热量”.计算时“相同时间”要取周期的整数倍，一般取一个周期.2.公式法
利用E＝____、U＝____、I＝____计算，只适用于正弦式交变电流.

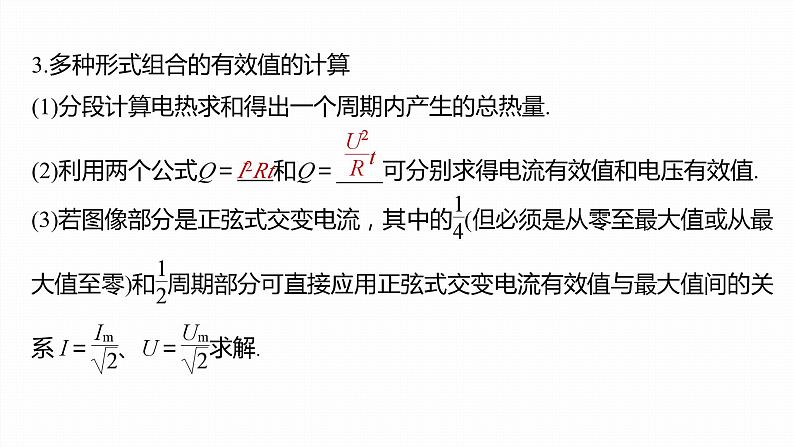

3.多种形式组合的有效值的计算(1)分段计算电热求和得出一个周期内产生的总热量.(2)利用两个公式Q＝I2Rt和Q＝____可分别求得电流有效值和电压有效值.

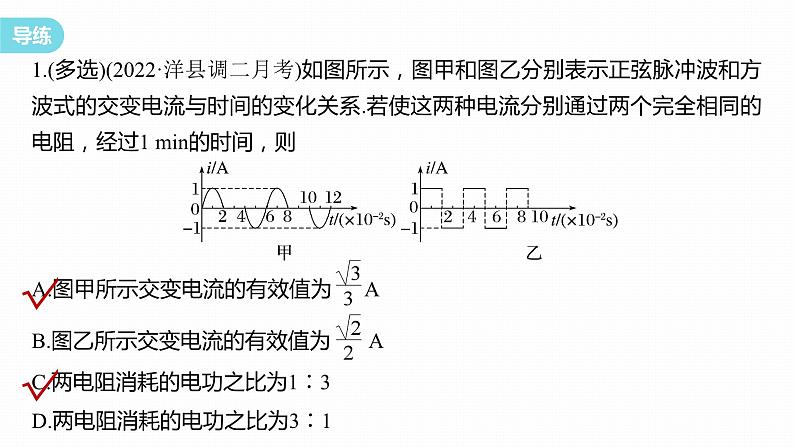

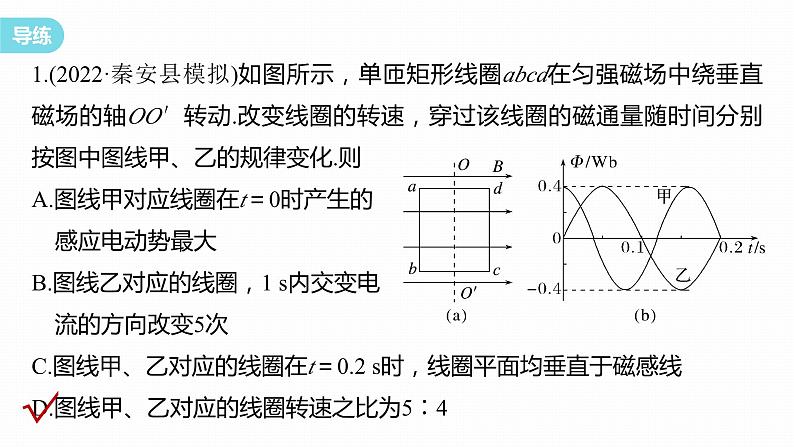

1.(多选)(2022·洋县调二月考)如图所示，图甲和图乙分别表示正弦脉冲波和方波式的交变电流与时间的变化关系.若使这两种电流分别通过两个完全相同的电阻，经过1 min的时间，则
A.图甲所示交变电流的有效值为 AB.图乙所示交变电流的有效值为 AC.两电阻消耗的电功之比为1∶3D.两电阻消耗的电功之比为3∶1

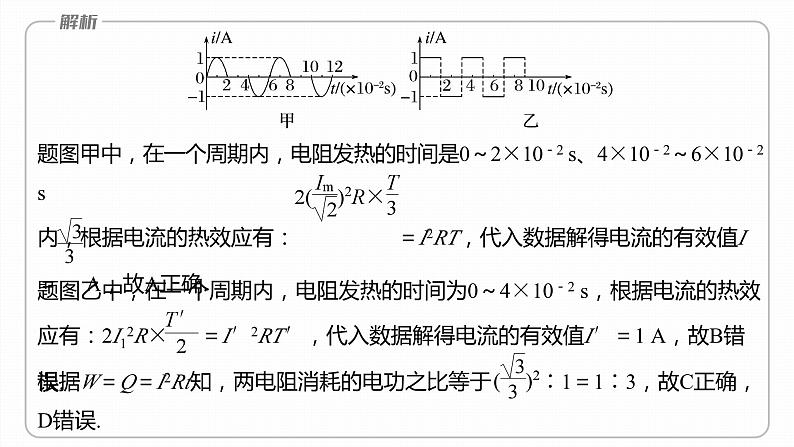

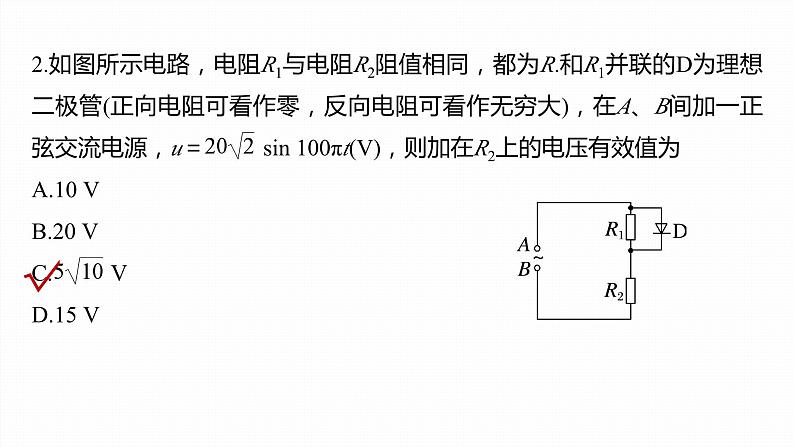

2.如图所示电路，电阻R1与电阻R2阻值相同，都为R.和R1并联的D为理想二极管(正向电阻可看作零，反向电阻可看作无穷大)，在A、B间加一正弦交流电源，u＝ sin 100πt(V)，则加在R2上的电压有效值为A.10 V B.20 VC. VD.15 V
3.如图所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B.电阻为R、半径为L、圆心角为45°的扇形闭合导线框绕垂直于纸面的O轴以角速度ω匀速转动(O轴位于磁场边界).则线框内产生的感应电流的有效值为
4.(2022·宜宾期末)手摇式发电机的原理图如图，发电机线圈内阻为1 Ω，产生的电动势随时间变化的规律为e＝ cs 10πt(V).现将发电机与阻值为9 Ω的灯泡组成闭合电路，图示位置线圈平面与磁感线平行，已知匝数n＝1，若灯丝电阻不随温度变化，下列说法正确的是
A.理想电压表的示数为10 VB.线圈转动到图示位置时，灯泡中电流瞬时值为零C.线圈由图示位置转 圈，回路中灯泡消耗的电能为0.45 JD.线圈由图示位置转 圈，通过灯泡的电荷量为 C
线圈在题图位置时，穿过线圈的磁通量为零，线圈的感应电动势最大，灯泡中电流瞬时值最大，故B错误；

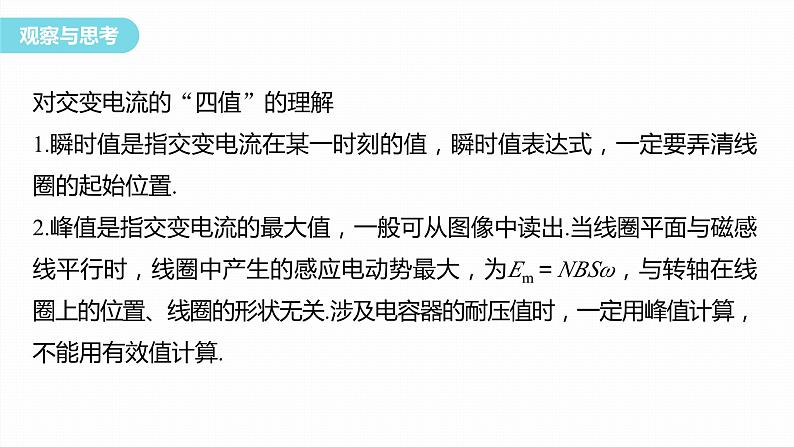

5.如图所示，匀强磁场的磁感应强度B＝0.5 T，边长L＝10 cm的正方形线圈abcd共100匝，线圈电阻r＝1 Ω，线圈绕垂直于磁感线的对称轴OO′匀速转动，角速度ω＝2π rad/s，外电路电阻R＝4 Ω，电压表为理想交流电表，求：(1)转动过程中感应电动势的峰值；
感应电动势的峰值Em＝NBSω＝100×0.5×0.12×2π V≈3.14 V.
线圈转过60°时的瞬时感应电动势e＝Emcs 60°＝3.14×0.5 V＝1.57 V.
(2)由图示位置(线圈平面与磁感线平行)转过60°角时的瞬时感应电动势；
由法拉第电磁感应定律可得，转过60°角的过程中产生的平均感应电动势
(3)由图示位置转过60°角的过程中产生的平均感应电动势；
电压表示数为外电压的有效值
(4)交流电压表的示数；
线圈转过60°角的过程中通过电阻R的电荷量
(5)由图示位置转过60°角的过程中通过电阻R的电荷量.

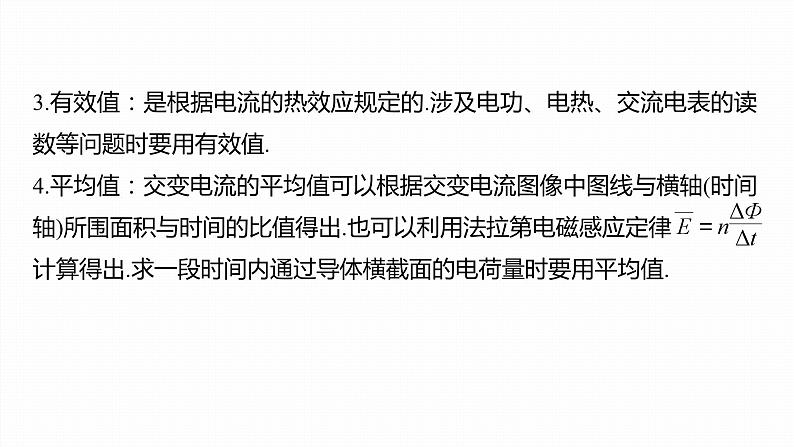

交变电流“四值”的适用情况(1)求电荷量时要用平均值；(2)交流电表显示的是有效值；(3)电气设备标注的额定电压、额定电流是有效值；(4)计算热量、功率、电功以及确定保险丝的熔断电流时，一定要用有效值；(5)判断电容器是否被击穿，应看最大值；(6)计算霓虹灯或氖管的发光时间和计算线圈在某时刻的受力情况，只能用瞬时值处理.
