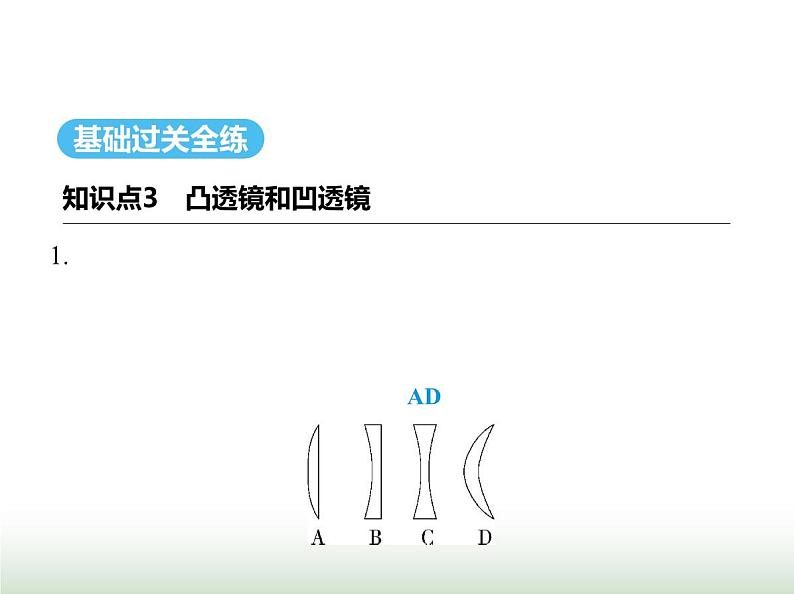

知识点3　凸透镜和凹透镜

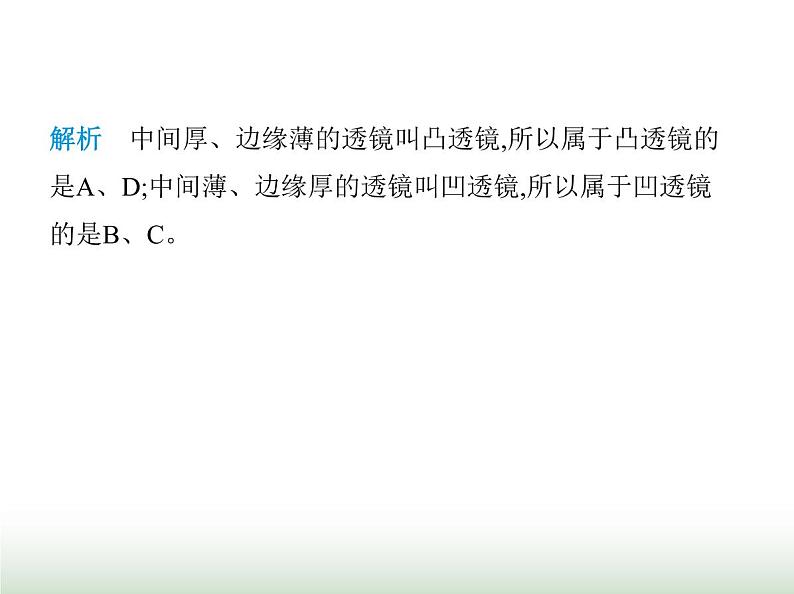

解析　中间厚、边缘薄的透镜叫凸透镜,所以属于凸透镜的 是A、D;中间薄、边缘厚的透镜叫凹透镜,所以属于凹透镜 的是B、C。
知识点4　透镜对光的作用

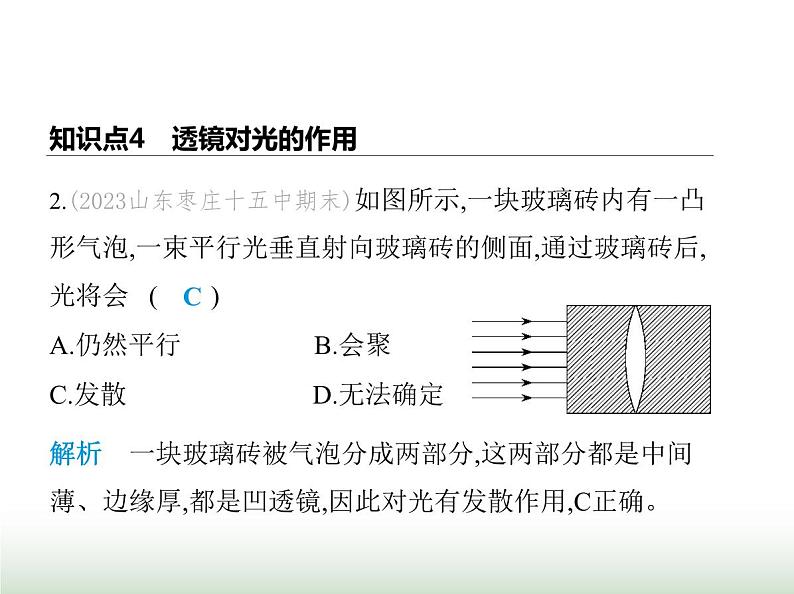

2.(2023山东枣庄十五中期末)如图所示,一块玻璃砖内有一凸 形气泡,一束平行光垂直射向玻璃砖的侧面,通过玻璃砖后, 光将会 (　　)A.仍然平行　　　　　B.会聚C.发散　　　　　　　D.无法确定
解析　一块玻璃砖被气泡分成两部分,这两部分都是中间 薄、边缘厚,都是凹透镜,因此对光有发散作用,C正确。

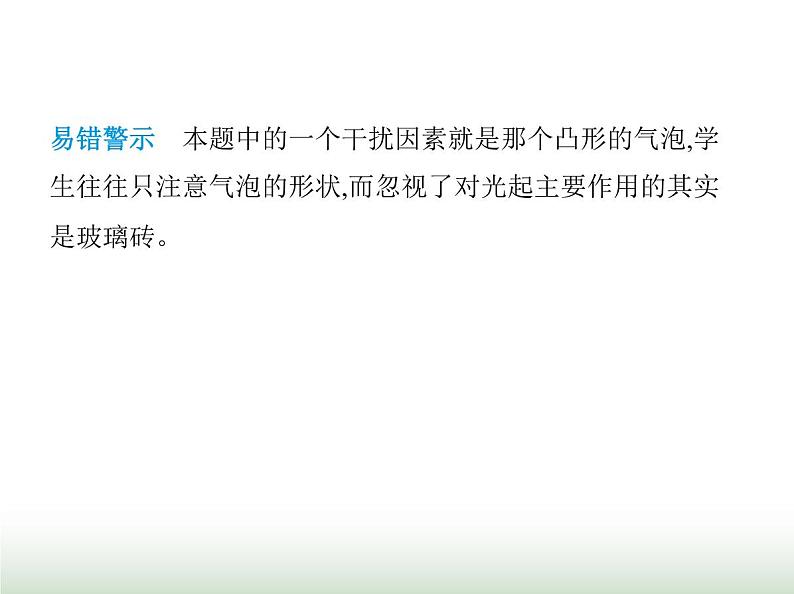

易错警示　本题中的一个干扰因素就是那个凸形的气泡,学 生往往只注意气泡的形状,而忽视了对光起主要作用的其实 是玻璃砖。

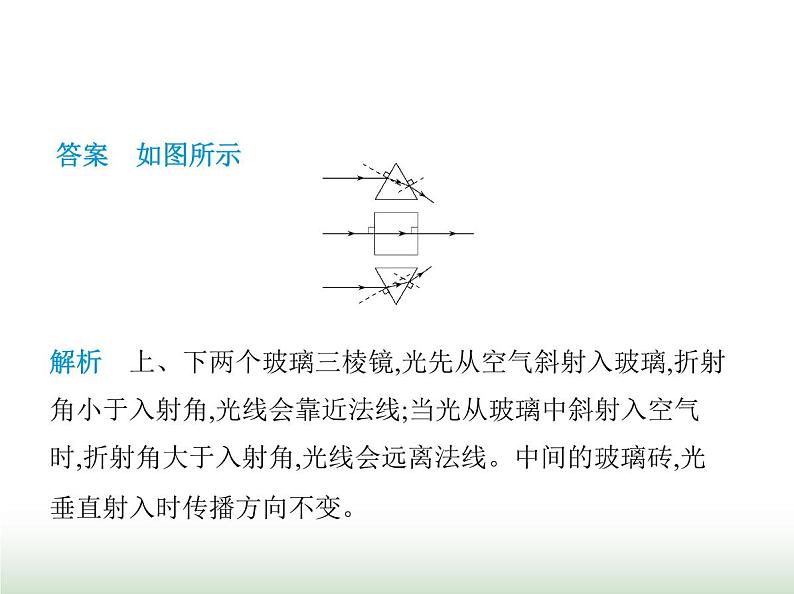

3.(2024山东烟台牟平期中)如图,上、下是两个相同的玻璃 三棱镜,中间是一块玻璃砖,请画出三条光线的折射光线。
解析　上、下两个玻璃三棱镜,光先从空气斜射入玻璃,折射 角小于入射角,光线会靠近法线;当光从玻璃中斜射入空气 时,折射角大于入射角,光线会远离法线。中间的玻璃砖,光 垂直射入时传播方向不变。

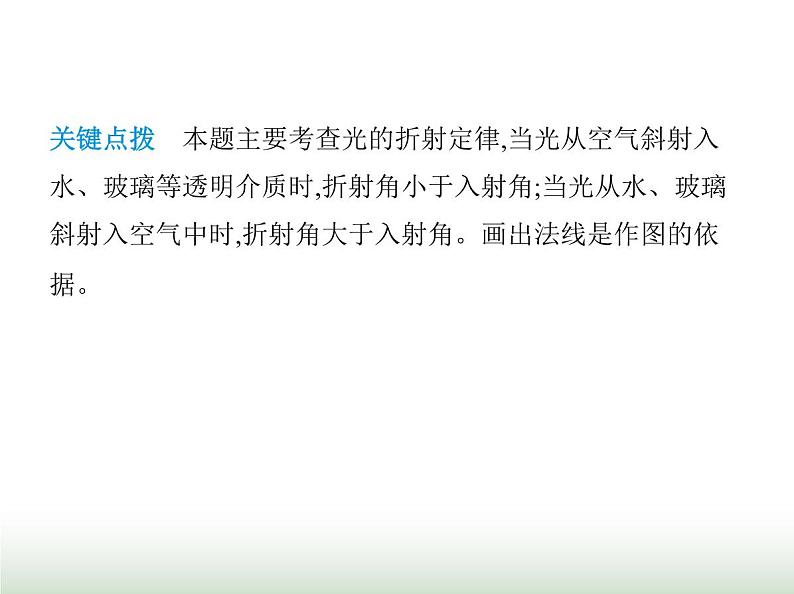

关键点拨　本题主要考查光的折射定律,当光从空气斜射入 水、玻璃等透明介质时,折射角小于入射角;当光从水、玻璃 斜射入空气中时,折射角大于入射角。画出法线是作图的依 据。
4.(2023山东广饶期中)如图,F是透镜的焦点,其中正确的光路 图是 (　　)
解析　通过焦点的光经凸透镜折射后将平行于主光轴,故A 错误;入射光平行于主光轴,经过凸透镜折射后,折射光应该 过焦点,故B错误;平行于主光轴的入射光经过凹透镜折射后, 折射光线的反向延长线过焦点,故C正确;凹透镜对光有发散 作用,而图中的凹透镜对光起了会聚作用,故D错误。
5.(新考向·开放性设问)(1)给你一个透镜,你怎样辨别是凸透 镜还是凹透镜?答:方法一:         。 方法二:    。(2)如果是凸透镜,请你写出测定此凸透镜焦距的办法:         。
解析　(1)方法一:凸透镜对光有会聚作用,凹透镜对光有发散作用。透镜正对着太阳光(平行光)移动,另一侧能得到最小最亮的点说明是凸透镜,出现一个暗圈说明是凹透镜;方法二:把透镜放在字的附近去看字,放大的是凸透镜,缩小的是凹透镜。(2)测凸透镜焦距:把凸透镜正对太阳光,再把一张纸放在它的另一侧,改变透镜与纸的距离,直到纸上的光斑变得最小、最亮,测量这个最小、最亮的光斑到凸透镜的距离即凸透镜的焦距。
6.(新情境·安全与健康)(2024山东广饶实验中学期中,7,★☆☆)炎炎夏日,汽车停在露天停车场,若把装满水的矿泉水瓶留在车内,太阳光通过矿泉水瓶后可能把汽车内的易燃物引燃。矿泉水瓶所起的作用相当于 (　　)A.凸透镜　　　　　　　    B.凹透镜C.平面镜　　　　　　　    D.潜望镜
解析　装满水的矿泉水瓶相当于一个凸透镜,凸透镜对光有 会聚作用,会使太阳光会聚于一点,易引起火灾,故A正确。
解析　纸上呈现一个并非最小的光斑,则该光斑不是凸透镜 的焦点;这个光斑可能是焦点之后的,也可能是焦点之前的, 所以凸透镜的焦距不等于8 cm;由题知,凸透镜远离纸的过程 中光斑一直变大,说明凸透镜的焦点在光斑之前,因此焦距一 定小于8 cm,故选A。
关键点拨　平行于凸透镜主光轴的光经凸透镜折射后将会 聚于一点,即焦点,该点为最小、最亮的光斑。
解析　由图知,通过甲透镜的光线相比入射光线向主光轴靠 近,所以甲对光有会聚作用,甲是凸透镜;通过乙透镜的光线 相比入射光线远离主光轴,所以乙对光有发散作用,乙是凹透 镜,故A、B、D错误,C正确。
9.(2022山东沂源期末,4改编,★★☆)关于透镜,下列说法正 确的是 (　　)A.凸透镜只对平行光有会聚作用B.平行光经过凸透镜后会聚于一点,这个点就是焦点C.无论是凸透镜还是凹透镜,经过透镜光心的光线方向都不 改变D.光经过凹透镜后发散,折射光线一定不会相交于一点
解析　凸透镜对所有的光都有会聚作用,故A错误;平行于凸 透镜主光轴的光经过凸透镜折射后会聚于一点,该点才是凸 透镜的焦点,故B错误;经过凸透镜或凹透镜光心的光线,传播 方向不变,故C正确;凹透镜对光有发散作用,是指折射光线相 对于入射光线发散了,并非指通过凹透镜的光线都是发散光 线,因此折射光线仍有可能相交于一点,故D错误。
10.(2023山东烟台中考,21,★☆☆)光通过透镜会发生折射, 请将图中的入射光线或折射光线补画完整。
解析　过光心的光传播方向不变,过焦点的光经凸透镜折射 后平行于主光轴,平行于主光轴的光经凸透镜折射后将过焦 点,据此作图,注意入射光的方向与折射光的方向一致。
11.(中华优秀传统文化)(2023四川成都中考,A21节选,★★☆)如图甲所示是博物馆内“刘充国印”的展台,上方是凸透镜,透过它能看到放大的印章;下方是平面镜,通过它能看到印章底部的字。图乙是其示意图,F为凸透镜的焦点,O为凸透镜的光心,光线a平行于凸透镜的主光轴(图中虚线)。请在图乙中画出:①光线a经过凸透镜折射后的光线;②光线b经过平面镜反射后的光线。
解析　①由图知,光线a平行于主光轴,光线a经过凸透镜折射 后折射光线过右焦点F;②过光线b与平面镜的交点作法线, 根据反射角等于入射角作出反射光线。
12.(2024山东枣庄山亭期末,21,★★☆)如图所示,凸透镜的主光轴与水面相平,F是凸透镜的焦点,一束与水面平行的光射到凸透镜上,经凸透镜折射后在水面上发生反射和折射。请画出:(1)经透镜后的折射光线。(2)反射光线和进入水中光线的大致位置。
解析　(1)平行于主光轴的入射光线经过凸透镜折射后,折射 光线过焦点。(2)过焦点(入射点)F画出法线,根据光的反射规律在法线右侧空气中画出反射光线;在法线右侧的水中,根据折射角小于 入射角画出折射光线。
13.小明在学习了凸透镜后,想探究凸透镜的焦距大小与什么 因素有关,于是他让平行光通过如图(a)的四个透镜(其中甲、乙和丙、丁是两组形状相同的凸透镜,它们分别用玻璃、塑料和水晶制成)。
(1)当与主光轴平行的光经过甲、丙两凸透镜后会聚于焦点 处,如图(b)所示,比较两次实验现象,可以得到的结论是在凸 透镜的材料相同时,凸透镜表面越凸,凸透镜的焦距越　　         (选填“大”或“小”);(2)如果要探究凸透镜的焦距大小与材料的关系,应选择　      　      两个凸透镜,这里主要用到的一个物理研究方法是　  　    ;(3)小明用乙透镜测焦距时发现边缘有一小块已经缺损,这会 使测得的焦距　　　    (选填“变大”“变小”或“不变”)。
解析　实验题是考试中必不可少的题目,要加强实验教学,引 导学生从实验中分析现象,归纳总结规律,培养学生观察、分 析、概括的能力。(1)如图(b)所示,比较两次实验现象,可以 得到的结论是在凸透镜的材料相同时,凸透镜表面越凸,凸透 镜的焦距越小;(2)如果要探究凸透镜的焦距大小与材料的关 系,应选择两个球形表面弯曲程度相同,而材料不同的凸透 镜,所以应选择甲、乙(或丙、丁)两个凸透镜,这里主要用到的一个物理研究方法是控制变量法;
