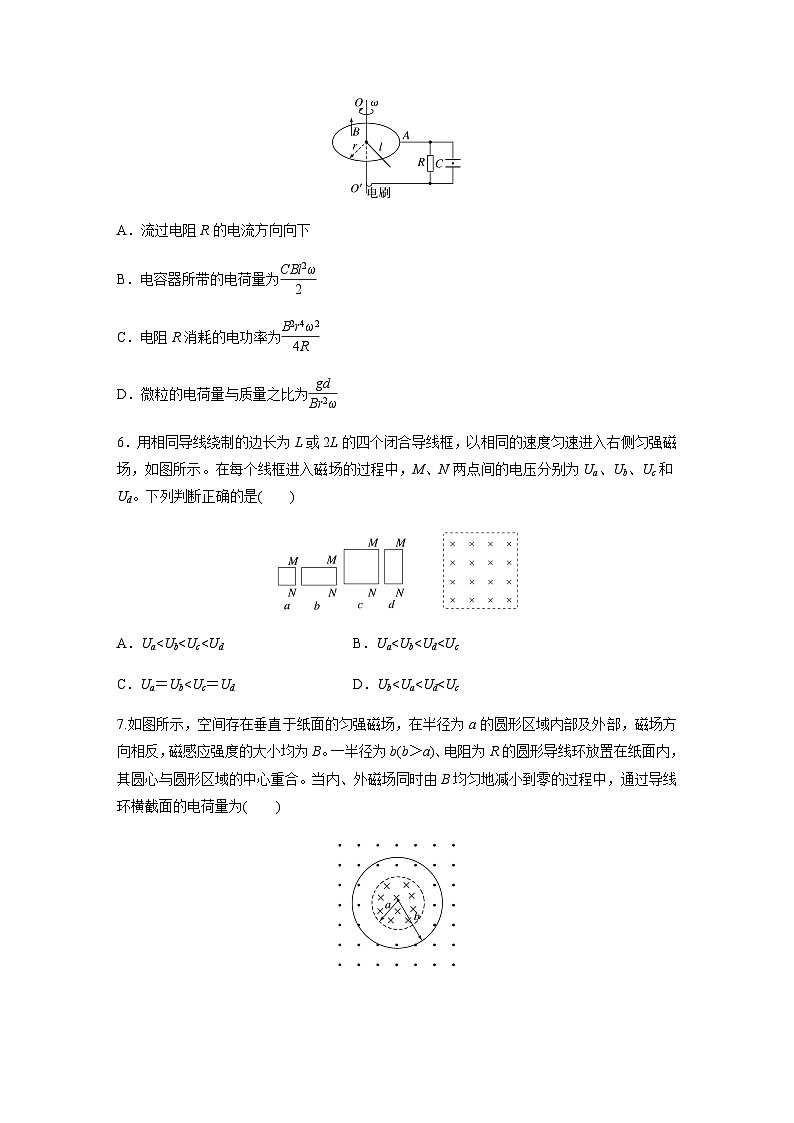

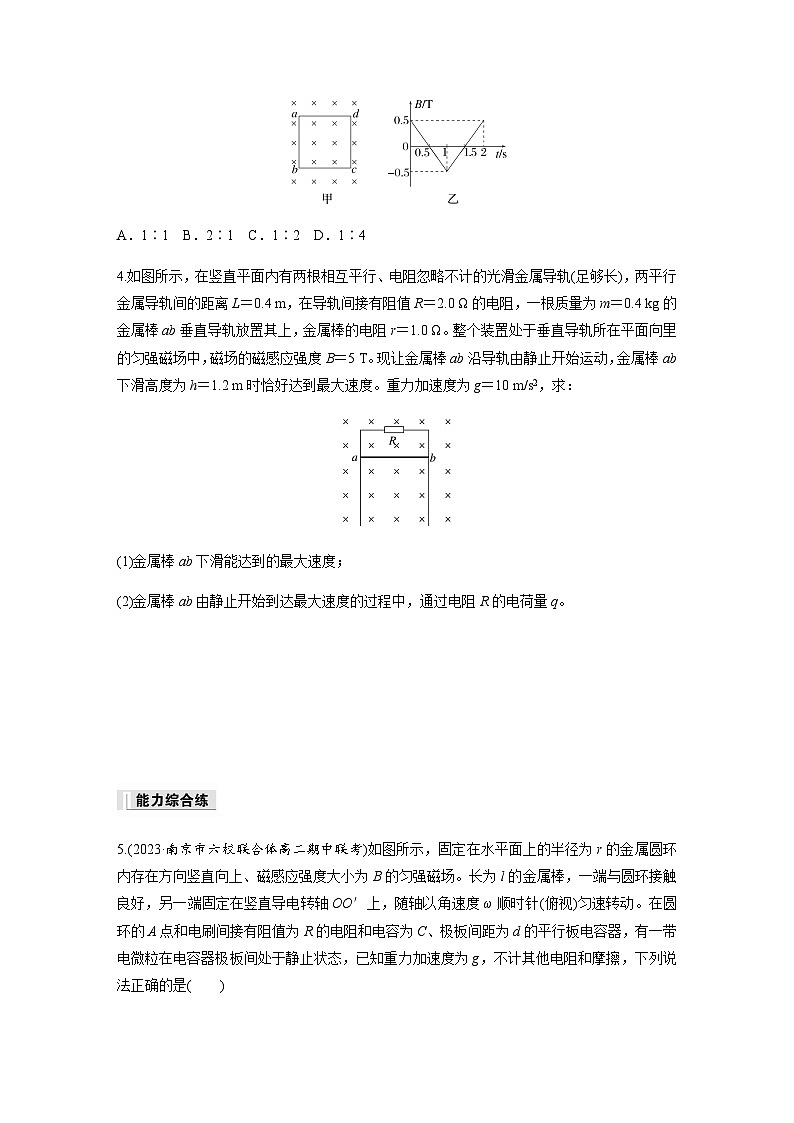

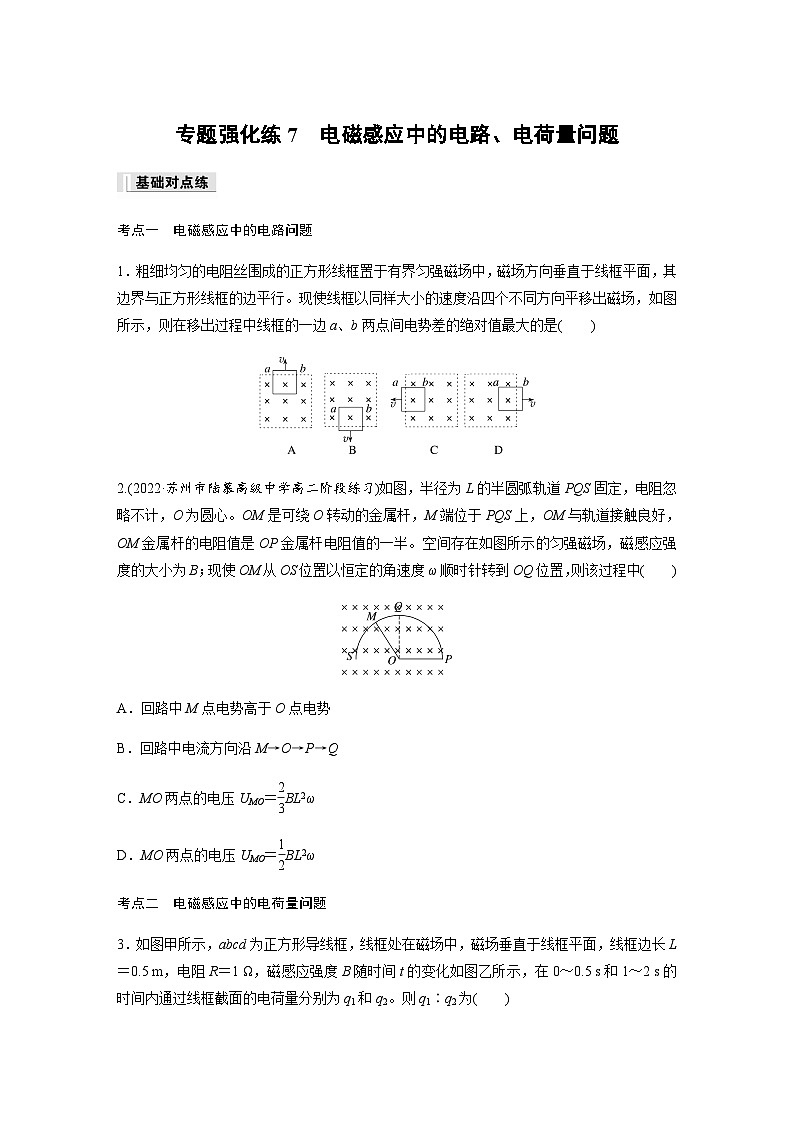

专题强化练7　电磁感应中的电路、电荷量问题考点一　电磁感应中的电路问题1．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框的一边a、b两点间电势差的绝对值最大的是(　　)2.(2022·苏州市陆慕高级中学高二阶段练习)如图，半径为L的半圆弧轨道PQS固定，电阻忽略不计，O为圆心。OM是可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好，OM金属杆的电阻值是OP金属杆电阻值的一半。空间存在如图所示的匀强磁场，磁感应强度的大小为B；现使OM从OS位置以恒定的角速度ω顺时针转到OQ位置，则该过程中(　　)A．回路中M点电势高于O点电势B．回路中电流方向沿M→O→P→QC．MO两点的电压UMO＝eq \f(2,3)BL2ωD．MO两点的电压UMO＝eq \f(1,2)BL2ω考点二　电磁感应中的电荷量问题3．如图甲所示，abcd为正方形导线框，线框处在磁场中，磁场垂直于线框平面，线框边长L＝0.5 m，电阻R＝1 Ω，磁感应强度B随时间t的变化如图乙所示，在0～0.5 s和1～2 s的时间内通过线框截面的电荷量分别为q1和q2。则q1∶q2为(　　)A．1∶1 B．2∶1 C．1∶2 D．1∶44.如图所示，在竖直平面内有两根相互平行、电阻忽略不计的光滑金属导轨(足够长)，两平行金属导轨间的距离L＝0.4 m，在导轨间接有阻值R＝2.0 Ω的电阻，一根质量为m＝0.4 kg的金属棒ab垂直导轨放置其上，金属棒的电阻r＝1.0 Ω。整个装置处于垂直导轨所在平面向里的匀强磁场中，磁场的磁感应强度B＝5 T。现让金属棒ab沿导轨由静止开始运动，金属棒ab下滑高度为h＝1.2 m时恰好达到最大速度。重力加速度为g＝10 m/s2，求：(1)金属棒ab下滑能达到的最大速度；(2)金属棒ab由静止开始到达最大速度的过程中，通过电阻R的电荷量q。5.(2023·南京市六校联合体高二期中联考)如图所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场。长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴OO′上，随轴以角速度ω顺时针(俯视)匀速转动。在圆环的A点和电刷间接有阻值为R的电阻和电容为C、极板间距为d的平行板电容器，有一带电微粒在电容器极板间处于静止状态，已知重力加速度为g，不计其他电阻和摩擦，下列说法正确的是(　　)A．流过电阻R的电流方向向下B．电容器所带的电荷量为eq \f(CBl2ω,2)C．电阻R消耗的电功率为eq \f(B2r4ω2,4R)D．微粒的电荷量与质量之比为eq \f(gd,Br2ω)6．用相同导线绕制的边长为L或2L的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如图所示。在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud。下列判断正确的是(　　)A．Ua
