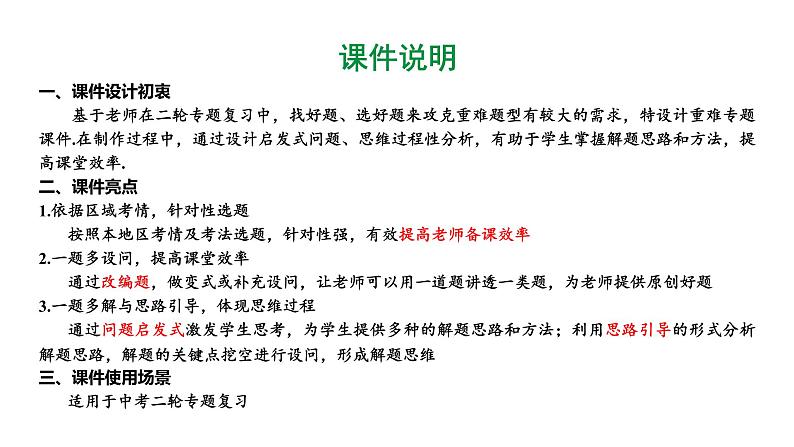

一、课件设计初衷 基于老师在二轮专题复习中，找好题、选好题来攻克重难题型有较大的需求，特设计重难专题课件.在制作过程中，通过设计启发式问题、思维过程性分析，有助于学生掌握解题思路和方法，提高课堂效率.二、课件亮点1.依据区域考情，针对性选题 按照本地区考情及考法选题，针对性强，有效提高老师备课效率2.一题多设问，提高课堂效率 通过改编题，做变式或补充设问，让老师可以用一道题讲透一类题，为老师提供原创好题3.一题多解与思路引导，体现思维过程 通过问题启发式激发学生思考，为学生提供多种的解题思路和方法；利用思路引导的形式分析解题思路，解题的关键点挖空进行设问，形成解题思维三、课件使用场景 适用于中考二轮专题复习

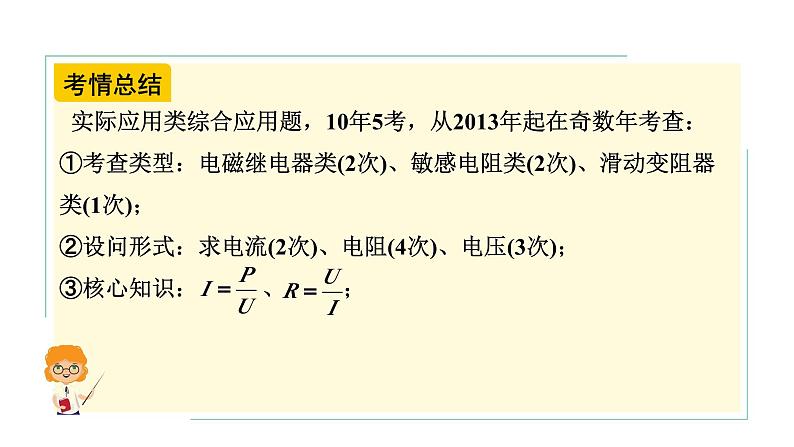

实际应用类综合应用题，10年5考，从2013年起在奇数年考查：①考查类型：电磁继电器类(2次)、敏感电阻类(2次)、滑动变阻器类(1次)；②设问形式：求电流(2次)、电阻(4次)、电压(3次)；③核心知识： 、 ；

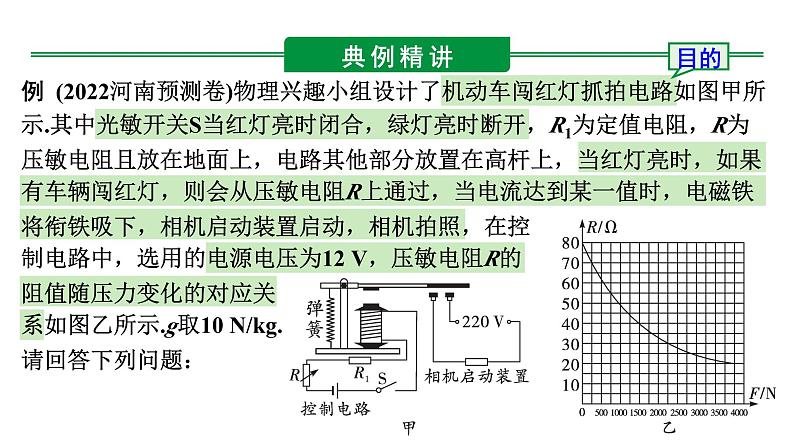

例 (2022河南预测卷)物理兴趣小组设计了机动车闯红灯抓拍电路如图甲所示.其中光敏开关S当红灯亮时闭合，绿灯亮时断开，R1为定值电阻，R为压敏电阻且放在地面上，电路其他部分放置在高杆上，当红灯亮时，如果有车辆闯红灯，则会从压敏电阻R上通过，当电流达到某一值时，电磁铁将衔铁吸下，相机启动装置启动，相机拍照，在控制电路中，选用的电源电压为12 V，压敏电阻R的阻值随压力变化的对应关系如图乙所示.g取10 N/kg.请回答下列问题：

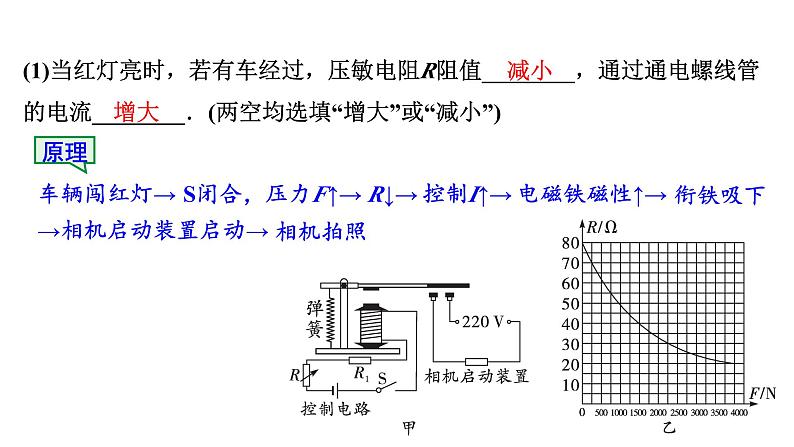

(1)当红灯亮时，若有车经过，压敏电阻R阻值________，通过通电螺线管的电流________．(两空均选填“增大”或“减小”)

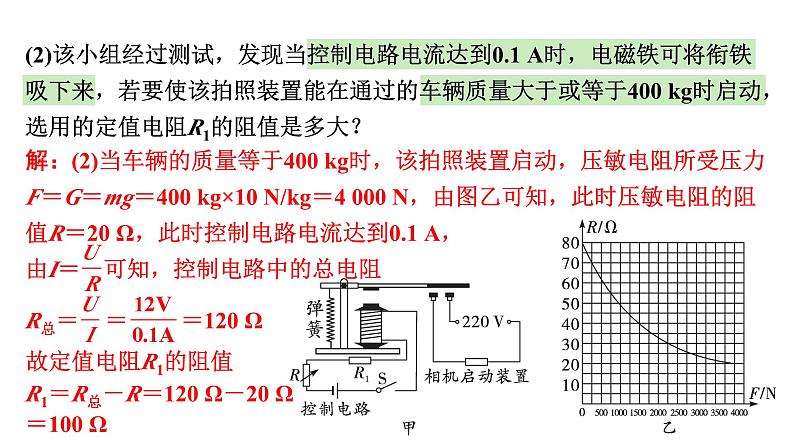

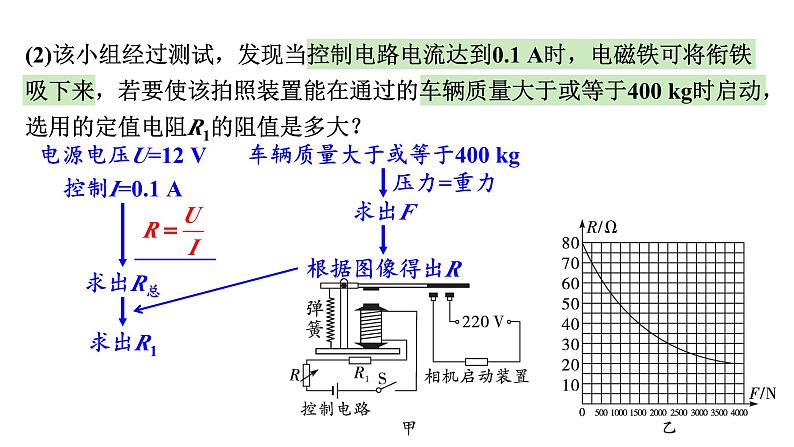

(2)该小组经过测试，发现当控制电路电流达到0.1 A时，电磁铁可将衔铁吸下来，若要使该拍照装置能在通过的车辆质量大于或等于400 kg时启动，选用的定值电阻R1的阻值是多大？
电源电压U=12 V控制I=0.1 A
车辆质量大于或等于400 kg
解：(2)当车辆的质量等于400 kg时，该拍照装置启动，压敏电阻所受压力F＝G＝mg＝400 kg×10 N/kg＝4 000 N，由图乙可知，此时压敏电阻的阻值R＝20 Ω，此时控制电路电流达到0.1 A，
故定值电阻R1的阻值R1＝R总－R＝120 Ω－20 Ω＝100 Ω
(3)每天违规的人很少，因压敏电阻阻值变化引起的控制电路消耗的电功率的变化忽略不计.若每天红灯亮5 h，控制电路每天消耗多少电能？
电源电压U=12 V时间t=5 h
(3)由题意可知，压敏电阻受到的压力为零，由图乙可知，此时压敏电阻的阻值为R′＝80 Ω此时电路中的总电阻R总′＝R1＋R′＝100 Ω＋80 Ω＝180 Ω控制电路的电功率
故控制电路每天消耗的电能W＝Pt＝0.8 W×5×3 600 s＝1.44×104 J
(4)若要使该拍照装置在通过的车辆质量大于或等于550 kg时才启动，定值电阻R1的阻值应该________(选填“增大”或“减小”).
电源电压U=12 V，控制I=0.1 A不变
1.(2022河南逆袭卷)如图甲所示为学生进行坐位体前屈考试的情景，通过手指推动挡板在刻度尺上移动的距离得出成绩. 课后同学们讨论，能不能设计出一个自动显示成绩的仪器，在老师的指导下，同学们利用实验室器材设计了如图乙所示的电路，电源电压为6 V，电阻R1为一根长30 cm粗细均匀的电阻丝，其阻值与长度的关系如图丙所示，R2的阻值为30 Ω.
(1)若推板推得越远，显示的示数越大，则应将_______(选填“电压”或“电流”)表作为显示器.
(2)挡板在10 N力的作用下前进了10 cm，则手对挡板做的功为多少？
解：(2)手对挡板做的功W＝Fs＝10 N×0.1 m＝1 J
(3)某同学进行测量时，电压表的示数为1.5 V，则挡板向左移动了多少？
(3)由串联电路电压特点可知，当电压表示数为1.5 V时，R2两端的电压U2＝U－U1＝6 V－1.5 V＝4.5 V
由图丙可知，此时R1接入电路中的长度为10 cm，则挡板向左移动了30 cm－10 cm＝20 cm
2.(2021河南21题)小聪利用光敏电阻为社区设计了一种自动草坪灯，其工作原理如图所示．工作电路中有两盏规格均为“220 V　44 W”的灯泡L，天暗时灯自动发光，天亮时灯自动熄灭．控制电路中电源电压U恒为6 V，定值电阻R0为200 Ω.在一定范围内，光敏电阻R的阻值与光照强度E(光照强度E的单位为lx，光越强光照强度越大)之间存在一定关系，部分数据如下表所示.电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为0.02 A时，恰好启动工作电路的照明系统.试问：
(1)随着光照强度减小，光敏电阻R的阻值______(选填“增大”或“减小”)，电磁铁的磁性______(选填“增强”或“减弱”)，当光照强度减小到一定值时，衔铁会被______(选填“吸下”或“释放”)，照明系统启动.
天暗时:E↓→R↑→控制I↓→电磁铁磁性↓→衔铁释放→工作电路连通→L发光
天亮时:E↑→R↓→控制I↑→电磁铁磁性↑→衔铁吸下→工作电路断开→L不发光
(2)两盏灯均正常发光时，工作电路中的总电流是多少？
解：(2)一盏灯正常发光时的电流
工作电路中的总电流I总＝2IL＝0.4 A
L规格“220 V 44 W”
(3)照明系统恰好启动时，光敏电阻R的阻值为多少？此时光照强度为多少？
临界控制I=0.02 A
(3)照明系统恰好启动时，R0两端的电压
由此可得，此时光照强度
由表中数据可知，光敏电阻的阻值R与光照强度E成反比
光敏电阻两端的电压U1＝U-U0＝6 V-4 V＝2 V
U0＝IR0＝0.02 A×200 Ω＝4 V
3.如图甲是广泛应用于商场、超市等公共场所的自动售卖机.如图乙为投币入钞口原理示意图.其中OAB为一轻质杠杆，O为支点，OA与OB长度比为LOA∶LOB＝1∶10；电源电压恒为12 V，R0＝10 Ω，电阻R为压敏电阻，其阻值随压力的变化关系如下表；当硬币投入储币盒后，售卖机会根据电压表的指针预设读数，判断投入硬币的种类和数量.现将质量为6克的1元硬币投入储币盒(储币盒的质量忽略不计)，回答下列问题：
(1)在储币盒中投入硬币时，电压表示数________(选填“变大”或“变小”).(2)投入2枚1元硬币时，电路中的电流是多少A(保留两位小数)?
投入硬币→G↑→F压↑→R↓→I↑→U0↑
U=12 V，R0＝10 Ω
解：(2)由F压LOA＝GLOB可得，投入2枚1元硬币时R受到的压力
(2)投入2枚1元硬币时，电路中的电流是多少A(保留两位小数)?
由表格数据可知，压敏电阻的阻值R＝17 Ω因串联电路中总电阻等于各分电阻之和，所以，电路中的电流
(3)当电压表预设电压达到5 V时，自动售货机才可以进行购买，小明选择了一瓶饮料，请计算这瓶饮料售价几元？
