物理沪科版第二节 滑轮及其应用巩固练习

这是一份物理沪科版第二节 滑轮及其应用巩固练习，共6页。试卷主要包含了单选题，多选题，填空题，作图题，综合题等内容，欢迎下载使用。

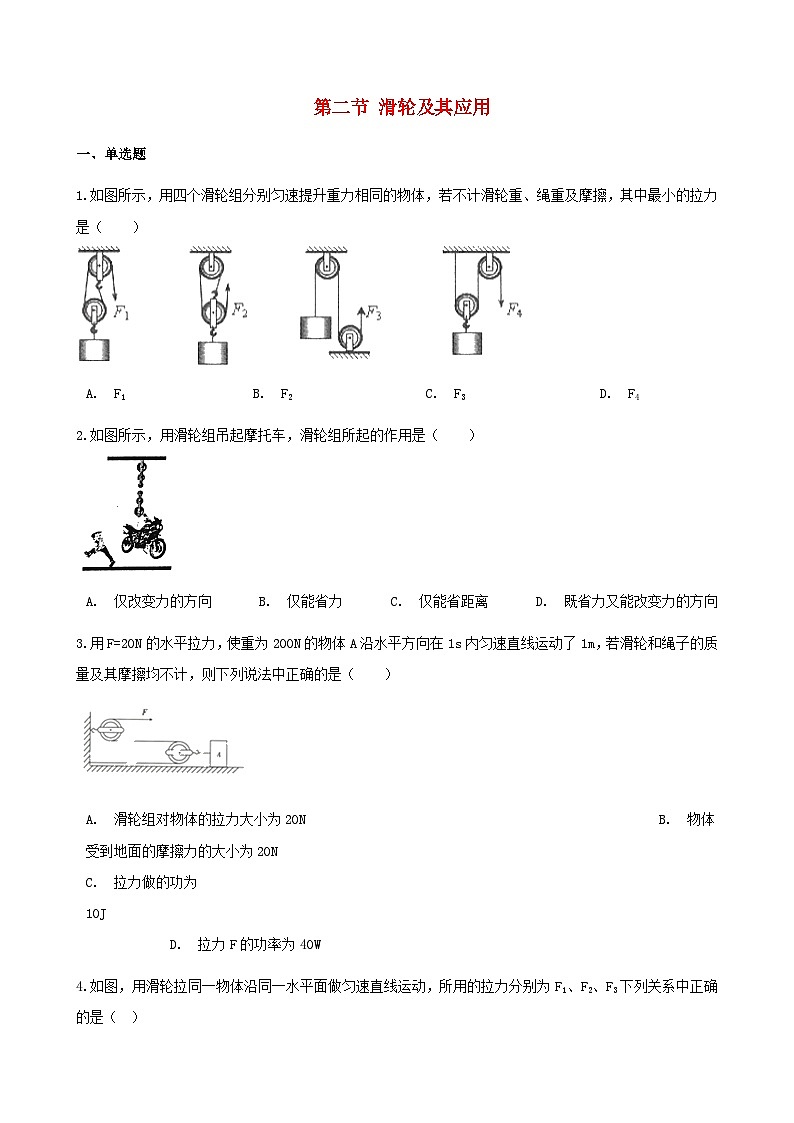

1.如图所示，用四个滑轮组分别匀速提升重力相同的物体，若不计滑轮重、绳重及摩擦，其中最小的拉力是（ ）
A. F1 B. F2 C. F3 D. F4
2.如图所示，用滑轮组吊起摩托车，滑轮组所起的作用是（ ）
​
A. 仅改变力的方向 B. 仅能省力 C. 仅能省距离 D. 既省力又能改变力的方向
3.用F=20N的水平拉力，使重为200N的物体A沿水平方向在1s内匀速直线运动了1m，若滑轮和绳子的质量及其摩擦均不计，则下列说法中正确的是（ ）
A. 滑轮组对物体的拉力大小为20N B. 物体受到地面的摩擦力的大小为20N
C. 拉力做的功为10J D. 拉力F的功率为40W

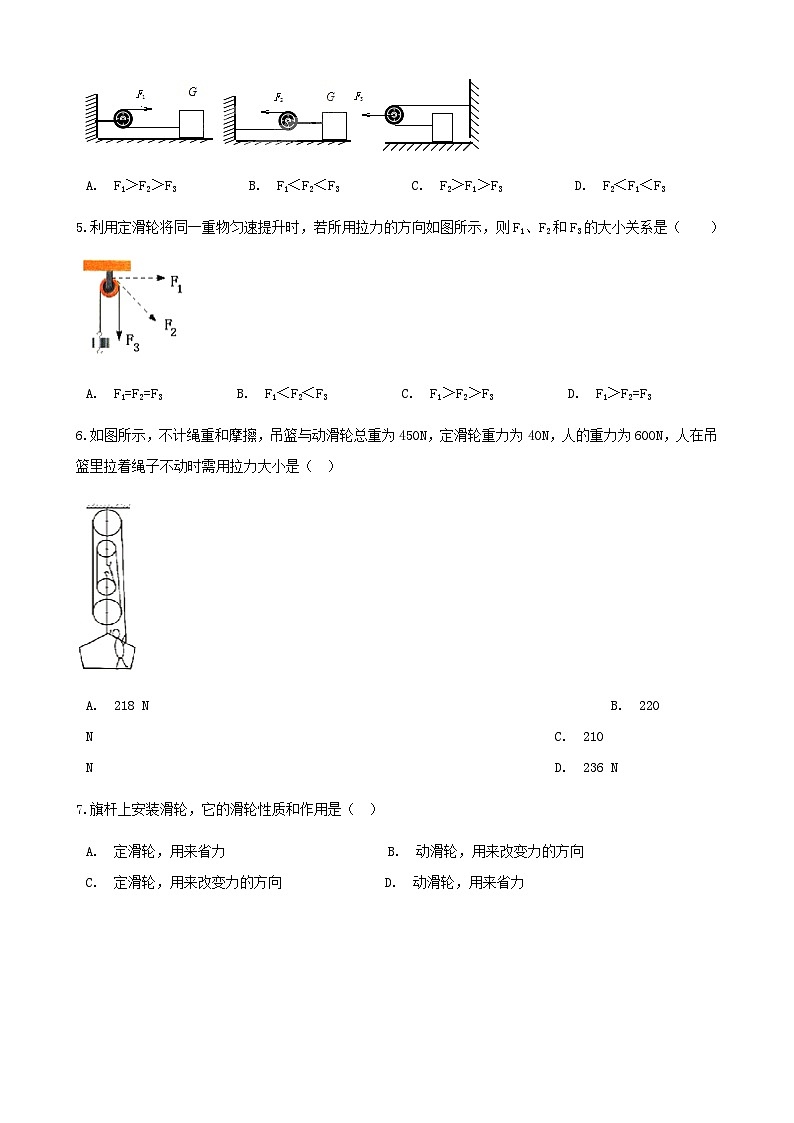

4.如图，用滑轮拉同一物体沿同一水平面做匀速直线运动，所用的拉力分别为F1、F2、F3下列关系中正确的是（ ）

A. F1＞F2＞F3 B. F1＜F2＜F3 C. F2＞F1＞F3 D. F2＜F1＜F3
5.利用定滑轮将同一重物匀速提升时，若所用拉力的方向如图所示，则F1、F2和F3的大小关系是（ ）
​
A. F1=F2=F3 B. F1＜F2＜F3 C. F1＞F2＞F3 D. F1＞F2=F3
6.如图所示，不计绳重和摩擦，吊篮与动滑轮总重为450N，定滑轮重力为40N，人的重力为600N，人在吊篮里拉着绳子不动时需用拉力大小是（ ）
A. 218 N B. 220 N C. 210 N D. 236 N
7.旗杆上安装滑轮，它的滑轮性质和作用是（ ）
A. 定滑轮，用来省力 B. 动滑轮，用来改变力的方向
C. 定滑轮，用来改变力的方向 D. 动滑轮，用来省力

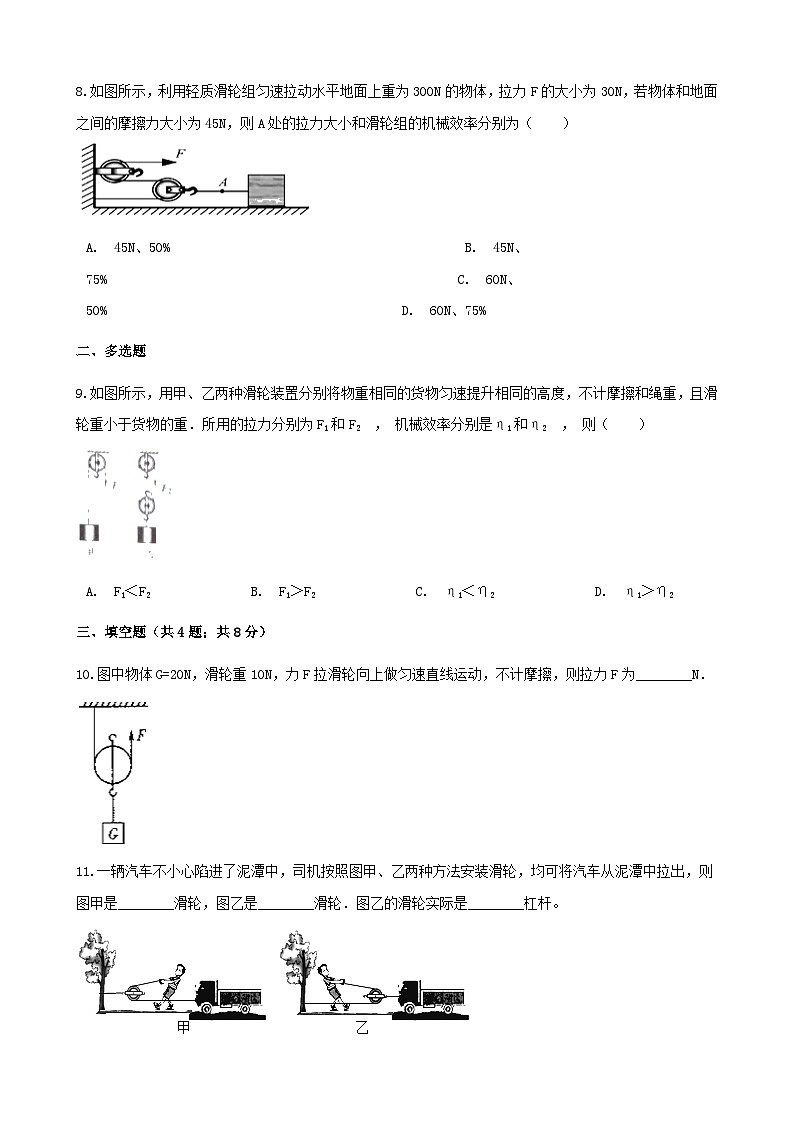

8.如图所示，利用轻质滑轮组匀速拉动水平地面上重为300N的物体，拉力F的大小为30N，若物体和地面之间的摩擦力大小为45N，则A处的拉力大小和滑轮组的机械效率分别为（ ）
A. 45N、50% B. 45N、75% C. 60N、50% D. 60N、75%
二、多选题
9.如图所示，用甲、乙两种滑轮装置分别将物重相同的货物匀速提升相同的高度，不计摩擦和绳重，且滑轮重小于货物的重．所用的拉力分别为F1和F2 ， 机械效率分别是η1和η2 ， 则（ ）
A. F1＜F2 B. F1＞F2 C. η1＜η2 D. η1＞η2
三、填空题（共4题；共8分）
10.图中物体G=20N，滑轮重10N，力F拉滑轮向上做匀速直线运动，不计摩擦，则拉力F为________N．
11.一辆汽车不小心陷进了泥潭中，司机按照图甲、乙两种方法安装滑轮，均可将汽车从泥潭中拉出，则图甲是________滑轮，图乙是________滑轮．图乙的滑轮实际是________杠杆。
12.升旗仪式上，旗手缓缓向下拉动绳子，旗子就会徐徐上升，这是由于旗杆顶部有一个________ 滑轮，使用它的优点是可以________ ．
13.在图中，使用滑轮组拉起重物，不考虑动滑轮重和摩擦．甲图中货物重1500牛，则F1=________ 牛；乙图中作用在绳子自由端的力F2为500牛，则货物重G2=________ 牛．
四、作图题
14.图中，一个站在地面上的工人利用滑轮组，省力地将重物提起来，请画出滑轮组的绕线．
​
15.如图所示，画出使用图中所示滑轮组提起物体时最省力的绕绳方法．
五、综合题
16.如图所示，利用滑轮沿水平方向匀速拉动物体A前进时，若绳子自由端拉力F=90N，物体A重1500N，不计滑轮重和绳与滑轮间摩擦．
（1）物体A与地面间摩擦力是多大？
（2）当绳子自由端移动3m，则物体A移动多远？
参考答案
1.B 2. D 3. D 4. D 5. A 6. C 7. C 8. B 9. B,D
10. 15 11. 定 动 省力 12. 定滑轮 改变力的方向
13. 500 1000
14.如图所示
​
15. 如图所示
16.（1）270N. （2）1m．
