2024物理人教版九上电路图与实物图的转换题目练习

这是一份2024物理人教版九上电路图与实物图的转换题目练习，共9页。

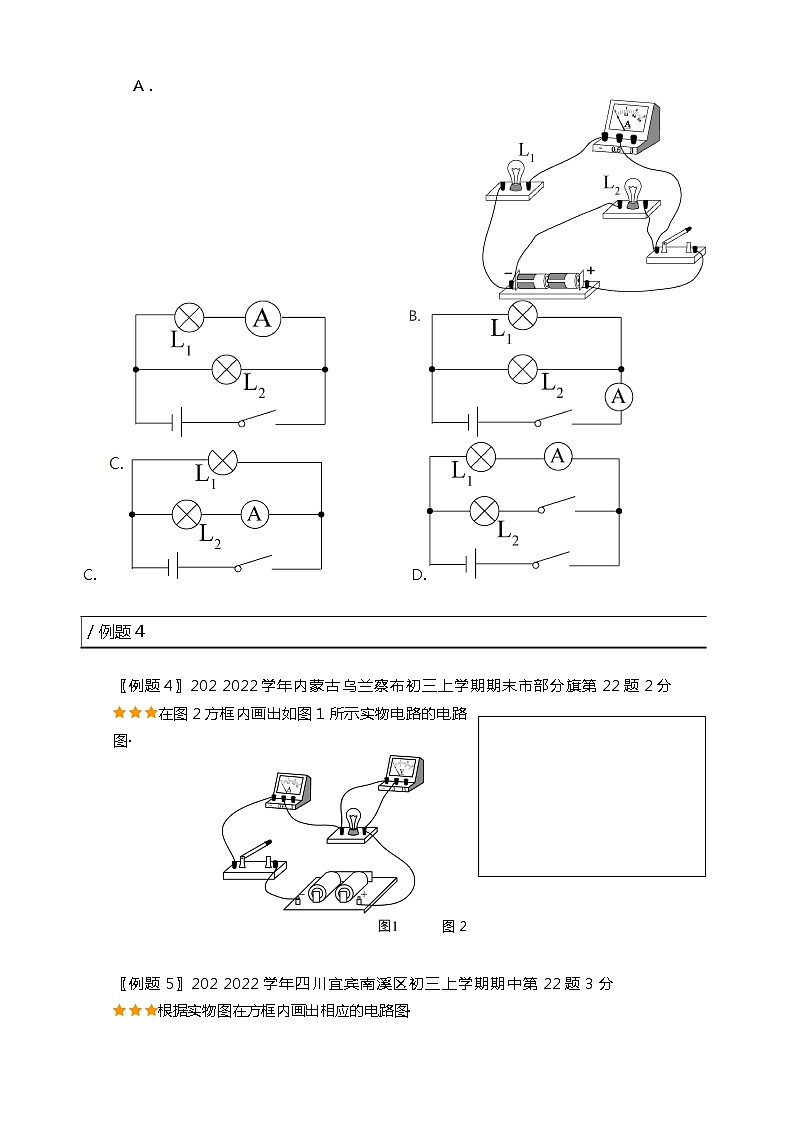

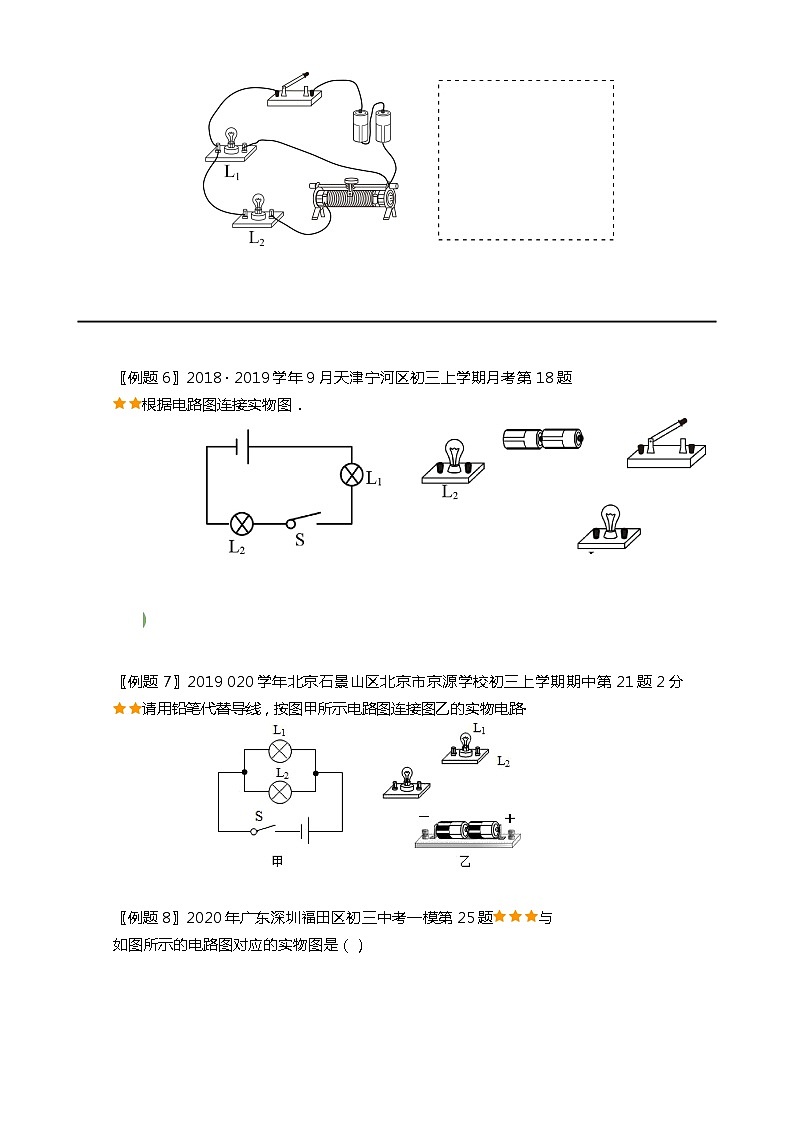

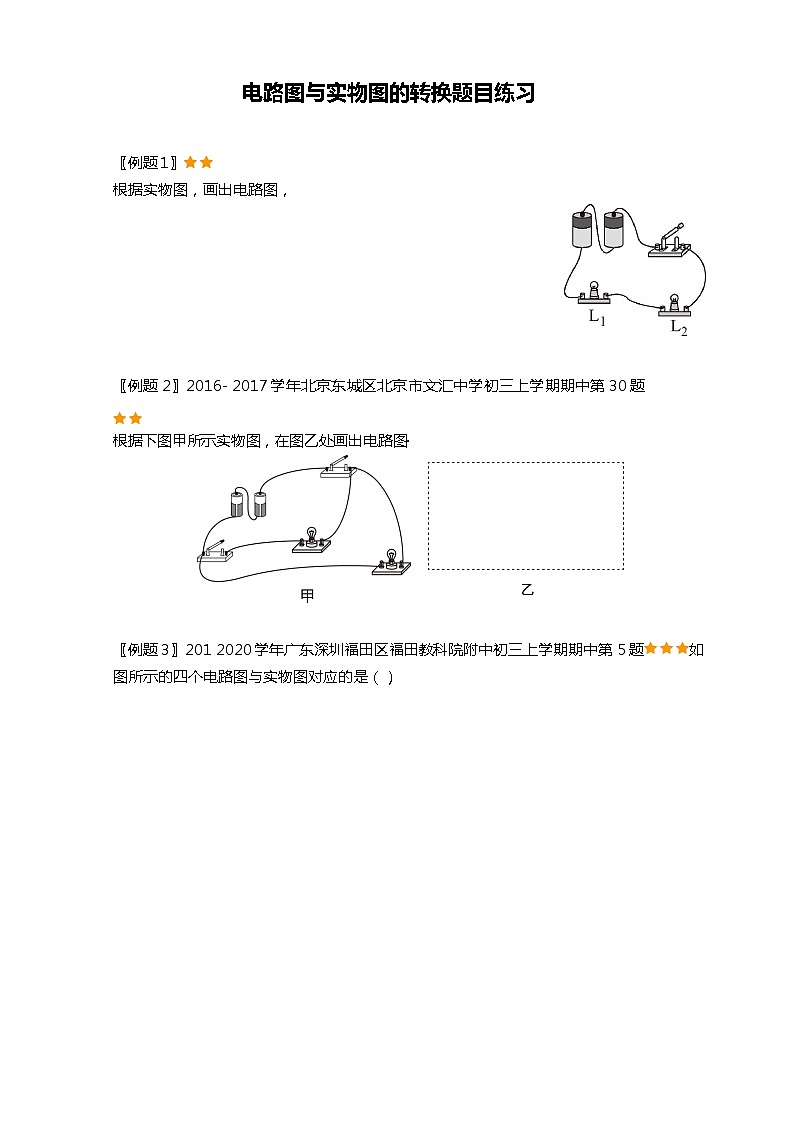

电路图与实物图的转换题目练习〖例题1〗根据实物图，画出电路图，〖例题2〗2016- 2017学年北京东城区北京市文汇中学初三上学期期中第30题根据下图甲所示实物图，在图乙处画出电路图·〖例题3〗201 2020学年广东深圳福田区福田教科院附中初三上学期期中第5题如图所示的四个电路图与实物图对应的是（）A． C. D.／例题4〖例题4〗202 2022学年内蒙古乌兰察布初三上学期期末市部分旗第22题2分在图2方框内画出如图1所示实物电路的电路图· 图2〖例题5〗202 2022学年四川宜宾南溪区初三上学期期中第22题3分根据实物图在方框内画出相应的电路图·〖例题6〗2018 · 2019学年9月天津宁河区初三上学期月考第18题根据电路图连接实物图．〖例题7〗2019 020学年北京石景山区北京市京源学校初三上学期期中第21题2分请用铅笔代替导线，按图甲所示电路图连接图乙的实物电路·〖例题8〗2020年广东深圳福田区初三中考一模第25题与如图所示的电路图对应的实物图是（）〖例题9〗2018 019学年四川内江威远县威远县新场中学初三上学期期末按下列要求连接实物图。要求：（1）用电压表测灯泡两端的电压；用电流表测通过灯泡的电流，用滑动变阻器改变灯泡的亮度，且滑片p向右移动时灯泡变暗；开关控制整个电路。〖例题10〗202 2021学年云南初三上学期期末第21题3分根据图甲所示的电路图，将图乙中的实物图补充完整·两个灯泡完全相同，Ll上标有 "6V 0 · 5A〖例题11〗2019一2020学年广东深圳福田区深圳市北环中学初三上学期期中第22题2分楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮·经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（）0 声 〖例题12〗2019一2020学年广东深圳福田区华富中学初三上学期期中第13题2分小明家所在的小区安装了自动售水机·售水机既可以通过刷卡闭合"感应开关"，接通供水电机取水，也可以通过投币闭合"投币开关"，接通供水电机取水；光线较暗时"光控开关"自动闭合，接通灯泡提供照明·以下简化电路符合要求的是（） 电源 投币 电源感应电源C.D.投币〖例题13〗2020一2021学年10月山西太原小店区山西现代双语学校初三上学期月考A卷第18题2分设计一个病床呼叫电路·要求：开关Sl控制指示灯Ll和电铃；开关S2控制指示灯L2和电铃·请在图中连线形成符合要求的完整电路图· 护士站 病房纵观世界集成电路集成电路，英文为Integrated Circuit，缩写为IC；顾名思义，就是把一定数量的常用电子元件，如电阻、电容、晶体管等，以及这些元件之间的连线，通过半导体工艺集成在一起的具有特定功能的电路·为什么会产生集成电路？我们知道任何发明创造背后都是有驱动力的，而驱动力往往来源于问题· 那么集成电路产生之前的问题是什么呢？我们看一下1942年在美国诞生的世界上第一台电子计算机，它是一个占地150平方米、重达30吨的庞然大物，里面的电路使用了17468只电子管、7200 只电阻、10000只电容、50万条线，耗电量150干瓦．显然，占用面积大、无法移动是它最直观和突出的问题．如果能把这些电子元件和连线集成在一小块载体上该有多好！我们相信，有很多人思考过这个问题，也提出过各种想氵去．典型的如英国雷达研究所的科学家达默，他在1952年的一次会议上提出：可以扌巴电子线路中的分立元器件，集中制作在一块半导体晶片上，一小块晶片就是一个完整电路，这样一来，电子线路的体积就可大大缩小，可靠性大幅提高．这就是初期集成电路的构想，晶体管的发明使这种想法成为了可能，1947年在美国贝尔实验室制造出来了第一个晶体管，而在此之前要实现电流放大功能只能依靠体积大、耗电量大、结构脆弱的电子管．晶体管具有电子管的主要功能，并且克服了电子管的上述缺点，因此在晶体管发明后，很快就出现了基于半导体的集成电路的构想，也就很快发明出来了集成电路．杰克．基尔比(Jack Kilby）和罗伯特诺伊斯（Robert Noyce）在1958以959期间分别发明了锗集成电路和硅集成电路讲完了历史，我们再来看现状．集成电路已经在各行各业中发挥着非常重要的作用，是现代信息社会的基石，集成电路的含义，已经远远超过了其刚诞生时的定义范围，但其最核心的部分，仍然没有改变，那就是"集成"，其所衍生出来的各种学科，大都是围绕着"集成亻十么"、"如何集 " ．硅集成电路是主流，就是把实现某种成"、 如何处理集成带来的利弊"这三个问题来开展的功能的电路所需的各种元件都放在一块硅片上，所形成的整体被称作集成电路．对于"集成" 想象一下我们住过的房子可能比较容易理解：很多人小时候都住过农村的房子，那时房屋的主体也许就是三两间平房，发挥着卧室的功能，门口的小院子摆上一副桌椅，就充当客厅，旁边还有个炊烟袅袅的小矮屋，那是厨房，而具有独特功能的厕所，需要有一定的隔离，有可能在房屋的背后，要走上十几米“ “ “后来，到了城市里，或者乡村城镇化，大家都住进了楼房或者套房，套房里面，有客厅、卧室、厨房、卫生间、阳台，也许只有几十平方米，却具有了原来占地几白平方米的农村房屋的各种功能，这就是集成．LM光控感应投币
