1.

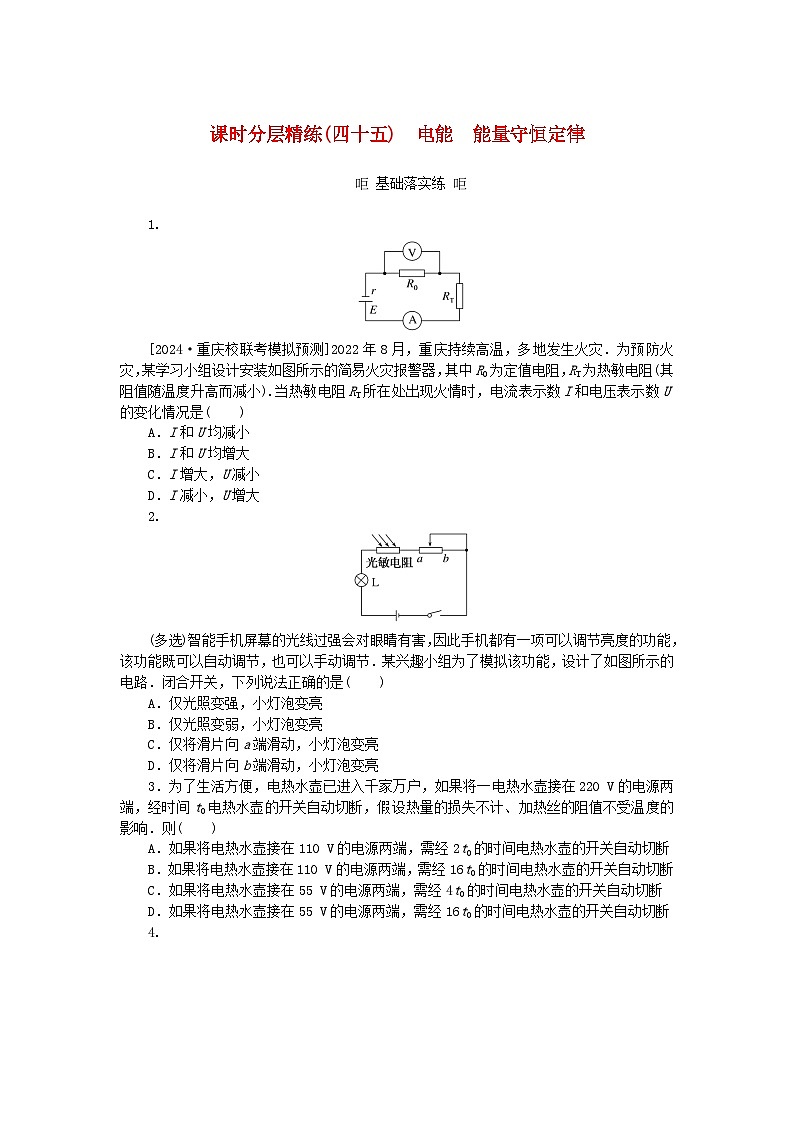

[2024·重庆校联考模拟预测]2022年8月，重庆持续高温，多地发生火灾．为预防火灾，某学习小组设计安装如图所示的简易火灾报警器，其中R0为定值电阻，RT为热敏电阻(其阻值随温度升高而减小).当热敏电阻RT所在处出现火情时，电流表示数I和电压表示数U的变化情况是( )
A．I和U均减小
B．I和U均增大
C．I增大，U减小
D．I减小，U增大
2.
(多选)智能手机屏幕的光线过强会对眼睛有害，因此手机都有一项可以调节亮度的功能，该功能既可以自动调节，也可以手动调节．某兴趣小组为了模拟该功能，设计了如图所示的电路．闭合开关，下列说法正确的是( )
A．仅光照变强，小灯泡变亮
B．仅光照变弱，小灯泡变亮
C．仅将滑片向a端滑动，小灯泡变亮
D．仅将滑片向b端滑动，小灯泡变亮
3．为了生活方便，电热水壶已进入千家万户，如果将一电热水壶接在220 V的电源两端，经时间t0电热水壶的开关自动切断，假设热量的损失不计、加热丝的阻值不受温度的影响．则( )
A．如果将电热水壶接在110 V的电源两端，需经2t0的时间电热水壶的开关自动切断
B．如果将电热水壶接在110 V的电源两端，需经16t0的时间电热水壶的开关自动切断
C．如果将电热水壶接在55 V的电源两端，需经4t0的时间电热水壶的开关自动切断
D．如果将电热水壶接在55 V的电源两端，需经16t0的时间电热水壶的开关自动切断
4.

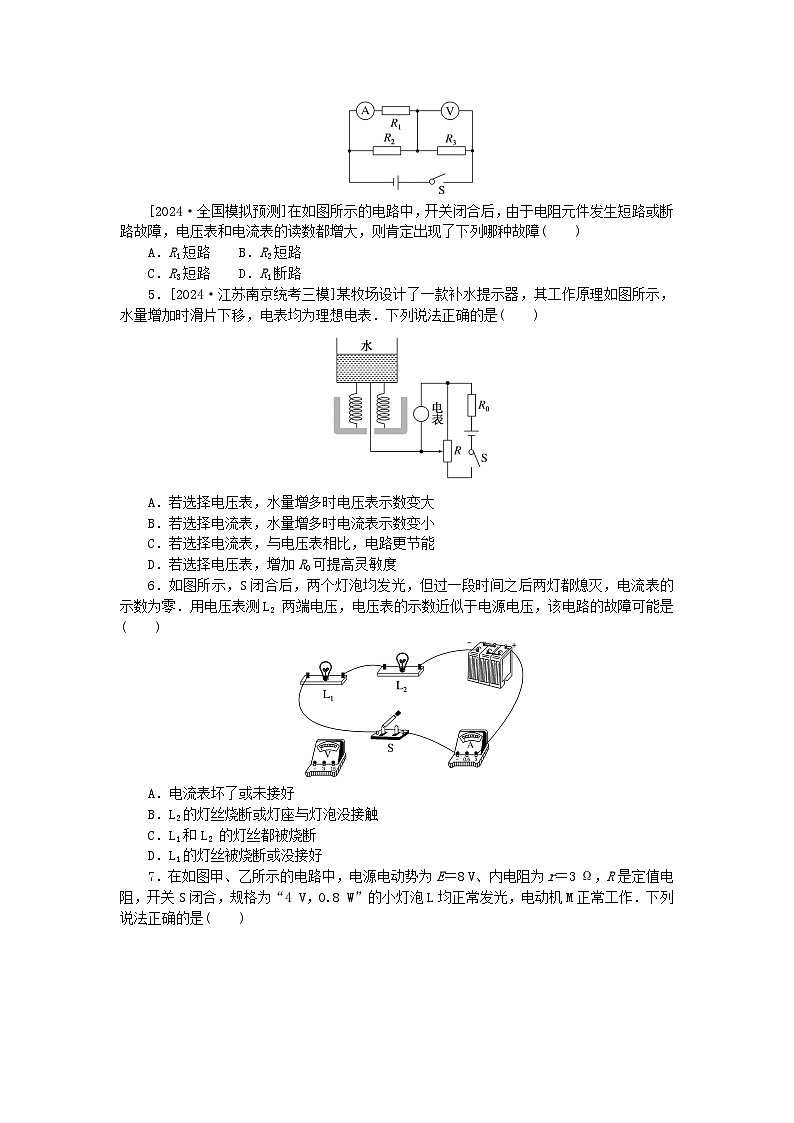

[2024·全国模拟预测]在如图所示的电路中，开关闭合后，由于电阻元件发生短路或断路故障，电压表和电流表的读数都增大，则肯定出现了下列哪种故障( )
A．R1短路 B．R2短路
C．R3短路 D．R1断路
5．[2024·江苏南京统考三模]某牧场设计了一款补水提示器，其工作原理如图所示，水量增加时滑片下移，电表均为理想电表．下列说法正确的是( )
A．若选择电压表，水量增多时电压表示数变大
B．若选择电流表，水量增多时电流表示数变小
C．若选择电流表，与电压表相比，电路更节能
D．若选择电压表，增加R0可提高灵敏度
6．如图所示，S闭合后，两个灯泡均发光，但过一段时间之后两灯都熄灭，电流表的示数为零．用电压表测L2 两端电压，电压表的示数近似于电源电压，该电路的故障可能是( )
A．电流表坏了或未接好
B．L2的灯丝烧断或灯座与灯泡没接触
C．L1和L2 的灯丝都被烧断
D．L1的灯丝被烧断或没接好

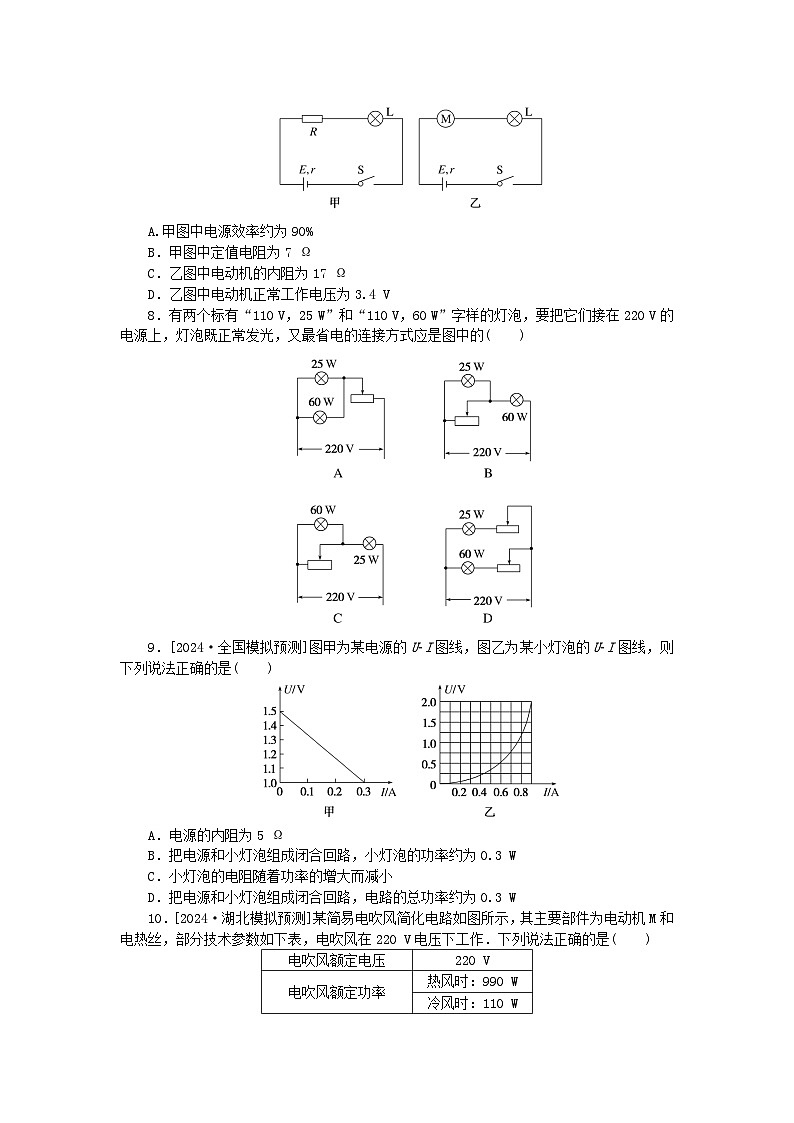

7．在如图甲、乙所示的电路中，电源电动势为E＝8 V、内电阻为r＝3 Ω，R是定值电阻，开关S闭合，规格为“4 V，0.8 W”的小灯泡L均正常发光，电动机M正常工作．下列说法正确的是( )
A.甲图中电源效率约为90%
B．甲图中定值电阻为7 Ω
C．乙图中电动机的内阻为17 Ω
D．乙图中电动机正常工作电压为3.4 V
8．有两个标有“110 V，25 W”和“110 V，60 W”字样的灯泡，要把它们接在220 V的电源上，灯泡既正常发光，又最省电的连接方式应是图中的( )
9．[2024·全国模拟预测]图甲为某电源的U­I图线，图乙为某小灯泡的U­I图线，则下列说法正确的是( )
A．电源的内阻为5 Ω
B．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3 W
C．小灯泡的电阻随着功率的增大而减小
D．把电源和小灯泡组成闭合回路，电路的总功率约为0.3 W
10．[2024·湖北模拟预测]某简易电吹风简化电路如图所示，其主要部件为电动机M和电热丝，部分技术参数如下表，电吹风在220 V电压下工作．下列说法正确的是( )
A.开关S1、S2都闭合时电吹风吹冷风
B．该电吹风中电动机的内电阻为440 Ω
C．吹热风时电热丝的功率为990 W
D．吹热风时通过电热丝的电流为4 A
 素养提升练 
11．(多选)如图所示，电源电动势为E、内阻为r，定值电阻R1、滑动变阻器R2，电压表和电流表可视为理想电表．开关S闭合时，一带电油滴P恰好能静止在平行金属板之间，若将滑动变阻器R2的滑片向b端移动，下列说法正确的是( )
A．电流表A1的示数变小
B．电流表A2的示数变小
C．油滴将向下运动
D．电流表A1，A2的示数分别为I1，I2，电压表的示数为U，则有 eq \b\lc\|\rc\|(\a\vs4\al\c1(\f(ΔU,ΔI1)))> eq \b\lc\|\rc\|(\a\vs4\al\c1(\f(ΔU,ΔI2)))
12．(多选)如图所示的火警报警装置，R1为热敏电阻，电源内阻不计，若温度升高，则R1的阻值会急剧减小，从而引起电铃电压的增加．当电铃电压达到一定值时，电铃会响．下列说法中正确的是( )
A．要使报警的临界温度升高，可以适当增大电源的电动势
B．要使报警的临界温度降低，可以适当增大电源的电动势
C．要使报警的临界温度升高，可以把R2的滑片P适当向下移
D．要使报警的临界温度降低，可以把R2的滑片P适当向下移
课时分层精练（四十五） 电能 能量守恒定律
1．解析：由“串反并同”的方法可知，热敏电阻RT所在处出现火情时，热敏电阻的阻值减小，电压表的示数将变大，电流表的示数也将变大．故选B.
答案：B
2．解析：仅光照变强，光敏电阻的阻值变小，则总电阻变小，由闭合电路的欧姆定律可知总电流增大，灯泡的功率变大，灯泡变亮，A正确；同理分析，仅光照变弱，灯泡变暗，B错误；仅将滑片向a端滑动，接入电路的有效阻值变小，则总电阻变小，总电流增大，灯泡的功率变大，灯泡变亮，C正确；同理分析，仅将滑片向b端滑动，灯泡变暗，D错误．
答案：AC
3．解析：设电热水壶的电热丝的电阻为R，则经过t0的时间，220 V的电压产生的热量为：Q＝ eq \f(U2,R)t0＝ eq \f(（220）2,R)t0.
若U1＝110 V，需要产生相同热量Q＝ eq \f(U eq \\al(2,1) ,R)t1＝ eq \f(（110）2,R)t1，可解得：t1＝4t0，故A项错误，B项错误．
若U2＝55 V，需要产生相同热量开关才能自动切断：Q＝ eq \f(U eq \\al(2,1) ,R)t1＝ eq \f(（55）2,R)t1，可解得：t2＝16t0，故C项错误，D项正确．
答案：D
4．解析：若R1短路，接入电阻减小，根据串反并同，电压表和电流表的读数都增大，A正确；若R2短路，接入电阻减小，根据串反并同，电压表读数增大，电流表的读数减小为0，B错误；若R3短路，接入电阻减小，根据串反并同，电压表读数减小为0，电流表的读数增大，C错误；若R1断路，接入电阻增大，根据串反并同，电压表读数减小，电流表的读数减小为0，D错误．故选A.
答案：A
5．解析：如果选择电压表，滑动变阻器R和定值电阻R0串联在电路中，且电压表测R的滑片至最上端的电压，无论滑片如何移动，变阻器接入电路的阻值不变，闭合开关S，水量增多时，滑片下移，R上半部分的电阻增大，R上半部分分得的电压增大，即电压表示数变大，故A正确；如果选择电流表，滑动变阻器R滑片以下的部分和定值电阻R0串联在电路中，电流表测电路中的电流，水量增多时，滑片下移，滑动变阻器连入电路的阻值减小，电路总电阻减小，由欧姆定律可得，电路电流增大，即电流表示数变大，故B错误；与电压表相比，选择电流表设计电路的总电阻较小，电路电流较大，由P＝UI可知，电路的总功率较大，不节能，故C错误；若选择电压表，增加R0，电路中电流减小，电阻变化相同时，电压变化变小，即灵敏度降低，故D错误．故选A.
答案：A
6．解析：由“两灯都熄灭，电流表的示数为零”可判断出电路故障为断路；由用电压表测L2 两端电压，电压表的示数近似于电源电压，可判断出故障为：L2 的灯丝烧断或灯座与灯泡没接触．故选B.
答案：B
7．解析：甲图中小灯泡的电流为I＝ eq \f(PL,UL)＝0.2 A
电源的路端电压为U＝E－Ir＝7.4 V
电源效率约为η＝ eq \f(U,E)×100%＝92.5% ，A错误；
甲图中定值电阻为R＝ eq \f(7.4－4,0.2) Ω＝17 Ω ，B错误；
电动机的输出功率未知，无法计算电动机的内阻，C错误；
乙图中灯泡的电流也是0.2 A，路端电压也是7.4 V，乙图中电动机正常工作电压为UM＝7.4 V－4 V＝3.4 V，D正确．故选D.
答案：D
8．解析：额定电压相同而额定功率不相同的电灯，它们的电阻是不相同的，由P＝ eq \f(U2,R)可知，功率大的电灯的电阻比功率小的电灯的电阻小，也就是说60 W灯泡的电阻比25 W灯泡的电阻小，对于A，两灯并联后与一个滑动变阻器串联，若是滑动变阻器分得的电压与两灯并联后的电压相等，两灯能正常工作，整个电路消耗的电功率为P＝2（P1＋P2）＝2×（25＋60） W＝170 W，有用电功率为85 W；对于B，若是滑动变阻器与25 W灯并联后的总电阻与60 W灯的电阻相等，两灯均能正常发光，此时电路中消耗的总电功率为P＝2P2＝2×60 W＝120 W，有用电功率为85 W；对于C，因60 W灯的电阻比25 W灯的电阻小，据串联电路的分压原理和此时灯（110 V，25 W）两端电压将大于110 V而被烧毁．所以C的电路不可能使两灯正常工作；在D中，当两个滑动变阻器与其串联的灯泡电阻分别相等时，两灯均能正常发光，电路消耗的总功率为170 W，有用的电功率为85 W．综上所述，只有B选项符合题意．
答案：B
9．解析：根据闭合电路欧姆定律变形U＝E－Ir可得图像与纵轴的交点表示电动势，图像斜率的大小表示内阻，根据题甲图电动势为E＝1.5 V，内阻为r＝ eq \f(1.5－1.0,0.3) Ω＝ eq \f(5,3)Ω，A错误；
把电源和小灯泡组成闭合回路，将在题图乙中作该电源对应的U­I图像，如图所示，两U­I图线的交点即小灯泡的电压、电流，根据图像读数U＝0.5 V，I＝0.6 A，所以小灯泡的功率为
P＝UI＝0.5×0.6 W＝0.3 W
回路中的总功率为P总＝EI＝1.5×0.6 W＝0.9 W，故B正确，D错误；根据图乙可知电流越大，小灯泡功率越大，根据欧姆定律变形得R＝ eq \f(U,I)，可知乙图线上某点与原点连线的斜率为电阻，所以小灯泡的电阻随着功率的增大而增大，故C错误．故选B.
答案：B
10．解析：开关S1、S2都闭合时，电动机和电热丝并联工作，电吹风吹热风，故A错误；闭合开关S2时，电吹风吹冷风，110 W＝电机机械功率＋电机内阻热功率，由于电机机械功率未知，电吹风中电动机的内电阻不可求，故B错误；吹热风时，电动机和电热丝并联工作，吹热风时电热丝的功率为990 W－110 W＝880 W，故C错误；电热丝的功率880 W＝220 V×I，解得I＝4 A，故D正确．
答案：D
11．解析：根据滑动变阻器的滑片向b端移动，可知电阻R2减小，R1与R2是并联关系，则R1与R2的总电阻减小，整个电路中的总电阻减小，根据I总＝ eq \f(E,R总)可知当R总减小时，总电流I总增大．U1＝E－I总（R＋r）则U1减小，根据I1＝ eq \f(U1,R1)可知A1的示数I1变小．又因为I2＝I总－I1，I总增大，I1变小，则A2的示数I2变大，故A正确，B错误；
电容器两极板之间的场强E＝ eq \f(UC,d)＝ eq \f(U1,d)减小，则对于油滴有Eq
