[物理][一模]山东省淄博市临淄区2024年中考一模试题(解析版)

这是一份[物理][一模]山东省淄博市临淄区2024年中考一模试题(解析版)，共20页。试卷主要包含了选择题，理解与应用，实验与探究，分析与计算等内容，欢迎下载使用。

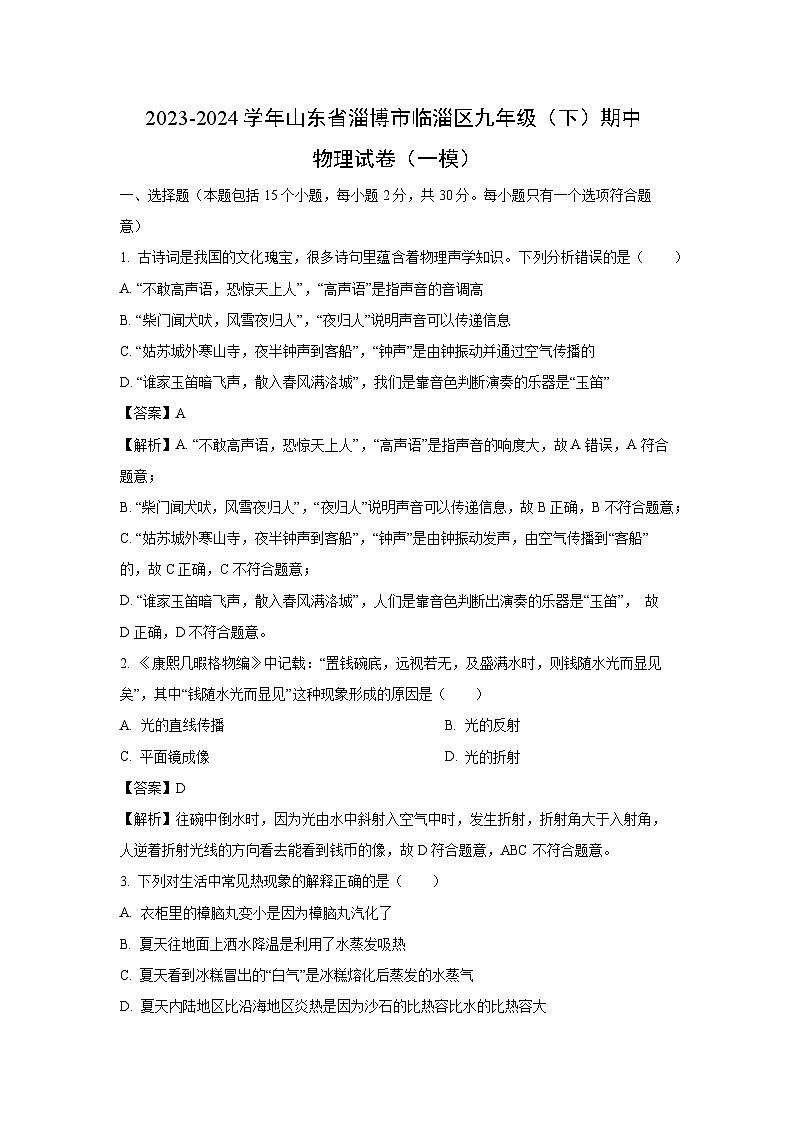

一、选择题（本题包括15个小题，每小题2分，共30分。每小题只有一个选项符合题意）
1. 古诗词是我国的文化瑰宝，很多诗句里蕴含着物理声学知识。下列分析错误的是（ ）
A. “不敢高声语，恐惊天上人”，“高声语”是指声音的音调高
B. “柴门闻犬吠，风雪夜归人”，“夜归人”说明声音可以传递信息
C. “姑苏城外寒山寺，夜半钟声到客船”，“钟声”是由钟振动并通过空气传播的
D. “谁家玉笛暗飞声，散入春风满洛城”，我们是靠音色判断演奏的乐器是“玉笛”
【答案】A
【解析】A. “不敢高声语，恐惊天上人”，“高声语”是指声音的响度大，故A错误，A符合题意；
B. “柴门闻犬吠，风雪夜归人”，“夜归人”说明声音可以传递信息，故B正确，B不符合题意；
C. “姑苏城外寒山寺，夜半钟声到客船”，“钟声”是由钟振动发声，由空气传播到“客船”的，故C正确，C不符合题意；
D. “谁家玉笛暗飞声，散入春风满洛城”，人们是靠音色判断出演奏的乐器是“玉笛”， 故D正确，D不符合题意。
2. 《康熙几暇格物编》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显见矣”，其中“钱随水光而显见”这种现象形成的原因是（ ）
A. 光的直线传播B. 光的反射
C. 平面镜成像D. 光的折射
【答案】D
【解析】往碗中倒水时，因为光由水中斜射入空气中时，发生折射，折射角大于入射角，人逆着折射光线的方向看去能看到钱币的像，故D符合题意，ABC不符合题意。
3. 下列对生活中常见热现象的解释正确的是（ ）
A. 衣柜里的樟脑丸变小是因为樟脑丸汽化了
B. 夏天往地面上洒水降温是利用了水蒸发吸热
C. 夏天看到冰糕冒出的“白气”是冰糕熔化后蒸发的水蒸气
D. 夏天内陆地区比沿海地区炎热是因为沙石的比热容比水的比热容大
【答案】B
【解析】A．樟脑丸变小是由固态直接变为气态，是升华现象，故A错误；
B．夏天往地面上洒水降温是利用了水蒸发吸热，使地面温度降低，故B正确；
C．夏天看到冰糕冒出的“白气”是空气中的水蒸气越冷液化成的水珠，故C错误；
D．沿海地区和内陆地区相比，内陆地区多砂石，砂石比热容较小，夏天在相同的吸热条件下，砂石升高的温度高，故D错误。

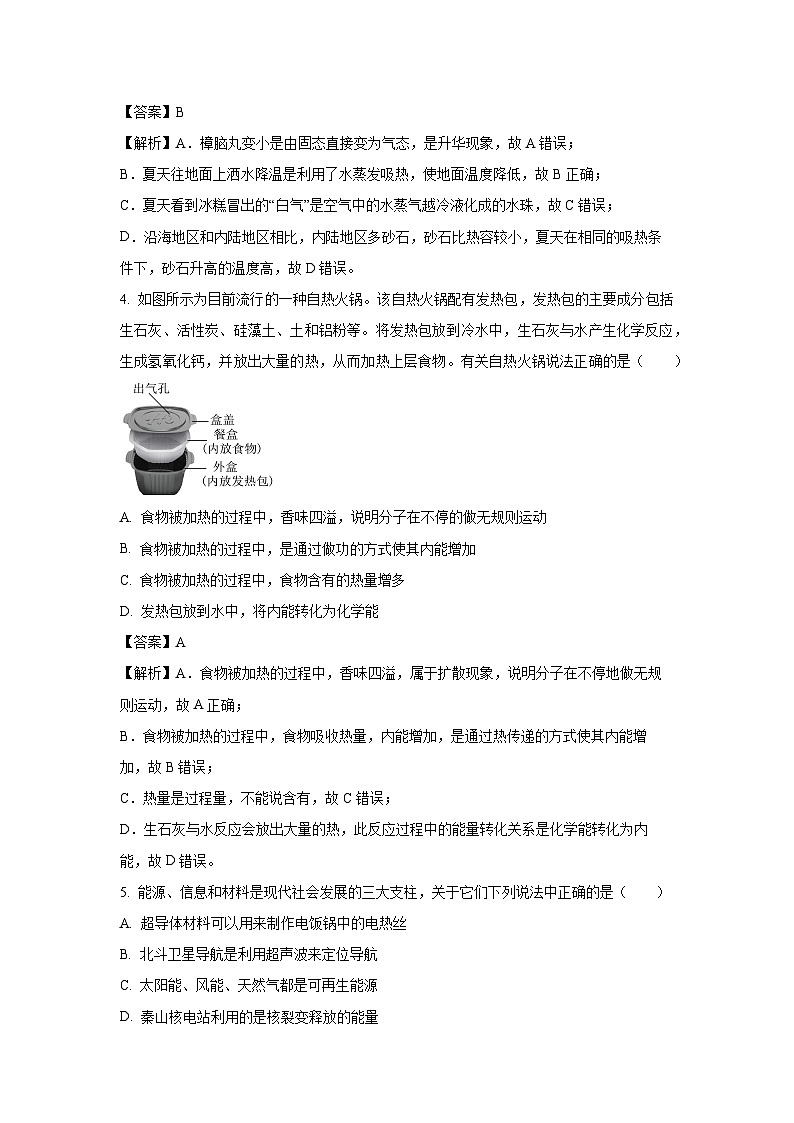

4. 如图所示为目前流行的一种自热火锅。该自热火锅配有发热包，发热包的主要成分包括生石灰、活性炭、硅藻土、土和铝粉等。将发热包放到冷水中，生石灰与水产生化学反应，生成氢氧化钙，并放出大量的热，从而加热上层食物。有关自热火锅说法正确的是（ ）
A. 食物被加热的过程中，香味四溢，说明分子在不停的做无规则运动
B. 食物被加热的过程中，是通过做功的方式使其内能增加
C. 食物被加热的过程中，食物含有的热量增多
D. 发热包放到水中，将内能转化为化学能
【答案】A
【解析】A．食物被加热的过程中，香味四溢，属于扩散现象，说明分子在不停地做无规则运动，故A正确；
B．食物被加热的过程中，食物吸收热量，内能增加，是通过热传递的方式使其内能增加，故B错误；
C．热量是过程量，不能说含有，故C错误；
D．生石灰与水反应会放出大量的热，此反应过程中的能量转化关系是化学能转化为内能，故D错误。
5. 能源、信息和材料是现代社会发展的三大支柱，关于它们下列说法中正确的是（ ）
A. 超导体材料可以用来制作电饭锅中的电热丝
B. 北斗卫星导航是利用超声波来定位导航
C. 太阳能、风能、天然气都是可再生能源
D. 秦山核电站利用的是核裂变释放的能量
【答案】D
【解析】A．超导体电阻为零，电流流过超导体时，超导体不能发热，所以超导体不能用来制作电饭锅中的电热丝，故A错误；
B．超声波不能在真空中传播，北斗卫星导航是利用电磁波来定位导航的，故B错误；
C．太阳能、风能都是可以源源不断的从自然界中获得，是可再生能源，天然气消耗掉后，在短时间内不能重新形成，是不可再生能源，故C错误；
D．核电站利用的是铀核裂变，发生链式反应释放的能量来发电的，故D正确。
故选D。

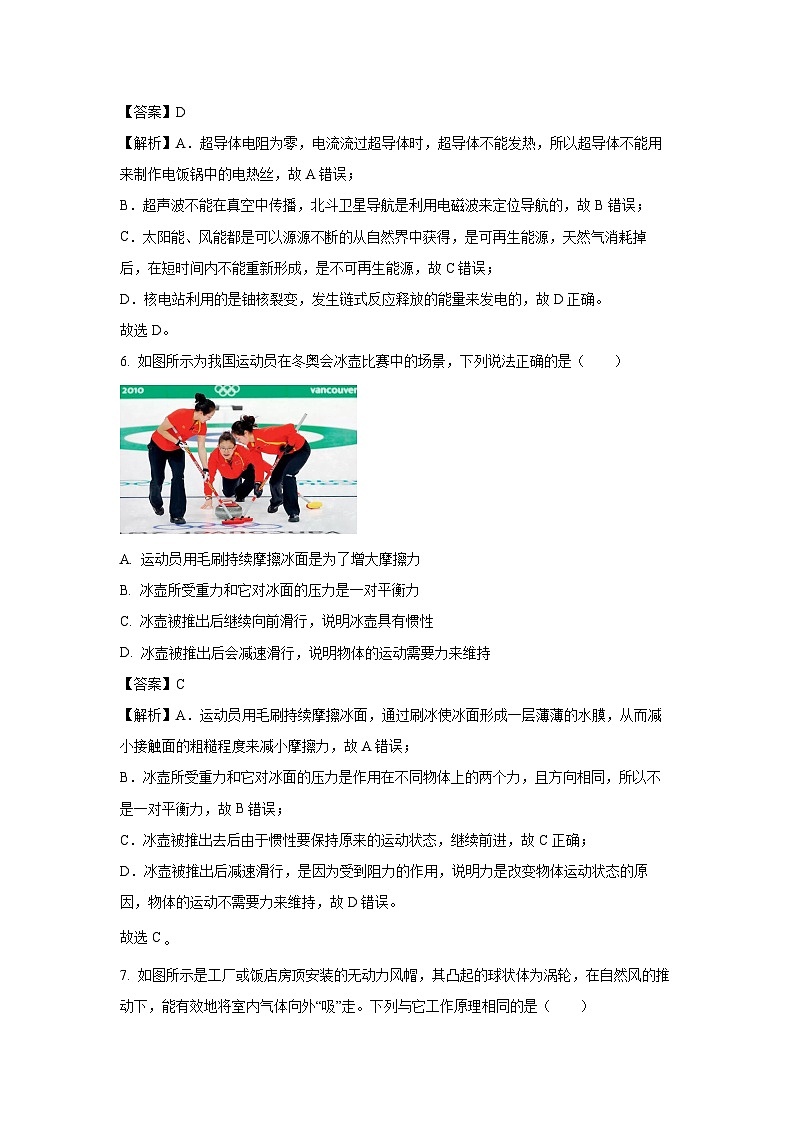

6. 如图所示为我国运动员在冬奥会冰壶比赛中的场景，下列说法正确的是（ ）
A. 运动员用毛刷持续摩擦冰面是为了增大摩擦力
B. 冰壶所受重力和它对冰面的压力是一对平衡力
C. 冰壶被推出后继续向前滑行，说明冰壶具有惯性
D. 冰壶被推出后会减速滑行，说明物体的运动需要力来维持
【答案】C
【解析】A．运动员用毛刷持续摩擦冰面，通过刷冰使冰面形成一层薄薄的水膜，从而减小接触面的粗糙程度来减小摩擦力，故A错误；
B．冰壶所受重力和它对冰面的压力是作用在不同物体上的两个力，且方向相同，所以不是一对平衡力，故B错误；
C．冰壶被推出去后由于惯性要保持原来的运动状态，继续前进，故C正确；
D．冰壶被推出后减速滑行，是因为受到阻力的作用，说明力是改变物体运动状态的原因，物体的运动不需要力来维持，故D错误。
故选C
7. 如图所示是工厂或饭店房顶安装的无动力风帽，其凸起的球状体为涡轮，在自然风的推动下，能有效地将室内气体向外“吸”走。下列与它工作原理相同的是（ ）
A. 吸盘式挂钩
B. 燃气灶灶头
C. 摩擦过的塑料梳子
D. 磁体
【答案】B
【解析】由题可知，无动力风帽，在自然风的推动下，快速旋转使空气流速加快，由流体压强特点：流速越大的位置压强越小可知，风帽处气体的压强减小，从而使室内气体向外抽出；
A．吸盘式挂钩将吸盘内气体排出，压强减小，利用大气压强使其紧贴墙面，故A不符合题意；
B．进口处煤气流速大，压强小于大气压，煤气和空气在大气压的作用下流向燃烧头，而煤气不会向空气中泄露。因此燃气灶灶头是利用流速与压强的关系，即流速越大的位置压强越小，故B符合题意；
C．摩擦过的塑料梳子因摩擦而带电，这是利用了摩擦起电吸引轻小物质的现象，故C不符合题意；
D．磁铁具有磁性，所以能吸附钉子，故D不符合题意。
8. 如图所示，小明将压强计的金属盒分别放入深度相同的甲、乙两种液体中，从图中可以得到的结论是（ ）
A. 甲液体的密度大于乙液体的密度
B. 甲金属盒处的压强等于乙金属盒处的压强
C. 该实验装置中的“U”形管是一个连通器
D. 橡皮膜伸入液体越深，两管液面高度差越大，液体压强越小
【答案】A
【解析】AB．实验中，金属盒的深度相同，甲中U形管两边液面的高度差大，由转换法，甲金属盒处的压强大于乙金属盒处的压强，根据p=ρgh可知，甲液体的密度大于乙液体的密度，A符合题意，B不符合题意；
C．“U”形管一端开口，一端封闭，所以它不是一个连通器，故C不符合题意；
D．橡皮膜伸入液体越深，两管液面高度差越大，液体压强越大，D不符合题意。
9. 《清明上河图》生动记录了中国十二世纪北宋都城汴京的城市面貌和当时人民的生活状况。如图所示为《清明上河图》中荡秋千的场景，下列判断中正确的是（ ）
A. 运动到最低点时，人的动能最大、惯性最大
B. 运动到最高点时，人的动能为零、重力势能最大
C. 运动到最高点时，若所有的力突然消失，人将匀速运动
D. 荡秋千的整个过程中，人的机械能总和保持不变
【答案】B
【解析】A．运动到最低点时，速度最大；此时人的质量不变，惯性不变，故A错误；
B．运动到最高点时，速度为零，动能为零；质量不变，高度最大，所以重力势能最大，故B正确；
C．根据牛顿第一定律我们知道，原来静止的物体将永远保持静止状态，运动到最高点时，速度为零，若所有的力突然消失，人将保持原来的静止状态，故C错误；
D．在荡秋千的整个过程中，克服阻力做功，机械能变小，故D错误。
10. 如图所示是我区很多小区使用的一种垃圾投放装置的示意图，人向下拉吊把就能打开垃圾桶桶盖，非常方便、卫生。下列说法正确的是（ ）
A. 装置中的滑轮是动滑轮
B. 使用装置中的滑轮能省功
C. 绳子拉起桶盖时，桶盖可视为费力杠杆
D. 绳子拉起桶盖时，桶盖上C点可视为杠杆支点
【答案】D
【解析】A. 图中的两个滑轮都不随物体一起运动，是定滑轮，故A错误；
B. 使用任何机械都不能省功，故B错误；
CD. 绳子拉起桶盖时，桶盖上C点可视为杠杆支点，阻力是桶盖的重力，故动力臂大于阻力臂，桶盖可视为省力杠杆，故C错误，D正确。
11. 某同学用丝绸摩擦过的玻璃棒（带正电）接触验电器的金属球，观察到验电器的金属箔片由闭合到张开（ ）
A. 丝绸与玻璃棒摩擦时创造了电荷，使两者带异种电荷
B. 金属箔片张开是由于两箔片带异种电荷而互相排斥
C. 金属箔片张开的瞬间，产生的电流方向是从玻璃棒到金属箔片
D. 接触后金属箔片带正电，是因为玻璃棒上的一部分正电荷转移到金属箔片上
【答案】C
【解析】A．电荷既不会凭空产生，也不会凭空消失，两个不同的物体相互摩擦，会带上等量的异种电荷，是电荷发生了转移。故A不符合题意；
B．当带正电的玻璃棒与金属球接触时，一部分电子会从验电器的金属箔移动到玻璃棒，两金属箔由于失去电子都带上正电荷，由于同种电荷互相排斥，所以两金属箔相互排斥而张开，故B不符合题意；
C．当带正电的玻璃棒与金属球接触时，一部分电子会从验电器的金属箔移动到玻璃棒，由于电子定向移动的方向与电流的方向相反，所以瞬间电流的方向是从玻璃棒流向金属箔，故C符合题意；
D．当带正电的玻璃棒与金属球接触时，一部分电子会从验电器的金属箔移动到玻璃棒，两金属箔由于失去电子而带上正电荷，故D不符合题意。
12. 关于家庭电路及安全用电，下列说法中正确的是（ ）
A. 甲图：两孔插座和三孔插座是串联的，三孔插座的“1”孔接地线
B. 乙图：白炽灯泡的金属螺纹壳接火线，金属触头接零线
C. 丙图：图中试电笔的笔尖接触甲图中三孔插座的“3”孔时，试电笔氖管会发光
D. 丁图：发生此类触电时，电路中的“漏电保护器”会自动断开，切断电路
【答案】D
【解析】A．插座上的两孔插座和三孔插座是并联的，使用时互不影响，三孔插座的“1”孔接地线。故A错误；
B．为了防止出现触电现象，白炽灯泡的金属螺纹壳接零线，金属触头接火线，故B错误；
C．三孔插座：左孔接零线，右孔接火线，上孔接地线。常用试电笔辨别火线和零线，试电笔使用时手要接触试电笔尾部的金属体，当笔尖接触火线时，氖管才会发光，故C错误；
D．人站在地面上单手接触火线时，电流通过人体流向大地，造成电路中通过火线的电流较大，火线与零线的电流不同，所以漏电保护器会自动断开，故D正确。
13. 下列对电磁现象的分析正确的是（ ）
A. 甲图：该实验装置可探究电磁铁磁性强弱与电流大小和线圈匝数的关系
B. 乙图：闭合开关，小磁针将发生偏转，根据该现象可制成电动机
C. 丙图：闭合开关，导体竖直向上运动时，电流表指针会偏转
D. 丁图：闭合开关，磁场中的导体会运动，根据该现象可制成发电机
【答案】A
【解析】A．图中两电磁铁串联而使得电流相同，线圈的匝数不同，吸引的大头针数目不同，说明电磁铁磁性与线圈匝数有关，故A正确；
B．图示是奥斯特实验，闭合开关，小磁针将发生偏转，这说明电流的周围存在磁场，故B错误；
C．闭合电路的一部分导体在磁场中做切割磁感线运动，导体中才有感应电流产生；图中闭合开关后，磁场中导体竖直向上运动时，导体是顺着磁感线方向运动的，没有做切割磁感线运动，不会产生电流，电流表指针不会发生偏转，故C错误；
D．图中通电导体在磁场中受力而运动，这是电动机的工作原理，依据该现象可制成电动机，故D错误；
故选A。
14. 利用图示电路可以检测司机是否酒驾。图中R0为定值电阻，R是一个“气敏传感器”，它的电阻值会随着其周围酒精气体浓度的增大而减小。若检测时司机喝了酒（ ）
A. 电路的总电阻减小，电压表的示数减小
B. 电路的总电阻增大，电流表的示数减小
C. 电压表和电流表示数的比值不变
D. 电路消耗的总功率变小
【答案】C
【解析】AB．由图示电路图可知，两电阻串联，电压表测R0两端电压，电流表测通过电路的电流。喝了酒的司机对着“气敏传感器”吹气，酒精气体浓度增大，气敏电阻阻值减小，定值电阻阻值不变，根据串联电路电阻规律可知电路总电阻减小，根据欧姆定律可知通过电路的电流增大，电流表示数增大，根据
U=IR
可知定值电阻两端的电压变大，电压表示数增大，故AB错误；
C．根据
可知电压表和电流表示数的比值即定值电阻的阻值，所以电压表和电流表示数的比值不变，故C正确；
D．根据
P=UI
可知总电压不变，电流变大，电路总功率变大，故D错误。
故选C。
15. 小明洗水果时，发现体积较小的枯子漂浮在水面上，而体积较大的芒果却沉在水底，那么（ ）
A. 桔子受到的浮力大于它受到的重力
B. 桔子受到的浮力大于芒果受到的浮力
C. 芒果受到的浮力等于它排开的水所受的重力
D. 桔子的密度大于芒果的密度
【答案】C
【解析】A．由图可知桔子漂浮，所以桔子受到的浮力等于它受到的重力，故A不符合题意；
B．由图可知体积较大的芒果沉在水底，芒果排开水的体积较大，根据可知芒果所受的浮力较大，故B不符合题意；
C．根据阿基米德原理可知芒果受到的浮力等于它排开的水所受的重力，故C符合题意；
D．桔子漂浮在水面上，桔字的密度小于水的密度；芒果沉在水底，芒果的密度大于水的密度；所以，桔子的密度小于芒果的密度，故D不符合题意。
故选C。
二、理解与应用（本题包括5个小题，共16分）
16. 电影银幕用粗糙的白布，是因为光在粗糙白布上发生 ___________反射，且白色能 ___________（选填“吸收”或“反射”）所有颜色的光，可以使各处的观众看到的像更逼真。
【答案】漫 反射
【解析】[1][2]放映电影的银幕常用粗糙的白布做成，粗糙的银幕凹凸不平，光射到粗糙白布上发生漫反射，使反射光线射向各个方向，同时白色银幕能反射所有色光，使观众能看到正常颜色的画面。
17. 如图所示是某物质熔化时温度随时间变化的图像，则该物质是 ______（选填“晶体”或“非晶体”），它的熔化过程用时 ______min。该物质在B点时的内能 ______（选填“大于”“小于”或“等于”）它在A点时的内能。
【答案】晶体 4 大于
【解析】[1][2] 由图中信息可知，该物质在熔化过程中，温度保持50℃不变，表明该物体有固定的熔化温度，所以该物质为晶体，它的熔化过程用时为8min﹣4min=4min
[3] 晶体在熔化时持续吸收热量，内能增大，温度不变，所以该物质在B点时的内能大于它在A点时的内能。
18. 如图所示是商场内智能扶手电梯的原理图，其中R是压敏电阻。电梯上无乘客时，电梯运动变慢。电梯上有乘客时，电磁铁上端_____极，电梯上无乘客时，衔铁与触点 ______（选填“1”或“2”）接触；电梯上有乘客时，压敏电阻R的阻值会 ____（选填“变大”或“变小”）。
【答案】S 1 变小
【解析】[1]如图，电流从螺线管上端流入，根据安培定则可以判断电磁铁的上端是S极。
[2]当电梯上无乘客时，电梯运动变慢，电动机转速减慢减少耗电，说明工作电路中电流变小，电阻变大，则此时电动机和定值电阻R1串联在电路中，说明衔铁被弹簧拉起，衔铁与触点1接触。
[3]当有人乘坐电梯时，电动机转速较快，只有电动机接入电路，衔铁和下面的静触头2接通，控制电路的电流较大，电磁铁磁性较强，可以判断压敏电阻的阻值R随着压力的增大而变小。
19. 为全面推进“乡村振兴”工程，加快农业农村绿色发展，荆州市大部分农村地区已经使用上了煤气烧水煮饭，将2kg的水由20℃加热至100℃，水吸收的热量是_________J；若此过程的热效率为40%，则消耗煤气_________m3。[水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg•℃），煤气热值为4.0×107J/m3]
【答案】6.72×105 0.042
【解析】[1]热水器中的水吸收的热量为
Q吸＝c水m(t﹣t2)＝4.2×105J/（kg•℃）×2kg×（100℃﹣20℃）=6.72×105J
[2]煤气完全燃烧放出的热量为
需要完全燃烧的煤气的质量为
20. 图是正在发声的音叉将一个悬挂的泡沫塑料小球弹开时的情景，请在图中画出此时小球受力的示意图（不考虑空气阻力）。
【答案】
【解析】小球被弹开时，受竖直向下的重力，沿绳子向上的拉力，力的作用点都在物体的重心，小球受力的示意图如图所示：
21. 如图所示是用杠杆提升重物时的场景，请在图中画出杠杆受到的阻力F2、拉力F1的力臂l1.
【答案】
【解析】用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力F2，作用点在细线悬挂在杠杆的地方，方向竖直向下。由图知F1为动力，延长动力F1的作用线，过支点O做动力F1的垂线段，即为动力臂l1，如图所示：
22. 古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图。
【答案】
【解析】由题意知，A'是蜻蜓在水中的像，此时的水面相当于平面镜。连接A'与眼睛，直线与水面的交点为入射点，入射点到眼睛的线为反射光线，过A'作水面的垂线，据平面镜的成像特点：像与物到镜面的距离相等，作出A点，即蜻蜓所在的位置，连接入射点与A点，这条线即为入射光线，作图如下
三、实验与探究（本题包括3个小题，共20分）
23. 用蜡烛、凸透镜、光屏、光具座等器材做“探究凸透镜成像的规律”实验。
（1）实验前应调节 ___________、凸透镜和光屏三者的中心在同一高度，使像完整成在光屏中央；
（2）实验过程中，当蜡烛、凸透镜、光屏的位置如图所示时，在光屏上呈现一个清晰的倒立、_________（选填“放大”“缩小”或“等大”）的实像。保持凸透镜位置不动，将蜡烛移动到光具座上20cm处时，则在光具座 _________cm处的光屏上会出现倒立、_________的像，生活中的 _________（选填“照相机”“投影仪”或“放大镜”）就是利用这个原理工作的；
（3）若拿一副眼镜放在蜡烛与凸透镜之间，发现光屏上原本清晰的像变模糊了，又在光屏上得到了清晰的像。则该副眼镜是 ___________（选填“近视镜”或“远视镜”）。
【答案】（1）烛焰 （2）放大 65 缩小 照相机 （3）近视镜
【解析】（1）[1]为了使像成在光屏中央，实验前应调节烛焰、凸透镜和光屏三者的中心在同一高度。
（2）[2]由图可知，此时物距小于像距；凸透镜成实像时，物距小于像距，成倒立、放大的实像。
[3][4][5]保持凸透镜位置不动，将蜡烛移动到光具座上20cm处时，则在光具座65cm处，此时物距等于原来的像距，像距等于原来的物距，根据在光的折射中，光路是可逆的可知，光屏上会出现清晰的实像；此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，应用于照相机。
（3）[6]若拿一副眼镜放在蜡烛与凸透镜之间，发现光屏上原本清晰的像变模糊了，当向右移动光屏后，又在光屏上得到了清晰的像，说明该眼镜对光线具有发散作用，近视镜是凹透镜，凹透镜对光线具有发散作用，会将光线推迟会聚成像。
24. 小明在外出游玩时捡到了一块漂亮的鹅卵石，他带到实验室测量该鹅卵石的密度。
（1）如图甲所示是小明将天平放在水平桌面上，刚调节完天平平衡时的情形，请你指出他调节过程中遗漏的操作步骤 ___________。补上遗漏步骤后，为使天平重新平衡，他应将平衡螺母向 ___________（选填“左”或“右”）调节；
（2）在测量鹅卵石质量时，小明依次将砝码放在天平的右盘，当他在右盘内加入最小的5g砝码时，发现天平的指针静止在分度盘中线的右侧，则他接下来应进行的操作是 ___________，使天平重新平衡。天平平衡时如图乙所示，则鹅卵石的质量为 ___________g；
（3）接着他在量筒中倒入27mL的水，再将鹅卵石浸没在水中，水面位置如图丙所示___________kg/m3（结果保留两位有效数字）；
（4）小明发现用量筒和空瓶也可以测出该鹅卵石的密度，图丁是他测量的过程：
①将空瓶放入盛有适量水的量筒内，稳定后记下水面位置V1；
②将鹅卵石放入量筒内的空瓶中，稳定后记下水面位置V2；
③将鹅卵石从瓶中取出放入量筒内水中，稳定后记下水面位置为V3；
由此可知鹅卵石的质量m=___________，鹅卵石密度ρ=___________（两空均用已知量的字母表示，ρ水已知）。
【答案】（1）将游码移至标尺左端的零刻度线处 右 （2）取下5g砝码，调节游码 33.4 （3）2.6×103 （4）(V2﹣V1)ρ水
【解析】（1）[1]托盘天平使用方法，使用时应将天平放在水平工作台上，调节天平时，应先将游码移至标尺左端的零刻度线处，再调节横梁上的平衡螺母。
[2]补上遗漏步骤后，天平的左侧会变沉，分度盘指针会向左偏，所以应将平衡螺母向右移。
（2）[3]由题意知，当他在右盘内加入最小的5g砝码时，发现天平的指针静止在分度盘中线的右侧，说明砝码的质量放多了，需要先取下最小质量的砝码，再移动游码。
[4]天平重新平衡，左边物体的质量等于右边砝码的质量加游码的示数，游码的分度值为0.2g，所以如图乙，鹅卵石的质量为
m=20g+10g+3.4g=33.4g
（3）[5]鹅卵石浸没后，如图丙，根据量筒读数可知鹅卵石的体积为
V=40mL-27mL=13mL=13cm3
所以鹅卵石的密度为
（4）[6]根据小明的操作步骤，由①②可知，鹅卵石和空瓶漂浮在量筒内，根据物体的浮与沉可知，
ΔF浮=G石
根据阿基米德原理可得
ΔF浮=ΔG排液，
所以
G石=ΔG排液，
即m石=Δm排液=ρ水ΔV排=ρ水(V2-V1)
[7]由①③可知，鹅卵石浸没在量筒中，所以鹅卵石的体积为
V石＝V3-V1
由密度公式可得鹅卵石的密度为
25. 用如图所示电路测量小灯泡的电阻，其中电源电压为3V恒定不变，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，将电路连接完整（导线不能交叉），要求闭合开关，滑片P向右滑动时，电路中的电流变大；___________
（2）实验前，应将滑片P滑至滑动变阻器的 ___________（选填“A”或“B”）端。若连好电路闭合开关后，发现小灯泡不亮，电流表无示数，但电压表示数接近3V。为了排除故障，他接下来的操作合理的是 ___________（选填字母）；
A.移动滑动变阻器的滑片，观察灯泡是否发光；
B.拧紧小灯泡和它两端的接线柱，观察灯泡是否发光；
C.拧紧开关两端的接线柱，观察灯泡是否发光；
D.检查滑动变阻器是否短路。
（3）问题解决后，闭合开关，移动滑动变阻器的滑片P，观察小灯泡的亮度，多次测量并记录数据（如表所示）。当电压表示数为2.5V时，小灯泡正常发光，此时电流表示数如图乙所示，此时小灯泡的阻值为 __________Ω（精确到0.1Ω），小灯泡的额定功率为 ___________W；
（4）对比小灯泡在不同亮度下的电阻，你认为用本实验的器材继续探究电流与电压的关系，是否可行并说明理由：___________。
【答案】（1） （2）A B （3）8.9 0.7 （4）不可行，因灯丝的电阻随温度的变化而变化，不是一定值
【解析】（1）[1]滑片P向右滑动时，电路中的电流变大，滑动变阻器接入电阻变小，故滑动变阻器选用右下接线柱与电源串联在电路中，如图所示：
（2）[2]为了保护电路，实验前应将滑动变阻器的最大阻值接入电路，即应将滑片P滑至滑动变阻器的A端。
[3]若连好电路闭合开关后，发现小灯泡不亮，电流表无示数，说明电路可能断路，电压表示数接近3V，说明电压表与电源连通，即与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，因此接下来的操作合理的是拧紧小灯泡和它两端的接线柱，观察灯泡是否发光，故B符合题意，ACD不符合题意。
故选B。
（3）[4]当电压表示数为2.5V时，小灯泡正常发光，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A，则小灯泡的阻值为
[5]小灯泡的额定功率为
（4）[6]在探究电流与电压的关系实验中，需控制电阻阻值不变，而灯丝的电阻随温度的变化而变化，不是一定值，因此不能用本实验的器材继续探究电流与电压的关系。
四、分析与计算（本题包括2个小题，共14分）
26. 工地上，工人师傅用如图所示的滑轮组，将底面积为0.4m2，重力为350N的正方体重物从水平地面匀速提升到了9m的楼顶，用时30s。做的额外功为1350J。求：
（1）滑轮组绳子自由端移动的速度；
（2）重物静止在水平地面上没被提时，对地面的压强；
（3）拉力的功率；
（4）滑轮组的机械效率。
【答案】（1）0.6m/s；（2）875Pa；（3）150W；（4）70%
【解析】解：（1）由图可知有效绳子段数n=2，绳子自由端移动的距离为
s=nh=2×9m=18m
则绳子自由端移动的速度为
（2）重物静止在水平地面上没被提时，对地面的压力为
F压=G=350N
此时重物对地面的压强为
（3）拉力做的有用功为
W有=Gh=350N×9m=3150J
拉力做的总功为
W总=W有+W额=3150J+1350J=4500J
则拉力做功功率为
（4）滑轮组的机械效率为
27. 如图所示电路中，小灯泡L标有“2.5V 0.75W”字样，R1规格为“20Ω 2A”，电源电压6V保持不变。
（1）S、S1、S2都闭合时，R2消耗的电功率为3W，求R2的阻值；
（2）闭合S，断开S1、S2，移动滑动变阻器的滑片P使小灯泡正常发光，求此时滑动变阻器接入电路的电阻值（计算结果保留整数）；
（3）S、S1、S2都闭合，滑片P滑动至R1最左端时，求电路消耗的总功率。
【答案】（1）12Ω；（2）12Ω；（3）4.8W
【解析】解：（1）S、S1、S2都闭合时，灯L被短路R2与滑动变阻器R1并联，R2消耗的电功率为3W，由可得，R2的阻值为
（2）闭合S，断开S3、S2，灯L与滑动变阻器R1串联，电阻R2断路，小灯泡正常发光时的电流为
小灯泡正常发光时，滑动变阻器R1两端的电压为
U1=U﹣UL=6V﹣2.5V=3.5V
由串联电路的电流特点可知，通过滑动变阻器R1的电流为
I1=IL=0.3A
小灯泡正常发光时，滑动变阻器R1接入电路的电阻值
（3）S、S1、S2都闭合时，灯L被短路R2与滑动变阻器R1并联，滑片P滑动至R1最左端，则滑动变阻器R1接入电路的阻值为20Ω，电路消耗的总功率
答：（1）S、S1、S2都闭合时，R6消耗电功率为3W，R2的阻值为12Ω；
（2）闭合S，断开S2、S2，移动滑动变阻器的滑片P使小灯泡正常发光，此时滑动变阻器接入电路的电阻值为12Ω；
（3）S、S1、S3都闭合，滑片P滑动至R1最左端时，电路消耗的总功率为4.8W。
实验次数
1
2
3
4
5
发光情况
不亮
微光
暗
明亮
耀眼
电压U/V
0.5
0.9
1.5
2.5
2.8
电流I/A
0.16
0.20
0.22
0.30
电阻R/Ω
