[物理][二模]广东省汕尾市陆丰市2024年中考二模试题(解析版)

这是一份[物理][二模]广东省汕尾市陆丰市2024年中考二模试题(解析版)，共20页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

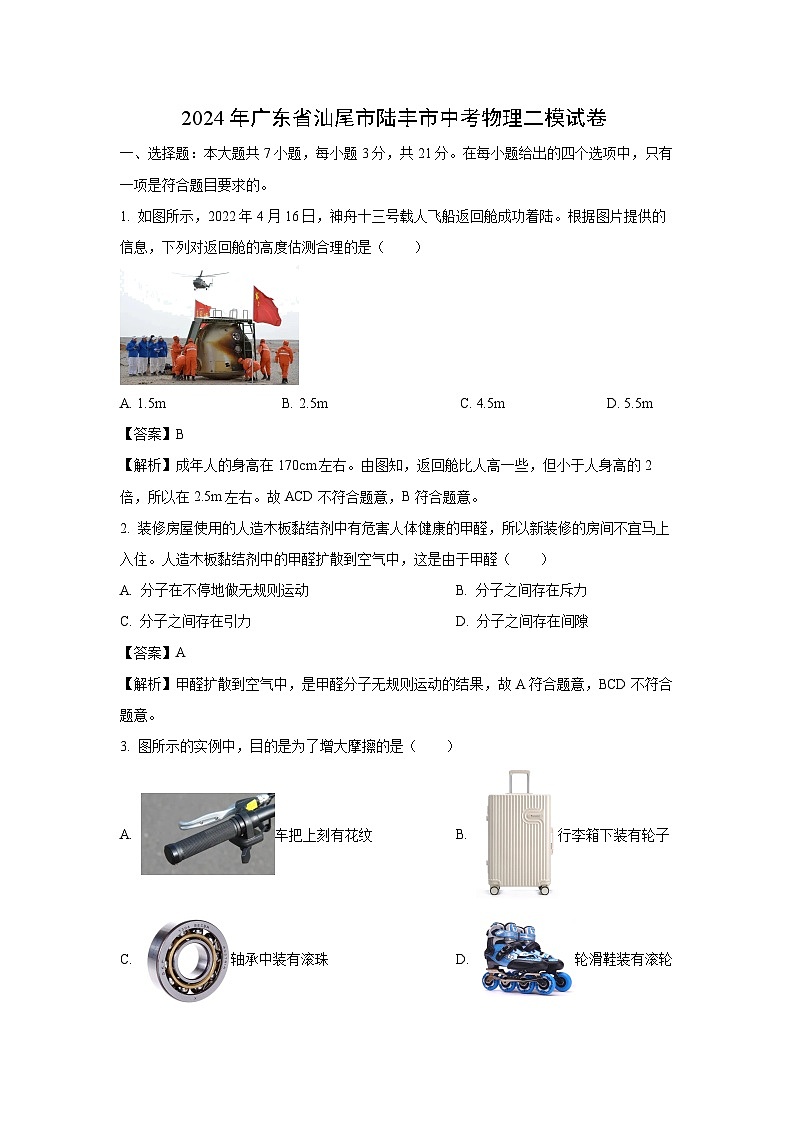

1. 如图所示，2022年4月16日，神舟十三号载人飞船返回舱成功着陆。根据图片提供的信息，下列对返回舱的高度估测合理的是（ ）
A. 1.5mB. 2.5mC. 4.5mD. 5.5m
【答案】B
【解析】成年人的身高在170cm左右。由图知，返回舱比人高一些，但小于人身高的2倍，所以在2.5m左右。故ACD不符合题意，B符合题意。
2. 装修房屋使用的人造木板黏结剂中有危害人体健康的甲醛，所以新装修的房间不宜马上入住。人造木板黏结剂中的甲醛扩散到空气中，这是由于甲醛（ ）
A. 分子在不停地做无规则运动B. 分子之间存在斥力
C. 分子之间存在引力D. 分子之间存在间隙
【答案】A
【解析】甲醛扩散到空气中，是甲醛分子无规则运动的结果，故A符合题意，BCD不符合题意。
3. 图所示的实例中，目的是为了增大摩擦的是（ ）
A. 车把上刻有花纹B. 行李箱下装有轮子
C. 轴承中装有滚珠D. 轮滑鞋装有滚轮
【答案】A
【解析】（1）增大摩擦的方法：在压力一定时，增大接触面的粗糙程度．在接触面的粗糙程度一定时，增大压力．（2）减小摩擦的方法：在压力一定时，减小接触面的粗糙程度．在接触面的粗糙程度一定时，减小压力，使接触面脱离，滚动摩擦代替滑动摩擦．A. 车把上刻有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A符合题意．
B. 行李箱下装有轮子是通过变滑动摩擦为滚动摩擦，使摩擦力减小，故B不符合题意．
C. 轴承中装有滚珠，是通过变滑动摩擦为滚动摩擦，使摩擦力减小，故C不符合题意；
D. 轮滑鞋装有滚轮，是通过变滑动摩擦为滚动摩擦，使摩擦力减小，故D不符合题意．
故选A.

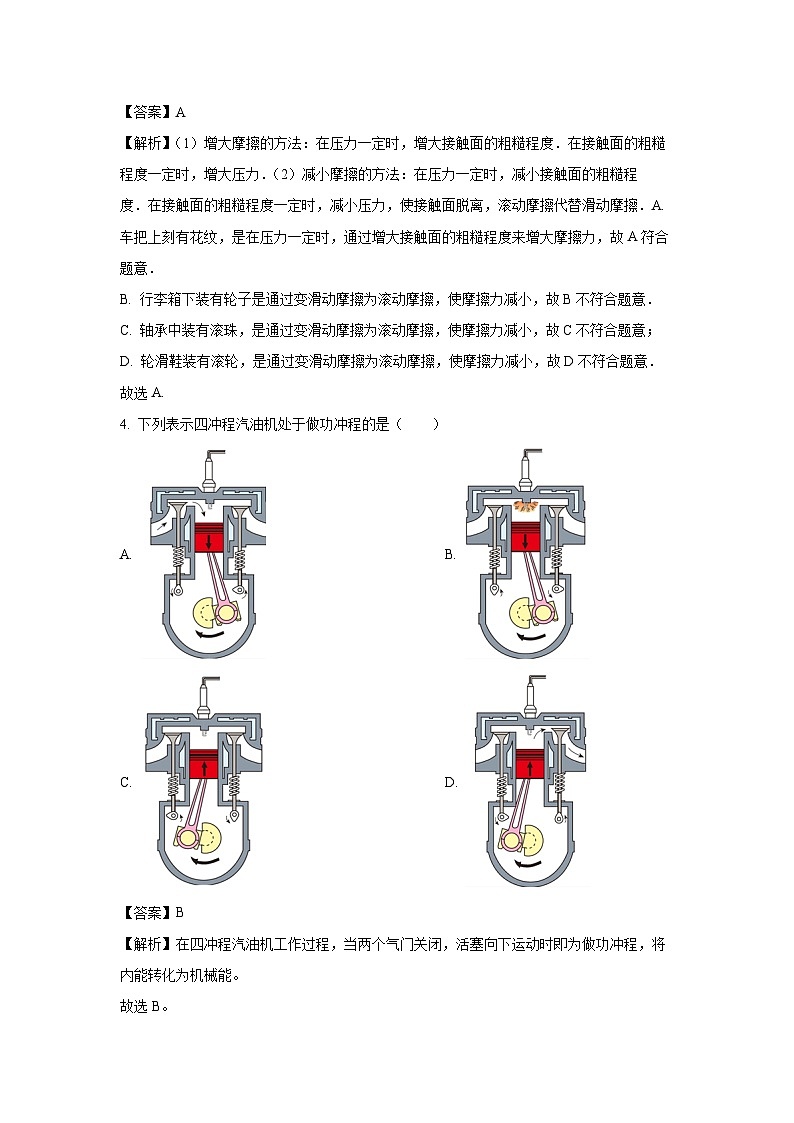

4. 下列表示四冲程汽油机处于做功冲程的是（ ）
A. B.
C. D.
【答案】B
【解析】在四冲程汽油机工作过程，当两个气门关闭，活塞向下运动时即为做功冲程，将内能转化为机械能。
故选B。

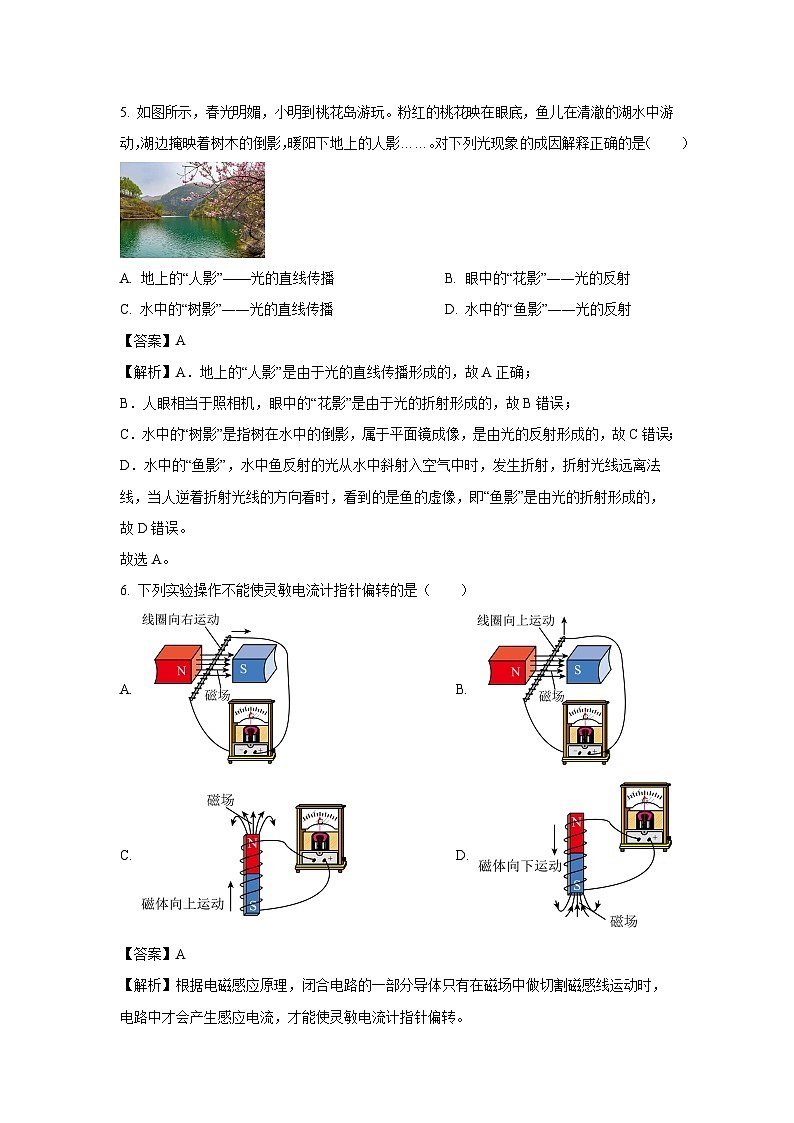

5. 如图所示，春光明媚，小明到桃花岛游玩。粉红的桃花映在眼底，鱼儿在清澈的湖水中游动，湖边掩映着树木的倒影，暖阳下地上的人影……。对下列光现象的成因解释正确的是（ ）
A. 地上的“人影”——光的直线传播B. 眼中的“花影”――光的反射
C. 水中的“树影”――光的直线传播D. 水中的“鱼影”――光的反射
【答案】A
【解析】A．地上的“人影”是由于光的直线传播形成的，故A正确；
B．人眼相当于照相机，眼中的“花影”是由于光的折射形成的，故B错误；
C．水中的“树影”是指树在水中的倒影，属于平面镜成像，是由光的反射形成的，故C错误；
D．水中的“鱼影”，水中鱼反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是鱼的虚像，即“鱼影”是由光的折射形成的，故D错误。
故选A。
6. 下列实验操作不能使灵敏电流计指针偏转的是（ ）
A. B.
C. D.
【答案】A
【解析】根据电磁感应原理，闭合电路的一部分导体只有在磁场中做切割磁感线运动时，电路中才会产生感应电流，才能使灵敏电流计指针偏转。
A．线圈向右运动，与磁感线平行，没有切割磁感线，故A错误，符合题意；
B．线圈向上运动，切割磁感线，故B正确，不符合题意；
CD．CD两图采用线圈不动，磁体上下运动的方式，磁感线也被切割，故CD正确，不符合题意。
故选A。
7. 有些同学放学时骑自行车行驶太快，容易造成交通事故，这是因为（ ）
A. 运动快所以惯性大，因此难停下来
B. 刹车时产生的惯性不够大，所以难停下来
C. 由于惯性，即使紧急刹车，也需向前运动一段距离才能停下来
D. 刹车时来不及克服惯性，所以难停下来
【答案】C
【解析】A．运动快，动能较大，停下来所用时间较长，不是由于惯性大，惯性与速度大小无关，故A不符合题意；
B．惯性是物体固有的属性，刹车时不能产生惯性，故B不符合题意；
C．即使紧急刹车，由于惯性，车子要保持原来的运动状态，所以还要向前运动一段距离才能停下来，故C符合题意；
D．惯性是物体保持原来运动状态的性质，不能被克服，故D不符合题意。
故选C。
二、填空题：本大题共7小题，每空1分，共21分。
8. 锡的原子核带有50个元电荷，是___________（正、负）电荷；它的原子核外有___________个电子，它对外不显电性是因为它正、负电荷量___________（“相同”或“不同”）。
【答案】正 50 相同
【解析】[1][2][3]原子核带正电，锡的原子核带有50个元电荷，它的原子核外有50个电子，正负电荷量相同。
9. 在公共场所“轻声”说话是文明的表现，而在旷野中要“高声”呼喊才能让远处的人听见。这里的“轻声”和“高声”是指声音的______；“男低音”和“女高音”歌手同台演出，这里的“低”、“高”是指声音的______；“闻其声而知其人”主要是依据讲话人的______来分辨。（填写声音的相关特征）。
【答案】响度 音调 音色
【解析】[1]在公共场所“轻声”说话是指声音的响度要小；旷野中要“高声”呼喊，是指声音的响度要大。
[2] “男低音”和“女高音”中的“高、低”不是指声音的大小，而是指其所发出声音的高低，即指的是音调。
[3]不同发声体的材料与结构不同，发出声音的音色不同，“闻其声知其人”的主要判断依据是音色。
10. 著名的_____实验有力地证明了大气压的存在，1644年意大利科学家____首先用实验测定了大气压强的大小；实验表明大气压强的大小随海拔高度的变化而变化，海拔高度越低，大气压强就越____（选填“大”或“小”）。
【答案】马德堡半球 托里拆利 大
【解析】[1][2]本题考查了物理科学常识，马德堡半球实验是第一个通过实验证明大气压的存在，并且说明了大气压非常大；托里拆利是第一个通过实验测出了大气压的值，大气压的大小会受气候、温度、海拔等因素的影响，海拔越高，大气压强越小。
11. 中国首次火星探测任务“天问一号”探测器与地球间的通讯是利用______（选填“超声波”、“次声波”、“电磁波”）；无线电波按波长分主要分为长波、中波、短波和微波四种，其中频率最大的是______；核电站利用核能发电，目前核电站主要是利用重核______（选填“裂变”或“聚变”）反应释放的核能。
【答案】电磁波 微波 裂变
【解析】[1]电磁波可以在真空中传播，“天问一号”通过电磁波与地球控制中心通信。
[2]根据公式c=λf可知，不同电磁波波速相同，波长越短，频率越大，所以微波的频率最大。
[3]目前世界上的核电站都是利用重核裂变释放的能量发电的，核聚变发电技术还不成熟。
12. 指南针是我国古代的四大发明之一、我国古代就利用司南来辨别方向，司南是现代所用的指南针的始祖。司南之所以能指示方向，是因为我们生活的地球本身就是一个大磁体，周围存在___________。静止时，司南的长柄（柢）（见图1）指向地理的南方（柢）应为该磁体的 ___________（选填“N”或“S”）极。如图2所示，桌面上有一枚转动灵活的小磁针，当导线与电池触接时；断开电路，小磁针 ___________（选填“会”或“不会”）回到原来位置。
【答案】磁场 S 会
【解析】[1]我们生活的地球本身就是一个大磁体，磁体的周围存在磁场，地球的周围存在地磁场。
[2]磁勺的勺柄指南，根据地磁的N极在地理的南极附近，因此勺柄为该磁体S极。
[3]当导线与电池触接时，导体周围存在着磁场，小磁针发生偏转，断开电路，导线周围的磁场消失，小磁针受地磁场的作用，会回到原来的位置。
13. 已知甲灯标有“6V 3W”字样，乙灯的额定电压是3V．甲、乙两灯的U﹣I关系如图所示，则乙灯的额定功率是_____W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是_____V，两灯并联使用，电路最大电流是_____A．
【答案】1.8 8 0.9
【解析】[1]由图象可知，当乙灯的额定电压是3V时，I乙＝0.6A，乙灯的额定功率
P乙＝U乙I乙＝3V×0.6A＝1.8W；
[2]甲灯的额定电流
I甲＝＝0.5A，
两灯串联使用，电路中的最大电流是I甲＝0.5A，由图像可知，此时乙灯两端电压为2V，故电路两端的最大电压
U串＝6V+2V＝8V；
[3]两灯泡并联时，电路两端的最大电压为3V，由图像可知，此时流经甲的电流I甲′＝0.3A，乙灯正常发光，故电路最大电流
I＝I甲′+I乙＝0.3A+0.6A=0.9A．
14. 小明用天平和量筒测一小石块密度，测量时所用砝码和游码在标尺位置及测体积时情景如图所示，则小石块的质量为______g，小石块的体积为______cm3，该小石块的密度为______kg/m3。
【答案】47.2 20 2.36×103
【解析】[1]由图可知，小石块的质量为m=m游+m砝=2.2g+20g+20g+5g=47.2g
[2]由图可知，加入石块之前，量筒内液体的液面对应的刻度线为20mL，加入小石块之后，量筒内液体的液面对应的刻度线为40mL，小石块的体积为
V=40mL-20mL=20mL=20cm3
[3]小石块的密度为
三、作图题：本大题共3小题，第（1）（2）小题各2分，第（3）题3分，共7分
15. 如图所示，一束光线AO斜射到水面上，请画出对应的折射光线和反射光线。
【答案】
【解析】图中法线已经画出，根据反射光线与入射光线分居法线两侧，反射角等于入射角；再根据折射光线与入射光线分居法线两侧，折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：
16. 如图，请作出斜面上小球所受重力G和它对斜面压力F的示意图.
【答案】
【解析】重力的方向竖直向下，重心在小球的几何重心上，小球对斜面的压力作用在斜面与小球接触的点上，压力的方向垂直与斜面向下，如图所示：
17. 用笔画线代替导线，将如图所示的灯泡和三线插座正确连入家庭电路中。
【答案】
【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。电路如下图所示
四、实验题：本大题共5小题，第16、17小题各6分，第18小题7分，共19分。
18. 如图所示，物体长度为 ___________cm，秒表读数为 ___________s。
【答案】2.40 276.5
【解析】[1]由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm；物体左侧与2.00cm对齐，所以物体的长度为L=4.40cm﹣2.00cm=2.40cm
[2]在秒表的中间表盘上，4min中间有两个小格，指针在“4”和“5”之间且过了半格，所以分针指示的时间为4min，1s之间有10个小格，所以秒针指针在36.5s处，所以秒表读数为4min36.5s，即276.5s。
19. 如图是测量浸没在水中的石块受到浮力的情境，由图可知，石块浸没时受到的浮力是 ___________N。
【答案】0.6
【解析】由图可知，测力计的分度值为0.1N，石块未浸入水中时，测力计的示数为1.5N，即石块的重力为1.5N。石块浸没在水中时测力计的示数为F示=0.9N，则石块浸没时受到的浮力F浮=G-F示=1.5N-0.9N=0.6N
20. 如图甲所示，一束平行光经过凸透镜后，在光屏上得到一个最小、最亮的光斑，则它的焦距是______cm；用此凸透镜探究成像规律，实验装置如图乙所示，成的是倒立、______的实像（选填“放大”或“缩小”）；此时乐乐同学将爷爷的老花眼镜放在蜡烛和凸透镜之间，结果光屏上原来清晰的像变模糊了，应将光屏向 ______（选填“远离”或“靠近”）凸透镜方向移动，才能使像变得清晰。
【答案】10.0 缩小 靠近
【解析】[1]平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点即为焦点，焦点到光心的距离是凸透镜的焦距，则焦距为
[2]由图乙可知，此时物距大于像距，根据凸透镜成像规律可知此时成倒立、缩小的实像。
[3]乐乐同学将爷爷的老花眼镜放在蜡烛和凸透镜之间，老花眼镜是凸透镜，会将光线提前会聚成像，所以应将光屏向靠近凸透镜方向移动，才能使像变得清晰。
21. 如图1甲为小明“探究水沸腾时温度变化的特点”的实验装置。
（1）安装实验器材时，应按照___________ （选填“自上而下”或“自下而上”）的顺序进行；
（2）为了缩短加热时间，请提出一条可行的方法：___________ ；
（3）小明记录一组实验数据如表，请根据数据在图1乙方格纸上作出水的温度随时间变化的图像___________ ；
（4）图丙中___________ 是水沸腾时气泡的变化示意图；
（5）从实验数据可以看出，水的沸点是___________ ℃，此时的大气压___________ （选填“高于”“低于”或“等于”）1标准大气压；
（6）若已知高温物体与环境温度的温差越大，降温越快；温差越小，降温越慢。则停止加热后，水的温度T随时间t变化的关系图像为图2中的___________ 。
【答案】（1）自下而上 （2）适当减少水的质量 （3） （4）a （5）98 低于 （6）D
【解析】（1）[1]为保证用酒精灯外焰加热，先安装下面器材，再安装上面器材，便于调节器材间的距离，因此应按照自下而上的顺序进行。
（2）[2]为缩短加热时间，可以适当减少水的质量、提高水的初温、增大火焰等方式。
（3）[3]根据表中的数据描点，然后用平滑的曲线连接。水的温度随时间变化的图像如图所示
（4）[4]沸腾时，形成大量的气泡不断上升，上升的过程中，周围的水蒸气不断汇集过来，所以气泡是越来越大，故图丙中a是水沸腾时气泡的变化示意图。
（5）[5][6]由表中的数据可知，水沸腾时温度保持98℃不变，即水的沸点为98℃；水的沸点随大气压强的增大而升高，1标准大气压下水的沸点为100℃，而此时水的沸点低于98℃，故此时的大气压低于1标准大气压。
（6）[7]已知高温物体与环境温度的温差越大，降温越快；温差越小，降温越慢。从表中的数据可以看出，一开始水的温度与环境温度相差较大，所以温度下降较快，当降到一定程度时，水的温度与环境温度相差较小，所以温度下降速度变慢，符合该规律的为D。
故选D。
22. 小明同学在“测量小灯泡正常发光时通过的电流”实验中，所用小灯泡上标有“3.8V”字样，电源电压恒为6V。
（1）根据图甲所示的电路图，请用笔画线代替导线，完成图乙所示实物图的连接；（ ）
（2）小明按图甲正确连接实物电路后，电压表选择最大量程，闭合开关进行试触，电流表指针几乎不偏转，电压表指针静止时如图丙所示，原因可能是___________；
（3）排除故障后开始实验，小明在调节变阻器滑片的过程中，眼睛应注视电压表的示数，直到电压表的示数为___________V时，灯泡正常发光，此时电流表如图丁所示，则通过灯泡的电流为___________A，灯的额定功率为 ___________W；
（4）小华刚准备拆除电路结束实验时，同组的小红提出：在调节变阻器滑片使灯泡正常发光时，电压表的示数很难准确达到3.8V；在排除故障后，对实验电路作出一定的改动，量筒元器材就能提高测量数据的精确度，请你帮小红将实验步骤补全：
①断开开关，电压表用0~3V的量程，将电压表并联在 ___________两端；
②闭合开关，调节滑动变阻器的滑片，使电压表的示数为 ___________V，并记录此时电流表的示数；
③利用测出的实验数据，可以计算出灯泡的额定功率。
【答案】（1） （2）小灯泡断路 （3）3.8 0.24 0.912 （4）滑动变阻器 2.2
【解析】（1）[1]实验中，灯泡与变阻器串联，电压表测量灯泡的电压，电流表测量电路电流。小灯泡额定电压3.8V，故电压表选用大量程并联在灯泡两端，变阻器的连线一上一下，如图所示：
（2）[2]闭合开关进行试触，发现灯泡不发光，说明电路可能断路，即电压表有示数，则与电压表并联的电路以外的电路是完好的，即原因可能是小灯泡断路。
（3）[3]当灯泡两端电压为额定电压时，即电压表示数为3.8V，灯泡正常发光。
[4]由图丁得，电流表分度值0.02A，灯泡的额定电流为0.24A。
[5]小灯泡额定功率为
（4）[6]灯泡正常发光时，变阻器的电压为
则可以将电压表并联在2.2V。
[7]闭合开关，调节滑动变阻器的滑片，使电压表的示数为2.2V时，灯泡正常发光。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分。
23. 如图所示的电动平衡车，是一种新型的休闲娱乐工具。小丽骑电动平衡车在水平公路上匀速行驶2km，用时6分钟40秒，行驶时受到的阻力是人和车总重的0.2倍，若小丽和电动平衡车的总质量是75kg，行驶时每个轮胎着地的面积是25cm2，则在小丽骑行电动平衡车的过程中，求：
（1）小丽骑行时的速度；
（2）平衡车对地面的压强；
（3）电动平衡车克服阻力所做功。
【答案】（1）5m/s；（2）；（3）
【解析】解：（1）小丽骑行时的速度
（2）平衡车对地面的压力
平衡车与地面接触的总面积
平衡车对地面压强
（3）因为行驶时受到的阻力是人与车总重的0.2倍，所以行驶时受到的阻力是
电动平衡车在水平公路上匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以平衡车受到的牵引力
牵引力做功
答：（1）小丽骑行时的速度为5m/s；
（2）平衡车对地面的压强为；
（3）电动平衡车克服阻力所做功为。
24. 图甲为雯雯家新买的电煲锅，它有加热和保温两种功能，图乙是其简化电路图，当S接a时，电煲锅加热；当S接b时，电煲锅保温，已知：电源电压为220V，R1=55Ω，加热时总功率与保温时总功率的关系为：P加热=5P保温。【c米饭=4×103J/（kg·℃）】求：
（1）若电煲锅内装有1kg米饭，从12℃加热到100℃，米饭吸收多少热量?
（2）电阻R2的阻值为多少?
（3）若电煲锅的热效率为80%，加热这些米饭需要多长时间?
【答案】（1）3.52×105J；（2）220Ω；（3）500s
【解析】解：（1）米饭吸收的热量为
（2）加热时功率为
保温时的功率为
保温时的总电阻为
所以可知电阻R2=R总-R1=275Ω-55Ω=220Ω
（3）加热米饭需消耗的电能为
所以需要的时间为
答：（1）若电煲锅内装有1kg米饭，从12℃加热到100℃，米饭吸收3.52×105J的热量；
（2）电阻R2的阻值为220Ω；
（3）若电煲锅的热效率为80%，加热这些米饭需要550s。
六、综合能力题：本大题共3小题，第21、22小题各6分，第23小题7分，共19分。
25. 杆秤是中国的传统衡器，凝聚着中国古代人民的智慧。杆秤是根据杠杆平衡条件制成的，由带有秤星的秤杆、秤砣、提纽、秤钩等组成，提起秤纽，调节秤砣位置，设秤砣的质量为m0，用手提起秤纽2，当杆秤水平静止时，被测物A和秤砣的挂点沿秤杆到秤纽2的水平距离分别为LAB，LBC，杆秤的质量忽略不计。
（1）mA、m0、LAB、LBC应该满足这样的关系：mA•LAB=___________。
（2）若秤砣的质量为100克，被测物A和秤砣到秤纽2的距离分别为0.05米、0.2米（即AB=0.05米，BC=0.2米），则被测物A的质量为 ___________千克；
（3）若秤砣因磨损质量减少，则杆秤所示的质量值 ___________（选填“小于”、“等于”或“大于”）被测物的真实质量值。
（4）若用手提起秤纽1，为使杆秤仍水平静止，应该将秤砣向 ___________（选填“左”或“右”）移动。
（5）若有人换了一个质量为90克的秤砣，用于测量物体D的质量。用手提起秤纽2，称得物体D的质量为0.5千克（秤砣挂在0.5kg刻度处）（图中未画出），秤砣到提纽2的距离BD=___________米，物体D的实际质量m实=___________千克。
【答案】（1）m0•LBC （2）0.4 （3）大于 （4）左 （5）0.25 0.45
【解析】（1）[1]根据杠杆平衡条件，mA、m0、LAB、LBC应该满足这样的关系
mA•LAB=m0•LBC
（2）[2]由题意根据杠杆平衡条件可得
（3）[3]若秤砣因磨损质量减少，右边的力减小，则需要增大力臂杠杆才能平衡，即秤砣要远离秤纽，所以杆秤所示的质量值大于被测物的真实质量值。
（4）[4]若用手提起秤纽1，与用秤纽2时比时左侧的力臂减小；根据杠杆平衡条件，则右侧的力臂也应该减小，故应该将秤砣向左移动。
（5）[5]先按照正常的秤砣计算出0.5kg处到秤纽的距离，根据mA•AB=m0•BC得
由于秤砣仍然在0.5kg处，所以秤砣到提纽2的距离BD与之前相比不变，即BD=0.25m。
[6]用质量为90克的秤砣，测量物体D的质量，称得物体D的质量为0.5千克（秤砣挂在0.5kg刻度处），则m实•AB=m0′•BD，所以
26. 如题图所示， 甲、 乙、 丙三图中的装置完全相同， 燃料的质量都是 10g， 烧杯内的液体质量和初温也相同。
（1）比较不同液体的比热容，可以选择______两图；比较不同燃料的热值， 可以选择______两图；
（2）为了研究不同物质的吸热能力，利用其中两幅图进行实验， 根据记录数据作出了两种液体的温度随时间变化的图像，如图丁所示；
①由图可以看出， 在开始时 ______液体的温度升高得快，______液体的比热容较大；
② 如果已知b液体的比热容是 1.8×103J/（kg·℃），则 a液体的比热容是______J /（kg·℃）；
（3）水的比热容较大，人们往往利用它的这一特性为生活、 生产服务或解释一些自然现象，下列事例中与它的这一特性无关的是（ ）
A. 让流动的热水流过散热器取暖 B. 汽车发动机用水作为冷却剂
C. 沿海地区昼夜温差比内陆地区小 D. 夏天在房间内洒水降温
【答案】（1）甲、丙 甲、乙 （2）a b 0.9×103 （3）D
【解析】（1）[1]为比较不同液体的比热容，需要燃烧相同的燃料(确保相同时间放出的热量相同)，加热相同的时间，比较质量和初温相同的液体升高的温度，故可以选择甲、丙两图。
[2]为了比较不同燃料的热值大小，要用不同的燃料，加热质量相同的同种液体，故可以选择甲、乙两图。
（2）①[3][4]由图丁可以看出，在开始加热相同时间时（吸热相同），a液体的温度升高得快，因两液体质量相同，根据可知，b液体的比热容较大。
②[5]由图可知，加热10分钟，a液体升高的温度为
80℃-20℃=60℃
b液体升高的温度为
50℃-20℃=30℃
根据变形，得
可知，在质量和吸热相同的情况下，升高的温度与比热容成反比，如果已知b液体的比热容是， 则 a液体的比热容是
（3）A．因水的比热容大，根据，质量相同的水和其它液体降低相同的温度，水放热多，故让流动的热水流过散热器取暖，故A不符合题意；
B．因水的比热容大，根据，质量相同的水和其它液体升高相同的温度，水吸热多，故汽车发动机用水作为冷却剂，故B不符合题意；
C．沿海地区多水，内陆地区多砂石，因水的比热容大，根据
在同样吸热或放热的情况下，沿海地区昼夜温差比内陆地区小，故C不符合题意；
D．蒸发吸热有致冷作用，故夏天在房间内洒水降温，故D符合题意。
故选D。
27. 阅读下列短文，回答问题。
智能电加热眼罩
近几年，近视眼成为影响青少年身体健康的重要因素，为有效保护眼睛，目前市场上推出一款电加热眼罩（如图甲），对缓解眼疲劳有一定效果，PTC是一种新型的半导体陶瓷材料，它以饮酸钡为主，PTC加热丝两端与金属导线相连，形成网状结构，当温度达到40℃时，PTC加热丝的发热功率等于散热功率（即在相同时间内产生的热量与散失的热量相等），实现智能控温。
（1）PTC是 ___________（选填“导体”、“半导体”或“绝缘体”）材料；
（2）如图乙所示的加热电路，PTC加热丝的连接方式是 ___________联，正常工作时金属导线中A、B处电流分别为IA和IB，则IA___________IB（填选“＜”、“=”或“>”）；
（3）如图丁所示，将眼罩加热电路开关闭合，其功率随时间变化的图像最可能的选项是 ___________；
（4）每根PTC加热丝的最大发热功率为 ___________W，当温度为40℃时，通电10min，每根PTC加热丝消耗的电能___________J。
【答案】（1）半导体 （2）并 > （3）B （4）0.9 216
【解析】（1）[1]由题意可知，PTC是一种新型的半导体陶瓷材料。
（2）[2]由图乙可知，各条PTC加热丝并列连接在金属导线两端，故PTC加热丝是并联的。
[3]因为PTC加热丝是并联的，根据并联电路电流规律，并联的PTC加热丝越多，通过的电流越大，故
IA>IB
（3）[4]由图丙可知，PTC加热丝的阻值随温度的升高，先变小后变大，由题意可知，当温度达到40℃后，PTC加热丝的发热功率等于散热功率，温度保持不变，即温度达到40℃后PTC加热丝的阻值不变，因此眼罩加热电路开关闭合后，PTC加热丝的阻值先变小后变大再不变，由可知，其功率先变大后变小再不变。
故选B。
（4）[5]由可知，电压一定时，电阻越小，电功率越大，由图丙可知，PTC加热丝的最小阻值为40Ω，每根PTC加热丝的最大发热功率为
[6] 由图丙可知，当温度为40℃时，PTC加热丝的阻值为100Ω，通电10min，每根PTC加热丝消耗的电能
