模型55 组合场模型-2024高考物理二轮复习80模型最新模拟题专项训练

这是一份模型55 组合场模型-2024高考物理二轮复习80模型最新模拟题专项训练，文件包含模型55组合场模型原卷版-2024高考物理二轮复习80模型最新模拟题专项训练docx、模型55组合场模型解析版-2024高考物理二轮复习80模型最新模拟题专项训练docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。

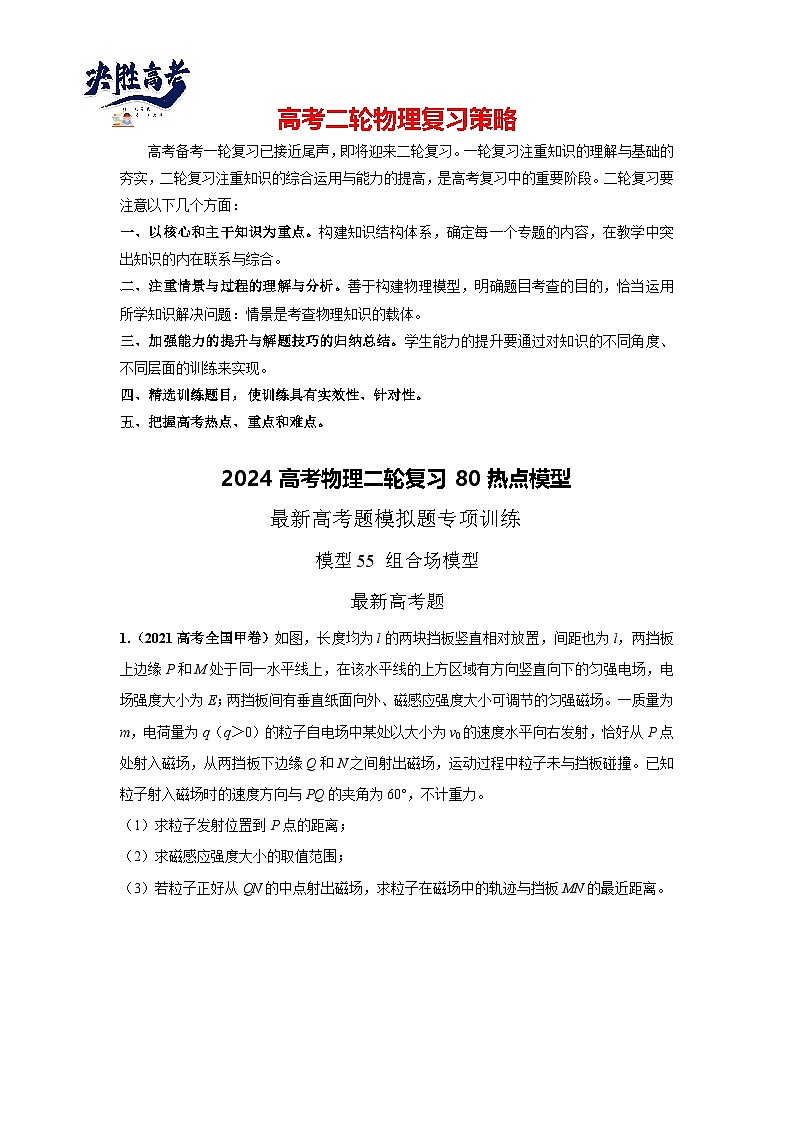

一、以核心和主干知识为重点。构建知识结构体系，确定每一个专题的内容，在教学中突出知识的内在联系与综合。
二、注重情景与过程的理解与分析。善于构建物理模型，明确题目考查的目的，恰当运用所学知识解决问题：情景是考查物理知识的载体。
三、加强能力的提升与解题技巧的归纳总结。学生能力的提升要通过对知识的不同角度、不同层面的训练来实现。
四、精选训练题目，使训练具有实效性、针对性。
五、把握高考热点、重点和难点。
2024高考物理二轮复习80热点模型
最新高考题模拟题专项训练
模型55 组合场模型
最新高考题

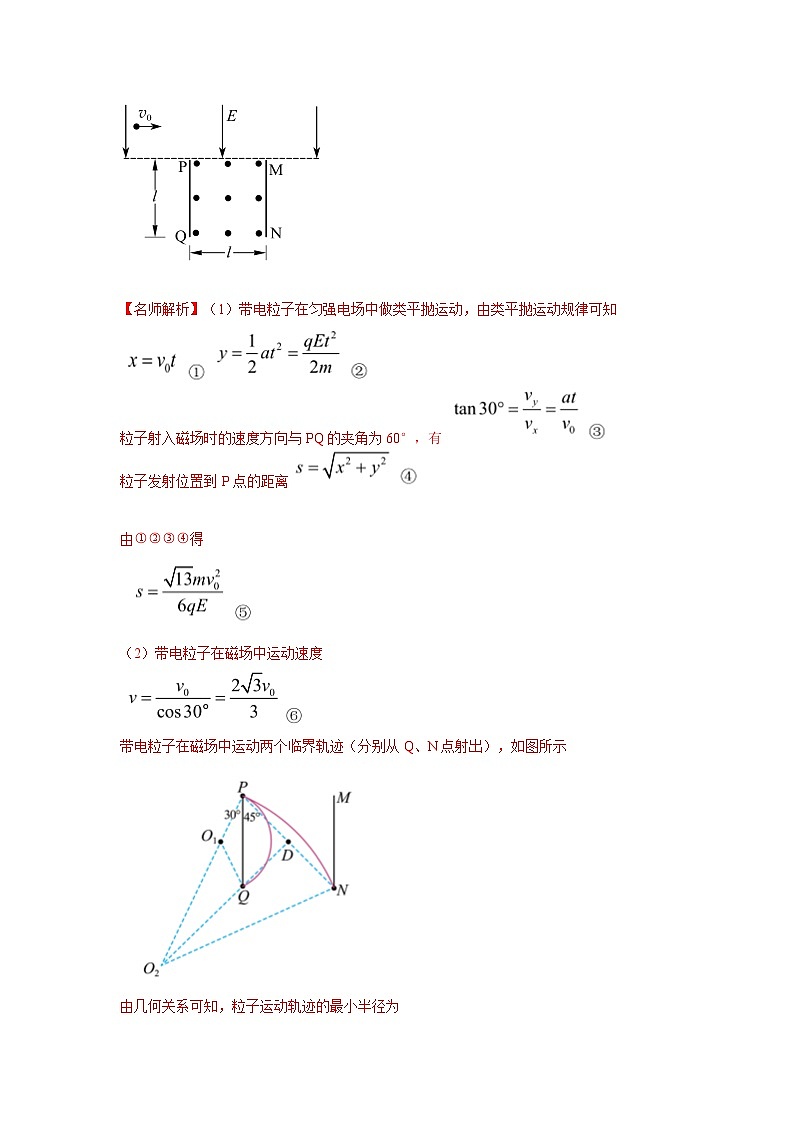

1.（2021高考全国甲卷）如图，长度均为l的两块挡板竖直相对放置，间距也为l，两挡板上边缘P和M处于同一水平线上，在该水平线的上方区域有方向竖直向下的匀强电场，电场强度大小为E；两挡板间有垂直纸面向外、磁感应强度大小可调节的匀强磁场。一质量为m，电荷量为q（q＞0）的粒子自电场中某处以大小为v0的速度水平向右发射，恰好从P点处射入磁场，从两挡板下边缘Q和N之间射出磁场，运动过程中粒子未与挡板碰撞。已知粒子射入磁场时的速度方向与PQ的夹角为60°，不计重力。
（1）求粒子发射位置到P点的距离；
v0
E
M
P
Q
N
（2）求磁感应强度大小的取值范围；

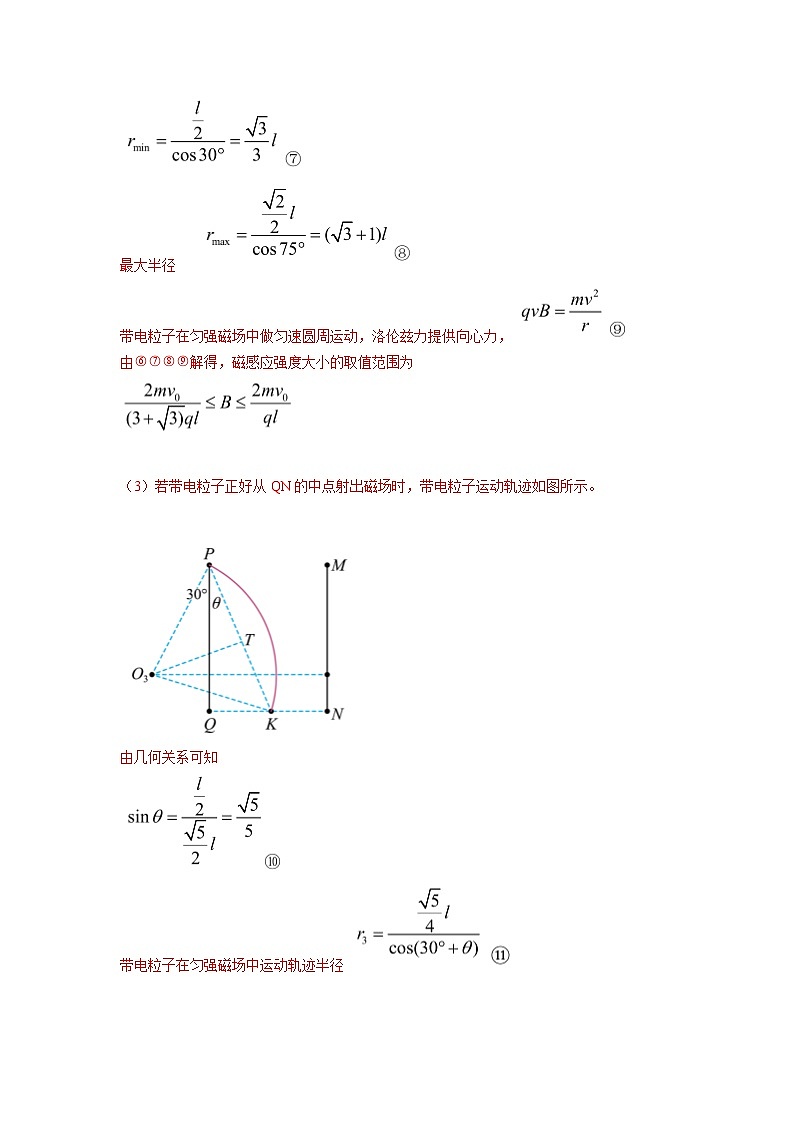

（3）若粒子正好从QN的中点射出磁场，求粒子在磁场中的轨迹与挡板MN的最近距离。

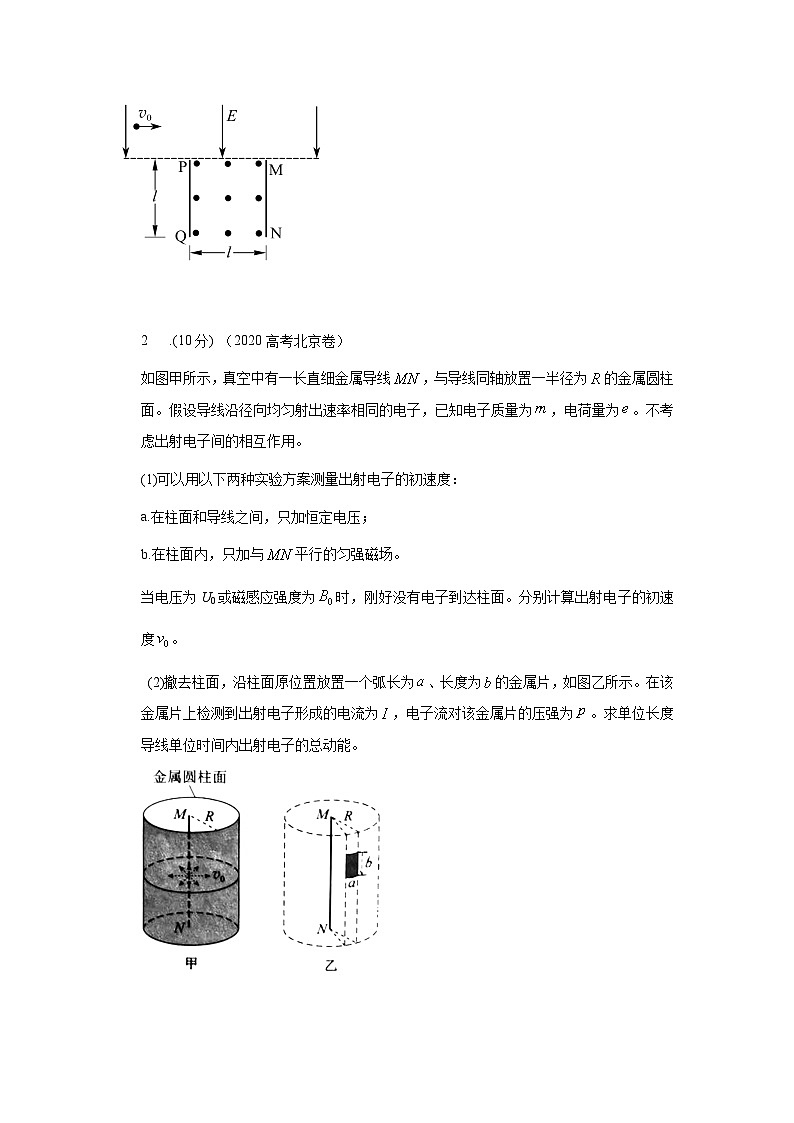

2 .(10分) （2020高考北京卷）
如图甲所示，真空中有一长直细金属导线，与导线同轴放置一半径为的金属圆柱面。假设导线沿径向均匀射出速率相同的电子，已知电子质量为，电荷量为。不考虑出射电子间的相互作用。
(1)可以用以下两种实验方案测量出射电子的初速度：
a.在柱面和导线之间，只加恒定电压；
b.在柱面内，只加与平行的匀强磁场。
当电压为U0或磁感应强度为时，刚好没有电子到达柱面。分别计算出射电子的初速度。
(2)撤去柱面，沿柱面原位置放置一个弧长为、长度为的金属片，如图乙所示。在该金属片上检测到出射电子形成的电流为，电子流对该金属片的压强为。求单位长度导线单位时间内出射电子的总动能。
最新模拟题

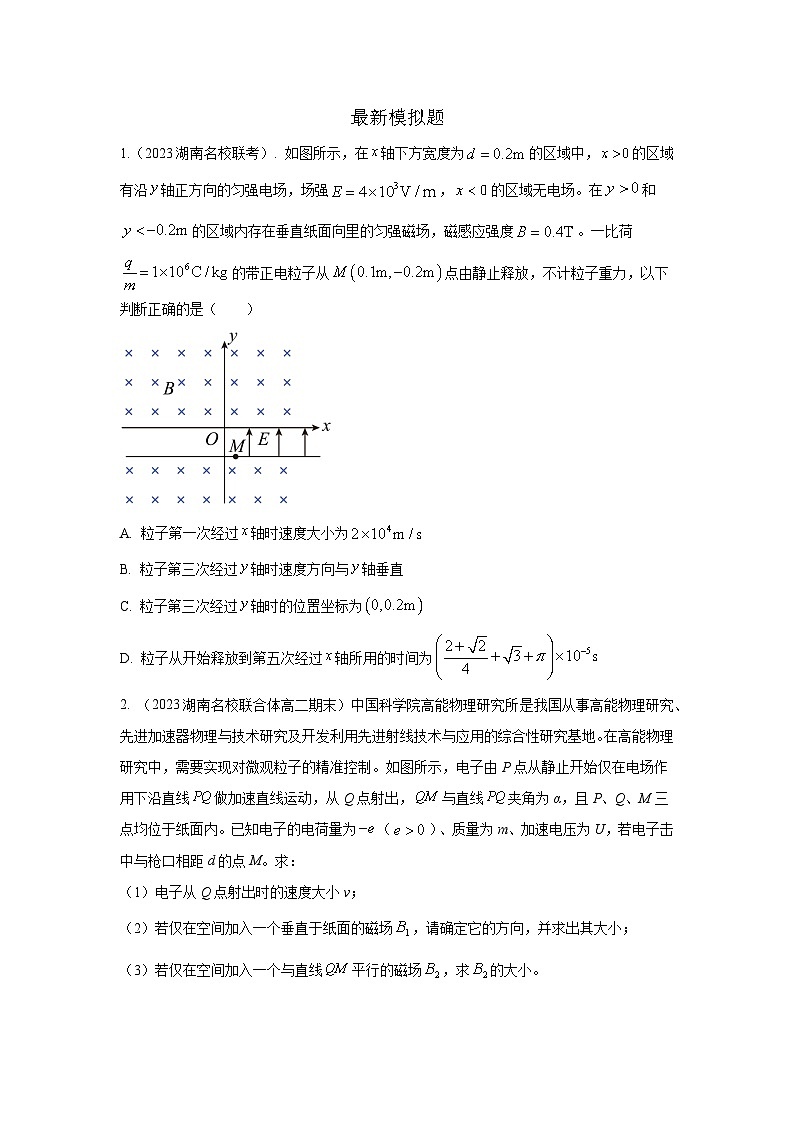

1.（2023湖南名校联考）. 如图所示，在轴下方宽度为的区域中，的区域有沿轴正方向的匀强电场，场强，的区域无电场。在和的区域内存在垂直纸面向里的匀强磁场，磁感应强度。一比荷的带正电粒子从点由静止释放，不计粒子重力，以下判断正确的是（ ）

A. 粒子第一次经过轴时速度大小为
B. 粒子第三次经过轴时速度方向与轴垂直
C. 粒子第三次经过轴时的位置坐标为
D. 粒子从开始释放到第五次经过轴所用的时间为
2. （2023湖南名校联合体高二期末）中国科学院高能物理研究所是我国从事高能物理研究、先进加速器物理与技术研究及开发利用先进射线技术与应用的综合性研究基地。在高能物理研究中，需要实现对微观粒子的精准控制。如图所示，电子由P点从静止开始仅在电场作用下沿直线做加速直线运动，从Q点射出，与直线夹角为α，且P、Q、M三点均位于纸面内。已知电子的电荷量为（）、质量为m、加速电压为U，若电子击中与枪口相距d的点M。求：
（1）电子从Q点射出时的速度大小v；
（2）若仅在空间加入一个垂直于纸面的磁场，请确定它的方向，并求出其大小；
（3）若仅在空间加入一个与直线平行的磁场，求的大小。

3.（2023江苏重点高中联考） 如图，直角坐标系xOy中存在无限长的平行边界MN（与y轴重合）和PQ，两者间距为5h，0≤x≤5h区域内的x轴上、下部分分别存在垂直纸面向外、向里的匀强磁场，磁感应强度大小分别为B、，在第二象限内存在沿y轴负方向的匀强电场。现将质量为m，带电量为q（q>0）的粒子从点处射入电场，倒时改变粒子速度和电场强度大小，保证粒子均从点垂直于y轴进入磁场。不计粒子重力，。
（1）若电场强度大小为，求粒子从C点进入磁场时的速率；
（2）若，求粒子轨迹第一次与x轴交点的坐标；
（3）若粒子从PQ边界点飞出，求粒子在两磁场运动的最短时间和最长时间。
4. （2023福建厦门四模）如图甲所示，某直线加速器由金属圆板和4个金属圆筒依次排列组成，圆筒左右底面中心开有小孔，其中心轴线在同一水平线上，圆板及相邻金属圆筒分别接在周期性交变电源的两极．粒子自金属圆板中心无初速度释放，在间隙中被电场加速（穿过间隙的时间忽略不计），在圆筒内做匀速直线运动．粒子在每个金属圆筒内运动时间恰好等于交变电压周期的一半，这样粒子就能在间隙处一直被加速。电荷量为q、质量为m的质子通过此加速器加速，交变电压如图乙所示（、未知），粒子飞出4号圆筒即关闭交变电源．加速后的质子从P点沿半径射入圆形匀强磁场区域，经过磁场偏转后从Q点射出。已知匀强磁场区域半径为R，磁感应强度大小为B，方向垂直纸面向里，不计一切阻力，忽略磁场的边缘效应，求：
（1）质子在圆形磁场中运动的时间；
（2）直线加速器所加交变电场的电压；
（3）若交变电压周期不变，粒子换成氚核，为使氚核在每个金属圆筒内运动时间仍等于交变电压周期的一半，需将交变电压调为的多少倍？
5（2023安徽蚌埠四模）（１４分）如图所示，在正方形 ＯＰＭＮ区域内有垂直纸面向外的匀强磁场，正方形的边长为 Ｌ，磁场的磁感应强度的大小为 Ｂ现有一比荷（电荷量与质量之比）为 ｋ的带电粒子从 Ｏ 点垂直磁场射入该区域，经磁场偏转从 Ｐ点离开磁场，不计粒子重力。
（１）求该粒子的带电性质和满足条件的最小速度。
（２）若将区域内的磁场撤换为方向平行纸面的匀强电场，电场强度的 大小为 Ｅ＝ ，该粒子仍以（１）中的速度从 Ｏ点射入该区域， 经电场偏转也恰好从 Ｐ点离开，试求匀强电场的方向。
6. （2023重庆信息联考卷3） 如图所示，半径为R的圆形边界，圆心为O，半径Oe与直径jp垂直，圆形边界内除扇形区域jOe外，存在垂直纸面向外、磁感应强度为B的匀强磁场，带电平行金属板ab、cd的长度均为R，间距为2R，圆形边界与ac相切于e点，且e点是ac的中点，在平行板的右侧放置一荧光屏，荧光屏与bd平行，且与bd的间距为R。一带电量为、质量为m的粒子甲（不计重力），从p点以指向圆心O的速度垂直进入磁场，然后从e点进入匀强电场，最后从d点射出；再让与粒子甲相同的粒子乙从p点垂直射人磁场，速度的大小与甲相同、方向与甲不同，乙从j点射出磁场，进入电场，最后打在荧光屏上的f点，求：
（1）匀强电场的场强；
（2）粒子乙从p点到f点的运动时间。
7．（2023四川宜宾重点高中二诊）（20分）如图所示，在平面内，三个半径为的四分之一圆形有界区域Ⅰ、Ⅱ、Ⅲ内有垂直纸面向外、磁感应强度为的匀强磁场（含边界上）。一群质量为电荷量为的带正电的粒子同时从坐标原点O以相同的速率、不同的方向射入第一象限内（含沿轴、轴方向），它们在磁场中运动的轨道半径也为，在的区域，存在场强为、沿方向的匀强电场。整个装置在真空中，不计粒子的重力及粒子之间的相互作用。求：
（1）粒子从O点射入磁场时的速率；
（2）这群粒子从O点射入磁场至运动到轴的最长时间；
（3）这群粒子到达轴上的区域范围。
8. . (2023浙江杭州九校期中联考)如图所示，半径为R、磁感应强度大小为B、方向垂直纸面向外的圆形磁场区域，右侧与y轴相切于C点，下侧与x轴相切于O点，感光板（足够大）与y轴的距离为1.5R。已知质量为m，电量为q的粒子过O点垂直于x轴射入，从C点垂直于y轴射出。不计粒子的重力。
（1）求该粒子速率v0；
（2）若在y轴与感光板之间充满垂直纸面的匀强磁场，求能使该粒子击中感光板的磁感应强度大小范围；
（3）现有大量速率为v0的同种粒子沿不同方向从坐标O点处射入磁场。若在y轴与感光板之间加沿y轴正方向的匀强电场，求粒子打在感光板上的范围。
10．（2023湖北五校联盟高二期中）16．（13 分）如图所示，在 x 轴上方有一匀强磁场，方向垂直纸面向里；在 x 轴下方有一匀强电场， 方向竖直向上；一质量为 m，电荷量为 q，重力不计的带电粒子从 y 轴上的 a 点（0，h）处沿 y 轴正方向以初速度 v＝ 2 v0开始运动，一段时间后，粒子速度方向与 x 轴正方向成 45°角进 入电场，经过 y 轴上 b 点时速度方向恰好与 y 轴垂直；求：
（1）判断粒子的电性
（2）匀强磁场的磁感应强度大小；
（3）匀强电场的电场强度大小；
（4）粒子从 a 点开始运动到再次经过 a 点的时间。
