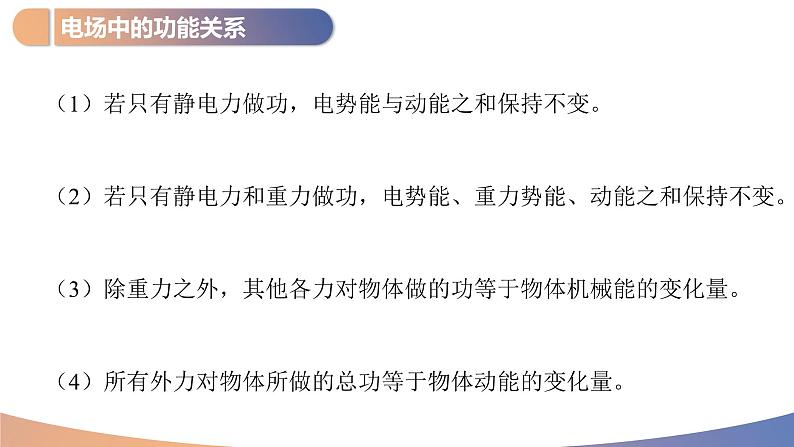

（1）若只有静电力做功，电势能与动能之和保持不变。
（2）若只有静电力和重力做功，电势能、重力势能、动能之和保持不变。
（3）除重力之外，其他各力对物体做的功等于物体机械能的变化量。
（4）所有外力对物体所做的总功等于物体动能的变化量。

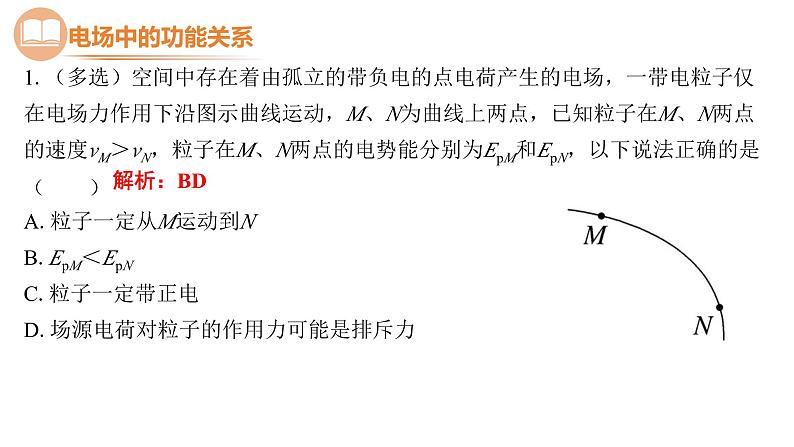

1.（多选）空间中存在着由孤立的带负电的点电荷产生的电场，一带电粒子仅在电场力作用下沿图示曲线运动，M、N为曲线上两点，已知粒子在M、N两点的速度vM＞vN，粒子在M、N两点的电势能分别为EpM和EpN，以下说法正确的是（　　）

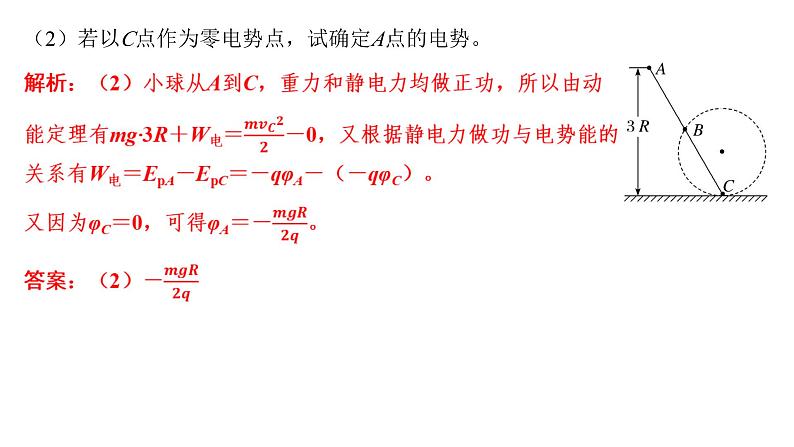

（2）若以C点作为零电势点，试确定A点的电势。

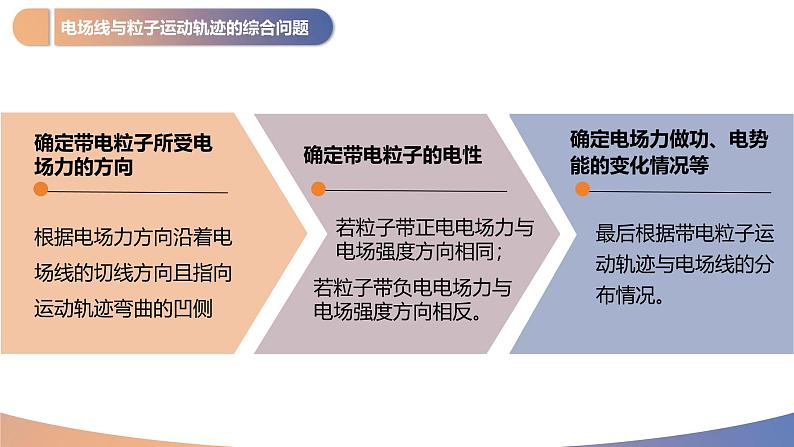

电场线与粒子运动轨迹的综合问题
如图所示，实线表示某电场的电场线(方向未标出)，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为φM、φN，粒子在M和N时加速度大小分别为aM、aN，速度大小分别为vM、vN，电势能分别为EpM、EpN。下列判断正确的是(　　)A．vM＜vN，aM＜aN　　B．vM＜vN，φM＜φNC．φM＜φN，EpM＜EpND．aM＜aN，EpM＜EpN
如图所示，虚线代表电场中三条电场线，实线为一带正电的粒子仅在电场力作用下通过该区域的运动轨迹。M、N是这条轨迹上的两点，下列判断中正确的是(　　)A．M点的电势比N点的电势低B．M点的场强比N点的场强小C．带电粒子通过N点时动能比M点大D．带电粒子通过N点时电势能比M点小　
等势线与粒子运动轨迹的综合问题
两个固定的等量异种点电荷所形成电场的等势面如图中虚线所示，一带电粒子以某一速度从图中a点进入电场，其运动轨迹为图中实线所示，若粒子只受静电力作用，则下列关于带电粒子的判断正确的是(　　)
A．带正电B．速度先增大后减小C．经过a点的加速度大于经过c点时的加速度D．经过b点和d点时的速度大小相同
电场中的图像问题v－t图像
根据v－t图像的速度变化、斜率变化（即加速度大小的变化），可确定电荷所受静电力的方向与静电力的大小变化情况，进而确定电场的方向、电势的高低及电势能的变化。
【典例2】　（多选）如图甲所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合。一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为m＝10 g的带正电的小球，小球所带电荷量q＝5.0×10－4 C。小球从C点由静止释放，其沿细杆由C经B向A运动的v－t图像如图乙所示。小球运动到B点时，速度—时间图像的切线斜率最大（图中标出了该切线）。则下列说法正确的是（　　）
电场中的图像问题φ－x图像
（1）电场强度的大小等于φ－x图线切线的斜率大小，电场强度为0处，φ－x图线存在极值，其切线的斜率为0。（2）在φ－x图像中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向。（3）在φ－x图像中分析电荷移动时电势能的变化，可用WAB＝qUAB，进而分析WAB的正负，然后作出判断。
【典例3】　（多选）如图甲所示，在x轴上有O、A、B、C、D五点，坐标分别为0、x0、2x0、3x0、4x0，静电场的电场强度方向与x轴平行，电势φ随x的分布如图乙所示。一质量为m、带电荷量为＋q的粒子，以初速度v0从O点沿x轴正方向进入电场，不计粒子重力，下列说法正确的是（　　）
对点训练——φ－x图像
电场中的图像问题E－x图像
（1）根据E－x图像中E的正负确定电场强度的方向，再在草稿纸上画出对应电场线的方向，根据E的大小变化，确定电场的强弱分布。（2）E－x图线与横坐标轴所围图形“面积”表示电势差。（3）在与粒子运动相结合的题目中，可进一步确定粒子的电性、动能变化、电势能变化等情况
【典例4】　（多选）空间内有一沿x轴分布的电场，其电场强度E随x变化的图像如图所示。－x1、x1、x2、x3是x轴上的四个点，图像关于坐标原点O中心对称，下列说法中正确的是（　　）
电场中的图像问题Ep－x图像
【典例5】　空间中有一试探电荷处在一区域电场中，沿某方向建立x轴，该试探电荷在x轴上各点的电势能Ep随x的分布如图所示。根据Ep－x图像，下列说法正确的是（　　）
