如果把两个电阻R1、R2串联或并联后看成一个电阻，你认为这个电阻跟R1、R2应该是怎样的关系？

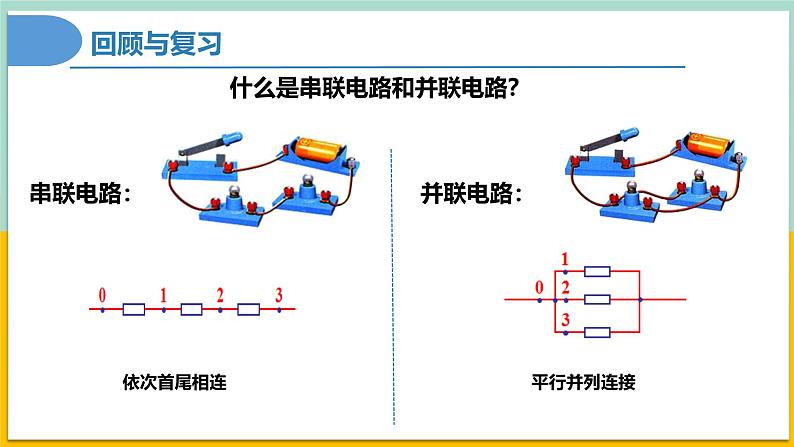

什么是串联电路和并联电路？
I0 = I1 = I2 = I3
(2)串联电路各处的电流相同:

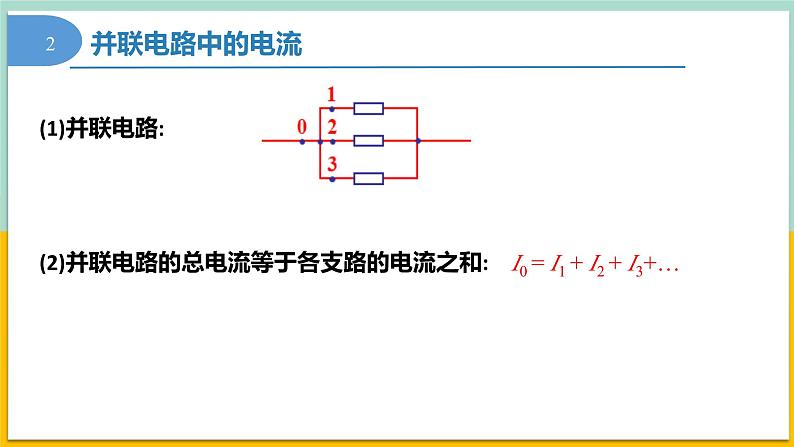

(2)并联电路的总电流等于各支路的电流之和:
I0 = I1 + I2 + I3+…
(2)串联电路两端的总电压等于各部分电路电压之和:
(3)如何从电势的观点分析串联电路的电压关系？
U01+U12+U23=(φ0-φ1)+( φ1-φ2)+ (φ2-φ3)= φ0-φ3 = U03
(2)并联电路的总电压与各支路的电压相等:
(3)如何从电势的观点分析并联电路的电压关系？
U14=U25=U36
(2)串联电路的总电阻等于各部分电路电阻之和:
(3)如何根据电压和电流的关系证明串联电路电阻的关系?
(2)并联电路的总电阻的倒数等于各支路电阻的倒数之和
(3)根据电压和电流的关系证明并联电路电阻的关系?
(2)n个相同电阻(R1)串联或并联，其总电阻R=？
(3)不同阻值的电阻串联，总电阻与其中最大电阻有何关系？
(4)不同阻值的电阻并联，总电阻与其中最小电阻有何关系？
(5)并联电路中，某一电阻增大,总电阻如何变？
(6)混联电路中，某一电阻增大,总电阻如何变？
(1)R1和R2并联后R=？
(若R1远大于R2，R=？)
Rn 增大 R增大
②n个相同的电阻R并联R总＝R/n
④ Rn 增大 R增大
①R1和R2并联后 R= R1R2/(R1+R2)
不管电路连接方式如何，只要有一个电阻增大，总电阻就增大。
串并联电路中电压、电流的分配关系
(2)并联电路中通过各个电阻的电流跟它的阻值成反比。IR＝I1R1＝I2R2…＝InRn
电压表和电流表的电路结构
①内阻:电流表G的电阻Rg
②满偏电流 Ig：指针偏转到最大刻度的电流（量程）
③满偏电压Ug：电流表G通过满偏电流时，夹在它两端的电压。
思考：从电路的角度看，表头就是一个能显示自身电流的电阻，满偏电流与满偏电压之间满足什么关系？
(2)特点：通电后，指针的偏角与通过表头的电流成正比
(1)小量程电流表电路图符号：
(1)电流表改装成电压表时需要串联电阻还是并联电阻？它的作用是什么？
串联大电阻，它起到分压作用
(2)已知一个电流表G，内阻Rg，满偏电流 Ig，满偏电压Ug，改装后的电压表量程为0-U,求改装后电压表的内阻、串联电阻的阻值？
1.把电流表G改装成大量程电流表，是串联电阻还是并联电阻？它的作用是什么？ 并联一个小电阻，它起分流作用
2.已知一个电流表G，内阻Rg，满偏电流 Ig，改装后的电流表量程为0-I，求改装后电流表的内阻、并联电阻的阻值？
电流表G改装成大量程电流表
（1）若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为
（2）若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为

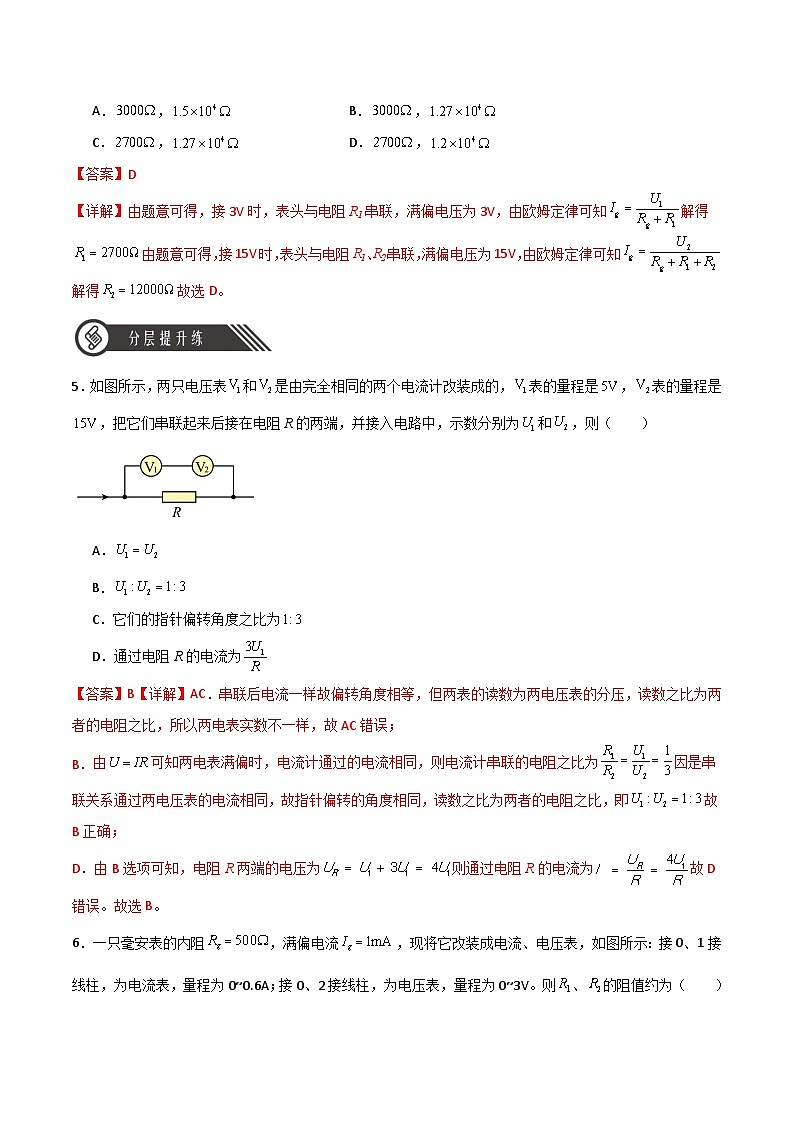

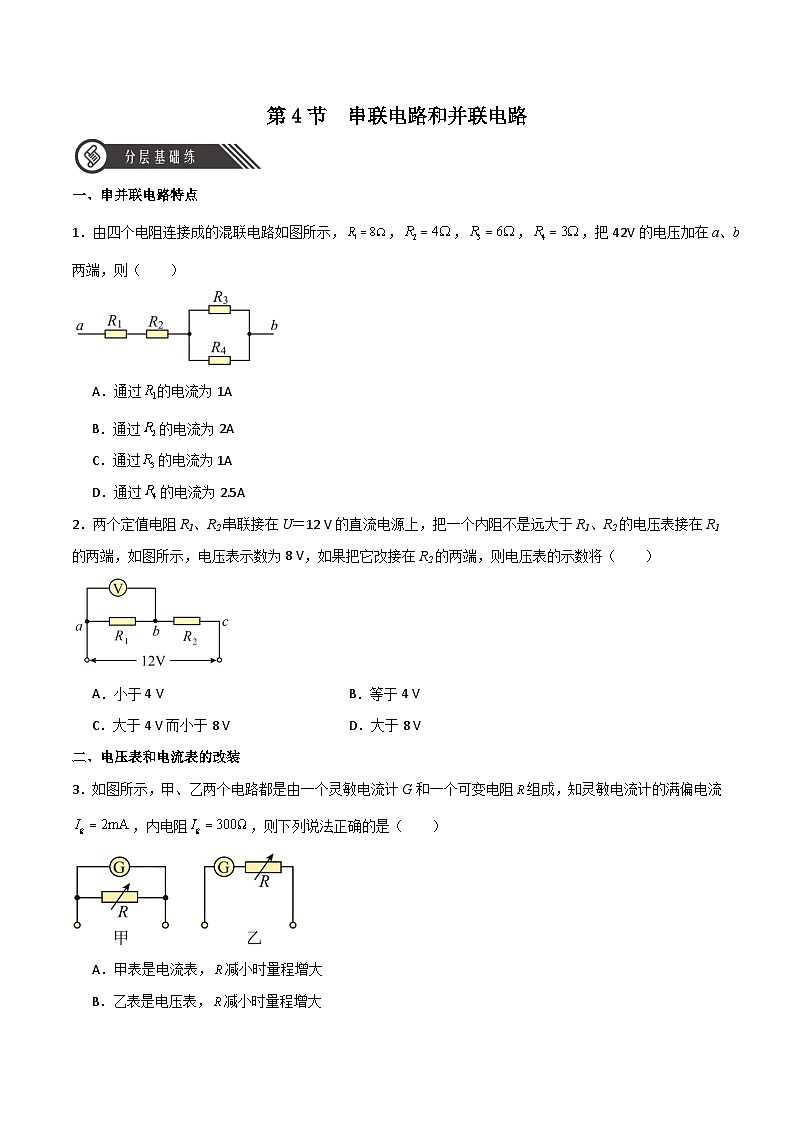

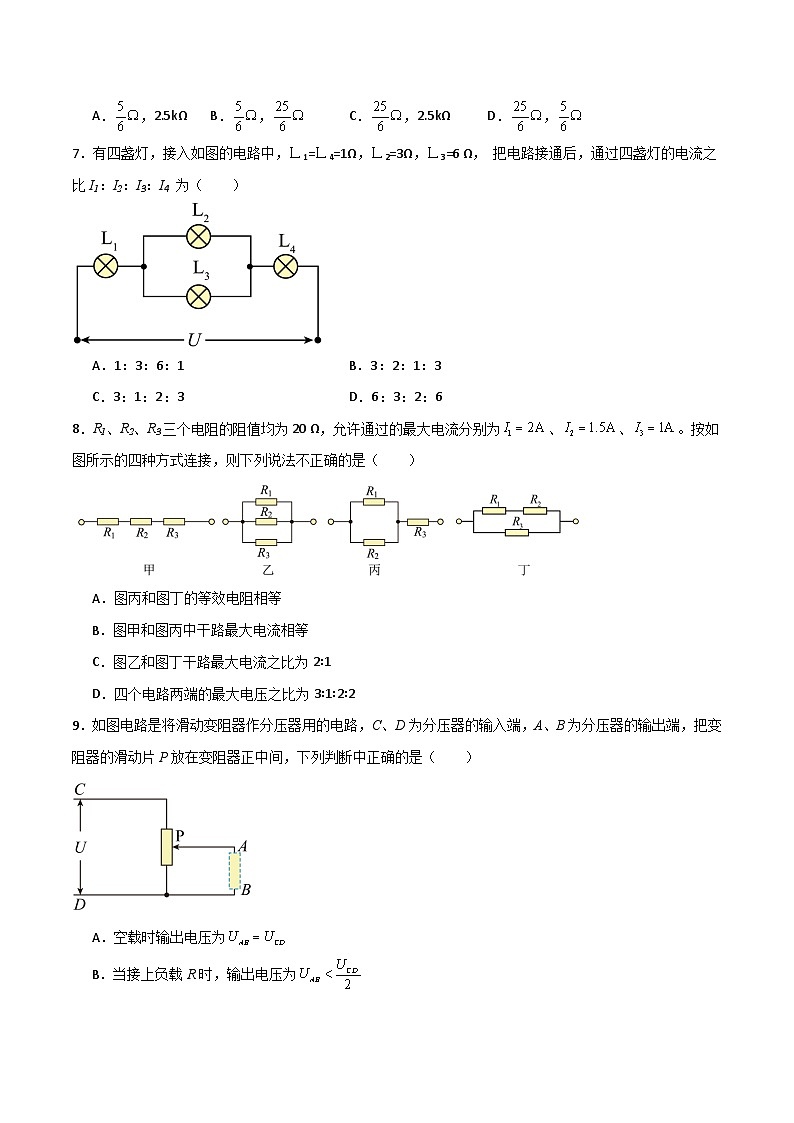

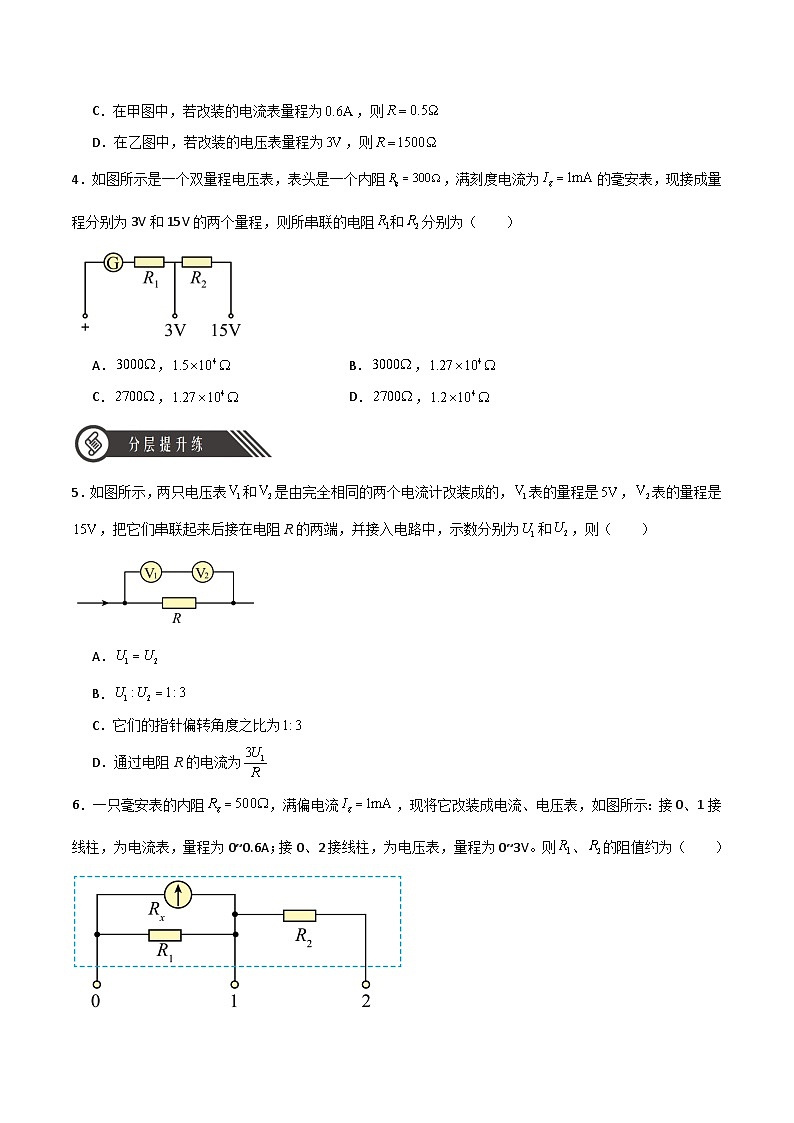

1．电阻R1与R2并联在电路中，通过R1与R2的电流之比为3∶2，则当R1与R2串联后接入电路中时， R1和 R2两端电压之比U1∶U2为（　　　）A．3∶2B．2∶3C．3∶4D．5∶2
【答案】B【详解】电阻R1与R2并联在电路中，通过R1与R2的电流之比为3∶2，两电阻两端电压相等，根据U=IR，则电阻之比为2:3；则当R1与R2串联后接入电路中时，两电阻电流相等，根据U=IR，可知R1和 R2两端电压之比U1∶U2=2:3故选B。

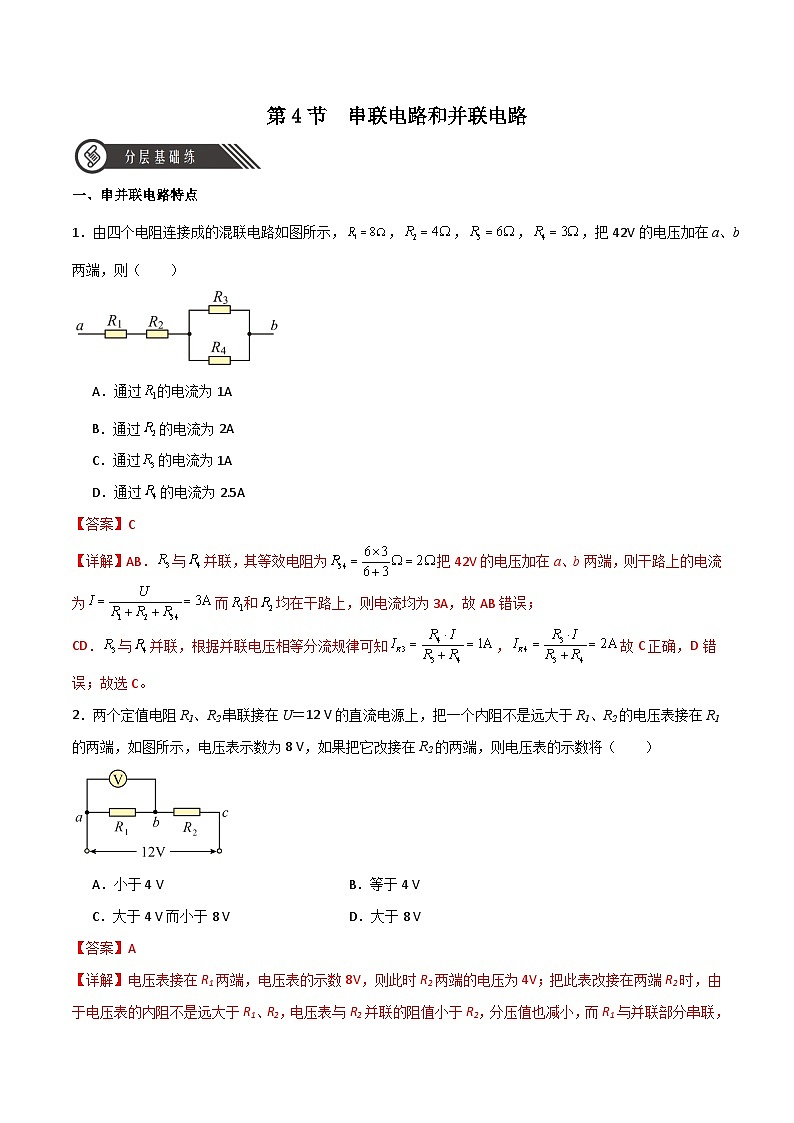

3．两个定值电阻R1、R2串联接在U＝12 V的直流电源上，把一个内阻不是远大于R1、R2的电压表接在R1的两端，如图所示，电压表示数为8 V，如果把它改接在R2的两端，则电压表的示数将（　　）A．小于4 VB．等于4 VC．大于4 V而小于8 VD．大于8 V

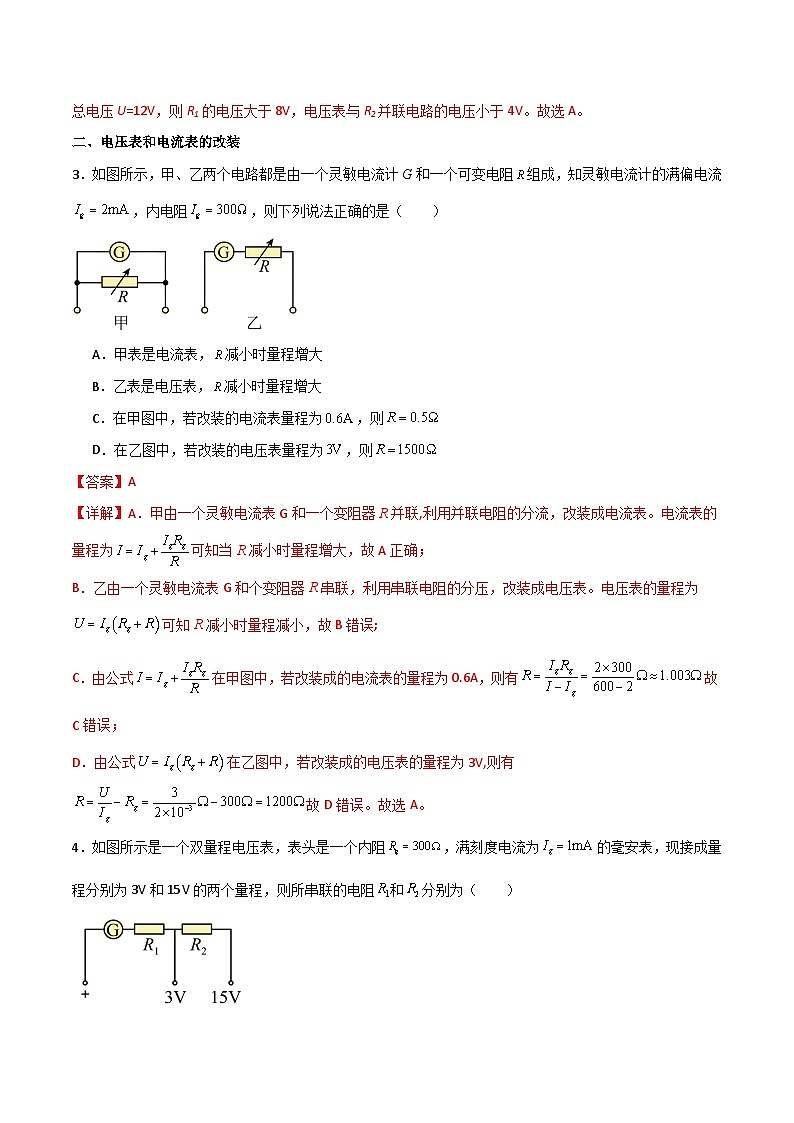

【答案】A【详解】电压表接在R1两端，电压表的示数8V，则此时R2两端的电压为4V；把此表改接在两端R2时，由于电压表的内阻不是远大于R1、R2，电压表与R2并联的阻值小于R2，分压值也减小，而R1与并联部分串联，总电压U=12V，则R1的电压大于8V，电压表与R2并联电路的电压小于4V。故选A。
