我们在实际的电学实验和生活生产中，要经常测量电压、电流和电阻，在这种情况下，就要求我们随身携带电压表、电流表和欧姆表，实际上就不是太方便，那么有没有一种表可以把这三项功能集于一身呢？
1.使用前：检查指针是否停在左端“0”位置.
若不在，则进行机械调零。
红表笔插在 插孔；黑表笔插在 插孔；
①测电阻时必须把待测电阻从电路中分离出来.②两个调零过程，切记换挡需进行欧姆调零.③合理选择量程，使指针尽可能指在中值附近.④欧姆表的表盘刻度不均匀，一般不估读，读数时应乘以相应的倍率.⑤使用完毕应当拔出表笔，并把选择开关旋至OFF档或交流电压最高档。
用多用电表测电阻时应注意
电流从正极流入时电阻较小，电流从负极流入时电阻较大。
判一判：以下两个电路图，哪个测二极管的正向电阻，哪个测二极管的反向电阻？
测量二极管的正、反向电阻
①机械调0(左侧0)；②选挡:将选择开关旋至低倍率的欧姆挡(例如“×10Ω挡)； ③电阻调0(右侧0)；④测量:将黑表笔接触二极管正极,红表笔接触二极管负极； ⑤读数:将指针示数乘以倍率得测量值。
(3)测量二极管的正向电阻
(4)测量二极管的反向电阻
①机械调0(左侧0)；②选挡:将选择开关旋至高倍率的欧姆挡(例如“×100Ω挡)； ③再次欧姆调0(右侧0)；④测量:将黑表笔接触二极管负极,红表笔接触二极管正极； ⑤读数:将指针示数乘以倍率得测量值。

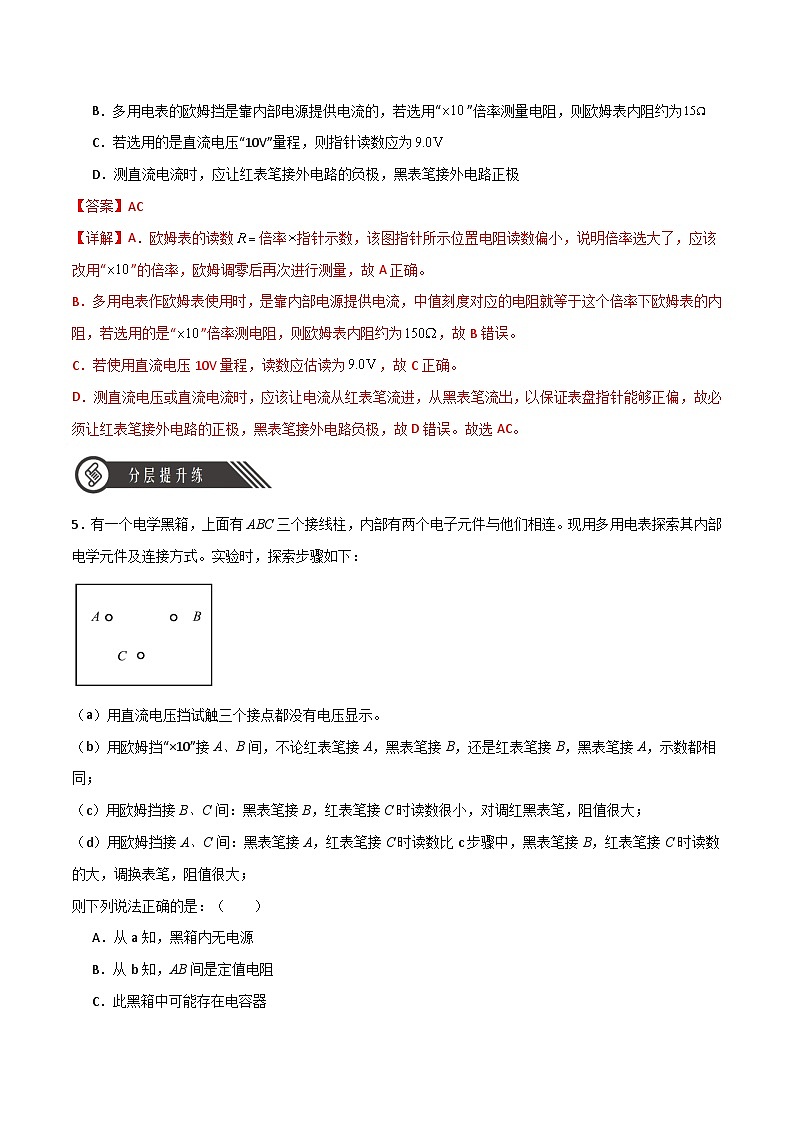

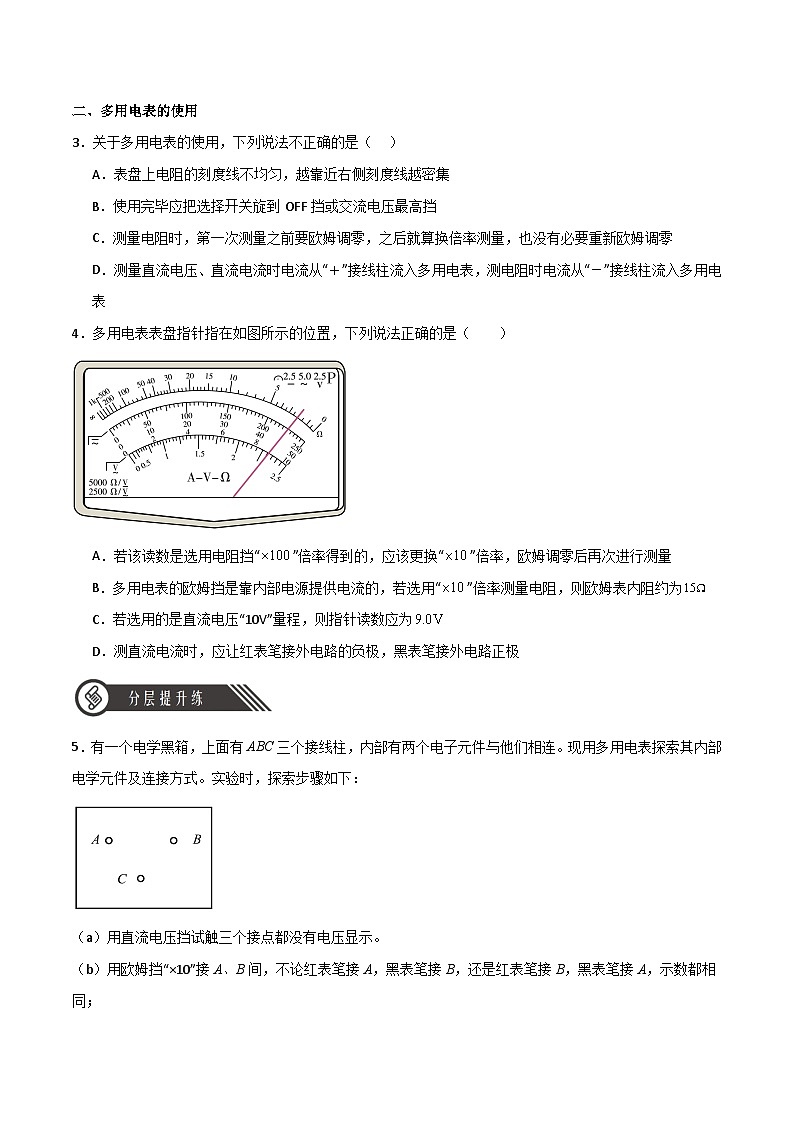

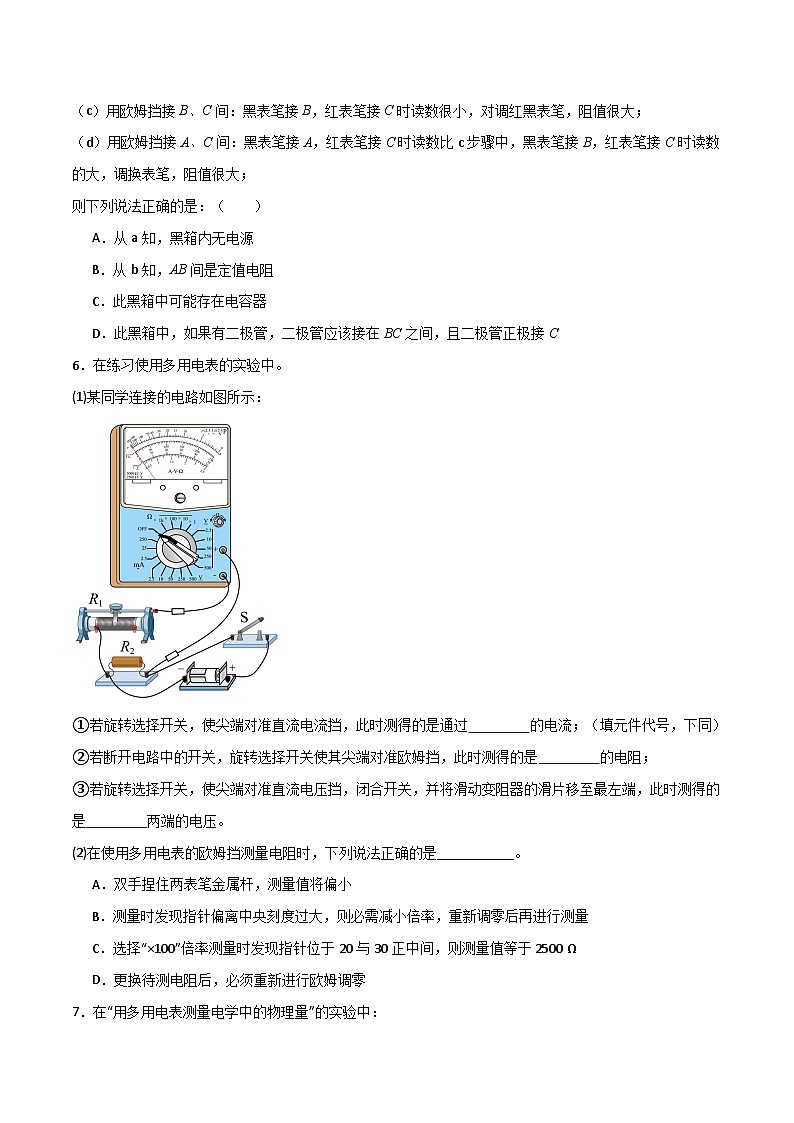

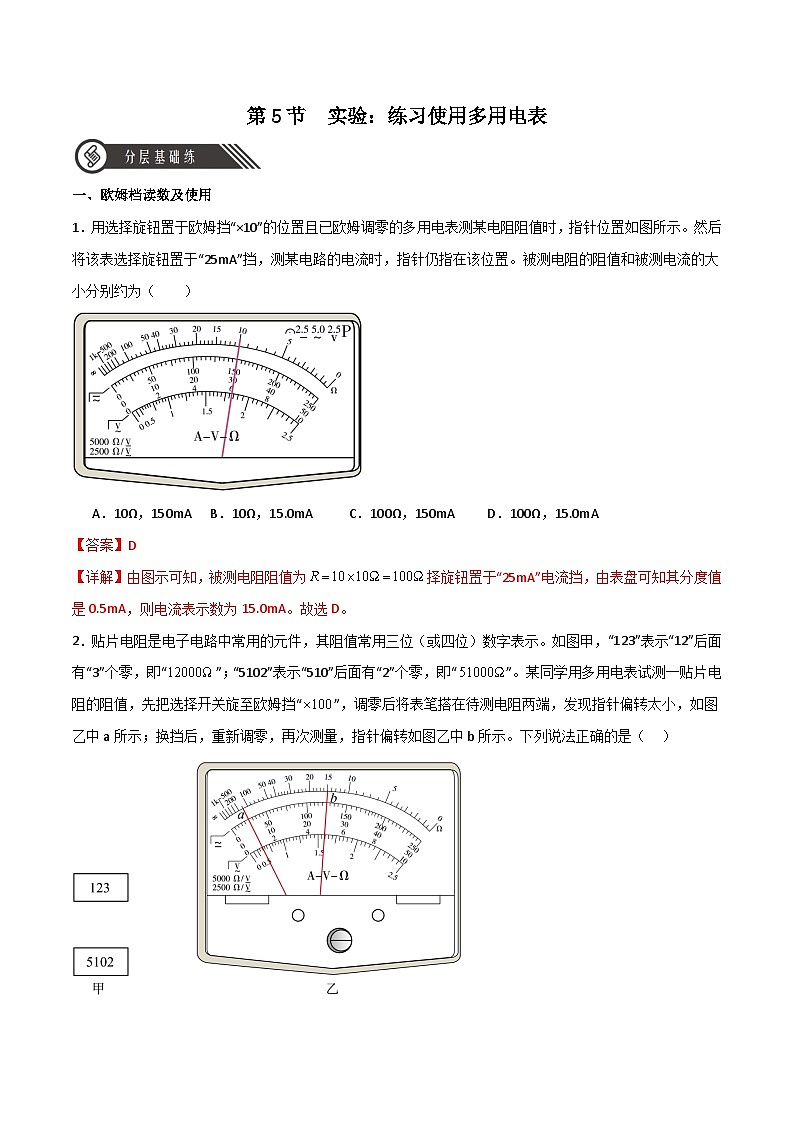

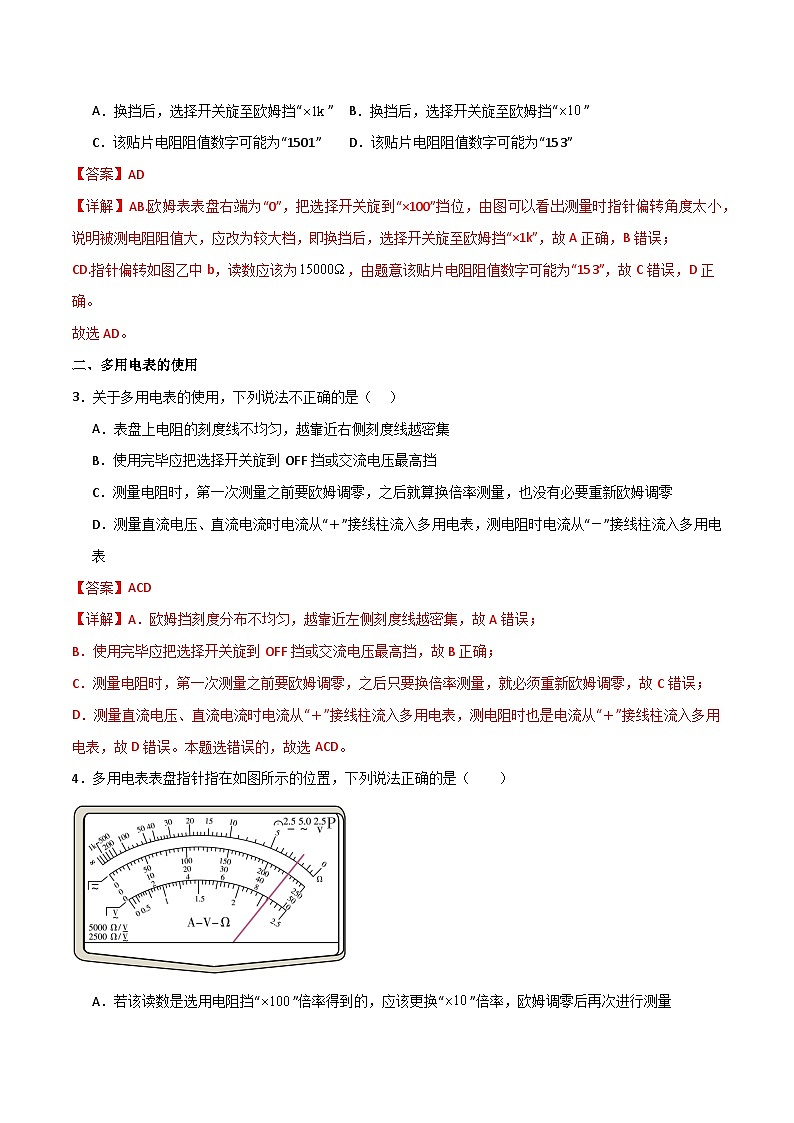

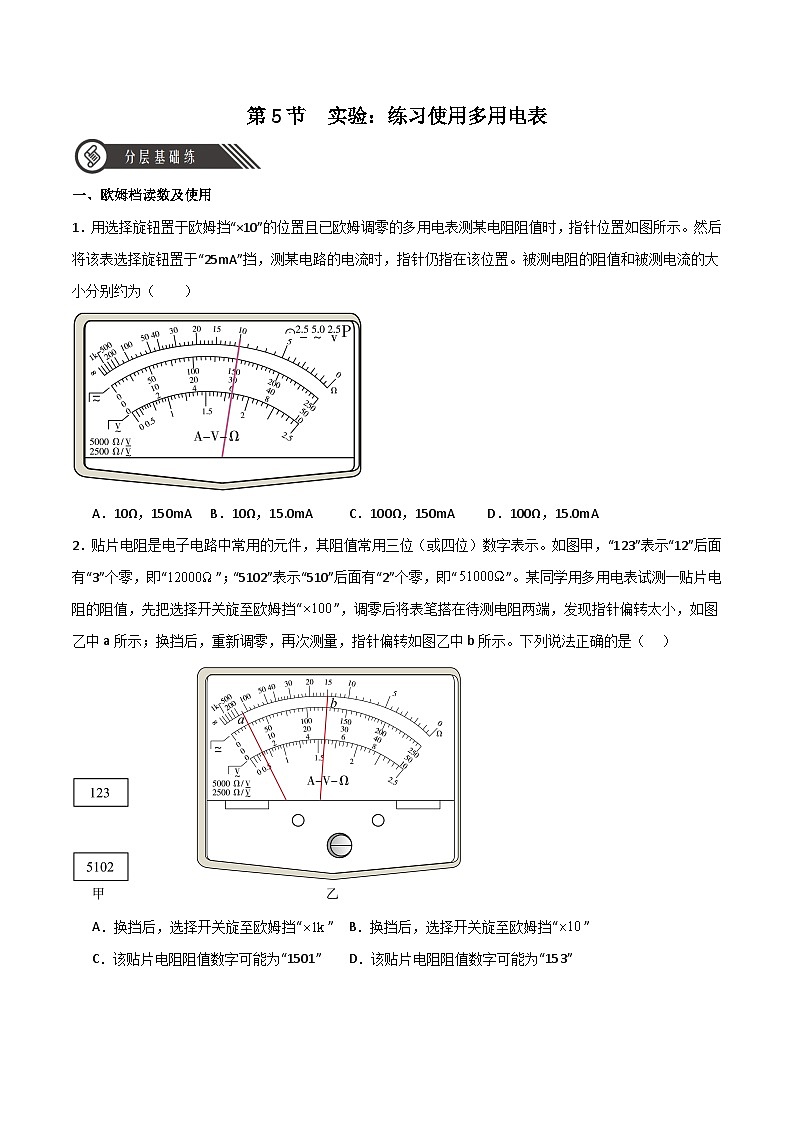

2．关于多用电表的使用，下列说法正确的有（　　）A．甲图是用多用电表直流电压挡测量小灯泡两端的电压B．甲图是用多用电表直流电流挡测量通过小灯泡的电流C．乙图是用多用电表的欧姆挡测小灯泡的电阻D．乙图是用多用电表直流电压挡测量小灯泡两端的电压
【答案】A【详解】AB．甲图中用多用电表与小灯泡并联，且与电源构成回路，所以是用多用电表直流电压挡测量小灯泡两端的电压，故A正确，B错误；CD．乙图中用多用电表与小灯泡串联，且与电源构成回路，所以是用多用电表直流电流挡测量通过小灯泡的电流，故CD错误。故选A。
3．图所示，虚线框内为多用电表欧姆挡的内部电路，a、b为电表面板上的表笔插孔，下列说法正确的是（　　）A．a孔插红表笔B．用“×100Ω”倍率测量时指针在0Ω附近；应换用“×1kΩ”倍率C．更换倍率测量电阻时，必须要重新进行欧姆调零D．若要测量电路中某电阻的阻值，需要断开开关，但可将该电阻连在电路中进行测量
【答案】C【详解】A．多用电表的黑表笔连接内部电源的正极，红表笔连接内部电源的负极，由图可知a孔插黑表笔，故A错误；B．用“×100Ω”倍率测量时指针在0Ω附近；可知待测电阻较小，更更换更小的倍率，故B错误；C．更换倍率测量电阻时，由于不同倍率对应的欧姆内阻不同，所以要重新进行欧姆调零，故C正确；D．若要测量电路中某电阻的阻值，需要断开开关，还可能需要将该电阻与其他元件断开，再进行测量，故D错误。故选C。
5．如图所示，黑箱外有编号为E、F、G的三个接线柱，用多用电表探测发现：用直流电压挡测量时，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值很小，但反接阻值很大。则该黑箱内元件的接法可能是图中的( )
【答案】B【详解】二极管具有单向导电性，红表笔接F，电阻很小，此时二极管导通，电流从黑表笔流出通过二极管从红表笔流进，电流方向从E到F，只有图B符合要求。故选B。
