有一节干电池，想测出其电动势和内电阻。现有电流表、电压表、滑动变阻器、电阻箱、开关，你能设计几种实验方案？
2.实验原理：E= U + I r
2.实验原理：E=I R+ I r
方案一：伏安法测电源电动势和内阻
闭合电路的欧姆定律：Ｅ＝Ｕ＋Ｉr
滑动变阻器：阻值较小的,最大阻值10~20Ω
被测干电池：旧的干电池，内阻较大。
（1）按原理图连接实物图
（2）把变阻器的滑片移到一端使其阻值最大
（3）闭合电键,调节变阻器,使电流表的读数有明显示数,记录一组电流表和电压表的示数,用同样的方法测量并记录几组U、I值
（4）断开电键,整理好器材
改变R的阻值，从电流表和电压表中读取两组I、U的值，代入方程组联立求解，多测量几次I、U的值，算出E、r取平均值.
在坐标纸上以I为横坐标，U为纵坐标，用测出几组的U、I值画出U－I图像.
r等于直线的斜率的绝对值
甲图：误差来源于电压表的分流作用
乙图：误差来源于电流表的分压作用
口诀：分流小人（r）小义（E）
口诀：分压高人一（E）等
（1）本实验在电键闭合前，变阻器滑片应置于阻值最大位置处.
（2）使用内阻较大一些的旧电池.从而使得路端电压变化较为明显。 在实验中不要将电流调得太大，每次读完数后立即断电，以免使电动势和内阻发生变化.
（3）要测出6组I、U数据，且变化范围要大一些.
（4）画U-I图线时，应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去.
1、电路图：如图所示。
2、原理：根据闭合电路的欧姆定律得 E＝IR＋Ir，改变电阻箱的阻值就能得到 R、I 数据，利用两组数据就能求得 E、r，也可利用多组数据作图象来求解。
方案二： I-R法测电源电动势和内阻
方案三： U-R法测电源电动势和内阻

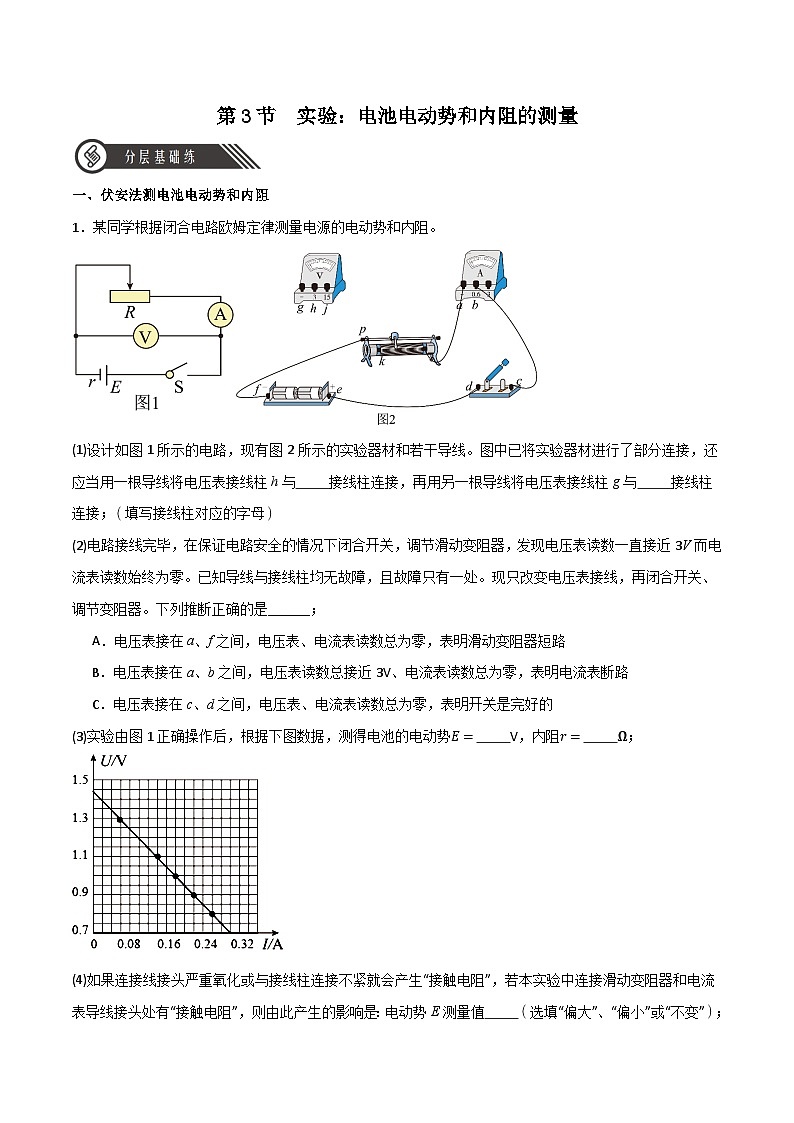

1．在“测电源电动势和内阻”实验中由于电表的内阻所产生的误差为系统误差。关于该系统误差产生原因以及影响，以下正确的是（　　）A．电流表分压；测得的电源电动势偏小，内阻偏小B．电流表分压；测得的电源电动势准确，内阻偏大C．电压表分流；测得的电源电动势偏小，内阻偏小D．电压表分流；测得的电源电动势准确，内阻偏大

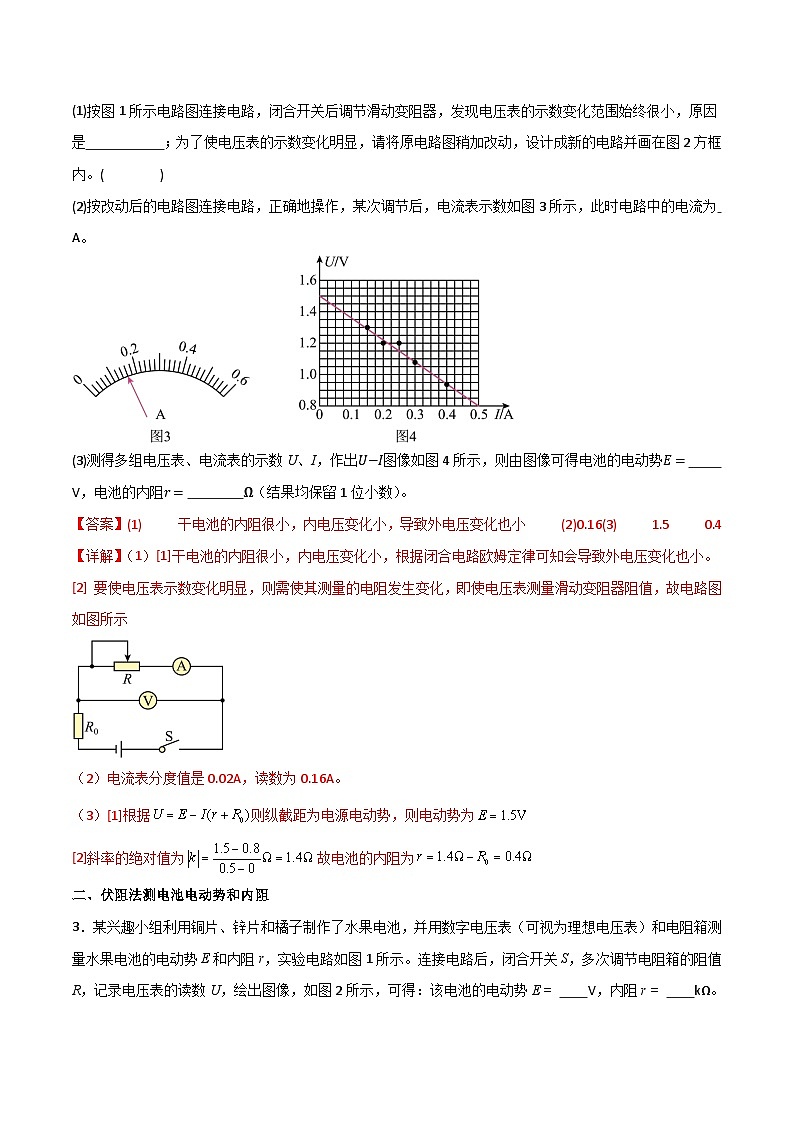

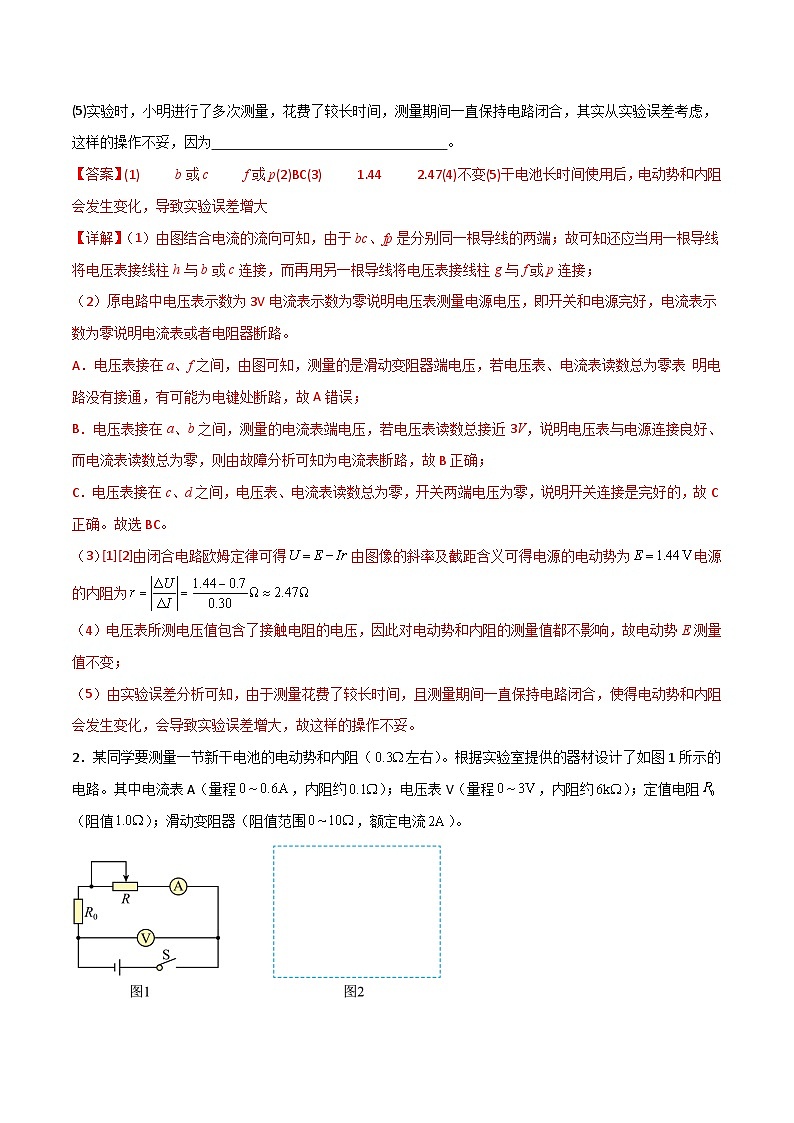

【答案】C【详解】伏安法测电阻相对于电源来说采用电流表外接法，由于电压表分流作用，电流表测量值偏小，当外电路短路时，电流测量值等于真实值，电源的U-I图像如图所示，由图像可知，电动势测量值小于真实值，电源内阻测量值小于真实值。故选C。

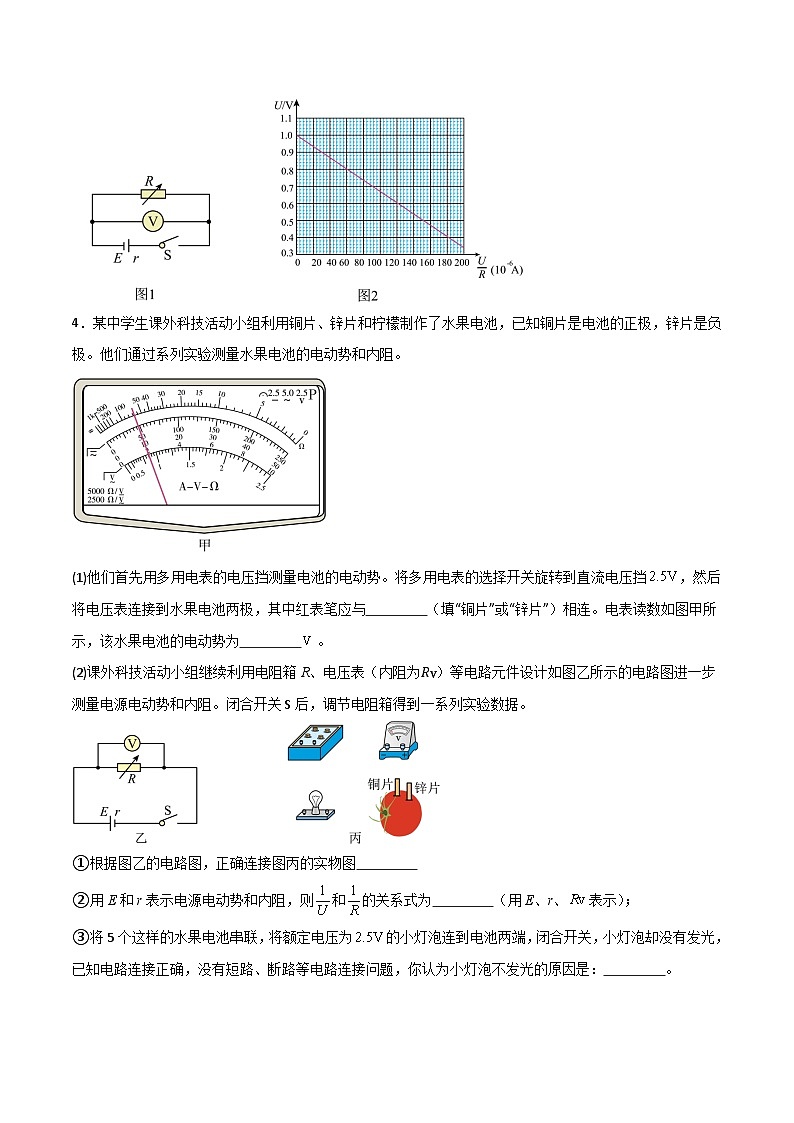

4．某同学设计了如图甲所示的电路来测量电源电动势E、内阻r和定值电阻R0的阻值。实验器材有电阻箱R，待测定值电阻R0，电流表A，开关S1，开关S2，待测电源，导线若干。（1）闭合开关S1，断开开关S2，调节电阻箱的阻值为R1，读出电流表A的示数I0；闭合开关S2，调节电阻箱的阻值为R2，使电流表A的示数仍为I0；则定值电阻R0的阻值阻为 某次测量时电阻箱的读数如图丙所示，则该读数为 Ω；
（2）将开关S2保持闭合，多次调节电阻箱的阻值，记录每次调节后的电阻箱的阻值R及电流表A的示数I，该同学打算用图像处理数据，以电流表示数I的倒数为纵轴，电阻箱的读数R 为横轴，做出了如图乙所示的图像，可求得电源的电动势E= V，内阻r= Ω。（计算结果保留2位小数）（3）根据（2）求得的电源内阻r比其真实值 （选填“偏大”或“偏小”）
5．某中学课外兴趣小组测量手机电池的电动势和内阻的实验原理图如图甲所示，已知电池的电动势约为3V、内阻小于1Ω，现提供的器材如下：A．手机电池；B．电压表V1（量程为0～15 V，内阻约为10 kΩ）；C．电压表V2（量程为0～3 V，内阻约为10 kΩ）；D．电阻箱R（0～99.9 Ω）；E．定值电阻R01＝2 Ω；F．定值电阻R02＝100 Ω；G．开关和导线若干。(1)如果要准确测量电池的电动势和内阻，电压表应选择 ；定值电阻R0应选择 。（均选填实验器材前的标号）
