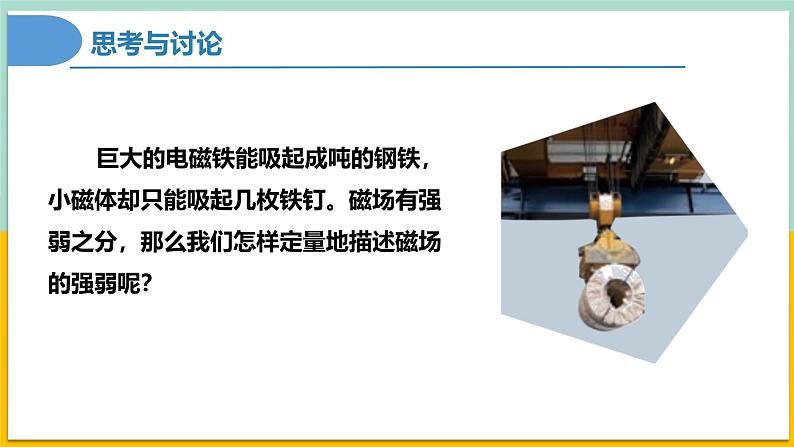

巨大的电磁铁能吸起成吨的钢铁，小磁体却只能吸起几枚铁钉。磁场有强弱之分，那么我们怎样定量地描述磁场的强弱呢？

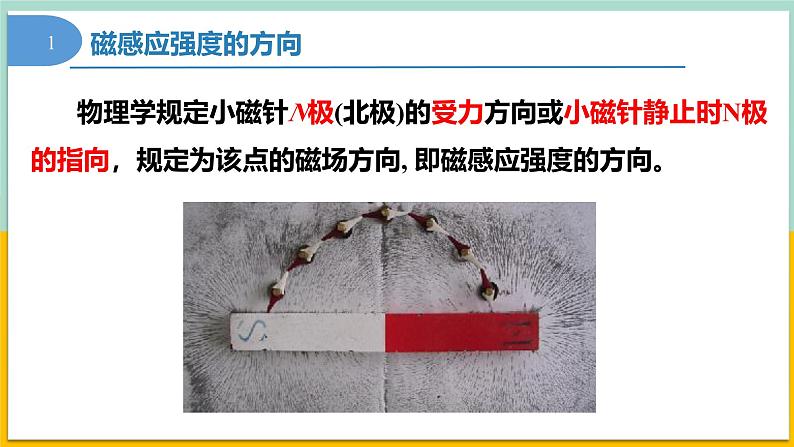

物理学规定小磁针N极(北极)的受力方向或小磁针静止时N极的指向，规定为该点的磁场方向, 即磁感应强度的方向。

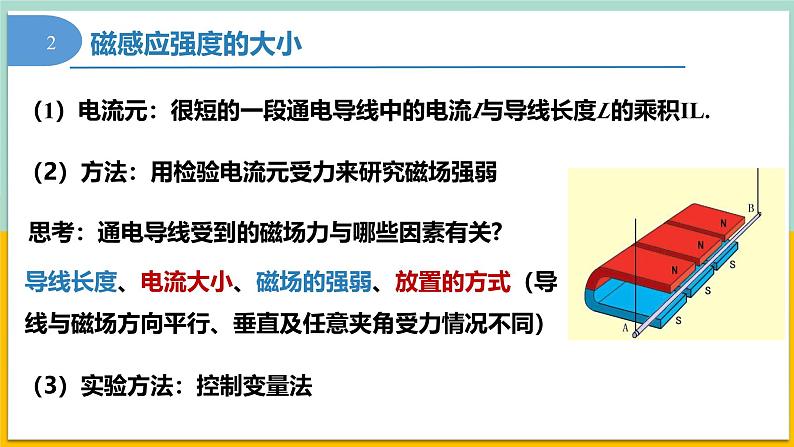

（1）电流元：很短的一段通电导线中的电流I与导线长度L的乘积IL.
（2）方法：用检验电流元受力来研究磁场强弱
思考：通电导线受到的磁场力与哪些因素有关?
导线长度、电流大小、磁场的强弱、放置的方式（导线与磁场方向平行、垂直及任意夹角受力情况不同）
（3）实验方法：控制变量法

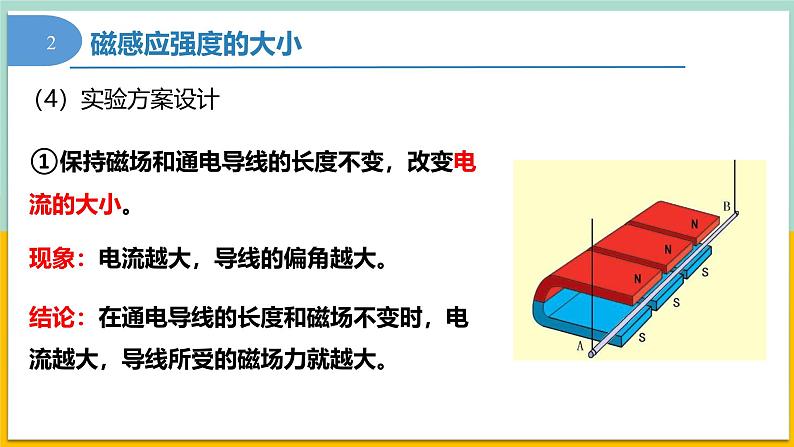

①保持磁场和通电导线的长度不变，改变电流的大小。
结论：在通电导线的长度和磁场不变时，电流越大，导线所受的磁场力就越大。
现象：电流越大，导线的偏角越大。
②保持磁场和导线中的电流不变，改变通电导线的长度。
结论：在通电导线的电流和磁场不变时，导线越长，导线所受的磁场力就越大。
探究影响通电导线受力的因素
（5）精确的实验研究表明：通电导线与磁场方向垂直时，它受力的大小既与导线的长度L 成正比，又与导线中的电流I 成正比，即与I和L的乘积 IL 成正比。
②不同磁场中，比值F/IL一般不同
①同一磁场中F∝IL，比值F/IL为恒量
在磁场中垂直于磁场方向的通电导线，所受的磁场力F跟电流I和导线长度L的乘积IL的比值叫磁感应强度。
在国际单位制中,磁感应强度的单位是特斯拉，简称特，国际符号是T。
磁感应强度是矢量, 方向与该点磁场的方向一致
(5)意义：描述磁场的强弱和方向的物理量
①磁感应强度由通电导线的长度、电流及导线受力决定吗？
B与L、I、F无关，与场源和该点在场中的位置有关。
②用B=F/IL计算时，要注意什么问题？
导线电流的方向与磁场方向的关系，要注意两者必须垂直。通电导线与磁场方向垂直时受到磁场力最大，平行时为零。
③若在某一点同时存在几个磁场，则该点的磁感应强度B如何？
若某一空间同时存在几个磁场，空间的磁场应由这几个磁场叠加而成，某点的磁感应强度为B，则有：B=B1+B2+B3……（矢量和） ，用平行四边形法则运算。
磁场中各点的磁感应强度的大小相等、方向相同的磁场。
（1）磁感线的疏密程度表示了磁场的强弱。在上图中，S1 和S2 两处磁感线的疏密不同，这种不同是如何体现的呢？（2）如果 S1 和 S2 都垂直于纸面方向并且面积相同，穿过相同面积磁感线条数谁的多？
穿过相同面积磁感线条数多的就密，磁感应强度就大。
1.定义：设在磁感应强度为 B 的匀强磁场中，有一个与磁场方向垂直的平面，面积为 S如下图，我们把 B 与 S 的乘积叫作穿过这个面积的磁通量，简称磁通。用字母 Φ 表示磁通量，则 Φ ＝ BS 在国际单位制中，磁通量的单位是韦伯（weber），简称韦，符号 Wb。1 Wb ＝ 1 T·m 2
2、决定磁通量的因素：思考：淋浴花洒，水流模拟磁感线，线圈模拟平面，改变线圈倾斜程度，喷水方式不变，线圈面积不变，穿过线圈平面的水流条数怎么能发生改变？什么情况下穿过的水流条数最多？
如果磁感应强度 B 不与我们研究的平面垂直，例如下图中的S，那么我们如何计算磁通量？
用这个面在垂直于磁感应强度 B的方向的投影面积 S′与 B 的乘积表示磁通量。
从 Φ ＝ BS 可以得出 B ＝Φ/S ，这表示磁感应强度的大小又等于什么呢？
磁感应强度的大小等于穿过垂直磁场方向的单位面积的磁通量。
3.注意：（1）Φ是标量,但有正负,若取某方向穿入平面的磁通量为正,则反方向穿入该平面的磁通量为负（2）过一个平面若有方向相反的两个磁通量,这时的合磁通为相反方向磁通量的代数和(即相反方向磁通抵消以后剩余的磁通量才是合磁通)
