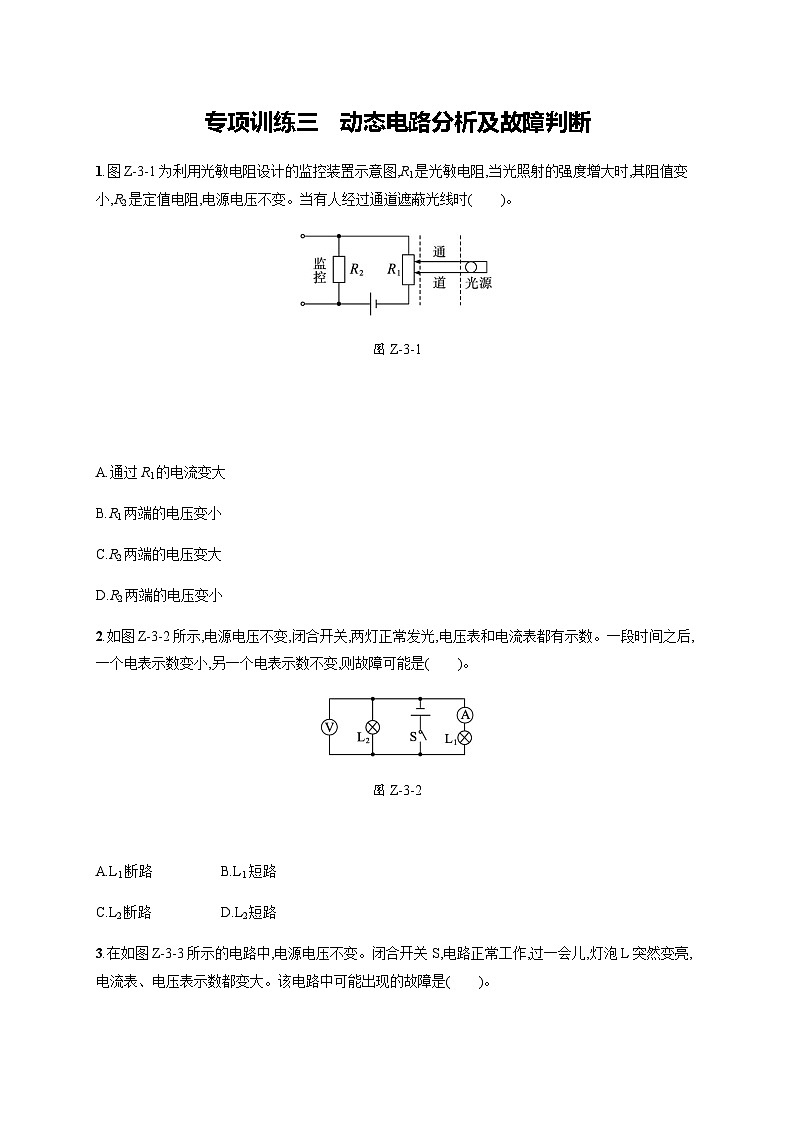

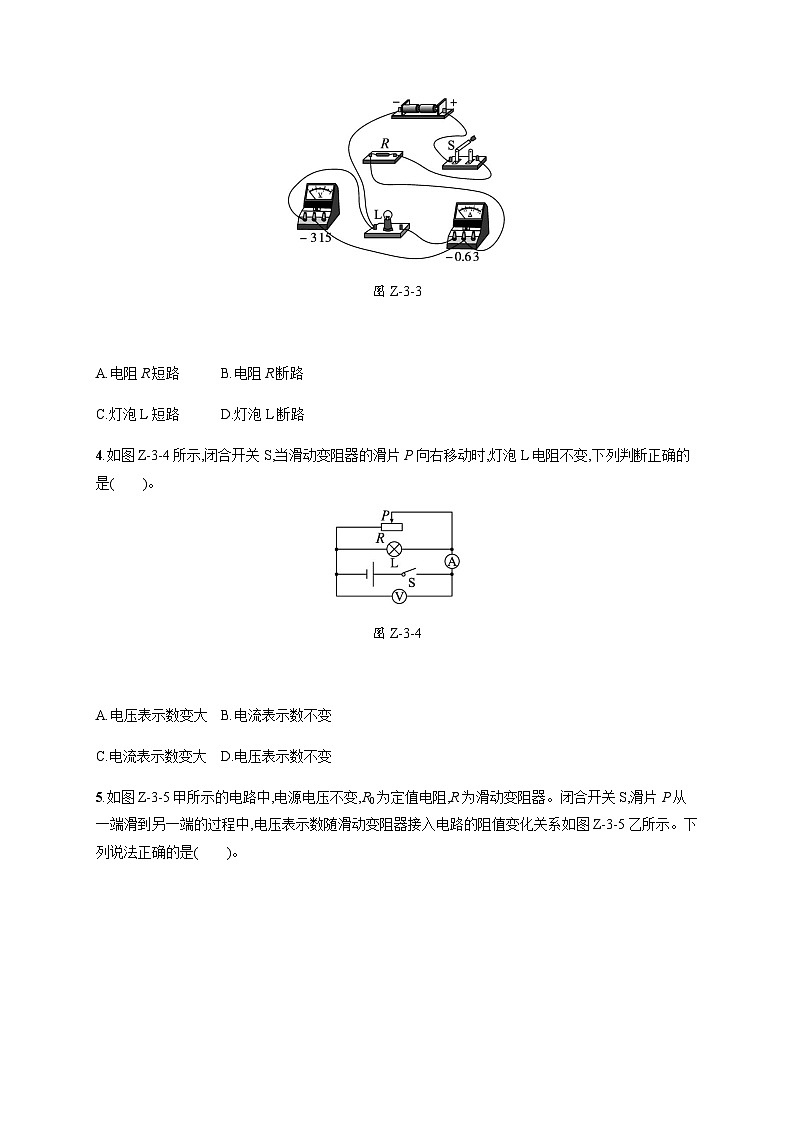

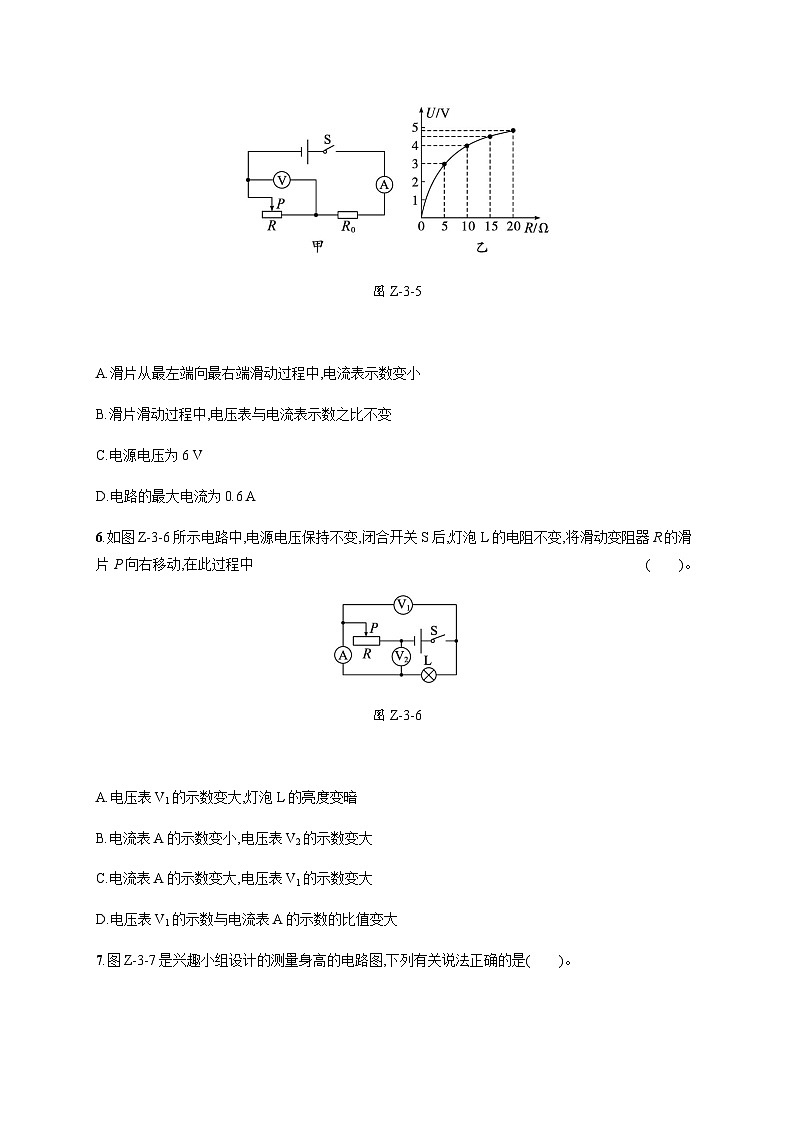

专项训练三　动态电路分析及故障判断1.图Z-3-1为利用光敏电阻设计的监控装置示意图,R1是光敏电阻,当光照射的强度增大时,其阻值变小,R2是定值电阻,电源电压不变。当有人经过通道遮蔽光线时(　　)。图Z-3-1　　　　　　　　　　　　　A.通过R1的电流变大B.R1两端的电压变小C.R2两端的电压变大D.R2两端的电压变小2.如图Z-3-2所示,电源电压不变,闭合开关,两灯正常发光,电压表和电流表都有示数。一段时间之后,一个电表示数变小,另一个电表示数不变,则故障可能是(　　)。图Z-3-2A.L1断路 B.L1短路C.L2断路 D.L2短路3.在如图Z-3-3所示的电路中,电源电压不变。闭合开关S,电路正常工作,过一会儿,灯泡L突然变亮,电流表、电压表示数都变大。该电路中可能出现的故障是(　　)。图Z-3-3A.电阻R短路 B.电阻R断路C.灯泡L短路 D.灯泡L断路4.如图Z-3-4所示,闭合开关S,当滑动变阻器的滑片P向右移动时,灯泡L电阻不变,下列判断正确的是(　　)。图Z-3-4A.电压表示数变大 B.电流表示数不变C.电流表示数变大 D.电压表示数不变5.如图Z-3-5甲所示的电路中,电源电压不变,R0为定值电阻,R为滑动变阻器。闭合开关S,滑片P从一端滑到另一端的过程中,电压表示数随滑动变阻器接入电路的阻值变化关系如图Z-3-5乙所示。下列说法正确的是(　　)。图Z-3-5A.滑片从最左端向最右端滑动过程中,电流表示数变小B.滑片滑动过程中,电压表与电流表示数之比不变C.电源电压为6 VD.电路的最大电流为0.6 A6.如图Z-3-6所示电路中,电源电压保持不变,闭合开关S后,灯泡L的电阻不变,将滑动变阻器R的滑片P向右移动,在此过程中 (　　)。图Z-3-6A.电压表V1的示数变大,灯泡L的亮度变暗B.电流表A的示数变小,电压表V2的示数变大C.电流表A的示数变大,电压表V1的示数变大D.电压表V1的示数与电流表A的示数的比值变大7.图Z-3-7是兴趣小组设计的测量身高的电路图,下列有关说法正确的是(　　)。Z-3-7A.电阻R'相当于定值电阻B.P在如图Z-3-7所示的位置时闭合开关,R与R'并联C.电压表测R两端的电压D.当被测身高变大时,电压表示数变小8.某压力传感器原理电路图如图Z-3-8所示,其中弹簧上端与滑动变阻器R2相连,当A上端无压力时,滑片P正好在R2最上端,A、B间有可以收缩的导线,R1为定值电阻,电源电压一定。开关闭合后,当A上端压力增大时,下列说法正确的是(　　)。图Z-3-8A.电压表和电流表示数都增大B.电压表和电流表示数都变小C.电压表与电流表示数之比不变D.电压表与电流表示数之比增大专项训练三　动态电路分析及故障判断1.D　由题图可知,两个电阻串联,当有人经过通道遮蔽光线时,R1的阻值变大,电路的总电阻变大,由I=UR可知通过电路的电流变小,通过R1的电流变小,由U=IR2可知R2两端的电压变小,由串联电路电压的规律可知R1两端的电压变大,故D正确,A、B、C错误。2.A　由题图可知,该电路为并联电路,电压表测量的是电源电压,电流表测量的是L1所在支路的电流。L1断路,则该支路中的电流为0,即电流表示数为0,由于电源电压不变,电压表示数不变,故A符合题意;L1短路或L2短路,则电源短路,电源会被烧坏,两电表都无示数,故B、D不符合题意;L2断路,电压表示数不变,根据并联电路的特点可知,电流表示数不变,故C不符合题意。3.A　由题图可知,电阻R、灯泡L串联,电压表测量灯泡和电流表两端的电压,电流表测量电路中的电流。过一会儿,灯泡L突然变亮,电流表、电压表示数都变大,说明电路是接通的,没有断路故障,故B、D不符合题意。若灯泡L发生了短路,灯泡不能发光,电压表示数变为零,C不符合题意。若电阻R短路,此时电压表测量电源电压,其示数变大;电路中总电阻减小,电流增大,电流表示数增大,灯泡L变亮,A符合题意。4.D　由题图可知,R与L并联,电压表测电源的电压,电流表测干路中的电流。由于电源的电压不变,所以滑片P移动时,电压表的示数不变。并联电路中各支路独立工作、互不影响,滑片P移动时,灯泡L电阻不变,通过L的电流不变;滑片P向右移动时,滑动变阻器接入电路中的电阻变大,根据欧姆定律可知,该支路的电流变小;并联电路中干路电流等于各支路电流之和,所以干路电流也变小,即电流表的示数变小,故D正确,A、B、C错误。5.C　由题图甲可知,R0与R串联,电压表测R两端的电压,电流表测电路中的电流。滑动变阻器滑片向右滑动过程中,滑动变阻器接入电路中的电阻变小,电路中的总电阻变小,由I=UR可知,电路中的电流变大,即电流表的示数变大,故A错误。由题图甲可知,电压表测滑动变阻器R两端的电压,电流表测滑动变阻器中的电流,所以电压表与电流表示数之比为滑动变阻器接入电路的电阻,因为滑片滑动过程中滑动变阻器接入电路的电阻变化,所以电压表与电流表示数之比变化,故B错误。由题图乙可知,当滑动变阻器接入电路的电阻为5 Ω时,其两端的电压为3 V,电路中的电流为I1=U1R1=3V5Ω=0.6 A,则电源电压为U=U1+I1R0=3 V+0.6 A×R0①;当滑动变阻器接入电路的电阻为10 Ω时,其两端的电压为4 V,电路中的电流为I2=U2R2=4V10Ω=0.4 A,则电源电压为U=U2+I2R0=4 V+0.4 A×R0②,联立①②得,R0=5 Ω,U=3 V+0.6 A×5 Ω=6 V,故C正确。当滑动变阻器接入电路的电阻为零时,电路的电流最大,电路的最大电流为I=UR0=6V5Ω=1.2 A,故D错误。6.C　由题图可知,灯泡L和滑动变阻器R串联,电压表V1测灯泡L两端的电压,电压表V2测滑动变阻器R两端的电压,电流表测电路中的电流。当滑片P向右移动时,滑动变阻器接入电路中的电阻变小,总电阻变小,则由欧姆定律可知,电路中的电流变大,电流表的示数变大;由U=IR可知,灯泡L两端的电压变大,即电压表V1的示数变大;因串联电路两端总电压等于各部分电压之和,且电源电压不变,所以滑动变阻器R两端的电压变小,即电压表V2的示数变小;电路中的电流变大,因此灯泡L亮度变亮;由R=UI可知,电压表V1的示数与电流表A的示数的比值即灯泡L的电阻值,灯泡L的电阻不变,所以它们的比值不变。综上所述,C正确。7.D　由题图可知,闭合开关时,R与R'串联接入电路中,电压表测量R'两端的电压,故B、C错误;当被测身高发生变化时,滑片P的位置会发生变化,R'接入电路的电阻会发生变化,所以R'相当于一个滑动变阻器;被测者身高越高,R'接入电路的电阻越小,根据串联电路的分压规律可知,R'分担的电压变小,即电压表示数变小,故A错误,D正确。8.D　由题图可知,R1、R2串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流。开关闭合后,当A上端压力增大时,滑片P向下移动,滑动变阻器接入电路的电阻变大,根据串联电路的分压规律可知,滑动变阻器分担的电压变大,电压表示数变大;此时电路的总电阻变大,根据欧姆定律可知,电路中的电流变小,电流表示数变小,故A、B错误。根据R=UI可知,电压表与电流表示数之比为滑动变阻器接入电路的电阻,所以两者比值变大,故D正确,C错误。
