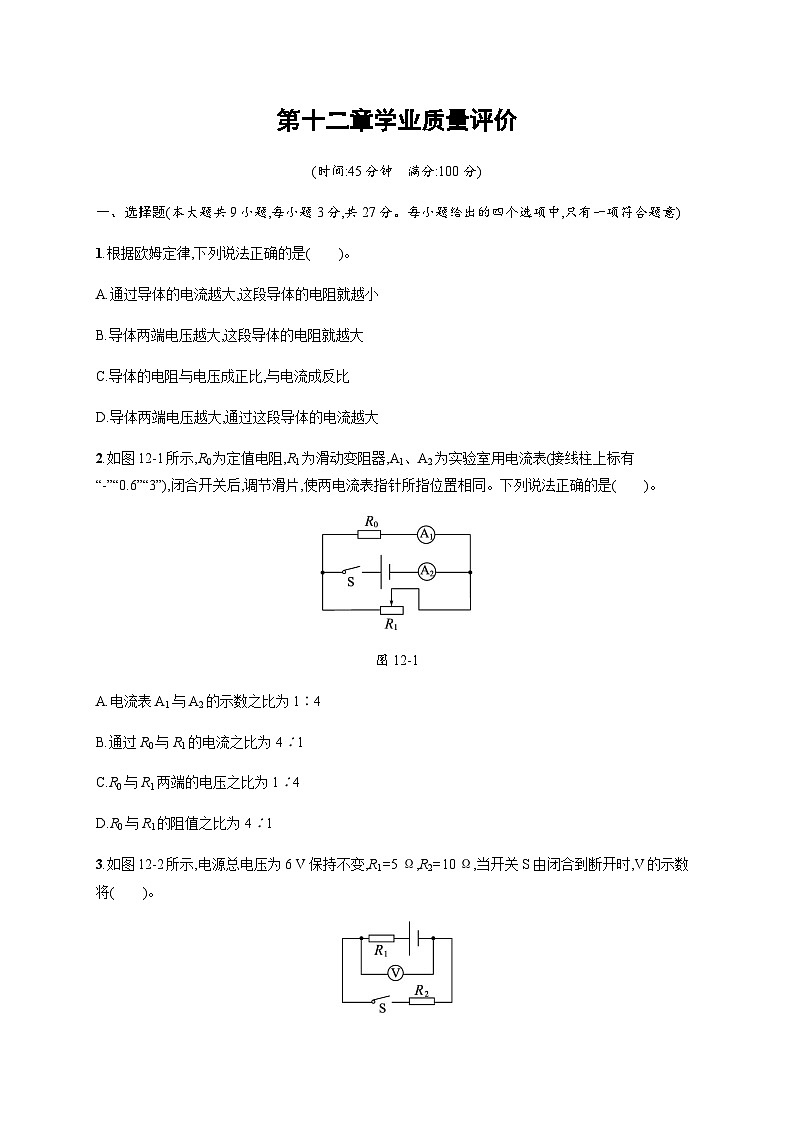

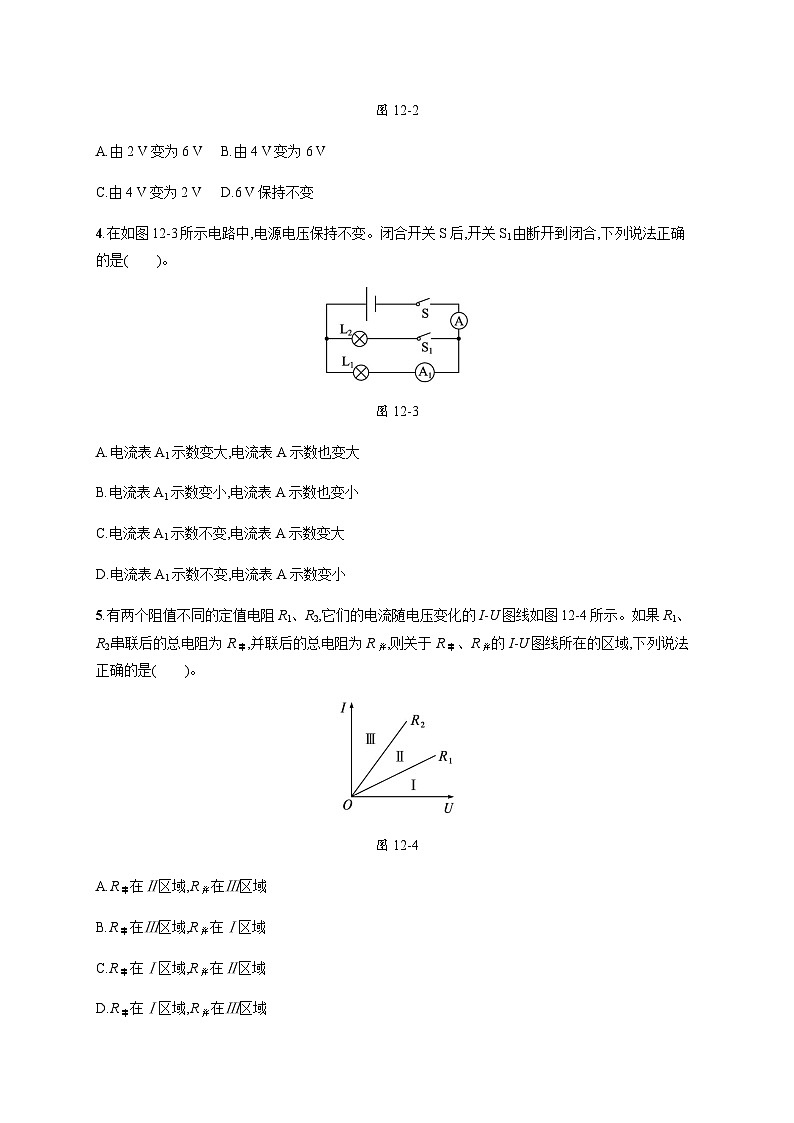

第十二章学业质量评价(时间:45分钟　满分:100分)一、选择题(本大题共9小题,每小题3分,共27分。每小题给出的四个选项中,只有一项符合题意)1.根据欧姆定律,下列说法正确的是(　　)。A.通过导体的电流越大,这段导体的电阻就越小B.导体两端电压越大,这段导体的电阻就越大C.导体的电阻与电压成正比,与电流成反比D.导体两端电压越大,通过这段导体的电流越大2.如图12-1所示,R0为定值电阻,R1为滑动变阻器,A1、A2为实验室用电流表(接线柱上标有“-”“0.6”“3”),闭合开关后,调节滑片,使两电流表指针所指位置相同。下列说法正确的是(　　)。图12-1A.电流表A1与A2的示数之比为1∶4B.通过R0与R1的电流之比为4∶1C.R0与R1两端的电压之比为1∶4D.R0与R1的阻值之比为4∶13.如图12-2所示,电源总电压为6 V保持不变,R1=5 Ω,R2=10 Ω,当开关S由闭合到断开时,V的示数将(　　)。图12-2A.由2 V变为6 V B.由4 V变为6 VC.由4 V变为2 V D.6 V保持不变4.在如图12-3所示电路中,电源电压保持不变。闭合开关S后,开关S1由断开到闭合,下列说法正确的是(　　)。图12-3A.电流表A1示数变大,电流表A示数也变大B.电流表A1示数变小,电流表A示数也变小C.电流表A1示数不变,电流表A示数变大D.电流表A1示数不变,电流表A示数变小5.有两个阻值不同的定值电阻R1、R2,它们的电流随电压变化的I-U图线如图12-4所示。如果R1、R2串联后的总电阻为R串,并联后的总电阻为R并,则关于R串、R并的I-U图线所在的区域,下列说法正确的是(　　)。图12-4A.R串在Ⅱ区域,R并在Ⅲ区域B.R串在Ⅲ区域,R并在Ⅰ区域C.R串在Ⅰ区域,R并在Ⅱ区域D.R串在Ⅰ区域,R并在Ⅲ区域6.一只电阻,其两端电压由2 V增加到2.8 V,通过该电阻的电流增加了0.1 A,则该电阻的阻值为(　　)。A.8 Ω B.18 ΩC.20 Ω D.28 Ω7.图12-5是小红测定小灯泡电阻的电路图,当闭合开关S时,发现灯L不亮,电流表、电压表均无示数。若电路故障只出现在灯L和滑动变阻器R中的一处,则下列判断正确的是(　　)。图12-5A.灯L短路B.灯L断路C.滑动变阻器R短路D.滑动变阻器R断路8.图12-6是定值电阻R和小灯泡L的电流随电压变化的图像,由图像可知(　　)。图12-6A.乙是小灯泡的I-U图像B.定值电阻的阻值为5 ΩC.定值电阻R和小灯泡L并联接在4 V的电源上,干路中的电流是1.2 AD.定值电阻R和小灯泡L串联接在6 V的电源上,电路中的电流是0.4 A9.如图12-7所示的电路中,电源电压U=6 V,R=50 Ω,滑动变阻器R'的最大阻值为100 Ω,当滑片由a端移到b端时,电流表和电压表示数的变化范围是(　　)。图12-7A.0.12~0.04 A,6~0 VB.0.04~0.12 A,0~6 VC.0.04 A不变,0~6 VD.0.04 A不变,4~0 V二、填空题(每空2分,共16分)10.在探究电流与电阻的关系实验中,电路如图12-8甲所示,多次改变电阻R的阻值,并记录对应的电流表示数,得到如图12-8乙所示的电流随电阻R变化的图像。由图像可以得到电压表示数始终保持　　　　 V不变;若将图像中A、B两点所对应的电阻RA、RB串联使用,则通过它们的电流之比IA∶IB=　　　　。 图12-811.在如图12-9甲所示的电路中,R是一个定值电阻,Rt是一个半导体材料制成的热敏电阻,其阻值随温度变化的曲线如图12-9乙所示,当开关闭合且电阻Rt所处的环境温度升高时,电流表示数　　　　,电压表示数　　　　。(均选填“增大”“减小”或“不变”) 图12-912.某同学利用如图12-10所示的电路探究电流与电压、电阻的关系。实验开始时,滑动变阻器的作用是　　　　　　　　　。在探究通过导体的电流与导体两端电压的关系时,应保持　　　　不变;在探究通过导体的电流与导体电阻的关系时,滑动变阻器的作用是　  　。 图12-1013.某同学测小灯泡电阻的电路如图12-11所示,其中电源电压为4.5 V。他按电路图正确连接好实验电路,并检查各元件完好。然后闭合开关S,发现灯泡很亮,且电压表的读数为4.5 V。造成该现象的原因是　　　  　。 图12-11三、实验探究题(14题10分,15题12分,共22分)14.现有下列器材:学生电源(6 V),电流表(0~0.6 A,0~3 A)、电压表(0~3 V,0~15 V)、定值电阻(5 Ω、10 Ω、20 Ω各一个)、开关、滑动变阻器和导线若干,利用这些器材探究电压不变时,电流与电阻的关系。图12-12(1)请根据图12-12甲所示的电路图用笔画线代替导线将图12-12乙所示的实物连接成完整电路(要求连线不得交叉)。(2)实验中依次接入三个定值电阻,调节滑动变阻器的滑片,保持电压表示数不变,记下电流表的示数,利用描点法得到如图12-12丙所示的电流I随电阻R变化的图像。由图像可以得出结论:  　。 (3)上述实验中,小强用5 Ω的电阻做完实验后,保持滑动变阻器滑片的位置不变,接着把R换为10 Ω的电阻接入电路,闭合开关,向　　　(选填“A”或“B”)端移动滑片,使电压表示数为　　　　 V时,读出电流表的示数。 (4)为完成整个实验,应该选取规格为　　　(填选项字母)的滑动变阻器。 A.50 Ω　1.0 AB.30 Ω　1.0 AC.20 Ω　1.0 A15.图12-13甲是实验小组用伏安法测未知电阻Rx的实物电路,电源电压未知但恒定,已知滑动变阻器的最大阻值为R。(电阻均不受温度影响)甲乙　图12-13(1)在图12-13甲中找出连接错误的一根导线,并在导线上画“×”,用笔画线代替导线将实物图连接正确。(所画的导线要用实线,不可用虚线,导线不能交叉)(2)连接电路时开关应　　　　,滑动变阻器的滑片应位于　　　　(选填“左”或“右”)端。 (3)该实验的原理是　　　　　　　。 (4)在实验操作中,发现电流表已损坏,电压表完好,于是小组的同学设计了如图12-13乙所示的电路图也完成了实验。请你帮助他们把以下实验步骤填写完整:①闭合开关S,调节滑动变阻器的滑片,当滑片位于最左端时,读出此时电压表的示数,记为U1;②再　　　　　　　　　　　　,读出此时电压表的示数,记为U2; ③则未知电阻Rx=　　　　　。 四、计算题(16题15分,17题20分,共35分)16.“长征二号”F遥十七运载火箭于2023年10月26日按预定时间精准点火发射,将搭载的“神舟十七号”载人飞船成功送入太空。发射前,检验飞船舱体的气密性至关重要。某兴趣小组用封闭容器代替飞船舱体置于真空室中,设计了如图12-14所示的电路,模拟检验飞船舱体的气密性。若密闭容器不漏气,则密闭容器与真空室中的气压不发生变化;若密闭容器漏气,则密闭容器中的气压减小,真空室中的气压增大。密闭容器中的正常环境气压为1.0×105 Pa,电源电压U=12 V,定值电阻R0=18 Ω;R1和R2是两个相同的力敏电阻,其阻值随环境气压的变化如表7所示。图12-14表7按要求回答下列问题:(1)当开关S接a时,若电压表的示数为10.8 V,请通过计算判断密闭容器是否漏气;(2)若密闭容器漏气,开关S接b时,电流表的示数为0.3 A,求此时真空室中的环境气压。17.如图12-15甲所示,已知定值电阻R1的阻值为30 Ω,闭合开关时整个电路正常工作,两电流表的指针都在同一位置,示数如图12-15乙所示。(设电源电压保持不变)甲乙图12-15(1)电源电压U是多少?(2)通过定值电阻R2的电流是多少?(3)现用一个未知阻值的定值电阻Rx替换电阻R1或R2,替换后只有一个电流表的示数发生了变化,请判断Rx替换的是电阻R1还是R2。(4)替换后电流表示数减少了0.3 A,求未知电阻Rx的阻值。第十二章学业质量评价1.D　电阻是导体本身的一种属性,与导体两端的电压和通过的电流无关,故A、B、C错误;根据欧姆定律的内容:电阻一定时,导体中的电流与导体两端的电压成正比,则导体两端电压越大时通过这段导体的电流越大,故D正确。2.D3.B　闭合开关时,电路为串联电路,R2两端的电压为10Ω10 Ω+5 Ω×6 V=4 V,当S断开时电路为断路,V的示数为电源电压6 V。4.C　从题图可知,闭合开关S,断开开关S1,电路中只有灯泡L1,电流表A和A1测量的是通过灯泡L1的电流,则电流表A和A1的示数为I=I1=UR1;当开关S、S1都闭合后,灯泡L1和灯泡L2并联,电流表A测量的是干路中的总电流,电流表A1测量通过灯泡L1的电流,而电源电压不变,所以根据欧姆定律可知通过灯泡L1的电流I1不变,即电流表A1的示数不变。而此时电流表A测量的是干路中的总电流,由并联电路电流的特点可知此时干路中的总电流变大,即电流表A的示数变大。故正确的选项是C。5.D　R并
