北师大版九年级全册五 家庭电路课文配套课件ppt

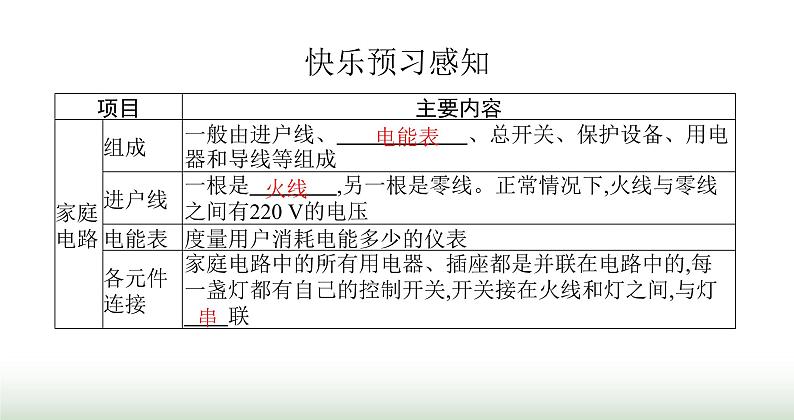

这是一份北师大版九年级全册五 家庭电路课文配套课件ppt，共8页。PPT课件主要包含了快乐预习感知，电能表，轻松尝试应用等内容，欢迎下载使用。

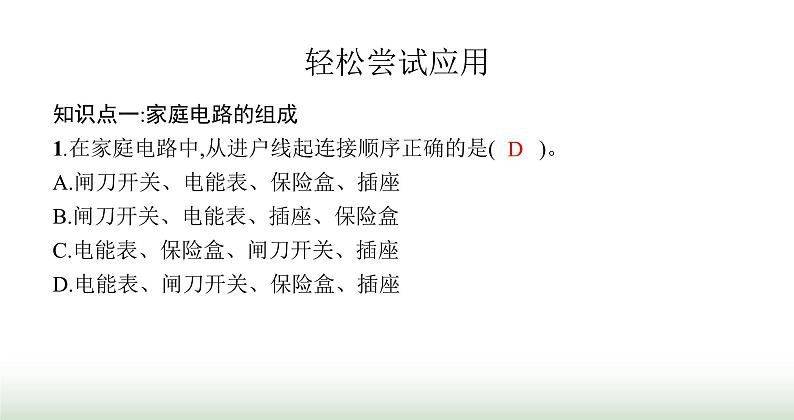

知识点一:家庭电路的组成1.在家庭电路中,从进户线起连接顺序正确的是(　　)。A.闸刀开关、电能表、保险盒、插座B.闸刀开关、电能表、插座、保险盒C.电能表、保险盒、闸刀开关、插座D.电能表、闸刀开关、保险盒、插座
2.关于家庭电路,下列说法正确的是(　　)。A.家庭电路的电压是380 VB.家庭电路中的用电器都是串联的C.熔丝熔断是由电路的总功率过大造成的D.开关与灯泡之间一定是串联关系
解析:家庭电路的电压是220 V;家庭电路中的用电器是并联的;熔丝熔断也有可能是因为发生短路。

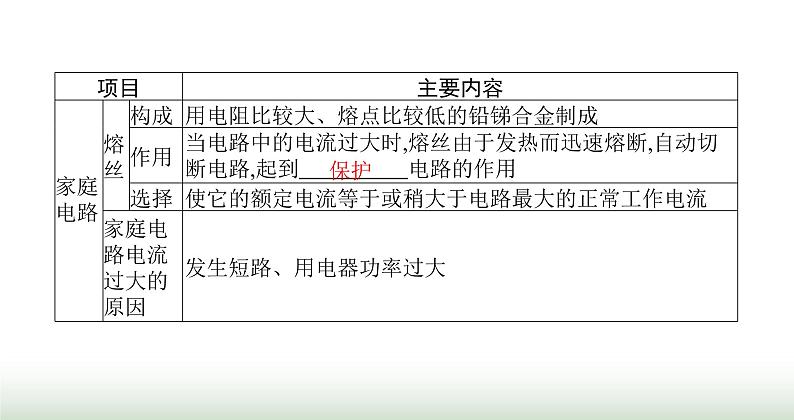

知识点二:熔丝的作用3.家庭电路中的熔丝断了,关于熔丝的更换,下列说法正确的是(　　)。A.用铁丝或铝丝代替B.为了保险,选择尽量粗的熔丝C.选择额定电流等于或稍大于电路中最大正常工作电流的熔丝代替D.选择额定电流等于或稍小于电路中最大正常工作电流的熔丝代替
4.家庭电路中熔丝熔断的原因,不可能的是(　　)。A.开关短路了B.电路中使用了较大功率的用电器C.插座中两条线相碰了D.灯头的两条接线相碰了
