    高中物理鲁科版 (2019)选择性必修 第一册第2节 科学测量:玻璃的折射率教案配套ppt课件

    展开

    这是一份高中物理鲁科版 (2019)选择性必修 第一册第2节 科学测量:玻璃的折射率教案配套ppt课件,共36页。PPT课件主要包含了取走玻璃砖等内容,欢迎下载使用。

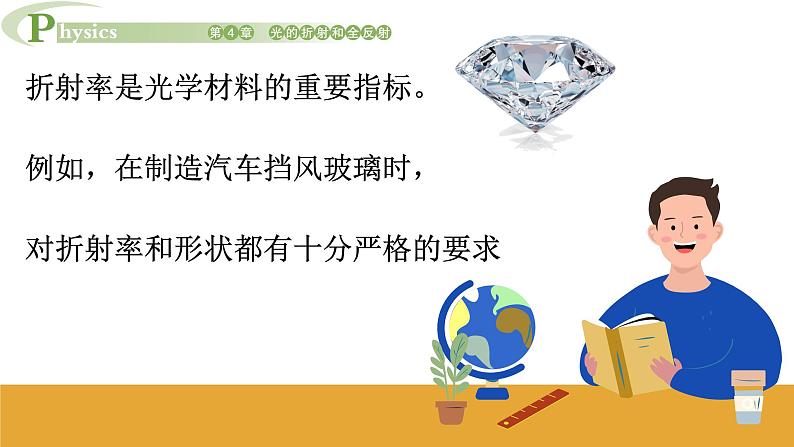

    折射率是光学材料的重要指标。例如,在制造汽车挡风玻璃时,对折射率和形状都有十分严格的要求

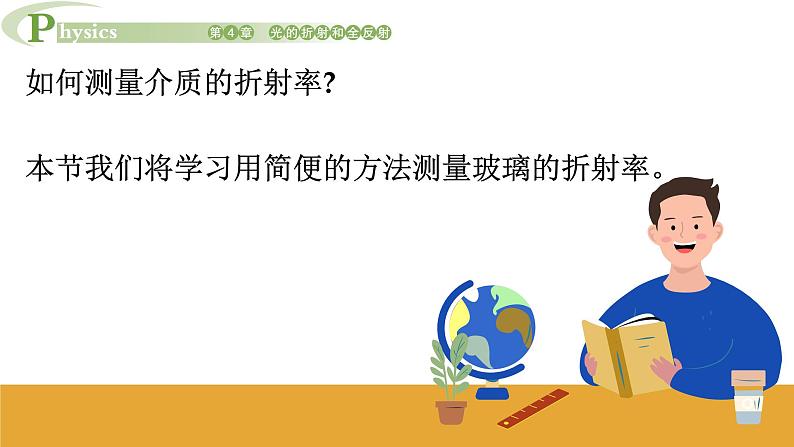

    如何测量介质的折射率?本节我们将学习用简便的方法测量玻璃的折射率。

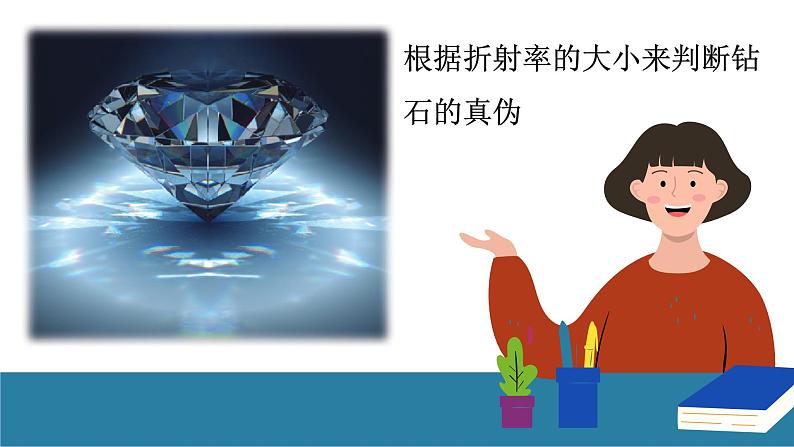

    根据折射率的大小来判断钻石的真伪

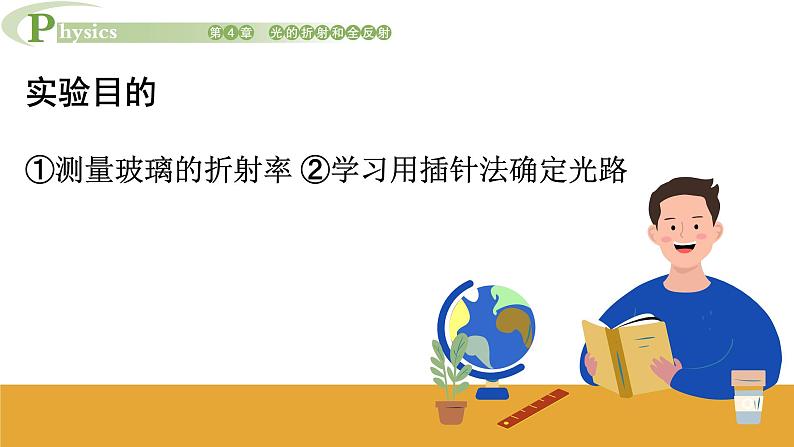

    实验目的①测量玻璃的折射率 ②学习用插针法确定光路

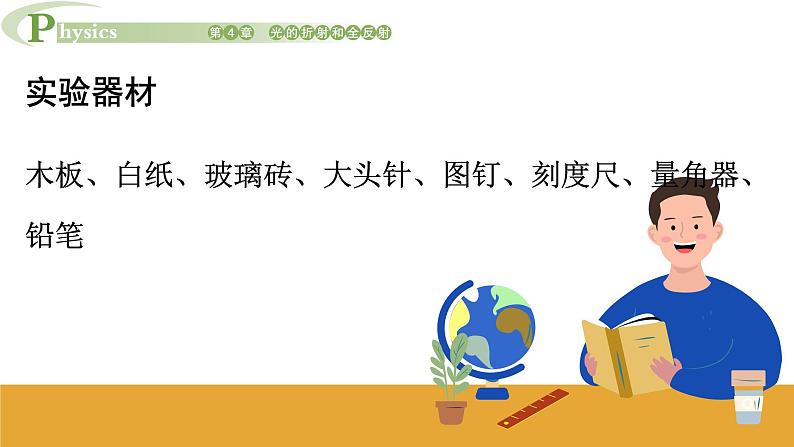

    实验器材木板、白纸、玻璃砖、大头针、图钉、刻度尺、量角器、铅笔

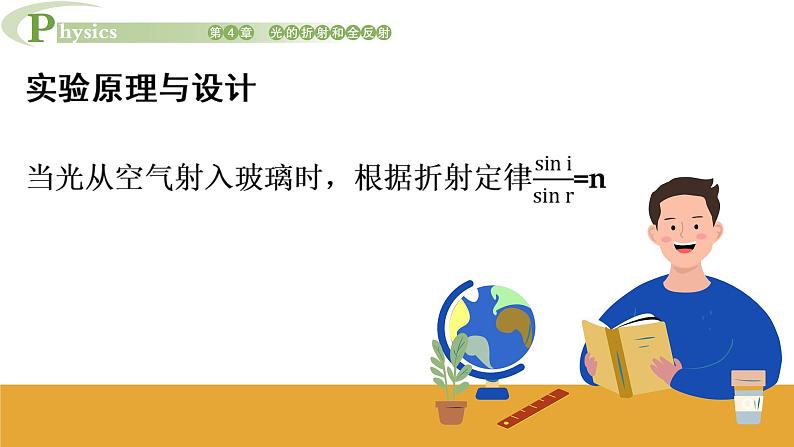

    测出入射角i和折射角r,就可计算出玻璃的折射率。
    如图4-13 所示,透过玻璃砖观察大头针P1、P2,
    调整视线方向,直到P2的像挡住P1的像
    再在观察者同一侧依次插入大头针P3、 P4
    使P3挡住P1、P2的像
    P4挡住P3和P1、P2的像
    这样, P1、P2以及P3、 P4的连线分别代表入射光和经玻璃砖折射后射出的光,由此便可画出光路图并测出入射角和折射角。
    实验步骤(1)把白纸固定在木板上,再将玻璃砖放在白纸上。用铅笔描出界面aa'、bb',利用两枚大头针确定入射光的方向
    用两枚大头针在玻璃砖的另一侧确定出射光的方向
    根据入射光和出射光的方向确定入射点O和出射点E
    连接 OE 即为玻璃砖内部的折射光
    画出过入射点O的法线NN'
    (4)根据画出的光路图测量入射角i、折射角r,填入设计的表格中。计算玻璃的折射率(5)重复以上实验步骤多次,最后求出玻璃折射率的平均值.
    数据分析将测量的数据记入你设计的表格中,分析数据,形成结论。实验结论写出实验结论
    讨论(1)为减小测量误差,选择玻璃砖时:宽度宜大些还是小些?还可采取哪些措施?为什么?
    (2)如果实验中采用的不是两面平行的玻璃砖,而是用三棱镜或半圆形玻璃砖,能否测出相应的折射率?请说明理由。
    能分析相关事实,提出并准确表述在实验中可能出现的物理问题;能在他人帮助下制订实验方案,能用玻璃砖等相关器材收集数据;能分析数据,测得玻璃的折射率;能撰写规范的实验报告,在报告中能呈现设计的实验表格、数据分析过程及实验结论,能有效陈述并讨论交流实验过程中的问题。
    注意提升实验设计能力、实验测量能力与误差分析能力。--科学探究
    1.请撰写“测量玻璃的折射率”的实验报告。注意在报告中呈现设计的实验表格、数据分析过程及实验结论
    2.在“测量玻璃的折射率”实验中,还可用图像法求玻璃的折射率。请根据你在实验中的测量数据,描绘出 sini与 sinr的关系图像,并求出玻璃的折射率。
    3.如图所示,关于用插针法测量玻璃折射率的实验,
    下列说法正确的是( )A.P1、P2,及P3、P4之间的距离适当大些,可提高准确度B. P1、P2,及P3、P4之间的距离取得小些,可提高准确度C.入射角i适当大些,可提高准确度D.入射角i越大,准确度越高
    4.某同学做“测量玻璃的折射率”实验,操作时将玻璃砖的界线 aa'、bb'画好后误用了另一块宽度稍窄的玻璃砖,如图所示。实验中除用原界线外,其他操作都正确,这样测得的玻璃折射率与真实值相比是偏大还是偏小?为什么?
    5.利用激光可测量玻璃的折射率。在如图所示的光路中,A为激光的出射点,O为半圆形玻璃砖横截面的圆心,AO 过半圆顶点。从点A发出的光束与AO成α角,以入射角i入射到半圆弧上,出射光平行于AO ,求此玻璃的折射率。
    6.用插针法测定透明玻璃的折射率时,0为半圆形玻璃砖截面的圆心,使入射光跟玻璃砖的平面垂直,在如图所示的四个图中,
    P1、P2、P3和P4是学生实验插针的结果。(1)在这四个图中,肯定把针插错了的是 _________。(2)在这四个图中,可比较准确地测出玻璃折射率的是_。在该图中画出光路图,并标出需要测量的折射角和入射角。计算玻璃折射率的公式是_____________ 。
    7.如图所示,用一个不透明的圆柱简和一把长刻度尺就可测定透明液体的折射率,请简述测量原理,并在课外活动时间用它测量盐水(或糖水)的折射率,看看它们的浓度与折射率之间有什么关系。
