人教版九年级全册 第十六章 《电压 电阻》单元测试卷【原卷版】+【解析版】
展开
这是一份人教版九年级全册 第十六章 《电压 电阻》单元测试卷【原卷版】+【解析版】，文件包含人教版九年级全册第十六章《电压电阻》单元测试原卷版docx、人教版九年级全册第十六章《电压电阻》单元测试解析版docx等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。

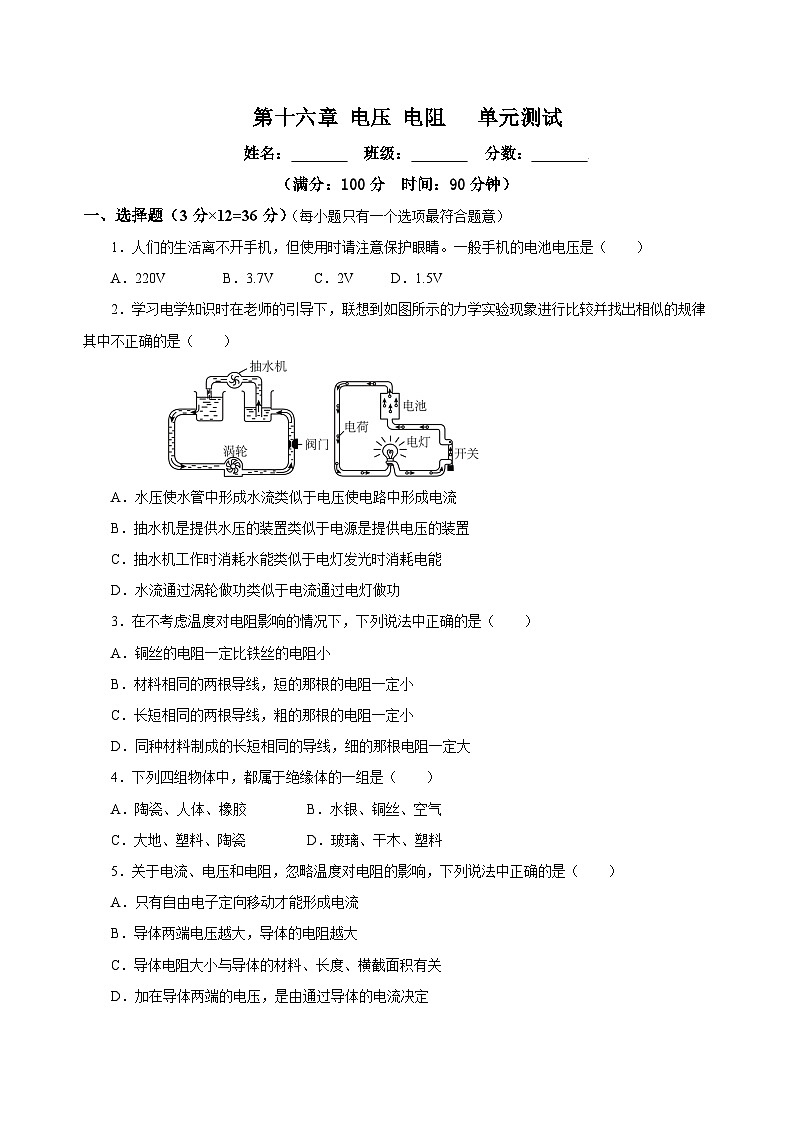

（满分：100分 时间：90分钟）
一、选择题（3分×12=36分）（每小题只有一个选项最符合题意）
1．人们的生活离不开手机，但使用时请注意保护眼睛。一般手机的电池电压是（ ）
A．220V B．3.7V C．2V D．1.5V
2．学习电学知识时在老师的引导下，联想到如图所示的力学实验现象进行比较并找出相似的规律其中不正确的是（ ）
A．水压使水管中形成水流类似于电压使电路中形成电流
B．抽水机是提供水压的装置类似于电源是提供电压的装置
C．抽水机工作时消耗水能类似于电灯发光时消耗电能
D．水流通过涡轮做功类似于电流通过电灯做功
3．在不考虑温度对电阻影响的情况下，下列说法中正确的是（ ）
A．铜丝的电阻一定比铁丝的电阻小
B．材料相同的两根导线，短的那根的电阻一定小
C．长短相同的两根导线，粗的那根的电阻一定小
D．同种材料制成的长短相同的导线，细的那根电阻一定大
4．下列四组物体中，都属于绝缘体的一组是（ ）
A．陶瓷、人体、橡胶 B．水银、铜丝、空气
C．大地、塑料、陶瓷 D．玻璃、干木、塑料
5．关于电流、电压和电阻，忽略温度对电阻的影响，下列说法中正确的是（ ）
A．只有自由电子定向移动才能形成电流
B．导体两端电压越大，导体的电阻越大
C．导体电阻大小与导体的材料、长度、横截面积有关
D．加在导体两端的电压，是由通过导体的电流决定

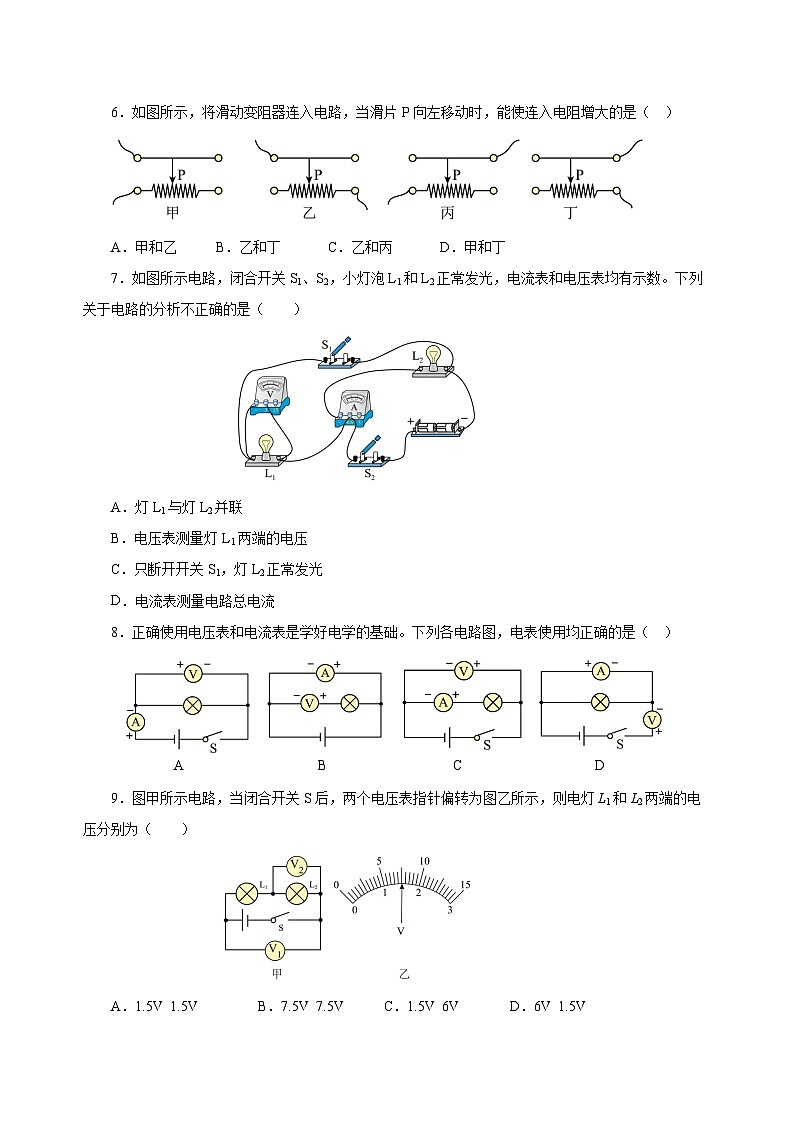

6．如图所示，将滑动变阻器连入电路，当滑片P向左移动时，能使连入电阻增大的是（ ）
A．甲和乙 B．乙和丁 C．乙和丙 D．甲和丁
7．如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联
B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光
D．电流表测量电路总电流
8．正确使用电压表和电流表是学好电学的基础。下列各电路图，电表使用均正确的是（ ）
A B C D
9．图甲所示电路，当闭合开关S后，两个电压表指针偏转为图乙所示，则电灯L1和L2两端的电压分别为（ ）
A．1.5V 1.5V B．7.5V 7.5V C．1.5V 6V D．6V 1.5V

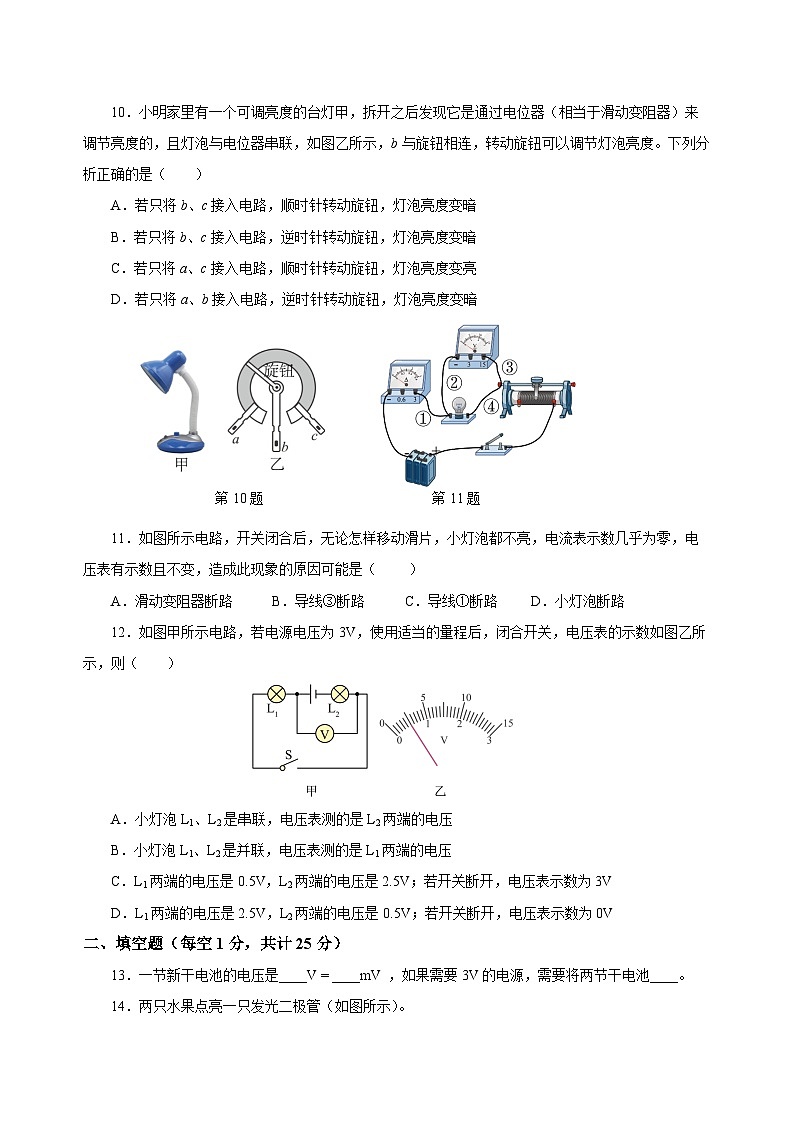

10．小明家里有一个可调亮度的台灯甲，拆开之后发现它是通过电位器（相当于滑动变阻器）来调节亮度的，且灯泡与电位器串联，如图乙所示，b与旋钮相连，转动旋钮可以调节灯泡亮度。下列分析正确的是（ ）
A．若只将b、c接入电路，顺时针转动旋钮，灯泡亮度变暗
B．若只将b、c接入电路，逆时针转动旋钮，灯泡亮度变暗
C．若只将a、c接入电路，顺时针转动旋钮，灯泡亮度变亮
D．若只将a、b接入电路，逆时针转动旋钮，灯泡亮度变暗
第10题 第11题
11．如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电压表有示数且不变，造成此现象的原因可能是（ ）
A．滑动变阻器断路 B．导线③断路 C．导线①断路 D．小灯泡断路
12．如图甲所示电路，若电源电压为3V，使用适当的量程后，闭合开关，电压表的示数如图乙所示，则（ ）
A．小灯泡L1、L2是串联，电压表测的是L2两端的电压
B．小灯泡L1、L2是并联，电压表测的是L1两端的电压
C．L1两端的电压是0.5V，L2两端的电压是2.5V；若开关断开，电压表示数为3V
D．L1两端的电压是2.5V，L2两端的电压是0.5V；若开关断开，电压表示数为0V
二、填空题（每空1分，共计25分）
13．一节新干电池的电压是____V = ____mV ，如果需要3V的电源，需要将两节干电池____。
14．两只水果点亮一只发光二极管（如图所示）。
（1）两水果之间______（选填“串联”或“并联”）；水果内______能转化为电能；
（2）现将二极管正负极接线对调，二极管______（选填“发光”或“不发光”），此时把一个电压表并在二极管两端，电压表______（选填“有”或“没有”）示数。
15．如图甲是发光二极管，具有单向导电性，它是利用__________（选填“导体”、“绝缘体”、“半导体”、“超导体”，下一空同前）材料制成的；某些材料在特定温度下，电阻接近于零，这种材料物理学上称之为________；某手机移动电源（俗称充电宝）如图乙所示，有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是_________联。
第15题 第16题
16．如图所示，将导体接到电路的A、B之间时，导体与灯泡是______联的；如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较______来判断不同导体电阻的大小，若两个导体的电阻差异不大，则可以在电路中______作进一步的判断。
17．夜幕降临，道路两侧彩灯五光十色，霓虹灯闪跃跳动，扮靓着城市。一般会使用如图所示的小彩灯________（选填“串联”或“并联”）成电路，如果有一串节日彩灯上有50只相同的小灯泡，接到220V的照明电路中，50只小灯泡都发光，则每只小灯泡两端电压为_______，如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流是_______A。
18．1791年，意大利人伏打发明了最早的电池——伏打电堆，小明同学仿造了一个伏打电堆，并用电压表测量其电压，如图所示。此电池的正极是______（选填“锌板”或“银板”），伏打电堆是将______能转化为_______能的电池。
第18题 第19题
19．如图所示表示一种自动测定油箱内油面高度的油量表。图中R0的作用是______，测量表其实是一个______表，当油箱油面下降时，油量表的示数将变______。
20．如图甲所示是收音机上用来调节音量的一种电位器，它的实质是一个________，如图乙所示是它内部的示意图，如果滑片 P 顺时针转动，则接入电路的电阻丝长度______（填“变长”或“变短”），若要使收音机工作时的音量（电流）最大，滑片 P 应置于图中 点（选填a、b、c、d）
三、作图题（每空3分，共9分）
21．在图中，将电源、电流表、电压表三个元件符号正确填入电路的空缺处，要求：开关S闭合后，电流方向如图所示，电压表测小灯泡两端的电压。
第21题 第22题
22．根据电路图连接实物图。
23．根据如图所示的实物连线图，画出对应的电路图（要求连线要横平竖直，尽量使电路图简洁美观）。
四、实验探究题（每空1分，共16分）
24．图甲是电阻箱，此时接入电路的阻值读数是_______Ω。如图乙所示是插入式电阻箱的结构示意图，它的最大阻值________Ω，A、B两个接线柱之间的电阻值是________Ω，
25．请你回答下列问题：
（1）如图甲所示，将电源、灯泡、玻璃、开关依次连入电路，闭合开关，灯泡不亮。用酒精灯灼烧玻璃，随着该处玻璃温度升高，可见灯泡逐渐变亮起来。此现象说明_________；
（2）如图乙所示，电源电压不变，闭合开关，灯泡L发光。用酒精灯对日光灯灯丝加热，可见小灯泡的亮度明显变______（选填“亮”或“暗”）。说明日光灯灯丝加热后电阻变______（选填“大”或“小”）。
26．实验小组同学利用两节新干电池，一个开关，将两个灯泡连成一个串联电路，想探究串联电路中电压的规律。
（1）图甲是连接的电路，经检查发现连接有误，请你只改动一根导线的一端，使电压表正确测量其中一盏灯泡两端的电压；（在被改动的导线上画“×”，然后画出改动后的导线）
（2）小组同学找到两个电压表，设计了图乙所示的电路图。需要测出ab、bc、ac之间的电压。按照电路图正确连接好电路后，闭合开关，发现电压表V1和V2的指针偏转角度相同，可能的原因是：______（填“V1”或“V2”）的量程选大了，此时电压表V1的示数为_______V；
（3）解决问题后，小组同学测出了ab间和ac间的电压，为了测量bc间的电压，他应完成的操作是___________；
A．将V1接a点的导线拆下，接到c点
B．将V2接a点的导线拆下，接到b点
C．以上两种操作均可
（4）为了得出更普遍的规律，应当进行多次实验，操作方法是：___________。
A．重新连接电路再次测量
B．将灯泡L1和灯泡L2互换位置再次测量
C．将其中一盏灯泡换成不同规格的灯泡再次测量
27．小组同学用如图所示的电路和表中的金属丝探究“导体的电阻跟哪些因素有关”。
（1）为了探究电阻与长度的关系，应选择编号为______的两根金属丝，先后接入A、B间，通过观察______来比较金属丝电阻的大小；
（2）选择编号为3和4的两根金属丝，先后接入A、B间，发现接入3号金属丝时灯泡的亮度比接入4号时的更暗，说明4号金属丝的阻值更______（选填“大”或“小”），这实验表明：在其他条件相同时，______，电阻越大；
（3）在我国城乡许多地区进行输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就______（选填“增大”或“减小”）了输电线的电阻。
五、计算题（共14分）
28．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？
（2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？
（4）电源电压是多大？编号
材料
长度/m
横截面积/mm2
1
钢丝
0.5
0.1
2
铁丝
0.5
0.1
3
镍铬合金丝
0.5
0.1
4
镍铬合金丝
0.5
0.2
5
镍铬合金丝
0.1
0.1

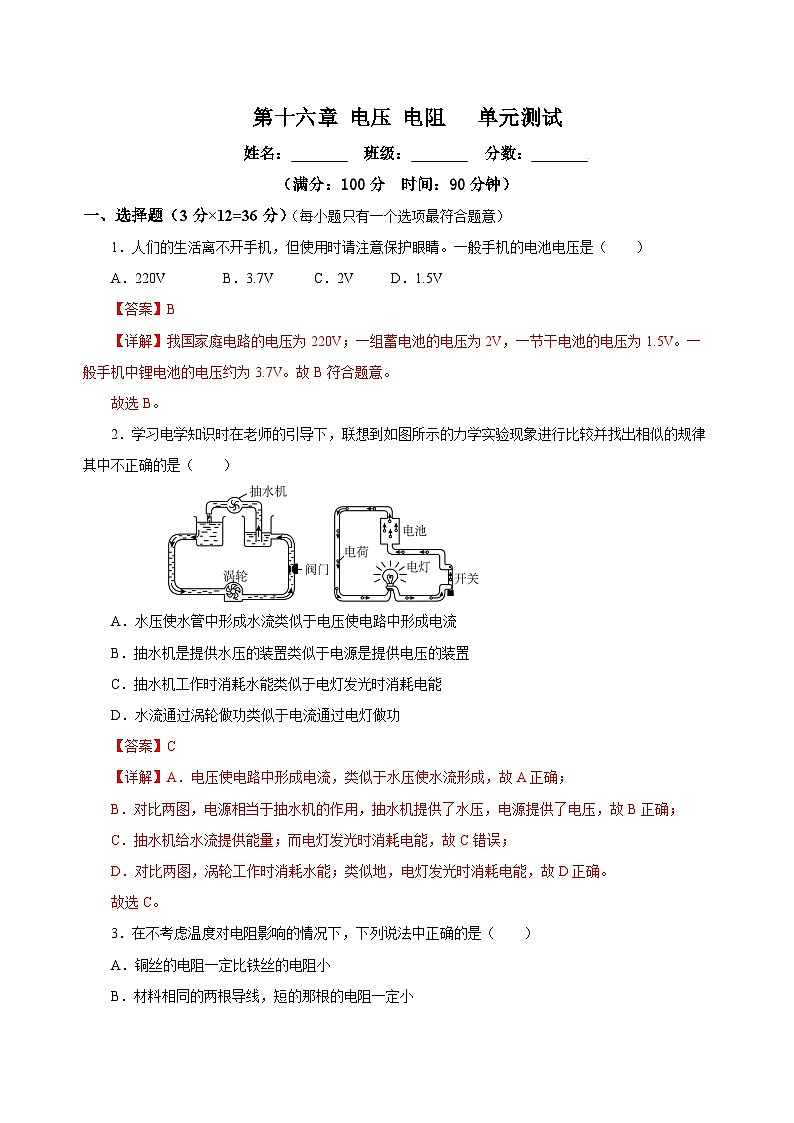

（满分：100分 时间：90分钟）
一、选择题（3分×12=36分）（每小题只有一个选项最符合题意）
1．人们的生活离不开手机，但使用时请注意保护眼睛。一般手机的电池电压是（ ）
A．220V B．3.7V C．2V D．1.5V
2．学习电学知识时在老师的引导下，联想到如图所示的力学实验现象进行比较并找出相似的规律其中不正确的是（ ）
A．水压使水管中形成水流类似于电压使电路中形成电流
B．抽水机是提供水压的装置类似于电源是提供电压的装置
C．抽水机工作时消耗水能类似于电灯发光时消耗电能
D．水流通过涡轮做功类似于电流通过电灯做功

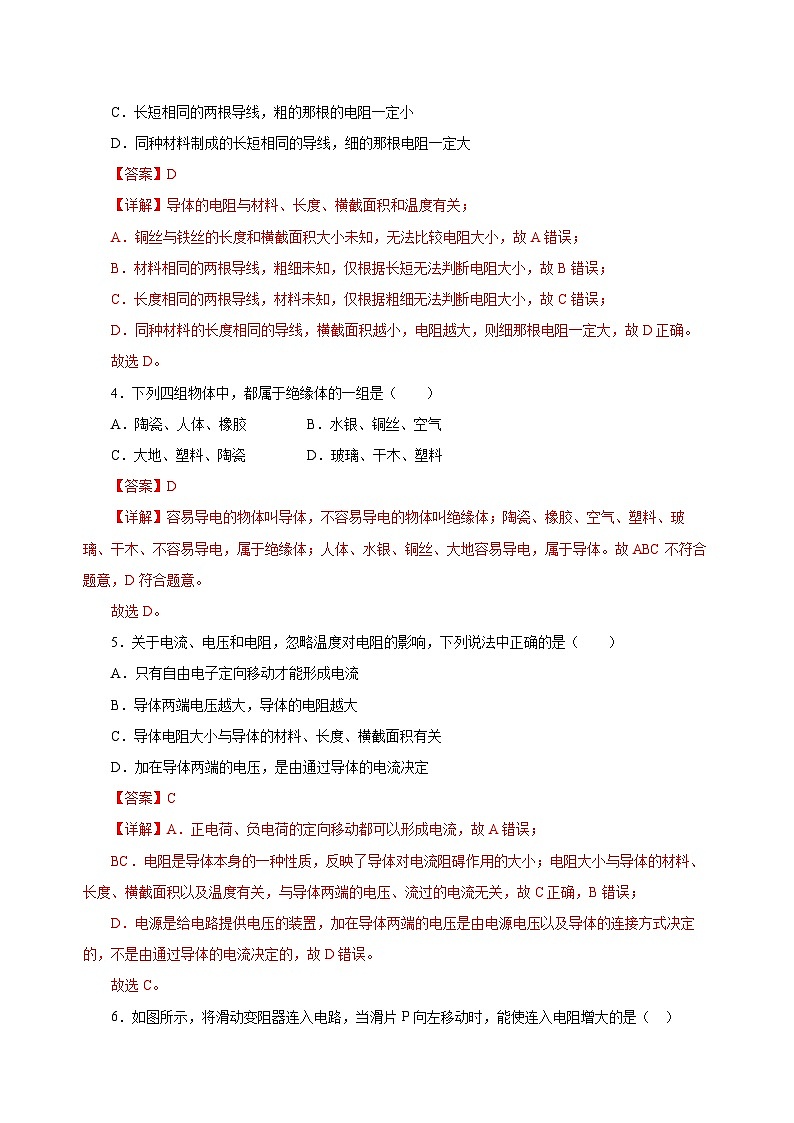

3．在不考虑温度对电阻影响的情况下，下列说法中正确的是（ ）
A．铜丝的电阻一定比铁丝的电阻小
B．材料相同的两根导线，短的那根的电阻一定小
C．长短相同的两根导线，粗的那根的电阻一定小
D．同种材料制成的长短相同的导线，细的那根电阻一定大
4．下列四组物体中，都属于绝缘体的一组是（ ）
A．陶瓷、人体、橡胶 B．水银、铜丝、空气
C．大地、塑料、陶瓷 D．玻璃、干木、塑料
5．关于电流、电压和电阻，忽略温度对电阻的影响，下列说法中正确的是（ ）
A．只有自由电子定向移动才能形成电流
B．导体两端电压越大，导体的电阻越大
C．导体电阻大小与导体的材料、长度、横截面积有关
D．加在导体两端的电压，是由通过导体的电流决定
6．如图所示，将滑动变阻器连入电路，当滑片P向左移动时，能使连入电阻增大的是（ ）
A．甲和乙 B．乙和丁 C．乙和丙 D．甲和丁
7．如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联
B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光
D．电流表测量电路总电流
8．正确使用电压表和电流表是学好电学的基础。下列各电路图，电表使用均正确的是（ ）
A B C D
9．图甲所示电路，当闭合开关S后，两个电压表指针偏转为图乙所示，则电灯L1和L2两端的电压分别为（ ）
A．1.5V 1.5V B．7.5V 7.5V C．1.5V 6V D．6V 1.5V
10．小明家里有一个可调亮度的台灯甲，拆开之后发现它是通过电位器（相当于滑动变阻器）来调节亮度的，且灯泡与电位器串联，如图乙所示，b与旋钮相连，转动旋钮可以调节灯泡亮度。下列分析正确的是（ ）
A．若只将b、c接入电路，顺时针转动旋钮，灯泡亮度变暗
B．若只将b、c接入电路，逆时针转动旋钮，灯泡亮度变暗
C．若只将a、c接入电路，顺时针转动旋钮，灯泡亮度变亮
D．若只将a、b接入电路，逆时针转动旋钮，灯泡亮度变暗
第10题 第11题
11．如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电压表有示数且不变，造成此现象的原因可能是（ ）
A．滑动变阻器断路 B．导线③断路 C．导线①断路 D．小灯泡断路
12．如图甲所示电路，若电源电压为3V，使用适当的量程后，闭合开关，电压表的示数如图乙所示，则（ ）
A．小灯泡L1、L2是串联，电压表测的是L2两端的电压
B．小灯泡L1、L2是并联，电压表测的是L1两端的电压
C．L1两端的电压是0.5V，L2两端的电压是2.5V；若开关断开，电压表示数为3V
D．L1两端的电压是2.5V，L2两端的电压是0.5V；若开关断开，电压表示数为0V
二、填空题（每空1分，共计25分）
13．一节新干电池的电压是____V = ____mV ，如果需要3V的电源，需要将两节干电池____。
14．两只水果点亮一只发光二极管（如图所示）。
（1）两水果之间______（选填“串联”或“并联”）；水果内______能转化为电能；
（2）现将二极管正负极接线对调，二极管______（选填“发光”或“不发光”），此时把一个电压表并在二极管两端，电压表______（选填“有”或“没有”）示数。
15．如图甲是发光二极管，具有单向导电性，它是利用__________（选填“导体”、“绝缘体”、“半导体”、“超导体”，下一空同前）材料制成的；某些材料在特定温度下，电阻接近于零，这种材料物理学上称之为________；某手机移动电源（俗称充电宝）如图乙所示，有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是_________联。
第15题 第16题
16．如图所示，将导体接到电路的A、B之间时，导体与灯泡是______联的；如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较______来判断不同导体电阻的大小，若两个导体的电阻差异不大，则可以在电路中______作进一步的判断。
17．夜幕降临，道路两侧彩灯五光十色，霓虹灯闪跃跳动，扮靓着城市。一般会使用如图所示的小彩灯________（选填“串联”或“并联”）成电路，如果有一串节日彩灯上有50只相同的小灯泡，接到220V的照明电路中，50只小灯泡都发光，则每只小灯泡两端电压为_______，如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流是_______A。
18．1791年，意大利人伏打发明了最早的电池——伏打电堆，小明同学仿造了一个伏打电堆，并用电压表测量其电压，如图所示。此电池的正极是______（选填“锌板”或“银板”），伏打电堆是将______能转化为_______能的电池。
第18题 第19题
19．如图所示表示一种自动测定油箱内油面高度的油量表。图中R0的作用是______，测量表其实是一个______表，当油箱油面下降时，油量表的示数将变______。
20．如图甲所示是收音机上用来调节音量的一种电位器，它的实质是一个________，如图乙所示是它内部的示意图，如果滑片 P 顺时针转动，则接入电路的电阻丝长度______（填“变长”或“变短”），若要使收音机工作时的音量（电流）最大，滑片 P 应置于图中 点（选填a、b、c、d）
三、作图题（每空3分，共9分）
21．在图中，将电源、电流表、电压表三个元件符号正确填入电路的空缺处，要求：开关S闭合后，电流方向如图所示，电压表测小灯泡两端的电压。
第21题 第22题
22．根据电路图连接实物图。
23．根据如图所示的实物连线图，画出对应的电路图（要求连线要横平竖直，尽量使电路图简洁美观）。
四、实验探究题（每空1分，共16分）
24．图甲是电阻箱，此时接入电路的阻值读数是_______Ω。如图乙所示是插入式电阻箱的结构示意图，它的最大阻值________Ω，A、B两个接线柱之间的电阻值是________Ω，
25．请你回答下列问题：
（1）如图甲所示，将电源、灯泡、玻璃、开关依次连入电路，闭合开关，灯泡不亮。用酒精灯灼烧玻璃，随着该处玻璃温度升高，可见灯泡逐渐变亮起来。此现象说明_________；
（2）如图乙所示，电源电压不变，闭合开关，灯泡L发光。用酒精灯对日光灯灯丝加热，可见小灯泡的亮度明显变______（选填“亮”或“暗”）。说明日光灯灯丝加热后电阻变______（选填“大”或“小”）。
26．实验小组同学利用两节新干电池，一个开关，将两个灯泡连成一个串联电路，想探究串联电路中电压的规律。
（1）图甲是连接的电路，经检查发现连接有误，请你只改动一根导线的一端，使电压表正确测量其中一盏灯泡两端的电压；（在被改动的导线上画“×”，然后画出改动后的导线）
（2）小组同学找到两个电压表，设计了图乙所示的电路图。需要测出ab、bc、ac之间的电压。按照电路图正确连接好电路后，闭合开关，发现电压表V1和V2的指针偏转角度相同，可能的原因是：______（填“V1”或“V2”）的量程选大了，此时电压表V1的示数为_______V；
（3）解决问题后，小组同学测出了ab间和ac间的电压，为了测量bc间的电压，他应完成的操作是___________；
A．将V1接a点的导线拆下，接到c点
B．将V2接a点的导线拆下，接到b点
C．以上两种操作均可
（4）为了得出更普遍的规律，应当进行多次实验，操作方法是：___________。
A．重新连接电路再次测量
B．将灯泡L1和灯泡L2互换位置再次测量
C．将其中一盏灯泡换成不同规格的灯泡再次测量
27．小组同学用如图所示的电路和表中的金属丝探究“导体的电阻跟哪些因素有关”。
（1）为了探究电阻与长度的关系，应选择编号为______的两根金属丝，先后接入A、B间，通过观察______来比较金属丝电阻的大小；
（2）选择编号为3和4的两根金属丝，先后接入A、B间，发现接入3号金属丝时灯泡的亮度比接入4号时的更暗，说明4号金属丝的阻值更______（选填“大”或“小”），这实验表明：在其他条件相同时，______，电阻越大；
（3）在我国城乡许多地区进行输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就______（选填“增大”或“减小”）了输电线的电阻。
五、计算题（共14分）
28．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？
（2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？
（4）电源电压是多大？编号
材料
长度/m
横截面积/mm2
1
钢丝
0.5
0.1
2
铁丝
0.5
0.1
3
镍铬合金丝
0.5
0.1
4
镍铬合金丝
0.5
0.2
5
镍铬合金丝
0.1
0.1
