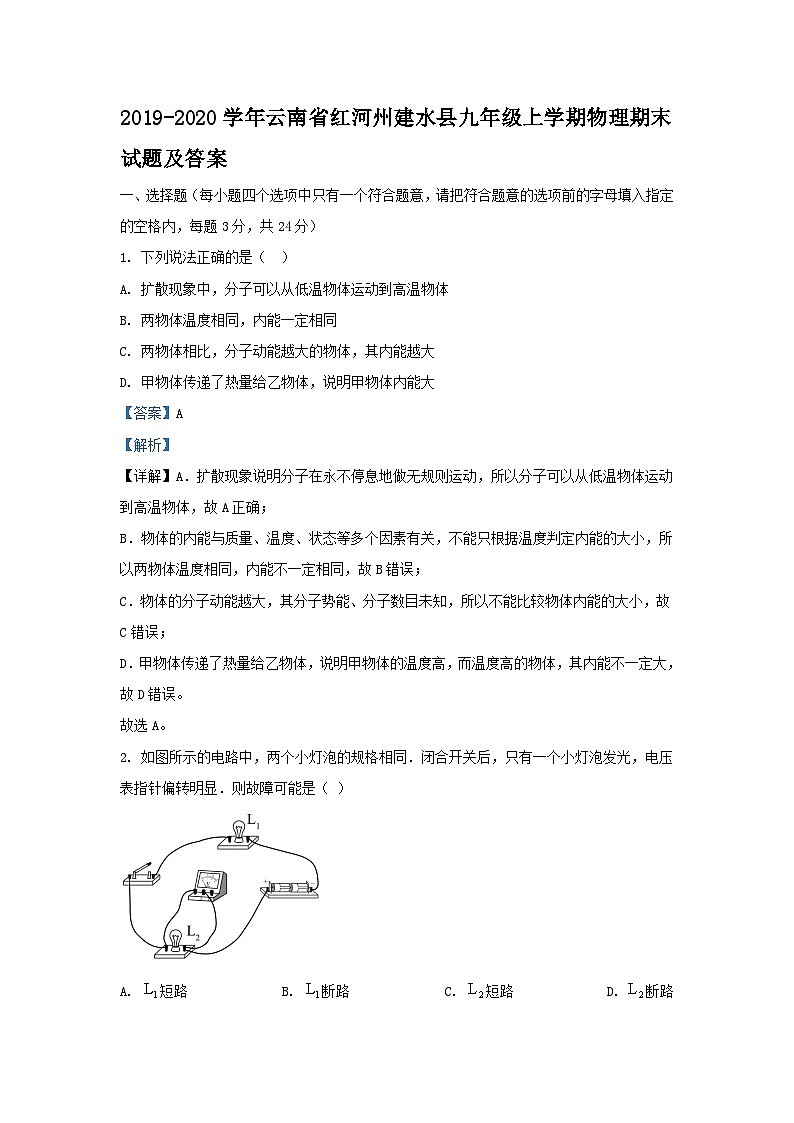

2019-2020学年云南省红河州建水县九年级上学期物理期末试题及答案

这是一份2019-2020学年云南省红河州建水县九年级上学期物理期末试题及答案，共18页。试卷主要包含了选择题，填空题，实验等内容，欢迎下载使用。
1. 下列说法正确的是（ ）
A. 扩散现象中，分子可以从低温物体运动到高温物体
B. 两物体温度相同，内能一定相同
C. 两物体相比，分子动能越大的物体，其内能越大
D. 甲物体传递了热量给乙物体，说明甲物体内能大
【答案】A
【解析】
【详解】A．扩散现象说明分子在永不停息地做无规则运动，所以分子可以从低温物体运动到高温物体，故A正确；
B．物体的内能与质量、温度、状态等多个因素有关，不能只根据温度判定内能的大小，所以两物体温度相同，内能不一定相同，故B错误；
C．物体的分子动能越大，其分子势能、分子数目未知，所以不能比较物体内能的大小，故C错误；
D．甲物体传递了热量给乙物体，说明甲物体的温度高，而温度高的物体，其内能不一定大，故D错误。
故选A。
2. 如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障可能是（ ）
A. 短路B. 断路C. 短路D. 断路

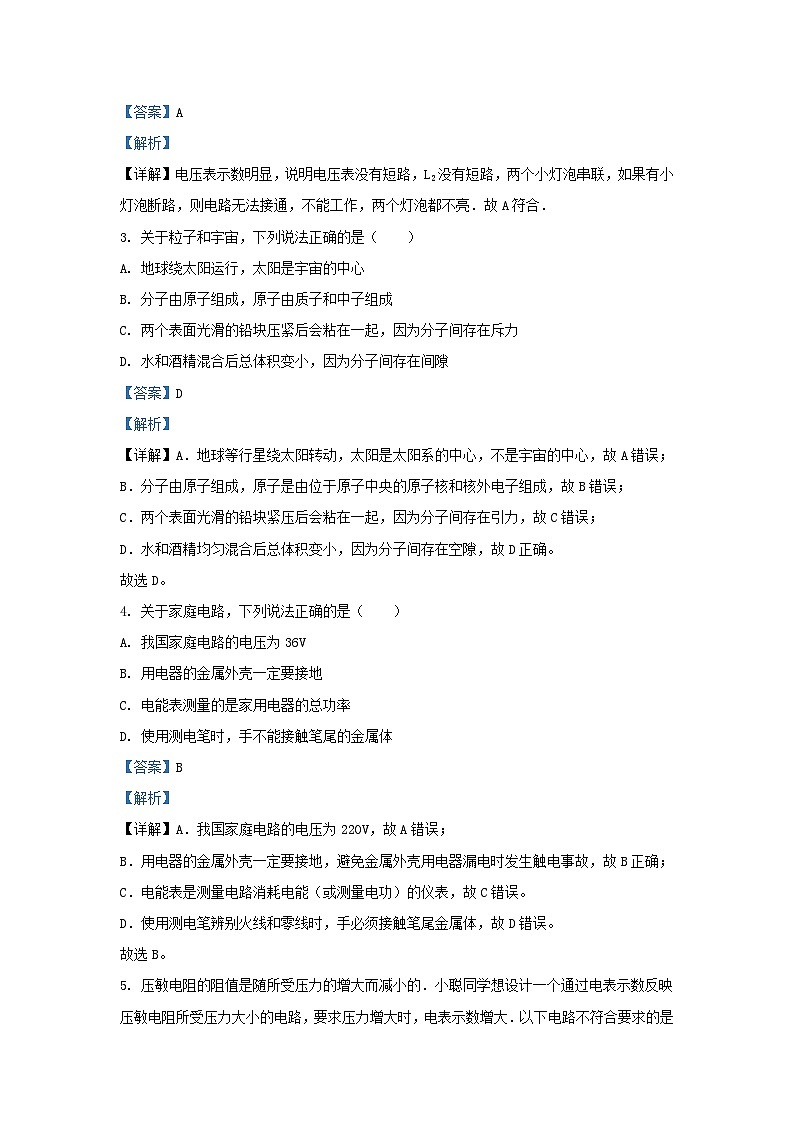

【答案】A
【解析】
【详解】电压表示数明显，说明电压表没有短路，L2没有短路，两个小灯泡串联，如果有小灯泡断路，则电路无法接通，不能工作，两个灯泡都不亮．故A符合．
3. 关于粒子和宇宙，下列说法正确的是（ ）
A. 地球绕太阳运行，太阳是宇宙的中心
B. 分子由原子组成，原子由质子和中子组成
C. 两个表面光滑的铅块压紧后会粘在一起，因为分子间存在斥力
D. 水和酒精混合后总体积变小，因为分子间存在间隙
【答案】D
【解析】
【详解】A．地球等行星绕太阳转动，太阳是太阳系的中心，不是宇宙的中心，故A错误；
B．分子由原子组成，原子是由位于原子中央的原子核和核外电子组成，故B错误；
C．两个表面光滑的铅块紧压后会粘在一起，因为分子间存在引力，故C错误；
D．水和酒精均匀混合后总体积变小，因为分子间存在空隙，故D正确。
故选D。
4. 关于家庭电路，下列说法正确的是（ ）
A. 我国家庭电路的电压为36V
B. 用电器的金属外壳一定要接地
C. 电能表测量的是家用电器的总功率
D. 使用测电笔时，手不能接触笔尾的金属体
【答案】B
【解析】
【详解】A．我国家庭电路的电压为220V，故A错误；
B．用电器的金属外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，故B正确；
C．电能表是测量电路消耗电能（或测量电功）的仪表，故C错误。
D．使用测电笔辨别火线和零线时，手必须接触笔尾金属体，故D错误。
故选B。

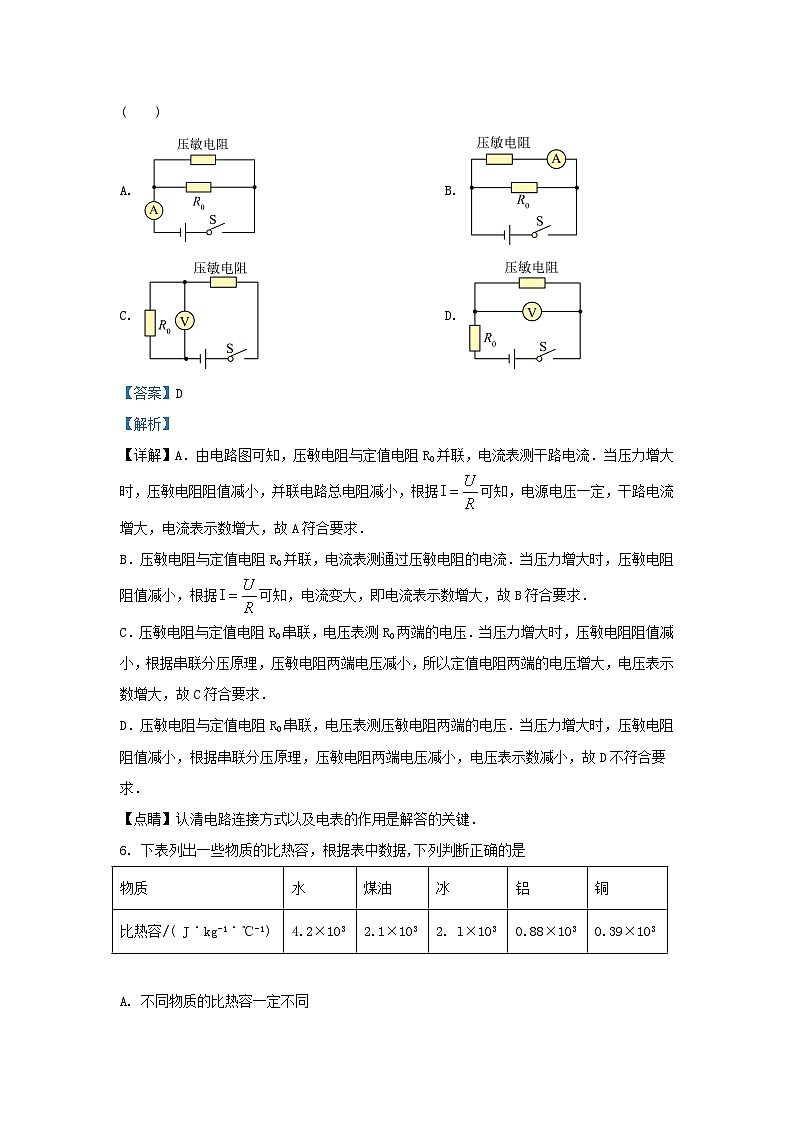

5. 压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时，电表示数增大．以下电路不符合要求的是( )
A. B.
C. D.
【答案】D
【解析】
【详解】A．由电路图可知，压敏电阻与定值电阻R0并联，电流表测干路电流．当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，根据可知，电源电压一定，干路电流增大，电流表示数增大，故A符合要求．
B．压敏电阻与定值电阻R0并联，电流表测通过压敏电阻的电流．当压力增大时，压敏电阻阻值减小，根据可知，电流变大，即电流表示数增大，故B符合要求．
C．压敏电阻与定值电阻R0串联，电压表测R0两端的电压．当压力增大时，压敏电阻阻值减小，根据串联分压原理，压敏电阻两端电压减小，所以定值电阻两端的电压增大，电压表示数增大，故C符合要求．
D．压敏电阻与定值电阻R0串联，电压表测压敏电阻两端的电压．当压力增大时，压敏电阻阻值减小，根据串联分压原理，压敏电阻两端电压减小，电压表示数减小，故D不符合要求．
【点睛】认清电路连接方式以及电表的作用是解答的关键．
6. 下表列出一些物质的比热容，根据表中数据,下列判断正确的是
A. 不同物质的比热容一定不同
B. 物质的物态发生变化，比热容不变
C. 质量相等的铝和铜升高相同的温度，铝吸收的热量更多
D. 质量相等的水和煤油吸收相同的热量，水升高的温度更多
【答案】C
【解析】
【详解】A. 由表格中的数据可知，冰和煤油的比热容是相同的，故错误；
B.比热容是物质的一种特性，决定于物质的种类和状态，不同的物质比热容一般不同，同种物质状态改变，比热容也发生改变，故错误；
C. 质量相等的铝和铜，升高相同的温度，根据吸热公式Q=cm△t知，铝比铜的比热容大，铝吸收的热量多，故正确；
D. 质量相等的水和煤油吸收相等的热量后，根据公式 知，煤油比水的比热容小，因此煤油升高的温度更多，故错误．
7. 甲、乙两个灯泡的铭牌分别是“PZ220﹣25”、“PZ220﹣100”，关于这两个灯泡的描述正确的是（ ）
A. 甲灯灯丝粗，电阻大
B. 甲灯的灯丝细，电阻大
C. 乙灯的灯丝细，电阻小
D. 乙灯的灯丝粗，电阻大
【答案】B
【解析】
【详解】根据R=可知，电压相同时，甲灯泡的额定功率小，电阻大；乙灯泡的额定功率大，电阻小；根据影响电阻大小的因素材料、长度、横截面积，且材料、长度相同时横截面积越大、电阻越小可知，乙灯泡比甲灯泡粗．
故选B．
8. 额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是
A. 甲、乙两灯的电阻均随电压增大而减小
B. 甲、乙两灯额定功率之比为4:1
C. 甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2
D. 甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:3
【答案】D
【解析】
【详解】A．由甲、乙曲线图可知，灯泡的电阻随电压的增大而增大．故A错误；
B．由于甲、乙两灯的额定电压均为6V，由图象可知：I甲额=0.6A，I乙额=0.3A，则 ，故B错误；
C、甲、乙两灯并联在2V电源两端时，由图象可知：I甲=0.3A，I乙=0.2A，根据 可知电阻之比是： ，故C错误；
D．把甲、乙两灯串联接在8V的电源上时，通过它们的电流相等，且电源的电压等于两灯泡两端的电压之和，由图象知道，当电路中的电流为0.3A，甲灯的实际电压为2V，乙灯的实际电压为6V时满足电源电压为8V，所以实际功率之比：P甲：P乙=U甲I：U乙I=2V：6V=1：3，故D正确．
二、填空题（10小题，每空1分，共20分）
9. 自然界中只有_________种电荷:在晴朗干燥的冬日,用塑料梳子梳干燥头发,头发会随着梳子“飘”起来,是因为摩擦让梳子和头发带上________ (选填“同种”或“异种”)电荷
【答案】 ①. 两 ②. 异种
【解析】
【详解】[1]自然界只存在两种电荷．一种正电荷，一种负电荷．
[2]用塑料梳子梳干燥头发，梳子和头发相互摩擦，梳子和头发带异种电荷，异种电荷相互吸引．
10. 一只标有“6V 3W”的小灯泡，接在电源电压为12V的电路中,为使其正常发光,应________(选填“串”或“并”)联一个电阻(小灯泡灯丝电阻不变）,该电阻通电20s产生的热量是________J
【答案】 ①. 串 ②. 60
【解析】
【详解】第一空．由题知，电源电压大于灯泡的额定电压，所以，为使该灯泡正常发光，应串联一个电阻分压；
第二空．由串联电路的电压特点可得，灯泡正常发光时串联电阻R两端电压：
UR=U-UL=12V-6V=6V
因串联电路中各处的电流相等，所以，由P=UI可得，电路中的电流：
由可得，串联电阻的阻值：
该电阻通电20s所产生的热量：
Q=I2Rt=（0.5A）2×12Ω×20s=60J．
11. 云南是爨氏文化的发源地，现存于云南某校的爨宝子碑被誉为“南碑瑰宝”，具有较高的书法艺术价值．被很多书法爱好者临摹，临摹时闻到淡淡的“墨香”是__________现象:寒冷的冬天临摹时，用热水袋捂手，是通过_______的方式改变手的内能
【答案】 ①. 扩散 ②. 热传递
【解析】
【详解】第一空．闻到淡淡的“墨香”是分子运动的结果，即扩散现象；
第二空．寒冷的冬天临摹时，用热水袋捂手，是通过热传递将内能从热水传递到手，即通过热传递的方式改变手的内能．
12. 某定值电阻两端加上9V的电压时，通过它的电流为0.9A，则其电阻值为_____Ω，当两端电压为0时，则它的电阻值为_____Ω。
【答案】 ①. 10 ②. 10
【解析】
【详解】[1]由可得，定值电阻的阻值为
[2]因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当两端电压为0时，定值电阻的阻值仍为10Ω不变。
13. 图示为电阻A和B的I-U图像．若将A.B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是 ______ ;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是 ________ V.
【答案】 ①. 1:2 ②. 2
【解析】
【详解】由图像可知，当UA=3V时，IA=0.6A，IB=0.3A由可得：；；若将A.B串联接入某电源两端，根据串联电路的特点，导体两端的电压与电阻成正比，所以；当将A、B两电阻并联后接在电源两端时，总电阻 ，电源电压．
14. 家用电灯的开关要接到____________（选填“零线”或“火线”）和灯泡之间．造成家庭电路中电流过大的原因是________________________（只填写一种即可）．
【答案】 ①. 火线 ②. 短路（或用电器的总功率过大）
【解析】
【详解】在家庭电路中，控制电灯的开关应该接在火线和灯泡之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，人接触灯泡时不会发生触电事故．家庭电路中短路或用电器总功率过大是造成电流过大的原因．
15. 某汽油机工作过程有吸气、压缩、做功和排气四个冲程．如图为_______冲程工作示意图，活塞向______运动，燃料混合物被压缩，在这个过程中机械能转化为_______．
【答案】 ①. 压缩 ②. 上 ③. 内能
【解析】
【详解】由图知，进气门、排气门均关闭，活塞有向上标志，所以该图为汽油机的压缩冲程工作示意图，压缩冲程对应活塞是向上运动的，此时燃料混合物被压缩，燃料混合物的温度升高，内能增加，活塞的机械能转化为燃料混合物的内能．
16. 2019年6月5日，我国首次用固体燃料运载火箭把“文昌物联一号”卫星成功送上太空．火箭发射时要选用热值______的固体燃料（选填“大”或“小”），燃料的质量减少，热值____（选填“变小”或“不变”）
【答案】 ① 大 ②. 不变
【解析】
【详解】火箭发射时要选用热值大的固体燃料，因为完全燃料质量相同的不同物质，热值大的燃料放出的热量多；
热值是燃料的一种特性，只与燃料的种类有关，与其质量、是否燃烧和燃烧是否充分无关，所以在燃料的质量减少时热值不变．
17. 家庭电路中电灯、电视、电饭煲的连接方式是_____（选填“串联”或“并联”）；其中电饭煲是利用电流的_____的原理来制造的。
【答案】 ①. 并联 ②. 热效应
【解析】
【详解】[1]家庭电路中电灯、电视、电饭煲工作互不影响，彼此可以独立工作，因此连接方式是并联。
[2]电饭煲工作是将电能转化为内能，所以是利用电流的热效应的原理来制造的。
18. 一款5G手机的折叠屏由柔性发光二极管制成，其中制成发光二极管的材料是_______；我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0。此现象中石墨烯是______（均选填“绝缘体”、“导体”、“半导体”或“超导体”）。
【答案】 ①. 半导体 ②. 超导体
【解析】
【详解】[1]二极管是由硅和锗等材料制作成，而硅和锗是半导体材料，所以发光二极管是用半导体材料制成的。
[2]当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，这种现象叫做超导现象，现象中石墨烯是超导体。
三、实验、探究题（4小题，共31分）
19. 如图电能表的示数为 ___ 度；在某段时间内转盘转过1000转，表示此段时间内用了 ____ 度电．
【答案】 ①. 1931.6 ②. 0.4
【解析】
【详解】[1]电能表是测量电路一段时间内消耗的电能的仪表，上面有五个数字窗口，最后一位是小数位，单位是kW•h．从电能表上可以看出电能表的示数为1931.6kW•h；
[2]由“2500r/kW•h”可知每消耗1kW•h的电能，电能表转2500转，电能表转了1000转，消耗电能：
W=1000×kW•h=0.4kW•h=0.4度．
20. 如图所示电压表的示数是_____V。
【答案】11.5
【解析】
【详解】电压表的使用的量程是0~15V，每一个大格代表5V，每一个小格代表0.5V，所以示数是11.5V。
21. 某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制．请在图中按要求正确完成电路连接．
（ ）
【答案】
【解析】
【分析】同时闭合工作，为串联
【详解】由题意分析可得，当有人且在白天时电动扶梯才会工作，故开关应串联，且应满足安全用电，开关接火线，如图
22. 小红用如图所示的电路来探究串联电路的电流特点，用一个电流表分别接在a、b、c三处去测量电流。
(1)在拆接电路时，开关必须______。
(2)实验中最好选择规格______（选填“相同”或“不相同）的小灯泡。
(3)他先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针来回摆动。故障的原因可能是______。
A．某段导线断开
B．某接线柱处接触不良
C．某灯泡被短路
D．电流表被烧坏
(4)他排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为______A。
(5)他测量了a、b、c三处的电流，随后又进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异，下列分析正确的是______。
A．可能是因为测量误差
B．是因为没有对电流表调零
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中电流越来越小
(6)小红进行多次实验的主要目的是______。
①减小实验误差②寻找普遍规律
【答案】 ①. 断开 ②. 不相同 ③. B ④. 0.22 ⑤. A ⑥. ②
【解析】
【详解】(1)[1]为了保护电路，在拆接电路时，开关必须断开。
(2)[2]为得出普遍性的结论，实验中最好选择规格不相同的小灯泡。
(3)[3]A．两灯串联，若某段导线断开，则电路断路，两灯都不发光，电流表示数为0，不符合题意；
B．若某接线柱处接触不良，则电路时通时断，两灯的亮度不稳定，电流表的指针来回摆动，符合题意；
C．若某灯泡被短路，这个灯不发光，另一个灯发光，电流表有示数，不符合题意；
D．若电流表被烧坏，则电路断路，两灯都不发光，电流表示数为0，不符合题意；
故选B。
(4)[4]电流表的指针指示位置如图乙所示，电流表选用小量程，分度值为0.02A，则所测的电流值为0.22A。
(5)[5]A．测量过程中总是存在误差，误差会使三处的测量值有差异，故A正确；
B．若是因为没有对电流表调零造成的，则电流总是偏大或偏小，故B错误；
CD．串联电路各处的电流相等，故CD错误。
故选A。
(6)[6]本次实验，小红进行多次实验的主要目的是寻找普遍规律，选②。
23. 爱动脑筋的小明在探究焦耳定律时，设计了如图所示的实验，只连接一次电路就完成了实验探究。他的方法是：用电阻丝给烧瓶中的煤油（煤油质量相同）加热，然后观察煤油在插入密封烧瓶中的玻璃管中上升的高度，就可以对比电阻丝放热的多少。请你仔细观察小明设计的实验电路，并应用所学知识分析回答下列问题
（1）探究电热的多少与电流的关系，应该对比_____两个烧瓶中的煤油柱上升的高度，这两个烧瓶中电阻丝的阻值应该_____。
（2）探究电热的多少与电阻的关系，应该对比_____两个烧瓶中的煤油柱上升的高度，这两个烧瓶中电阻丝的阻值应该_____。
（3）若小明选择甲、乙两烧瓶中的电阻丝做实验，且甲烧瓶中电阻丝的阻值大于乙烧瓶中电阻丝的阻值，则通电一定时间后，观察到的现象是_____烧瓶中温度计示数的变化较大（选填“甲”或“乙”），由此可得结论_____。
（4）在此实验中运用了_____的物理研究方法。
【答案】 ①. 甲丙或乙丙 ②. 相等 ③. 甲乙 ④. 不相等 ⑤. 甲 ⑥. 在电流和通电时间相同时，电阻越大，产生的热量越多 ⑦. 控制变量法和转换法
【解析】
【详解】（1）[1][2]该实验用到了控制变量法，为了探究电热的多少与电流的关系，应控制两电阻丝的电阻和通电时间相等，而电流不相等，而电阻丝甲和乙串联，通过它们的电流相等，所以应选取甲丙（或乙丙），并保证两电阻丝的电阻相等。
（2）[3][4]探究电热的多少与电阻的关系，应控制两电阻丝的电流和通电时间相等，而电阻不相等，从图中可知，甲和乙两根电阻丝串联，因此通过它们的电流和时间相等，则应选取甲乙，并保证两电阻丝的电阻不相等。
（3）[5][6]若小明选择甲、乙两烧瓶中的电阻丝做实验，电流和通电时间相同，甲烧瓶中电阻丝的阻值大于乙烧瓶中电阻丝的阻值，则通电一定时间后，电阻大的产生的热量多，则甲烧瓶中温度计示数的变化较大；由此可得结论：在电流和通电时间相同时，电阻越大，产生的热量越多。
（4）[7]该题利用了转换法，把电热的多少通过温度计示数的变化量反映出来，为了探究电热的多少与电流或电阻的关系，采用了控制变量法。
24. 在测定小灯泡电功率的实验中，小杨同学选用的器材有：额定电压为2.5V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等。
（1）请根据图甲中电路图用笔画线代替导线将图乙中的实物电路连接完整（要求：向右移动滑片时，电路中的电流变小，且导线不能交叉）；______
（2）闭合开关前，滑动变阻器的滑片P应调到最_____阻值处；
（3）正确连接电路后，闭合开关S，发现电压表有示数且接近电源电压，电流表有示数，则故障可能是_____；
（4）故障排除后，移动滑片至某处，读出电压表示数为U1，再读出电流表的示数I1，由此算出此时灯泡的电功率P1=_____（用字母表示）；
（5）小杨同学继续移动滑片P，将两电表对应的示数记录到下表中：则灯泡的额定功率为_____W，他分析表中数据，发现灯泡的电阻也在变化，主要原因是_____；
（6）实验过程中，移动滑动变阻器的滑片P的同时，眼睛应注视_____（选填序号）；
A．电压表示数
B．电流表示数
C．滑动变阻器滑片
（7）用以上所示实验电路还可以完成的实验有_____。
【答案】 ①. ②. 大 ③. 滑动变阻器短路 ④. U1I1 ⑤. 0.6 ⑥. 灯丝电阻随温度的升高而增大 ⑦. A ⑧. 测小灯泡的电阻
【解析】
【详解】（1）[1]测小灯泡电功率实验中，滑动变阻器应“一上一下”串联接入电路中，由题知，向右移动滑片P时电流变小，所以滑动变阻器接入的阻值应变大，由图乙知应将其左下接线柱接入电路，如下图所示：
（2）[2]为了保护电路，连接电路时，将变阻器的滑片P应调到最大阻值处。
（3）[3]正确连接电路后，闭合开关，电流表有示数，说明电路是通路，但电压表有示数，且接近电源电压，表明电压表测量的是电源电压，所以滑动变阻器两端的电压为0，即滑动变阻器短路。
（4）[4]电压表示数为U1，电流表的示数I1，所以此时灯泡的电功率P1=U1I1。
（5）[5]灯泡电压等于2.5V时正常发光，由表格数据可知此时通过灯泡的电流为0.24A，所以灯泡的额定功率
P=UI=2.5V×0.24A=0.6W
[6]由表中数据知，灯泡两端电压越大时，通过它的电流也越大，其实际功率越大，温度越高，但电压变化比电流变化大，所以灯泡电阻增大，即灯丝电阻随温度的升高而增大。
（6）[7]实验过程中，移动变阻器滑片P的同时，眼睛应注视电压表，直到电压表的示数等于额定电压，读出此时电流表的示数。
（7）[8]因电路可测出灯的电压和通过灯的电流，所以根据欧姆定律可求出小灯泡的电阻，即能完成测小灯泡的电阻实验。
四、综合题（3个小题，共25分）要求：（1）语言表述要简练、准确；（2）写出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似，均保留两位小数．
25. 如图，R1=60Ω，当S1闭合，S2、S3断开时，电流表示数为1A；S3闭合，S1、S2断开时，电流表示数为0.2A，求：
（1）电源电压；
（2）电阻R2的阻值；
（3）当S3闭合，S1、S2断开时，通电10s电流通过R1产生的热量；
（4）当S1、S2闭合，S3断开时，电路的总功率。
【答案】（1）60V；（2）240Ω；（3）24J；（4）75W
【解析】
【详解】解：（1）当S1闭合，S2、S3断开时，电路为R1的简单电路，电流表测电路中的电流，由可得，电源的电压
U=I1R1=1A×60Ω=60V
（2）当S3闭合，S1、S2断开时，R1与R2串联，电流表测电路中电流，此时电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以电阻R2的阻值
R2=R-R1=300Ω-60Ω=240Ω
（3）当S3闭合，S1、S2断开时，通电10s电流通过R1产生的热量
Q1=I2R1t=(0.2A)2×60Ω×10s=24J
（4）当S1、S2闭合，S3断开时，R1与R2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，所以，电路的总功率
答：（1）电源电压为60V；
（2）电阻R2的阻值为240Ω；
（3）当S3闭合，S1、S2断开时，通电10s电流通过R1产生的热量为24J；
（4）当S1、S2闭合，S3断开时，电路的总功率为75W。
26. 利用小火炉将2kg、10℃的水加热到90℃需要燃烧焦炭120g（水的比热容为4.2×103J/（kg·℃），焦炭的热值为3×107J/kg）。问：
（1）水吸收的热量是多少？
（2）120g焦炭完全燃烧释放出的热量是多少？
（3）小火炉的热效率是多少？
（4）就小火炉的使用，谈谈你的看法（写出一点即可）
【答案】（1）6.72×105J；（2）3.6×106J；（3）18.7%；（4）小火炉的热效率太低，能源利用率低
【解析】
【详解】解：（1）水吸收的热量
（2）120g焦炭完全燃烧放出的热量
Q放=m′q=0.12kg×3×107J/kg＝3.6×106J
（3）小火炉的热效率
（4）小火炉的热效率只有18.7%，小火炉的热效率太低，能源利用率低。
答：（1）水吸收的热量是6.72×105J；
（2）120g焦炭完全燃烧放出的热量是3.6×106J；
（3）小火炉的热效率是18.7%；
（4）小火炉的热效率太低，能源利用率低。
27. 小明家电热水器的简化电路图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部，当水温低于时自动闭合，达到时自动断开；R1和R2均为用来加热且阻值不变的电热丝。使用时，手动闭合开关S1，电热水器开始工作。电热水器部分参数如表所示。
（1）电热丝R1的阻值是多少？
（2）加热时流过电热丝R2的电流是多少？
（3）当实际电压为200V时，电热器的实际保温功率是多少？
【答案】（1）220Ω；（2）3.45A；（3）181.8W
【解析】
【详解】解：（1）当只有S1闭合时，R1单独工作，电热水器处于保温状态；由可得
（2）当两开关都处于闭合状态时，两电阻并联，电热水器处于加热状态，R2的功率为
P2＝P总P1＝P加热P保温＝980W220W＝760W
由P＝UI可得，电热丝R2的电流为
（3）电热器的实际保温功率为
答：（1）电热丝R1的阻值是220Ω；
（2）加热时流过电热丝R2的电流是3.45A；
（3）电热器的实际保温功率为181.8W。物质
水
煤油
冰
铝
铜
比热容/( J˙kg-1˙℃-1)
4.2×103
2.1×103
2. l×103
0.88×103
0.39×103
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
实验序号
1
2
3
4
5
电压表示数/V
U1
1.0
1.5
2.0
2.5
电流表示数/A
I1
0.14
0.18
0.20
0.24
额定电压
220V
频率
50Hz
保温功率
220W
加热功率
980W
水箱容量
50L
设定温度
