中考物理一轮复习（全国通用）专题16欧姆定律试题含解析答案

这是一份中考物理一轮复习（全国通用）专题16欧姆定律试题含解析答案，共26页。试卷主要包含了单选题，多选题，实验题，填空题等内容，欢迎下载使用。


一、单选题

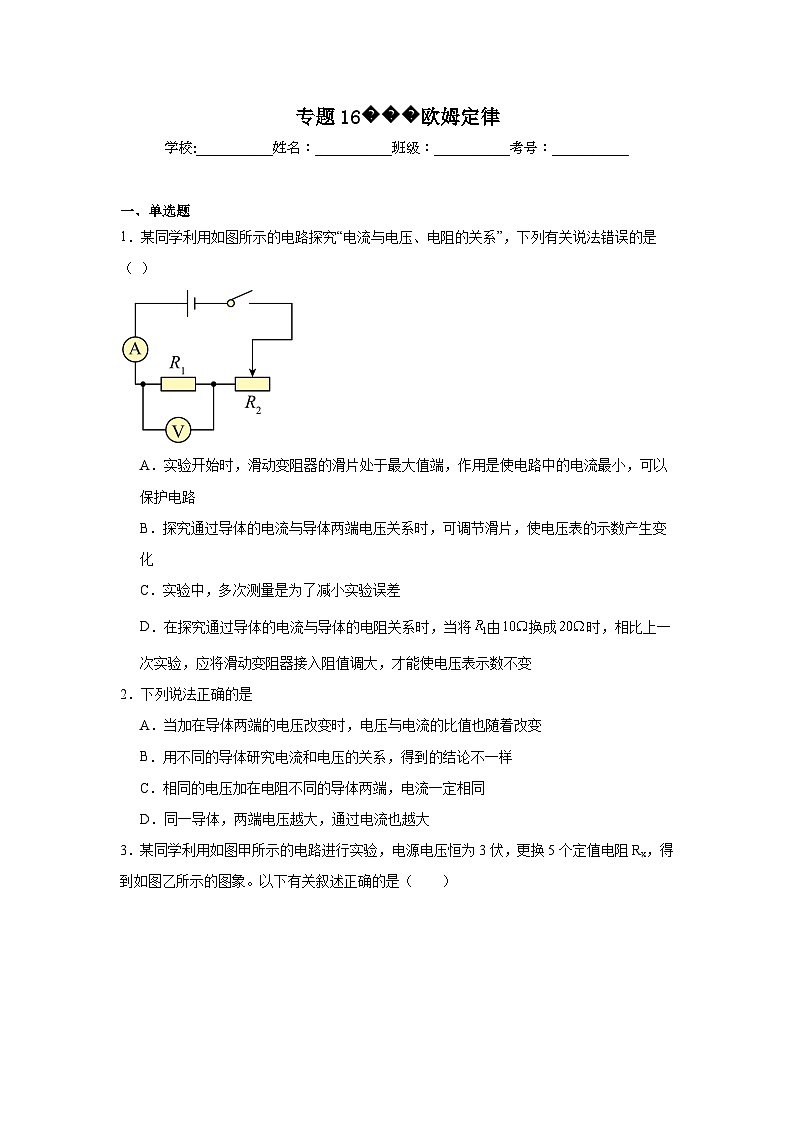

1．某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（ ）
A．实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路
B．探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化
C．实验中，多次测量是为了减小实验误差
D．在探究通过导体的电流与导体的电阻关系时，当将由换成时，相比上一次实验，应将滑动变阻器接入阻值调大，才能使电压表示数不变
2．下列说法正确的是
A．当加在导体两端的电压改变时，电压与电流的比值也随着改变
B．用不同的导体研究电流和电压的关系，得到的结论不一样
C．相同的电压加在电阻不同的导体两端，电流一定相同
D．同一导体，两端电压越大，通过电流也越大

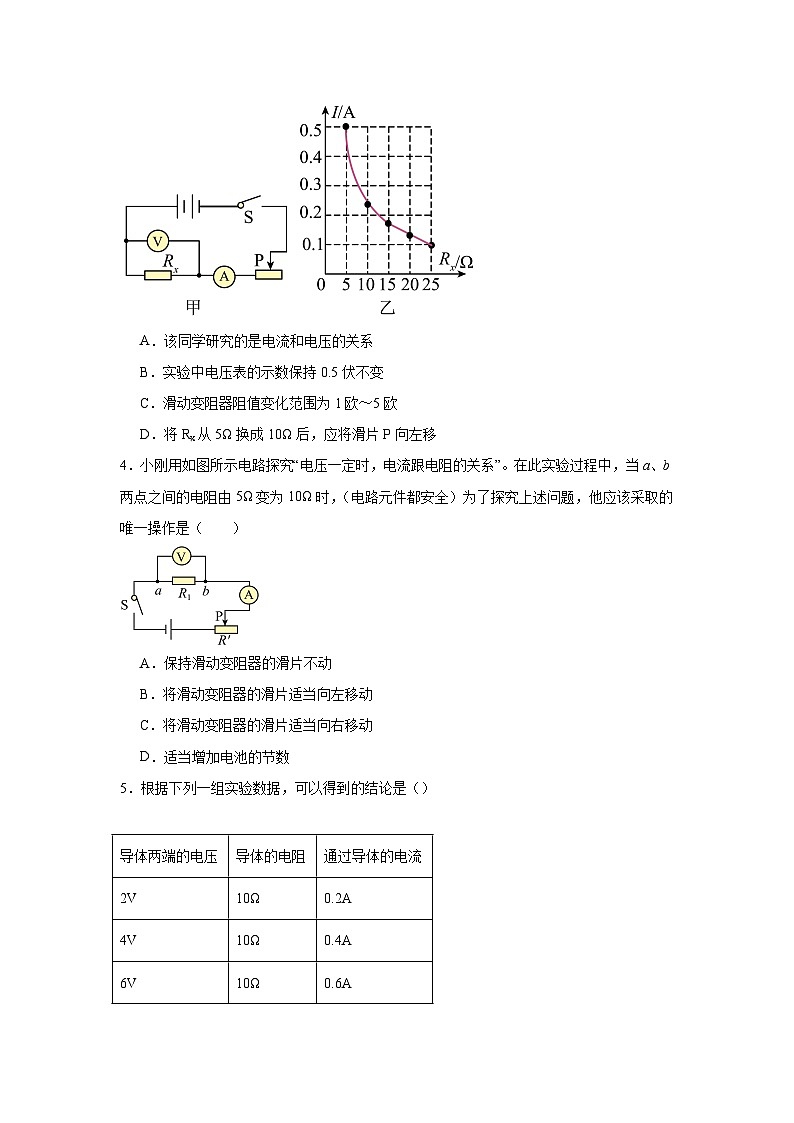

3．某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5伏不变
C．滑动变阻器阻值变化范围为1欧～5欧
D．将Rx从5Ω换成10Ω后，应将滑片P向左移
4．小刚用如图所示电路探究“电压一定时，电流跟电阻的关系”。在此实验过程中，当a、b两点之间的电阻由5Ω变为10Ω时，（电路元件都安全）为了探究上述问题，他应该采取的唯一操作是（ ）
A．保持滑动变阻器的滑片不动
B．将滑动变阻器的滑片适当向左移动
C．将滑动变阻器的滑片适当向右移动
D．适当增加电池的节数
5．根据下列一组实验数据，可以得到的结论是（）

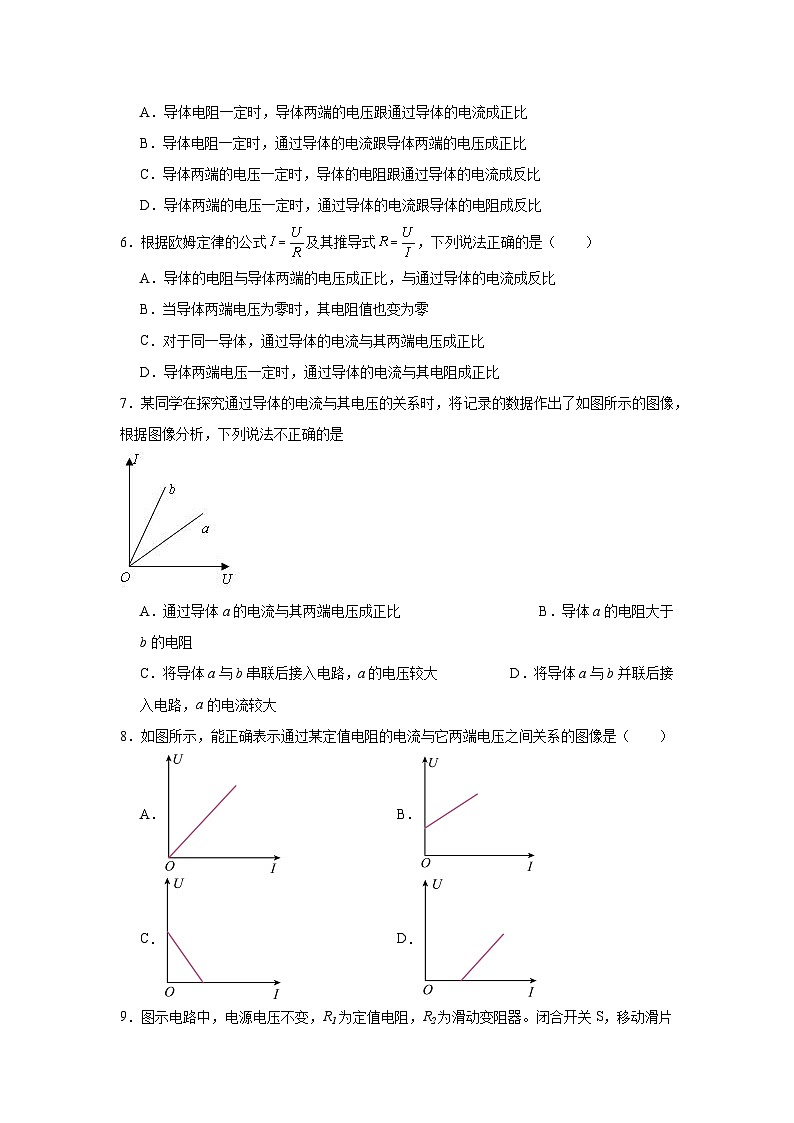

A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比
B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比
C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比
6．根据欧姆定律的公式及其推导式，下列说法正确的是（ ）
A．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
B．当导体两端电压为零时，其电阻值也变为零
C．对于同一导体，通过导体的电流与其两端电压成正比
D．导体两端电压一定时，通过导体的电流与其电阻成正比
7．某同学在探究通过导体的电流与其电压的关系时，将记录的数据作出了如图所示的图像，根据图像分析，下列说法不正确的是
A．通过导体a的电流与其两端电压成正比 B．导体a的电阻大于b的电阻
C．将导体a与b串联后接入电路，a的电压较大 D．将导体a与b并联后接入电路，a的电流较大
8．如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图像是（ ）
A．B．
C．D．
9．图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图像正确的是（ ）
A．B．
C．D．
10．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻．在实验中不拆改电路的情况下，能够测量出未知电阻Rx阻值的电路是
A．只有①B．只有②③C．只有①②③D．①②③④都可以
11．测量小灯泡发光电阻时，同学们发现在已知小灯泡额定电流（I额=0.5A）或额定电压（U额=2.5V）情况下，只用一只电表及已有其他器材（忽略定值电阻Rx的实验误差），也能测量小灯泡正常发光时的电阻。下列电路设计最合理的一项是（ ）
A．B．
C．D．
12．如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（ ）
A．电流表A1示数不变、电流表A2示数变小
B．电流表A1示数变大、电压表V示数不变
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
13．如图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则
A．选用电压表接在、之间B．选用电压表接在、之间
C．选用电流表接在、之间D．选用电流表接在、之间
14．如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号 ）。电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（ ）
A．电流表示数变小
B．电流表示数不变
C．电压表示数变小
D．电压表示数变大
二、多选题
15．如图所示电路中，电源电压保持不变。当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（ ）
A．电压表V1示数不变
B．电压表V2示数变大
C．电流表A的示数变大
D．电压表V2与电流表A的示数之比变小
16．如图是烟雾报警器的原理图，其中报警器部分电阻非常大，电源电压保持不变，为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当报警器两端的电压达到一定数值时，报警器开始报警。若想使报警器在烟雾较淡时就触发报警，以下措施正确的是（ ）
A．增加激光强度B．减小的阻值
C．增大电源电压D．提高报警器的触发电压
17．图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图象。下列说法中正确的是（ ）
A．图线a是电流表A的示数随电压表V1的示数变化关系图象
B．当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置
C．电源电压是6V
D．定值电阻阻值是10Ω
三、实验题
18．探究电流与电压的关系
【提出问题】电流与电压有怎样的关系呢？
【猜想与假设】依据电压是形成电流的原因，猜想：通过导体的电流随着导体两端的电压增大而 ；
【设计实验】如图所示，是该实验的电路图。请判断虚线框内的电表，它们的符号分别是：甲 乙 ；
【进行实验】按电路图连接电路，闭合开关，电流表针位置如图所示，此时电流表的示数为 A。保持电阻R＝5Ω不变，移动滑片，测得的几组数据如下表所示；
【分析与论证】请在下图的坐标轴上制定标度：把上表中的实验数据在坐标系中描点，并绘出图像 ；
【结论】在电阻一定的情况下，通过导体的电流与导体两端的电压成 。
19．某学习小组计划探究电流与电阻的关系。可供使用的实验器材有：电源（电压恒为6V）、电流表、电压表、滑动变阻器、开关各一个，阻值分别为5Ω、15Ω、25Ω的定值电阻各一个、导线若干。
（1）连接电路时开关应该 （选填“断开”或“闭合”）。
（2）如图甲所示的实物电路中存在错误，小兰发现只需要改接一根导线就可以了，请在那一根错误的导线上画“×”，再画线把它改到正确的位置上 。（导线不允许交叉）
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R的变化图像，由图像可知电阻R两端的电压为 V，为保证分别使用三个定值电阻均能顺利完成实验，滑动变阻器的最大阻值至少是 Ω。
20．为了测一未知电阻Rx的阻值，小明连接了如图甲所示的电路。电源电压恒为6V，滑动变阻器标有“40Ω 1A”。
（1）图甲中有一根导线未连接，请用笔画线代替导线将电路连接完整；
（2）正确连接电路后，闭合开关，调节滑动变阻器滑片P，当电流表的示数为0.5A时，电压表的示数如图乙所示，则测出的定值电阻Rx的阻值为 Ω；
（3）小明继续移动滑片P，进行了多次测量，目的是 （填序号）；
①计算电阻的平均值从而减小实验误差 ②避免实验出现偶然性和片面性的结果
（4）实验结束后，小明用四个定值电阻（5Ω，10Ω，20Ω，40Ω）分别替换Rx，利用图甲电路继续探究“电流与电阻的关系”。图丙所示是小明根据实验所测数据画出的电流随电阻变化的图像，分析图像可知：
①实验过程定值电阻两端电压控制在 V不变；
②四次实验中将滑动变阻器接入电路的最大阻值是 Ω。
21．某同学设计了如图所示的电路测量未知电阻RX的阻值。已知R0为定值电阻，R为滑动变阻器。
（1）开关S闭合前，应将滑动变阻器的滑片P置于 端（填“a”或“b”），目的是 。
（2）闭合开关S，调节滑动变阻器，得到电压表V1的示数为U1，电压表V2的示数为U2，则被测的阻值Rx= 。
（3）该同学测量一次后，就计算出了该电阻的阻值，你认为该实验结论的得出 （选填“妥当”或“不妥当”），理由是 。
22．在“测量小灯泡电阻”的实验中，现有器材：额定电压为2.5V的小灯泡（电阻约为10Ω）、6V的电源、电流表、电压表、开关、滑动变阻器各1个、导线若干。
（1）请用笔画线代替导线，将如图甲所示的实物电路连接完整（导线不得交叉）；( )
（2）正确连接好电路，闭合开关前，滑动变阻器的滑片P应置于 （选填“A”或“B”）端；
（3）正确连接完电路，闭合开关后，发现无论怎样移动滑片P，小灯泡都不亮，电流表几乎无示数，但电压表示数明显。仔细检查，确认连接无误。那么出现的电路故障有可能是下列各种情况中的 （选填代号）
A．电流表内部发生开路
B．灯泡的灯丝断了
C．灯座的内部出现短路
D．滑动变阻器电阻线断了
（4）排出故障后，闭合开关，调节滑动变阻器的滑片，当小灯泡正常发光时，电流表表盘如图乙所示，则此时小灯泡的电阻为 Ω；（若除不尽，请保留一位小数）
（5）如果把本实验中的小灯泡换成一个定值电阻，利用这些实验器材就可以“探究电流与 的关系”。
23．在探究“小灯泡灯丝的电阻与温度的关系”的实验中，电源电压4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）小叶同学闭合开关，移动滑片P到某一点时，从电压表获得了第一个示数（如图乙所示）为 V，若继续探究，他应将图甲中滑片P向 （选填“A”或“B”）端移动。
（2）多次移动滑动变阻器的滑片，并将测量数据填写到表格当中，然后绘制成图丙所示的I﹣U图像，根据图像信息，可以得出：灯丝的电阻随温度的升高而 （选填“增大”、“不变”或“减小”）。
（3）小亮还想知道小灯泡正常发光时的电阻是多少，尽管他发现表格中没有收集相应的数据，但还是找到了办法并计算了出来，他得到的阻值是 Ω。
四、填空题
24．如图甲所示电路，电源电压不变，小灯泡L正常工作时的电压为2.5V，R为滑动变阻器。闭合开关，滑片P在某两点间移动的过程中，电流表A与电压表V的示数变化关系如图乙所示。当电流表示数为0.2A时，两电压表的示数相等，则电源电压为 V，小灯泡正常工作时的电流为 A，此时滑动变阻器接入电路的阻值为 。
25．测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后，电路可测量的最高温度为 ℃，温度表的10℃应标在电压表 处，若增大U，电路可测量的最高温度将 若U增大3V，R增大40Ω，电路可测量的最高温度为 ℃。
26．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端移到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压U为 V，定值电阻R0的阻值是 Ω，滑动变阻器的最大阻值是 Ω。
导体两端的电压
导体的电阻
通过导体的电流
2V
10Ω
0.2A
4V
10Ω
0.4A
6V
10Ω
0.6A
实验序号
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
实验序号
电压U（V）
电流I（A）
1
2.9
0.22
2
2.0
0.18
3
1.0
0.12
参考答案：
1．C
【详解】A．为保护电路，连接电路时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，故A正确，不符合题意；
B．探究通过导体的电流与导体两端电压关系时，在电阻不变时，调节滑片，使电压表的示数产生变化，故B正确，不符合题意；
C．实验中，为避免实验的偶然性，要多次测量得出具有普遍性的结论，故C错误，符合题意；
D．在探究电流与电阻关系时，根据控制变量法，要控制导体的电压不变，所以当电阻从10Ω换成20Ω时，电阻变大，分压变大，应向右调整滑片，增大滑动变阻器分得的电压，使电压表示数不变，故D正确，不符合题意。
故选C。
2．D
【详解】在研究电流与电压的实验中，对同一导体，改变加在两端的电压，发现通过的电流也随之改变，但电压与电流的比值不变，换其他导体，也能得出同样结论。
故选D。
【点睛】导体的电阻取决于导体的长度、横截面积和材料，而与加不加电压、有无电流无关，但可以通过电压和相应电流的比值求出导体的电阻。
3．C
【详解】A．研究电流和电压的关系时，要控制电阻不变，由图乙知，电阻是变化的，故A错误；
B．由题意和图象可知，该同学研究的是电流和电阻的关系，实验中要控制Rx两端的电压不变（即电压表示数不变）；由图乙知，电流与电阻之积（即Rx两端的电压）
即电压表保持2.5伏不变，故B错误；
C．由图乙知，电流最大为0.5A时，对应的电阻为5Ω，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻
由图乙知，电流最小为0.1A时，对应的电阻为25Ω，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻
所以，滑动变阻器阻值变化范围为，故C正确；
D．根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大（电压表示数大于2.5V）；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，使电压表的示数减小为2.5V，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，故D错误。
故选C。
4．C
【详解】实验中，当把5Ω的电阻换成10Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，因此应把滑动变阻器滑片适当向右移动。故C符合题意，ABD不符合题意。
故选C。
5．B
【分析】应用控制变量法，分析实验数据中相同的量和不同的量，得出电流和电压的关系．
【详解】观察表格中数据，导体的电阻保持10Ω不变，导体两端的电压增大为原来的几倍，电流也增大为原来的几倍，则可得导体电阻一定时，通过导体的电流跟导体两端的电压成正比，故ACD错误，B正确．
故选B．
【点睛】本题考查电流、电压和电阻的关系，在探究电流与电压、电阻关系的实验中，由于两个因素都会对电流产生影响，我们采用控制变量法来进行研究，即研究电流与电压关系时要控制电阻一定，研究电流与电阻关系时要控制电压一定．
6．C
【详解】AB.电阻是导体本身的一种属性，与导体的材料、横截面积、长度、温度有关；与导体两端的电压、电流无关，故AB错误；
CD.根据欧姆定律的内容可知：电阻一定时，通过导体的电流与其两端电压成正比；导体两端电压一定时，通过导体的电流与其电阻成反比，故C正确，D错误。
故选C。
7．D
【分析】在电阻一定时，导体中的电流跟导体的电压成正比；根据电流和电阻的关系得到导体a和导体b的电阻大小关系；将导体a与b串联后接入电路，根据串联电路电流的规律和图像得到a和b电压大小关系；将导体a与b并联后接入电路，根据并联电路电压的规律和图像得到a和b的电流大小关系．
【详解】A．在电阻a一定时，通过导体a的电流跟导体a两端的电压成正比，故A正确，不符合题意；
B．如图：
从图中找到a和b的电压相同时，通过a的电流小于通过b的电流，即Ia＜Ib，根据导体两端的电压一定时，导体中的电流跟导体的电阻成反比得到导体a的电阻大于b的电阻，即Ra＞Rb，故B正确，不符合题意；
C．如图：
将导体a与b串联后接入电路，串联电路中电流处处相等，从图像可知Ua＞Ub，故C正确，不符合题意；
D．如图：
将导体a与b并联后接入电路，并联电路各支路两端的电压相等，从图像可知Ia＜Ib，故D错误，符合题意。
故选D。
【点睛】本题考查欧姆定律的应用，需要知道电流、电压和电阻的关系，知道串联电路电流的规律和并联电路电压的规律．
8．A
【详解】定值电阻的阻值不变，由欧姆定律可知，电阻一定时，通过导体的电流与其两端的电压成正比，其I﹣U图像是一条过原点的倾斜直线。故A符合题意，BCD不符合题意。
故选A。
9．A
【详解】由图知，滑动变阻器与R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；设定值电阻的阻值为R，电源电压为U总，滑动变阻器两端的电压为U滑，则
R为定值，当U滑为零时，电流最大，滑动变阻器两端的电压随电流的增大而减小；则U与I的关系是一次函数，一次函数图像为直线，综上所述，故A正确，BCD错误。
故选A。
10．C
【详解】由图知，
①．只闭合S1时，电路是只有R0的基本电路，电流表测量通过R0的电流I0；再闭合S2，两只电阻并联，电流表测量干路电流I，根据电源电压不变列式I0R0＝（I﹣I0）Rx可求出Rx的阻值，故能测出Rx阻值；
②．只闭合S2时，两电阻串联，电流表测电路中电流I1；两开关都闭合时只有R0接入电路中，电流表测此时电路中电流I0，根据电源电压不变列式I1（R0+Rx）＝I 0R 0可求出Rx的阻值，故能测出Rx阻值；
③．闭合开关S、S2，两只电阻串联，电压表测量电源电压为U；闭合S，断开S2，闭合S1，电压表测量电阻R0两端电压U0，根据电路电流相等列式＝可求出Rx的阻值，故能测出Rx阻值；
④．闭合开关S，S1接1，两只电阻串联，电压表测量R0两端电压为U0；S1接2，电压表反接，不能测量Rx两端电压Ux，仅有一个电压值，不能测出Rx阻值．
故C符合题意．
11．C
【详解】A．闭合开关S、S2，调节滑动变阻器的滑片使电流表的示数为灯泡的额定电流，再闭合开关S1，电阻Rx与灯泡并联，电阻Rx与灯泡两端的电压相等，但不能得到电阻Rx的电压值，不能得到灯泡正常发光时的电阻，故A不符合题意；
B．闭合开关S1，滑动变阻器的滑片使电流表的示数为灯泡的额定电流，再闭合开关S2，电阻Rx与灯泡并联，电阻Rx与灯泡两端的电压相等，但不能得到电阻Rx的电压值，不能得到灯泡正常发光时的电阻，故B不符合题意；
C．只闭合S1，移动变阻器的滑片，使电压表示数为2.5V，则灯正常发光；保持滑片位置不动，闭合S2，断开S1，记下电压表的示数U1，此时电压表测Rx与灯的总电压，因电路的连接没有改变，各电阻的大小和电压没有改变，灯仍正常发光，由串联电路电压的规律，Rx的电压
Ux=U1-2.5V
通过Rx的电流，即灯的额定电流
灯泡正常发光时的电阻
故C符合题意；
D．闭合S、S1，电压表测定值电阻的电压；当闭合S、S2时，电压表测灯与定值电阻的电压，无法确定灯是否正常发光，故D不符合题意。
故选C。
12．D
【详解】如图，小灯泡与滑动变阻器并联，电流表A1测量通过小灯泡的电流，电流表A2测量干路电流；在滑动变阻器的滑片向左移动的过程中，小灯泡所在的支路两端的电压为电源电压保持不变（并联电路各支路两端的电压均等于电源电压），故通过小灯泡的电流不变，即电流表A1的示数不变；滑动变阻器所在的支路电阻变小，电流变大，故干路的电流变大（并联电路中干路电流等于各支路电流之和），即电流表A2的示数变大；电压表V测量电源电压保持不变。
故选D。
13．A
【详解】由图示知，若在或间连接电流表，则电路中的电阻或气敏元件Q会被短路，所以仪表应选用电压表。由题意可知，当煤气浓度升高时，气敏元件Q的阻值减小，电路的总电阻变小，由可知，电路中的电流增大，电阻两端的电压变大，因串联电路中总电压等于各分电压之和，所以，气敏电阻Q两端的电压减小，按要求，仪表的示数增大，说明电压表接在、间，故A正确，符合题意，BCD不正确，不符合题意。
故选A。
14．D
【详解】已知R2为热敏电阻，其阻值随温度升高而减小。由图可知定值电阻R1、热敏电阻R2串联，电流表测电路电流，电压表测定值电阻R1两端电压，闭合开关S，当所测物体温度升高时，热敏电阻R2阻值减小，则通过电路电流增大，即电流表示数变大；定值电阻R1阻值不变，通过电流增大，根据U=IR可知，两端电压增大，即电压表示数变大。故ABC错误，D正确。
故选D。
15．CD
【详解】由电路图可知，两电阻串联，电压表V1测R2两端的电压，V2测电源的电压，电流表测电路中的电流；因电源的电压不变，所以电压表V2的示数不变；当滑片P向左移动时，滑动变阻器接入电路的电阻变小，电路的总电阻变小；根据欧姆定律可知，电路中的电流变大，即电流表的示数变大；根据可知，R1两端的电压变大；根据串联电路的总电压等于各分电压之和可知，滑动变阻器两端的电压减小，即压表V1的示数变小，电压表V2示数不变，电流表示数变大，则电压表V2与电流表A的示数之比变小，故AB错误，CD正确。
故选CD。
16．BC
【详解】由图得，光敏电阻R与报警器并联后，再与定值电阻R0串联，电流表测量电阻R的电流。依题意得，电源电压保持不变，光敏电阻R的阻值随光照强度的减弱而增大，当报警器两端的电压达到一定数值时，报警器开始报警。若想使报警器在烟雾较淡时就触发报警，则应在烟雾较淡时，使光敏电阻R的电压增大到一定值。
A．增加激光强度，光敏电阻R变小，则光敏电阻与报警器两端的总电阻变小，由串联电路特点得，光敏电阻与报警器两端的电压变小，故A不符合题意；
B．减小的阻值，使电路中的总电阻变小，电路中的总电流变小，由欧姆定律得，电阻R0的电压变小，由串联电路分压特点得，光敏电阻与报警器两端的电压变大，使报警器报警，故B符合题意；
C．增大电源电压，可以使光敏电阻R的电压增大，使报警器报警，故C符合题意；
D．提高报警器的触发电压，光敏电阻R的电压需达到更大的电压，报警器才能报警，故D不符合题意。
故选BC。
17．ACD
【详解】A．通过定值电阻的电流与定值电阻两端电压成正比，所以图线b是对应的是定值电阻，a对应滑动变阻器。由甲图可知，电压表V1测定值电阻两端电压，故A正确；
BD．定值电阻的阻值
滑动变阻器的最大阻值
当电压表V1、V2的示数相等时，即滑动变阻器的最值等于定值电阻的阻值，此时滑动变阻器的阻值
故B错误，D正确；
C．当电流为0.1A时，V1和V2的示数分别为1V和5V，串联电路中，电源电压等于各用电器两端电压之和，故电源电压为6V，故C正确。
故选ACD。
18． 增大 0.06A 正比
【详解】[1]由于电压是形成电流的原因，可以猜想：通过导体的电流随着导体两端的电压增大而增大。
[2][3]由图可知，甲串联在电路中，是电流表，符号是；乙与电阻R并联，是电压表，符号是。
[4]如图所示，电流表量程是0～0.6A，分度值是0.02A，此时电流表的示数为0.06A。
[5]如图，将横坐标电压每格标度为0.25V，纵坐标电流每格标度为0.05A，然后根据表格中数据找出对应的坐标点，并把这些点连接起来，就得到I-U图像。
[6]分析表格中数据及图像可知，在电阻一定的情况下，电压变为原来的几倍，电流就变为原理的几倍，图像为一条过原点的直线，所以可得出结论为：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
19． 断开 2.5 35
【详解】（1）[1]连接电路时为保护电路，防止电路中的电流过大，开关应该断开。
（2）[2]原来的电路中，定值电阻与电流表并联，电压表串联在电路中是错误的，电流表应与定值电阻串联，电压表与定值电阻并联，如图所示：
（3）[3]由图乙可知，电阻两端的电压始终不变，为
U=IR=0.1A×25Ω=2.5V
[4]根据串联电路电压的规律，变阻器分得的电压为
U滑=6V-2.5V=3.5V
变阻器分得的电压为电压表示数的倍，根据分压原理，当接入25Ω电阻时，变阻器接入电路中的电阻为
所以为了完成整个实验，应该选取最大阻值至少35Ω的滑动变阻器。
20． 5.2 ① 4 20
【详解】（1）[1]滑动变阻器要一上一下连接在电路中与待测电阻串联，如下图所示：
（2）[2]由乙图可知，电压表量程为0～3V，分度值为0.1V，故读数为2.6V，根据欧姆定律可得待测电阻为
（3）[3]一次测量的结果误差较大，故测电阻Rx时，多次移动滑片的目的是计算电阻的平均值，从而减小实验误差。故①符合题意，②不符合题意。
故选①。
（4）①[4]由图丙知，电阻的电流与电阻之积为
U′=IR=0.8A×5Ω=0.4A×10Ω=0.2A×20Ω=0.1A×40Ω=4V
即实验过程定值电阻两端电压控制在4V不变。
②[5]R两端电压保持4V不变，根据串联电路电压的规律，则滑动变阻器两端电压为
U滑=U总﹣U′=6V﹣4V＝2V
当电路中电流最小时，总电阻电阻最大，即滑动变阻器接入电路阻值最大，由图可知
Imin＝0.1A
由欧姆定律，则滑动变阻器连入电路的电阻为
所以滑动变阻器接入电路的最大阻值是20Ω。
21． b 保护电路 不妥当 应该多次测量求平均值，减小误差
【详解】（1）[1] [2]在连接电路时，为了保护电路，避免电路中电流过大烧坏用电器，应该将滑动变阻器调至最大阻值处，即将滑片P调至b端。
（2）[3]图中电阻Rx和R0串联，串联电路各处电流相同，故
化简得
（3）[4][5]应该进行多次测量求平均值，减小误差，所以这位同学只进行一次实验就计算出未知电阻的阻值是不妥当的。
22． A B 9.6 电压
【详解】（1）[1]滑动变阻器必须保持“一上一下”的接法，所以开关右端和滑动变阻器的上面左端或者右端相连都可以；电压表接在灯泡两端，灯泡额定电压为2.5V，所以电压表选择小量程，故答案如下：
（2）[2]开关闭合前，滑动变阻器的滑片必须处于阻值最大处，所以滑动变阻器滑片要放在A端。
（3）[3]正确连接完电路，闭合开关后，发现无论怎样移动滑片P，小灯泡都不亮，电流表几乎无示数，但电压表示数明显。确保连接也无误，那只能说明电压表串联进入电路中，电路中的电阻太大，导致电流太小，也就是灯泡发生断路故障，故答案选B。
（4）[4]由图可以读出灯泡正常发光时，电流表示数I=0.26A，所以根据公式可得
（5）[5]将小灯泡换成定值电阻，其阻值不变，根据实验器材，正好可以研究电流与电压之间的关系。
23． 2.9 A 增大 12.5
【详解】（1）[1][2]由图甲知电压表量程为0～3V，分度值为0.1V，则电压表示数为2.9V；因灯泡两端电压大于额定电压，故应减小灯泡两端的电压，根据串联电路电压的规律知需要增大滑动变阻器两端的电压，由串联电路的分压作用知应增大滑动变阻器的接入电阻，实验滑动变阻器滑片应向A端移动。
（2）[3]由图象可知，当温度升高时，电压的变化量比电流的变化量大，根据可知，灯丝电阻随温度的升高而增大。
（3）[4]小灯泡正常发光时的电压等于额定电压，小灯泡的额定电压为2.5V，由图知当小灯泡两端的电压为2.5V时，通过小灯泡的电流为0.2A，根据欧姆定律 知小灯泡正常发光的电阻为
24． 3 0.25 2
【详解】由图甲知道，小灯泡与滑动变阻器串联，电压表V1测小灯泡两端的电压，电压表V2测滑动变阻器R两端的电压，电流表测电路中的电流。
[1]根据图乙知道，当电流表示数为0.2A时，电压表V1的示数为U1=1.5V，根据题意知道，此时两电压表的示数相等，即
U2=U1=1.5V
由串联电路的电压特点知道，电源电压
U=U1+U2=1.5V+1.5V=3V
[2]小灯泡在额定电压下正常发光，因此小灯泡正常发光时其两端的电压
UL=U额=2.5V
由图乙知道，此时通过小灯泡的电流为
IL=0.25A
[3]由串联电路的电流特点知道，此时电路中的电流
I=I滑=IL=0.25A
由串联电路的电压特点知道，滑动变阻器两端的电压
U滑=U-UL=3V-2.5V=0.5V
由欧姆定律知道，滑动变阻器接入电路的电阻
25． 30 2 变小 30
【详解】[1]由1图可知，R、Rt串联，电压表测Rt两端电压，当电压表的示数最大，即Ut=3V时，电路允许测量的温度最高，根据串联电路两端的总电压等于各分电阻两端的电压之和可得：定值电阻R两端的电压
UR=U-Ut=6V-3V=3V
则电路中的电流
I=
热敏电阻的阻值
由图象可知，此电路允许的最高环境温度为30℃。
[2]温度表在10℃时，Rt1=20Ω，电路中的电流
=0.1A
电压表的示数

[3]若增大电源电压U，电压表的量程仍为0-3V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律知电路的电流增大，热敏电阻的阻值Rt的阻值减小，电路可测量的最高温度减小。
[4]若U增大3V，即电源电压为
3V+6V=9VR增大40Ω，此时电压表的量程仍为0-3V，根据串联电路的分压作用知，定值电阻两端的电压增大，变为
9V-3V=6V
此时电路的电流为
热敏电阻的阻值Rt的阻值为
=40Ω
由图2知此时电路可测量的最高温度是30℃。
26． 9 6 12
【详解】[1]由图甲知道，闭合开关，电阻和变阻器串联，电压表测R0两端电压，电流表测串联电路中的电流。当变阻器的滑片接在a端时，电路中只有定值电阻，根据欧姆定律可知，此时通过电路的电流最大，电压表的示数为电源电压，由图乙知道，电源电压U=9V。
[2]根据欧姆定律知道，定值电阻的阻值
[3]当变阻器的滑片接在b端时，滑动变阻器与定值电阻串联，串联电路总电阻等于各部分电阻之和，此时电路中总电阻最大，根据欧姆定律可知，此时通过电路的电流最小，则电路的总电阻
则滑动变阻器的最大阻值
R最大=R总-R0=18Ω-6Ω=12Ω
