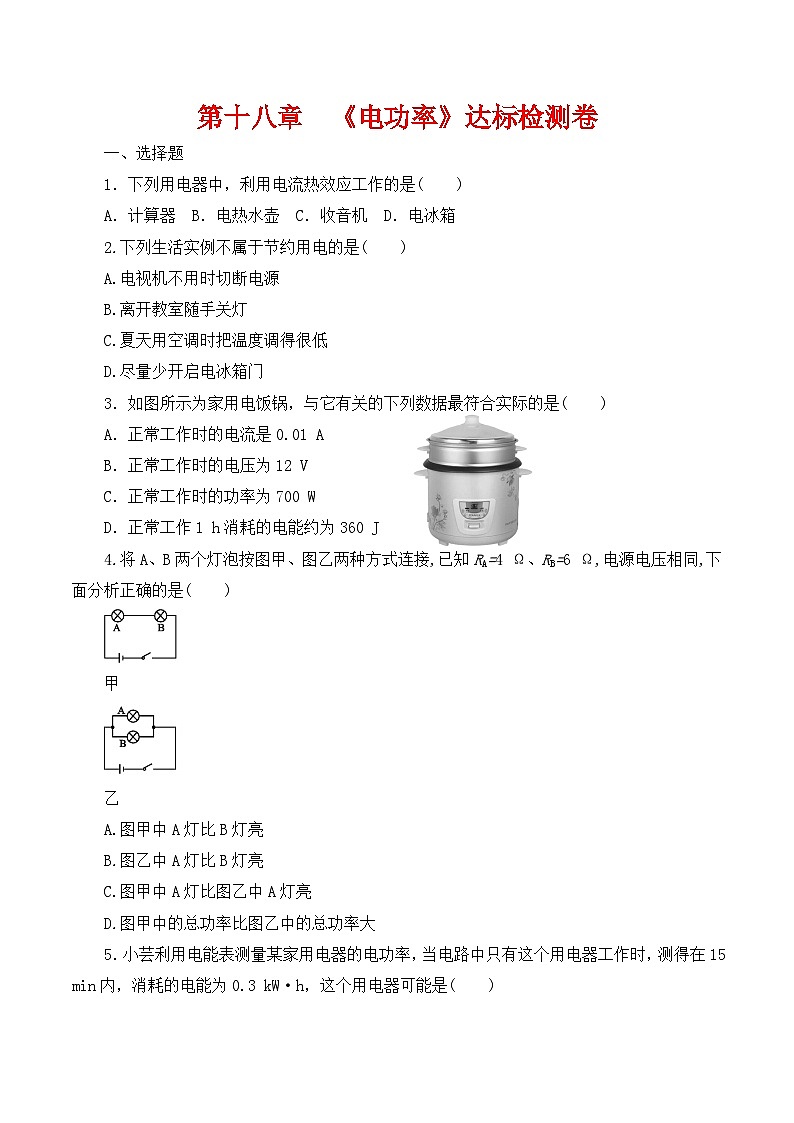

    第十八章《电功率》达标检测卷7第1页

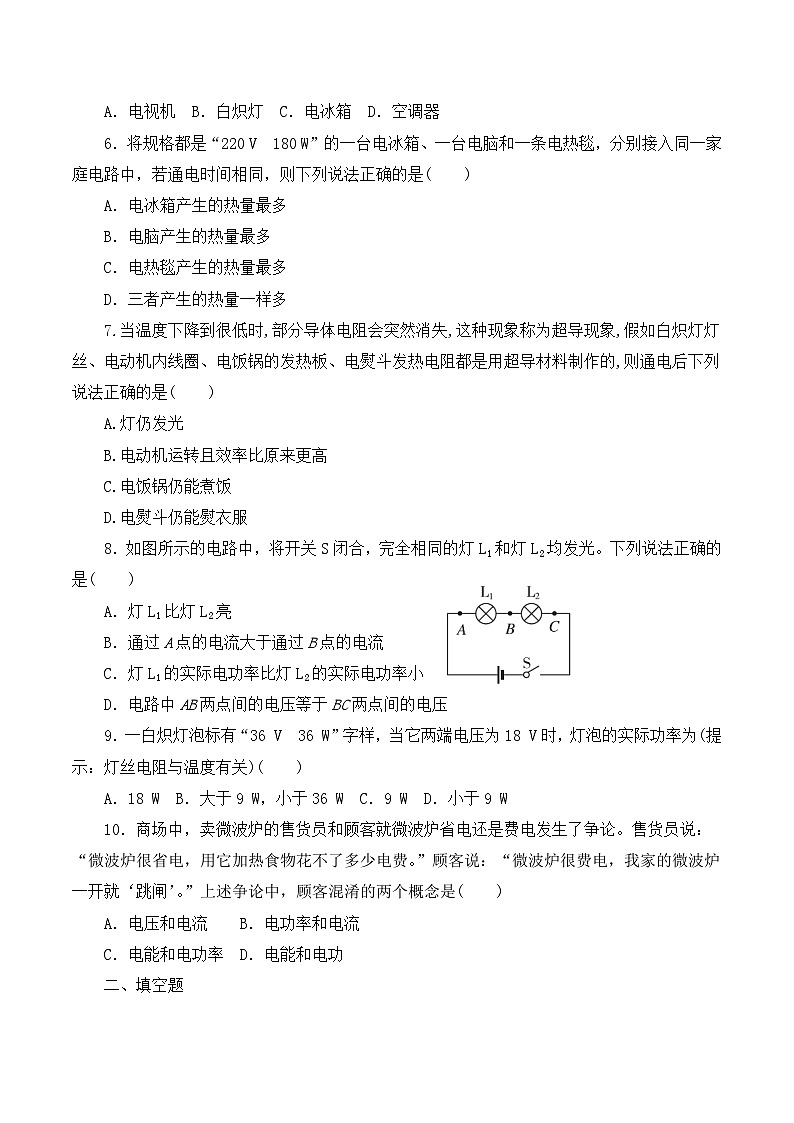

    第十八章《电功率》达标检测卷7第2页

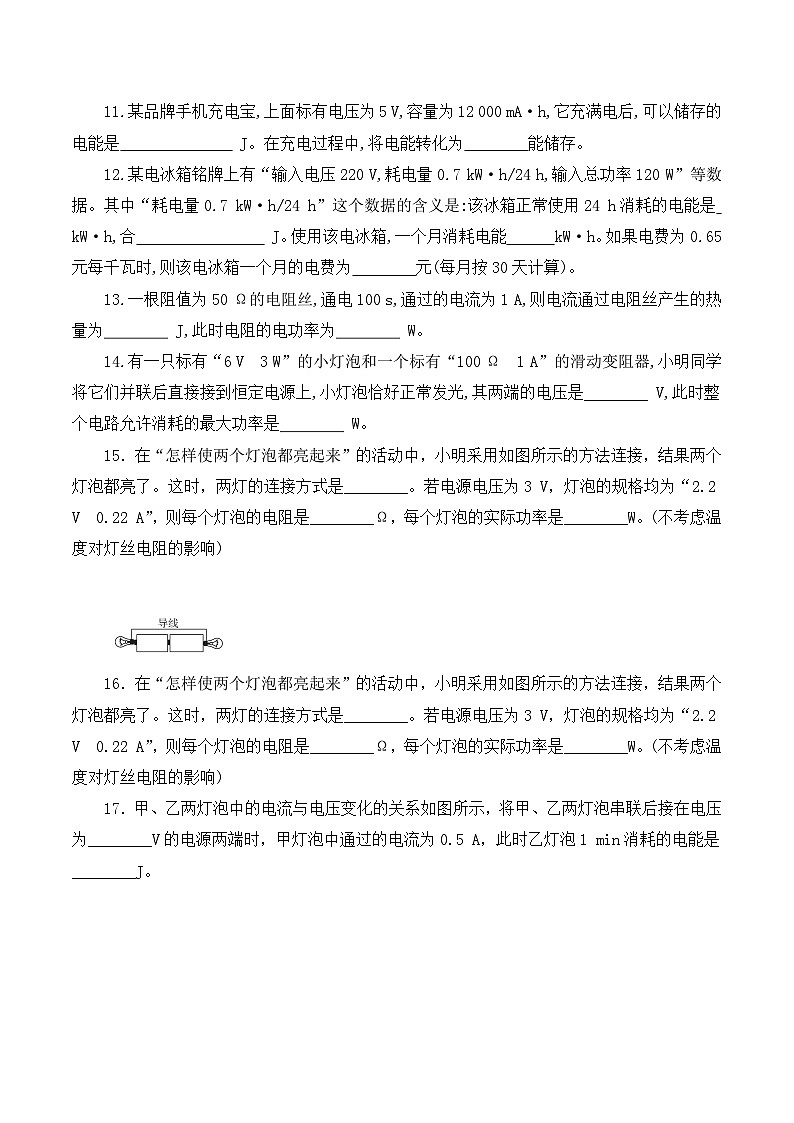

    第十八章《电功率》达标检测卷7第3页
    还剩6页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    第十八章《电功率》达标检测卷7

    展开

    这是一份第十八章《电功率》达标检测卷7,共9页。
    第十八章 《电功率》达标检测卷一、选择题1.下列用电器中,利用电流热效应工作的是(  )A.计算器 B.电热水壶 C.收音机 D.电冰箱2.下列生活实例不属于节约用电的是(  )A.电视机不用时切断电源B.离开教室随手关灯C.夏天用空调时把温度调得很低D.尽量少开启电冰箱门3.如图所示为家用电饭锅,与它有关的下列数据最符合实际的是(  )A.正常工作时的电流是0.01 AB.正常工作时的电压为12 V C.正常工作时的功率为700 WD.正常工作1 h消耗的电能约为360 J4.将A、B两个灯泡按图甲、图乙两种方式连接,已知RA=4 Ω、RB=6 Ω,电源电压相同,下面分析正确的是(  )甲乙A.图甲中A灯比B灯亮B.图乙中A灯比B灯亮C.图甲中A灯比图乙中A灯亮D.图甲中的总功率比图乙中的总功率大5.小芸利用电能表测量某家用电器的电功率,当电路中只有这个用电器工作时,测得在15 min内,消耗的电能为0.3 kW·h,这个用电器可能是(  )A.电视机 B.白炽灯 C.电冰箱 D.空调器6.将规格都是“220 V 180 W”的一台电冰箱、一台电脑和一条电热毯,分别接入同一家庭电路中,若通电时间相同,则下列说法正确的是(  )A.电冰箱产生的热量最多 B.电脑产生的热量最多C.电热毯产生的热量最多 D.三者产生的热量一样多7.当温度下降到很低时,部分导体电阻会突然消失,这种现象称为超导现象,假如白炽灯灯丝、电动机内线圈、电饭锅的发热板、电熨斗发热电阻都是用超导材料制作的,则通电后下列说法正确的是(  )A.灯仍发光B.电动机运转且效率比原来更高C.电饭锅仍能煮饭D.电熨斗仍能熨衣服8.如图所示的电路中,将开关S闭合,完全相同的灯L1和灯L2均发光。下列说法正确的是(  )A.灯L1比灯L2亮B.通过A点的电流大于通过B点的电流C.灯L1的实际电功率比灯L2的实际电功率小D.电路中AB两点间的电压等于BC两点间的电压9.一白炽灯泡标有“36 V 36 W”字样,当它两端电压为18 V时,灯泡的实际功率为(提示:灯丝电阻与温度有关)(  )A.18 W B.大于9 W,小于36 W C.9 W D.小于9 W10.商场中,卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。售货员说:“微波炉很省电,用它加热食物花不了多少电费。”顾客说:“微波炉很费电,我家的微波炉一开就‘跳闸’。”上述争论中,顾客混淆的两个概念是(  )A.电压和电流 B.电功率和电流C.电能和电功率 D.电能和电功二、填空题11.某品牌手机充电宝,上面标有电压为5 V,容量为12 000 mA·h,它充满电后,可以储存的电能是        J。在充电过程中,将电能转化为    能储存。 12.某电冰箱铭牌上有“输入电压220 V,耗电量0.7 kW·h/24 h,输入总功率120 W”等数据。其中“耗电量0.7 kW·h/24 h”这个数据的含义是:该冰箱正常使用24 h消耗的电能是    kW·h,合         J。使用该电冰箱,一个月消耗电能   kW·h。如果电费为0.65元每千瓦时,则该电冰箱一个月的电费为    元(每月按30天计算)。 13.一根阻值为50 Ω的电阻丝,通电100 s,通过的电流为1 A,则电流通过电阻丝产生的热量为     J,此时电阻的电功率为     W。 14.有一只标有“6 V 3 W”的小灯泡和一个标有“100 Ω 1 A”的滑动变阻器,小明同学将它们并联后直接接到恒定电源上,小灯泡恰好正常发光,其两端的电压是     V,此时整个电路允许消耗的最大功率是     W。 15.在“怎样使两个灯泡都亮起来”的活动中,小明采用如图所示的方法连接,结果两个灯泡都亮了。这时,两灯的连接方式是________。若电源电压为3 V,灯泡的规格均为“2.2 V 0.22 A”,则每个灯泡的电阻是________Ω,每个灯泡的实际功率是________W。(不考虑温度对灯丝电阻的影响)16.在“怎样使两个灯泡都亮起来”的活动中,小明采用如图所示的方法连接,结果两个灯泡都亮了。这时,两灯的连接方式是________。若电源电压为3 V,灯泡的规格均为“2.2 V 0.22 A”,则每个灯泡的电阻是________Ω,每个灯泡的实际功率是________W。(不考虑温度对灯丝电阻的影响)17.甲、乙两灯泡中的电流与电压变化的关系如图所示,将甲、乙两灯泡串联后接在电压为________V的电源两端时,甲灯泡中通过的电流为0.5 A,此时乙灯泡1 min消耗的电能是________J。18.下图是某种电砂锅的工作电路图,S是温控开关。当S闭合时,电砂锅处于    (选填“加热”或“保温”)状态;电砂锅加热时功率为1 100 W,保温时功率为55 W。则电阻R2为     Ω。 三、实验与探究题19.用标有“2.5 V”的小灯泡,进行“研究小灯泡的电功率”实验。(允许加在小灯泡两端的最大电压为1.2U额)(1)进行实验:①如图1是未连接好的电路,请你用笔画线代替导线,正确连接图中实物电路。②如图2,当小灯泡两端电压为2.5 V时,电流表示数是________,灯泡额定功率是________W。(2)通过实验得到:灯泡实际功率越大,灯越亮。试从能量转化角度解释“灯泡实际功率越大,灯越亮”的原因。(3)以小灯泡为例,用数据说明选用电流表0~0.6 A量程而不用0~3 A量程的理由。20.探究电流通过导体产生的热量的多少与什么因素有关,实验小组同学猜想:电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关,于是他们利用如图器材进行了探究实验。甲、乙、丙三个装置的透明容器中各有一段电阻丝,容器中密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化。(1)选用________组合,并将它们________联接到电源两端进行实验,可以探究电热与电阻的关系。(2)选用乙、丙组合,串联接到电源两端进行实验,可以探究电热与________的关系,其中15 Ω电阻的作用是__________________。(3)选用乙、丙组合,串联接到电源两端进行实验,发现乙装置U形管中液面无高度差,丙装置U形管中液面有高度差,产生此现象的原因可能是乙装置________________。21.测量小灯泡额定功率的实验操作步骤如下,正确的操作顺序为             。 A.断开开关;B.将滑动变阻器调到电阻最大的位置;C.设计电路,并画出电路图;D.整理器材;E.闭合开关,调节滑片,使小灯泡两端电压等于额定电压;F.观察并记录电流表的读数;G.断开开关,按电路图连接电路;H.应用公式,计算小灯泡的额定功率。22.实验室购买了一批规格为“2.5 V 0.75 W”的小灯泡,某同学在利用其中一只小灯泡做测量电功率的实验时,得到了如下几组数据。(1)分析这几组数据,你认为该小灯泡______________________(选填“合格”或“不合格”),原因是:__________________________________________________________。 (2)假如生产这种小灯泡钨丝的粗细是一定的,则这个小灯泡内钨丝的长度与合格产品相比是    (选填“长了”或“短了”)。用这只小灯泡做实验时,容易出现的故障是                。 四、综合题23.小波的妈妈为了改善早餐的营养,买了一台全自动豆浆机。下表是这台豆浆机的主要技术参数。豆浆机的主要结构:中间部位是一个带动刀头的电动机,用来将原料进行粉碎打浆;外部是一个金属圆环形状的电热管,用来对液体加热煮沸。如图所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P-t”图象。请解答下列问题:(1)豆浆机正常加热时的电流是多少?(2)豆浆机正常加热时电热管的电阻是多少?(3)豆浆机正常工作做一次豆浆,总共消耗的电能是多少?24.下表为某电冰箱的部分参数,如果将它单独接在3 000 r/(kW·h)的电能表上.(1)当电冰箱正常工作时,电能表转盘每分钟旋转多少转?(2)如果电冰箱平均每启动一次工作15 min,这15 min消耗的电能是多少?(3)该电冰箱一天大约启动多少次?25.某品牌电热水器有慢加热、快加热和保温三个工作状态,铭牌上的部分参数如下表所示,其中快加热功率参数模糊不清,它能够把水加热到的最高温度为75 ℃.简化电路如图所示,R1、R2均为加热电阻(温度对电阻的影响忽略不计),若电热水器中已装满质量为40 kg、温度为25 ℃的水.请完成下列问题.[已知水的比热容c=4.2×103 J/(kg·℃)](1)用该电热水器把水加热到最高温度,水需要吸收的热量.(2)开关S1闭合,S2接b,电热水器处于慢加热工作状态,求R2的阻值.(3)若加热电阻产生的热量有84%被水吸收,用该电热水器把原有的水加热到最高温度用快加热比用慢加热节约多少秒? (结果保留整数)第十八章 《电功率》达标检测卷1.B2.C3.C4.B5.D6.C7.B8.D9.B 10.C11.2.16×105 化学12.0.7 2.52×106 21 13.6513.5 000 5014.6 915.串联;10;0.225 16.串联;10;0.225 17.8;18018.加热 83619.解:(1)①如图所示。②0.32 A;0.8(2)电流做功的过程就是电能转换为其他形式能的过程,灯泡实际功率越大,表示单位时间电流做的功越多,即转化成的光能越多,故灯越亮。(3)由欧姆定律,灯正常发光时的电阻为R=eq \f(U,I)=eq \f(2.5 V,0.32 A)=eq \f(125,16) Ω,允许加在小灯泡两端的最大电压为U′=1.2U额=3 V,假设电阻不变,实验时流经小灯泡的最大电流为I′=eq \f(U′,R)=eq \f(3 V,\f(125,16 ) Ω)=0.384 A<0.6 A,因灯的电阻随温度的升高而变大,故在3 V电压下通过灯的电流小于0.384 A,故用电流表0~0.6 A量程而不用0~3 A量程。20.(1)甲、乙;串 (2)电流;分流 (3)电阻出现短路21.CGBEFADH22.(1)不合格 在额定电压的条件下小灯泡的实际电功率大于额定功率 (2)短了 小灯泡容易烧坏23.解:(1)由P=UI可得,豆浆机正常加热时的电流I1=eq \f(P1,U)=eq \f(1 210 W,220 V)=5.5 A。(2)豆浆机正常加热时电热管的电阻R1=eq \f(U,I1)=eq \f(220 V,5.5 A)=40 Ω。(3)由题图可知:加热时间t1=9 min=540 s,电动机工作时间t2=2 min=、120 s,加热消耗的电能W1=P1t1=1 210 W×540 s=653 400 J,电动机工作消耗的电能W2=P2t2=120 W×120 s=14 400 J,豆浆机正常工作做一次豆浆总共消耗的电能W=W1+W2=653 400 J+14 400 J=667 800 J。24.解:(1)电冰箱工作一天消耗的电能W1=1.1 kW·h,根据P=eq \f(W,t)可知,电冰箱工作的时间t=eq \f(W1,P)=eq \f(1.1 kW·h,120×10-3 kW)=eq \f(110,12) h=550 min;工作一天转盘转动的圈数n=1.1×3 000 r=3 300 r,所以每分钟转动的圈数为n1=eq \f(3 300,550) r=6 r.(2)由P=eq \f(W,t)可得,15分钟消耗的电能W=Pt=120×10-3 kW×eq \f(15,60) h=0.03 kW·h.(3)该电冰箱一天大约启动的次数n′=eq \f(1.1 kW·h,0.03 kW·h/次)≈37次.25.解:(1)水吸收的热量为Q=cmΔt=4.2×103 J/(kg·℃)×40 kg×(75-25) ℃=8.4×106 J.(2)R1的电阻为R1=eq \f(U2,P慢)=eq \f((220 V)2,1 210 W)=40 Ω,总电阻为R总=eq \f(U2,P保温)=eq \f((220 V)2,605 W)=80 Ω,R2的电阻为R2=80 Ω-40 Ω=40 Ω.(3)快加热时的功率P快=eq \f(U2,R1)+eq \f(U2,R2)=eq \f((220 V)2,40 Ω)+eq \f((220 V)2,40 Ω)=2 420 W,加热电阻产生的总热量为Q总=eq \f(Q吸,η)=eq \f(8.4×106 J,84%)=1×107 J.快加热的时间t快=eq \f(Q总,P快)=eq \f(1×107 J,2 420 W)≈4 132 s,慢加热的时间t慢=eq \f(Q总,P慢)=eq \f(1×107 J,1 210 W)≈8 264 s,用快加热比用慢加热节约的时间Δt=8 264 s-4 132 s=4 132 s. 次数第一次第二次第三次电压/V22.53电流/A0.340.40.44型 号SYL624额定电压220 V频 率50 Hz电动机功率120 W加热功率1 210 W容 量1 000 mL使用环境额定电压输入总功率耗电量10~38 ℃220 V120 W1.1 kW·h/24 h额定电压220 V保温功率605 W慢加热功率1 210 W快加热功率
