我们见到的建筑物，机械构件，生活用品等大多是由柱、锥、球等基本几何体组合而成的，这样的几何体称为简单组合体。
从物体的正面向后投影所得的视图，称为主视图，又称正视图。从物体的上面向下投影所得的视图，称为俯视图。从物体的左边向右投影所得的视图，称为左视图。主视图、俯视图、左视图统称为三视图。

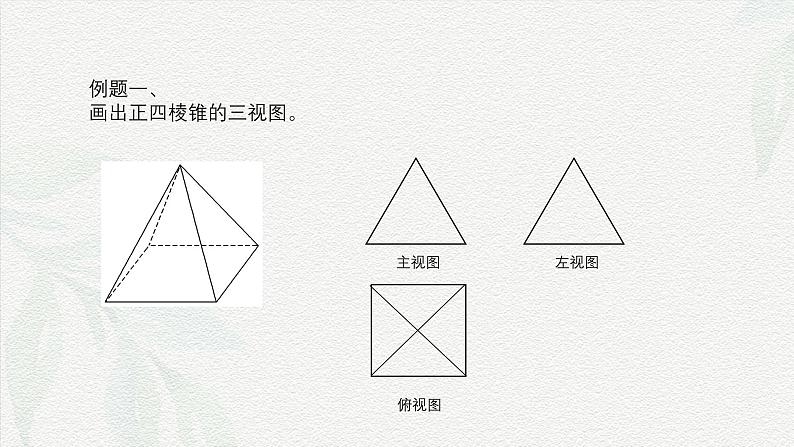

例题一、画出正四棱锥的三视图。
主视图 左视图

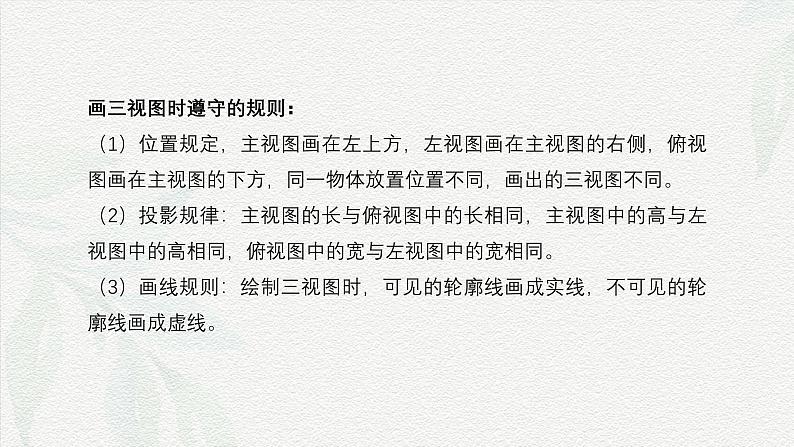

画三视图时遵守的规则：（1）位置规定，主视图画在左上方，左视图画在主视图的右侧，俯视图画在主视图的下方，同一物体放置位置不同，画出的三视图不同。（2）投影规律：主视图的长与俯视图中的长相同，主视图中的高与左视图中的高相同，俯视图中的宽与左视图中的宽相同。（3）画线规则：绘制三视图时，可见的轮廓线画成实线，不可见的轮廓线画成虚线。
三、简单组合体的三视图
例题2、画出凹槽行机械构件的三视图。
例题3画出图中几何体的三视图。
例题4根据螺母的直观图，画出它的三视图。
例题5根据给定的三视图，画出简单组合体的直观图。
教材4.2.1第4、5题．
列举现实生活中三视图的实例。
